2020二级建造师机电实物精讲视频讲义
2020二级建造师《机电实务》优情班直播讲义(2.5)
（8）设备调平后，垫铁端面应露出设备底面外缘，平垫 铁宜露出10～30mm，斜垫铁宜露出10～50mm，垫铁组 伸入设备底座底面的长度应超过设备地脚螺栓的中心。 （9）除铸铁垫铁外，设备调整完毕后各垫铁相互间用定 位焊焊牢。
（八）设备固定与灌浆 2.设备灌浆 （1）设备灌浆分为一次灌浆和二次灌浆。一次灌浆是设 备粗找正后，对地脚螺栓预留孔进行的灌浆。二次灌浆是 设备精找正、地脚螺栓紧固、检测项目合格后对设备底座 和基础间进行的灌浆。
【答案】B 【解析】设备灌浆分为一次灌浆和二次灌浆。一次灌浆是 设备粗找正后，对地脚螺栓预留孔进行的灌浆。二次灌浆 是设备精找正、地脚螺栓紧固、检测项目合格后对设备底 座和基础间进行的灌浆。
设备基础的质量因素中，影响安装精度的主要是()。 A.温度和湿度 B.沉降和强度 C.表面积和平整度 D.浇注方式和时间
【2017二建多选真题】06机械设备 关于机械设备垫铁设置的要求，正确的有（） A、垫铁与设备基础之间的接触良好 B、相邻两组垫铁间的距离，宜为500~1000mm C、设备底座有接缝处的两侧，各设置一组垫铁 D、厚的宜放在最下面，薄的宜放在最上面 E、每组垫铁块数不宜超过5块
【答案】ABCE 【解析】本题考查的是机械设备安装的一般要求。垫铁的 设置应符合要求：（1）每组垫铁的面积符合现行国家标 准《通用规范》的规定；（2）垫铁与设备基础之间的接 触良好；（3）每个地脚螺栓旁边至少应有一组垫铁，并 设置在靠近地脚螺栓和底座主要受力部位下方；（4）相 邻两组垫铁间的距离，宜为500mm~1000mm；（5）设 备底座有接缝处的两侧，各设置一组垫铁；（6）每组垫 铁的块数不宜超过5块，防止平垫铁时，厚的宜放在下面， 薄的宜放在中间，垫铁的厚度不宜小于2mm。参见教材 P38
2020二级建造师机电实务讲义1
目前多采用“钢绞线悬挂承重、液压提升千斤顶集群、计 算机控制同步”方法。有上拔式和爬升式两种方式。 待吊物适用条件：适用于大型设备与构件。
千斤顶
网架
平台支架
钢绞线 临时杆件
7、万能杆件吊装法 适用范围： 常用于桥梁施工中
杆件
桥梁
桥墩
8、液压顶升法 适用范围： 油罐倒装、电厂发电机组安装
液压 千斤顶
卷扬
钢丝绳（跑绳）、起重滑车组、
机
导向滑车等组成。近年的吊装作
业中也有采用液压提升系统的桅
杆。
钢丝绳
滑车 组
④稳定系统
主要包括缆风绳、地锚等。
缆风绳与地面的夹角应在 30°〜45°之间，且应与供电 线路、建筑物、树木保持安 全距离。
缆风绳
地 锚
2）门架起重机 大型建筑结构的液压整体提升和大型设备门式起重机的液 压整体提升。这两类工程也是目前大型设备和构件整体提 升中所占比例最高的。如大型化工容器的提升、桥梁的提 升、旋转等，它们既有基本共同点，也有特殊点。
2）吊索选用钢丝绳的安全系数应大于或等于6。 3）钢丝绳在绕过不同尺寸的销轴或滑轮时， 其强度能力 应根据不同的弯曲情况重新确定。
安全系数= 破断拉力/许用拉力
4）环索在下列情况之一时，不得使用： ①禁吊标志处绳端露出且无法修复。 ②绳股产生松弛或分离，且无法修复。
无接头 钢丝绳
索具
③钢丝绳出现断丝、断股、钢丝挤出、单层股钢丝绳绳芯 挤出、钢丝绳直径局部减小、绳股挤出或扭曲、扭结等缺 陷。 ④无标牌。
3）汽车起重机使用要求
①汽车式起重机支腿应完全伸出。 ②严禁超载作业。不准斜拉斜吊物品， 不准抽吊交错挤 压的物品，不准起吊埋在土里或冻粘在地上的物品。
二建机电精讲7-建筑电气第一篇
二级建造师机电实务精讲讲义7第三章：机电工程施工技术第一节：建筑给水排水与供暖工程施工技术精讲14：压力试验1、管道压力试验宜采用液压试验，试验前编制专项施工方案，经批准后组织实施。
高层建筑管道应先按分区、分段进行试验，合格后再按系统进行整体试验。
2、室内给水系统、室外管网系统管道安装完毕，应进行水压试验。
水压强度试验压力必须符合设计要求，当设计未注明时，各种材质的给水管道系统强度试验压力均为工作压力的1.5倍，但不得小于0.6MPa。
3、室内给水系统、热水供应系统水压试验检验方法：钢管及复合管道在系统试验压力下10min内压力降不大于0.02MPa，然后降至工作压力检查，压力应不降，不渗不漏；塑料管道系统在试验压力下稳压1h压力降不超过0.05MPa，然后在工作压力1.15倍状态下稳压2h，压力降不超过0.03MPa，连接处不得渗漏。
4、室外给水钢管、铸铁管在系统试验压力下10min内压力降不大于0.05MPa，然后降至工作压力检查，压力应保持不变，不渗不漏；塑料管道系统在试验压力下稳压1h压力降不超过0.05MPa，然后降至工作压力进行检查，压力应保持不变，不渗不漏。
5、供暖系统（热水供应系统）安装完毕，管道保温之前应进行水压试验。
试验压力应符合设计要求。
当设计未注明时，水压试验检验方法：①蒸汽、热水供暖系统，应以系统顶点工作压力加0.1MPa做水压试验，同时在系统顶点的试验压力不小于0.3MPa。
②高温热水供暖系统，试验压力应为系统顶点工作压力加0.4MPa。
③使用塑料管及复合管的热水供暖系统，应以系统顶点工作压力加0.2MPa做水压试验，同时在系统顶点的试验压力不小于0.4MPa。
检验方法：使用钢管及复合管的供暖系统应在试验压力下10min内压力降不大于0.02MPa，降至工作压力后检查，不渗、不漏；使用塑料管的供暖系统应在试验压力下1h内压力降不大于0.05MPa，然后降压至工作压力的1.15倍，稳压2h，压力降不大于0.03MPa，同时各连接处不渗、不漏。
二级建造师《机电工程管理与实务》教材讲义完整版
二级建造师《机电工程管理与实务》教材讲义完整版2023年二建《机电工程管理与实务》讲义：2H312023 3月14日2023年二建《机电工程管理与实务》讲义： 2H312023建筑管道工程施工技术一、给水、排水、供热及采暖工程施工程序(重点) 建筑设备管道系统中的给水、排水、供热及采暖管道工程的一般施工程序是：施工准备→配合土建预留、预埋→管道支架制作→附件检验→管道安装→管道系统试验→防腐绝热→系统清洗→竣工验收。
1、施工准备(可出案例题) 编制施工组织设计时应考虑的施工方法和配管原则：先难后易、先大件后小件的施工方法。
小管让大管、电管让水管、水管让风管、有压管让无压管的配管原则。
2、附件检验阀门安装前，应做强度和严密性试验。
试验应在每批(同牌号、同型号、同规格)数量中抽查10%，且不少于一个。
对于安装在主干管上起切断作用的闭路阀门，应逐个做强度试验和严密性试验。
例如：给水、排水、供暖及采暖管道阀门强度试验压力为公称压力的1.5倍;严密性试验压力为公称压力的1.1倍。
3、管道系统试验试验的类型主要分为压力试验、灌水试验和通球试验等。
(一)压力试验实施要点(二)灌水试验实施要点：隐蔽或埋地的室内排水管道在隐蔽前必须做灌水试验。
(三)通球试验：室内排水立管及水平干管，安装结束后均应作通球试验，通球球径不小于排水管径的2/3，通球率达100%为合格。
二、高层建筑给水管道安装要求管径≤100mm的镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理;管径100mm的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌。
三、高层建筑排水管道安装要求排水塑料管必须按设计要求及位置装设伸缩节。
如设计无要求时，伸缩节的间距不得大于4m。
三、高层建筑热水管道安装要求热水系统水压试验压力应为系统顶点的工作压力加0.1MPa，同时在系统顶点的试验压力不小于0.3MPa。
raodandan 2023年二建《机电工程管理与实务》讲义：H312023建筑管道工程施工技术2023年二建《机电工程管理与实务》讲义：2H312023 2023年二建《机电工程管理与实务》讲义：2H312023 3月14日2023年二建《机电工程管理与实务》讲义： 2H312023建筑电气工程施工技术一、建筑电气工程由三大部分构成：1.电气装置指的是变压器、高低压配电柜及控制设备等;2.布线系统指的是以380V/220V为主的电缆、电线及桥架、线槽和导管等;主要起输送电力的作用。
2020二级建造师机电实务讲义4
2020年二级建造师执业资格考试《机电工程管理与实务》基础精讲讲师：徐奔一、工程测量的要求 P21（一）水准测量（广泛应用）（二）基准线测量3、沉降观测点的设置沉降观测采用二等水准测量（高程控制；地面观测；精密工程测量）方法。
每隔适当距离选定一个基准点与起算基准点组成水准环线。
例如，对于埋设在基础上的基准点，在埋设后就开始第一次观测，随后的观测在设备安装期间连续进行。
不均匀沉降勾三股四玄五钢筋制成卡钉（独立设备）（连续生产线上的设备）起点终点转折点转折点障障偏差符合规定23142314坐标推算一、水准仪 P24二、经纬仪 P252、全站仪的用途。
全站仪具有角度测量、距离（斜距、平距、高差）测量、三维坐标测量、推算坐标谢谢观看（四）施工机具和标准仪器的准备准仪表基本误差绝绝对值的1/3。
被测检测（检定合格）2、自动化仪表安装施工程序装→电缆槽、接线箱（盒）安装→（取源部件安装→仪表单体校验、调整安装→电缆敷设→仪表管道安装）→仪表→投运→竣工资料编制→交接验收。
（导压管）仪表用压缩空气4、交接验收通系统投入运行。
接验收条件。
回路试验：电气类（传感器）系统试验：管道（压力试验）1、仪表设备安装的一般规定力试验。
孔板流量计不许火电焊热电偶管道轴线轴线气体气体气体液体液体蒸汽蒸汽蒸汽“当被测物料流束脉动时，会造成测量压力不稳定和不准确，同时容易损坏仪表”，温度取源部件是插入管道中的，会使管道中物料流产生脉动，这样就造成压力测量的不准确。
谢谢观看—、防腐蚀基础标准 P112二、 防腐蚀施工技术 P1124、硬质或半硬质绝热制品的拼缝宽度，拼缝底层外层三、保护层施工技术要求 P118（二）非金属保护层施工技术要求组装的方法进行连接。

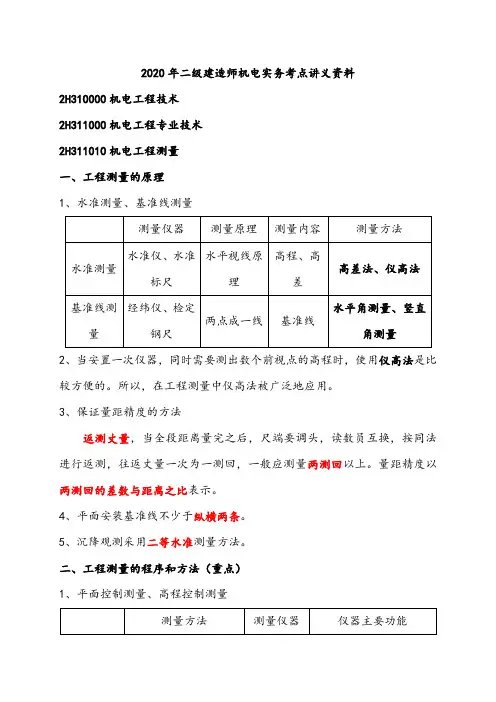

2020年二级建造师机电实务高频考点讲义资料
2020年二级建造师机电实务考点讲义资料2H310000机电工程技术2H311000机电工程专业技术2H311010机电工程测量一、工程测量的原理1、水准测量、基准线测量2、当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法是比较方便的。
所以，在工程测量中仪高法被广泛地应用。
3、保证量距精度的方法返测丈量，当全段距离量完之后，尺端要调头，读数员互换，按同法进行返测，往返丈量一次为一测回，一般应测量两测回以上。
量距精度以两测回的差数与距离之比表示。
4、平面安装基准线不少于纵横两条。
5、沉降观测采用二等水准测量方法。
二、工程测量的程序和方法（重点）1、平面控制测量、高程控制测量2、三角测量的网（锁）布设，应符合下列要求：·各等级的首级控制网，宜布设为近似等边三角形的网（锁），其三角形的内角不应小于30°；当受地形限制时，个别角可放宽，但不应小于25°。
（07年）·加密的控制网，可采用插网、线形网或插点等形式，各等级的插点宜采用坚强图形布设，一、二级小三角的布设，可采用线形锁，线形锁的布设，易近于直伸。
3、水准测量法的主要技术要求：一个测区及其周围至少应有3个水准点。
4、设备安装过程中，测量时应注意：最好使用一个水准点作为高程起算点。
三、设备基础施工的测量步骤（了解）1、设置大型设备内控制网2、进行基础定位，绘制大型设备中心线测试图3、进行基础开挖与基础底层放线4、进行设备基础上层放线。
四、连续生产设备安装基准线的测设：放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。
五、管线工程测量1.定位时可根据地面上已有建筑物进行管线定位，也可根据控制点进行管线定位。
2.为了便于管线施工时引测高程及管线纵、横断面测量，应设管线敷设临时水准点。
3.地下管线工程测量必须在回填前，测量出起点、止点、窨井的坐标和管顶标高，应根据测量资料编绘竣工平面图和纵断面图。
专业工程管理与实务(机电工程)(二建)精讲班第5讲课件讲义
专业工程管理与实务(机电工程)(二建)精讲班第5讲讲义本节重点2H310000 机电工程技术2H311000机电工程专业技术机电工程涉及的专业技术包括：——机电工程测量——机电工程材料——起重技术——焊接技术2H311030起重技术本章节的重点是：主要起重机械与吊具的使用要求、主要吊装方法和吊具的选用原则。
起重机械的分类、基本参数及载荷处理2H311031掌握主要起重机械与吊具的使用要求一、起重机械的分类、基本参数及载荷处理(一)起重机械的分类起重机械可分为两大类：轻小起重机具和起重机。
1．轻小起重机具千斤顶(齿条、螺旋、液压)、滑轮组、葫芦(手动、电动)、卷扬机(手动、电动、液动〕、悬挂单轨吊等。
2．起重机桥架式起重机(桥式、门式)、缆索式起重机、臂架式起重机(自行式、塔式、门座式、铁路式、浮式、桅杆式)。
建筑、安装工程常用的起重机有：自行式起重机、塔式起重机、门座式起重机和桅杆式起重机；自行式起重机分为汽车式、履带式、轮胎式三类。
(二)起重机的基本参数主要有额定起重量、最大幅度、最大起升高度和工作速度等，这些参数是制定吊装技术方案的重要依据。
(三)载荷处理1．动载荷起重机在吊装重物运动的过程中，要产生惯性载荷。
习惯上把这个惯性载荷称为动载荷。
在起重工程中，以动载荷系数计入其影响。
一般取动载荷系数K1为1.1。
2．不均衡载荷在多分支(多台起重机、多套滑轮组、多根吊索等)共同抬吊一个重物时，工作不同步的现象称为不均衡。
在起重工程中，以不均衡载荷系数计入其影响。
一般取不均衡载荷系数K2为1.1－1.2。
3．计算载荷在起重工程的设计中，为了计入动载荷、不均衡载荷的影响，常以计算载荷作为计算依据。
计算载荷的一般公式为：Qj = K1K2Q式中：Qj——计算载荷；Q——设备及索吊具重量。
4．风载荷概念吊装过程常受风的影响，尤其在北方和沿海、起升高度较高、重物体积较大的场合，风的影响仍不可忽视，风力对起重机、重物等的影响称为风载荷。
二级建造师机电课件
建立完善的质量管理体系，明确各岗位的职责和权限，确保质量管 理的有效性和可追溯性。
机电工程安全管理
安全制度建设
建立健全的安全管理制度和操作规程，明确 各岗位的安全职责和操作要求。
安全培训与教育
定期开展安全培训和教育活动，提高员工的 安全意识和操作技能。
安全检查与隐患排查
定期进行安全检查和隐患排查，及时发现和 消除安全隐患。
复合材料
由两种或多种材料组成，具有各组成 材料的优点，如强度高、重量轻等， 在航空、汽车等领域应用广泛。
非金属材料
如塑料、橡胶、陶瓷等，具有耐腐蚀 、绝缘、隔热等特性，பைடு நூலகம்用于特定场 合的机电设备制造。
机电工程常用设备
加工设备
包括机床、磨床、钻床等 ，用于机械零件的加工和 制造。
电气设备
如电动机、发电机、变压 器等，用于产生和转换电 能。
机电工程的主要内容
01
02
03
机械设计
包括机械零件、机构和系 统的设计，以及材料、力 学、热学等方面的知识。
电子技术
包括电子电路、微机原理 、传感器技术、控制理论 等方面的知识。
自动化技术
包括自动化设备、控制系 统、工业机器人等方面的 知识。
机电工程的发展趋势
智能化
绿色化
随着人工智能、机器学习等技术的发展， 机电工程将更加注重智能化技术的应用， 以提高设备的自主决策和优化能力。
加强监督与验收
加强机电工程的质量监督和验收工作 ，确保工程质量和安全符合相关标准 和要求。
05
机电工程实例分析
工业机电工程实例
总结词
复杂度高、技术要求严格
详细描述
工业机电工程涉及各种机械设备、电气系统、自动化控制等，其复杂度高，技术要求严格。例如，化 工厂的机电设备安装与调试，需要综合考虑设备运行、安全、环保等多方面因素。
2020二级建造师机电实务讲义2
2020年二级建造师执业资格考试《机电工程管理与实务》基础精讲讲师：徐奔一、电气安装程序 P57（一）电气安装工程一般施工程序埋管、埋件 设备安装 电线、电缆敷设回路接通 检查、试验、调试 通电试运行 交付使用（二）电气设备的施工程序1、油浸式电力变压器的施工程序开箱检查 二次搬运 设备就位吊芯检查附件安装 滤油、注油 交接试验 验收是否需要吊芯检查，应根据变压器的大小、制造厂规定、存放时间和运输过程中有无异常和建设单位要求而确定。
油枕分接开关（一） 电气设备的安装要求1、电气设备安装前应对相关的建筑工程、导轨及基础进行检查和验收。
4、电气设备安装用的紧固件应采用镀锌制品。
二、电气设备的施工技术要求 P58（二）交接试验内容及注意事项1、交接试验内容（1）油浸电力变压器的交接试验内容：绝缘油试验，测量绕组连同套管的直流电阻，测量变压器绕组的绝缘电阻和吸收比，测量铁芯及夹件的绝缘电阻，检查所有分接的变比，检查三相变压器组別，非纯瓷套管试验，测量绕组连同套管的介质损耗因数，绕路连同套管交流耐压试验等。
（4）电力电缆的交接试验内容：测量绝缘电阻、交流耐压试验、测量直流电阻、直流耐压试验及泄漏电流测量、线路相位检查等。
2、交接试验注意事项( 1 ) 在高压试验设备和高电压引出线周围，均应装设遮拦并悬挂警示牌。
( 2 ) 进行高电压试验时，操作人员与高电压回路间应具有足够的安全距离。
例如：电压等级6～10kV，不设防护栏时，最小安全距离为0.7m。
( 3 ) 高压试验结束后，应对直流试验设备及大电容的被测试设备多次放电，放电时间至少1min以上。
( 4 ) 断路器的交流耐压试验应在分、合闸状态下分别进行。
高压电容器( 5 ) 成套设备进行耐压试验时，宜将连接在一起的各种设备分离开来单独进行。
( 6 ) 做直流耐压试验时，试验电压按每级0.5倍额定电压分阶段升高，每阶段停留1min，并记录泄漏电流。
电压+0.5倍1 min1min+0.5倍时间（三）电气装置通电检查及调整试验2、 通电检查及调整试验( 1 ) 检查有关一、二次设备安装接线应全部完成，所有的标志应明显、正确和齐全。
2020二建《机电》精粹强化班讲义：1页1个(第九周)
2.自动扶梯、自动人行道安装工程质量验收要求 （1）整机安装验收 1）自动扶梯、自动人行道应进行空载制动试验，制停距离应符合标准规范的要求。 2）自动扶梯、自动人行道应进行载有制动载荷的下行制停距离试验（除非制停距离 可以通过其他方法检验），制动载荷、制停距离应符合标准规范的规定。
电梯工程的组成和施工程序
A. 建立现场使用计量器具台账
电梯工程的组成和施工程序
在自动扶梯安装前，施工人员熟悉自动扶梯安装图纸、 技术文件和安装要求等。依据自动扶梯安装工艺流程(施工 图交底→设备进场验收→土建交接检验→桁架吊装就位→电 气安装→扶手带安装→梯级安装→试运行调试→竣工验收) 进行施工。
自动扶梯设备进场时，安装公司会同建设单位、监理和制 造厂共同开箱验收，核对设备、部件、材料的合格证明书和 技术资料(包括复印件)等是否合格齐全。
分部 子分部工程 分项工程
工程
电力驱动的曳 设备进场验收，土建交接检验，驱动主机，导轨，门系统，轿厢，
引式或强制式 对重，安全部件，悬挂装置，随行电缆，补偿装置，电气装置，整
电梯 电梯
工程 液压电梯
机安装验收
设备进场验收，土建交接检验，液压系统，导轨，门系统，轿厢， 对重，安全部件，悬挂装置，随行电缆，电气装置，整机安装验收
考点二：电梯工程的验收要求 1.电力驱动的曳引式或强制式电梯安装工程验收要求 （1）土建交接检验的验收要求 1）电梯安装之前，所有厅门预留孔设有高度不少于1200mm的安全保护围封， 保护围封下部应有不小于100mm的踢脚板。 2）当相邻两层门地坎间的距离大于11m时，其间必须设置井道安全门，井道安全 门严禁向井道内开启，且必须装有安全门处于关闭时电梯才能运行的电气安全装置。 3）井道内应设置永久性电气照明，井道照明电压宜采用36V安全电压，井道内照 度不得小于50Lx，井道最高点和最低点0.5m内应各装一盏灯，中间灯间距不超过7m ，并分别在机房和底坑设置一控制开关。
二建精讲机电实务讲义(PPT版)
如何与其他学员分享学习机电工程实务的经 验和技巧？
学习交流二
如何参与在线学习小组，共同探讨机电工程 实务的问题？
学习交流三
如何向老师或专家请教机电工程实务中的疑 难问题？
学习交流四
如何利用在线学习平台进行机电工程实务的 学习和复习？
THANKS FOR WATCHING
感谢您的观看
在备考过程中，要认真阅读考试大纲，了 解各章节的考试内容和要求，熟悉各种题
型和评分标准。
多做真题和模拟题
做真题和模拟题是检验自己掌握知识程度 和考试技巧的有效方法，通过练习可以发 现自己的不足之处，及时调整复习策略。
制定复习计划
根据考试大纲和自己的实际情况，制定详 细的复习计划，合理安排时间，分阶段进 行复习。
常见问题二
如何解决机电设备运行中的噪音和振动问题？
常见问题四
如何提高机电设备的能效和可靠性？
疑难问题解答
疑难问题一
如何解决机电设备安装中的复杂工程问题？
疑难问题二
如何处理机电设备运行中的突发故障？
疑难问题三
如何优化机电设备的控制系统以提高性能？
疑难问题四
如何进行机电设备的改造和升级？
学习交流与互动
领域中的作用越来越重要，成为现代社会发展的重要支撑。
机电工程实务要点
掌握机电工程的基本理论
熟悉机电工程的设计和施工流程
学习机电工程实务需要掌握其基本理论， 包括机械原理、电子技术、控制理论等。
了解机电工程的设计和施工流程，掌握相 关规范和标准，能够独立完成机电工程的 设计和施工工作。
掌握机电设备的安装和维护技能
注意答题技巧
在考试过程中，要注意答题技巧，合理安 排时间，按照先易后难的顺序答题，避免 因为时间不够而影响成绩。
2021年二级建造师《机电工程管理与实务》(第二章)苏婷精讲班讲义第7-14讲
此内容为第二章所有讲义，对应视频第7-14视频讲义。
2H312000 机电工程专业技术【本章学习提示】本章主要包含测量、起重、焊接三大专业技术，专业技术是机电工程施工技术的专业理论基础。
对于此三类施工技术是每年的考试重点内容，特别是起重技术、焊接技术与施工部分的安全管理、质量管理联系较为紧密，每项专业技术每年考核一道选择题，起重技术和焊接技术还会考查案例题。
学习本章节需要掌握每种施工技术的基本原理，在原理扎实的基础上进行延伸扩展。
【章节分值分布】节序节名2020 2019 2018 2017单选多选案例单选多选案例单选多选案例单选多选案例2H312000机电工程专业技术1 4 5 1 4 5 3 5 32H312010机电工程测量技术1 1 1 12H312020机电工程起重技术2 2 5 1 5 12H312030机电工程焊接技术2 5 2 1 12H312010 机电工程测量技术【本节考点概览】2H312011 测量的要求和方法2H312012 测量仪器的功能与使用【考点】工程测量的原理（★★）【真题分布数据统计】（2013单/2015单/2016单）（一）水准测量（水准=高度）水准测量原理是利用水准仪提供的水平视线，并借助水准尺来测定地面上两点间的高差，然后推算高程的一种测量方法。
测定待测点高程的方法有高差法和仪高法两种。
水准仪水准标尺读数2021年二级建造师《机电工程管理与实务》（第二章）苏婷老师精讲讲义（第二章）7-14讲1.高差法采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点高程的方法。
高差法 HB=HA+hAB=HA+（a-b）2.仪高法采用水准仪和水准尺，只需计算一次水准仪高程，就可以简便地测算几个前视点的高程。
例如：当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法是比较方便的。
记忆技巧：高差法—一对一，仪高法—一对多。
（二）基准线测量（经纬=角度）基准线测量原理是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线。
二级建造师机电工程管理与实务,精讲班讲义
通水试验：
排水系统安装完毕，排水管道、雨水管道应分系统进行通水试验，以流水通畅、不渗不漏为合格。
防腐绝热：
1）管道的防腐方法主要有涂漆、衬里、静电保护和阴极保护等。
2）管道绝热按其用途可分为保温、保冷、加热保护三种类型。
A.先冲洗底部干管，后冲洗各环路支管
B.先冲洗各环路支管，后冲洗底部干管
C.先冲洗底部水平支管，后冲洗垂直干管
D.先冲洗上部支管，后冲洗下部干管
【答案】A
【解析】参见教材P104。
【例4】（2013一级真题）采暖管道冲洗完毕后，应（ ）、加热，进行试运行和调试。
A.试压 B.通水
C.通球 D.灌水
【答案】B
4.高层建筑给水排水系统必须考虑管道的防震、降噪措施，保证管道安装牢固、坡度合理，并采取必要的减震隔离或加设柔性连接等措施。
5.高层建筑给水排水系统，要做好综合布置，处理好各种管线的综合交叉。
6.高层建筑给水排水系统应合理安排出墙管道的安装时间。
【例5】（2012一级真题）高层建筑管道工程采取的防震降噪的保证措施有（ ）。
1.安装原则是先排水，后给水，先管井内侧，后管井外侧。
2.管道系统的试压和冲洗必须分层分系统进行。
3.排水管道安装要求：
生活污水塑料管道的坡度，管径50mm的最小坡度为12‰，管径75mm的最小彼度为8‰，管径110mm的最小坡度为6‰，管径125mm的最小坡度为5‰，管径 160mm的最小坡度为4‰。
高层建筑管道应先按分区、分段进行试验，合格后再按系统进行整体试验。
灌水试验：
室内隐蔽或埋地的排水管道在隐蔽前必须做灌水试验。灌水高度应不低于底层卫生器具的上边缘或底层地面高度。
2020二级建造师机电实务讲义-5
【答案】1 . 按原计划塔式起重机在工程开工后第37天投入使用；吊装作业不能连续作业；因为设备钢架吊装完成后，工艺设备基础施工尚未完成，还需闲置7天。
2.说明施工单位调整方案后能保证原计划工期不变的理由。
【答案】2 .施工单位调整方案后能保证原计划工期不变的理由：虽然设备钢架制作耽误10天，但有7天总时差，采取压缩关键工作（工艺设备调整）3天后，虽然改变了关键线路，可实现总工期不变。
3.说明监理工程师要求重新监督检验的理由。
施工单位应如何申请监督检验？【答案】3.监理工程师要求重新监督检验的理由是塔式起重机应每年1次进行定期检验。
施工单位应当在施工前向施工所在地的检验检测机构申请监督检验。
检验检测机构应当到施工现场实施监督检验，监督检验按照相应安全技术规范等要求执行。
5.施工单位提出的3项费用补偿要求是否合理？计算建设单位应补偿施工单位的总费用。
【答案】5.施工单位提出的3项费用补偿要求：( 1）工艺设备调整工作压缩3天 ，增加赶工费10000元 ；要求合理。
( 2）塔式起重机闲置10天损失费：1600元/天（含运行费300元/天）×10天=16000元 ；要求不合理。
( 3）设备钢架制作工作停工10天造成其他有关机械闲置、人员窝工等综合损失费 15000元 ；要求合理。
建设单位应补偿施工单位的总费用：10000+(1600-300)×3+15000=28900元。
本章节结束，谢谢2020年全国二级建造师执业资格考试《机电工程管理与实务》精讲2H320070机电工程施工质量管理 26节主讲人：李大伟机电工程施工质量管理共三部分内容●施工质量预控一、质量管理的特点二、质量计划的编制三、施工过程质量控制四、施工质量的预控 17二建案例 18二建案例（两道） 15二建案例 16二建案例 14二建案例五、协调施工质量的控制六、质量保证措施●工序质量检验一、检验试验计划的编制要求二、现场质量检查的内容与方法 12二建案例●质量问题与质量事故的处理一、质量事故问题划分与定义 16二建案例二、质量事故分级三、质量事故特点四、质量事故处理程序五、质量事故部位的处理方式 13二建案例2H320070机电工程施工质量管理2H320071 施工质量预控三、机电安装工程项目施工过程的质量控制施工质量控制按全过程分为三个阶段：事前控制、事中控制、事后控制。
(推荐下载)2020二级建造师机电实务讲义1
《机电工程管理与实务》
基础精讲
讲师：徐奔
教材组成
一、机电工程施工技术 二、机电工程项目施工管理 三、机电工程项目施工相关法规与标准
一、机电工程施工技术
重点章节：考试出现几率和案例出题几率较大
1、 机电工程起重技术
2、 机电程施工技术 5、 管道工程施工技术
6、 动力和发电设备安装技术
7、 静置设备及金属结构的制作与安装技术
8、 建筑管道工程施工技术 9、 建筑电气工程施工技术
10、通风与空调工程施工技术
二、机电工程项目施工管理
1、 机电工程施工招标投标管理 2、 机电工程施工合同管理 3、 机电工程施工组织设计 4、 机电工程施工资源管理 5、 机电工程施工技术管理 6、 机电工程施工进度管理 7、 机电工程施工质量管理 8、 机电工程施工安全管理 9、 机电工程施工现场管理 10、机电工程施工成本管理 11、机电工程项目试运行管理 12、机电工程施工结算与竣工验收 13、机电工程保修与回访
（3）卷扬机的使用要求
1）起重吊装中一般采用电动慢速卷扬机。选用卷扬机的 主要参数有额定载荷、容绳量和额定速度。严禁超负荷使 用卷扬机，在重大的吊装作业中，在牵引绳上应装设测力 计。
11111 11
4）由卷筒到第一个导 向滑车的水平直线距 离应大于卷筒长度的 25倍；该导向滑车应 设在卷筒的中垂线上， 以保证卷筒的入绳角 小于2°。
机电安装工程常用的有： 塔式起重机、流动式起重机、桅杆起重机
考点：区别
流动式起重机能在带载或不带载情况下沿无轨路面运行， 且依靠自重保持稳定。
汽车式
履带式
3、非常规起重机
导向
（2）适用范围 1）桅杆起重机 滑车
