0化学实验装置及仪器图大全
初中化学实验仪器、实验操作、实验装置示意图(大全套)
化学仪器示意图：
化学实验操作、实验装置图：
尾气处理：
过滤操作注意事项：
“一贴”：滤纸紧贴漏斗的内壁（不留气泡，防止纸破裂）
“二低”：（1）滤纸的边缘低于漏斗口（2）漏斗内的液面低于滤纸的边缘
“三靠”：（1）漏斗下端的管口紧靠烧杯内壁
（2）用玻璃棒引流时，玻璃棒下端轻靠在三层滤纸的一边
（3）用玻璃棒引流时，烧杯尖嘴紧靠玻璃棒中部
过滤后，滤液仍然浑浊的可能原因有:
①承接滤液的烧杯不干净②倾倒液体时液面高于滤纸边缘③滤纸破损
酸式滴定管：碱式滴定管：移液管：移液管：
A B C
D
现象：①试管中黑色固体变为亮红色; ②试管口有水珠出现
A B C
D
洗气瓶
实验器材的认识
试管和试管架试管夹试管刷
100mL烧杯锥形瓶量筒
烧杯容量瓶
滴瓶（试剂瓶）药匙锥形瓶
细口瓶和广口瓶长颈漏斗和漏洞
分液漏斗研钵坩埚
石棉网三角架
烧瓶蒸馏瓶
酒精灯酒精喷灯托盘
天平集气瓶铁架台玻璃钟
罩启普发生器（对比）
启普发生器
分液漏斗干燥皿
燃烧匙药匙试管夹坩埚钳试管架
洗气瓶洗气瓶（管）的
使用玻璃水槽滴液板U 形管
滴定管（酸性和碱性）与酸性滴定管色使用方法
玻璃导管和橡皮管（塞）的连接
→容量瓶的使用
固体药品的取用
液体药品的取用
蒸馏仪器（过程）
过滤的过程。
常用化学实验仪器大全图文
滴定管是一种精密的测量仪器 ，用于滴定实验中测量液体的 体积。
滴定管是一种精密的测量仪器 ，用于滴定实验中测量液体的 体积。
滴定管是一种精密的测量仪器 ，用于滴定实验中测量液体的 体积。
试剂瓶
试剂瓶是一种用于存放化学试剂的容器，通常采 用玻璃或塑料制成。
使用试剂瓶时，应确保其干净、干燥，并按照规 定的操作方法进行操作。
03
塑料仪器
量筒
量筒是用来测量液体体 积的容器，通常采用透 明塑料或玻璃制成。
根据不同的规格，量筒 有不同的容量，常见的 有10ml、50ml、 100ml等。
使用量筒时，应确保其 干净、干燥，并按照规 定的测量方法进行操作 。
量筒常用于化学实验中 测量液体试剂的体积。
滴定管
01
02
03
04
滴定管是一种精密的测量仪器 ，用于滴定实验中测量液体的 体积。
化学实验仪器的发展和进步，不仅推动了化学学科的发展，还对 其他相关领域产生了深远的影响，如医学、生物学、环境科学等 。
化学实验仪器的分类
根据用途和功能，化学实验仪器可分为多种类型， 如烧杯、烧瓶、试管、量筒、滴定管、天平等。
每种仪器都有其特定的用途和使用方法，例如烧杯 主要用于盛放溶液和进行简单的化学反应，而滴定 管则用于精确测量溶液的体积。
试管
总结词
试管是化学实验中常用的玻璃仪器，主要用于少量物质的反应、存放和观察。
详细描述
试管的形状一般为直管，有平底和圆底两种，容量从5毫升到30毫升不等。在实 验中，将反应物放入试管中，用胶塞封住试管口，通过加热或加入催化剂等方式 使反应进行。同时，试管也可用于存放液体或固体物质，方便观察和取样。
燃烧匙
总结词
高中化学实验装置图汇总(带图示)
高中化学实验装置图汇总(带图示) 人教版高中化学实验装置图汇总（必修一）第一章第一节：化学实验基本方法实验装置仪器药品清单备注过滤：漏斗、烧杯、玻璃板、铁架台（带铁圈）、滤纸，药品：固液混合物。
蒸发：蒸发皿、酒精灯、玻璃棒、铁架台，药品：食盐水溶液。
蒸馏：蒸馏瓶、酒精灯、铁架台、冷凝管、锥形瓶，药品：液体混合物。
分液：分液漏斗、烧杯、铁架台（带铁圈），注意：蒸发过程中要不断搅拌，在加热至有大量固体析出时要用余温加热。
加热前一定要检验装置的气密性。
实验名称实验原理过滤：固体与液体混合物的分离。
蒸发：分离溶剂中的溶质。
蒸馏：混合物中各组分的沸点不同。
分液：物质在互不相容的溶剂里的溶解度不同，用一种溶剂把物质从它与另一种溶剂所组成的溶液里提取出来。
进行分液操作之前一定要进行检漏。
萃取：仪器：容量瓶、量筒、烧杯、玻璃棒、胶头滴管、托盘天平，药品：氯化钠固体、蒸馏水。
第一章第二节：化学计配制一定量浓度的溶液量在实验中的应用C=n/V：计算溶液的浓度。
XXX效应：当一束光线透过胶体，从入射光的垂直方向可以观察到胶体里出现的一条光亮的“通路”。
第二章第一节：物质的分类加热金属钠：钠受热后，与氧气剧烈反应，发出黄色火焰，生成一种淡黄色固体，过氧化钠。
仪器：小刀、铁架台（带铁圈）、酒精灯，药品：金属钠。
金属钠和水的反应：活泼金属和水的剧烈反应。
仪器：小刀、烧杯，药品：蒸馏水、金属钠、酚酞。
铝与盐酸和氢氧化钠溶液的反应：铝是两性金属，既能和酸反应又能和碱反应。
仪器：试管、架子，药品：盐酸溶液、氢氧化钠溶液。
注意检查生成的气体。
第三章第一节：金属的化学性质过氧化钠可以与水反应生成氧气。
仪器：试管，药品：过氧化钠、蒸馏水。
鉴别碳酸钠与碳酸氢钠：酸式碳酸盐和正盐的通过加热来鉴别。
仪器：大试管、铁架台、试管、酒精灯，药品：碳酸钠粉末、碳酸氢钠粉末、澄清石灰水。
焰色反应：仪器：酒精灯、铂丝，药品：盐酸、各种溶液。
很多金属或它们的化合物在燃烧时会产生特殊的颜色。
高中化学书本中 实验装置图(详细!)
1、过滤一贴二低三靠。
仪器：普通漏斗、烧杯、玻璃棒、铁架台（带铁圈）2、蒸发仪器：蒸发皿、铁架台、玻璃棒、坩埚钳、酒精灯操作要领：（1）蒸发皿中液体的量不得超过容积的2/3.（2）蒸发过程中必须用玻璃棒不断搅拌，以防止局部温度过高而使液体飞溅。
（3）当加热至(大量)固体出现时，应停止加热利用余热蒸干。
（4）不能把热的蒸发皿直接放在实验台上，应垫上石棉网。
（5）坩埚钳用于夹持蒸发皿。
3、蒸馏仪器：蒸馏烧瓶，温度计，冷凝管，牛角管，酒精灯，石棉网，铁架台，锥形瓶，橡胶塞操作要领：（1）在蒸馏烧瓶中放少量碎瓷片，防止液体暴沸。
（2）温度计水银球的位置应与支管口下端位于同一水平线上。
（3）蒸馏烧瓶中所盛放液体不能超过其容积的2/3，也不能少于1/3。
（4）冷凝管中冷却水从下口进，上口出。
4、分液和萃取仪器：分液漏斗、铁架台、烧杯操作要领：液体分层后，将分液漏斗上的玻璃塞打开（或使塞上的凹槽对准漏斗上的小孔），再将分液漏斗下面的活塞拧开，使下层液体沿烧杯壁流下。
上层液体从分液漏斗上口倒出。
5、一定物质的量浓度溶液的配制仪器：托盘天平、××mL容量瓶、量筒、药匙、烧杯、玻璃棒、胶头滴管操作步骤：容量瓶检漏：向容量瓶内加入多量的水后倒置容量瓶，并观察容量瓶口处是否漏出液体。
若不漏，将瓶塞旋转1800，再按刚才操作检查是否漏出液体。
若不漏，则容量瓶的瓶塞与瓶口的密封性合格。
用NaOH固体配制250mL1.0mol/LNaOH溶液为例⑴计算：所需NaOH的质量为：1.0 mol/L×0.25 L×40 g/mol=10.0 g⑵称量：用托盘天平在烧杯中迅速称量10.0 g NaOH固体⑶溶解：取适量蒸馏水注入烧杯中，并用玻璃棒不断搅拌使之完全溶解，冷却至室温⑷转移：用玻璃棒引流将烧杯中溶液转移入250mL容量瓶⑸洗涤：用蒸馏水洗涤烧杯、玻璃棒2～3次，将洗涤溶液一并转移入容量瓶⑹定容：继续加蒸馏水至离刻度线2～3 cm时，改用胶头滴管滴加到凹液面最低处与刻度线相切⑺塞紧瓶塞，摇匀，装瓶，贴好标签。

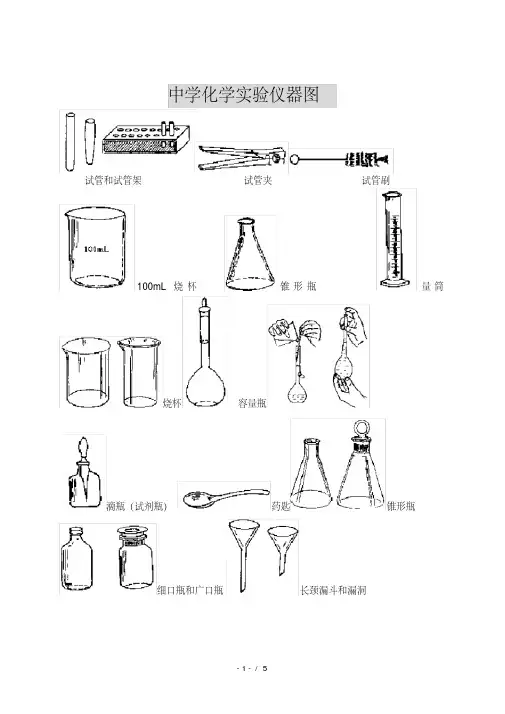

初中学化学实验仪器图(汇总版)
中学化学实验仪器图
试管和试管架试管夹试管刷
100mL烧杯锥形瓶量筒烧杯容量瓶
滴瓶（试剂瓶）药匙锥形瓶
细口瓶和广口瓶长颈漏斗和漏洞
分液漏斗研钵坩埚
石棉网三角架
烧瓶蒸馏瓶酒精灯
酒精喷灯托盘天平集气瓶铁架台玻璃钟罩
启普发生器（对比）
启普发生器
分液漏斗干燥皿燃烧匙药匙试管夹坩埚钳试管架
洗气瓶洗气瓶（管）的使用玻璃水槽滴液板U形管
滴定管（酸性和碱性）与酸性滴定管色使用方法
玻璃导管和橡皮管（塞）的连接
→容量瓶的使用
固体药品的取用液体药品的取用
蒸馏仪器（过程）
过滤的过程。
化学各仪器图大全
化学仪器装置图大全阿凡提制作哈哈哈哈一、成套装置 (2)1．制氯气： (2)2．实验室制乙烯： (2)3．蒸馏、分馏 (3)4．氢气还原氧化铜： (4)5．制SO3 (4)6．喷泉 (4)7．酯化 (4)8．制Fe(OH)2 (5)9．合成无水三氯化铁: (5)10．合成无水四氯化锡: (5)11．其它 (6)12．原电池、电解池 (6)二、组合装置 (8)1．两通管加热 (8)2．固～固加热，制气 (8)3．固～液、液～液加热，制气 (9)4．固～液不加热，制气 (9)5．启普发生器 (9)6．水浴加热 (10)7．洗气瓶 (11)8．干燥装置 (11)9．集气装置 (11)10．量气装置 (12)11．尾气吸收 (12)三、容器 (12)1．试管 (12)2．烧杯 (13)3．烧瓶、蒸馏瓶 (13)4．锥形瓶 (13)5．试剂瓶 (13)6．U形管 (14)7．干燥类 (14)8．冷凝管、牛角管 (14)9．漏斗 (14)10.水槽 (15)11．计量类 (15)12．加热类 (16)13．导管 (17)14．橡管、塞、活塞、接口 (17)15．其它 (17)一、成套装置1．制氯气：2．实验室制乙烯：3．蒸馏、分馏4．氢气还原氧化铜：5．制SO 36．喷泉7．酯化338．制Fe(OH)29．合成无水三氯化铁:10．合成无水四氯化锡:NaOHH 2SO 411．其它气球12．原电池、电解池24A B C D水准管溶液颗粒 3 NaOH 溶液 4溶液ABH 2SO 4 CH 2SO 4 AH 2SO 4 2甲CuSO 4溶液Fe(OH)3胶体饱和NaCl 溶液乙丙丁直流电源A 氢氧化钠溶液直流电源B氢氧化钠溶液润湿的S 2 F蒸馏水 沸腾 蒸馏水 硅胶干燥剂 食盐水 自来水 自来水 ① ②③ ④ ⑤⑥24ZnSO 4CuSO 4DC 24二、组合装置1．两通管加热2．固～固加热，制气3．固～液、液～液加热，制气4．固～液不加热，制气5．启普发生器6．水浴加热多孔隔板多孔隔板7．洗气瓶8．干燥装置9．集气装置10．量气装置11．尾气吸收三、容器1．试管水准管2O 42．烧杯3．烧瓶、蒸馏瓶4个自画4．锥形瓶自制)5．试剂瓶6．U形管2个自画7．干燥类8．冷凝管、牛角管3个自画9．漏斗10.水槽11．计量类这行是自画14．橡管、塞、活塞、接口15．其它.Al气球A苹果块4A B C D水准管。
高中化学实验装置图汇总(带图示)
人教版高中化学实验装置图汇总（必修一）章节名称实验名称实验原理实验装置仪器药品清单备注第一章第一节：化学实验基本方法过滤固体与液体混合物的分离仪器：漏斗、烧杯、玻璃板、铁架台（带铁圈）、滤纸药品：固液混合物操作要点：“一贴二低三靠”蒸发分离溶剂中的溶质仪器：蒸发皿、酒精灯、玻璃棒、铁架台药品：食盐水溶液注意：蒸发过程中要不断搅拌，在加热至有大量固体析出时要用余温加热蒸馏混合物中各组分的沸点不同仪器：蒸馏烧瓶、酒精灯、铁架台、冷凝管、锥形瓶药品：液体混合物加热前一定要检验装置的气密性萃取物质在互不相容的溶剂里的溶解度不同，用一种溶剂把物质从它与另一种溶剂所组成的溶液里提取出来分液漏斗、烧杯、铁架台(带铁圈)进行分液操作之前一定要进行检漏第一章第二节：化学计量在实验中的应用配制一定量浓度的溶液C=n/V仪器：容量瓶、量筒、烧杯、玻璃棒、胶头滴管、托盘天平药品：氯化钠固体、蒸馏水容量瓶在使用之前一定要检漏第二章第一节：物质的分类丁达尔效应当一束光线透过胶体，从入射光的垂直方向可以观察到胶体里出现的一条光亮的“通路”仪器：激光笔、烧杯药品：某种胶体第三章第一节：金属的化学性质加热金属钠钠受热后，与氧气剧烈反应，发出黄色火焰，生成一种淡黄色固体，过氧化钠仪器：小刀、铁架台（带铁圈）、酒精灯药品：金属钠注意安全金属钠和水的反应活泼金属和水的剧烈反应仪器：小刀、烧杯药品：蒸馏水、金属钠、酚酞注意观察实验现象铝与盐酸和氢氧化钠溶液的反应铝是两性金属，既能和酸反应又能和碱反应仪器：试管、架子药品：盐酸溶液、氢氧化钠溶液注意检查生成的气体第三章第二节：几种重要的金属化合物过氧化钠和水的反应过氧化钠可以与水反应生成氧气仪器：试管、火柴药品：过氧化钠、蒸馏水、注意检验生成的气体鉴别碳酸钠与碳酸氢钠酸式碳酸盐和正盐的通过加热来鉴别仪器：大试管、铁架台、试管、酒精灯药品：碳酸钠粉末、碳酸氢钠粉末、澄清石灰水注意试管在加热之前要保持干燥，否则要炸裂焰色反应很多金属或他们的化合物在灼烧时都会使火焰呈现特殊的颜色仪器：酒精灯、铂丝药品：盐酸、各种溶液三价铁离子的检验含有三价铁离子的盐溶液遇到硫氰化钾时变成红色仪器：试管、胶头滴管、药品：氯化铁溶液、氯化亚铁溶液、硫氰化钾溶液在滴硫氰化钾到氯化亚铁中时要迅速，防止氧化第四章第二节：富集在海水中的元素—氯氢气在氯气中燃烧氢气能和氯气又快又好的反应仪器：集气瓶、玻璃棒药品：纯净氯气、纯净氢气第四章第三节：硫和氮的氧化物二氧化硫溶于水二氧化硫具有漂白性仪器：试管、试管夹、酒精灯药品：二氧化硫、品红溶液、蒸馏水最后一步要加热褪色的品红溶液，观看实验现象第四章第四节：氨硝酸硫酸氨溶于水的喷泉实验氨气极易溶于水，1体积水大约可溶解700体积氨气仪器：圆底烧瓶、铁架台、烧杯、胶头滴管药品：蒸馏水、酚酞溶液、氨气氨与氯化氢的反应氨气与氯化氢反应生成氯化铵，反应剧烈仪器：玻璃棒药品：纯净氨气、纯净氯化氢加热氯化铵和氢氧化钙的混合物制取氨气2NH4Cl+Ca(OH)2=CaCl2+2H2O+2NH3仪器：试管、铁架台、棉花、酒精灯药品：氯化铵粉末、氢氧化钙粉末注意加热前保证试管干燥蔗糖与浓硫酸的反应浓硫酸具有氧化性和脱水性仪器：烧杯、玻璃棒药品：蔗糖、浓硫酸注意用量，保护环境，注意安全浓硫酸与铜的反应浓硫酸具有氧化性，氧化铜仪器：酒精灯、铁架台、试管、试管夹、药品：铜粉、浓硫酸、品红溶液注意检验生成的气体人教版高中化学实验装置图汇总(必修二)章节名称实验名称实验原理实验装置仪器药品清单备注第一章物质结构元素周期律元素性质与原子结构钾在空气重燃烧钾是一种活泼的金属，易与O2反应，在空气中燃烧钾可直接生成超氧化钾（K2O2）仪器：坩埚、酒精灯、三角架、泥三角药品：钾第一章化学键钠和氯气反应钠是活泼金属，常温下和氯气反应生成氯化钠仪器：铁架台、石棉网、集气瓶药品：钠、氯气第二章化学反应与能量化学能与热能铝和盐酸的反应2Al＋6HCl=2AlCl3＋3H2↑仪器：试管、砂纸、温度计、药品：盐酸、铝条第二章化学能与热能氢氧化钡晶体与氯化铵晶体的反应Ba(OH)2·8H2O+2NH4Cl=2NH3↑+BaCl2+10H2O仪器：小木片、烧杯、玻璃棒、药品：Ba(OH)2·8H2O、NH4Cl第二章化学能与热能中和热测定反应NaOH＋HCl=NaCl＋H2O仪器：量筒、烧杯、玻璃棒、温度计药品：盐酸、NaOH第二章化学能与电能原电池原电池仪器：铜片、烧杯、导线、电流表药品：锌片、铜片、稀硫酸第二章化学能与电能氢氧燃料电池负极：2H2—4e-=4H+正极：O2+2H2O+4e-=4OH-第三章第一节甲烷与氯气的反应CH4＋Cl2=CH3Cl＋HCL仪器：铁架台、量筒、水槽药品：饱和食盐水、甲烷、氯气第三章第二节石蜡油分解实验石蜡油分解的产物中含有烯烃和烷烃仪器：铁架台、试管，塞子、导管、酒精灯、木块药品：石蜡油、石棉、碎瓷片第三章第三节乙醇与金属钠的反应2CH3CH2OH＋2Na=2CH3CH2ONa＋H2↑仪器：铁架台、试管、塞子、注射针头、烧杯药品：钠、乙醇第三章第三节酯化反应CH3CH2OH＋CH3COOH=CH3COOC2H5＋H2O仪器：铁架台、酒精灯、试管、塞子、导管药品：乙醇、乙酸、饱和碳酸钠△浓硫酸光照GZn Cu第三章第四节糖类、油质、蛋白质的水解反应C12H22O11＋H2O C6H12O6（葡萄糖）＋C6H12O6（果糖）(C6H10O5)n＋nH2OnC6H12O6（葡萄糖）仪器：铁架台、石棉网、试管、烧杯、滴管、酒精灯、药品：蔗糖、稀硫酸、新制氢氧化铜、氢氧化钠第四章第一节铝热反应2Al2O3(熔融)4Al＋3O2↑仪器：铁架台、滤纸、蒸发皿、砂纸、药品：镁带、氯酸钾、氧化铁、铝粉、砂子第四章第一节海水蒸馏原理示意图仪器：铁架台、石棉网、酒精灯、烧瓶、冷凝管、尾接管、锥形瓶、玻璃导管、药品：海水第四章第一节从海带灰中提取碘5I－＋IO32－＋6H＋=3I2＋3H2O2I－＋H202＋2H＋=I2＋2H2O仪器：铁架台、酒精灯、石棉网、坩埚、玻璃棒、烧杯、滴管、药品：干海带、酒精、蒸馏水、稀硝酸、双氧水、淀粉溶液催化剂催化剂电解冰晶石人教版高中化学实验装置图汇总（选修一、二、三）章节名称实验名称实验原理实验装置仪器药品清单备注选修一生命的基础能源糖类蔗糖的还原性CH2OH-CHOH-CHOH-CHOH-CHOH-CHO+2[Ag(NH3)2]OH→CH2OH-CHOH-CHOH-CHOH-CHOH-COONH4+2Ag↓+3NH3↑+H2O葡萄糖、氨水、AgNO3酒精灯、试管夹、试管淀粉的水解(C6H10O5)+nH2O→nC6H12O6淀粉、硫酸、水、碘溶液、试管、滴管生命的基础——蛋白质蛋白质的性质——盐析与变性蛋白质在某些物理和化学因素作用下其特定的空间构象被破坏，导致其理化性质的改变和生物活性的丧失。
初中化学实验常用仪器(带图)
初中化学实验常用仪器可用于源自热的仪器直接加热：试管蒸发皿燃烧匙
间接加热（垫石棉网）：
烧杯锥形瓶圆底烧瓶平底烧瓶
加热仪器：计量仪器：
酒精灯托盘天平量筒
盛放物质的仪器：
广口瓶细口瓶滴瓶集气瓶
漏斗：
漏斗分液漏斗长颈漏斗
夹持仪器：
铁架台（含铁夹、铁圈）试管夹坩埚钳
取用药品的仪器：
药匙镊子胶头滴管
辅助仪器：
水槽导管玻璃棒
化学实验仪器大全(完全_值得收藏!)
化学实验仪器在历年的高考中占有很重要的位置，每年考纲都很注重化学实验室常用仪器的主要用途和使用方法，特别是在选择题和化学实验大题中都会遇到，掌握其基础知识对高考做到游刃有余。
一、反应器的使用方法仪器图形与名称主要用途使用方法及注意事项试管用作少量试剂的溶解或反应的仪器，也可收集少量气体、装配型气体发生器小（1）可直接加热；（2）加热固体时，管口略向下倾斜，固体平铺在管底；（3）加热液体时，管口向上倾斜，与桌面成45°，液体量不超过容积的1／3，切忌管口向着人。
烧杯配制、浓缩、稀释溶液，也可作反应器、水浴加热器加热时垫石棉网，液体不超过2/3，不可蒸干。
烧瓶用作加热或不加热条件下较多液体参加的反应容器平底烧瓶一般不做加热仪器，圆底烧瓶加热要垫石棉网，或水浴加热。
蒸馏烧瓶作液体混合物的蒸馏或分馏，也可装配气体发生器加热要垫石棉网，或水浴加热。
锥形瓶滴定中的反应器，也可收集液体，组装反应容器。
加热要垫石棉网。
集气瓶收集气体，装配洗气瓶，气体反应器、固体在气体中燃烧的容器。
不能加热，作固体在气体中燃烧的容器时，要在瓶底家少量水或一层细沙坩埚用于灼烧固体使其反应。
可直火加热至高温，放在泥三角上，用坩埚钳夹取，不可骤冷。
启普发生器不溶性块状固体与液体常温下制取气体。
控制导气管活塞可使反应随时发生或停止，不能加热，不能用于强烈放热或反应剧烈的气体制备。
二、计量仪器的使用方法仪器图形与名称主要用途使用方法及注意事项酸式滴定管碱式滴定管中和滴定（也可用于其它滴定）的反应；可准确量取液体体积，酸式滴定管盛酸性、氧化性溶液，碱式滴定管盛碱性、非氧化性溶液。
二者不能互代，使用前要洗净并验漏，先润洗再装溶液，“0”刻度在上方，读数到。
量筒粗量取液体体积无0刻度线，选合适规格减小误差，读数一般读到。
容量瓶用于准确配置一定物质的量浓度的溶液。
检查是否漏水，要在所标温度下使用，加液体用玻璃棒引流，凹液面与刻度线相切，不能长期存放溶液。
化学实验仪器名称及图片
化学实验仪器名称及图片:一.容器与反应器1.可直接加热（1）试管主要用途：①常温或加热条件下，用作少量试剂的反应容器。
②收集少量气体和气体的验纯。
使用方法及注意事项：①可直接加热，用试管夹夹住距试管口1/3处。
②试管的规格有大有小。
试管内盛放的液体不超过容积1/3。
③加热前外壁应无水滴；加热后不能骤冷，以防止试管破裂。
④加热时，试管口不应对着任何人。
给固体加热时，试管要横放，管口略向下倾斜。
⑤不能用试管加热熔融NaOH等强碱性物质。
（2）蒸发皿主要用途：①溶液的蒸发、浓缩、结晶。
②干燥固体物质。
使用方法及注意事项：①盛液量不超过容积的2/3。
②可直接加热，受热后不能骤冷。
③应使用坩埚钳取放蒸发皿。
2.垫石棉网可加热（1）烧杯主要用途：①用作固体物质溶解、液体稀释的容器。
②用作较大量试剂发生反应的容器。
③冷的干燥的烧杯可用来检验气体燃烧有无水生成；涂有澄清石灰水的烧杯可用来检验CO2气体。
使用方法及注意事项：①常用规格有50mL、100mL、250mL等，但不用烧杯量取液体；②应放在石棉网上加热，使其受热均匀；加热时，烧杯外壁应无水滴。
③盛液体加热时，一般以不要超过烧杯容积的1/2为宜。
④溶解或稀释过程中，用玻璃棒搅拌时，不要触及杯底或杯壁。
（2）烧瓶主要用途：①可用作试剂量较大而有液体参加的反应容器，常用于各种气体的发生装置中。
②蒸馏烧瓶用于分离互溶的、沸点相差较大的液体。
使用方法及注意事项：①应放在石棉网上加热，使其受热均匀；加热时，烧瓶外壁应无水滴；②平底烧瓶不能长时间用来加热；（3）锥形瓶主要用途：可以代替试管、烧瓶等作气体发生的反应器。
使用方法及注意事项：加热时，需垫石棉网。
3.不能加热（1）集气瓶（瓶口边缘磨砂）主要用途：①与毛玻璃片配合，可用于收集和暂时存放气体。
②用作物质与气体间反应的反应容器。
使用方法及注意事项：①不能加热。
②密度大于空气的气体应瓶口向上暂时保存。
③进行燃烧实验时，有时需要在瓶底放少量水或细沙。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流电源
e－
氢 氧 化 钠 溶 液
饱和食盐水
B
二、组合装置 1．两通管加热
2．固～固加热，制气
3．固～液、液～液加热，制气
4．固～液不加热，制气
铁粉
5．启普发生器
多孔隔板
多孔隔板
多孔隔板
有孔 塑料网
6．水浴加热
7．洗气瓶
双球洗气管 8．干燥装置
9．集气装置
10．量
水管
11．尾气吸收
润湿的
KI-淀粉+试纸 a －电源 b
CPt D
Pt
Fe
Pt 石
Cu
墨
好漂亮的彩虹
A
B
棉花
植
Zn 片
蒸馏水 硅胶
物 油
沸腾
食盐水
Cu 丝 自来水 自来水
干燥剂 蒸馏水
①②
③
④
⑤
⑥
Fe C
H2SO4 C
Zn
Cu E－
A
DC －＋
酒精 A
Zn
Cu
H2SO4
B
K
Al
－ ＋F
Al 滑动 变阻器 碳棒
S2
20%硫酸
水
量
准
气
管
水管
固体 M 稀硫酸 NaOH
CuSO4
A
B
C
D
气球
CO2
气球 气球
pH 试纸
胆矾 晶体
浓硫酸
浓硫酸
苹果块 浓硫酸
饱和 硝酸钾 溶液 浓硫酸
稀盐酸
镁片 饱和 石灰水
10．原电池、电解池
A
B
石墨
Zn Fe
Cu Zn
Fe
石墨
Mg
Al 石
墨 G
CuCl2 溶液
H2SO4 A
H2SO4 B
H2SO4 C
化学仪器装置图大全
一、成套装置 1．制氯气 2．实验室制乙烯 3．蒸馏、分馏 4．制 SO3 5．喷泉 6．制 Fe(OH)2 7．合成无水三氯化铁 8．合成无水四氯化锡 9．其它 10．原电池、电解池
二、组合装置 1．两通管加热 2．固～固加热，制气 3．固～液、液～液加热，制气 4．固～液不加热，制气 5．启普发生器 6．水浴加热 7．洗气瓶 8．干燥装置 9．集气装置 10．量气装置 11．尾气吸收
三、容器 1．试管 2．烧杯 3．烧瓶、蒸馏瓶 4．锥形瓶 5．试剂瓶 6．U 形管 7．干燥类 8．冷凝管、牛角管 9．漏斗 10.水槽 11．计量类 12．加热类 13．导管 14．橡管、塞、活塞、接口 15．其它
2．实验室制乙烯：
外管
A 进气口
内管
B 进气口
4．制 SO3
O2 SO2
V2O5
H2O CCl4
三、容器 1．试管
2．烧杯 3．烧瓶、蒸馏瓶
这二个是自画 这 4 个自画
4．锥形瓶
5．试剂瓶
(自制)
6．U 形管
7．干燥类 8．冷凝管、牛角管
这 2 个自画
这 3 个自画
9．漏斗
10.水槽 11．计量类
此行为自画 自画
这行是自画
0
0
10 8
12．加热类
13．导管
14．橡管、塞、活塞、接口
A
S1 直流电源
I Fe II Zn
III Fe IV Zn
表面皿
盐桥
Zn
Cu
ZnSO4
CuSO4
D
a
电源
a
b
b
c
d
S2 A
S1 直流电源
C(I)
A
B
C(II)
C
DE
F
X
Y
NaCl 饱和溶液
CuSO4 溶液
饱和 NaCl 溶液
甲
乙
GH 丙
Fe(OH)3 胶体 丁
直流电源
e－
氢 氧 化 钠 溶 液
饱和食盐水
自画
15．其它
冰盐水
5．喷泉
NH3
NH3
水
水
a
b
6．制 Fe(OH)2
C
A
B
Fe
0.2 mol·L－1 H2SO4
1 mol·L－1 NaOH
7．合成无水三氯化铁: 8．合成无水四氯化锡:
9．其它
B A
D C
气球
NaOH 溶液
CaCO3 颗粒
CuSO4 溶液 稀盐酸 NaOH 溶液
NaOH 溶液
白磷 细砂
气球 CO2
