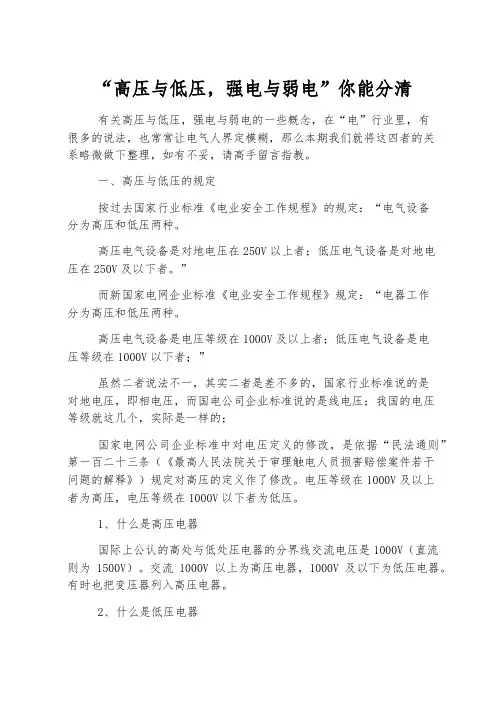

“高压与低压，强电与弱电”你能分清有关高压与低压，强电与弱电的一些概念，在“电”行业里，有很多的说法，也常常让电气人界定模糊，那么本期我们就将这四者的关系略微做下整理，如有不妥，请高手留言指教。
一、高压与低压的规定按过去国家行业标准《电业安全工作规程》的规定：“电气设备分为高压和低压两种。
高压电气设备是对地电压在250V以上者；低压电气设备是对地电压在250V及以下者。
”而新国家电网企业标准《电业安全工作规程》规定：“电器工作分为高压和低压两种。
高压电气设备是电压等级在1000V及以上者；低压电气设备是电压等级在1000V以下者；”虽然二者说法不一，其实二者是差不多的，国家行业标准说的是对地电压，即相电压，而国电公司企业标准说的是线电压；我国的电压等级就这几个，实际是一样的；国家电网公司企业标准中对电压定义的修改，是依据“民法通则”第一百二十三条（《最高人民法院关于审理触电人员损害赔偿案件若干问题的解释》）规定对高压的定义作了修改。
电压等级在1000V及以上者为高压，电压等级在1000V以下者为低压。
1、什么是高压电器国际上公认的高处与低处压电器的分界线交流电压是1000V（直流则为1500V）。
交流1000V以上为高压电器，1000V及以下为低压电器。
有时也把变压器列入高压电器。
2、什么是低压电器低压电器是一种能依据外界的信号和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、掌控、保护、检测、变换和调整的元件或设备。
掌控电器按其工作电压的高处与低处，以交流1000V、直流1500V为界，可划分为高压掌控电器和低压掌控电器两大类。
总的来说，低压电器可以分为配电电器和掌控电器两大类，是成套电气设备的基本构成元件。
在工业、农业、交通、国防以及人们用电过程中，大多数采纳低压供电，因此电器元件的质量将直接影响到低压供电系统的牢靠性。
3、关于高压电器的通俗分类高压电器中，一般来说按电压等级来分，高压又分为中压、高压、超高压、特高压。

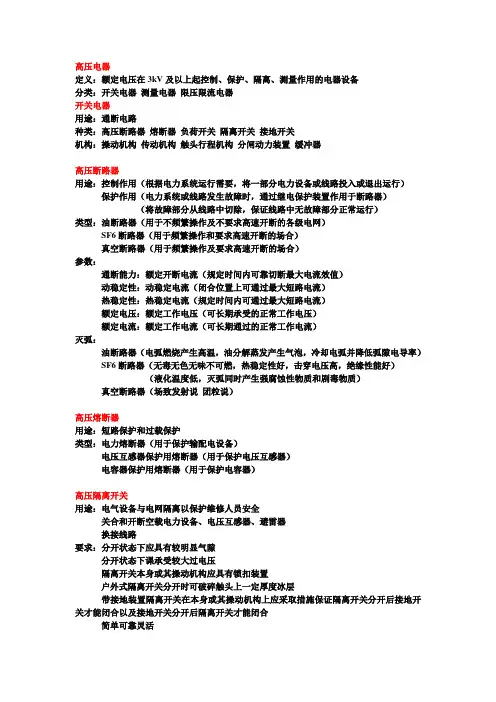

高压电器知识整理
高压电器定义：额定电压在3kV及以上起控制、保护、隔离、测量作用的电器设备分类：开关电器测量电器限压限流电器开关电器用途：通断电路种类：高压断路器熔断器负荷开关隔离开关接地开关机构：操动机构传动机构触头行程机构分闸动力装置缓冲器高压断路器用途：控制作用（根据电力系统运行需要，将一部分电力设备或线路投入或退出运行）保护作用（电力系统或线路发生故障时，通过继电保护装置作用于断路器）（将故障部分从线路中切除，保证线路中无故障部分正常运行）类型：油断路器（用于不频繁操作及不要求高速开断的各级电网）SF6断路器（用于频繁操作和要求高速开断的场合）真空断路器（用于频繁操作及要求高速开断的场合）参数：通断能力：额定开断电流（规定时间内可靠切断最大电流效值）动稳定性：动稳定电流（闭合位置上可通过最大短路电流）热稳定性：热稳定电流（规定时间内可通过最大短路电流）额定电压：额定工作电压（可长期承受的正常工作电压）额定电流：额定工作电流（可长期通过的正常工作电流）灭弧：油断路器（电弧燃烧产生高温，油分解蒸发产生气泡，冷却电弧并降低弧隙电导率）SF6断路器（无毒无色无味不可燃，热稳定性好，击穿电压高，绝缘性能好）（液化温度低，灭弧同时产生强腐蚀性物质和剧毒物质）真空断路器（场致发射说团粒说）高压熔断器用途：短路保护和过载保护类型：电力熔断器（用于保护输配电设备）电压互感器保护用熔断器（用于保护电压互感器）电容器保护用熔断器（用于保护电容器）高压隔离开关用途：电气设备与电网隔离以保护维修人员安全关合和开断空载电力设备、电压互感器、避雷器换接线路要求：分开状态下应具有较明显气隙分开状态下课承受较大过电压隔离开关本身或其操动机构应具有锁扣装置户外式隔离开关分开时可破碎触头上一定厚度冰层带接地装置隔离开关在本身或其操动机构上应采取措施保证隔离开关分开后接地开关才能闭合以及接地开关分开后隔离开关才能闭合简单可靠灵活参数：动稳定性热稳定性额定电压额定电流高压负荷开关用途：关合及开断正常电流或规定过载电流要求：分开位置气隙明显而负荷开关前就无需串隔离开关承受尽可能多的开关次数而无需检测触头或调换灭弧装置等组成元件不要求开断短路电流但要求可关合短路电流并具有一定动稳定性和热稳定性特点：具有一定灭弧能力而可关合及开断比隔离开关更大容量的空载变压器和更长的空载传输线路，有时也用来关合及开断大容量电容器组可与熔断器构成一体，称为综合负荷开关接地开关用途：人为制造接地设备，亦可用于某些场合的变压器内部故障保护要求：具备一定关合短路电流能力（不要求开断负荷电流或短路电流故无灭弧装置）。
高压电器和低压电器的划分标准
高压电器和低压电器的划分标准
电气设备按照电压等级划分，一般分为高压电器和低压电器两类。
高
压电器适用于电压等级在1kV以上的电力系统中，而低压电器适用于
电压等级在1kV以下的配电系统中。
划分标准主要基于以下两个因素：
1.电压等级
电压等级是高压电器和低压电器的主要划分标准。
电力系统中的电压
等级分布很广，从几百伏到几百千伏不等。
一般来说，电压等级高于
1kV的电气设备被归为高压电器，而低于1kV的则归为低压电器。
这
是因为高压电器需要经受更大的电流和电压，需要更加牢固和安全的
设计，而低压电器则不需要过多的安全保护措施。
2. 承载能力
承载能力指的是电器设备可以承受的电流大小。
如果一个电器设备承
受的电流较大，其就归为高压电器，反之则归为低压电器。
一般来说，高压电器的承载能力在几千安以上，而低压电器则在几十安以下。
除了以上两个最主要的因素之外，高压电器和低压电器划分标准还可以根据环境要求、工作温度要求、用途等多种分类方法进行划分。
不同的分类方法适用于不同的应用场合。
总结一下，高压电器和低压电器的划分标准主要基于电压等级和承载能力，而其他的分类方法则根据不同的应用场景进行划分。
了解高压电器和低压电器的划分标准可以帮助我们更好地选择适合不同电气系统的电器设备。
高压电器制造工艺
市场需求与趋势
市场需求
随着全球能源结构的调整和电力工业的发展，高压电器的市场需求不断增长。特别是在发展中国家和地区，电力 基础设施建设的需求旺盛，为高压电器市场提供了广阔的空间。
发展趋势
未来，高压电器将呈现以下发展趋势：一是智能化，实现设备的远程监控和故障诊断；二是环保化，采用环保材 料和工艺，降低对环境的影响；三是高可靠性，提高设备的运行稳定性和寿命；四是集成化，实现设备的小型化 和轻量化。
铸造缺陷控制
通过优化铸造工艺参数、加强过程 控制等方法，减少铸件中的气孔、 缩松、夹渣等缺陷，提高铸件质量。
锻造技术
高压电器锻件制造
采用自由锻、模锻等工艺，生产 高压电器所需的各类锻件，如触
头、导电杆等。
锻造材料选择
根据高压电器的性能要求，选择 合适的锻造材料，如铜、铝等， 以确保锻件具有良好的导电性能
建议选择技术先进、性能稳定、操作 简便的设备，以提高生产效率和产品 质量。
设备维护与保养方法
定期对设备进行维护和保养，保持设 备良好的运行状态，延长设备使用寿 命。
对于热处理设备，应定期清理炉膛、 检查加热元件和温控系统；对于装配 设备，应检查传送带、紧固件和检测 设备等。
对于冲压设备，应定期清理模具、检 查冲床精度和润滑系统；对于焊接设 备，应检查电极磨损和焊机性能等。
06 高压电器制造工艺发展趋势
CHAPTER
智能化制造技术应用前景
自动化生产线
通过引入机器人、自动化设备等，实现高压电器生产线的 自动化和智能化，提高生产效率和产品质量。
智能制造系统
建立高压电器智能制造系统，实现生产过程的可视化、可 控制和可优化，提高生产管理的精细化和决策的科学性。
数字化工厂
高压电器设备基本知识论述
高压电器设备基本知识论述引言高压电器设备是指工作电压在1000伏及以上的电气设备，包括变电站、开关设备、绝缘子、隔离开关等。
高压电器设备在电力系统中扮演着至关重要的角色，它们的安全运行对于电力系统的稳定运行和人员的生命财产安全至关重要。
本文将对高压电器设备的基本知识进行论述，包括高压电器设备的常见类型、基本工作原理以及注意事项等。
高压电器设备的常见类型变电站变电站是将电力从高压输电网转换为低压供电网的设备。
它包括变压器、开关设备、控制系统等组成。
变电站的主要功能是实现电力的传输和分配，将高压电能转换为适用于各类用户的低压电能。
开关设备开关设备是用于控制和保护电力系统的电器设备，主要包括断路器、负荷开关、隔离开关等。
开关设备能够实现对电流的开关、分断和限制，以确保电力系统的安全运行。
绝缘子绝缘子是用于将高压设备与支撑杆或地面隔离的装置，它能够承受高压电场的作用，并保持设备的绝缘状态。
绝缘子的主要材料包括陶瓷、玻璃纤维增强塑料等，不同材料具有不同的绝缘性能。
隔离开关隔离开关是用于对高压设备进行安全隔离的开关装置，主要用于设备的维护和检修。
隔离开关能够切断电气设备与电源之间的连接，确保操作人员的安全。
高压电器设备的基本工作原理高压设备的绝缘高压设备的绝缘是保证设备正常运行的重要因素。
在高压设备中，通过采用绝缘子等绝缘材料，使电流在规定路径上流动，防止电流通过非规定路径流动，以避免电器设备损坏或引起事故。
高压设备的开关操作高压设备在正常工作和维护过程中，需要进行开关操作。
开关操作包括开、关、断、合等。
通过灵活的开关操作，可以实现对电流的合理控制和保护装置的工作状态的切换，以确保电力系统的安全运行。
高压设备的保护系统高压设备的保护系统是保证设备安全运行的关键。
当电力系统发生故障或异常情况时，保护系统能够快速检测故障并采取相应的措施，以保护设备和系统的正常运行，并避免事故的扩大。
高压电器设备的注意事项安全操作高压电器设备操作时需遵循相关的安全规程和操作规程，操作人员应穿戴适当的防护用具，并注意设备的绝缘状态和工作环境的安全。
高压电器安全知识
高压电器安全知识是指关于高压电器的使用、操作和维护中需要注意的各种安全事项和知识。
高压电器是指额定电压高于1000V的电器设备，如变电站、开关站、配电站等。
由于其工作电压高、电流大，一旦发生问题，可能对人身安全和电气设备造成严重伤害。
因此，了解和掌握高压电器安全知识非常重要，下面是一些关于高压电器安全知识的介绍。
一、高压电器的基本概念和构成高压电器是指额定电压高于1000V的电器设备。
它由控制电器、防护电器和辅助电器组成。
其中，控制电器用于控制电力系统的运行状态，如开关、断路器等；防护电器用于保护电力系统的安全稳定运行，如避雷器、过电压保护器等；辅助电器用于辅助控制和操作电力系统，如继电器、接触器等。
二、高压电器的基本原理和运行机制高压电器的基本原理是通过控制和开断电路中的高电压，实现对电力系统的控制和保护。
其运行机制是通过控制器对控制电器施加信号，使控制电器执行相应操作，进而控制和保护电力系统。
三、高压电器的使用和操作注意事项1. 开关操作要准确，一次只能操作一个开关，不能多次或同时操作多个开关，以免发生电弧滞后，造成设备和人员损伤。
2. 使用高压电器之前，一定要先检查电器设备和线路的完好性，确保无故障和漏电等情况。
3. 高压电器的操作必须由专业人员进行，不得擅自进行拆卸、修理或改动电器设备。
4. 在操作高压电器时，要严格按照操作规程和工艺要求进行，不得超负荷运行或违规使用。
5. 在切换高压设备时，必须有安全距离和隔离措施，防止意外电击和火灾事故的发生。
6. 工作中要穿着符合防护要求的工作服、手套、绝缘鞋等防护用品，确保人身安全。
7. 使用高压电器时要注意防静电，避免触摸带电部件造成触电事故。
四、高压电器的维护和保养1. 定期检查电器设备的外观和绝缘性能，如外壳、连接器、绝缘子等，发现问题及时处理。
2. 对电器设备的连接螺栓、紧固件等进行定期检查和维护，确保设备的安全可靠运行。
3. 要定期进行电器设备的清洁工作，避免进入灰尘、湿气或异物，影响设备的正常运行。
高压电器工作原理
高压电器工作原理高压电器是一种专门用来产生、传输和保护高电压的电气设备。
它在电力系统、工业领域以及实验室等地方得到广泛应用。
高压电器的工作原理涉及到电场、电荷、电容等物理概念，下面将详细介绍高压电器的工作原理。
一、电场的作用电场是高压电器正常工作的基本概念之一。
所谓电场，指的是带电粒子周围的一种物理场。
当高压电源施加高电压时，电场会在导线或电介质中产生。
这个电场会使得带电粒子受到电力作用，从而产生电流。
在高压电器的工作中，电场的作用是至关重要的。
二、电荷的作用电荷是高压电器工作的基础。
电压的产生离不开电荷分布的不均匀性。
当高压电源施加电压时，正电荷和负电荷会在导线或电介质中相互吸引，从而形成电压。
这个电荷的分布会随着电压的变化而发生改变。
电荷的作用决定了高压电器是否正常工作。
三、电容的作用电容也是高压电器工作的一个重要元素。
电容是指存储电荷的器件。
在高压电器中，电容的作用是稳定电压，从而保证电路的正常工作。
当高压电源施加电压时，在电容中会存储一些电荷。
当电容电压达到一定程度时，电容会释放掉电荷，供电器继续运行。
电容的作用可以避免电荷损失和电压波动。
四、高压开关的作用高压开关是高压电器中的重要组成部分。
它的作用是在高压电器中打开和关闭电路。
当高压电器需要停止工作时，高压开关会切断电源，使电路中断。
当高压电器需要工作时，高压开关会连接电源，使电路闭合。
高压开关的作用是保护高压电器的正常运行。
五、绝缘的作用绝缘是高压电器工作的重要因素。
高压电器中会产生高电压，而高电压容易引起电弧放电和漏电等现象。
为了避免这些问题，需要在电路中加入绝缘材料。
绝缘材料可以有效隔离电场，从而保护高压电器的正常工作。
绝缘的作用可以防止电流泄露和电压损失。
六、保护装置及控制装置的作用高压电器工作时，需要配备相应的保护装置和控制装置。
保护装置主要用于监测高压电器的工作状态，一旦发生异常情况会迅速切断电源，避免事故发生。
控制装置主要用于调节高压电器的工作参数，如电压、电流等。
高压电器安全知识
高压电器安全知识指的是在使用和操作高压电器时需要注意的安全规范和注意事项。
高压电器是一种具有较高电压和电流的电气设备，一旦操作不当或发生故障，会对人身安全产生严重的威胁。
因此，掌握高压电器安全知识对于保障人员的生命财产安全至关重要。
下面是关于高压电器安全知识的详细介绍。
一、高压电器的定义和分类高压电器是指工作电压在1000V及以上的电气设备。
按照电流的大小，高压电器可以分为高压电源、高压开关设备、高压测量设备和高压保护设备等。
二、高压电器的危险性高压电器具有较高的电压和电流，一旦操作不当或发生故障，容易造成电击、电火灾等严重事故。
同时，高压电器在工作时会产生较多的电磁辐射，存在对人体健康的潜在危害。
三、高压电器的安全防护措施1. 建立和完善相关的高压电器安全管理制度，明确安全责任和工作流程。
2. 操作人员必须具备一定的电气知识和技能，经过相关培训和考核合格后方可上岗。
3. 在高压电气设备周围设置符合标准的警示标志和安全警示标识，并确保清晰可见。
4. 确保高压电器设备的接地良好，并定期进行接地检测。
5. 保持工作环境的整洁和干燥，禁止在高压电器设备周围存放易燃易爆物品。
6. 定期检查高压电器设备及电气线路的安全状况，及时发现和处理隐患。
7. 在操作高压电器设备时，必须戴好绝缘手套和绝缘鞋，并配备绝缘工具进行操作。
8. 禁止在高压电器设备上进行随意修理、改装或调试，必须由专业人员来操作。
9. 在操作高压电器设备时，应使用防护设备，如防护眼镜、防护面罩等。
10. 在高压电气设备发生故障或事故时，应立即切断电源并采取相应的救援措施。
四、高压电器事故的预防和处理1. 定期进行高压电器设备的巡检和维护，并做好相关记录。
2. 加强对操作人员的安全培训和教育，强化安全意识和自我保护能力。
3. 对高压电器设备进行定期检测和维修，确保设备的正常运行。
4. 发现高压电器设备存在隐患或故障时，应立即通知维修人员进行处理。
高压电器安全知识（二篇）
高压电器安全知识在高压电器产品样本、图样、技术文件、出厂检验报告、型式试验报告、使用说明书及产品名牌中，常采用各种专业名词术语，它们表示产品的结构特征、技术性能和使用环境。
了解和掌握这些名词术语可为工作带来许多便利，现将高压电器常用的名语术语作一介绍。
一、高压开关设备术语1.高压开关——额定电压1kV及以上主要用于开断和关合导电回路的电器。
2.高压开关设备——高压开关与控制、测量、保护、调节装置以及辅件、外壳和支持件等部件及其电气和机械的联结组成的总称。
3.户内高压开关设备——不具有防风、雨、雪、冰和浓霜等性能，适于安装在建筑场所内使用的高压开关设备。
4.户外高压开关设备——能承受风、雨、雪、污秽、凝露、冰和浓霜等作用，适于安装在露天使用的高压开关设备。
5.金属封闭开关设备；开关柜——除进出线外，其余完全被接地金属外壳封闭的开关设备。
6.铠装式金属封闭开关设备——主要组成部件(例如断路器、互感器、母线等)分别装在接地的金属隔板隔开的隔室中的金属封闭开关设备。
7.间隔或金属封闭开关设备——与铠装式金属封闭开关设备一样，其某些元件也分装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。
8.箱式金属封闭开关设备——除铠装式、间隔式金属封闭开关设备以外的金属封闭开关设备。
9.充气式金属封闭开关设备——金属封闭开关设备的隔室内具有下列压力系统之一用来保护气体压力的一种金属封闭开关设备。
a.可控压力系统；b.封闭压力系统；c.密封压力系统。
10.绝缘封闭开关设备——除进出线外，其余完全被绝缘外壳封闭的开关设备。
11.组合电器——将两种或两种以上的高压电器，按电力系统主接线要求组成一个有机的整体而名电器仍保持原规定功能的装置。
12.气体绝缘金属封闭开关设备——封闭式组合电器，至少有一部分采用高于大气压的气体作为绝缘介质的金属封闭开关设备。
13.断路器——能关合、承载、开断运行回路正常电流、也能在规定时间内关合、承载及开断规定的过载电流(包括短路电流)的开关设备。
《高压电器》课件
高压电器设计的基本原则与流程
总结词
高压电器设计的基本原则与流程
详细描述
高压电器设计应遵循安全、可靠、经济、环保等原则，同时需考虑使用环境、技 术参数、设备尺寸等因素。设计流程一般包括需求分析、方案设计、详细设计、 优化改进等阶段，每个阶段都有相应的设计要求和规范。
高压电器的材料选择与加工工艺
《高压电器》PPT课件
目录
CONTENTS
• 高压电器概述 • 高压电器的基本原理 • 高压电器的应用 • 高压电器的设计与制造 • 高压电器的维护与检修 • 案例分析
01 高压电器概述
CHAPTER
高压电器的定义与分类
总结词
高压电器是一种用于高压电力系统的设 备，根据其功能和应用场景有多种分类 。
和大修，包括更换损坏的部件、修复电路等。
维修记录
03
对每次维修和试验的结果进行记录，以便对设备的运行状况进
行跟踪和管理。
06 案例分析
CHAPTER
案例一：某高压开关柜的设计与制造
总结词
设计理念、制造工艺、应用场景
设计理念
介绍高压开关柜的设计原则、安全性 能要求和结构特点。
制造工艺
详细阐述高压开关柜的制造过程，包 括材料选择、加工工艺、装配流程等 。
高压电器的发展历程与趋势
总结词
随着科技的不断进步，高压电器的发展历程不断演变 ，未来将朝着更加智能化、高效化和环保化的方向发 展。
详细描述
高压电器的发展历程经历了多个阶段，从最早的机械式 高压电器到后来的真空和组合式高压电器，再到现在的 智能高压电器。随着科技的不断进步，高压电器的性能 和质量也在不断提高，同时也在不断探索新的材料和工 艺，以实现更加高效、可靠和环保的高压电器。未来， 高压电器将朝着更加智能化、高效化和环保化的方向发 展，为电力系统的安全、稳定和经济运行提供更加可靠 的保障。
低压电器与高压电器基本知识
按灭弧介质分有空气式和真空式 ( 目前国产多为空气式 ) ； 按操作方式分有手动操作、电动操作和弹簧储能机械操作； 按极数分有单极式、二极式、三极式和四极式；按安装方 式分有固定式、插入式、抽屉式和嵌入式等。低压断路器容量范 围很大，最小为 4A ，而最大可达 5000A 。
交
流
直
接
流
触
接
器
触
器
基本结构： 电磁机构：由线圈、动铁心（衔铁）和静铁心组成
低压电器元件
低压电器的分类
一、电器的定义
凡是自动或手动接通和断开电路，以 及能实现对电路或非电对象切换、控制、保 护、检测、变换和调节目的的电气元件统称 为电器。
工作在交流电压1200V，或直流电压 1500V及以下的电路中起通断、保护、控制 或调节作用的电器产品叫做低压电器。
二、低压电器的分类
断路器的选用：
一般选用原则
(1)根据用途选择断路器的型式及极数； 根据最大工作电流选择断路器的额定电流；根据需要选择
脱扣器的类型、附件的种类和规格。具体要求是： ①断路器的额定工作电压≥线路额定电压； ②断路器的额定短路通断能力≥线路计算负载电流； ③断路器的额定短路通断能力≥线路中可能出现的最大短路
DZ20系列塑壳式断路器额定绝缘电压为660V, 交流
50Hz或60Hz，额定工作电压380V及以下，额定电流至 1250A，一般作为配电用，额定电流225A及以下和4 00Y型
的断路器亦可作为保护电动机用。在正常情况下，断路器 可分别作为线路不频繁转换及电动机的不频繁起动之用。
电气设备国标
电气设备国标
电气设备国标是指中国国家标准的电气设备标准，它规定了电气设备的术语、定义、分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等方面的要求。
下面将详细介绍电气设备国标的详细介绍：
术语和定义：
电气设备：指电力系统中用于变换、传输、分配电能以及控制、测量、保护用电的设备。
高压电器：指交流电压在1000V以上或直流电压在1500V以上的电器。
低压电器：指交流电压在1000V以下或直流电压在1500V以下的电器。
分类：
电气设备可以根据其使用环境、功能、结构等特点进行分类。
高压电器包括断路器、隔离开关、负荷开关、接触器等。
低压电器包括熔断器、断路器、接触器、热继电器等。
技术要求：
电气设备应符合国家相关标准，并具备可靠性、安全性、性能稳定等特点。
电气设备应具有良好的电磁兼容性，以减少对周围环境的干扰。
电气设备应具有良好的耐候性和耐腐蚀性，以适应各种环境条件。
试验方法：
电气设备应按照国家相关标准进行试验，包括型式试验、出厂试验和抽样试验等。
试验包括电气性能试验、机械性能试验、环境适应性试验等。
检验规则：
电气设备应按照国家相关标准进行检验，包括外观检查、尺寸检查、性能测试等。
对于批量生产的电气设备，应进行抽样检验，以确保产品质量。
标志、包装、运输和贮存：
电气设备上应有明显的标志，包括产品名称、型号、规格、制造厂名等。
电气设备的包装应符合国家相关标准，确保产品在运输过程中不受损坏。
电气设备在运输和贮存过程中应避免潮湿和腐蚀，保持设备完好无损。
低压电器与高压电器基本知识
低压电器与高压电器基本知识目录一、低压电器概述 (2)1.1 低压电器的定义与分类 (3)1.2 低压电器的作用与特点 (3)二、高压电器概述 (5)2.1 高压电器的定义与分类 (6)2.2 高压电器的作用与特点 (7)三、低压电器的基本原理与结构 (9)3.1 电磁原理 (9)3.2 电气原理 (10)3.3 结构特点 (11)四、高压电器的基本原理与结构 (12)4.1 电磁原理 (13)4.2 电气原理 (14)4.3 结构特点 (15)五、低压电器的选用与维护 (16)5.1 选用的原则与方法 (17)5.2 使用与维护的注意事项 (18)六、高压电器的选用与维护 (20)6.1 选用的原则与方法 (21)6.2 使用与维护的注意事项 (23)七、低压电器与高压电器的比较与应用 (24)7.1 应用场景的对比 (25)7.2 应用的优势与局限 (26)八、低压电器与高压电器的发展趋势 (27)8.1 技术创新的方向 (29)8.2 行业发展的趋势 (30)一、低压电器概述定义：低压电器是一种在低压电路中发挥作用的电气组件，它们主要用于控制电流和电路的开关状态，实现电路的接通、断开、转换和保护等功能。
分类：根据不同的用途和结构特点，低压电器可分为开关电器（如刀开关、断路器等）、保护电器（如熔断器、漏电保护器等）、控制电器（如接触器、继电器等）以及组合电器（由多种电器组合而成的设备）等。
主要功能：低压电器的主要功能包括控制电路的通断、保护电路和设备免受过度电流、短路和漏电等异常情况的损害，以及实现对电气设备的远程控制等。
应用领域：低压电器广泛应用于各种电气系统中，如住宅、商业建筑、工业设施、交通运输、农业等领域。
它们是实现电力系统自动化和智能化不可或缺的重要组成部分。
随着电气技术的不断发展，低压电器在性能、功能、智能化等方面也在不断进步，为各种电气系统的安全、可靠、高效运行提供了重要保障。
高低压电器基础知识
基础知识：高压电器概述高压电器是电力系统中使用比较广泛的一种设备，但在我国由于缺乏明确的标准化定义，因此各种场合使用的这一术语，其含义有一定的出入。
这儿介绍的是高等教科书中介绍的并为多数人认同的概念。
高压电器概述高压电器是电力系统中使用比较广泛的一种设备，但在我国由于缺乏明确的标准化定义，因此各种场合使用的这一术语，其含义有一定的出入。
这儿介绍的是高等教科书中介绍的并为多数人认同的概念。
1、高压电器定义国际上公认的高低压电器的分界线交流是1kV（直流则为1500V）。
为交流1kV以上为高压电器，1kV及以下为低压电器。
高压电器是在高压线路中用来实现关合、开断、保护、控制、调节、量测的设备。
一般的高压电器包括开关电器、量测电器和限流、限压电器。
但有时也把变压器列入高压电器（如电机工程学会中高压电器分专委会）。
西安高压电器研究所是1958年在规划的西安开关整流器厂中央试验室基础上由一机部批准成立的，因该所当时明确为西安建设中的开关、电瓷、电容、绝缘和变压器厂开展研究开发、试验服务，涉及开关、变压器、保护电器、量测电器等各专业，因此定名为高压电器研究所，该名称一直延续至今。
2、高压电器分类及功能2.1开关电器主要用来关合与开断正常电路和故障电路，或用来隔离电源、实现安全接地的一种高压电器设备。
1）高压断路器：不仅能关合、开断正常的负荷电流（包括空变、空线、空缆等），也用来开合故障电流，且当发生短路故障（或其它异常运行状态、欠压、过流等）时可以实现自动分闸、自动重合闸。
因此高压断路器是一种多功能的自动开关。
2）熔断器：俗称保险。
当负荷电流过载到一定值，或出现故障电流时能自动熔断而开断。
分为限流熔断器及喷射式熔断器。
3）负荷开关：能开合负荷电流（含容性、感性负载电流），有时能关合短路电流但不能开断短路电流。
4）接触器：只有一个休止位置，非手动操作就能关合、开断及承载正常电流及规定的过载电流的开断、关合位置。
高压电器简介
高压电器简介1高压电器概述什么是高压电器？顾名思义就是用于高电压的电器，一般指电压在1KV及以上的电气设备，它量多、面广、广泛应用于电力网络的各级电压系统和工厂、农业以及高层建筑的照明中。
高压电器在电力系统总起着控制、保护和测量的作用。
高压电器种类和产品主要有哪些？高压电器种类很多，按照它在电力系统中的作用可分为：1.开关电器：如断路器、隔离开关、负荷开关、接地开关等；2.保护电器：如熔断器、避雷器；3.测量电器：如电压互感器、电流互感器；4.限流电器：如电抗器、电阻器；5.成套电器与组合电器；6. 其他：如电力电容器；2高压熔断器2.1高压熔断器的型号对容量较小而且不太重要的负载中，广泛使用熔断器为输、配电线路及电力变压器（包括电压互感器）的过载及短路保护。
它的结构简单，易于维护检修，类型有户内与户外型，型号含义表示如下图所示：RW型户外高压跌落式熔断器，用于10KV，交流50Hz的送配电线路及配电变压器进线侧作短路和过负荷保护。
RN系列高压熔断器适用于高压送、配电线路、电力变压器、电路互感器、电力电容器等电气设备的过载及短路保护2.2高压熔断器的作用及工作原理其作用原理非常简单：我们知道，当电路如果发生短路时瞬间的电流会非常高，同时会使导电线发热。
如果电路中没有熔断器来保护，那么很可能就烧坏用电设备了。
为了保护用电设备不会被偶然短路而烧坏，人们发明了熔断器并将其串联接入电路中，其关键部分就是熔点较低的特殊金属导线或导电片，当发生短路、过载等产生的大电流会时熔断器的导电部分升温、达到熔点熔化、断开而失去链接切断了电流。
从而保护了用电设备。
保险丝大保险管家应该听说过，那便是熔断器了。
如下图所示一些适用于低电压环境下的低压熔断器，它们广泛应用于各种电气设备及数码电子产品内部。
高压熔断器：工作原理基本一样，主要区别是熔丝管中填充用于灭弧的石英砂细粒。
其主要应用于高压环境下，如高压输电线路、变压器、变电所等环境起到为防止电器设备因过载和短路而烧坏的作用。
什么是高压电器
什么是高压电器
高压电器是在高压线路中用来实现关合、开断、爱护、掌握、调整、量测的设备。
一般的高压电器包括开关电器、量测电器和限流、限压电器。
国际上公认的凹凸压电器的分界线沟通是1kV（直流则为1500V）。
为沟通1kV以上为高压电器，1kV及以下为低压电器。
在高压电器产品样本、图样、技术文件、出厂检验报告、型式试验报告、使用说明书及产品名牌中，常采纳各种专业名词术语，它们表示产品的结构特征、技术性能和使用环境。
高压电器与低压电器的区分：
电压
低压电器：沟通1200V、直流1500V及以下的电器。
沟通主要有以下几个常用电压等级：沟通1140、660、380、220、36V；
高压电器：额定电压在3KV以上的电器。
国家标准：中压：3、6、10、(20)、35；高压：66、110、220；超高压：330、500、750.
传电
从传电来说，电压够大的时候电阻会突然减小，于是传播电流的速度就会变快。
危急性
从危急性来说，高压电器基本上是碰上了立即就会死掉（我指的是碰上了导电中的高压电器的导线，没有爱护的部分）。
低压电器你遇到
了里面的导线也有救活的可能，甚至没有多少损害或没有损害。
外表
外表上来讲，高压电器一般来说有许多层防护。
高压电器的种类、在电力系统中的作用对高压电器的基本要求
高压电器的种类、在电力系统中的作用对高压电
器的基本要求
1．根据高压电器在电力系统中所起的作用，可将其分为以下几大类：
（1）开关电器如断路器、隔离开关等。
（2）保护电器如熔断器、避雷器等。
（3）测量电器如仪用互感器等。
（4）限流电器如电抗器、电阻器等。
（5）其他如电容器、成套或组合电器等。
2．高压电器是构成电力系统的重要元器件，在电力系统中主要起以下作用：
（1）关断高压线路或负荷，控制电能的供、断，改变系统的运转方式，断开故障电流。
（2）保护线路和设备不受大电流和过电流的危害。
（3）将需要检测、修理、更换或安装的设备与高压电源隔离，保证人员与设备的安全。
（4）将高电压和大电流降低到可以用仪表来直接进行测量的程度。
3．为了进一步保证电力系统能安全、正常地运转，高压电器应满足以下基本要求：
（1）绝缘必须可靠。
由于绝缘要承受工作电压的长期作用和各种过电压的短时作用，所以要求绝缘性能良好。
（2）在正常运转情况下，其温升应当符合有关标准。
（3）当系统内某一环节发生短路时，处于该环节的各种高压电器应能承受短路电流所产生的热效应和电动力效应而不致损坏。
（4）能可靠地进行控制、保护，并具备规定的测量精度。
（5）能适应一定的自然条件。
尤其是室外型高压电器，在规定的使用环境条件下，应能正常工作。
（6）结构简单，便于维护操作和监视。
此外，有些电器还应具备防爆性能及体积小、重量轻等特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1·高压电器：是指额定电压在3000V及以上的电器。
分类：中压：10kv，35kv；高压：72.5kv，126kv，252kv；超高压：500kv；特高压：1000kv
2·绝缘距离确定的实验方法：①一分钟工频耐压法②雷电冲击的耐压实验法
3·首开极(相)：开断三相电流时，首先熄灭电弧的一极称为首开极。
4·三相电路不同时关合的原因：①机械上三对触头不是在关合过程中不是同时闭合的②两触头之间存在预击穿导致电路提前关合③三触头上的电压相位不同
5·涌流：关合电容器组时在开关电器K刚关合时出现幅值很大的高频振荡电流叫做涌流。
6·近区故障：是指在距断路器出线端较短距离的架空线上发生的短路，在此距离下短路产生的第一峰值电压的大小和恢复电压的平均起始上升速度综合起来对熄弧最为不利。
7·失步开断：并联的发动机可能由于失去巨大的有功负载而引起转子加速旋转，造成两发电机失步，在这一情况下断路器的开断，通常叫做失步开断或反相开断。
8·异地接地故障：在中兴点不接地的电网中当线路的一相接地时，电网并不发生短路，仍允许在一定时间内继续运行，在此期间，另一相又发生接地，则电网发生短路，断路器将进行开断，这种开断方式叫做开断异相接地故障。
9·固有恢复电压的参数：单频①峰值时间t3 ②恢复电压峰值uc（+时延td）；多频①恢复电压峰值uc ②第一波幅值u1 ③第一波幅时间t1 ④峰值时间t2 （+时延td）
10·开断小电感电流时的三种过电压：载流过电压，多次重燃过电压，三相同时开断过电压。
11·开断电容性电流时产生操作过电压
12·改善弧隙上恢复电压波形方法：与弧隙并联低值电阻；分布状况的方法：在弧隙上并联均压电容；抑制过电压的方法：①并联低值电阻②R-C串联装置与氧化锌避雷器并联。
13·什么时候采用并联低值电阻：①当断路器预定工作地点的恢复电压起始部分上升的速度非常陡②断路器灭弧装置的开断能力又随恢复电压的起始部分上升速度的增大而急剧下降时采用。
七
14·断路器的4+4个参数：额定电压，额定电流，额定短时耐受电流，额定峰值耐受电流
+ 额定短时开断电流，额定短路关合电流，开断时间，合闸时间
15·少油式断路器在结构上常见的两种类型：悬壁式和落地式。
16·用变压器油做灭弧介质的优点：①使电弧与空气隔离②油气化分解成吹弧气体（氢气）③氢气具有最好的导热性和最小粘度，利于熄弧。
17·利用64页图对比分析外能吹弧与综合吹弧装置的工作原理
外能吹弧：活塞4与杆7连在一起，开断电路时活塞在弹簧的的作用下将桶内的油压入灭弧室的吹弧道，对电弧进行横吹，使之熄灭。
特点：①吹弧力量基本上与开断电弧大小无关，燃弧时间基本上为一常数②熄弧后活塞可以将油压入燃弧区以加速燃弧区的游离气体排出灭弧室，提高触头间隙的介质恢复强度，利于自动重合闸③在开断小电感电流时容易产生过电压
综合吹弧：活塞4与杆7不是连在一起的，在开断小电流时，灭弧室内压力不高在杆7下降后，活塞在弹簧力的作用下也下降，驱动油进入吹弧道吹弧，在开断大电流时，由于灭弧室的压力较高，作用在活塞4下表面向上的力大于弹簧的压力，此时活塞不下降，类似于自能吹弧装置一样工作，只是在熄弧后灭弧室压力下降时，活塞才下降驱动油进入吹弧道以加速游离气体排出。
18·利用74页速度行程曲线变化的物理过程并分析刚分速度大小对各过程的影响
区域1：动触头在开断弹簧的作用下速度v上升的很快。
区域2：开断弹簧的作用力减小，动触头系统速度增高阻力增大，导致动触头的加速度减小。
区域3：电弧熄灭，动触头受到缓冲器的阻尼作用速度急剧较小的零。
①电弧达到一定长度所用时间减少，即燃弧时间减少②减少弧隙间的金属蒸汽的数量从而改善灭弧条件③减少电弧能量和开断大电流时灭弧室内的压力数值。
V过大：①断路器有更强的开断弹簧②增大动触头运动系统的各部件的机械强度③需要增大灭弧装置的长度。
19·真空电弧的两种类型：扩散型和聚集型。
20·纵磁场触头中磁场的作用：①电弧的电压大为下降，从而触头的电腐蚀速率大大减少②电弧由扩散型转变为聚集型的电流增大，从而弧隙的开断电流增大。
21·真空灭弧室外壳材料三种的优缺点：
①玻璃：优点：容易加工，透明，有很好的气密性和高的绝缘强度，可以与多种金属封接，封接设备工艺和所需设备简单，缺点：不能承受强烈的冲击和软化温度较低。
②高氧化铝陶瓷：优点：机械强度比玻璃高，很高的气密性和绝缘强度，可以与一些金属焊接但焊接工艺和设备复杂，软化温度高，缺点：价格高，不透明，一旦烧制成型很
难改变其形状。
③微晶玻璃：不透明，不透气，不吸水，机械强度和冲击强度更高，很好的绝缘强度软化温度高。
22·高压真空断路器对触头材料的要求：高的导热率，导电率，机械强度，小的接触电阻，小的电磨损速率，高的开断能力，小的截断电流，高的击穿电压，高的抗熔焊能力，低的含气量。
23·与油断路器相比，真空断路器的特点：
①熄弧在密封的容器中完成，不会对周围的绝缘间隙造成闪络或击穿②燃弧时间短，能量少，触头的电磨损率低，使用寿命长，便于频繁操作③对操作机构要求操作功小，对传动机构的强度要求也降低，体积小，真空断路器的体积较小，质量较轻。
④灭弧装置和触头不用维修，维护工作大为简单⑤灭弧介质为真空，没有爆炸和火灾的危险。
24·真空灭弧室使用的要求：①安装时外壳应悬浮，不受合闸力的冲击力②波纹管不应受扭转力③封接结构解体后封接环上应粘有粘瓷，表明封接结构足够好④封接环，固定环若电镀，镀层厚度要足够。
25·SF6气体分解的条件：①六氟化硫气体在电晕，电弧或高温加热的条件下分解②在金属蒸汽和水分的参与下分解。
危害：①分解产物覆盖在导体表面会影响到电性能②产生很大的腐蚀作用，将降低表面的光洁度和电阻率③产物中含有对人体有害的物质。
预防措施：严格控制含水量和增加吸附剂。
26·六氟化硫气吹灭弧装置的优点：①可以提高单断口的额定电压和开断电流②切断小电感电流时较少发生截流现象，切断架空线不会发生多次重击穿，能承受快速上升的瞬态电压③燃弧时触头不会被氧化而且磨损和烧蚀不明显，气体可以自动符合，这样满容量开断次数增加，检修周期就可以延长④可以集成全封闭气体绝缘变电站。
27·瓷瓶支持敞开式（瓷柱式）和金属封闭式（罐式）SF6断路器的优缺点：瓷柱式：结构简单，用气量少，金属用量少，组合性强，价格适宜，不能安装电流互感器，抗震性能欠佳，其灭弧室很难与气体绝缘变电站中使用的灭弧室通用。
罐式：抗震性能好，大部分部件和气体绝缘变电站通用，可以安装电流互感器，结构复杂，用气量多。
28·熔断器的结构：角状熔断器，跌落式熔断器和石英砂熔断器。
29·鉴于隔离开关的工作特点，在结构上应满足要求：
①在分开状态下，应该有明显的间隙②同极触头间的耐受电压应比每相导体对地绝缘以及相之间的绝缘的耐受电压大10%-15%③分开时能破碎覆盖在触头的一定厚度的冰层④在隔离开关本身或其操作机构上应有锁扣装置⑤在带有接地装装置的隔离开关中，应保证接地装置的触头和隔离开关的触头只有一个是闭合而里一个是断开的。
30·高压开关的机构通常组成部分以及作用：
①操动机构：是开关合闸的动力装置。
②传动机构：连接操动机构和触头行程机构的中间环节，起着传递和改变力的大小和方向的作用③触头行程机构：改变传动机构的运动方式以满足触头行程，速度和轨迹条件的机构④分闸动力装置：⑤缓冲器：吸收运动机构不能耗尽的动能，使之不发生返回现象。
31·高压电器的四种操动机构和应用场合：①手动操动机构：在110kv以下的高压隔离开关中使用较为普遍，不用于操作电压不高于10kv开端电流不大于3.15ka的断路器②电磁操动机构：额定电压为110kv以下的断路器中③弹簧操动机构：额定电压为110kv以下的断路器④液压操动机构：应用于电压高于110kv的高压和超高压开关中。
32·断路器的开断能力试验电源分类有：电网试验，冲击同步发电机试验，振荡回路试验，合成回路试验。
33·合成回路试验的优点：①要求设备的容量少，投资少，特别用来试验电压较低的断路器，经济效果更好②电源的电流较小，当发生断路器开断失败时不会发生破坏性事故③价值或国际承认。
缺点：①试验操作比较复杂，试验参数的调节比较费事②试验结果的等价性有待进一步验证，特别是i的加入时刻需要仔细研究③不适用于长燃弧时间的断路器。
