田楼水厂机电安装施工方案
水厂设备安装项目实施方案
![水厂设备安装项目实施方案](https://img.taocdn.com/s3/m/163785b7f80f76c66137ee06eff9aef8951e4877.png)
水厂设备安装项目实施方案一、项目背景随着城市人口的增加和工业发展的迅速扩张,水厂设备的安装成为了当前城市建设中的重要环节。
为了保障城市居民的日常生活用水和工业生产用水,水厂设备的安装项目必须得到高度重视和认真实施。
二、项目目标1. 实现水厂设备的高效安装,确保设备正常运行;2. 提高水厂设备的安装效率,缩短工期;3. 保证水质安全,保障城市居民和工业用户的用水需求。
三、项目实施方案1. 确定项目实施计划在项目启动前,需要制定详细的实施计划,明确项目的时间节点、任务分工以及所需资源等。
同时,要根据实际情况调整和优化计划,确保项目能够按时、高效地完成。
2. 确保安装人员技术过硬水厂设备的安装需要专业的技术人员进行操作,他们必须具备丰富的安装经验和专业的技术知识。
因此,在项目实施过程中,要对安装人员进行严格的技术培训和考核,确保他们能够熟练、高效地完成安装任务。
3. 严格遵守安全操作规程在安装过程中,安全永远是第一位的。
所有安装人员必须严格遵守安全操作规程,佩戴好安全防护用具,确保安装过程中不发生任何安全事故。
4. 加强沟通协调项目实施过程中,各相关部门和人员之间需要加强沟通协调,及时解决项目中出现的问题和难题,确保项目能够顺利进行。
5. 完善验收机制在安装完成后,需要建立完善的验收机制,对安装的设备进行严格的检测和验收,确保设备安装质量达到标准要求。
四、项目实施效果通过以上实施方案的执行,水厂设备安装项目将会取得以下效果:1. 设备安装质量得到保障,设备正常运行;2. 安装工期得到缩短,项目进度得到提升;3. 水质安全得到保障,居民和工业用户的用水需求得到满足。
五、结语水厂设备安装项目的实施方案是确保项目顺利进行和取得良好效果的重要保障。
只有严格按照实施方案进行执行,才能够保证项目的顺利进行和取得预期效果。
希望全体项目人员能够共同努力,按照实施方案的要求,确保项目的顺利完成。
水厂设备的安装施工方案与技术措施
![水厂设备的安装施工方案与技术措施](https://img.taocdn.com/s3/m/b619f297f01dc281e43af082.png)
水厂设备的安装施工方案与技术措施本工程中的主要设备有:回转式格栅除污机、旋转式固液分离机、螺旋压榨机、砂水分离器、水下搅拌器、水处理设备螺旋爆冷器、加氯机、污泥回流泵、浓缩脱水一体机等设备。
1.1 设备安装应注意①设备进场后现场施工人员、材料人员会同建设单位、生产厂家,当面开箱清点、验收,做好记录三方签字,由现场仓库保管。
②设备就位前,必须验收基础,按图检查基础的纵、横向,座标中心线,用水平仪检查标高,是否在允许偏差范围内,做好记录,签字存档,方可施工。
③安装人员必须熟悉图纸,了解设备位置,确定设备在基础上的方位。
④设备安装完毕到正式使用前,有一段时间间隔,对装好的设备要妥善保管,对主要设备的精密仪表要用木箱、塑料薄膜盖好,以免搞脏损坏。
⑤在管道工未配管前,设备上的进出口应有临时盲板盖好,以免异物进入机体。
⑥在管道工未配管前,设备上的进出口应有临时盲板盖好,以免异物进入机体。
⑦设备安装完毕后,应将随机组带来的配件按清单清点入库保管。
⑧设备安装应由专业人员进行,吊装的绳索捆绑的位置应正确。
1.2泵类设备安装本工程中的水泵由以下几种类型泵:回流泵、污泥泵、潜水泵。
①水泵的安装,水平度要求高,联轴对中要求高,安装精度应符合产品说明书的规定,以及施工验收规范的规定。
否则,会由于安装质量不佳影响到设备正常使用。
②水泵安装工艺流程基础检查放线索→放置垫铁→机座安装→检查泵体→安装找标高、找平、找正→泵体安装→垫铁点焊固定→中间验收→二次灌浆抹面→养护加油清扫准备试车→检查管道已安装完毕并符合要求→送电、电机空载试转→联轴、操作启动试运转。
③整体安装的泵、纵向安装水平偏差不应大于0.1mm/m,横向安装水平偏差不应大于0.2mm/m,污泥泵找正基准面应选用水泵出水口法兰平面,找平基准面应选用水泵叶轮传动轴,可采用吊线法测量或用水平尺校准。
进水潜污泵安装时,水泵出水管的垂直度应小于0.1mm/m,④水泵在安装前盘车检查,要灵活,无阻滞、无卡住现象。
水厂设备安装施工方案
![水厂设备安装施工方案](https://img.taocdn.com/s3/m/aa2a093b59fafab069dc5022aaea998fcc2240d8.png)
一、概述为确保水厂设备安装施工的质量和进度,满足生产要求,特制定本施工方案。
本方案依据国家相关标准和规范,结合水厂工程实际情况编制,旨在指导施工过程中各项工作的顺利进行。
二、编制依据1. 《建筑给水排水设计规范》GBJ15-882. 《给排水工程结构设计规范》3. 《给排水管道施工及验收规范》GBJ69-844. 《电气装置安装工程低压电器施工及验收规范》5. 《水景喷泉工程技术规程》CECS218-20076. 《城市绿化工程施工及验收规范》CJJ/T82-997. 《建筑安装工程施工及验收规范》8. 《机械设备安装工程施工及验收通用规范》GB50231-20099. 《压缩机、风机、泵安装工程施工及验收规范》GB50278-2010三、施工内容1. 设备安装:包括水泵、臭氧发生器、活性炭池、砂滤池、加药系统、自控系统等。
2. 管道安装:包括给水管道、排水管道、消防管道、电缆桥架等。
3. 电气安装:包括变配电系统、控制系统、照明系统等。
四、施工方法及措施1. 设备安装(1)设备进场前,对设备进行验收,确保设备质量符合要求。
(2)设备安装过程中,严格按照施工图纸和设备说明书进行操作。
(3)设备安装后,进行试运行,确保设备运行正常。
2. 管道安装(1)管道材料进场前,对材料进行验收,确保材料质量符合要求。
(2)管道安装前,对管道进行清洗、除锈、防腐处理。
(3)管道安装过程中,严格按照施工图纸和规范要求进行操作。
(4)管道安装后,进行试压、吹扫,确保管道无泄漏、无污染。
3. 电气安装(1)电气设备进场前,对设备进行验收,确保设备质量符合要求。
(2)电气安装过程中,严格按照施工图纸和规范要求进行操作。
(3)电气安装后,进行调试、试验,确保电气系统运行正常。
五、施工进度计划1. 设备安装:预计工期为30天。
2. 管道安装:预计工期为45天。
3. 电气安装:预计工期为20天。
六、安全和环保措施1. 施工现场设置安全警示标志,确保施工安全。
水机安装施工方案
![水机安装施工方案](https://img.taocdn.com/s3/m/b67d6d2624c52cc58bd63186bceb19e8b8f6ec01.png)

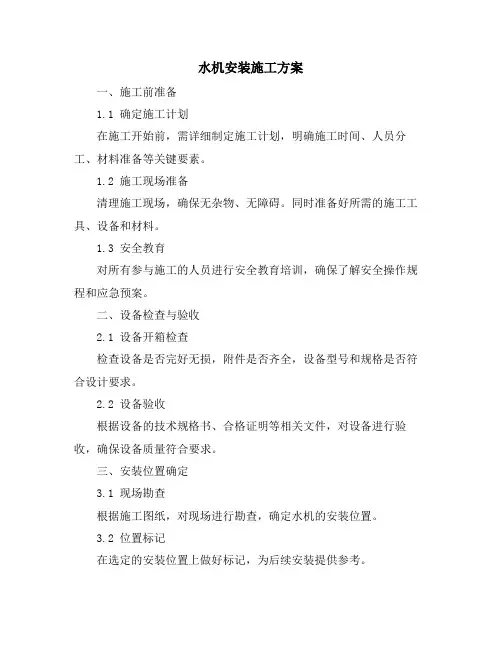

水机安装施工方案一、施工前准备1.1 确定施工计划在施工开始前,需详细制定施工计划,明确施工时间、人员分工、材料准备等关键要素。
1.2 施工现场准备清理施工现场,确保无杂物、无障碍。
同时准备好所需的施工工具、设备和材料。
1.3 安全教育对所有参与施工的人员进行安全教育培训,确保了解安全操作规程和应急预案。
二、设备检查与验收2.1 设备开箱检查检查设备是否完好无损,附件是否齐全,设备型号和规格是否符合设计要求。
2.2 设备验收根据设备的技术规格书、合格证明等相关文件,对设备进行验收,确保设备质量符合要求。
三、安装位置确定3.1 现场勘查根据施工图纸,对现场进行勘查,确定水机的安装位置。
3.2 位置标记在选定的安装位置上做好标记,为后续安装提供参考。
四、管路布局与连接4.1 管路布局根据施工图纸和现场实际情况,进行管路的布局设计。
4.2 管路连接使用合适的管道材料和连接方式,按照设计要求进行管路的连接。
五、电气线路铺设5.1 电缆选择根据设备功率和电气安全要求,选择合适的电缆。
5.2 电缆铺设按照施工图纸和规范,进行电缆的铺设和连接。
六、系统调试与测试6.1 系统检查检查所有安装部件是否完整,连接是否牢固。
6.2 系统调试按照设备说明书和操作规程,进行系统的调试,确保各项功能正常。
6.3 系统测试进行系统测试,记录相关数据,确保系统性能达到设计要求。
七、质量检查与验收7.1 质量检查对施工过程和结果进行质量检查,确保所有安装工作符合设计要求和质量标准。
7.2 验收按照相关规定,组织相关部门进行验收,确保水机安装质量符合要求。
八、安全防护措施8.1 施工现场安全设置安全警示标志,确保施工现场安全。
8.2 设备安全防护对设备进行安全防护,如设置防护栏、警示标志等。
8.3 操作安全对施工人员进行安全操作培训,确保施工过程中的安全。
以上是本次水机安装施工方案的主要内容,施工过程中需严格按照此方案执行,确保施工质量和安全。
水厂安装工程施工方案
![水厂安装工程施工方案](https://img.taocdn.com/s3/m/71cc288c6037ee06eff9aef8941ea76e59fa4a5c.png)
水厂安装工程施工方案一、项目概述1.1 项目名称:XXX水厂安装工程施工1.2 业主单位:XXX水务局1.3 项目地址:XXX市XXXX区XXX路XX号1.4 项目概况:本工程为新建水厂安装工程,总建筑面积XXXX平方米。
本工程包括水处理设备、管道、电气设备、自控仪表等的安装施工。
二、项目背景2.1 项目必要性:随着城市发展,城市对水资源需求日益增长,为满足城市居民日益增长的用水需求,XXX水务局决定新建一座水厂,并进行水厂设备的安装工程。
2.2 项目目标:本项目旨在新建一座水厂,提供清洁饮用水给市民,改善城市用水条件。
2.3 项目施工依据:本工程设计依据《建筑工程》GB50009,施工工艺依据《给水排水工程施工及质量验收规范》GB50242及相关设计文件。
三、施工组织设计3.1 施工总包单位:XXX建设集团3.2 施工单位:本工程施工单位由水利工程施工总承包资质的企业担任。
施工单位应具备相应的水利工程施工资质及相应的人员、设备。
3.3 施工组织机构设计:施工单位应编制详细的施工组织设计方案,包括前期准备、施工工艺、安全、质量、进度管理等内容,并按照相关要求进行报批。
四、安装工程施工方案4.1 设备安装:水处理设备、管道、电气设备、自控仪表等,施工单位应按照设计要求和施工组织设计方案进行安装,确保质量和安全。
4.2 施工工艺:根据设计文件和现场实际情况,施工单位应编制详细的施工工艺方案,确保施工过程合理、安全、高效。
4.3 安全措施:施工单位应制定施工安全计划,落实安全生产责任制,加强现场安全教育和培训,做好施工现场的安全防护措施,保证施工安全。
4.4 质量管理:施工单位应按照设计文件和相关规范要求,严格执行施工质量管理手册,加强对材料、设备的检验把关,确保施工质量。
4.5 进度计划:施工单位应编制详细的施工进度计划,按照计划进行施工,及时发现问题并做出调整,确保施工进度。
4.6 合同管理:施工单位应严格按照合同要求进行施工,并加强与业主单位、监理单位的沟通和协调,确保工程按合同要求完成。
水厂设备安装工程施工方案
![水厂设备安装工程施工方案](https://img.taocdn.com/s3/m/8a03b2550242a8956bece4de.png)

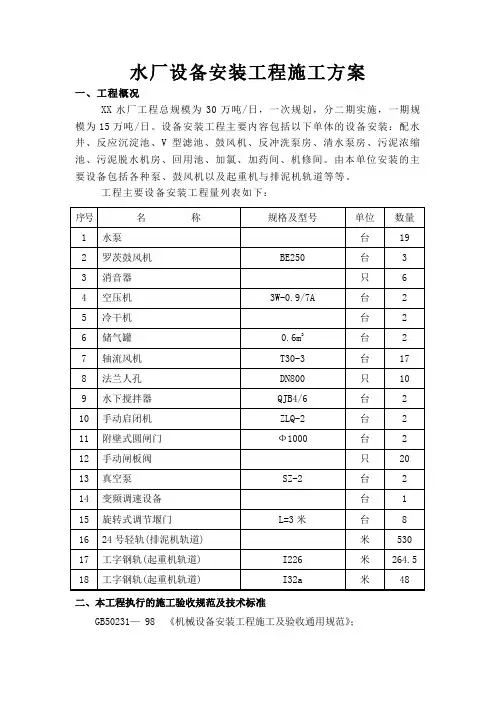

水厂设备安装工程施工方案一、工程概况XX水厂工程总规模为30万吨/日,一次规划,分二期实施,一期规模为15万吨/日。
设备安装工程主要内容包括以下单体的设备安装:配水井、反应沉淀池、V型滤池、鼓风机、反冲洗泵房、清水泵房、污泥浓缩池、污泥脱水机房、回用池、加氯、加药间、机修间。
由本单位安装的主要设备包括各种泵、鼓风机以及起重机与排泥机轨道等等。
工程主要设备安装工程量列表如下:二、本工程执行的施工验收规范及技术标准GB50231— 98 《机械设备安装工程施工及验收通用规范》;GB50275— 98 《压缩机、风机、泵安装工程施工及验收规范》;GB50278— 98 《起重设备安装工程施工及验收规范》;GB50270— 98 《连续输送设备安装工程施工及验收规范》;三、设备安装程序及施工方法1.设备安装施工程序:设备安装一般按以下流程进行。
主要原则是先安装主要或大型设备,再安装其他设备,按最大的设备来确定施工机械,以最精确的设备来确定需要的检测仪表的精度等级,设备安装结束后才能安装与之联接的水管和压力仪表管等。
2 .施工方法1)设备安装工程的准备工作:①、安装前各有关责任人及施工员应先熟悉施工图、规范、说明书等有关技术文件,在此基础上参加图纸会审会议及做好记录。
并向施工班组技术交底。
②、配合土建施工,核对设备安装用的预埋板、预埋管和预埋螺栓的位置,确保其位置准确。
③、搞好现场临时设施,确保设备运输道路符合要求。
④甲供设备列出清单提前一个月上报给监理审核,然后交业主采购,特别是设备基础设计指出由制造厂家出图的,更要提前1-2个月。
2)设备开箱检查验收设备开箱时,甲方及监理人员均应到场,要对设备的外观进行检查,检查各突出部位、压力表、控制器、油管路等,有否破损、漏油、锈蚀、破裂、外包装有否破损,规格型号是否符合定货要求。
检查并清点零部件,是否有破损和缺件,随机文件、合格证及产品说明书是否齐全,核实后做好记录,并请相关单位人员签字。
水厂设备安装工程施工组织设计
![水厂设备安装工程施工组织设计](https://img.taocdn.com/s3/m/cdce011aac02de80d4d8d15abe23482fb4da029e.png)
水厂设备安装工程施工组织设计1、结构合理、安全可靠,符合国家有关规定和标准;2、该安装工程必须严格按照相关施工方案和设计图纸进行施工;3、要根据工程内容、任务量、工期以及安全措施合理分配施工人员和施工设备;4、安装工程施工组织设计必须符合安全生产要求,并严格执行国家有关安全生产法规。
二、施工组织工作内容1、根据设计图纸和相关实施方案,对设备安装工程进行详细的施工组织设计,清楚分析施工中可能出现的问题并提出解决方案;2、根据工程进度和任务量,合理安排施工人员和施工设备,确保施工进度;3、制定好施工方案,明确施工程序和工艺要求,执行到位;4、加强安全教育和安全培训,确保施工人员了解并遵守各项安全规定;5、在施工现场设置专职安全人员,加强安全检查和监督;6、及时协调工程变更和应急处理工作;7、施工完成后,对整个安装工程进行全面的验收,确保质量和安全。
三、安装工程施工组织的注意事项1、设备及材料的保管,要求摆放整齐,分类存放,合理使用;2、采取合理的动火预防措施,禁止在施工现场乱堆乱放物品;3、加强对施工现场环境、设备设施的保养和维护;4、合理使用各种施工机械和设备,确保施工过程中机械设备的安全和稳定性;5、设备安装完毕后,要进行全面的检查和试运行,确保设备的正常使用和安全运行。
四、结论该水厂设备安装工程施工组织设计是一个综合性的工程,必须安排专业人员负责制定合理的施工组织设计,并严格执行。
只有做到施工过程安全可靠,质量合格,才能最大限度地保障水厂设备安装工程的顺利进行。
水厂设备安装工程施工组织设计是一个复杂而细致的工作,需要充分考虑施工现场的各种情况,合理规划和安排施工进程,确保工程的顺利进行。
在进行施工组织设计时,需要考虑到诸多因素,包括施工环境、资源配备、安全管理等诸多方面。
首先,施工组织设计要充分考虑安全生产。
水厂设备安装工程属于高风险的工程项目,因此安全生产是至关重要的。
在施工组织设计中,要明确安全生产的原则和要求,对施工现场进行全面的安全评估,合理设置安全防护设施,加强现场安全管理和监督,严格执行各项安全操作规程,确保施工过程中不发生安全事故。
田楼水厂机电安装施工方案
![田楼水厂机电安装施工方案](https://img.taocdn.com/s3/m/13c33cb2900ef12d2af90242a8956bec0975a5df.png)
田楼水厂机电安装施工方案
一、前言
田楼水厂作为供给居民生活用水的重要设施,机电设备的安装施工至关重要。
本方案将详细介绍田楼水厂机电安装的具体方案和施工流程,以确保设备按照要求高效运行。
二、施工内容
1. 设备清单
•主泵
•污泥回流泵
•荷重水泵
•排污泵
•污泥破碎机
•动力排油系统
•仪表控制系统
2. 安装要求
•设备应按照厂家提供的安装说明进行安装;
•所有设备应固定在指定位置,并做好防震保护;
•排水系统应采用合适的材料,确保污水畅通排放;
•电气系统要求接线紧凑,符合相关电气标准。
3. 施工流程
1.现场勘察:对施工场地进行勘察,确定设备摆放位置;
2.设备吊装:采用专业设备进行设备吊装,保证安全;
3.接入管路:对各种管路进行连接,并测试管路是否畅通;
4.电气接线:对各设备进行电气接线,确保稳定运行;
5.联调测试:对整个设备系统进行联调测试,确保各部分协同工作。
三、安全保障
•施工人员需配备必要的安全防护装备;
•施工现场需设置警示标志,确保通道畅通;
•对施工所需设备进行定期检查,确保设备运行稳定。
四、验收标准
•设备安装完毕后,需进行全面检测,确保各项功能正常;
•各项参数需符合设计要求,并达到相关标准。
五、总结
田楼水厂的机电安装施工方案对水厂的正常运行起着至关重要的作用。
通过详细的施工方案和严格的安全要求,可以确保设备的稳定运行和长期使用。
希望本方案能为田楼水厂机电安装工作提供有效指导,确保工程的高质量完成。
水厂设备安装工程施工方案
![水厂设备安装工程施工方案](https://img.taocdn.com/s3/m/a0bfc78485254b35eefdc8d376eeaeaad0f31656.png)
一、工程概况本工程为某市某水厂设备安装工程,主要包括供水处理设备、输送设备、电气设备、自控设备等。
工程总投资XX万元,工期为XX个月。
为确保工程质量和安全,特制定本施工方案。
二、施工准备1. 施工组织成立以项目经理为组长的施工组织机构,下设施工技术组、安全质量组、材料设备组、进度控制组等,明确各岗位职责。
2. 技术准备(1)熟悉设计图纸和施工规范,确保施工质量。
(2)编制详细的施工方案,包括施工顺序、施工方法、质量标准、安全措施等。
(3)组织施工人员参加技术交底,确保施工人员掌握施工技术和安全要求。
3. 材料设备准备(1)根据施工方案,提前采购各类设备、材料,确保供应。
(2)对采购的设备、材料进行检验,确保符合质量要求。
(3)设备、材料进场后,按照规定进行验收、存放、保管。
4. 安全措施(1)施工现场设置安全警示标志,确保施工安全。
(2)对施工人员进行安全教育培训,提高安全意识。
(3)制定应急预案,应对突发事件。
三、施工工艺1. 供水处理设备安装(1)根据设计要求,进行设备基础施工。
(2)设备安装时,确保设备水平、垂直度符合要求。
(3)设备与管道连接牢固,密封性能良好。
2. 输送设备安装(1)输送设备安装前,检查设备基础,确保符合要求。
(2)设备安装时,确保水平、垂直度符合要求。
(3)输送设备与管道连接牢固,密封性能良好。
3. 电气设备安装(1)电气设备安装前,检查设备基础,确保符合要求。
(2)设备安装时,确保水平、垂直度符合要求。
(3)电气设备与线路连接牢固,绝缘性能良好。
4. 自控设备安装(1)自控设备安装前,检查设备基础,确保符合要求。
(2)设备安装时,确保水平、垂直度符合要求。
(3)自控设备与传感器、执行器连接牢固,信号传输准确。
四、施工进度安排1. 施工前期准备(1个月)2. 供水处理设备安装(2个月)3. 输送设备安装(1个月)4. 电气设备安装(1个月)5. 自控设备安装(1个月)6. 系统调试及试运行(1个月)7. 竣工验收(1个月)五、质量保证措施1. 严格执行国家相关标准和规范,确保工程质量。
水机设备安装施工方案分析
![水机设备安装施工方案分析](https://img.taocdn.com/s3/m/a6eb0fb4951ea76e58fafab069dc5022aaea460f.png)
水机设备安装施工方案分析
一、前言
水机设备在现代生活中扮演着重要的角色,为人们提供健康、方便的饮用水。
水机设备的安装施工方案对于设备的正常运行和使用效果起着至关重要的作用。
本文将对水机设备的安装施工方案进行深入分析。
二、施工前准备
在进行水机设备的安装施工之前,必须做好充分准备工作,以确保施工顺利进行。
具体准备工作包括: - 确认安装位置:选择合适的安装位置,考虑通风、排水等因素。
- 准备所需工具:包括扳手、螺丝刀、水管等工具。
- 检查设备完整性:确保水机设备的所有部件齐全。
三、施工过程
1. 安装支架
•使用适当的工具将支架固定在安装位置上。
2. 连接水管
•根据水机设备的要求,将水管连接到水源和设备上。
3. 接通电源
•将水机设备的电源线接通电源,注意安全使用电源。
4. 调试设备
•启动设备,检查设备运行情况,调整水温、出水量等参数。
四、安装后检查
施工完成后,需要进行设备的安全性检查和功能性测试,确保设备正常运行。
此外,还需做好施工现场的清理工作,保持环境整洁。
五、总结
水机设备安装施工方案的合理性和专业性直接影响设备的使用效果和寿命。
通过对安装施工方案的详细分析和规范操作,可以提高水机设备的安装质量,保障用户的使用体验和生活品质。
希望本文对水机设备的安装施工提供有益参考,为水机设备的安装带来更多专业性和标准化。
水厂机电工程施工组织方案与技术措施
![水厂机电工程施工组织方案与技术措施](https://img.taocdn.com/s3/m/136d597f366baf1ffc4ffe4733687e21af45ffb8.png)
水厂机电工程施工组织方案与技术措施1. 水厂机电工程施工组织方案应根据施工现场实际情况,科学合理地确定施工组织和实施步骤。
2. 确定水厂机电工程施工组织方案时,需考虑人员配备、安全防护、施工路线等因素,保证施工的安全性和高效性。
3. 在施工组织方案中,需对各项工作任务的分工和协作进行明确,确保施工进度顺利和工作协调。
4. 水厂机电工程施工组织方案应包括对施工现场区域的合理划分和标识,以保证施工作业的有序进行。
5. 施工组织方案还需要充分考虑施工期间可能出现的环境保护问题,确保施工过程对环境造成的影响降到最低。
6. 在水厂机电工程的施工组织方案中,需要对各阶段的施工进度、质量验收和安全评估进行详细安排。
7. 确定施工组织方案时,需充分考虑材料、设备和人力资源的配备情况,以保证施工的连续性和高效性。
8. 重点关注施工现场的安全管理和应急预案编制,确保施工过程中各种意外事件能够得到及时有效的处理。
9. 在水厂机电工程施工组织方案中应详细规定施工人员的作业程序和标准,确保施工质量符合相关要求。
10. 施工组织方案还需要对施工现场的公共设施、临时设备等进行合理规划和安排。
11. 考虑到水厂机电工程所在地的气候和地质特点,施工组织方案还需要对材料的储存和保护进行合理规划。
12. 施工组织方案中需要对施工措施的技术性能和安全效果进行评估,确保实施过程中不会出现重大安全事故。
13. 施工组织方案中还需要明确人员的管理制度和责任分工,确保施工过程中各项工作有序进行。
14. 水厂机电工程施工组织方案中需对施工过程中可能出现的风险进行充分评估和应对方案的规划。
15. 施工组织方案中还需要对材料和设备的进场验收、使用和退场进行详细的流程规定。
16. 在施工组织方案中还需要对施工现场的各项工作进行细致的分解和时间节点的规划。
17. 施工组织方案要求施工单位严格按照规划的技术流程和程序进行实施,确保施工质量和安全。
18. 水厂机电工程施工组织方案需结合当地的文化、宗教习俗等因素,合理安排施工时间和作业方式。
田楼水厂机电安装施工方案
![田楼水厂机电安装施工方案](https://img.taocdn.com/s3/m/12f1e1da915f804d2a16c123.png)
灌南县田楼自来水厂(一期)工程安装工程施工组织编制:审核:批准:投标人: 有限公司(盖章)日期:2015年7月19日目录一、工程概况 (3)1.工程主要内容 (3)2.施工环境特点 (4)二、施工管理网络和安全管理网络 (4)三、施工方案 (8)3。
1 施工准备 (8)3.2 施工总体部署、计划 (8)3.2.1劳动力计划 (8)3.2。
2主要施工机具 (9)3。
2。
3主要检验、测量工具 (10)3.2.4临时设施及生活设施 (11)3.3详细施工方案 (11)第一部分设备管道安装施工方案 (11)一)设备基础验收 (11)二)设备安装 (12)三)设备的安装找正 (14)四)管道安装 (16)4。
1 管道安装顺序: (16)4。
2 主要施工方法 (17)1。
施工测量 (17)2. 沟槽开挖 (18)3. 沟槽回填 (19)4、预应力钢套筒混凝土管安装 (21)5、管道附属设备安装 (23)6、井室 (23)7、管道水压试验及冲洗 (24)8.压力管道施工 (27)第二部分电气仪表施工方案 (30)一) 电气施工 (30)二)通讯工程 (38)三)仪表施工 (41)四、工程进度计划 (46)4.1 项目里程碑 (46)4.2 施工机械进场计划 (47)4。
3 工程设备、材料进场计划 (47)4.4 进度控制措施 (47)五、各项技术措施 (48)5.1雨季施工方案 (48)5。
2钢管等予埋防腐施工措施 (49)5。
3管道设备安装 (50)六、质量控制措施 (51)七、安全及文明施工保证措施 (53)一、工程概况本工程是南通自来水公司崇海水厂一期工程,工程地点位于南通市自来水公司崇海水厂厂区内,南通市小海镇东快速干道和崇川路交汇处,东快速干道西侧,崇川路南侧。
本项目包括:1)取水工程:6万吨/日建设涵闸工程、自流管及取水泵房等;2)净水厂工程:供水规模6万吨/日,部分设施土建兼顾12万吨/日总规模,建设机械混合池,絮凝平流沉淀池,加氯加药间,预臭氧接触池、后臭氧接触池,活性炭滤池,臭氧制备间,吸水井及二级泵房,污泥浓缩池、污泥脱水机房等;3)配套工程:同步建设总图、电气、自控、安全、消防、环保、节能等配套设施。
水厂设备安装工程施工组织设计
![水厂设备安装工程施工组织设计](https://img.taocdn.com/s3/m/4e804ca60875f46527d3240c844769eae009a331.png)
水厂设备安装工程施工组织设计1. 引言本文档旨在对水厂设备安装工程的施工组织设计进行详细的说明和规划。
通过对施工组织设计的细致规划和有效实施,可以确保水厂设备安装工程的顺利进行,保证施工质量和进度的达到预期目标。
2. 施工组织设计概述2.1 施工目标本次水厂设备安装工程的施工目标是按照设计要求,按时完成设备的安装并保证施工质量。
2.2 施工范围本次施工范围包括水厂各个设备的安装,包括但不限于泵站设备、过滤设备、管道设备等。
2.3 施工单位和人员本次施工由专业施工单位承担,施工单位必须具备相应的施工资质和经验,施工人员应具备相关技能和证书。
2.4 施工机具和设备本次施工所需的机具和设备应满足施工的要求,并且需要经过专业人员的检修和保养,保证设备的正常运行。
2.5 施工安全本次施工过程中应严格遵守相关安全规定,同时需要进行安全培训和管理,确保施工过程中没有发生安全事故。
3. 施工组织设计方案3.1 施工流程整个施工过程按照以下步骤进行:•确定施工承包方和施工负责人•制定施工计划,明确施工范围和工期•开展现场勘查和施工预备工作,包括场地平整、材料采购等•进行施工准备工作,如组织人员、机具和设备的调配和安排•开始施工,按照装配图纸和施工方案进行设备安装•施工过程中做好现场管理和安全监督•竣工验收和交付3.2 施工组织架构施工组织架构应包括施工单位负责人、技术负责人、安全负责人等岗位。
每个岗位需要人员具备相应的技能和能力。
3.3 人员配备根据施工需要,合理安排施工人员的数量和岗位,确保施工过程的顺利进行。
每个人员的职责和工作要求应明确。
3.4 机具和设备配置根据施工计划和工艺要求,合理配置施工所需的机具和设备,确保施工能够顺利进行。
3.5 安全管理措施为确保施工安全,需要制定详细的安全管理措施,包括但不限于:•建立安全文明施工标准,确保施工过程中规范操作•施工现场设置安全警示标识和安全防护设施•组织安全培训和教育,提高施工人员的安全意识•建立安全事故报告和处理机制,及时处理安全问题4. 施工进度计划根据施工范围和工期要求,制定详细的施工进度计划,确保施工进度的达到预期目标。
水厂电器设备安装工程施工工艺
![水厂电器设备安装工程施工工艺](https://img.taocdn.com/s3/m/d2080670842458fb770bf78a6529647d2628344a.png)
水厂电器设备安装工程施工工艺1、设备开箱检查及保管(1)设备的开箱检查应持装箱单,在建设单位有关人员及监理工程师的参加下,按下列项目进行检查,并作出记录。
对于引进设备应以当地商检人员及建设单位为主进行检查,施工单位积极配合,其检验内容如下:(2)箱号、箱数及包装情况;设备的名称、型号、规格和数量等;设备技术文件、资料及专用工具、备品、备件等;设备有无缺损件,表面有无损坏和锈蚀等;其他需要记录的情况。
(3)设备及其零、部件和专用工具,均应妥善保管,不得使其变形、损坏、锈蚀、错乱和丢失。
2、设备基础的检查验收(1)设备基础的位置、几何尺寸和质量要求应符合《混凝土结构工程施工质量验收规范》(GB 50204-2002)的规定,并应有验收资料和记录。
设备安装前应按《规范》的有关规定对设备的基础位置和几何尺寸进行复检。
(2)设备基础表面、地脚螺栓和地脚螺栓预留孔应清除干净,预埋的地脚螺栓应保护完好,放置垫铁部位和表面应凿平。
(3)设备基础混凝土强度不低于设计强度的75%(安装前)。
3、设备基础的放线(1)设备就位前,应按施工图和有关建筑物的轴线或边缘线及标高线,划定安装的基准线。
(2)互相有连接、衔接或排列关系的设备,应划定共同的安装基准线。
(3)平面位置安装基准线与基础实际轴线或与厂房墙(柱)的实际轴线、边缘线的距离,其允差为±20mm。
(4)设备定位基准的面、线或点对安装基准线的平面位置和标高的允许偏差应符合设计及规范要求。
4、设备的找正、调平(1)设备找正、调平的定位基准面、线或点确定后,设备的找正、调平均应在给定的测量位置上进行检验;复检时亦不得改变原来测量的位置。
(2)设备的找正、调平的测量位置,当设备技术文件无规定时,宜在下列部位中选择:设备的主要工作面;支承滑动部件的导向面;保持转动部件的导向面或轴线;部件上加工精度较高的表面;设备上应为水平或铅垂的主要轮廓面;连续运输设备和金属结构上,宜选在可调的部位,两测点间距不宜大于6m。
水厂电器安装施工方案范本
![水厂电器安装施工方案范本](https://img.taocdn.com/s3/m/265a1331793e0912a21614791711cc7931b77899.png)
1. 水厂设计施工图及会审纪要;2. 建筑给水排水设计规范GBJ15-88;3. 给排水工程结构设计规范;4. 给排水管道施工及验收规范GBJ69-84;5. 《电气装置安装工程低压电器施工及验收规范》;6. 《水景喷泉工程技术规程》CECS218-2007;7. 《城市绿化工程施工及验收规范》CJJ/T82-99;8. 《建筑安装工程施工及验收规范》;9. 设备一览表(泵类)》;10. 《机械设备安装工程施工及验收通用规范》GB50231-2009;11. 《压缩机、风机、泵安装工程施工及验收规范》GB50278-2010。
二、工程概况1. 工程名称:水厂电器安装工程;2. 工程地点:XX市XX区XX水厂;3. 工程规模:新建水厂,总设计规模为XX万吨/日;4. 工程内容:主要包括水泵、电气设备、控制系统、管道等安装。
三、施工部署1. 工程目标:确保工程质量,按期完成施工任务;2. 项目经理部组织机构:成立项目经理部,负责组织、协调、指挥、监督施工;3. 施工阶段的划分及相应工作安排:a. 施工准备阶段:进行施工图纸会审、技术交底、材料设备采购、人员培训等工作;b. 施工阶段:进行电气设备安装、控制系统调试、管道安装等工作;c. 竣工验收阶段:进行工程验收、资料整理、工程移交等工作。
四、施工进度计划1. 工期目标:确保工程按期完成;2. 施工进度计划:a. 施工准备阶段:1个月;b. 施工阶段:3个月;c. 竣工验收阶段:1个月。
五、主要施工方法1. 施工工艺流程:a. 水泵安装:根据施工图纸,进行水泵基础浇筑、设备安装、管道连接等工作;b. 电气设备安装:根据施工图纸,进行设备基础浇筑、设备安装、线路敷设、接地等工作;c. 控制系统调试:进行设备调试、系统联调、参数设定等工作;d. 管道安装:根据施工图纸,进行管道安装、支架设置、阀门安装等工作。
2. 操作工艺:a. 水泵安装:采用现场浇筑混凝土基础,设备安装后进行管道连接;b. 电气设备安装:采用现场浇筑混凝土基础,设备安装后进行线路敷设、接地等工作;c. 控制系统调试:按照设备说明书和系统要求,进行设备调试、系统联调、参数设定等工作;d. 管道安装:采用现场焊接、螺纹连接等方式进行管道安装,支架设置按施工图纸进行。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
灌南县田楼自来水厂(一期)工程安装工程施工组织编制:审核:批准:投标人:有限公司(盖章)日期:2015年7月19日目录一、工程概况本工程是南通自来水公司崇海水厂一期工程,工程地点位于南通市自来水公司崇海水厂厂区内,南通市小海镇东快速干道和崇川路交汇处,东快速干道西侧,崇川路南侧。
本项目包括:1)取水工程:6万吨/日建设涵闸工程、自流管及取水泵房等;2)净水厂工程:供水规模6万吨/日,部分设施土建兼顾12万吨/日总规模,建设机械混合池,絮凝平流沉淀池,加氯加药间,预臭氧接触池、后臭氧接触池,活性炭滤池,臭氧制备间,吸水井及二级泵房,污泥浓缩池、污泥脱水机房等;3)配套工程:同步建设总图、电气、自控、安全、消防、环保、节能等配套设施。
该工程由南通市自来水公司投资新建,上海市市政工程设计研究院设计,北京高能时代环境技术股份有限公司负责招标。
本工程承包方式为分包,招标文件质量标准为合格,工期要求施工总工期为80日历天。
1.工程主要内容工程内容:(1)工艺管道沟、电缆沟开挖回填;(2)厂区设备(含工艺、自控、弱电、仪表)、管道、电缆等内容的采购安装、调试(厂区总变配电室、分变配电室以及变压器除外);(3)自控、仪表设备采购。
主要施工工段:1.1 设备安装:包括动设备、静设备安装以及水处理设备构件安装。
1.2 管道安装:包括工艺管道沟、电缆沟开挖回填;管线、阀门安装;管道探伤,以及管道清洗、试压和平台、栏杆及爬梯安装等。
1.3电气、仪表安装:包括电气设备(现场电源控制箱、电源控制柜和变频器等)安装;仪表设备(调节阀、开关阀、温度、压力、液位、流量、分析仪、仪表控制柜等)安装,电源线和信号线铺设与接线(包括所有仪表供电和信号线,动设备供电和控制电缆);PLC系统安装及调试;防雷、防静电、接地系统安装(包括控制柜的接地);通信系统安装;照明系统安装。
2.施工环境特点该项目位于南通市小海镇东快速干道和崇川路交汇处,东快速干道西侧,崇川路南侧,属于新建工厂,厂内路面未正式开通,水电需要进场后接通。
有其他专业承包商在此施工,作业过程将面临交叉和交接作业。
设备数量较多,吊装作业、登高作业、用电安全、动火作业工作量大,以及阴雨天、高温等影响,需要做好安全施工方案,合理安排好人员、机械、材料,确保工程如期、安全、高质量的完成。
二、施工管理网络和安全管理网络针对本工程的工期紧、质量要求高现况,结合我公司多年积累的大型工程的施工经验,特组建高素质、高水平的项目经理部。
除项目经理、项目副经理、项目总工程师、项目总经济师外,项目部下设工程计划部、材料供应部、机械设备部、质量控制部、安全保卫部、经营合同部、财务管理部、技术设计部、办公室作为项目的管理层,管理人员具有丰富的施工经验,且全部持证上岗;全面协调公司的人力、材料、机械,保质保量完成此项工程。
为保证工程优质、顺利按期完工,树立公司良好的社会形象,我公司将按照业主要求,结合本工程的施工特点,在施工中坚持科学管理、精心部署,加强施工中的预测与分析。
确保总体施工目标的实现。
在进行总体施工部署时,本工程重点解决以下几个方面的问题:1. 有计划、有秩序进行施工的同时,积极搞好当地社会关系,建立良好的施工环境。
2.制定周密详细的施工计划,提前落实弃土场地,及膨胀土地段回填土源,力争在雨季施工之前完成大部份有地下工程。
3.抽调专人配合工程拆迁,以实际工程进度促进拆迁工作进行,积极创造条件开展施工作业完成阶段进度要求。
4.工程施工中,严格按照相关法律、法规执行,达到市级文明工地标准。
项目部成立专业施工小队,负责文明施工作业,采取有效措施,解决施工所带来的一系列不环保问题,切实做到文明施工,达到环保标准。
5.对管线回填、小构件质量实行专人负责,齐抓共管。
6.提前做好现场管线的调查、物探工作,为后续施工创造条件。
根据本工程的施工工期要求、现场施工条件以及拟定的总体施工布置,公司将在总经理、项目经理的领导下,下设技术组、作业工段、安全质量组、材料采购组。
详见施工管理网络框图。
安全管理将以项目经理为负责人,设置专职安全员,与各班组共同做好安全管理工作。
详见安全管理网络框图。
施工管理网络框图安全管理网络框图三、施工方案3.1 施工准备3.1.1由技术负责人组织工长综合结构图、建筑图、安装各专业的施工图、产品样本等,并进行图纸会审、设计优化深化,绘制施工详图。
3.1.2由于本工程质量要求高,交叉施工多,因此同其他各专业协商施工配合事项至关重要。
对于重点安装项目、关键部位将编制具体、切实可行的施工方案,特殊工序编制作业指导书。
3.1.3根据施工详图精确地统计出各施工段的工程量和材料需用量,并及时落实材料情况。
3.1.4除总的网络计划外,我项目将根据总计划和现场的实际情况编制周施工计划,进而达到在合同工期内完成施工任务。
3.1.5根据施工进度计划和预算工料分析,编制材料、机具、劳动力需用计划,为施工提供人力上的保证。
3.1.6器材组提前作好材料、机具的采购、运输、检验及仓储、保管等工作,组织材料、机具按时进场。
3.1.7组织班组学习规范、熟悉图纸、进行管理制度、技术、安全交底,并对施工准备、各项计划进行讨论,拿出高效优化方案。
3.1.8结合施工现场情况,对施工准备进行完善。
以施工详图为依据进行加工预制、支架制作等工作。
3.2 施工总体部署、计划由于本次安装项目对时间要求很紧,为了最大限度的满足业主的需要,我单位结合以往的经验,加大业务骨干的数量,合理安排施工作业,各专业间交叉进行施工。
管线接前布置预制焊接,仅留联接口即可。
管支架可接前安装,设备整体亦可提前安装就位,管线与新设备的接口可提前联接好,并可提前完成试压工作,以缩短工期。
3.2.1劳动力计划3.2.2主要施工机具3.2.3主要检验、测量工具3.2.4临时设施及生活设施为交通方便,便于工作联系。
驻地租用当地单位办公楼或民房。
其生活用电、生活用水,均借用当地村民的。
为便于工程指挥,队部管理人员均配备无线移动电话。
项目部配备工程指挥车辆,队部配置客货两用汽车做为工作用交通工具。
3.3详细施工方案第一部分设备管道安装施工方案一)设备基础验收1.设备安装施工前,设备基础(包括其它预制构件)须经交接验收。
基础施工单位应提交质量合格证明书,测量记录及其它技术资料,基础上应明显标出标高基准线,纵横中心线,设计要求作沉降的设备应有沉降观测水准点。
2.安装前基础表面应进行检整,需灌浆的表面要铲成麻面,表面不得有疏松层,安放垫铁处应铲平,允许偏差为2㎜/m,预留孔应清除干净。
3.地脚螺栓的尺寸和螺纹部分应要求无误并不得有损坏和锈蚀。
4.基础的各部分尺寸,位置和质量要求应符合《钢筋混泥土工程施工及验收规范》。
5.对基础进行外观检查,不得有裂纹、蜂窝、空洞、露筋等缺陷。
6.根据土建基础图和设备技术文件,对基础的尺寸和位置进行复测检二)设备安装1.施工流程基础处理与划线→设备吊装就位与粗平→一次灌浆→调整与精平→二次灌浆→清洗与装配→电气配合安装→试运转→中间交工2.主要施工方法与技术措施1)设备的卸车a.设备卸车所选用的汽车液压起重机规格视设备的重量而定,吊机的停车位置须考虑到地坪的支承能力,地下管线的设置情况及吊机上方的架空电线。
b.起吊有木箱包装的设备时,吊装千斤需设置在有标记的位置处,若无包装则设置在设备上的指定位置。
c.设备上的防护物品和包装,应在施工工序需要时拆除,不得过早拆除,以免设备受损。
d.大型吊机使用前,吊机司机应来现场,熟悉环境,提出吊车停车的位置要求及是否要放置路基板,且与现场起重指挥统一指挥信号,避免指挥失误。
2)设备的拖运a.施工前熟悉施工现场设备布置平面图,了解现场设备安装位置和方向。
b.拖运前对设备进行外观检查,发现有缺陷时,及时向现场负责人报告。
c.设备在拖运时,须铺设木板或枕木,以保护混凝土地面和改善其受力状况。
枕木与枕木的间距须与设备的宽度一致,枕木的接口须交叉,放置平稳且无摇晃感。
d.放置滚杠时须考虑拖运设备的运动方向,滚杠的间距保持500~600mm为宜,确保设备底座不变形。
e.对于无公共底座的设备,如卧式容器,则在拖运前制作拖排。
f.设备拖运时,拖拉千斤应设置在公共底座或设备的可靠位置上,不得任意选取避免设备受损。
g.设备拖上基础后,可用起道机进行脱排,但顶升位置的选取须使设备不得变形,在设备重量的支承位置上选取。
h.设备在楼层上运输采用滚杆、拖排进行滚运。
拖排驱动采用1吨卷扬机,如下图所示。
拖排下方滚杆的高度,根据设备基础的高度确定。
对于重量在2吨以下设备,滚运时采用液压手推车。
3)设备的开箱与检查设备的开箱与检查工作,应在施工工序需要的阶段进行,且落实防水、防盗和产品保护措施的前提下,会同业主、监理、供应商等有关方面,到场后开箱。
对于外观损坏,缺件则须办理有关签证手续。
a.设备的开箱●设备开箱前,据装箱清单查明设备的名称、型号和规格,检查设备的箱号和箱数以及包装情况,防止开错。
●开箱时,扫除箱顶板上的尘土,防止尘土落入设备内。
●开箱时,一般自顶板开始,查明情况后,再采取适当方法拆除其他箱板。
如不便首先拆开顶板,也可选择侧面的适当位置拆除,查明情况后再进行开箱。
●开箱时,要选择合适的开箱工具,不要用力过猛,以免损坏箱内设备。
●拆卸箱板时,应注意周围的环境,以防箱板倒下碰伤周围设备或人员;拆下的箱板应及时回收或妥善保管。
●设备上的局部防护物和包装,应在施工工序需要对拆除,不得过早拆除,以免设备受损。
b.清点检查●此项工作内容,检查设备外观的完好程度、锈蚀情况,据装箱清单检查零件,部件,附件,备品备件是否齐全,填写设备开箱检查记录单。
●清点检查时,首先应核实设备的名称,型号和规格,必要时应对照设备图纸进行检查。
●查阅有关技术资料和出厂合格证,操作说明书,安装技术要求资料。
●检查设备的外观质量,如有缺陷,损伤和锈蚀,可进行拍照签证,且合同有关方制订相应措施。
c.设备及零部件的保管●设备开箱后,一般不得露天放置,以免设备损伤和受风雨灰砂侵害。
●暂不投入安装的零部件、附件,可重新装箱,或搁置在料架上。
●设备上的小型仪表,易碎物品,易丢失的小零件,均应单独收藏保管,作好标签以免混淆和丢失。
4)设备吊装就位a.按施工图和规范要求,使设备的纵横向中心线与基础上划定的纵横向中心线基本吻合,允许偏差10mm,对有地脚螺栓而需灌浆的设备可利用斜垫铁进行调整,对无地脚螺栓且底部没有避震垫的设备,就位前要检查基础表面的平整度。
b.设备就位前应找出设备本体的中心线,垫铁的敷设应符合有关规定,每组垫铁应垫实、压紧、接触良好,相邻两垫铁组的距离应为500~1000mm。
对于直接安装在较厚水泥层基础上机组,可将机组的底座安装在厚度为80mm以上的橡胶层垫板上(防震座应有2~10个),安装要求应符合工程设计文件和随机技术文件的规定。
