现代全液压挖掘机多路阀的功能
液压挖掘机多路阀技术沿革及发展趋势

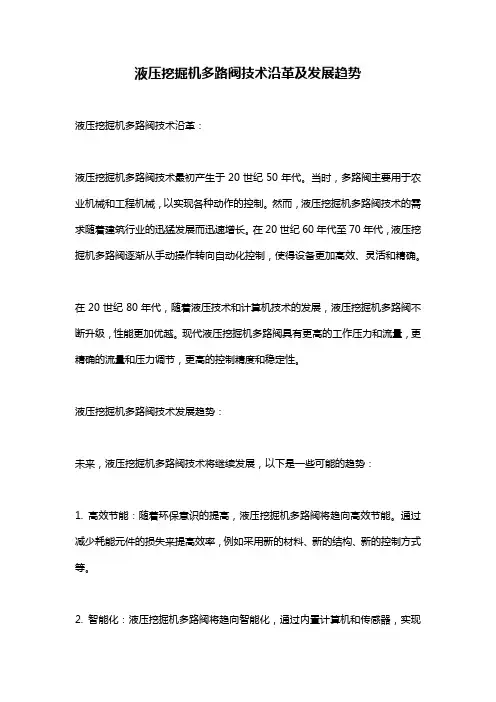

液压挖掘机多路阀技术沿革及发展趋势
液压挖掘机多路阀技术沿革：
液压挖掘机多路阀技术最初产生于20世纪50年代。
当时，多路阀主要用于农业机械和工程机械，以实现各种动作的控制。
然而，液压挖掘机多路阀技术的需求随着建筑行业的迅猛发展而迅速增长。
在20世纪60年代至70年代，液压挖掘机多路阀逐渐从手动操作转向自动化控制，使得设备更加高效、灵活和精确。
在20世纪80年代，随着液压技术和计算机技术的发展，液压挖掘机多路阀不断升级，性能更加优越。
现代液压挖掘机多路阀具有更高的工作压力和流量，更精确的流量和压力调节，更高的控制精度和稳定性。
液压挖掘机多路阀技术发展趋势：
未来，液压挖掘机多路阀技术将继续发展，以下是一些可能的趋势：
1. 高效节能：随着环保意识的提高，液压挖掘机多路阀将趋向高效节能。
通过减少耗能元件的损失来提高效率，例如采用新的材料、新的结构、新的控制方式等。
2. 智能化：液压挖掘机多路阀将趋向智能化，通过内置计算机和传感器，实现
自动化控制，提高控制精度和可靠性，降低操作难度。
3. 便携式：液压挖掘机多路阀将趋向便携式，通过减小体积和重量，使其更方便使用和携带。
4. 多功能：液压挖掘机多路阀将趋向多功能，具有更多的控制模式、更多的接口和更高的兼容性，以适应不同的工作环境和需求。
挖掘机多路阀工作原理
挖掘机多路阀工作原理
挖掘机多路阀工作原理主要包括以下几个方面：
1. 流体控制：多路阀可以根据操作者的指令，调整流体的流向、压力和流量。
它通过控制流体进入或离开不同的液压执行元件（如液压缸）来实现挖掘机的不同工作功能。
2. 液控设计：多路阀通常由液压阀芯和阀体组成。
液压阀芯上有不同的孔和隔板，通过控制阀芯的位置，可以打开或关闭不同的流体通道。
阀体上的油路设计复杂且精确，确保流体只能按照既定路径流动，从而实现流体的控制。
3. 操作方式：多路阀可以通过手动操作、电动操作或液压操作来控制。
手动操作通常需要转动阀柄或推动杆，以改变阀芯的位置；电动操作则通过电磁阀控制阀芯的位置；液压操作则通过液压元件控制阀芯的位置。
4. 安全保护：挖掘机多路阀通常还具备某些安全保护机制，例如过载保护、溢流保护和回路保护等。
这些保护机制可以在挖掘机工作过程中，遇到异常情况时起到保护作用，防止设备损坏或人员伤害。
综上所述，挖掘机多路阀通过流体控制、液控设计、不同的操作方式以及安全保护机制，实现对挖掘机不同工作功能的控制和保护。
它是挖掘机液压系统中不可或缺的关键元件。
液压多路阀技术参数
液压多路阀技术参数
1.压力范围：液压多路阀的压力范围是指其能够承受的最大工作压力。
一般液压多路阀的压力范围从几个MPa到几百MPa不等。
2.流量范围：液压多路阀的流量范围是指其能够处理的最大液压油流量。
流量范围通常以升/分或者立方米/小时表示。
3.工作温度范围：液压多路阀的工作温度范围是指其能够正常工作的
温度范围。
对于常规的液压多路阀，其工作温度范围一般在-25℃至+80℃
之间。
4.安装方式：液压多路阀可以有不同的安装方式，如法兰安装、插装
安装、螺纹连接等。
5.阀芯类型：液压多路阀的阀芯类型决定了其工作原理和功能。
常见
的阀芯类型有滑阀、插阀、球阀、锥阀等。
6.操作方式：液压多路阀的操作方式决定了其开启和关闭的方式，常
见的操作方式有手动操作、电动操作、气动操作等。
7.导流方式：液压多路阀的导流方式决定了其流体的流向。
常见的导
流方式有二位二通、二位三通、三位四通等。
8.密封方式：液压多路阀的密封方式是指其阀芯与阀座之间的密封方式。
常见的密封方式有金属密封、橡胶密封、滑动密封等。
9.阀体材料：液压多路阀的阀体材料决定了其耐压性、耐腐蚀性和耐
磨性。
常见的阀体材料有铸铁、钢、铝合金等。
10.应用领域：液压多路阀的应用领域非常广泛，常见的应用领域有
工程机械、农业机械、船舶、航空航天等。
以上是液压多路阀的一些常见技术参数，不同型号的液压多路阀具体的技术参数会有所不同。
在选择液压多路阀时，需要根据具体的应用场景和需求来确定合适的技术参数。
现代全液压挖掘机多路阀的功能

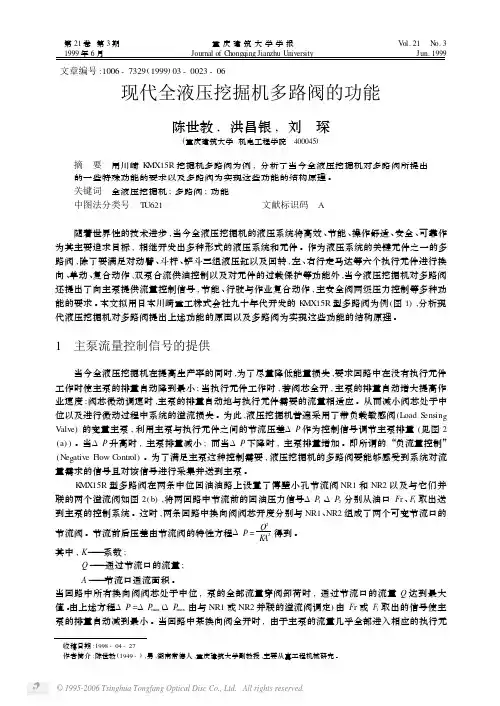

第21卷第3期重庆建筑大学学报V ol.21N o.31999年6月Journal of Chon gq in g Jianzhu Universit y Jun.1999现代全液压挖掘机多路阀的功能陈世教,洪昌银,刘琛(重庆建筑大学机电工程学院400045)摘要用川崎K MX15R 挖掘机多路阀为例,分析了当今全液压挖掘机对多路阀所提出的一些特殊功能的要求以及多路阀为实现这些功能的结构原理。
关键词全液压挖掘机;多路阀;功能中图法分类号T U621文献标识码A随着世界性的技术进步,当今全液压挖掘机的液压系统将高效、节能、操作舒适、安全、可靠作为其主要追求目标,相继开发出多种形式的液压系统和元件。
作为液压系统的关键元件之一的多路阀,除了要满足对动臂、斗杆、铲斗三组液压缸以及回转,左、右行走马达等六个执行元件进行换向、单动、复合动作,双泵合流供油控制以及对元件的过载保护等功能外,当今液压挖掘机对多路阀还提出了向主泵提供流量控制信号,节能、行驶与作业复合动作,主安全阀两级压力控制等多种功能的要求。
本文拟用日本川崎重工株式会社九十年代开发的K MX15R 型多路阀为例(图1),分析现代液压挖掘机对多路阀提出上述功能的原因以及多路阀为实现这些功能的结构原理。
1主泵流量控制信号的提供当今全液压挖掘机在提高生产率的同时,为了尽量降低能量损失,要求回路中在没有执行元件工作时使主泵的排量自动降到最小;当执行元件工作时,若阀芯全开,主泵的排量自动增大提高作业速度;阀芯微动调速时,主泵的排量自动地与执行元件需要的流量相适应。
从而减小阀芯处于中位以及进行微动过程中系统的溢流损失。
为此,液压挖掘机普遍采用了带负载敏感阀(Load S ensin g Valve )的变量主泵,利用主泵与执行元件之间的节流压差ΔP 作为控制信号调节主泵排量(见图2(a ))。
当ΔP 升高时,主泵排量减小;而当ΔP 下降时,主泵排量增加。
即所谓的“负流量控制”(Ne g ative F low C ontrol )。
液压多路阀工作原理
液压多路阀工作原理
液压多路阀是一种常用于液压系统中的控制元件，其主要作用是控制液压系统中流体的流向和流量。
液压多路阀由阀体、阀芯、弹簧和密封件等部件组成。
液压多路阀的工作原理基于流体力学原理和阀芯的动作机制。
当液压多路阀处于关闭状态时，油液无法从一个通道流向另一个通道。
当液压多路阀被操作时，比如通过手柄或电磁阀控制，阀芯会被推动或拉动，从而改变阀体中的通道连接情况。
具体来说，液压多路阀通过阀芯的位置来决定不同通道的连通情况。
当阀芯处于中立位置时，多个通道都处于关闭状态。
当阀芯被推动或拉动时，某些通道会打开，而其他通道则关闭。
这样，液压系统中的流体就可以在不同通道之间流动，从而实现液压系统的功能。
阀芯的位置由操作手柄或电磁信号控制，可以根据系统需求来选择不同的通道连接方式。
这样，液压多路阀可以实现单向、双向、或多向流体流动的控制。
液压多路阀还可以调节流量，通过改变阀芯的位置来控制流体通过通道的大小。
在液压系统中，液压多路阀可以被用于控制液压缸的运动方向、速度和位置。
它也可以用于调节液压泵的流量和压力，以及控制液压系统中的各种执行元件的动作。
总之，液压多路阀是液压系统中的重要元件，通过控制流体的
流向和流量，实现对液压系统的控制和调节。
其工作原理基于阀芯的位置，通过改变通道的连接情况来控制流体的流动路径。
挖掘机多路阀详解(2)
三、分流比（抗流量饱和）负载敏感阀系统当多个执行器同时动作，其流量需要超过泵的供油流量时，会出现负荷较大的执行元件速度变慢，甚至停止。
使得几个机构不能同时动作，影响挖掘机正常工作。
当出现流量饱和时，不能满足各执行元件流量的需要，较合理的方法是各执行元件都相应地减少供油量，对应各阀杆操纵行程，按比例分配流量。
我们称这种系统为分流比负荷敏感阀系统。
通常的负荷敏感阀系统的特点是各操纵阀由独立的压力补偿器来设定阀杆的进口压力和出口压力之差是一定的。
各阀杆的补偿压力可以设定为不相同，阀杆进出口压差是由弹簧力所决定。
其主要问题是要起补偿作用必须油流经操纵阀产生的压降达到补偿压力。
在并联油路中油优先流向低负荷执行器，在流量不足时，高负荷执行器得不到足够流量，因此不能起补偿作用。
为了解决此问题，将压力补偿器进行改进，让它起负荷均衡器作用，低负荷的执行器通过压力补偿器的节流，使它与高负荷执行器的负荷压力相同，这样各路负荷相等，就避免了油优先流向低负荷执行器问题。
线的任何处。
1.布置在泵—操纵阀之间：一般称为阀前补偿，如图2（a）所示。
压力补偿阀在前，操纵阀节流调速在后，先补偿，后节流，操纵阀节流和换向作用合二为一。
2.布置在操纵阀—执行器之间：一般称为阀后补偿，由于执行器一般都是双作用，有两条油路，为了避免阀后两条油路设两个压力补偿阀，因此操纵阀增加一个节流油道。
操纵阀节流调速在压力补偿阀之前，先节流后补偿，换向部分在压力补偿阀之后，如图2（b）所示。
两者用双线相连，表示节流和换向两者组合成操纵阀。
3.布置在执行器和回油路之间：可称为回油补偿，操纵阀节流调速在进入执行器之前，执行器回油，经操纵阀后，通过压力补偿阀回油。
操纵阀1 进出口的压差1111L L m P P P P P -=-=∆对压力补偿阀2 取力平衡得122L m L p P P P P +=+ 212L L m p P P P P -=-油流通过压力补偿阀2的压差为21L L P P -，正好补偿了两执行器压力负荷的差值。
图解挖掘机多路阀原理
铲斗
回油2 （回转优先 及大臂2）
大臂1
选用 C
选用 B 小臂1
回转优先 回转
小臂溢流阀
负反馈信号Pn1
右行走 直线行走 阀
负反馈溢 流阀1
BOTTOM VIEW
主控阀(韩日生产)
左行走
R305LC-7
节流孔
铲斗
大臂 1
Lb1 Lb2
小臂2 流量再生切断信号 流量再生 (1侧)
铲斗
功率 提升
K1 L01
R305LC-7
主控阀(韩日生产)
小臂保持阀 阀打开信 号 Pc41
右行走
行走报警压力开关
直线行走阀
前面
后面
工作用自动怠 速开关（不装) ）
左行走
回转
主溢流阀
先导进油口 PO
主回油
P1泵进油 P2泵进油
回油3
大臂2 小臂1 小臂2 流量再生 (1侧) 附加阀杆
B
大臂 1
阀打开信 号Pb21 功率提 升信号
回转
右行走 DOZER 直线行走
ARM1
Байду номын сангаас
动臂2及回 转优先
SWING
Qr （流量再生）
小臂1
Q1 V3 螺塞 Q2
动臂2 及回油优先
Q2 (合流) 小臂合流油路 （小臂2）
先导进油油 口PO
Ks
螺塞
Q1 p 2-25 p 2-23
回转
Ks
螺塞
右行走 先导油 直线行走阀块
附加阀杆A（选用） 及流量再生 流量再生信号 小臂2
K1
Zm
流量再生 Zm K3
K4
Lb1 L01 选用油口 回转回油 油口 螺塞
液压挖掘机讲座二——挖掘机多路阀液压系统
挖掘机多路阀液压系统一、多路阀液压系统（中位开式）简图表达方式多路阀是挖掘机液压系统的重要部件，它组成挖掘机液压系统的主要部分，确定了液压泵向各液压作用元件的供油路线和供油方式，多液压作用元件同时动作时的流量分配，如何实现复合动作，决定了挖掘机作业时运动学和动力学的特性，动作优先和配合，合流供油和直线行走等。
它的设计依据是能否更好地满足挖掘机作业要求和工况要求。
挖掘机多路阀有采用通用的多路阀，但为了更好的满足挖掘机的性能要求，不少挖掘机采用专用多路阀，专用多路阀液压系统应该是由了解和熟悉挖掘机的主机厂来设计。
液压系统原理图设计好后，多路阀的结构设计、工艺制造设计可由主机厂委托液压件厂来生产制造。
挖掘机多路阀液压系统大致可分为两大类：开中心直通六通阀系统和闭中心负载敏感阀系统，两者差异较大，需要分别讨论。
本文讨论的是目前我国使用有代表性的开中心直通六通阀系统。
下面以东芝UX22多路阀液压系统为例，讨论多路阀液压系统简图表达方式。
图1为东芝UX22多路阀液压系统图，在该图上取掉了1.液压泵及其控制油路，2.各液压作用元件及其油路（动臂、斗杆、铲斗、回转和行走），3.多路阀先导液压操纵系统。
仅表达该公司挖掘机液压系统的核心部分，在图中画出了与上述三部分的连接口：泵的入口P R和P L，接泵负流量控制的连接口F R和F L、回油箱的连接口R；与各液压作用元件连接口AL1、BL1；……和AR1、BR1；……；和各阀杆先导操纵油连接口al1、bl1；……和ar1、br1；……，和回油口dr1、dr2；……以及通向各阀杆先导控制油。
为了减少管路，减少流体阻力，使整个油路连接方便，在该阀上还集成了一些属于各液压作用元件油路的元件。
例如：限压阀、动臂和斗杆的支持阀和再生阀等。
1图1 东芝UX22多路阀液压系统图为了清晰了解和搞懂多路阀液压系统，深入理解其设计意图，便于讨论问题，可以把上述这些线条取掉，实际上，一般大家都已经知道，多路阀和这些部分的连接关系，把属于各液压作用元件的油路也取掉，把它们放入液压作用元件油路中去讨论，一般各阀杆都有一条回油道，它们之间是并联连接，没有什么特殊的地方，可以不画也能理解，主压力阀也省略不画了，对多路阀重要的是供油道的设计，应该着重把它表达清楚。
液压挖掘机讲座三——多路阀液压系统(中位闭式负载敏感和压力补偿)
多路阀液压系统（中位闭式负载敏感和压力补偿）一、液压传动存在的问题液压传动是工程机械理想的传动装置，工程机械的进步和发展依赖液压技术。
目前工程机械是液压工业最大的市场，液压件一半以上用于工程机械，工程机械对液压技术提出了很高的要求，液压技术的发展主要是满足工程机械的需要，液压技术的水平主要体现在工程机械上，例如：液压件的大型化、小型化和高压化等，最高使用压力已达70MPa。
工程机械和液压技术两者互相促进共同发展。
因此有必要深入分析液压传动的特点及其存在的问题，工程机械对液压传动所提出的要求，以便进一步提高和改进液压传动的性能。
液压传动通过管道连接传递能量，恰如生物血管，只需管路就能把能量输送到需要的地方。
给设计布置上带来了很大的灵活性和方便性，液压传动容易实现各种运动形式，很适合工程机械多处需要动力，多作业装置，实现复杂运动的要求。
液压传动传递的功率密度大（单位体积或单位重量所传递的功率）、结构紧凑、重量轻，适合工程机械强劲有力，重型大马力的要求。
液压传动具有优良的传动性能，传动平稳，易防止过载，调速简单，具有无级变速性能，维修简单，使用寿命长等，能很好地满足工程机械的传动性能要求。
液压传动具有良好的操纵控制性能，液压是机械和电子的接口，电液控制是机电信一体化的关键技术。
但是液压传动存在着不尽人意的不足之处，有的已经改进，还有待解决的问题需进一步动脑筋。
在工程机械使用过程中存在着以下需解决的问题。
1.节能要求：适应负载变化提供负载所需要的液压功率（流量和压力），尽量减少流量和压力损失，将节流调速改变为以容积调速为主，特别按负载需要提供负载所需的流量。
要求液压系统能反向吸收作业装置的能量，具有能量再生利用的储能功能。
12.调速要求：希望操纵阀控制调速时，不受负载压力变化和油泵流量变化的影响，能按人的操纵指示来调速。
3.复合动作操纵要求：单泵供多执行器：当多执行器同时动作时，要求相互不干涉，能够操纵各执行器按所需流量供油。
装载机多路阀工作原理
装载机多路阀工作原理
装载机多路阀是装载机液压系统中的重要部件，它能够实现液
压系统的多路控制，从而满足不同工况下的需求。
下面将从多路阀
的结构组成和工作原理两个方面来介绍装载机多路阀的工作原理。
首先，我们来看一下装载机多路阀的结构组成。
多路阀通常由
阀体、阀芯、阀套、阀座、弹簧等部件组成。
阀体是多路阀的外壳，起到固定和密封的作用。
阀芯是多路阀的控制部件，通过移动来改
变液压油的流动方向和流量大小。
阀套和阀座则起到导向和密封的
作用，确保液压油能够按照预定的路径流动。
弹簧则可以帮助阀芯
回到初始位置，从而实现多路阀的控制功能。
其次，我们来了解一下装载机多路阀的工作原理。
装载机多路
阀的工作原理主要是通过控制阀芯的移动来改变液压系统的流动路
径和流量大小。
当液压油进入多路阀时，根据阀芯的位置不同，液
压油会被引导到不同的液压执行元件上，从而实现不同的动作。
比如，当阀芯处于某一位置时，液压油会流向液压缸，推动装载机的
斗杆上升；而当阀芯移动到另一位置时，液压油会流向液压缸，推
动装载机的斗杆下降。
通过不同位置的阀芯控制，装载机可以实现
多种动作，如提升、倾斗、卸料等。
总的来说，装载机多路阀通过控制液压系统的流动路径和流量大小，实现了对装载机各液压执行元件的灵活控制，从而满足了不同工况下的需求。
这种工作原理为装载机提供了高效、精准的动作控制，为装载机的工作效率和安全性提供了保障。
同时，多路阀的结构组成也为其稳定可靠的工作提供了保障，使其成为液压系统中不可或缺的重要部件。
多路阀工作原理
多路阀工作原理多路阀是一种用于控制液压系统中液体流动方向、压力和流量的重要元件。
它由阀体、阀芯、阀套、弹簧等部件组成，通过控制阀芯的运动来实现对液压系统的控制。
多路阀广泛应用于工程机械、农业机械、船舶、起重机械等领域，其工作原理及结构特点对液压系统的性能起着至关重要的作用。
多路阀的工作原理主要包括以下几个方面：首先，多路阀通过控制阀芯的运动来改变液体的流通方向。
在液压系统中，多路阀可以根据需要将液体流向不同的液压执行元件，如液压缸、液压马达等，从而实现机械装置的运动控制。
通过调节阀芯的位置，可以实现液体的单向、双向或多向流动，从而满足不同工况下的液压控制要求。
其次，多路阀可以通过控制液体的流通来调节液压系统中的压力。
在液压系统中，多路阀可以通过改变阀芯的开度来调节液体的流通截面积，从而实现对液压系统中的压力进行调节。
通过合理的设计和选用不同结构的多路阀，可以实现对液压系统中不同回路的压力进行独立调节，从而满足复杂工况下的液压控制要求。
另外，多路阀还可以通过控制液体的流通来调节液压系统中的流量。
在液压系统中，多路阀可以通过改变阀芯的位置和开度来调节液体的流通截面积，从而实现对液压系统中的流量进行调节。
通过合理的设计和选用不同结构的多路阀，可以实现对液压系统中不同回路的流量进行独立调节，从而满足复杂工况下的液压控制要求。
综上所述，多路阀通过控制阀芯的运动来实现对液压系统中液体流动方向、压力和流量的控制。
它在液压系统中起着至关重要的作用，其工作原理及结构特点对液压系统的性能有着重要影响。
因此，在液压系统的设计和应用中，需要根据具体的工况要求选择合适的多路阀，并合理设计其控制回路，以确保液压系统的稳定性、可靠性和高效性。
液压挖掘机讲座三——多路阀液压系统(中位闭式负载敏感和压力补偿)
多路阀液压系统（中位闭式负载敏感和压力补偿）一、液压传动存在的问题液压传动是工程机械理想的传动装置，工程机械的进步和发展依赖液压技术。
目前工程机械是液压工业最大的市场，液压件一半以上用于工程机械，工程机械对液压技术提出了很高的要求，液压技术的发展主要是满足工程机械的需要，液压技术的水平主要体现在工程机械上，例如：液压件的大型化、小型化和高压化等，最高使用压力已达70MPa。
工程机械和液压技术两者互相促进共同发展。
因此有必要深入分析液压传动的特点及其存在的问题，工程机械对液压传动所提出的要求，以便进一步提高和改进液压传动的性能。
液压传动通过管道连接传递能量，恰如生物血管，只需管路就能把能量输送到需要的地方。
给设计布置上带来了很大的灵活性和方便性，液压传动容易实现各种运动形式，很适合工程机械多处需要动力，多作业装置，实现复杂运动的要求。
液压传动传递的功率密度大（单位体积或单位重量所传递的功率）、结构紧凑、重量轻，适合工程机械强劲有力，重型大马力的要求。
液压传动具有优良的传动性能，传动平稳，易防止过载，调速简单，具有无级变速性能，维修简单，使用寿命长等，能很好地满足工程机械的传动性能要求。
液压传动具有良好的操纵控制性能，液压是机械和电子的接口，电液控制是机电信一体化的关键技术。
但是液压传动存在着不尽人意的不足之处，有的已经改进，还有待解决的问题需进一步动脑筋。
在工程机械使用过程中存在着以下需解决的问题。
1.节能要求：适应负载变化提供负载所需要的液压功率（流量和压力），尽量减少流量和压力损失，将节流调速改变为以容积调速为主，特别按负载需要提供负载所需的流量。
要求液压系统能反向吸收作业装置的能量，具有能量再生利用的储能功能。
12.调速要求：希望操纵阀控制调速时，不受负载压力变化和油泵流量变化的影响，能按人的操纵指示来调速。
3.复合动作操纵要求：单泵供多执行器：当多执行器同时动作时，要求相互不干涉，能够操纵各执行器按所需流量供油。
多路阀课件
维护与保养
清洁与除垢
定期清理多路阀内部，去除沉 积物和杂质，保持阀门的通畅
。
密封件更换
根据需要定期更换密封件，确 保阀门的密封性能。
润滑与润滑油
根据厂家建议，定期对多路阀 进行润滑，使用合适的润滑油 或润滑脂。
校准与测试
定期对多路阀进行校准和测试 ，确保其性能和精度符合要求
。
04
农业机械
拖拉机、收割机等设备的 液压系统，需要多路阀来 实现农机具的切换、调节 和组合。
船舶工业
船舶舵机、起货机等设备 的液压系统，需要多路阀 来实现油路的切换、调节 和组合。
02
多路阀的工作原理
工作原理简介
总结词：简单易懂
详细描述：多路阀是一种控制流体流向的阀门，通过改变阀芯的位置来切换不同 的通道，从而实现流体的分流或合流。
多路阀课件
• 多路阀概述 • 多路阀的工作原理 • 多路阀的选型与使用 • 多路阀的发展趋势与展望 • 案例分析与实践应用
01
多路阀概述
பைடு நூலகம்
多路阀的定义与功能
定义
多路阀是一种液压控制元件，用 于实现多个油路的切换、调节和 组合。
功能
多路阀具有切换、换向、调速、 分流等功能，广泛应用于工程机 械、农业机械、船舶工业等领域 。
