高压柜各个柜型作用简要说明
高压低压配电柜的分类和特点
高压低压配电柜的分类和特点高压低压配电柜是电力系统中的重要设备，用于电能的传输和分配。
它起到了保护和控制电路的作用，保障电能的安全可靠传输。
本文将从分类和特点两个方面来介绍高压低压配电柜。
一、分类高压低压配电柜可以根据其应用领域和功能进行分类，下面将介绍常见的几种分类以及其特点。
1. 按用途分类（1）低压配电柜：主要用于分布式供电系统中，对低压电能进行分配和控制。
它包括主配电柜、次级配电柜以及终端配电柜等。
（2）高压配电柜：主要用于电力系统的输电环节，对高压电能进行分配和控制。
它包括主变电站配电柜、支线配电柜以及变电所配电柜等。
2. 按结构分类（1）固定式配电柜：安装在固定位置，一般用于固定型设备或工业厂房中。
它具有结构紧凑、安装方便等特点。
（2）可移动式配电柜：由于其具有灵活性和便携性，适用于暂时性供电需求，如施工现场或移动设备。
它特点是结构简单、拆装便捷。
3. 按控制方式分类（1）手动配电柜：通过人工操作来实现对电路的控制和切换。
适用于一些简单的电路控制需求，如手动切换电源。
（2）自动配电柜：通过自动控制装置来实现对电路的控制和切换。
它具有自动化程度高、响应速度快的特点。
二、特点高压低压配电柜具有以下几个特点，以保障电能的安全传输和分配。
1. 安全可靠：配电柜内部设置相应的保护装置，如过载保护、断路器、短路保护等，能够及时切断故障电路，避免事故发生。
2. 灵活可调：高压低压配电柜能够根据实际需要调整电路的配置，满足不同负荷的供电需求。
3. 易于维护：配电柜采用模块化设计，设备更换和维护更加方便，提高了系统的可靠性和可用性。
4. 控制精度高：自动配电柜能够根据电能负荷的变化，实现精确的电能调节和控制，提高了电能的利用效率。
5. 节约空间：高压低压配电柜采用紧凑的设计，占用空间小，适用于各种场所，提高了空间利用率。
6. 便于监测：现代高压低压配电柜配备远程监测功能，可以实时监测电能使用情况和设备运行状态，及时发现并解决问题。
高压配电箱的组成和作用
高压配电箱的组成和作用高压配电箱是电力系统中的重要设备之一，其主要作用是将来自变电站的高压电能转化为低压电能供给用户使用。
下面将从组成和作用两个方面，对高压配电箱进行详细介绍。
一、组成高压配电箱主要由进线柜、计量柜、出线柜、补偿柜、断路器等组成。
1. 进线柜：进线柜是高压配电箱的入口，负责将来自变电站的高压电能引入配电箱内。
进线柜通常包括接地开关、刀闸、隔离开关等元件，起到隔离高压电源的作用。
2. 计量柜：计量柜用于对进入配电箱的电能进行测量和计量。
计量柜内部设置有电能表、电压表、电流表等仪表，用于记录电能的消耗情况，方便后续的电能管理和计费工作。
3. 出线柜：出线柜是高压配电箱的出口，负责将低压电能输出给用户。
出线柜通常包括多个回路，每个回路都配备有熔断器或断路器，以保护用户设备的安全运行。
4. 补偿柜：补偿柜用于对配电系统中的功率因数进行调整。
在电力系统中，功率因数是衡量电能利用效率的重要指标。
补偿柜内设置有电容器等元件，可以对功率因数进行补偿，提高系统的电能利用效率。
5. 断路器：断路器是高压配电箱中的重要保护装置。
它具有过载保护、短路保护和接地保护等功能，可以在电路异常时及时切断电源，保护设备和人员的安全。
二、作用高压配电箱在电力系统中起到了至关重要的作用。
1. 电能分配：高压配电箱将来自变电站的高压电能转化为低压电能，并按照用户需求进行分配。
它能够满足不同用户对电能的需求，确保电力供应的稳定性和可靠性。
2. 电能计量：高压配电箱内设置了计量柜，可以对进入配电箱的电能进行准确测量和计量。
这对于电力管理部门来说是非常重要的，可以通过对电能的计量，实现对电能的监控和管理，为合理使用电能提供依据。
3. 电能保护：高压配电箱内的断路器等保护装置能够对电路异常情况进行及时切断电源，保护设备和人员的安全。
在电力系统中，电路异常可能会导致设备损坏、火灾等严重后果，高压配电箱的保护功能能够有效避免这些问题的发生。
10KV配电室开关柜的组成及作用讲解
10KV配电室开关柜的组成及作用讲解1.进线柜进线柜是10KV配电室开关柜的重要组成部分，用于将10KV高压电源引入配电室。
进线柜通常包括高压隔离开关、电流互感器、电压互感器等元件。
高压隔离开关用于切断或连接电源，保证电源的输入和输出。
电流互感器和电压互感器用于对电流和电压进行测量和监控，保证进入配电室的电源安全可靠。
2.母线柜母线柜是10KV配电室开关柜的核心部分，用于将进线柜引入的电源分配到各个出线柜。
母线柜通常包括主母线和分支母线。
主母线用于将电源信号分配到各个分支母线上，分支母线则将电源信号进一步分配到各个出线柜上。
母线柜能够根据需要实现分段并联、或者汇流排供电，确保每个出线柜能够获得稳定可靠的电源供应。
3.出线柜出线柜用于将母线柜分配的电源供应给各个电器设备。
出线柜通常包括断路器、熔断器、负荷开关等元件。
断路器用于进行电源的开关控制，保证电源的开闭操作。
熔断器用于保护电源和设备免受短路和过载等电力故障的影响。
负荷开关用于将电源供应连接到各个负荷设备上，实现对负荷设备的开关控制。
4.电缆接地柜电缆接地柜用于将配电设备的杂散电流引入地下，保证设备的安全运行。
电缆接地柜通常包括接地开关、接地电流互感器等元件。
接地开关用于接地电源信号，将杂散电流引导到地下，有效降低电压和漏电流水平。
接地电流互感器用于对接地电流进行测量和监控，确保接地系统的运行安全可靠。
综上所述，10KV配电室开关柜由进线柜、母线柜、出线柜和电缆接地柜等组成。
进线柜将10KV高压电源引入配电室，母线柜将电源分配到各个出线柜，出线柜将电源供应给负荷设备，电缆接地柜用于引导杂散电流。
通过这些组成部分的协同作用，10KV配电室开关柜能够实现对电源的有效控制和分配，确保电力系统的安全稳定运行。
高压柜各个柜型作用简要说明
高压柜各个柜型作用简要说明高压柜是用来配电和控制高电压电力系统的设备，它的作用是保护电力系统的稳定运行，确保电力传输的安全和可靠。
高压柜的不同类型根据其用途和特定需求而设计，下面是对几种常见的高压柜类型的作用简要说明。
1.分段高压柜：分段高压柜用于将高电压电力系统分段控制，以便在需要时对其中一部分进行维修和监测。
这种类型的高压柜通常包括主断路器和分段断路器，并且具有独立的控制和保护电路。
分段高压柜可保护电力系统的各个分段，防止故障扩散并降低对整个系统的影响。
2.箱式变电站：箱式变电站集中了变压器、开关设备和保护设备等功能于一体的高压柜。
它通常是在城市或工业区域的有限空间内设置，用于将来自发电厂或电网的高压电能转换为低压电能进行供应。
箱式变电站具有容易安装和维护的特点，使得它们成为临时供电和紧急供电场合下的理想选择。
3.动力配电高压柜：动力配电高压柜用于供应大型工业厂区或商业楼宇的电能。
它通常具有多个进线和出线，用于连接电源和负载设备。
动力配电高压柜配备了各种保护设备，如断路器、熔断器和接地保护装置，以确保电力的安全供应和保护负载设备免受过载和短路等故障的影响。
4.绝缘涂层高压柜：绝缘涂层高压柜是将高压设备的所有电气零部件涂覆绝缘材料以防止电弧和漏电。
这种类型的高压柜广泛用于特殊环境下，如潮湿、有腐蚀性气体和易燃环境等场所。
绝缘涂层高压柜可提供额外的保护，降低电气事故的风险。
5.团队型高压柜：团队型高压柜是为现场团队提供运行和监测电力系统所需的所有设备和工具。
这种高压柜通常具有集成的控制面板、数字显示屏和通信系统，以便团队成员能够实时收集和分析电力系统的数据。
团队型高压柜提供了便携式的解决方案，使团队能够快速响应电气故障和状况，并采取相应的措施。
以上所述的高压柜类型仅是其中几种，每种高压柜的功能和应用范围都有所不同。
高压柜通过对电力系统进行保护、控制和监测，确保了电能的安全传输和高效利用，为电力供应保驾护航。
10kV高压柜组成及作用
10kV高压柜组成及作用
KYN28C-12 铠装式金属封闭开关设备（以下简称 KYN28C-12 开关柜）适用于三相交流 50Hz、3.6~12kV 单母线及单母线分段电力系统，具有“五防”功能。
开关柜的可移开部分可配置真空断路器和真空接触器等元器件。
目前主要使用高压柜型为KYN28-12金属铠装移开式开关设备（简称：KYN28-12开关柜）是三相交流户内成套配电装置。
适用于额定电压为10kV单母线及单母线分段电力系统。
主要用于我段各变配电所中，作为接受和分配电能之用，并具有对电路进行控制、保护和监测等功能
根据作业指导书及相关电力技术、安全规程，隔离要进行工作的区域，并保证电源不会被重新接通。
检查开关装置、控制、联锁、保护、信号和其他装置的功能。
检查隔离触头的表面状况，移去手车、支起活门，目测检查触头。
若其表面的镀银层，磨损到露出铜，或表面严重腐蚀、出现损伤或过热（表面变色）痕迹，则更换触头。
检查开关的附件和辅助设备，也要检查绝缘保护板，它们应保持干燥和清洁。
在运行电压下，设备表面不允许出现外部放电现象。
这可以根据噪声、异味和辉光等现象来判断。

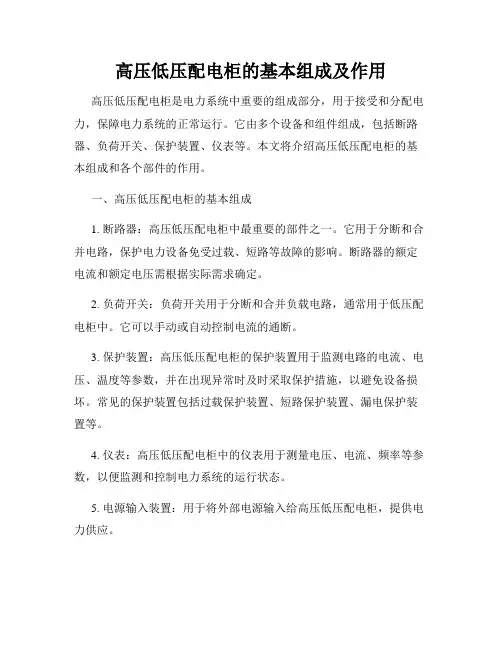

高压低压配电柜的基本组成及作用
高压低压配电柜的基本组成及作用高压低压配电柜是电力系统中重要的组成部分，用于接受和分配电力，保障电力系统的正常运行。
它由多个设备和组件组成，包括断路器、负荷开关、保护装置、仪表等。
本文将介绍高压低压配电柜的基本组成和各个部件的作用。
一、高压低压配电柜的基本组成1. 断路器：高压低压配电柜中最重要的部件之一。
它用于分断和合并电路，保护电力设备免受过载、短路等故障的影响。
断路器的额定电流和额定电压需根据实际需求确定。
2. 负荷开关：负荷开关用于分断和合并负载电路，通常用于低压配电柜中。
它可以手动或自动控制电流的通断。
3. 保护装置：高压低压配电柜的保护装置用于监测电路的电流、电压、温度等参数，并在出现异常时及时采取保护措施，以避免设备损坏。
常见的保护装置包括过载保护装置、短路保护装置、漏电保护装置等。
4. 仪表：高压低压配电柜中的仪表用于测量电压、电流、频率等参数，以便监测和控制电力系统的运行状态。
5. 电源输入装置：用于将外部电源输入给高压低压配电柜，提供电力供应。
6. 接地保护装置：用于保证高压低压配电柜的安全运行，防止电击事故的发生。
二、高压低压配电柜的作用1. 电力接受和分配：高压低压配电柜接受来自电源的电力，并将电能分配给各个负载，在不同的电路中实现电力的供给和控制。
2. 电能保护：高压低压配电柜通过断路器、保护装置等组件实现对电力设备的保护。
当电路中出现过载、短路等故障时，配电柜能及时切断电源，保护设备免受损坏。
3. 监测和控制：高压低压配电柜通过仪表和保护装置对电力系统进行监测和控制，及时获取相关参数并做出相应的措施，保证电力系统稳定运行。
4. 确保安全：高压低压配电柜的接地保护装置能够有效地将电流引入大地，防止电击事故的发生，确保人身和设备的安全。
5. 发电机切换：高压低压配电柜可以实现对发电机的切换和自动并联操作，确保系统在发生故障或停电时得到可靠的电力供应。
综上所述，高压低压配电柜是电力系统中不可或缺的组成部分。
10kv高压开关柜的各种型号及其优缺点
房地产10KV高压开关柜的各种型号及其优缺点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考：1、XGN、2、HXGN、3、JYN、4、KYN柜型号介绍1、XGN系列适用范围XGN箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为3KV、6K V、10KV，频率为50HZ的三相交流电力系统中电能的接受与分配。
本系统具有可靠的“五防”闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。
1.1、结构特点（1）XGN15-12型环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到IP3X。
开关室内装有FL(R)N36-12D型三工位负荷开关，该负荷开关的外壳为环氧树脂浇注而成，内充六氟化硫（SF6）气体。
（2）XGN2—10箱型固定式交流金属封闭开关设备(简称开关柜)用于3.6KV，1 0KV三相交流50Hz系统中作为接受和分配电能之用的户内成套配电设备，具有对电路控制保护和监测等功能。
其母线系统为单母线及单母线带旁路母线，并可派生出双母线结构。
本开关柜符合国家标准GB3960《3-35KV交流金属封闭开关设备》及国际标准IEC298的要求，并具有一套完善的性能可靠，功能齐全、结构简单、操作方便的机械式防误闭锁装置，简便而有效的达到两部提出的“五防”闭锁功能。
开关柜的主开关采用SNl0—10型系列少油断路器及ZN28A—10型系列真空断路器。
断路器配用CDl0系列电磁橾动机构或CT8弹簧操动机构；真空断路器也可配用CDl7系列电磁操动机构、CTl7或CT19B弹簧操动机构。
隔离开关采用GN30—10旋转式隔离开关系列产品。
2、HXGN系列适用范围HXGN—10型高压开关柜(简称环网柜)，系三相交流额定电压10kV、额定频率50Hz的户内箱式交流金属封闭开关设备。
高压开关柜的分类
高压开关柜的分类
高压开关柜（High Voltage Switchgear）是一种用于接通、切断、调节和保护电力系统中电力设备的开关设备。
根据工作压力、主要功
能及结构特点，高压开关柜可以分为多种类型，主要有：
1、晶闸管式高压开关柜：主要由晶闸管、隔离开关和熔断器构成，它的主要功能是对电力系统进行熔断和隔离，也可以作为保护电力系
统其他设备的开关设备。
2、拉线式高压开关柜：由拉线式隔离开关和熔断器构成，主要用
于高压电力系统的熔断和隔离功能，也可以作为保护设备的开关设备。
3、步进式高压开关柜：步进式高压开关柜是一种综合性的高压开
关柜，由隔离开关、晶闸管和熔断器等构成，用于高压电力系统的开
关操作以及电力设备的保护。
4、系列接触式高压开关柜：系列接触式高压开关柜主要由支路电
抗器、变压器、熔断器和熔断控制器等构成，它是用于调节电压和保
护电力设备的高压开关柜。
5、中性点高压开关柜：中性点高压开关柜是一种专门用于测量三
相电压的高压开关柜，由三相电流变换器、隔离开关和熔断器构成，
可用于保护接地线和电力设备。
6、插入式高压开关柜：插入式高压开关柜由插入式隔离开关和熔
断器构成，主要用于实现电力设备的熔断和隔离，广泛应用于各种高
压电力系统。
高压配电柜型号大全
高压配电柜型号大全高压配电柜是电力系统中非常重要的设备，其型号的选择直接关系到电力系统的安全稳定运行。
在选择高压配电柜型号时，需要考虑到电力系统的负载情况、运行环境、设备品牌等多个因素。
因此，本文将为大家介绍一些常见的高压配电柜型号，希望能够对大家有所帮助。
首先，我们来介绍一些常见的高压配电柜型号：1. GGD型高压配电柜，GGD型高压配电柜是一种低压配电柜，适用于三相四线或三相五线交流50Hz、额定工作电压为380V的配电系统。
该型号的高压配电柜具有结构紧凑、外形美观、空间利用率高等特点，广泛应用于工矿企业、高层建筑、商业楼宇等场所。
2. KYN28A-12型高压配电柜，KYN28A-12型高压配电柜是一种金属封闭型中置式开关设备，额定电压为12kV，额定电流为630A-3150A。
该型号的高压配电柜具有防尘、防潮、防震、防污染等特点，适用于发电厂、变电站、工矿企业等场所。
3. XGN15-12型高压配电柜，XGN15-12型高压配电柜是一种固定式封闭型金属封闭开关设备，额定电压为12kV，额定电流为630A-2000A。
该型号的高压配电柜具有结构紧凑、操作方便、安全可靠等特点，适用于城市供电系统、工矿企业、高层建筑等场所。
4. GCK型高压配电柜，GCK型高压配电柜是一种低压抽屉式开关柜，适用于三相四线或三相五线交流50Hz、额定工作电压为380V的配电系统。
该型号的高压配电柜具有抗干扰能力强、动作可靠、维护方便等特点，广泛应用于电力系统、石油化工、冶金工业等领域。
以上介绍的高压配电柜型号仅为常见型号之一，实际上市面上还有很多其他型号的高压配电柜，每种型号都有其特定的适用场景和优势。
在选择高压配电柜型号时，需要根据具体的电力系统情况和需求进行综合考虑，选择最适合的型号。
总的来说，高压配电柜型号的选择需要考虑到多个因素，包括电力系统的负载情况、运行环境、设备品牌等。
希望本文介绍的常见高压配电柜型号能够为大家在选择高压配电柜时提供一些参考，同时也希望大家在使用高压配电柜时能够严格按照相关规定进行操作，确保电力系统的安全稳定运行。
高压柜使用说明书
高压柜使用说明书高压柜使用说明书第一章：介绍1.1 产品概述1.1.1 高压柜的定义1.1.2 高压柜的作用1.1.3 产品特点和优势1.2 适用范围1.2.1 高压柜的适用环境1.2.2 适用的行业和领域1.3 术语和定义1.3.1 高压柜相关术语解释1.3.2 重要术语和定义第二章：安全须知2.1 操作前的安全注意事项2.1.1 电源接入和断开的注意事项2.1.2 高压柜的投入使用前的准备工作 2.1.3 高压柜的操作过程中的安全要求 2.2 高压柜的维护保养2.2.1 日常的清洁和保养2.2.2 定期的维修和保养2.3 紧急情况处理2.3.1 火灾和爆炸的应急处理2.3.2 电流过载和电压异常的处理2.3.3 事故报告和处理流程第三章：高压柜的安装和调试3.1 安装要求和注意事项3.1.1 安装位置的选择和准备3.1.2 安装时的电气连接和接地要求 3.1.3 安装前的清洁和检查工作3.2 调试步骤和流程3.2.1 电气设备的接线和设置3.2.2 检查和测试设备运行状态3.2.3 调试完成后的检查和确认流程第四章：高压柜的操作与维护4.1 高压柜的基本操作4.1.1 开启和关闭高压柜的步骤4.1.2 高压柜功能模块的操作说明4.2 常见故障排除与维修4.2.1 故障诊断与排查流程4.2.2 常见故障的处理方法4.2.3 维修和更换零部件时的注意事项 4.3 定期的维护保养4.3.1 清洁和检查工作的计划和频率 4.3.2 维护保养记录的填写和归档第五章：附件5.1 线路图5.2 高压柜设备清单5.3 其他相关附件附件：附件一、线路图示例附件二、高压柜设备清单表格法律名词及注释：1、法律名词A：相关解释2、法律名词B：相关解释。
几种配电柜的介绍及作用
几种配电柜的介绍及作用配电柜是电力系统中的重要设备，用于供电、分配、控制和保护电能。
根据不同的应用场景和功能需求，配电柜可以分为多种类型，下面将介绍几种常见的配电柜及其作用。
1.低压配电柜：低压配电柜是低压电力系统中最常见的一种设备，主要用于低压供电、分配电能和保护电路。
低压配电柜通常由断路器、开关、熔断器等组成，可以实现对不同回路的开关控制和过流保护，确保电路的安全稳定运行。
2.中压配电柜：中压配电柜在中压电力系统中起到供电和分配电能的作用。
与低压配电柜相比，中压配电柜的额定电压范围更高，通常为1-40kV。
中压配电柜通常由负荷开关、真空断路器、隔离开关等构成，可实现对高压电路的分配和控制。
3.升压配电柜：升压配电柜主要用于将低压电能升压至高压电能供给远距离输电线路或电网。
升压配电柜通常由隔离开关、电压互感器、电容器等构成，可以实现电能的升压、分配和调控。
4.直流配电柜：直流配电柜主要用于直流供电系统中，如电车、轻轨、电信设备等。
直流配电柜通常由整流器、电池组、直流开关等构成，可以实现对直流电能的供电、分配和保护。
5.开关柜：开关柜一般用于消防、照明、空调、电梯等场所的电力控制和分配。
开关柜通常由开关、保险丝、电容器等构成，可以实现对不同电力设备的开关控制和过载保护。
6.组合式配电柜：组合式配电柜是将多种功能的配电柜组合在一起形成的综合性配电设备。
组合式配电柜通常包括低压、中压、升压、直流等多种功能单元，可以实现多种电能的供电、分配和控制。
总之，配电柜在电力系统中起到供电、分配、控制和保护电能的重要作用。
不同类型的配电柜适用于不同的应用场景和电力需求，通过它们的合理配置和运行，可以确保电力系统的稳定安全运行。
10kv高压开关柜的各种型号及其优缺点
房地产10KV高压开关柜的各种型号及其优缺点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考：1、GG-1A（F）、2、XGN、3、HXGN、4、JYN、5、KYN柜型号介绍1、GG-1A（F）适用范围GG-1A（F）型防误高压开关柜分户内固定式、具有防误操作闭锁装置的高压开关柜。
适用于三相交流50Hz单母线和单母线分段系统，作为接受与分配额定电压3-10千伏，额定电流最大至1000A，10KV额定开断电流最大至31.5kA。
用于工矿企业变、配电站的交流50HZ，3-10KV的三相单母线系统中，接受和分配电能之用。
柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。
GG-1A型高压开关柜上加装闭锁装置而成满足能源部提出的“五防”要求，即：1．防止带负荷分合隔离开关。
2．防止误入带电间隔。
3．防止误分、合断路器。
4．防止带电挂接地线。
5．防止带接地线合闸。
因本柜是原GG-1A型高压开关柜改进后的产品，所以其使用范围、柜体结构、技术参数和一次线路方案，基本同于原GG-1A型高压开关柜。
2、型号及其含义G G— 1 A (F)G：（高压开关柜）G：（固定柜）－1：（设计序号）A：（改型）(F)：（防误型）3、使用环境1、环境温度：户内上限+40℃，下限-25℃，允许在-30℃时储运；2、海拔高度：不超过1000m；3、相对湿度：不大于90%（±25℃时）；4、地震烈度：不超过8度；5、没有导电尘埃足以能腐蚀金属和破坏绝缘的气体的场所；6、无火灾、爆炸危险的场所；7、没有剧烈震动和颠簸及垂直倾斜度不超过5°的场所。
结构特点GG-1A型高压开关柜系开启式，基本骨架结构用角钢焊接而成，前面板用薄钢板压制而成，柜后无保护板，柜内用薄钢板隔开，柜的上部为断路器室、下部为隔离开关室，具有程序封锁功能，使用安全可靠。
高压供配电名称与作用
高压供配电名称与作用(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除一、开关柜中进线柜母联柜 PT柜出线柜电容柜聚优柜隔离柜台的关系,作用在这里我先给讲下这几种柜子在一起时是排列顺序：隔离柜-进线柜-母联柜-PT柜-聚优柜-出线柜-电容柜1、隔离柜：也称之为母线隔离柜，内部有隔离手车，高压电缆一般从隔离柜下口接入。
主要是和外部电源隔开。
主要作用断开后分段母线，现实机械断点。
2、进线柜：指一段母线的供电来源开关柜。
内部主开关是真空断路器，电经隔离柜过来经真空断路器进线控制，因为真空断路器具有多种保护的功能，而隔离开关没有。
3、母联柜：当系统有两路电源进线，且两路互为备用时，需要将两路电源的主母线进行联通，联通两段母线的开关柜叫母联柜，注意：母联柜与两路进线柜一般禁止同时闭合。
4、PT柜：电压互感器柜，安装计量装置及互感器。
把大电压变成小电压，便于测量、保护等。
一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
PT是指电压互感器。
是一个变压器，一般二次输出100V，可以用于测量电压，保护用也可以用于二次控制电源。
其作用：1）、电压测量，提供测量表计的电压回路2）、可提供操作和控制电源3）、每段母线过电压保护器的装设4）、继电保护的需要，如母线绝缘、过压、欠压、备自投条件等等其二次电压主要供给综合保护装置提供采样电压、如没有直流电源同时也做断路器的操作电源使用4、聚优柜：过电压抑制柜（聚优柜）就是PT、避雷器柜，采取加大氧化锌避雷器阀片尺寸和PT 中性点与地之间加装开关，就“可弥补系统中过电压保护元件及装置的不足，提升了系统的过电压保护水平”及“可同时消除系统中的谐振过电压、断线过电压”等等。
（目前普遍认为是一种技术欺骗的说法）5、出线柜：又称馈线柜，由它把电输送给变压器或者其他用电设备。
高压系统控制柜的组成及作用
高压系统控制柜的组成及作用高压供电系统一般包含组成：进线柜、计量柜、PT柜、出线柜、联络柜、隔离柜。
1、进线柜：就是从外部引进电源的开关柜，一般是从供电网络引入10kV 电源，10kV 电源经过开关柜将电能送到10kV 母线，这个开关柜就是进线柜。
组成:真空断路器、隔离开关、三组三线圈电流互感器、避雷器、带电显示器、电压互感器、导线等元器件。
作用：主要作用就是分配电量，进线柜一般配真空断路器作为开断之用，真空断路器具备短路、防过流等保护功能，同时配以隔离开关以作为检修保护检修人员安全之用，另外进线柜还配备电流互感器和电压互感器以及计量电流电压值。
因此进线柜具备了保护、计量、监控等可以实现更多综合功能。
2、计量柜：用电量计量主要组成：电流互感器、熔断器、电压互感器、电表作用：是电能计量装置的一种，采用高供高计的方式，通过电流互感器、电压互感器、电能表等计量装置用电情况和反映负载的用电量。
10KV系统电流互感器一般开关额定电流/5；电压为100/1的。
3、PT柜：：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能主要组成：电压互感器、隔离刀、熔断器、避雷器作用：电压测量，提供测量表计的电压回路；可提供操作盒操作电源；每段母线过电压保护器的装设；继电保护的需要，如母线绝缘、过压、欠压、备自投条件4、出线柜：就是母线分配电能的开关柜送至电力变压器、电机，这个开关柜就是10kV 的出线柜之一。
组成：三组三线圈电流互感器、隔离开关、断路器、接地刀闸。
作用：主要就是起分配电能作用，将主电源分配到各个用电支路开关上去,对各支路过流过载保护盒接通断开支路电源的作用。
5、联络柜：也叫母线分段柜，是用来连接两段母线的设备，在单母线分段、双母线系统中常常要用到母线联络柜，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
其实就是两组进线柜。
非断电会造成大损失的配电房，或无两路电源的配电房一般不配备6、隔离柜：它可以给运行人员提供一个可见的端点，以方便维护和检修作业。
解读高压柜各柜型的作用
解读高压柜各柜型的作用高压柜是电力系统中的重要设备，用于接纳、终端和隔离电力系统中的高压设备。
根据不同的功能和用途，高压柜可以分为主要的五个类型，分别是开关柜、配电柜、计量柜、仪表柜和变压器柜。
下面将对这五种高压柜的作用进行详细解读。
1.开关柜：开关柜是实现电力系统中电流的接通、断开和转换的设备。
开关柜通常由多种开关装置组成，包括断路器、负荷开关和隔离开关。
开关柜的主要作用是保护电力系统中其他设备的安全运行，并提供对系统的精确控制。
开关柜在电力系统中起到连接和断开电路的关键作用，确保电力系统的可靠运行。
2.配电柜：配电柜主要用于将电力系统中的电能进行分配、控制和保护。
它们通常由多个断路器、接触器和保护装置组成，用于分支电路的开闭以及对各个电路的过载和短路进行保护。
配电柜的主要作用是确保电能按照既定的路线和方式供应到不同的用户和设备，同时实现对电路的控制和保护。
3.计量柜：计量柜是用于对电力系统中的电能进行测量和记录的设备。
它们通常配备有电能表和其他测量仪器，用于测量电压、电流、功率因数和电能等参数。
计量柜的主要作用是实时监测电能的消耗情况，帮助用户进行电力管理和能源节约，并提供给电力公司进行电费计量和结算。
4.仪表柜：仪表柜通常用于安装和配备各种控制和监测仪器，用于对电力系统中的各种参数和信号进行监测和控制。
仪表柜通常包括各种传感器、仪表和指示灯等设备，用于实时监测和显示电力系统的运行状态。
仪表柜的主要作用是提供对电力系统运行状态的监测和反馈，及时发现故障并给予处理。
5.变压器柜：变压器柜主要用于容纳和保护电力系统中的变压器设备。
变压器柜通常具备隔离和防护功能，用于将电力系统中的高压转换为低压，并将电能送入低压电网中。
变压器柜的主要作用是保护变压器设备并确保其正常运行，同时对变压器进行隔离和连接，使电力系统中的电能可以按照不同的电压等级进行输送和分配。
总之，高压柜在电力系统中承担着不同的角色和功能。
高压柜各个柜型作用简要说明
1、电源进线柜：主电源进线，（总进线柜）装有主断路器2、出线柜：配电系统的出线开关柜，带下级用电设备3、计量柜：对供电的电量进行测量和记录的，简单说就是用来收钱的电度表。
（里面装有PT、CT和电度表）4、母联柜：当系统有两路电源进线，且两路互为备用时，需要将两路电源的主母线进行联通，联通两段母线的开关柜叫母联柜，注意：母联柜与两路进线柜一般禁止同时闭合5、PT柜：安装计量装置及互感器6、电容柜：一般接在系统主母线上的电容器柜，做集中无功补偿，一般与进线柜并列安装（系统有PT柜，应是高压系统，低压系统不设PT柜--PT柜相当于一个降压变压器，只需低压电流互感器；但电容器柜在高压系统很少用，高压电容器很难做，常见的是在低压侧做集中补偿）。
7、联络柜：联络柜的作用:1、联络柜是用来在几台变压器所带的几排低压柜联络用的，即当一台变压器出现故障是可以用另外一台来带另外几排的低压柜。
2、从运行方式上来讲，正常状态下，联络断开，两台变压器独立运行。
当其中一台出现故障时，断开其总路开关，合上联络开关，其负荷供电由另一台提供保障。
8、环网柜（开关柜）：环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电。
9、电池柜：相当于电池，储存电源。
电池柜有2个作用：一：做后备操作电源二：做为合闸电源的主力电源。
开关合闸时需要一个非常大的电流，靠整流电路是无法满足合闸线圈需要的，而蓄电池有允许短时大电流放电的特性，正好弥补了整流电路的不足，使合闸回路能可靠动作。
10、直流屏（充电屏）：把交流电源转换成直流电。
组成部分：充电柜-充电模块-监控模块-电池组11、变频柜：普通的动力柜或控制柜由传统拖动方式改为变频拖动方式。
简而言之：应用变频器拖动动力装置的控制柜。
12、高压开关柜：13、中置柜：全称为铠装型移开中置式金属封闭开关设备，其分三层结构上层：母线和仪表室中间层：断路器室下层：电缆室由于断路器在中间层，所以称为铠装型移开中置式金属封闭开关设备，简称中置柜。
高压低压配电柜的作用和原理
高压低压配电柜的作用和原理高压低压配电柜是电力系统中必不可少的设备，它在电能分配和控制中起着重要的作用。
本文将详细介绍高压低压配电柜的作用和原理。
一、高压低压配电柜的作用1. 电能分配：高压低压配电柜将电力系统中的高压电能转变为低压电能，并实现电能的合理分配。
通过配电柜，可以将来自发电厂的高压电能送至各个用户，并根据需求进行细分分配，实现从高压到低压的能量传递。
2. 电能控制：高压低压配电柜通过开关、保护器等电气元件，实现对电能的精确控制。
它可以根据用户的需求，对电路进行开关控制，实现对特定电路的通断操作。
同时，配电柜还能监测电能的参数，如电压、电流、功率因数等，通过保护装置进行故障检测和处理，确保电力系统的运行安全。
3. 电能保护：高压低压配电柜具备诸多保护功能，如过载保护、短路保护、接地故障保护等。
当电力系统出现故障时，配电柜能够准确地判断故障区域，并采取相应的保护措施，包括切断故障电路、断电保护、过流保护等。
这些保护功能能够及时消除故障，避免电力系统的进一步损坏，确保设备和人员的安全。
二、高压低压配电柜的原理高压低压配电柜的工作原理涉及多个方面的知识，包括电力变压器、开关设备、保护装置等。
1. 电力变压器：高压低压配电柜内的电力变压器负责高压电能到低压电能的变换。
通过变压器的升压和降压作用，将电力系统的高压电能转换为适用于用户需求的低压电能，以满足不同电器设备的工作要求。
2. 开关设备：高压低压配电柜内的开关设备用于实现电能的控制和分配。
开关设备包括断路器、隔离开关、负荷开关等，它们能够对电路进行开关操作，根据用户需求实现电能的通断控制，确保电能的正常分配和供应。
3. 保护装置：高压低压配电柜内的保护装置负责对电能进行监测和保护。
保护装置能够检测电压、电流等参数，并实时监测电力系统的运行状态。
当电力系统出现异常，如过载、短路等故障，保护装置会发出信号，触发相应的保护动作，保护电力设备和人员的安全。
高压柜分类及介绍
1、户内交流金属铠装中置式开关设备（中置柜）：KYN28A-121．1从外形上分为两种：高低柜与平顶柜：800（1000、1200）×1500（1660）×23001．2组成部分：仪表室、母线室、断路器室、电缆室、互感器仪表室内可装计量仪表、继电器、二次端子；仪表面板可装各种仪表、指示灯、合分开关、转换开关、微机保护装置、继电器、温湿度控制器、保护连片等；母线室内可装汇流母排、进出线母排、一次插接头、穿墙套管等；断路器室可装移动式高压断路器或高压接触器，断路器导向装置与加热器等；电缆室可装接地开关、电缆固定夹、避雷器（过电压保护器）、也可再装一台移动式断路器，电压互感器、控制变压器，此面板有观察窗；1．3其优点：a．材料为覆铝锌板，防腐蚀性强，完全组装，无焊接，面板为喷塑件，美观大方，防护等级达IP4X；b．有完好的“五防”功能：1）仪表门上有远方/就地开关，断路器只有在试验与工作位置时，才能合闸，防止误合、分断路器；2）断路器合闸后，手车无法移动，防止带负荷推拉断路器；3）接地开关与断路器存在联锁，只有接地开关在分闸位置时，断路器手车才能移动与合闸；4）只有断路器在分闸位置时，接地开关才能合闸，防止带电误合接地开关；5）接地开关处于分闸位置时，下门与后门都有无法打开，防止误入带电间隔；c．本型柜体可以从正面进行安装、调试和维护，因此它可背对背、组成双重排列和靠墙安装，提高开关设备的安全性、灵活性、减少了占地面积。
1．4非标中高压柜主要是：非标固定柜XGN2-12系列与非标中置柜KYN28A-12。
2、箱型固定式交流金属封闭开关设备：XGN2-122．1柜体有两种组合方式：焊接型与“C”型材拼装式外形尺寸：1100×1200×2650 单位：毫米（mm）2．2 XGN2-12柜内分为断路器室、母线室、电缆室、继电器室；断路器可以是一体式，也可以是分体式；断路器可以用VS1固定式，也可以用ZN28固定式；断路器的位置也可装真空接触器；隔离开关可以是GN19、GN24、GN30等；进出线方式可以是电缆进出、母线桥架进出；设计难点：隔离开关与柜门的联锁、分体式断路器与操动机构的联接、电流互感器的空间布置；该柜在高压柜市场上仅次于中置柜它具有断路器安装方式自由.二次面板大可较多价廉的继电器（板前、板后接线均可）来作保护.电缆室空间利用方式多等特点;2．3本柜型隔离与断路器之间采用机械闭锁JSXGN而有较稳定的“五防”，由于机械闭锁比电气闭锁可靠，优先采用机械闭锁，闭锁方法如下：a．停电操作（运行-检修）开关柜处于工作位置，即上下隔离开关、断路器处于合闸状态，前后门已锁好，并处于带电运行之中，这时机械闭锁的小手柄处于工作位置。
高压低压配电柜的作用是什么
高压低压配电柜的作用是什么在现代社会中，电力是人们生活和工作中不可或缺的重要资源。
然而，电力的分配和传输需要经过复杂的过程，而高压低压配电柜则扮演着关键的角色。
本文将探讨高压低压配电柜的作用及其在电力系统中的重要性。
一、高压低压配电柜的定义和组成高压低压配电柜是用于电力系统中的电能转换、控制和分配的设备。
它由高压室、低压室、控制室和操作间四个主要部分组成。
高压室主要用于接收和分发来自电力系统的高压电能，低压室则负责将高压电能转换为低压电能并供给给终端用户使用。
二、高压低压配电柜的作用1. 电能转换：高压低压配电柜起到了将高压电能转换成低压电能的关键作用。
由于电力传输和分配的需要，从发电厂到终端用户之间有许多不同电压的环节，而高压低压配电柜能够将高压电能有效地转换成适用于终端用户的低压电能。
2. 电能分配：高压低压配电柜在电力系统中起到了电能分配的作用。
通过配电柜，电能可以按照用户的需求进行分配，从而实现灵活的电力供应。
3. 电能控制：高压低压配电柜在电力系统中具有重要的电能控制功能。
通过配电柜，电力系统的运行状态可以得到监控和控制，从而确保电力系统的正常运行和安全。
4. 电能保护：高压低压配电柜还起到了电能保护的作用。
它可以通过各种保护装置，如过载保护、短路保护等，保护电力系统免受外部因素的影响。
5. 电能监测：高压低压配电柜能够对电力系统中的电能进行监测。
通过各种测量仪表和传感器，配电柜可以实时监测电能的负荷情况、电流、电压等参数，从而提供有效的信息，辅助系统运行和维护。
三、高压低压配电柜的重要性高压低压配电柜作为电力系统中的重要组成部分，发挥着至关重要的作用。
它不仅能够将高压电能转换为低压电能，并按照用户需求进行分配，还能够对电力系统进行控制、保护和监测。
高压低压配电柜的正常运行和可靠性直接关系到电力系统的安全和稳定。
一旦出现故障，可能会导致电力中断、设备损坏甚至事故发生。
因此，对高压低压配电柜的维护和管理显得非常重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、电源进线柜：主电源进线，（总进线柜）装有主断路器
2、出线柜：配电系统的出线开关柜，带下级用电设备
3、计量柜：对供电的电量进行测量和记录的，简单说就是用来
收钱的电度表。
（里面装有PT、CT和电度表）
4、母联柜：当系统有两路电源进线，且两路互为备用时，需要
将两路电源的主母线进行联通，联通两段母线的开关柜叫母联柜，注意：母联柜与两路进线柜一般禁止同时闭合5、PT柜：安装计量装置及互感器
6、电容柜：一般接在系统主母线上的电容器柜，做集中无功补
偿，一般与进线柜并列安装
（系统有PT柜，应是高压系统，低压系统不设PT柜--PT柜相当于一个降压变压器，只需低压电流互感器；但电容器柜在高压系统很少用，高压电容器很难做，常见的是在低压侧做集中补偿）。
7、联络柜：
联络柜的作用:
1、联络柜是用来在几台变压器所带的几排低压柜联络用的，即当一台变压器出现故障是可以用另外一台来带另外几排的低压柜。
2、从运行方式上来讲，正常状态下，联络断开，两台变压器独立运行。
当其中一台出现故障时，断开其总路开关，合上联络开关，其负荷供电由另一台提供保障。
8、环网柜（开关柜）：环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电。
9、电池柜：相当于电池，储存电源。
电池柜有2个作用：
一：做后备操作电源
二：做为合闸电源的主力电源。
开关合闸时需要一个非常大的电流，靠整流电路是无法满足合闸线圈需要的，而蓄电池有允许短时大电流放电的特性，正好弥补了整流电路的不足，使合闸回路能可靠动作。
10、直流屏（充电屏）：把交流电源转换成直流电。
组成部分：充电柜-充电模块-监控模块-电池组
11、变频柜：普通的动力柜或控制柜由传统拖动方式改为变频拖动方式。
简而言之：应用变频器拖动动力装置的控制柜。
12、高压开关柜：
13、中置柜：全称为铠装型移开中置式金属封闭开关设备，其分三层结构
上层：母线和仪表室
中间层：断路器室
下层：电缆室
由于断路器在中间层，所以称为铠装型移开中置式金属封闭开关设备，简称中置柜。
14、动力柜：就起作用而言，为水泵、发电机等转动的机器提供动力的柜子。
