广场广告牌钢结构工程广告牌杆件计算
广告牌计算书(模板)
30 KN
5.立柱根部受到的最大弯距M=M风+M偏= 6.根据经验初步选用:焊管,其直径D=
432.25 KN.M 0.8 M
壁厚 t =
0.008 M
则其截面抗弯模量W=0.1×D3×(1-((D-2t)/D)4) 0.00397 M3
共10页 第2页
计算书
单柱或多柱广告塔主要结构造型计算
7.强度校核:[σ]= 稳定系数φ= 最大应力σ=10-3×M/W/φ=
135 MP 72.0416 KN
1.2 M 0M 0M 0M
1.2 M 0条 0条 0条 5条
93.6541 KN 0.02973
36 MM
4M 3M 1.5 M
共10页 第4页
计算书 单柱或多柱广告塔主要结构造型计算
2.基础重量G2=γ×A×B×C= 其中:γ=22KN/M3
3.整体结构重量G=G1+G2 = 其中:(估算)G1=h×L×H/12=
二、 风荷载
1.基本风压ω0=
0.45 KN/M2
2.标准风压ω=β×K×Kz×ω0= 其中:风震系数β=
0.84825 KN/M2 1.45
:体型系数K=
1.3
:高度系数Kz=
1
三、 钢结构主要结构选型及应力计算 ㈠ 立柱选型计算
1.根据结构布置形式,可按h×L-H单柱广告塔进行计算,如示意图 (一)
广场广告牌计算省一建_secret
**广告牌
钢结构设计计算书设计:
一米高广告牌钢结构设计计算书1 计算引用的规范、标准及资料
1.1建筑设计规范:
1.2
《不锈钢冷轧钢板及钢带》
《不锈钢热轧钢板及钢带》
《不锈钢丝》
《建筑用不锈钢绞线》
《不锈钢小直径无缝钢管》
《彩色涂层钢板和钢带》
《低合金钢焊条》
《低合金高强度结构钢》
《建筑幕墙用钢索压管接头》
《耐候结构钢》
《高碳铬不锈钢丝》—
《合金结构钢》
《金属覆盖层钢铁制品热镀锌层技术要求》
《冷拔异形钢管》
《碳钢焊条》
《碳素结构钢》
《碳素结构钢和低合金结构钢热轧薄钢板及钢带》
《碳素结构钢和低合金结构钢热轧厚钢板及钢带》
《优质碳素结构钢》
1.3
1.4
2
2.1
2.2
3
3.1
()自重:包括广告布、杆件、连接件、附件等的自重,可以按照估算:
()风荷载:是垂直作用于广告牌表面的荷载,按采用;
()雪荷载:是指广告牌水平投影面上的雪荷载,按采用;
()活荷载:是指广告牌水平投影面上的活荷载,按,可按采用;
在实际工程的广告牌结构计算中,对上面的几种荷载,考虑最不利组合,有下面几种方式,取用其最大值:
:考虑正风压时:
.当永久荷载起控制作用的时候,按下面公式进行荷载组合:
××(或)
.当永久荷载不起控制作用的时候,按下面公式进行荷载组合:
××(或)
:考虑负风压时:
按下面公式进行荷载组合:
3.2风荷载标准值计算:
按建筑结构荷载规范()计算:
βμμ……[ 年版]
βμμ
β(
β×
μ×()
μ:局部风压体型系数,对于广告牌结构,按规范,计算正风压时,取μ;计算负风压时,取μ;
另注:上述的局部体型系数μ()是适用于围护构件的从属面积小于或等于的情况,当围护构件的从属面积大于或等于时,局部风压体型系数μ()可乘以折减系数,当构件的从属面积小于而大于时,局部风压体型系数μ()可按面积的对数线性插值,即:
钢结构广告牌基础计算
项目名称功夫熊猫广告牌
广告牌高度(米)13
广告牌间距(米)3
基本风压0.35
体形系数 1.3
阵风系数 1.7
风压高度变化系数 1.13
风压标准值0.874055
弯矩(标准值)221.5729425
剪力(标准值)34.088145
基础验算
基础宽(米)3
基础长(米) 2.5
基础埋深(米)2
Fk+Gk375
偏心距e(米)0.59086118
pkmax126.4275913
a0.65913882
3a 1.97741646
0.75b 1.875
3a>0.75b必须满足
脱开基础长度为T0.52258354
脱开比例为0.209033416必须小于25%抗倾覆验算
倾覆力矩289.7492325
抗倾覆力矩468.75
抗倾覆/倾覆 1.617778228必须大于1.6
项目名称华润钢结构
广告牌高度(米) 3.3
广告牌间距(米) 2.15
基本风压0.35
体形系数1
阵风系数 1.7
风压高度变化系数1
风压标准值1
弯矩(标准值)6261剪力(标准值)7.095
基础验算
基础宽(米) 1.6
基础长(米) 2.4
基础埋深(米) 1.29
Fk+Gk113.7408
偏心距e(米)0.545099032
pkmax72.36513966
a0.654900968
3a 1.964702903
0.75b 1.8
3a>0.75b必须满足
脱开基础长度为T0.435297097
脱开比例为0.18137379必须小于25%
抗倾覆验算
倾覆力矩71.15255
抗倾覆力矩136.48896
抗倾覆/倾覆 1.918258165必须大于1.6
广告牌构件计算
广告牌构件计算
一计算依据
《建筑结构荷载规范》 GB50009—2001
《钢结构社机规范》 GB50017-2003
二计算参数
2.1 Ø*120
3.5钢管
截面积 A=1280mm2
回转半径 r=41.2mm
2。2 40*3角钢
截面系数 W=1230mm3
2.3 Q235钢抗弯设计强度 f=215N/mm2
三构件计算
3。1 风荷载标准值
广告牌高7.50m,总高H=14m,地面粗糙度按C类
W k=βz·μs·μz·r w·W0
式中βz-高度Z处风振系数取1.14~1。36(计算附后)μs—风载体型系数取0.07(计算附后)
μz-风压高度变化系数15m以内,0。74
r w-风载分项系数取1.4
W k=βz·μs·μz·K·W0=1.14(1.36)×0.07×1×1.4×2。64=0.295(0.35)KN/m2如取3.8m宽板带计算线荷载分别为
q1=0。295×3.8=1。12KN/m
q2=0.35×3。8=1.33KN/m
a 集中荷载P=7.5×(1.12+1。33)/2=9.2KN b为安全计集中力作用于
顶部节点,计算简图如图2
c 支座反力
A支座:
水平反力27。6KN
竖向反力11.5KN
B支座:
水平反力18。4KN
竖向反力7.7KN
3。2.2 Ø120×3。5钢管强度验算
a 按绗架计算各杆内力系数注于图2内。
b 计算Ø120×3.5钢管应力,按最大压力及最长杆件计算,取大值.
最大压力σ=N/ØA 其中N=KP
λ=L/r=3905/41.2=95 查GB50010—2003附录C得Ø=0.676
广场广告牌钢结构工程广告牌荷载计算-1
广场广告牌钢结构工程广告牌荷载计算
1.1广告布广告牌的荷载作用说明:
广告牌承受的荷载包括:自重、风荷载、雪荷载以及活荷载。
(1)自重:包括广告布、杆件、连接件、附件等的自重,可以按照400N/m2估算:
(2)风荷载:是垂直作用于广告牌表面的荷载,按GB50009采用;
(3)雪荷载:是指广告牌水平投影面上的雪荷载,按GB50009采用;
(4)活荷载:是指广告牌水平投影面上的活荷载,按GB50009,可按500N/m2采用;
在实际工程的广告牌结构计算中,对上面的几种荷载,考虑最不利组合,有下面几种方式,取用其最大值:
A:考虑正风压时:
a.当永久荷载起控制作用的时候,按下面公式进行荷载组合:
S k+=1.35G k+0.6×1.4w k+0.7×1.4S k(或Q k)
b.当永久荷载不起控制作用的时候,按下面公式进行荷载组合:
S k+=1.2G k+1.4×w k+0.7×1.4S k(或Q k)
B:考虑负风压时:
按下面公式进行荷载组合:
S k-=1.0G k+1.4w k
1.2风荷载标准值计算:
按建筑结构荷载规范(GB50009-2001)计算:
w k+=βgzμzμs1+w0……7.1.1-2[GB50009-2001 2006年版] w k-=βgzμzμs1-w0
上式中:
w k+:正风压下作用在广告牌上的风荷载标准值(MPa);
w k-:负风压下作用在广告牌上的风荷载标准值(MPa);
Z:计算点标高:6m;
βgz:瞬时风压的阵风系数;
根据不同场地类型,按以下公式计算(高度不足5m按5m计算):βgz=K(1+2μf)
广告牌工程量计算(钢材部分)
单位重量长度或面积总重量
角钢45*45*4 5.6525943357.288镀锌板0.8MM216 6.281356.48底部钢板0.07128559.548横管φ529*818M1850.44立管φ1220*1612M5701.69圆形钢板φ1460*25两块657.19筋板300*300*12 400*500*12三角形32块*2437.08筋板600*300*16三角形24块271.19槽钢[12#,12.059KG/M40根,每根1.8米长868.248灯支架方管45*459根,每根2米76.3安全网支架角钢50*50*572米,每米3.7KG266.4角位爬梯角钢45*45*424米67.82下部钢爬梯角钢45*45*418米50.865两面之间槽钢40根,每根1.8米长720.504
16241.04
钢结构广告牌基础计算
项目名称功夫熊猫广告牌
广告牌高度(米)13
广告牌间距(米)3
基本风压0.35
体形系数 1.3
阵风系数 1.7
风压高度变化系数 1.13
风压标准值0.874055
弯矩(标准值)221.5729425
剪力(标准值)34.088145
基础验算
基础宽(米)3
基础长(米) 2.5
基础埋深(米)2
Fk+Gk375
偏心距e(米)0.59086118
pkmax126.4275913
a0.65913882
3a 1.97741646
0.75b 1.875
3a>0.75b必须满足
脱开基础长度为T0.52258354
脱开比例为0.209033416必须小于25%抗倾覆验算
倾覆力矩289.7492325
抗倾覆力矩468.75
抗倾覆/倾覆 1.617778228必须大于1.6
项目名称华润钢结构
广告牌高度(米) 3.3
广告牌间距(米) 2.15
基本风压0.35
体形系数1
阵风系数 1.7
风压高度变化系数1
风压标准值1
弯矩(标准值)6261剪力(标准值)7.095
基础验算
基础宽(米) 1.6
基础长(米) 2.4
基础埋深(米) 1.29
Fk+Gk113.7408
偏心距e(米)0.545099032
pkmax72.36513966
a0.654900968
3a 1.964702903
0.75b 1.8
3a>0.75b必须满足
脱开基础长度为T0.435297097
脱开比例为0.18137379必须小于25%
抗倾覆验算
倾覆力矩71.15255
抗倾覆力矩136.48896
抗倾覆/倾覆 1.918258165必须大于1.6

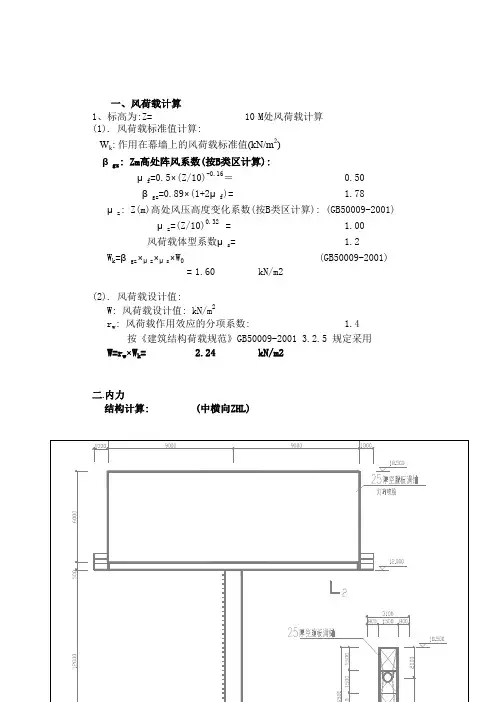

广告牌结构计算
一、风荷载计算
1、标高为:Z=10M处风荷载计算
(1). 风荷载标准值计算:
W k: 作用在幕墙上的风荷载标准值(kN/m2)
: Zm高处阵风系数(按B类区计算):
βgz
μf=0.5×(Z/10)-0.16=0.50
βgz=0.89×(1+2μf)= 1.78μz: Z(m)高处风压高度变化系数(按B类区计算): (GB50009-2001)μz=(Z/10)0.32 = 1.00 风荷载体型系数μs= 1.2
W k=βgz×μz×μs×W0 (GB50009-2001) =1.60kN/m2
(2). 风荷载设计值:
W: 风荷载设计值: kN/m2
r w: 风荷载作用效应的分项系数: 1.4
按《建筑结构荷载规范》GB50009-2001 3.2.5 规定采用
W=r w×W k= 2.24kN/m2
二.内力
结构计算: (中横向ZHL)
整体结构梁受力计算:
荷载:
(1) G(#2Ak)平均重力: 1.00kN/m^2
(2).W 风荷载设计值: 2.24kN/m^2
M(#1G): 平均自重下组合梁弯矩(kN.m)
q(#1G):荷载集度设计值:(kN/m)
a(#4sjcg):计算跨度: 14m
B: 计算单元宽: 6.5m
q(#1G)=1.4×G(#2Ak)×B
=1.4×0.5×1.0
=9.1 kN/m
M(#1G)=q(#1G)×a(#4sjcg)^2/8
=222.95kN.m
垂直于平面的分布水平地震作用:α(#3max)= q(#3EAk): 垂直于平面的分布水平地震作用 (kN/m)

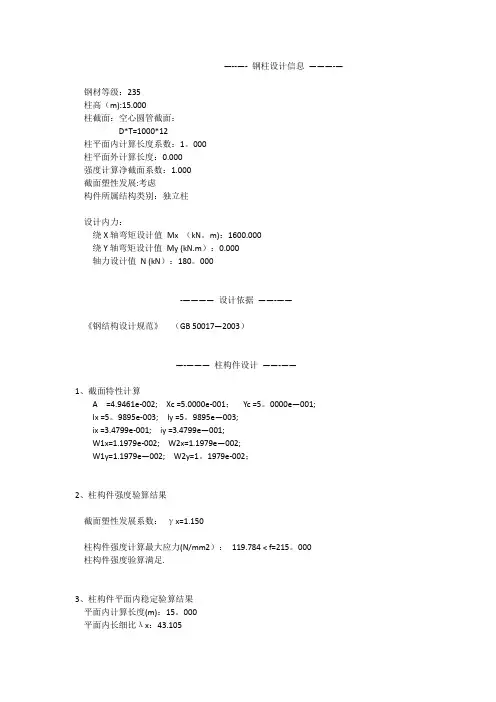

广告牌钢结构部分计算书
----- 钢柱设计信息-----
钢材等级:235
柱高(m):15.000
柱截面:空心圆管截面:
D*T=1000*12
柱平面内计算长度系数:1.000
柱平面外计算长度:0.000
强度计算净截面系数:1.000
截面塑性发展:考虑
构件所属结构类别:独立柱
设计内力:
绕X轴弯矩设计值Mx (kN.m):1600.000
绕Y轴弯矩设计值My (kN.m):0.000
轴力设计值N (kN):180.000
----- 设计依据-----
《钢结构设计规范》(GB 50017-2003)
----- 柱构件设计-----
1、截面特性计算
A =4.9461e-002; Xc =5.0000e-001; Yc =5.0000e-001;
Ix =5.9895e-003; Iy =5.9895e-003;
ix =3.4799e-001; iy =3.4799e-001;
W1x=1.1979e-002; W2x=1.1979e-002;
W1y=1.1979e-002; W2y=1.1979e-002;
2、柱构件强度验算结果
截面塑性发展系数: γx=1.150
柱构件强度计算最大应力(N/mm2): 119.784 < f=215.000
柱构件强度验算满足。
3、柱构件平面内稳定验算结果
平面内计算长度(m):15.000
平面内长细比λx:43.105
对x轴截面分类:b 类
轴心受压稳定系数φx:0.886
等效弯矩系数βmx:1.000
计算参数Nex'(KN):49201.949
柱平面内长细比:λx=43.105 < [λ]= 150.000
广告牌结构生根固定点承重计算
广告牌结构生根固定点承重计算工程概况:
一、广告字共9个,平均每个字的重量为35kg;从平面图可知,广告牌一共由6榀框架组成,包括2个边榀和4个中榀,边榀长度为1250mm,中榀长度为2000mm,取中榀框架计算,即取如附图一所示的A-A,B_B之间的这榀框架(计为框架1)计算。
附图一
二、框架1的各部分尺寸如附图二所示:广告字型与铝底板的距离为80mm,型钢钢管到焊接节点的距离为375mm,铝底板与焊接节点的距离为414mm。
三、框架1各部分的质量和重量:
1字的质量:2000/12500*9*35=50.4kg;
重量G1=N1=50.4*10=504N
附图二
2、广告牌质量:广告牌平均每平米重量为8kg,框架1所占面积为1.75*2=3.5m,所以广告牌质量为3.5*8=28kg;
重量G2=N2=28*10=280N
3.、型钢钢管质量:型钢钢管每米质量为2.512kg,框架1所占长度为1.75+2=3.75m,质量为2.512*3.75=9.42kg;
重量G3=N3=9.42*10=94.2N。
四、计算过程
分析可知,上面型钢焊接点主要承受剪力F和轴拉力N,下面的焊接几点主要承受剪力F和轴压力N,如附图三所示。
附图三
由竖向力平衡可知F=(N1+N2+N3)/2=(504+280+94.2)/2=882N 由弯矩平衡可知N=(504*494+280*414+375*94.2)/1636=245N 若考虑1.3的风振系数,则F=882*1.3=1.2KN
N=1.3*245=0.32KN.
广场广告牌钢结构设计计算书
广场广告牌钢结构设计计算书
设计单位:xxx设计工作室
设计项目:广场广告牌钢结构设计计算书
一、设计依据
本设计计算书根据《国家建筑设计规范》、《钢结构设计规范》、《地震设计规范》等相关规范进行设计计算,并结合项目具体要求进行综合设计。
二、设计参数
1. 广告牌总高度:H = 10m
2. 广告牌宽度:W = 5m
3. 流线型钢结构横截面形状:矩形
4. 钢结构材料:Q235
5. 风载荷设计等级:3级
6. 设计基准风速:V = 45m/s
7. 基本风压:Pb = 0.5kN/m²
三、荷载计算
1. 风载荷计算:
风压力计算公式:P = Pb * Cpe * Cg * Cp
其中,Cpe为风压力系数,取1.2;Cg为结构高度修正系数,通过计算得到;Cp为构件位置修正系数,取1.0。
风载荷计算公式:F = P * A
其中,A为广告牌面积,取H * W。
2. 结构自重计算:
自重计算公式:G = ρ * A
其中,ρ为钢结构材料的密度,取7.85g/cm³;A为广告牌体积,取H * W * t。
t为钢结构板厚,根据实际情况确定。
3. 地震荷载计算:
根据地震设计规范计算得到地震荷载,并进行相应的结构响应分析。
四、钢结构设计
1. 主梁设计:
依据强度设计准则计算主梁截面面积,并选择合适的热轧压型钢材料进行设计。
2. 柱腿设计:
依据强度设计准则计算柱腿截面面积,并选择合适的热轧压型钢材料进行设计。
3. 铰接设计:
根据结构拓扑形状和荷载分析,在适当位置设置合理的铰接连接,并对连接部位进行剪力、扭矩等设计计算。
4. 结构稳定性设计:
3-4米广告牌支撑计算书
3-4米广告牌支撑计算书
1. 引言
本文档旨在提供计算3-4米广告牌支撑结构的相关参数和设计要求。通过合理的计算和设计,确保广告牌的稳定性和安全性。
2. 设计要求
- 广告牌高度:3-4米
- 风压:根据当地附近地区的最大风速,选择合适的安全系数进行计算。
- 材料:根据设计要求,可选择合适的材料(如钢材等)。
3. 支撑结构设计计算
3.1 广告牌的重力计算
根据广告牌的高度和自身重量计算,可得到广告牌的重力。重力计算公式如下:
重力 = 高度 ×单位长度的广告牌重量
3.2 广告牌受到的风力计算
根据广告牌的高度、风压和风力作用面积,可以计算得到广告牌受到的风力。风力计算公式如下:
风力 = 风压 ×广告牌的风力作用面积
3.3 支撑结构的稳定性计算
为了保证广告牌的稳定性,需要计算支撑结构的稳定性。支撑结构的稳定性计算公式如下:
稳定性 = 广告牌的重力 - 广告牌受到的风力
3.4 结构材料的选择
根据计算得到的支撑结构稳定性参数,选择合适的结构材料。
根据结构材料的强度和稳定性,计算出结构材料的截面尺寸和长度。
4. 结论
根据上述计算,我们能够得出3-4米广告牌支撑结构的相关参
数和设计要求。根据计算结果,选择合适的结构材料和尺寸,能够
确保广告牌的稳定性和安全性。
> 注意:以上计算仅供参考,具体的设计和选材还需要根据实
际情况进行综合考虑。为保证广告牌的安全性,建议寻求专业结构
工程师的意见和指导。
以上是关于3-4米广告牌支撑计算的文档。
广场广告牌钢结构工程广告牌杆件计算-3
广场广告牌钢结构工程广告牌杆件计算-3
基本参数:
1:计算点标高:6m;
2:力学模型:悬臂梁;
3:荷载作用:均布荷载(有拉杆作用);
4:悬臂总长度:L=6000mm,受力模型图中a=1000mm,b=5000mm; 5:拉杆截面面积:5856mm2
6:分格宽度:B=1500mm;
7:悬臂梁材质:Q235;
本处杆件按悬臂梁力学模型进行设计计算:
1.1结构的受力分析:
(1)荷载集度计算:
q k:组合荷载作用下的线荷载集度标准值(按矩形分布)(N/mm); q:组合荷载作用下的线荷载集度设计值(按矩形分布)(N/mm); S k:组合荷载标准值(MPa);
S:组合荷载设计值(MPa);
B:分格宽度(mm);
q k=S k B
=0.002117×1500
=3.176N/mm
q=SB
=0.002884×1500
=4.326N/mm
(2)拉杆轴力计算:
由于拉杆在广告牌外力作用下在铰接点产生的位移量在垂直方向上的矢量代数和等于拉杆在轴力作用下产生的位移量在垂直方向上的矢量即:
P:拉杆作用力在垂直方向上的分力(N);
qL4(3-4a/L+(a/L)4)/24EI-Pb3/3EI=PL拉杆/EA
E:材料的弹性模量,为206000MPa;
L拉杆:拉杆的长度;
A:拉杆截面面积(mm2);
P=qL4A(3-4a/L+(a/L)4)/8(Ab3+3L拉杆I)
=13053.489N
拉杆的轴向作用力为:
N=P/sinα
=26118.987N
(3)广告牌杆件截面最大弯矩处(距悬臂端距离为x处)的弯矩设计值
计算:
M max:悬臂梁最大弯矩设计值(N·mm);
广告牌计算书
广告牌计算书
一、工程概况
本工程为一广告牌,该广告牌为立体桁架组成的结构体系,桁架采用角钢连接。
二、设计所依据的规范
三、荷载情况
1、 恒载
结构自重程序自动计入
2、 活载:0.35 kN/m 2
3、 基本雪压:0.3 kN/m 2
4、 基本风压:0.35 kN/m 2
5、地震
地震设防烈度7度,Ⅱ类场地。
四、设计分析结果
由于广告牌本身的不规则性,本计算中选用PKPM —STS 中桁架计算软件对结构进行设计分析。
有200.45/w kN m =,考虑B 类,由0k z z s w w βμμ=,对广告牌取 1.83gz β=, 1.0z μ=, 2.0s μ=-,则21.83 1.020.45 1.67/k w kN m =⨯⨯⨯=
1、 模型情况
结构计算简图:
荷载图示:
2、分析工况
对模型分别作以下分析
(1)1.0恒+1.0活
(2)1.0恒+1.0左(右)风
(3)1.0恒+1.0前(后)风
(4)1.2恒+1.4活
(5)1.2恒+1.4左(风)
(6)1.2恒+1.4前(后)风
(7)1.35恒+0.98活
(8)1.35恒+0.98前(后)风
(9)1.35恒+0.98左(右)风
3、计算结果整理
图4 整体应力比由以上计算结果可以看出:结构满足设计要求。
广告牌钢结构设计计算书
广告牌钢结构设计计算书
1 基本参数
1.1广告牌所在地区:
福州地区;
1.2地面粗糙度分类等级:
按《建筑结构荷载规范》(GB50009-2001)
A类:指近海海面和海岛、海岸、湖岸及沙漠地区;
B类:指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区; C类:指有密集建筑群的城市市区;
D类:指有密集建筑群且房屋较高的城市市区;
依照上面分类标准,本工程按B类地形考虑。
2 广告牌荷载计算
2.1广告布广告牌的荷载作用说明:
广告牌承受的荷载包括:自重、风荷载、雪荷载以及活荷载。
(1)自重:包括广告布、杆件、连接件、附件等的自重,可以按照400N/m2估算:
(2)风荷载:是垂直作用于广告牌表面的荷载,按GB50009采用;
(3)雪荷载:是指广告牌水平投影面上的雪荷载,按GB50009采用;
(4)活荷载:是指广告牌水平投影面上的活荷载,按GB50009,可按500N/m2采用;
在实际工程的广告牌结构计算中,对上面的几种荷载,考虑最不利组合,有下面几种方式,取用其最大值:
A:考虑正风压时:
a.当永久荷载起控制作用的时候,按下面公式进行荷载组合:
S
k+=1.35G
k
+0.6×1.4w
k
+0.7×1.4S
k
(或Q
k
)
b.当永久荷载不起控制作用的时候,按下面公式进行荷载组合:
S
k+=1.2G
k
+1.4×w
k
+0.7×1.4S
k
(或Q
k
)
B:考虑负风压时:
按下面公式进行荷载组合:
S
k-=1.0G
k
+1.4w
k
2.2风荷载标准值计算:
按建筑结构荷载规范(GB50009-2001)计算:
w
k+=β
gz
μ
z
μ
钢某结构户外广告牌工程预算及工程量计算
户外广告牌钢结构预算
1、土方:0.8×0.8×1.2×7+0.6×0.6×1.2×7=8.4m3
2、砼:1.2×0.8×0.8×7+0.6×0.6×1.2×7=8.4m3
3、L50×5柱(8+1.2)×4=36.8m 5×(0.5×4+0.71×4)=24.2m
10×(0.5×4+0.95×4)=58m
合计119m×7=833m(139根)
833×1.05×3.77kg/m=3297.4kg
4、L30×4 (5×7.5+3.2×11)×2=145.4m
(5×7.5+2.9×11)×4=277.6m
合计423m(71根)
423×1.05×1.786kg/m=793.3kg
5、L10 (12.3×2+7.5+5.3+3.75)×7=288.05m 18×3=54m
合计342.05m(57根)
342.05×1.05×10kg/m=3591.5kg
6、钢筋φ8 18×2+7.5×2+1=52m
52×0.398=20.7kg
7、防锈漆9桶
8、铁皮18×7.5=135m2
1、土方8.4m3×30元/m3=252元
2、砼8.4m3×350元/m3=2940元
浇筑、支模8.4m3×200元/m3=1680元
3、L50×5 L30×4
L10 3297.4+793.3+3591.5+20.7=7682.2kg+20.7=7.7T
7.7T×5500元/T=42350元
4、制作、安装、运输7.7T×1500元/T=11550元
5、铁皮(彩钢)135m2×25元/m2=3375元
6、铁皮、铆固、安装135m2×10元/m2=1350元
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
广场广告牌钢结构工程广告牌杆件计算
基本参数:
1:计算点标高:3m;
2:力学模型:悬臂梁;
3:荷载作用:均布荷载(有拉杆作用);
4:悬臂总长度:L=3000mm,受力模型图中a=50mm,b=2950mm; 5:拉杆截面面积:309mm2
6:分格宽度:B=1500mm;
7:悬臂梁材质:Q235;
本处杆件按悬臂梁力学模型进行设计计算:
1.1结构的受力分析:
(1)荷载集度计算:
q k:组合荷载作用下的线荷载集度标准值(按矩形分布)(N/mm); q:组合荷载作用下的线荷载集度设计值(按矩形分布)(N/mm); S k:组合荷载标准值(MPa);
S:组合荷载设计值(MPa);
B:分格宽度(mm);
q k=S k B
=0.002308×1500
=3.462N/mm
q=SB
=0.003151×1500
=4.727N/mm
(2)拉杆轴力计算:
由于拉杆在广告牌外力作用下在铰接点产生的位移量在垂直方向上的矢量代数和等于拉杆在轴力作用下产生的位移量在垂直方向上的矢量即:
P:拉杆作用力在垂直方向上的分力(N);
qL4(3-4a/L+(a/L)4)/24EI-Pb3/3EI=PL拉杆/EA
E:材料的弹性模量,为206000MPa;
L拉杆:拉杆的长度;
A:拉杆截面面积(mm2);
P=qL4A(3-4a/L+(a/L)4)/8(Ab3+3L拉杆I)
=5453.909N
拉杆的轴向作用力为:
N=P/sinα
=7716.065N
(3)广告牌杆件截面最大弯矩处(距悬臂端距离为x处)的弯矩设计值计算:
M max:悬臂梁最大弯矩设计值(N·mm);
x:距悬臂端距离为x处(最大弯矩处);
q:组合荷载作用下的线荷载集度设计值(按矩形分布)(N/mm); L:悬臂总长度(mm);
a、b:长度参数,见模型图(mm);
经过计算机的优化计算,得:
x=3000mm
|M max|=|P(x-a)-qx2/2|
=5182468.45N·mm
1.2选用材料的截面特性:
(1)悬臂杆件的截面特性:
材料的抗弯强度设计值:f=215MPa;
材料弹性模量:E=206000MPa;
主力方向惯性矩:I=1679250mm4;
主力方向截面抵抗矩:W=25835mm3;
塑性发展系数:γ=1.05;
(2)拉杆杆件的截面特性:
拉杆的截面面积:A=309mm2;
材料的抗压强度设计值:f1=215MPa;
材料的抗拉强度设计值:f2=215MPa;
材料弹性模量:E=206000MPa;
1.3梁的抗弯强度计算:
抗弯强度应满足:
N L/A+M max/γW≤f
上式中:
N L:梁受到的轴力(N);
A:梁的截面面积(mm3);
M max:悬臂梁的最大弯矩设计值(N·mm);
W:在弯矩作用方向的净截面抵抗矩(mm3);
γ:塑性发展系数,取1.05;
f:材料的抗弯强度设计值,取215MPa;
则:
N L=Pctgα
=5458.254N
N L/A+M max/γW=5458.254/924+5182468.45/1.05/25835
=196.954MPa≤215MPa
悬臂梁抗弯强度满足要求。
1.4拉杆的抗拉(压)强度计算:
校核依据:
对于受拉杆件,校核:N/A≤f
对于受压杆件,需要进行稳定性计算,校核:N/φA≤f
其中:
φ:轴心受压柱的稳定系数,查表 6.3.8[102-2003]及表
C.2[GB50017-2003]取值;
i:截面回转半径,i=(I/A)0.5;
λ:构件的长细比,不宜大于250,λ=L/i;
因为风荷载是正风压荷载,所以,拉杆是承受拉力的。
校核依据:
N/A≤215MPa
N/A=7716.065/309
=24.971MPa≤215MPa
拉杆的抗拉强度满足要求。
1.5梁的挠度计算:
主梁的最大挠度可能在2点出现,其一是C点,另一点可能在AB段之间,下面分别计算:
(1)C点挠度的验算:
d fp:集中力作用下的C点挠度(mm);
d fq:均布荷载作用下的C点挠度(mm);
d fc:组合荷载作用下的C点挠度(mm);
d fp=Pb2L(3-b/L)/6EI
=138.348mm
d fq=qL4/8EI
=138.356mm
d fc=|d fp-d fq|
=|138.348-138.356|
=0.008mm
d f,lim:按规范要求,悬臂杆件的挠度限值(mm);
d f,lim=2L/250=24mm
d fc=0.008mm≤d f,lim=24mm
悬臂梁杆件C点的挠度满足要求!
(2)AB段最大挠度的验算:
d fx:悬臂梁AB段挠度计算值(mm);
x:距固定端距离为x处(最大挠度处);
经过计算机的优化计算,得:
x=1261mm
d fx=|qL4(3-4x/L+(x/L)4)/24EI-Pb3×(2-3(x-a)/b+(x-a)3/b3)/6EI|
=5.748mm
d fx=5.748mm≤d f,lim=24mm
悬臂梁杆件AB段的挠度满足要求!
