塑胶模具的完整流程
塑胶模具设计开发流程
塑胶模具设计开发流程1. 概述塑胶模具设计开发是塑胶产品生产的重要环节之一。
它涉及到模具设计、制造、调试等多个步骤,需要密切配合各个环节的工作方能顺利完成模具开发。
本文介绍了塑胶模具设计开发的流程,以及每个环节的具体内容。
2. 设计需求确认在进行塑胶模具设计开发之前,首先需要进行设计需求的确认。
这包括了对产品的理解、功能要求、生产批量、材料选择等方面的确认。
设计需求的确认是保证后续设计、制造工作的基础,必须与产品开发团队充分沟通,确保设计的准确性和可行性。
3. 模具设计3.1 概念设计概念设计是模具设计的第一步,它是将设计需求转化为具体形式的过程。
在概念设计中,设计师会进行产品结构的初步构思,确定产品的整体布局、形状、尺寸等方面的要求。
概念设计通常使用手绘或三维建模软件进行,以得到初步的设计方案。
3.2 详细设计在概念设计确定之后,设计师需要进行详细设计。
详细设计包括模具的几何形状设计、材料选择、零件分解、加工工艺等方面的设计。
详细设计通常使用CAD (计算机辅助设计)软件进行,以便将设计方案转化为可供制造的模具图纸。
3.3 模具流程分析在进行详细设计之前,设计师需要对模具的流程进行分析。
这包括模具的注塑工艺、模具的射出过程、模具的冷却系统等方面的分析。
通过模具流程分析,设计师可以确定模具的结构特点、加工精度要求等,以便进行详细设计。
4. 模具制造4.1 材料采购在开始制造模具之前,需要采购所需的模具材料。
模具材料通常选择具有高强度、耐磨性、耐腐蚀性等特点的金属材料,如钢材等。
材料采购需要与供应商进行沟通,确保所采购的材料符合设计要求。
4.2 CNC加工模具制造通常采用CNC(计算机数控)加工技术。
CNC加工可以高效、精确地进行模具零部件的加工,提高模具的制造精度和效率。
在CNC加工过程中,需要根据详细设计图纸进行加工,并进行必要的质量检测。
4.3 组装与调试在完成模具零部件的加工之后,需要进行模具的组装与调试工作。
塑胶模具设计的十大步骤
塑胶模具设计的十大步骤一、接受任务书成型塑料制件的任务书通常由制件设计者提出,其内容如下:1. 经过审签的正规制制件图纸,并注明采用塑料的牌号、透明度等。
2. 塑料制件说明书或技术要求。
3. 生产产量。
4. 塑料制件样品。
通常模具设计任务书由塑料制件工艺员根据成型塑料制件的任务书提出,模具设计人员以成型塑料制件任务书、模具设计任务书为依据来设计模具。
回复“模具”,查看更多二、收集、分析、消化原始资料收集整理有关制件设计、成型工艺、成型设备、机械加工及特殊加工资料,以备设计模具时使用。
1. 消化塑料制件图,了解制件的用途,分析塑料制件的工艺性,尺寸精度等技术要求。
例如塑料制件在外表形状、颜色透明度、使用性能方面的要求是什么,塑件的几何结构、斜度、嵌件等情况是否合理,熔接痕、缩孔等成型缺陷的允许程度,有无涂装、电镀、胶接、钻孔等后加工。
选择塑料制件尺寸精度最高的尺寸进行分析,看看估计成型公差是否低于塑料制件的公差,能否成型出合乎要求的塑料制件来。
此外,还要了解塑料的塑化及成型工艺参数。
2. 消化工艺资料,分析工艺任务书所提出的成型方法、设备型号、材料规格、模具结构类型等要求是否恰当,能否落实。
成型材料应当满足塑料制件的强度要求,具有好的流动性、均匀性和各向同性、热稳定性。
根据塑料制件的用途,成型材料应满足染色、镀金属的条件、装饰性能、必要的弹性和塑性、透明性或者相反的反射性能、胶接性或者焊接性等要求。
3. 确定成型方法——采用直压法、铸压法还是注塑法。
4、选择成型设备根据成型设备的种类来进行模具,因此必须熟知各种成型设备的性能、规格、特点。
例如对于注射机来说,在规格方面应当了解以下内容:注射容量、锁模压力、注射压力、模具安装尺寸、顶出装置及尺寸、喷嘴孔直径及喷嘴球面半径、浇口套定位圈尺寸、模具最大厚度和最小厚度、模板行程等,具体见相关参数。
要初步估计模具外形尺寸,判断模具能否在所选的注射机上安装和使用。
注塑模具的制作工艺流程
注塑模具的制作工艺流程一、模具设计与制作注塑模具的制作首先要进行模具设计。
设计师根据产品的形状、尺寸和注塑工艺要求,制定出模具的结构和零部件的尺寸。
设计完成后,将进行模具加工。
模具加工包括车铣、线切割、电火花、抛光等工序。
首先是车铣工序,将模具的基础部件进行铣削,使其达到设计要求的尺寸。
然后进行线切割,将模具的轮廓进行切割。
接下来是电火花加工,通过放电腐蚀的方式加工模具的细小零部件。
最后进行抛光,使模具表面光洁平整。
二、模具装配与调试模具加工完成后,将进行模具的装配与调试。
将各个零部件按照设计要求进行组装,然后进行模具的调试。
调试主要包括模具的开合动作、顶出机构的调整、冷却系统的检验等。
通过调试,确保模具的正常运行和产品的质量。
三、注塑成型完成模具的装配与调试后,开始进行注塑成型。
首先是将塑料颗粒加入注塑机的料斗中,然后通过加热和螺杆的推动,将塑料熔化并注入模具腔中。
在模具中,塑料逐渐冷却凝固,并形成所需产品的形状。
四、冷却与脱模注塑成型后,需要进行冷却与脱模。
冷却系统通过循环的冷却水将模具中的热量带走,使塑料迅速冷却。
冷却完成后,打开模具,将脱模装置推动,使产生的制品从模具中脱落。
五、修整与检验脱模后,还需要进行修整与检验。
修整主要是去除模具留下的切削边和冲击痕迹,使产品表面光滑。
检验则是对产品进行尺寸、外观质量等方面的检查,确保产品符合要求。
六、模具保养与维护完成一次注塑成型后,需要进行模具的保养与维护工作。
保养工作包括清洁模具、防锈处理、润滑等,以延长模具的使用寿命。
维护工作包括定期检查模具的磨损情况,及时更换损坏的零部件。
注塑模具的制作工艺流程是一个复杂的过程,需要设计、加工、装配、调试等多个环节的配合和协调。
只有严格按照流程进行操作,才能制作出高质量的注塑模具。
同时,模具的保养与维护也是至关重要的,能够提高模具的使用寿命,保证注塑产品的质量和生产效率。

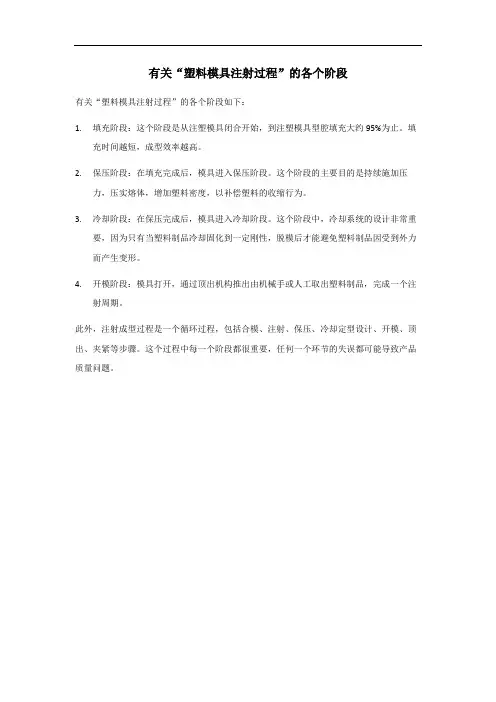

塑料模具注射过程的各阶段
有关“塑料模具注射过程”的各个阶段
有关“塑料模具注射过程”的各个阶段如下:
1.填充阶段:这个阶段是从注塑模具闭合开始,到注塑模具型腔填充大约95%为止。
填
充时间越短,成型效率越高。
2.保压阶段:在填充完成后,模具进入保压阶段。
这个阶段的主要目的是持续施加压
力,压实熔体,增加塑料密度,以补偿塑料的收缩行为。
3.冷却阶段:在保压完成后,模具进入冷却阶段。
这个阶段中,冷却系统的设计非常重
要,因为只有当塑料制品冷却固化到一定刚性,脱模后才能避免塑料制品因受到外力而产生变形。
4.开模阶段:模具打开,通过顶出机构推出由机械手或人工取出塑料制品,完成一个注
射周期。
此外,注射成型过程是一个循环过程,包括合模、注射、保压、冷却定型设计、开模、顶出、夹紧等步骤。
这个过程中每一个阶段都很重要,任何一个环节的失误都可能导致产品质量问题。

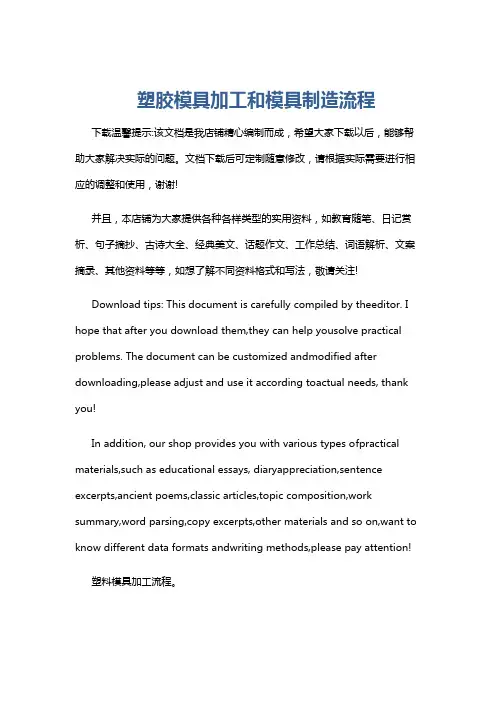

塑胶模具加工和模具制造流程
塑胶模具加工和模具制造流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!塑料模具加工流程。
1. 设计,根据产品的外形和功能要求,使用计算机辅助设计 (CAD) 软件绘制模具设计图。
塑料制品模具制作工艺流程
塑料制品模具制作工艺流程塑料制品模具制作工艺流程塑料制品模具制作是指制作用于塑料制品注塑的模具。
塑料制品模具制作是一个相对复杂的工艺过程,需要经过多个步骤才能完成。
下面将介绍塑料制品模具制作的一般工艺流程。
第一步,设计模具。
模具的设计是塑料制品模具制作的第一步。
首先要根据塑料制品的要求和规格来确定模具的尺寸和形状。
然后,根据设计要求进行模具设计,包括模具的结构、各个零部件的尺寸和形状等。
设计完成后,需要进行审查和修改,确保模具的质量和性能。
第二步,制作模具零部件。
模具的制作需要制作各个零部件,包括模具的模座、模芯、滑块、冷却系统等。
制作模具零部件的方法有很多种,可以采用传统的加工方法,如车、铣、刨、磨等,也可以采用现代的数控加工方法。
制作模具零部件需要高度的技术和精度,以确保模具的质量和尺寸的准确性。
第三步,装配模具。
模具的装配是将制作好的各个零部件组装在一起,形成完整的模具。
在装配模具的过程中,需要注意各个零部件的精确匹配和安装位置的准确性。
装配完成后,需要进行调试和检查,确认模具的质量和性能达到要求。
第四步,热处理。
热处理是为了提高模具的硬度和耐磨性。
常用的热处理方法有淬火、回火、正火等。
热处理需要根据模具材料的特性来确定具体的处理方式和工艺参数,并进行相应的控制和监测。
第五步,修模和抛光。
模具制作完成后,还需要进行修模和抛光。
修模是指对模具进行必要的修整和调整,以确保模具的良好运行。
抛光是为了提高模具的表面光洁度和光泽度,以减少模具与塑料材料的粘附和摩擦。
第六步,模具调试。
模具调试是将模具安装在注塑机上,进行模具和注塑机之间的配合和调试。
调试过程中,需要根据塑料制品注塑工艺参数进行调整和控制,以确保注塑过程的稳定和塑料制品的质量。
最后,进行模具测试和试生产。
模具测试是将模具安装在注塑机上,进行模具性能和质量的测试。
试生产是通过进行实际的注塑生产,检验和验证模具的性能和质量。
综上所述,塑料制品模具制作工艺流程包括设计模具、制作模具零部件、装配模具、热处理、修模和抛光、模具调试以及模具测试和试生产。
塑胶开模流程
塑胶开模流程
塑胶开模是制造塑料制品的重要工艺之一,其流程包括产品设计、模具制造、注塑成型等多个环节。
下面我们将详细介绍塑胶开
模的流程及注意事项。
首先,产品设计是塑胶开模的第一步。
在产品设计阶段,需要
考虑产品的结构、形状、尺寸等因素,同时也需要充分考虑到塑料
材料的特性,以确保产品可以顺利进行注塑成型。
在设计过程中,
需要使用专业的设计软件,如CAD、UG、SolidWorks等,以确保设
计的准确性和可行性。
接下来是模具设计与制造。
模具的设计与制造是塑胶开模流程
中最关键的环节之一。
在模具设计阶段,需要根据产品的设计图纸,确定模具的结构、材料、加工工艺等参数。
模具制造过程中,需要
使用数控机床等设备进行精密加工,以保证模具的精度和质量。
同时,模具的表面处理也是非常重要的,可以采用电镀、喷砂等方式,以提高模具的表面光洁度和耐磨性。
然后是注塑成型。
在模具制造完成后,就可以进行注塑成型了。
在注塑成型过程中,需要根据塑料材料的特性,确定合适的注塑工
艺参数,如温度、压力、注射速度等。
同时,还需要对模具进行调试,以确保产品的成型质量和生产效率。
最后是产品的后续处理。
在产品成型后,还需要进行脱模、修边、组装等后续处理工序。
在这些工序中,需要注意保护模具的表面,避免损坏模具,并保证产品的质量和外观要求。
总之,塑胶开模流程包括产品设计、模具设计与制造、注塑成型以及产品的后续处理等多个环节,每个环节都需要严格控制,以确保产品的质量和生产效率。
希望本文对您有所帮助,谢谢阅读。
塑胶模具加工流程,初步整理17个步骤
塑胶模具加工流程,初步整理17个步骤
1.开料:(目前模具厂直接购买精料的情况下,就不需要开料的工序。
)|
前模料、后模模料、镶件料、行位料、斜顶料;
2顶针螺丝孔
钻穿线孔、针孔、顶针、螺丝孔
3.水路
前后模仁水路加工
4.开框:(模具购买全加工模架的情况下,就不需要开框了。
)
前模模框、后模模框;
5.开粗:
前模仁开粗、后模仁开粗
6.精加工
前模仁精加工、后模仁精加工
7.铜公:
前模铜公、后模铜公、分模线清角铜公;
8线切割:
镶件分模线、铜公、斜顶枕位;
9.电火花:
前模粗、铜公、公模线清角、后模骨位、枕位;
10.滑块加工
行位、行位压极;
11.斜顶
斜顶、斜顶座、斜顶导向块。
12.模具配件加工
①.唧咀、码模坑、垃圾钉(限位钉);
②.水口、撑头、弹簧、运水;
13.模具抛光
前模、后模骨位、滑块、斜顶、镶件。
14.硬模追加工艺
淬火、行位表面氮化;
15.模具附件
模具表面刻字、滑块、斜针、镶件刻字、模具铭牌等。
16.配模
前后模具进行配模。
17.装模
模具的整体组装。
注塑模具工作流程概述
一、生产技术准备
生产技术准备是整个生产的基础,对于注塑模具的质量、成本、进度和管理都有重大的影响。
生产技术准备阶段工作包括注塑模具图样的设计、工艺技术文件的编制、材料定额和加工工时定额的制定、注塑模具成本的估价等等。
二、材料的准备
备料确定注塑模具零件毛坯的种类、形式、大小及有关技术要求。
锌压铸零件加工
三、注塑模具零件、组件加工
注塑模具零件是指凸模、凹模、凸模固定板、卸料板。
凸模、凹模是直接工作的零件,凸模固定板顾名思义是用来固定凸模的,卸料板是用来卸掉套在凸模上的工件和废料的。
四、装配调试
生产部装配调试组的工作职责,按生产计划进度优质完成注塑模具装配调试。
五、试模鉴定
试模鉴定对注塑模具设计及制造质量作一合理性与正确性的评估,注塑模具是否能达到预期的功能要求。
塑胶模具模仁加工流程
塑胶模具模仁加工流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!塑胶模具模仁加工流程详解塑胶模具模仁加工是一项非常重要的加工工艺,下面我们将详细介绍塑胶模具模仁加工的流程。
模具制造工程流程图_塑胶模
塑胶射出
业
务
(1) (2)
接单
决定模具编号 完成模咬具花规图格安书排
雕刻安排
管 (3) (4)决定自制、外包
与客-户1讨论 -2 -3
(5) Layout、检讨
理
(6)月别模具别日程表
大日程计划
月别生产计
(7)
划 模具别、自制
外包的区分现场备用
订货
模座 材料 (13)请购件加安工排分配讨论
加工工时 估算 (14) 完成
材料入库
(15) -1
中日程计划 交 零期 件管 管理 理表 卡 图面安排
-2
(16) 外包
自制
生产管理
设
计
制
(8) 设计计划
(17) 课别生产计划
(9) 与客户讨论
(1~6)
零件
(10)
(11)
设计
图面检查 (12)
CNC EDM 钻床
图面 零件清单 安排
搪床
车床
外包 铣
NC
雕刻 (19) 检查
咬花
钻孔 (20) 抛光
淬火
放电 (21) 零件Hale Waihona Puke 齐线切割(22) 装配
塑胶模具生产过程控制程序(含流程图)
文件制修订记录1.0目的:对影响塑胶模具生产品质的各个环节进行控制,确保生产作业在规定的方法和程序在受控状态下进行。
2.0适用范围:塑胶模具的生产和管理过程的控制。
3.0相关文件3.1文件资料和记录管制程序3.2采购管理程序3.3设计开发管制程序3.4工程变更作业管理程序3.5模具易损耗件更换及研磨标准4.0职责4.1研发部:负责开立(工作执行单)及样品确认。
4.2塑模课:负责模具之设计制作、组装、维修、二、三级保养及零配件生产,管理,自制零件与委外加工零件验收及数量核对。
4.3品保课:负责模具之零件配件及委外加工零件的检验,及试模产品之检验。
4.4采购课:负责模具材料购买,及零件委外加工。
4.5射出课:负责塑胶模具试模及模具验收。
5.0作业内容5.1塑胶模具作业流程:5.2生产计划:5.2.1塑模课依据“研发部”开立的<工作执行单>作<模具开发进度表>。
5.2.2申购、领料过程控制:依据模具设计之图面填写<请购单>申购符合HSF要求之材料,经主管核准后,交至采购办理。
5.3模具生产作业过程的控制:5.3.1生产工艺制程的控制:由模具主管负责其生产流程,各工序技术员依据图面进行作业,当相关资料需更改时,依据<<工程变更作业管理程序>>之相关设计变更进行更改。
5.3.2品质控制:各工序按<模具课制令单>生产完成后,交模具品管进行检验及HSF符合性的测试,并把所测量尺寸及HSF测试记录于<模(治)具检验记录表>及登录于<模具零件加工统计表>,判定允收后,方可交由下一道工序生产◦如判定不符合要求则退回生产单位(含分包商),并开立<模(治)具异常不良处理单>,作相关处理。
5.3.3设备品质及符合HSF的控制:设备品质\符合HSF的控制是依据<仪器、设备每日保养记录表>以及定期清洗相应设备执行。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
制工召开设计审查会,检讨图面问题(产品所用原料: PA6T,LCP之比较)
做模流分析(MOLD, MOLDFLOW)浇口位置,翘曲,包风
开发部门开发
1.计算缩水率(LCP PBT PA6T PPS )
2.画缩水图
3.画LAYOUT
4.拆模仁
5.BOM
6.审图,发包
组立,试模
制工评估
单开发(同上)无模流分析
3.模具结构改善、成型内部自行改善,无估价、执行单、无制工费,
重大改善须评估。
二.塑模的分类及基本组成结构
1.按成型方式分:注塑、吹塑、压铸等
A.注塑按模具结构分:中空成型三板模及二板模
2.按流道方式分:普通流道及垫流道
第一讲:模具设计流程及塑模基本结构简介
一.新模、设变、新增料及模具结构改善
1.新模流程:
客户给产品图
制工接到案件
(下估价单,执行单)自己设计产品,与客户同步开发(变动较大,设变多)
产品图下发开发部门(成型、冲压、自动化)
开发部门审核图面
(产品结构的成型性:尖角,脱模角,侧抽,PIN孔部与对插,对靠:图面尺寸是否齐
3.各模板的功用:
A.三板模与二板模的区别:
三板模放置浇口方式多样灵活,但费料、成本高
二板模结构简单,成本低,但不灵活、仅满足一般需要
B.普通流道与热流道的区别:
普通流道:
优点:成本低、,结构简单
缺点:费料.周期长
热流道:
优点:生产效率高,流动性较佳,省料.
缺点:模具结构复杂.
