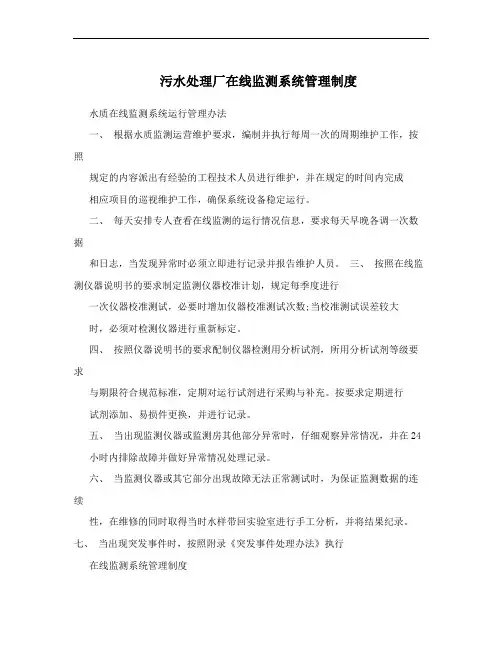

污水处理厂在线监测系统管理制度
污水处理厂在线监测系统管理制度水质在线监测系统运行管理办法一、根据水质监测运营维护要求，编制并执行每周一次的周期维护工作，按照规定的内容派出有经验的工程技术人员进行维护，并在规定的时间内完成相应项目的巡视维护工作，确保系统设备稳定运行。
二、每天安排专人查看在线监测的运行情况信息，要求每天早晚各调一次数据和日志，当发现异常时必须立即进行记录并报告维护人员。
三、按照在线监测仪器说明书的要求制定监测仪器校准计划，规定每季度进行一次仪器校准测试，必要时增加仪器校准测试次数;当校准测试误差较大时，必须对检测仪器进行重新标定。
四、按照仪器说明书的要求配制仪器检测用分析试剂，所用分析试剂等级要求与期限符合规范标准，定期对运行试剂进行采购与补充。
按要求定期进行试剂添加、易损件更换，并进行记录。
五、当出现监测仪器或监测房其他部分异常时，仔细观察异常情况，并在24小时内排除故障并做好异常情况处理记录。
六、当监测仪器或其它部分出现故障无法正常测试时，为保证监测数据的连续性，在维修的同时取得当时水样带回实验室进行手工分析，并将结果纪录。
七、当出现突发事件时，按照附录《突发事件处理办法》执行在线监测系统管理制度一、在线监测由指定的专业人员操作、使用，严禁非专业或非相关技术人员操作和使用。
二、对在线监测设备使用情况定期进行检查，保证在线监测系统正常稳定的运行，获取最多的有效数据和信息。
三、对在线监测系统获得的监测数据、统计报告、图表等与污水处理单位有关的重要资料，必须严格保密，未经许可，不准向其他第三方机构提供。
四、操作和使用各种在线监测设备及配置各种化学试剂，必须严格遵守安全使用规则和操作规程，并认真填写使用状况和操作记录。
五、配置试剂或清洗器皿的废液，以及在线监测仪器排放的废液，必须统一收集，不得随意排放。
六、各种仪器设备、器皿、工具、试剂、手册等应放在规定的场所，以提高工作效率和避免错拿错用，造成安全等事故。
七、定期检查在线监测子站房内配备的各种必要的安全设施(通风、恒温、恒湿、消防等设施)，保证随时可以使用。
水质在线自动监测系统的供货、安装调试、验收服务
1、项目概述为保民生，促发展，构建绿色环保生态环境，同时根据国家环保部关于污水处理厂及省、州有关规定。
我方计划采购一套污水处理在线监测系统。
供应商须完成水质在线自动监测系统的供货、安装调试、验收服务，确保在线监测系统正常、稳定、可靠运行，监测数据真实、准确、有效。
2、项目清单3、技术要求3.1 COD水质在线分析仪A、功能要求：1)、具备在线自动标定功能，支持仪器定期自动标定；2)、具备自动清洗功能，每次测量后仪器自动清洗管路；3)、仪器具备大容量数据存储功能，支持50万次历史数据储存（十年以上全数据记录）4)、仪器支持各一路RS232、RS485接口、两路4-20mA；5)、仪器自带打印机，可实现在线打印功能，方便现场考核数据的打印6)、仪器为小型化设备，支持单人搬运，方便安装和维护。
B、技术参数：1)、测量方法：重铬酸钾氧化-分光光度法2)、测量范围：（0～1000）mg/L；（0～3000）mg/L，可根据用户要求扩展；具备量程自动切换功能，可实现不同浓度水样的自动测量；3)、测量精度：质控样：±3mg/L(COD＜30mg/L)；±10%（30mg/L≤COD＜60mg/L）；±6%（60mg/L≤COD＜100mg/L）；±5%（COD ≥100mg/L）4)、实际水样：±5mg/L(COD＜30mg/L)；±10%（30mg/L≤COD＜60mg/L）；±10%（60mg/L ≤COD＜100mg/L）；±10%（COD ≥100mg/L）5)、零点漂移：±3mg/L6)、量程漂移：±5% F.S.7)、检出限：3mg/L8)、测量周期：测量周期最短30分钟/次；可设置在线自动监测周期：0.5小时/次9)、试剂耗量：（0.6～2.6）毫升/次/试剂；配用1升COD-A型试剂套装，可保证30天共380次测量3.2 氨氮水质在线分析仪A、功能要求：1)、具备在线自动标定功能，支持仪器定期自动标定；2)、具备自动清洗功能，每次测量后仪器自动清洗管路；3)、仪器具备大容量数据存储功能，支持50万次历史数据储存（十年以上全数据记录）4)、仪器支持各一路RS232、RS485接口、两路4-20mA；5)、仪器自带打印机，可实现在线打印功能，方便现场考核数据的打印6)、仪器为小型化设备，支持单人搬运，方便安装和维护。

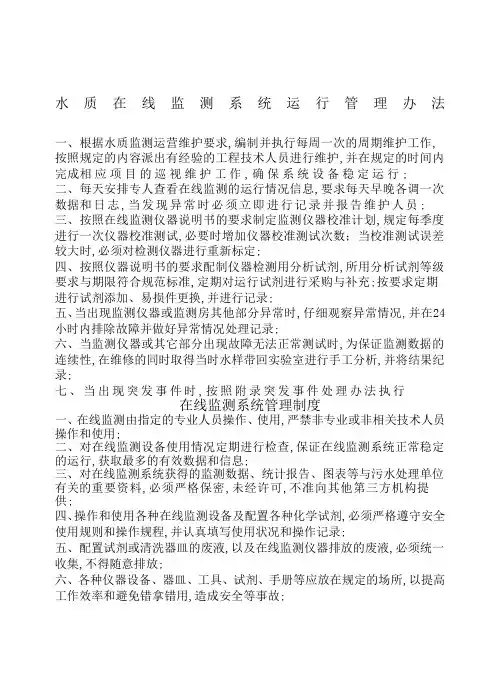

污水处理厂在线监测系统管理规定
水质在线监测系统运行管理办法一、根据水质监测运营维护要求,编制并执行每周一次的周期维护工作,按照规定的内容派出有经验的工程技术人员进行维护,并在规定的时间内完成相应项目的巡视维护工作,确保系统设备稳定运行;二、每天安排专人查看在线监测的运行情况信息,要求每天早晚各调一次数据和日志,当发现异常时必须立即进行记录并报告维护人员; 三、按照在线监测仪器说明书的要求制定监测仪器校准计划,规定每季度进行一次仪器校准测试,必要时增加仪器校准测试次数；当校准测试误差较大时,必须对检测仪器进行重新标定;四、按照仪器说明书的要求配制仪器检测用分析试剂,所用分析试剂等级要求与期限符合规范标准,定期对运行试剂进行采购与补充;按要求定期进行试剂添加、易损件更换,并进行记录;五、当出现监测仪器或监测房其他部分异常时,仔细观察异常情况,并在24小时内排除故障并做好异常情况处理记录;六、当监测仪器或其它部分出现故障无法正常测试时,为保证监测数据的连续性,在维修的同时取得当时水样带回实验室进行手工分析,并将结果纪录;七、当出现突发事件时,按照附录突发事件处理办法执行在线监测系统管理制度一、在线监测由指定的专业人员操作、使用,严禁非专业或非相关技术人员操作和使用;二、对在线监测设备使用情况定期进行检查,保证在线监测系统正常稳定的运行,获取最多的有效数据和信息;三、对在线监测系统获得的监测数据、统计报告、图表等与污水处理单位有关的重要资料,必须严格保密,未经许可,不准向其他第三方机构提供;四、操作和使用各种在线监测设备及配置各种化学试剂,必须严格遵守安全使用规则和操作规程,并认真填写使用状况和操作记录;五、配置试剂或清洗器皿的废液,以及在线监测仪器排放的废液,必须统一收集,不得随意排放;六、各种仪器设备、器皿、工具、试剂、手册等应放在规定的场所,以提高工作效率和避免错拿错用,造成安全等事故;七、定期检查在线监测子站房内配备的各种必要的安全设施通风、恒温、恒湿、消防等设施,保证随时可以使用;八、在在线监测房内使用电、气、水、火时,应按有关规定进行操作,保证安全;九、不得在在线监测子站房内吸烟、喧哗、饮食等;十、发生意外事故,根据事故种类,必要时应迅速切断电源、水源、火源,应立即采取有效措施,及时处理,并报告上级领导;十一、妥善保管好消防器材及其他安全防范、处理、急救用品,不得随意挪用;操作人员须掌握相关安全用品的使用和维护技术,防范于未然;水质自动在线监测系统管理人员岗位职责一、对监测站点的各组成部分进行维护、维修和保养,定期更换易损易耗件二、每周巡视监测站点1次,做好各种现场记录;三、通过专用维护软件每天查看各监测站点的运行情况,做好记录;四、定期更换监测站点所需各种试剂,所需仪器使用的蒸馏水、试剂、标准溶液等;五、认真填写各项运行记录并妥善保存;六、定期上报各监测站点的数据、图表、统计等;七、定期对信息管理中心和整体通讯进行测试和调试,并做好记录;八、定期对监测仪器进行标样校准和实际水样对比校准,并做好记录;九、做好固定资产的管理,备品备件的登记和使用管理等工作;十、发现故障应及时解决,超过24小时不能及时解决的向公司本部和业主方报告,同时做好手工留样,进行实验室分析等应急补救措施;十一、做好监测站点的安全保卫上作,切实做好防盗、防火措施;日常巡检制度一、巡查前必须调阅所需站点的运行数据和日志信息,准备好各种试剂和材料;二、检查监测站点供电系统、接地线路和通讯线路是否正常;三、检查监测站点采水系统、配水系统,各种控制设备部件运行是否正常;四、根据系统要求对系统流路、预处理装置、取样装置等进行清洗和维护;五、根据仪器维护手册的要求和维护工作周期安排表对仪器进行日常的维护工作;六、仔细观察每台仪器的运行状态及每台仪器的部件运转情况、试剂的消耗情况,做到及时消除隐患,确保运行的稳定与正常;七、根据维护工作周期安排表对仪器进行试剂更换、标样校正和实际水样对比校正等工作;八、认真查看各分析仪器及设备的状态和数据信息,判断运行是否正常;九、认真做好站点的日常巡查工作记录,特殊情况下应加强巡视监测子站的频次,及时发现存在的问题并妥善解决;十、发现故障时应及时排除,不能解决的应及时向上级领导汇报,同时应做好手工采样、实验室分析的应急补救措施;十一、在经常出现强风暴雨的时节,应检查避雷设施是否正常,监测站房是否有积水漏雨的现象运营报告和报表制度运营站对在线监测运行情况执行报告制度,监测报告分为数据型和文字型两种：数据型报告是指根据监测原始数据编制的各种报表等；文字型报告是指依据各种监测数据及综合计算结果进行文字表述为主的报告; 包括：◆对水质异常或设备事故情况及时上报;◆对仪器故障的发生及排除实行一事一报;◆对日常运行情况逐项记录,一月一报;◆对在线监测总体运行情况实行一年一报;1、原始记录要求认真填写日常巡检记录、故障处理记录、设备更换记录、仪器校正和校准记录、年度检修记录、突发事件处理记录;2、月报制度月统计报表：对当月日常巡检记录、维修记录、配件更换记录等进行整理,对当月数据、维护、维修记录进行统计和分析,形成报告;每个月的5日前提交上月的月报,交公司备份,并抄送业主方;3、年报制度对年度的维护记录、维修记录、配件更换记录等进行统计和分析形成报告,对年度整体的工作情况进行总结,提出整改意见,对下年的工作提出建泌,提交下年度整体的工作安排;交公司备份,并抄送业主方;水质在线监测运行突发事件处理办法水质在线监测运行突发事件指两类事件：一类是指由于不可抗力因素而发生的事件,如：火灾、水灾、山体滑坡等自然灾害类；另一类是指被监测水体发生重大污染事件;两类事件均具有不可预知性,因此,针对此类事件,特制定本办法;1 自然灾害类突发事件的处理1．1当发生自然灾害等突发事件时,应立即采取相应措施如切断电源、请求援助等,尽量减少损失并及时记录;同时,应时刻保持与公司运营中心和业主方的联系,及时汇报事件的发展情况,以便采取处理措施;1．2事件发生后必须提交事件过程报告,与业主方共同协商事件的处理方式和措施;l .3对整个事件进行全程记录;1．4所有记录、报告等资料必须存档保存;2 突发重大污染事件的处理2．1当自动监测系统监测到被监测水体出现重大超标,可能引起重大环境污染事故时,应自得到监测结果起两小时内对监测结果进行判定人工取样手工分析、仪器紧急监测,当判定结果属实时,立即通知业主方、运营中心及环境保护部门等,并对通知进行记录;2．2加快自动监测频次,随时关注事件的进展情况;2．3根据相关方业主方、运营中心及环境保护部门的要求,及时提供现场监测的实际水样;2．4自动监测与人工分析24小时连续同时进行,同时为保证监测结果的真实性,水存留标记,以各补查;2．5每天出具24小时自动在线监测和人工分析结果报告,送交各相关方包括业主方、公司运营中心;2．6当突发事件过去之后,根据事件的发生过程情况和持续时间,对事件进行分析,提交事件的分析报告;2．7对事件发生过程的所有记录、分析报告等进行汇总备案保存;3 对突发事件的处理原则3．1及时原则——必须在第一时间确认事件的真实性,并随时进行事件的通报;3．2真实原则——必须反映真实的客观情况,不允许对事件进行夸大或缩小;3．3准备原则——必须在日常运行时做好充分的准备工作,减少事件发生时的忙乱和出错;。
污水处理厂自控系统设备配置通用要求
污水处理厂自控系统设备配置通用要求1一般技术要求1、工作温度：室内-5~+50°C,室外-10~+55°C2、相对湿度：5~95%3、防护等级：室内IP54,室外IP56。
具体以单个设备具体要求为准。
4、供电电压：ΛC220V,+10%~T5%,50HZ5、模拟量输入和输出:Γ20mA,24VDC6、开关量输入和输出：250VAC,2A,无源接点控制系统由所在单体的配电室提供单相220V电源。
2通讯网络结构污水厂通讯系统网络结构分二层：第一层为信息管理层，即中控室监控设备间及与现场控制站间采用工业以太网(EtherNet/IP),基于IEEE802.3标准的EtherNet/IP网络采用有源环形拓扑结构，由交换机提供虚拟连接。
环形拓扑结构支持IoOMbPS和IOOoMbPS产品，主干网络采用千兆网，支线采用百兆。
以太网交换机可自动处理速度差异,使用户可以混合使用IOOMbPS和IOOOMbps设备。
控制设备均要求为全双工设备，以减少数据包冲突并使设备能同时发送和接收数据。
通讯方式以本标书全厂主P1C站要求为准，其他集成设备均需能接入此网络。
支持标准TCP/IP通讯支持的以太网介质有10Base2>10Base5>IOBaseT和光纤支持子网分割TCP/IP以太网可以同时支持上位机访问、控制器通讯和P1C的配置和调试可以通过编程软件来对该模块进行配置支持普通商用EtherNet通信产品和物理介质支持I/O控制信息第二层为控制层，即现场控制站与分布I/O站及设备之间的通讯,全厂必须统一采用以太网方式，不允许混用。
任意一个网络节点故障都不会影响其它远程站的工作。
控制总线网是一个实时的控制网络，用于高速传送实时I/O数据和消息数据包括程序上载/下载、组态数据及对等通信，所有这些都在一个单独的物理介质链路上传送，网络具有高度的确定性，能可靠预测数据发送时间。
控制站间距离（无中继器）≥IOOOm控制总线网支持64个可设定地址的节点通信速率25MbPS控制层采用总线形网络拓扑结构通讯系统网络混合搭配二层网络，卖方所采用的网络方案应满足上述要求，并且使用户可以在网络间无缝地传送数据，无须额外编程、组态或创建路由表。
排水系统在线监测设备及集中管理系统技术要求
A在线监测网络技术要求1.1工作范围本部分的工作范围包括在线监测仪表的供货、安装与现场运行维护，保障监测数据的传输通讯，并且基于在线监测数据集中管理及随时浏览的要求，运行基于B/S结构（Browser/Server，浏览器/服务器模式）的Web端监测系统。
1.2通用技术要求1.2.1一般要求A.提供的仪表应在保证连续运行的前提下，易于接近、安装、替换、维护、处理、检查和修理并确保正常运行。
B.全部的装备、设备和仪表应在现场的天气和其它条件下正常运行。
C.所有的设备应设计成避免由动物、鸟、蚂蚁和害虫造成的短路。
D.所有的移动、摩擦和磨损表面应进行机加工的或具有基础。
E.设计和建造的装备和设备应降低维护费用，减少人工，使维护量为最小。
F.在没有其它特殊指定下，所有的设备应通过工程师的批准，并适合于在正常的电源下工作，电源波动为 10％，在电源和负载变化时应满足工作条件。
G.设备的设计应主要关注操作和维护人员的安全。
H.所有的尺寸、单位和设计参数应为国际单位制(SI)。
1质量要求所有材料应是新的、具有优质的质量、适合排水系统特定工况条件下的工作，并能承受工作条件下温度和气候的变化，不产生变形、退化或产生任何部分的不适当的受力。
2可替换性本项目中全部的相关部件应满足如下的公差要求：相似的元件和备件应是可完全替换的，不需要进一步的修改和调整。
3火灾保护全部仪器，连接和接线应采用降低火灾危险性和避免产生火灾事故危险的设计和布置。
4焊接全部的焊接应符合相应的国家或国际标准。
5无线电和辐射干扰本项目中的所有设备应符合国家标准中有关规定并且要注意其它无线电和电视干扰的准则和规章。
在将进行试运行前，发现任何产生无线电和电视干扰的设备应拒绝并无任何其它费用的进行替换，达到工程师的满意。
6标签和标注识别标签应附在所有的仪器、仪表保护箱、控制盘箱柜以及其中的仪器和控制设备上。
所有的标签和标牌应由认可的防腐材料制成，并由不锈钢或满足ISO公制螺纹的镀镍螺钉固定。
在线监测设施运行标准
附件三上海市污水处理厂在线监测系统安装指导意见（试行）上海市环境保护局目次1 总则.....................................................................2 规范性引用文件...........................................................3 监测项目 (3)4 建设要求.................................................................5 安装指导意见............................................................. 附件在线监测系统设备安装图（推荐）......................................上海市污水处理厂在线监测系统安装指导意见1 总则1.1 污水处理厂在线监测系统建设是贯彻落实国务院《批转节能减排统计监测及考核实施方案和办法的通知》（国发[2007]36号）、《建设部关于加强城镇污水处理厂运行监督的意见》（建城[2004]153号）和国家《城镇污水处理厂污染物排放标准》（GB18918-2002）的要求，是配合节能减排工作的需要，是政府加大公共管理和服务的手段。
通过污水处理厂在线实时监测、数据的远程传送和实时发布，可强化相关职能部门对污水处理厂的监管，提高行业现代化管理水平，促进各污水处理厂运行管理水平的提高，同时为政府相关部门运行调度、预警处置和管理决策服务。
1.2 本次在线监测系统建设，以国家和上海市地方在线监测相关技术标准和规范为依据，以上海市环境保护局、上海市水务局相关建设精神为指导，在结合上海市污水处理厂在线监测系统建设、运行、维护现状及经验的基础上，制定了本次在线监测系统建设要求等指导性意见。
1.3 本指导意见适用于08年底前完成在线监测系统建设的上海市污水处理厂。
污水处理厂在线监测系统管理制度
污水处理厂在线监测系统管理制度一、制度目的在线监测系统管理制度的目的是确保污水处理厂在线监测系统的正常运行和数据的准确可靠，提高污水处理效率，保护环境，遵守法律法规，满足相关监管部门的要求。
二、责任与权限1.污水处理厂应指定在线监测系统的管理人员，明确其职责和权限。
2.管理人员应受过相关培训，熟悉在线监测系统的原理和操作方法，并具备数据分析和问题处理的能力。
三、系统运行与维护1.在线监测系统应每日运行24小时，保证实时监测。
2.管理人员应定期对在线监测系统进行巡检和维护，包括检查仪器设备的工作状态、数据的准确性和完整性。
3.发现故障或异常情况时，应立即采取相应的应急措施，并维修设备或更换部件。
四、数据管理1.在线监测系统应能够记录并存储污水处理厂运行过程中的关键数据。
数据包括但不限于进水水质、出水水质、处理效率、设备运行参数等。
2.数据应按照规定的格式、时间和地点进行存储，并建立备份机制，保证数据的可追溯性和可靠性。
3.数据应定期导出、整理和分析，形成监测报告，用于对污水处理效果和运行状况的评估，并提供给相关监管部门。
五、数据分析与应用1.管理人员应具备对监测数据进行分析的能力，并针对发现的问题或异常情况及时进行调整和处理。
2.利用监测数据分析结果，污水处理厂应进行运行管理的优化和调整，以提高处理效率和节约资源。
六、纪录和报告1.在线监测系统管理人员应做好相关工作记录，包括设备维护、故障处理、数据分析、操作记录等。
2.定期提交在线监测系统运行情况报告，汇报系统的运行状况、数据分析结果和问题处理情况，并提出改进意见和建议。
七、法律法规遵守1.在线监测系统管理应遵守国家、地方相关污水处理和环境保护的法律法规，确保设备合规操作。
2.污水处理厂应及时了解并落实有关污水处理行业的新政策和新规定，对在线监测系统进行必要调整和改进。
八、培训与技术支持1.污水处理厂应定期开展在线监测系统的操作和维护培训，提高管理人员的专业水平和技能。
污水处理监控系统
污水处理监控系统标题：污水处理监控系统引言概述：污水处理监控系统是一种用于监测和控制污水处理过程的系统。
它能够实时监测污水处理厂的运行情况，提高处理效率，减少污染物排放，保护环境。
本文将从系统组成、功能特点、应用范围、优势和未来发展五个方面进行详细阐述。
一、系统组成1.1 传感器：用于监测污水处理厂的各项参数，如PH值、浊度、溶解氧等。
1.2 控制器：根据传感器的数据，控制污水处理设备的运行，调节处理过程。
1.3 数据采集系统：将传感器采集到的数据传输到监控中心，实现远程监控。
二、功能特点2.1 实时监测：系统能够实时监测污水处理过程中各项参数的变化，及时发现问题并进行调整。
2.2 远程控制：操作人员可以通过监控中心远程控制污水处理设备的运行，提高操作效率。
2.3 数据分析：系统能够对监测到的数据进行分析，为污水处理过程的优化提供依据。
三、应用范围3.1 市政污水处理厂：用于监控城市污水处理厂的运行情况，确保排放符合环保标准。
3.2 工业污水处理厂：监测工业排放的污水处理过程，保证工业生产不对环境造成污染。
3.3 农村污水处理厂：用于监控农村地区的污水处理设施，提高农村环境卫生水平。
四、优势4.1 环保节能：通过实时监测和控制，减少了污水处理过程中的能耗，降低了对环境的影响。
4.2 提高效率：系统能够自动调节处理设备的运行，提高了处理效率，减少了人工干预。
4.3 数据分析：系统采集的数据可以用于分析和优化处理过程，提高了污水处理的效果。
五、未来发展5.1 智能化：未来污水处理监控系统将更加智能化，能够自动学习和优化处理过程。
5.2 多元化：系统将会结合更多的传感器和控制设备，实现更全面的监测和控制。
5.3 网络化：系统将会更加网络化，实现多地监控和远程控制，提高了系统的应用范围和效率。
总结：污水处理监控系统在环保领域发挥着重要作用，通过实时监测和控制，能够提高污水处理效率，保护环境。
随着技术的不断发展，系统将会更加智能化、多元化和网络化，为环保事业做出更大的贡献。
污水处理厂在线监测系统配置要求
污水处理厂在线监测系统配置要求随着工业化和城市化进程的加快，污水处理厂在线监测系统的配置要求也日益增加。
污水处理厂在线监测系统是指通过各种传感器和监测设备对污水处理过程中的关键参数进行实时监测，并通过数据采集、传输和分析系统对数据进行处理和分析，以实现对污水处理过程的有效管理和控制。
以下是关于污水处理厂在线监测系统配置的一些要求。
首先，污水处理厂在线监测系统应具备高可靠性和稳定性。
这是因为污水处理厂是一个长时间运行和高度自动化的系统，对在线监测系统的要求也非常高。
监测系统需要能够连续、准确地采集数据，并且能够在异常情况下自动报警并采取相应的措施。
其次，污水处理厂在线监测系统应具备较高的灵敏度和准确性。
准确监测和测量污水处理过程中的关键参数，如pH值、悬浮物、化学需氧量（COD）等，对于实现高效的污水处理至关重要。
因此，在线监测系统的传感器和仪器设备应具备高准确度和精度。
此外，污水处理厂在线监测系统还应具备较大的容量和扩展性。
随着污水处理厂的规模逐渐扩大，监测系统也需要能够处理更多的数据并扩展到更大的范围。
因此，监测系统的数据存储和处理能力应足够强大，能够满足未来的发展需求。
污水处理厂在线监测系统还应具备良好的人机交互界面和数据可视化功能。
监测系统应提供直观、易于操作的界面，使操作人员能够方便地查看和理解监测数据，并及时做出相应的调整和决策。
此外，监测系统还应具备数据记录、报表生成和数据分析功能，以帮助运营人员进行数据分析和优化。
另外，污水处理厂在线监测系统也应具备网络互连和远程监控功能。
通过网络互连，监测系统可以与其他系统进行数据交换和集成，从而实现更高效的运营和管理。
同时，远程监控功能可以使监测人员在不同地点通过互联网进行实时监测和操作，提高监测系统的灵活性和便利性。
总之，污水处理厂在线监测系统的配置要求涉及到系统的可靠性、灵敏度、容量和扩展性、人机交互界面和数据可视化功能以及网络互连和远程监控等方面。
污水处理厂在线监测系统配置要求
污水处理厂在线监测系统配置要求一. 系统概述污水处理厂在线监测系统是指对污水处理厂的进水、出水、中水和污泥等各个环节进行实时监测的系统。
通过监测设备，采集并处理相关数据，反映并记录污水处理过程中的各项关键数据。
二. 系统配置要求1. 监测内容污水处理厂在线监测系统需要对以下关键内容进行监测：•进水水量、水质：检测污水处理厂进水的水量和水质，包括COD、BOD、氨氮等项目的监测数据。
•出水水量、水质：检测污水处理厂出水的水量和水质，包括COD、BOD、氨氮等项目的监测数据。
•中水水量、水质：检测污水处理厂产生的中水的水量和水质，以及中水处理效果。
•污泥：监测污水处理厂产生的污泥的含水率、含量及处理效果。
2. 监测设备污水处理厂在线监测系统需要配备以下设备：•数据采集仪：负责对污水处理厂中各个环节的数据进行采集，包括进水、出水、中水和污泥等数据。
•监测传感器：负责对水质、水量、温度、PH值以及二氧化硫等环境变量进行监测。
•监测计算机：负责对采集的数据进行处理，存储和分析。
3. 系统要求污水处理厂在线监测系统需要满足以下系统要求：•数据准确性：监测系统的数据采集设备需要具有高精度，能够准确地监测各项指标，确保监测结果的准确性。
•实时性：监测系统要求具有实时性，数据需要及时采集、处理和展示，以监测结果的实时性供参考。
•可靠性：监测系统需要具有可靠性，即监测设备的运行和监测数据的输出要稳定可靠，确保不会发生断电、压力突变等异常情况。
•兼容性：监测系统需要具有兼容性，允许在不同的设备和环境下进行监测和输出结果。
•安全性：监测系统需要具有安全性，保护监测过程中的数据和相关信息的安全。
三.污水处理厂在线监测系统的配置需要保证数据准确性、实时性、可靠性、兼容性和安全性等方面。
通过科学合理的监测设备和系统配置，可以有效提高污水处理厂的管理水平，增强环保意识，保证环境安全。
污水处理厂在线监测系统配置要求
X污水处理厂在线监测系统配置内容及技术要求一、建设内容：包括污水处理厂以下子系统1、进、水口的COD在线监测系统各一套；2、进、水口的氨氮在线监测系统各一套；（根据当地环保局要求可选）；3、进、水口明渠超声波流量计子系统各一套。
4、数据采集传输系统各一套；5、进、出水口监测设备用不间断供电（UPS）各一台；6、进、出水口仪表间安装1.5P空调各一台；（用户自备）7、进、出水口仪表间各一间；（土建）8、进、出水口巴歇尔槽制作各一项；（土建）9、配套管线材料二套。
二、符合相关规范及标准GB11914－89 《水质化学需氧量测定重铬酸盐法》HJ/T 15－2007 《环境保护产品技术要求超声波明渠污水流量计》HJ/T 377－2007 《环境保护产品技术要求化学需氧量（CODcr）水质在线自动监测仪》HJ/T 353－2007 《水污染源在线监测系统安装技术规范（试行）》HJ/T 354－2007 《水污染源在线监测系统验收技术规范（试行）》HJ/T 355－2007 《水污染源在线监测系统运行与考核技术规范（试行）》HJ/T 356－2007 《水污染源在线监测系统数据有效性判别技术规范（试行）》HJ/T 212 《污染源在线监控（监测）系统数据传输标准》ZBY120-83 《工业自动化仪表工作条件温度、湿度和大气压力》GB50168-92 《电气装置安装工程电缆线路施工及验收规范》GB50093-2002 《自动化仪表工程施工及验收规范》三、采用设备技术要求及技术参数1、仪器类型：⑴进、出水口COD监测子系统要求采用重铬酸钾消解法，即重铬酸钾、硫酸银、浓硫酸等在消解池中消解氧化水中的有机物和还原性物质，比色法测定剩余的氧化剂，计算出COD值，在满足该方法基础上采用了能克服传统工艺的种种弊端的先进工艺和技术。
⑵进、出水口流量监测要求可直接安装在室外明渠测量流量，采用超声波回波测距原理，并方便用户和环保主管部门的核对检查。
污水处理厂在线监测系统配置要求
污水处理厂在线监测系统配置要求Last revision on 21 December 2020X污水处理厂在线监测系统配置内容及技术要求一、建设内容：包括污水处理厂以下子系统1、进、水口的COD在线监测系统各一套；2、进、水口的氨氮在线监测系统各一套；（根据当地环保局要求可选）；3、进、水口明渠超声波流量计子系统各一套。
4、数据采集传输系统各一套；5、进、出水口监测设备用不间断供电（UPS）各一台；6、进、出水口仪表间安装空调各一台；（用户自备）7、进、出水口仪表间各一间；（土建）8、进、出水口巴歇尔槽制作各一项；（土建）9、配套管线材料二套。
二、符合相关规范及标准GB11914－89 《水质化学需氧量测定重铬酸盐法》HJ/T 15－2007 《环境保护产品技术要求超声波明渠污水流量计》HJ/T 377－2007 《环境保护产品技术要求化学需氧量（CODcr）水质在线自动监测仪》HJ/T 353－2007 《水污染源在线监测系统安装技术规范（试行）》HJ/T 354－2007 《水污染源在线监测系统验收技术规范（试行）》HJ/T 355－2007 《水污染源在线监测系统运行与考核技术规范（试行）》HJ/T 356－2007 《水污染源在线监测系统数据有效性判别技术规范（试行）》HJ/T 212 《污染源在线监控（监测）系统数据传输标准》ZBY120-83 《工业自动化仪表工作条件温度、湿度和大气压力》GB50168-92 《电气装置安装工程电缆线路施工及验收规范》GB50093-2002《自动化仪表工程施工及验收规范》三、采用设备技术要求及技术参数1、仪器类型：⑴进、出水口COD监测子系统要求采用重铬酸钾消解法，即重铬酸钾、硫酸银、浓硫酸等在消解池中消解氧化水中的有机物和还原性物质，比色法测定剩余的氧化剂，计算出COD值，在满足该方法基础上采用了能克服传统工艺的种种弊端的先进工艺和技术。
⑵进、出水口流量监测要求可直接安装在室外明渠测量流量，采用超声波回波测距原理，并方便用户和环保主管部门的核对检查。
水污染源在线监测系统安装技术规范
水污染源在线监测系统安装技术规范本标准规定了水污染源在线监测系统中仪器设备的主要技术指标和安装技术要求，监测站房建设的技术要求，以及仪器设备的调试和试运行技术要求。
此标准适用于安装于水污染源的化学需氧量（CODCr）水质在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、氨氮水质自动分析仪、总磷水质自动分析仪、pH水质自动分析仪、温度计、流量计、水质自动采样器、数据采集传输仪的设备选型、安装、调试、试运行和监测站房的建设。
本标准引用了一些文件中的条款，包括水质化学需氧量的测定重铬酸盐法、自动化仪表工程施工及验收规范、电气装置安装工程电缆线路施工及验收规范、环境保护产品认定技术要求化学需氧量（CODCr）水质在线自动监测仪、超声波明渠污水流量计、高氯废水化学需氧量的测定氯气校正法、pH水质自动分析仪技术要求、氨氮水质自动分析仪技术要求、总磷水质自动分析仪技术要求、总有机碳（TOC）水质自动分析仪技术要求、紫外（UV）吸收水质自动在线监测仪技术要求、污染源在线自动监控（监测）系统数据传输标准、电磁流量计以及工业自动化仪表工作条件温度、湿度和大气压力。
本标准中的术语和定义包括水污染源在线监测仪器，指在污染源现场安装的用于监控、监测污染物排放的各种仪器和仪表；水污染源在线监测系统，由水污染源在线监测站房和水污染源在线监测仪器组成；以及超声波明渠污水流量计，是一种用于测量污水流量的仪器。
本文介绍了几种用于测量污水流量和水质的仪器设备。
其中，超声波流量计采用超声波发射波和反射波的时间差测量水位，然后用ISO流量标准计算法换算成流量。
电磁流量计则利用法拉第电磁感应定律制成，用于测量导电液体体积流量。
水质自动采样器可以根据时间、流量或外部触发命令采集单独或混合样品。
数据采集传输仪则可以采集各种监控仪器仪表的数据并完成数据存储和与上位机数据通讯传输功能。
此外，本文还介绍了一些技术指标，例如工作电压和频率、通信协议、相关认证要求以及基本功能要求等。
水污染源在线监测系统安装技术规范
水污染源在线监测系统安装技术规范1适用范围1.1本标准规定了水污染源在线监测系统中仪器设备的主要技术指标和安装技术要求，监测站房建设的技术要求，仪器设备的调试和试运行技术要求。
1.2本标准适用于安装于水污染源的化学需氧量（CODCr ）水质在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、氨氮水质自动分析仪、总磷水质自动分析仪、pH水质自动分析仪、温度计、流量计、水质自动采样器、数据采集传输仪的设备选型、安装、调试、试运行和监测站房的建设。
2规范性引用文件本标准内容引用了下列文件中的条款。
凡是不注日期的引用文件，其有效版本适用于本标准。
GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093 自动化仪表工程施工及验收规范GB 50168 电气装置安装工程电缆线路施工及验收规范HBC 6-2001 环境保护产品认定技术要求化学需氧量（CODCr ）水质在线自动监测仪HJ/T 15 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96-2003pH水质自动分析仪技术要求HJ/T 101-2003 氨氮水质自动分析仪技术要求HJ/T 103-2003 总磷水质自动分析仪技术要求HJ/T 104-2003 总有机碳（TOC）水质自动分析仪技术要求HJ/T 191-2005 紫外（UV ）吸收水质自动在线监测仪技术要求HJ/T 212污染源在线自动监控（监测）系统数据传输标准JB/T 9248 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3术语和定义下列术语和定义适用于本标准。
3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr ）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV ）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
X污水处理厂在线监测系统
配置内容及技术要求
一、建设内容：包括污水处理厂以下子系统
1、进、水口的COD在线监测系统各一套；
2、进、水口的氨氮在线监测系统各一套；（根据当地环保局要求可选）；
3、进、水口明渠超声波流量计子系统各一套。
4、数据采集传输系统各一套；
5、进、出水口监测设备用不间断供电（UPS）各一台；
6、进、出水口仪表间安装1.5P空调各一台；（用户自备）
7、进、出水口仪表间各一间；（土建）
8、进、出水口巴歇尔槽制作各一项；（土建）
9、配套管线材料二套。
二、符合相关规范及标准
GB11914－89 《水质化学需氧量测定重铬酸盐法》
HJ/T 15－2007 《环境保护产品技术要求超声波明渠污水流量计》HJ/T 377－2007 《环境保护产品技术要求化学需氧量（CODcr）水
质在线自动监测仪》
HJ/T 353－2007 《水污染源在线监测系统安装技术规范（试行）》HJ/T 354－2007 《水污染源在线监测系统验收技术规范（试行）》HJ/T 355－2007 《水污染源在线监测系统运行与考核技术规范（试
行）》
HJ/T 356－2007 《水污染源在线监测系统数据有效性判别技术规范
（试行）》
HJ/T 212 《污染源在线监控（监测）系统数据传输标准》ZBY120-83 《工业自动化仪表工作条件温度、湿度和大气压力》GB50168-92 《电气装置安装工程电缆线路施工及验收规范》GB50093-2002 《自动化仪表工程施工及验收规范》
三、采用设备技术要求及技术参数
1、仪器类型：
⑴进、出水口COD监测子系统要求采用重铬酸钾消解法，即重铬酸钾、硫酸银、浓硫酸等在消解池中消解氧化水中的有机物和还原性物质，比色法测定剩余的氧化剂，计算出COD值，在满足该方法基础上采用了能克服传统工艺的种种弊端的先进工艺和技术。
⑵进、出水口流量监测要求可直接安装在室外明渠测量流量，采用超声波回波测距原理，并方便用户和环保主管部门的核对检查。
⑶数据采集传输子系统要求符合HJ/T 212-2005标准，满足山西省环保厅关于环保监测数据传输技术要求的规定，并具有可扩展多中心传输的功能，模拟量信号采集通道不少于8个。
⑷不间断电源功率应达3000VA，停电时可延时20分钟，二套。
⑸进水口仪表间不小于8.4平米，巴歇尔槽符合出水流量要求。
2、主要设备技术参数
⑴ DL2001A COD cr在线监测子系统
⑵W5100HB-III型数据采集传输子系统
⑶ WL-1A1明渠流量计
⑷ C3K型不间断电源技术参数
四、堰槽、明渠及监测房建设技术要求
1、安装位置
为了减小污水采样的滞后时间和增强系统稳定性、便于监控项目的安装工作，监测房安装位置应满足以下要求：
➢应尽量靠近废水污染源标准排放口附近，距离不宜大于20米，且安装位置应高于取样口采样点的位置，落差不宜大于3米。
➢安装地点应清洁，应避开腐蚀性气体，无机械震动，附近不应有强电磁场干扰。
➢监测房内如具有加热源的（如TOC、TN等），安装必须避开易燃物，严禁烟火和不通风的封闭的场所。
➢监测房安装位置应考虑日后方便仪器操作、维护及铺设各管路。
2、监测房作用
➢保护分析仪器免受阳光、风雨的侵蚀。
➢在适宜的温度下操作，避开冬天或夏天的极端温度。
1）监测房建设要求
➢新安装的监测房面积应不小于8.4m2（长宽尺寸更具现场情况定），室内净高不小于2.4米，放置体积为580mm*1350mm*420mm(W×H ×D)的机柜，监测房应做到专室专用。
➢监测房基本要求按一般民用建筑的有关规定要求设计，结构材料符合监测用房的安全要求（如防火、防盗、防腐等），室内地面采用防滑瓷砖或者5毫米的花纹钢板铺设,并作密封处理，内部地面应高出室外地坪100mm。
➢监测房地坪：按一般民用建筑的有关规定浇注，混泥土平台为5000mm×3800mm×150mm约19m2，为建造彩钢板房打好基础，室外地坪建议采用防滑地坪铺设。
➢监测站房如采用砖混结构搭建，则按一般民用建筑搭建即可；如采用彩钢夹芯板搭建，应符合国家或地方临时性建（构）筑物设计和建造要求，具体搭建要求是：外墙面采用0.5夹芯彩钢板，单面加筋灰白；雨蓬面采用海兰色夹芯板，高度300mm；屋面采用75mm厚彩钢夹芯板；门采用带观察窗的保安门（建议采用防盗门），窗户采用塑钢窗户，窗外建议加装不锈钢材质的防盗栏，门、窗玻璃采用8mm厚白色玻璃。
监测房内门的尺寸均应保证设备运
输及挪动方便。
➢小屋屋顶需设有排水屋檐，防止雨水蓄积，保护墙体。
➢接地装置：接地体采用垂直敷设一根角钢（长2.5m、宽40mm、厚4mm）。
接地体通过一根扁钢引至仪表机柜旁，连接处用10mm 镀锌螺栓压接，扁钢长1.5m，厚4mm，截面100mm2。
接地线用绝缘铜导线（2.5mm），接地体与仪器通过接线排间接相连。
➢考虑到与环保主管部门通讯联网的需要，监测房不能搭建于通讯盲区。
➢监测房应有完善规范的防雷系统，防雷系统应符合现行国家标准《建筑防雷设计规范》（GDJ 57—93）的规定，防雷和接地系统应与附近厂区取得平衡。
➢监测房内应配备灭火器箱、手提式二氧化碳灭火器、干粉灭火器或沙桶等。
➢监测房的设置应避免对企业安全生产和环境造成影响。
2）公用工程要求
➢供电要求：由用户负责接入电压220V、频率50Hz交流电源（本系统额定功率不小于4千瓦，包括空调用电），屋内配置配电箱，交流电源引至配电箱，配电箱内安装空开220V*32A二只，一只用于空调，一只用于监测仪器。
室外做可靠接地，一般接地电阻要求≤4欧姆，接地扁钢引入屋内。
➢室内照明：60W日光灯或节能灯，开关安装在室内门附近，照明
开关带三线或二线插座。
➢HVAC：室内环境应清洁、通风、干燥，环境温度在15～30℃之间，空气相对湿度在80%以下，室内需安装壁挂式1P冷暖两用空调并具备来电自启动功能，另还需配置换气扇，防止换气扇与空调对流。
北方城市必须采取必要的保温措施，防止冬季因停电造成室内温度下降而冻坏水管和仪器。
➢供排水要求：监测房内需安装一只立式洗手池并配备水龙头，要求有自来水接入，自来水压力要求在2公斤以上，一路供洗手池用、一路供仪器清洗用并在管路末端安装G1/2（DN15）内螺纹球阀，室内靠近仪器摆放处设￠50地漏一个，采水/配水要求在室内规范布局管路。
➢在监测房靠近标准排放口的那一面墙壁，距室内地面30mm处为水样进水管、出水管、自来水管及电缆开孔，开孔尺寸为￠50，开孔数量3个。
➢在监测房内配置实验工作台（桌），用于配置试剂、更换试剂、维护仪器部件等日常操作。
3、标准排放口建设
用户在安装水污染源在线监测系统前，首先要按照国家相关政策法规和环保标准进行排放口的规范化整治，建设标准排放口。
1）建设目的
为了对各排污单位所排放的污染物种类、数量、浓度及排放方式进行规范化管理，使其达到便于采集样品、便于自动监控、便于日常
监督检查及设备维护的目的。
2）建设位置
标准排放口应按环保部门相关规定和要求合理确定污水排放口位置，应按照《污染源监测技术规范》设置，如工厂总排放口、排放一类污染物的车间排放口，污水处理设施的进水和出水口等，其建设位置应满足以下要求：
➢建设地点应清洁，应尽量避开腐蚀性气体和机械震动，附近不应有强电磁场干扰。
➢由于污水流量测量要求在量水堰板前有2至5米的直流缓冲区，因此排放口建设位置要考虑周围是否有足够的建设场地，同时应考虑建设位置是否会影响日后在线监测仪表的安装及管路铺设。
3）标准排放口建设内容
标准排放口建设主要包括明渠土建、量水堰槽设计制作及安装等：
1)明渠建设
明渠由进水井和出水井及缓冲区三部分组成，由于超声波流量计测量要求，需要量水堰槽前的进水段保持5米的直流缓冲区域，在该区域不允许任何支流汇入，保持水面的平稳，另外出水段应保持顺畅，不应有任何障碍物，不得抬高水位形成滞留区域，但允许形成落差。
明渠设计应根据排污企业的日常进出水流量情况、当地气候环境、建设场地、水量稳流等因素进行考虑，具体请查看附件《标准排放口整治示意图》、《标准排放口明渠示意图》等图纸。
4、标准堰槽尺寸图
图1 巴歇尔槽制作尺寸
说明：
1、现场提供台立方米/小时提升泵，备用运行，
最大瞬时进水量升/秒。
2、巴歇尔槽采用混凝土浇筑结构，表面贴瓷砖到规定尺寸。
3、槽的进出口底部与现场明渠底部同一标高连接且密封
槽的进水口前段尽量有5米以上的缓冲段，出口流水应通
畅无阻力（出口端明渠宽度尺寸最小要与巴歇尔槽出口端
尺寸相同）。
4、仪表小屋与明渠方向的墙体距地面15CM开3个Φ50mm孔。
5、放仪表的小屋地面，在靠近仪表处应有排废水的Φ50mm地漏b
L1 La L L2 B1 B2 D N K j
五、系统配套清单及造价。
