大工18春《电力电子技术》在线作业21
大工《电力电子技术》课程考试模拟试卷A及答案-个人整理后的打印版
一、填空题（本大题共10小题，每空1分，共10分）1. 在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组整流状态、逆变状态、反组整流状态，逆变状态。
2. 有源逆变指的是把直流能量转变成交流能量后送给电网的装置。
3. 斩波电路有三种控制方式：脉冲宽度调制PWM、频率调制和升压斩波电路。
4. 为了减小变流电路的开、关损耗，通常让元件工作在软开关状态，软开关电路种类很多，但归纳起来可分为零电流开关与零电压开关两大类。
二、单项选择题（本大题共5小题，每小题2分，共10分）1. 如某晶闸管的断态重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压应为（ B ）。
A. 700VB. 750VC. 800VD. 850V2. 三相桥式全控整流电路带阻感负载时，控制角α的移相范围是（ A ）。
A. 0°~90°B. 30°~120°C. 60°~150°D. 90°~150°3. 单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（ D ）。
A. 0º~90°B. 0º~120°C. 0º~150°D. 0º~180°4. 变流器工作在逆变状态时，控制角α必须在（ D ）。
A.0°~90°B. 30°~120°C. 60°~150°D. 90°~150°5. 下面（ C ）功能不属于变流的功能。
A. 有源逆变B. 交流调压C. 变压器降压D. 直流斩波三、名词解释（本大题共3小题，每小题10分，共30分）1. 逆变失败逆变运行时，一旦发生换相失败，外接的直流电源就会通过晶闸管电路形成短路，或者使变流器的输出平均电压和直流电动势变为顺向串联，由于逆变电路内阻很小，形成很大的短路电流，称为逆变失败或逆变颠覆。
大连理工大学《电力电子技术》在线作业1-0001
大工《电力电子技术》在线作业1-0001
（）是将电力MOSFET与晶闸管SCR组合而成的复合型器件。
A:MCT
B:SIT
C:SITH
D:IGCT
参考选项：A
电力电子器件采用的主要材料是（）。
A:铁
B:钢
C:银
D:硅
参考选项：D
电力电子器件驱动电路是主电路和控制电路的电气隔离环节，电气隔离一般采用（）隔离。
A:光
B:油
C:水
D:气
参考选项：A
全控型器件在较高频率下工作，当器件关断时，因正向电流的迅速降低而由线路电感在器件两端感应出的过电压称为（）。
A:操作过电压
B:雷击过电压
C:换相过电压
D:关断过电压
参考选项：D
下列不是晶闸管的主要参数的选项是（）。
A:额定电压
B:额定电流
C:静态参数
D:维持电流
参考选项：C
整流二极管多用于开关频率在（）Hz以下的整流电路中。
A:500
B:1k
C:5k
1。
大工18秋《电力电子技术》在线作业3(满分题)
------------------------------------------------------------------------------------------------------------------------------ (单选题) 1: 下列哪项不是基本斩波电路的控制方式?( )A: 脉冲宽度调制B: 频率调制C: 压降调制D: 混合型正确答案:(单选题) 2: 升降压斩波电路中当占空比取值在下列哪个范围内时是升压?( )A: 0-0.5B: 0.5-1C: 1-1.5D: 1.5-2正确答案:(单选题) 3: ( )是指在变压器一次绕组导通同时二次绕组感应出对应电压输出到负载,能量通过变压器直接传递。
A: 正激电路B: 反激电路C: 半桥电路D: 全桥电路正确答案:(单选题) 4: 带有电阻负载的单相交流调压电路中控制角移相范围为( )。
A: 0-π/2B: 0-πC: π/2-πD: π-2π?正确答案:(单选题) 5: 三相交流调压电路星形联结适用于( )。
A: 中小容量、可接有中性线的星形联结的各种负载B: 负载三角形联结C: 三相负载Y形联结且中性点能拆开的场合D: 以上都不正确正确答案:(单选题) 6: 当开关导通时,使电压先下降到零后,电流再缓慢上升到通态值,所以导通时不会产生损耗和噪声,这种方式称为( )。
A: 零电压开关B: 零电流开关C: 零电压关断D: 零电流关断正确答案:(多选题) 1: 直流变换电路适用于下列哪些选项?( )A: 直流电动机传动B: 开关电源C: 单相功率因数校正D: 软开关技术------------------------------------------------------------------------------------------------------------------------------ 正确答案:(多选题) 2: 全桥电路中,改变开关的占空比,就可以改变( )。
电力电子技术练习题及参考答案
《电力电子技术》练习题一、填空题(每空1分，共５０分)1、对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L________I H。
2、功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________。
3、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM________U BO。
4、电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于________，设U2为相电压有效值。
5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差________。
6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值________。
7、晶闸管串联时，给每只管子并联相同阻值的电阻R是________措施。
8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有________二种方式。
9、抑制过电压的方法之一是用________吸收可能产生过电压的能量，并用电阻将其消耗。
10、180°导电型电压源式三相桥式逆变电路，其换相是在________的上、下二个开关元件之间进行。
11、改变SPWM逆变器中的调制比，可以改变________的幅值。
12、为了利于功率晶体管的关断，驱动电流后沿应是________。
13、恒流驱动电路中抗饱和电路的主要作用是________。
14、功率晶体管缓冲保护电路中的二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合15、晶闸管门极触发刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为______。
16、晶闸管的额定电压为断态重复峰值电压U DRm和反向重复峰值电压U RRm中较______的规化值。
17、普通晶闸管的额定电流用通态平均电流值标定，双向晶闸管的额定电流用_____标定。
18、晶闸管的导通条件是：晶闸管______和阴极间施加正向电压，并在______和阴极间施加正向触发电压和电流（或脉冲）。

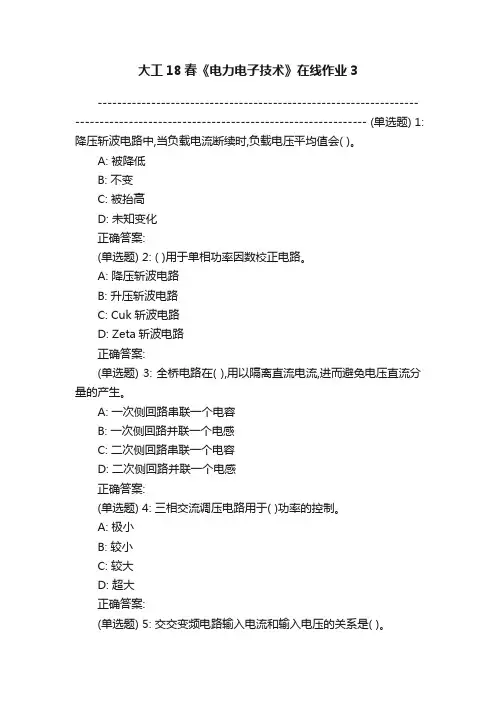

大工18春《电力电子技术》在线作业3
大工18春《电力电子技术》在线作业3------------------------------------------------------------------------------------------------------------------------------ (单选题) 1: 降压斩波电路中,当负载电流断续时,负载电压平均值会( )。
A: 被降低B: 不变C: 被抬高D: 未知变化正确答案:(单选题) 2: ( )用于单相功率因数校正电路。
A: 降压斩波电路B: 升压斩波电路C: Cuk斩波电路D: Zeta斩波电路正确答案:(单选题) 3: 全桥电路在( ),用以隔离直流电流,进而避免电压直流分量的产生。
A: 一次侧回路串联一个电容B: 一次侧回路并联一个电感C: 二次侧回路串联一个电容D: 二次侧回路并联一个电感正确答案:(单选题) 4: 三相交流调压电路用于( )功率的控制。
A: 极小B: 较小C: 较大D: 超大正确答案:(单选题) 5: 交交变频电路输入电流和输入电压的关系是( )。
A: 前者后者无关B: 前者相位超前于后者C: 前者相位滞后于后者D: 前者后者相位同步正确答案:(单选题) 6: 零开关PWM电路的特点是电压和电流基本上是( )。
A: 正弦波B: 锯齿波C: 梯形波D: 方波正确答案:(多选题) 1: 下列哪些电路具有直流电压变换功能?( )A: 降压斩波电路B: 升压斩波电路C: Cuk斩波电路D: 升降压斩波电路正确答案:(多选题) 2: 正激电路磁芯复位技术主要有( )。
------------------------------------------------------------------------------------------------------------------------------ A: 辅助磁通绕组复位B: LCD箝位复位C: RCD箝位复位D: 有源箝位复位正确答案:(多选题) 3: 当两个开关都导通时,会造成短路而损坏开关,所以要求每个开关各自的占空比不能超过50%,并留有裕量。
大工18秋《电源技术》大作业题目及要求(标准答案)
大连理工大学电源技术大作业姓名：学号：学习中心：现代电源技术发展综述摘要：进入20世纪以来，电力电子技术经过了跨越式发展，已然发展成为一门完整的、自成体系的高科技技术。
电源技术属于电力电子技术范畴。
电力电子技术的发展带动了电源技术的发展，而电源技术的发展又有效地促进了电源产业的发展。
迄今为止，电源已成为非常重要的基础科技和产业，并广泛应用于各行业。
其未来的发展趋势为高频、高效、低压、大电流化和多元化。
本文阐述了现代电源技术电力电子的发展和未来电源技术的发展趋势以及开关电源的发展及应用。
关键词：电力电子技术；稳压；开关电源引言随着电力电子技术的发展，特别是微电子技术的发展，电器设备的种类越来越多，任何电器设备都离不开电源，电源正发挥着举足轻重的作用，同时随着电源应用的普及，以及科学技术的进步，特别是一些先进的仪器对电源提出了更新、更高的要求，使原来的电路技术特别是整流技术的效率大大下降而不再适用。
因此，必须采用新的器件，研究新的电路。
近几年来，随着微电子技术不断改进和发展，开关电源技术也有了突破性的发展，开关电源以其独有的体积小、重量轻、效率高、输出形式多样化等特点，已被应用到与电有关的各个领域。
另外，开关电源技术的应用成熟，使许多电子产品小型化和微型化变为可能。
所以开关电源不仅成为各种电子设备的心脏，而且也成为了各种电子设备安全可靠运行的关键。
一、现代电源技术的发展概况现代电源技术的发展方向，是从以低频技术为主的传统电源技术，向以高频技术为主的现代电源技术方向转变。
电源技术始于上世纪的四十年代末五十年代初的硅整流器件，其发展先后经历了整流器时代、逆变器时代和变频器时代，并促进了电源技术在许多新领域的应用。
八十年代末期和九十年代初期发展起来的、以功率MOSFET和IGBT为代表的、集高频、高电压和大电流于一身的功率半导体复合器件，表明传统电源技术已经进入现代电源时代。
（一）整流器时代大功率的工业用电由工频（50Hz）交流发电机提供，但是大约20%——40%的电能是以直流形式消费的，其中最典型的是电解、牵引和直流传动三大领域。
电力电子技术题库及答案整理版
电力电子技术题库及答案整理版《电力电子技术》习题&答案一、填空（每项1分，共50分）1、对同一晶闸管，维持电流ih与擎住电流il在数值大小上有il__大于__ih。
2.功率集成电路的Pic可分为两类，一类是高压集成电路，另一类是高压集成电路_________智能功率集成电路。
3.晶闸管关闭状态下的不重复电压UDSM和转向电压UBO的值应为，UDSM_u_________________。
在带电阻负载的三相半波可控整流电路中，晶闸管承受的最大正向电压UFM等于UFM？是相电压的有效值。
5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差__________120°_______。
6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值_______下降______。
7、晶闸管串联时，给每只管子并联相同阻值的电阻r是_____________静态均压________________措施。
8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有___y形和△形___二种方式。
9、抑制过电压的方法之一是用_____储能元件_______吸收可能产生过电压的能量，并用电阻将其消耗。
10、180°导电型电压源式三相桥式逆变电路，其换相是在___同一相_的上、下二个开关元件之间进行。
11、改变spwm逆变器中的调制比，可以改变_________________输出电压基波________的幅值。
12、为了利于功率晶体管的关断，驱动电流后沿应是___________(一个)较大的负电流__________。
13、恒流驱动电路中抗饱和电路的主要作用是_________减小存储时间________________。
14.为了使二极管的功率与二极管的开关时间相匹配，需要使用功率晶体管缓冲保护电路中的二极管。
15、晶闸管门极触发刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为：_____________________维持电流_______________________。
18秋西交《电工电子技术》在线作业
(单选题) 1: 在放大电路中测得一只三极管三个电极的电位分别为 2.8V、3.5V、6V，则这只三极管属于（）、A: 硅PNP型B: 硅NPN型C: 锗PNP型D: 锗NPN型正确答案:(单选题) 2: 多级放大电路总的电压放大倍数是各分级电压放大倍数( )。
A: 之和B: 之和的对数C: 之积D: 之积的对数正确答案:(单选题) 3: 要用n 位二进制数为N 个对象编码，必须满足（）。
A: N = 2的n次方B: N ≥2的n次方C: N ≤2的n次方D: N = n正确答案:(单选题) 4: 要使放大电路输入电阻和输出电阻都减小（含其余情况），应引入的负反馈是（）A: 电压串联B: 电压并联C: 电流串联D: 电流并联正确答案:(单选题) 5: 关于一阶动态电路的零输入响应，以下叙述中正确的是（）A: RL电路的零输入响应与初始磁场能量成正比B: 零输入响应随着时间增长衰减至零C: 零输入响应的时间常数一般为5tD: 零输入响应中的电磁能量始终不变正确答案:(单选题) 6:A: AB: BC: CD: D正确答案:(单选题) 7: 图示电路中，当R1增加时，电压U将( )。
A: 变大B: 变小C: 不变D: 无法确定正确答案:(单选题) 8: 某放大电路要求Ri大，输出电流稳定，应选（）负反馈。
A: 电压串联B: 电压并联C: 电流串联D: 电流并联正确答案:(单选题) 9: 已知两个单管放大电路的电压放大倍数分别为20和30，若将它们连接起来组成两级阻容耦合C: 600D: 无法确定正确答案:(单选题) 10: 在放大电路中引入电压串联负反馈时（）A: 输入电阻增大、输出电阻增大B: 输入电阻减小、输出电阻增大C: 输入电阻增大、输出电阻减小D: 输入电阻减小、输出电阻减小正确答案:(单选题) 11: 为了提高放大电路的效率和带负载能力，多级放大电路的输出级常采用（）。
A: 互补对称功率放大电路B: 三极管差动放大电路C: 共发射极放大电路D: 共集电极放大电路正确答案:(单选题) 12: 8. 关于一阶动态电路的零输入响应，以下叙述中正确的是（）、A: RL电路的零输入响应与初始磁场能量成正比B: 零输入响应随着时间增长衰减至零C: 零输入响应的时间常数一般为5tD: 零输入响应中的电磁能量始终不变正确答案:(单选题) 13: 放大电路中，引入并联电压负反馈后可以稳定( )。
大工18春《电力电子技术》在线作业1(满分答案)
F: 错
正确答案:
(判断题) 3: GTO的导通机理没有正反馈过程。
T: 对
F: 错
正确答案:
(判断题) 4: 电力MOSFET是主要电力电子器件中开关速度最高的。
T: 对
F: 错
正确答案:
(判断题) 5: 电力MOSFET是电流驱动型器件。
T: 对
A: 静态特性 B: 动态特性 Fra bibliotekC: 正向特性
D: 反向特性
正确答案:
(多选题) 3: 对GTR的保护缓冲电路主要有以下哪几种形式?( )
A: RC缓冲电路
B: 充放电型R-C-VD缓冲电路
C: 阻止放电型R-C-VD缓冲电路
D: LR缓冲电路
正确答案:
(多选题) 4: 电力电子装置在发生故障或者在器件导通和关断过程中,可能会发生( )。
A: 交流断路器
B: 直流快速断路器
C: 快速短路器
D: 电子保护电路
正确答案:
(多选题) 1: 下列哪些属于变流技术的主要分类?( )
A: 整流
B: 直流斩波
C: 逆变
D: 交流电力控制、变频、变相
正确答案:
(多选题) 2: 晶闸管的伏安特性曲线包括哪几部分?( )
A: 过电流
B: 过电压
C: 过大的di/dt
D: 过大的du/dt
正确答案:
(多选题) 5: 下列哪些是常用的过电压保护措施?( )
A: 避雷器
B: 变压器静电屏蔽
C: 阻容吸收电路
D: 非线性电阻器件
正确答案:
大连理工大学智慧树知到“电气工程及其自动化”《电力电子技术》网课测试题答案5
大连理工大学智慧树知到“电气工程及其自动化”《电力电子技术》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.三相桥式全控整流电路对触发脉冲的要求为()。
A.六个晶闸管脉冲相位依次差60度B.共阴极组脉冲相位依次差120度C.共阳极组脉冲相位依次差120度D.同一相的上下两个桥臂上的晶闸管脉冲相位相差60度2.下列各项交流电力电子开关的说法，正确的是()。
A.需要控制电路的平均输入功率B.要有明确的控制周期C.要根据实际需要控制电路的接通D.要根据实际需要控制电路的断开3.蓄电池为UPS提供一定后备时间的电能输出。
()A.正确B.错误4.零电压转换PWM电路广泛用于下列哪些选项中()。
A.功率因数校正电路B.PFCC.DC-DC变换器D.斩波器5.当采用6脉波三相桥式整流电路时，电网频率为()Hz时，交-交变频电路的输出上限频率为20Hz。
A.30B.40C.50D.60?6.跟踪控制法中常用的有()。
A.闭环比较方式B.滞环比较方式C.正弦波比较方式D.三角波比较方式7.电阻性负载具有哪些特点()。
A.电压与电流同相B.电压与电流反相C.电压与电流波形形状不同D.电压与电流波形形状相同8.下列选项中属于双端的带隔离的直流-直流变流电路的是()。
A.半桥电路B.全桥电路C.推挽电路D.正激电路9.PM指的是功率模块。
()A.正确B.错误10.零转换PWM变换电路的谐振电路与主开关是相并联的。
()A.错误B.正确11.采用滞环比较方式的电流跟踪型PWM变流电路硬件电路复杂。
()A.正确B.错误12.GTO的主要参数有()。
A.最大可关断阳极电流B.电流关断增益C.导通时间D.关断时间13.硬开关在开关导通和关断时，电压电流均为零。
()A.正确B.错误14.单相交-交变频电路由两组特征相同的相控整流电路反向并联构成。
()A.正确B.错误15.下列属于晶闸管的派生器件的是()。
A.快速晶闸管B.双向晶闸管C.逆导晶闸管D.光控晶闸管第2卷一.综合考核(共15题)1.反激电路中的变压器起储能作用。
大连理工大学《电力电子技术》补考在线作业2-0001
大工《电力电子技术》在线作业2-0001
在采用电力MOSFET的电路中，采用（）方式换流。
A:器件换流
B:电网换流
C:负载换流
D:强迫换流
参考选项：A
带电感性负载时三相桥式全控整流电路控制角的移相范围是（）。
A:0-π/2
B:0-π
C:π/2-π
D:π-2π?
参考选项：A
下列哪项是最基本的三相可控整流电路？（）
A:三相半波可控整流电路
B:三相桥式全控整流电路
C:双反星形可控整流电路
D:12脉波可控整流电路
参考选项：A
三相电流型桥式逆变电路中六个晶闸管VT1到VT6每隔（）度依次导通。
A:30
B:60
C:90
D:120
参考选项：B
单相电流型逆变电路要求（）。
A:负载电流超前于负载电压
B:负载电流滞后于负载电压
C:负载电流和负载电压同时
D:以上都不正确
参考选项：A
电压型逆变电路输出电压为（）。
A:正弦波
B:矩形波
C:锯齿波
D:三角波
参考选项：B
1。
电力电子技术大作业
二、要求
注意事项：
① 所立题目必须是某一电力电子装置或电路的设计，题目难度和工 作量要适应，题目要结合工程实际。学生也可以选择规定题目方向外 的其它电力电子装置设计，如开关电源、镇流器、UPS 电源等。 ② 通过图书馆和 Internet 广泛检索和阅读自己要设计的题目相关文 献资料，确定适应自己的设计题目。自立题目后，首先要明确自己的设 计内容。要给出所要设计装置（或电路）的主要技术数据（如输入、输 出要达到的目标，装置的容量以及装置要具有哪些功能等）。如：
2015-1-11 6
二、要求
3. 要注意培养独立分析和独立解决问题的 能力
要求在教师的指导下，独力完成所设计的系统主电路、控制电路 等详细的设计（包括计算和器件选型）。严禁抄袭，严禁两篇设 计报告基本相同，甚至完全一样。
2015-1-11
7
二、要求
4. 设计的主要内容是主电路的确定，主电路的 分析说明，主电路元器件的计算和选型，以 及控制电路设计。
培养学生综合分析问题、发现问题和解决问 题的能力。
培养学生运用知识的能力和工程设计的能力。 提高学生撰写设计报告的水平。
2015-1-11
2
二、要求
1. 题目
题目方向 1：单相可控整流技术的工程应用 题目方向 2：三相可控整流技术的工程应用 题目方向 3：降压斩波变换技术的工程应用 题目方向 4：升压斩波变换技术的工程应用 题目方向 5：交流调压或交流调功技术的工程应用 题目方向 6：变频技术的工程应用 题目方向 7：有源逆变技术的工程应用 题目方向 8：无源逆变技术的工程应用
整流电路的选择整流变压器额定参数的计算晶闸管电流晶闸管电流电压额定的选择平波电抗器电感值的计算保护电路的设计触发电路的设计画出完整的主电路原理图和控制电路原理图列出主电路所用元器件的明细表电压额定的选择20151125二要求二要求??2
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大工18春《电力电子技术》在线作业2
试卷总分:100 得分:0
一、单选题 (共 6 道试题,共 30 分)
1.单相半波可控整流电路中,触发角和导通角的和为( )度。
A.90
B.180
C.270
D.360
正确答案:B
2.单相桥式全控整流电路中由( )个晶闸管组成整流桥。
A.一
B.二
C.三
D.四
正确答案:D
3.三相桥式全控整流电路中,每个晶闸管在一个周期中有( )处于通态,( )处于断态。
A.0°,360°
B.120°,240°
C.180°,180°
D.240°,120°
正确答案:B
4.三相半波有源逆变电路在整流和逆变范围内,只要电流连续,每个晶闸管的导通角都是( )。
A.π/4
B.π/3
C.π/2
D.2π/3
正确答案:D
5.功率因数=( )。
A.P/Q
B.Q/P
C.P/S
D.Q/S
正确答案:C
6.在单相电压型全桥逆变电路中,如果逆变电路输出频率比较低,电路中开关器件可以采用
( )。
A.GTO
B.GTR
C.电力MOSFET
D.IGBT
正确答案:A
二、多选题 (共 6 道试题,共 30 分)
1.下列哪些属于三相可控整流电路?( )
A.三相半波可控整流电路
B.三相桥式全控整流电路
C.双反星形可控整流电路
D.12脉波可控整流电路
正确答案:ABCD
2.变压器漏感( )。
A.会引起电网波形畸变，出现电压缺口
B.使du/dt增大
C.造成电网波形畸变，成为干扰源
D.影响其他用电设备的正常工作
正确答案:ABCD
3.最小逆变角的选取需要考虑下列哪些因素?( )
A.换相重叠角
B.晶闸管关断时间所对应的电角度
C.安全裕量角
D.控制角
正确答案:ABC
4.双反星形电路与三相桥式全控整流电路进行比较可得:( )。
A.三相桥式全控整流电路是两组三相半波可控整流电路并联
B.三相桥式全控整流电路是两组三相半波可控整流电路串联
C.双反星形电路是两组三相半波可控整流电路串联，且不需用平衡电抗器
D.双反星形电路是两组三相半波可控整流电路并联，且需用平衡电抗器正确答案:BD
5.下列哪些换流方式主要针对晶闸管?( )
A.器件换流
B.电网换流。
