顶管管道焊接方案
热力管道顶管安装施工方案

热力管道顶管安装施工方案1. 引言热力管道是城市供暖和供热的重要设施之一,而顶管安装是热力管道施工中的重要环节。
本文档旨在介绍热力管道顶管安装的施工方案,包括施工准备、材料和设备采购、施工步骤等内容。
2. 施工准备在进行热力管道顶管安装施工前,需要进行以下准备工作:2.1 确定施工方案根据设计图纸和相关规范要求,确定热力管道顶管的具体安装方案,包括管道走向、支架设置、管道连接方式等。
2.2 准备施工材料和设备根据施工方案,采购所需的施工材料和设备,包括热力管道、支架、螺栓、焊接材料等。
2.3 制定安全措施在施工前,制定必要的安全措施,包括施工现场的防护措施、安全警示标识的设置以及施工人员的安全培训等。
3. 施工步骤热力管道顶管安装的施工步骤如下:3.1 定位支架位置根据设计要求,在顶管的安装位置确定支架的设置位置,并进行标示。
3.2 安装支架按照设计要求,安装支架,并使用螺栓进行固定。
支架的设置应保证热力管道在使用过程中的稳定性和安全性。
3.3 安装管道根据施工方案,安装热力管道,包括水平铺设和垂直铺设。
在安装过程中,应保证管道的连续性和安装质量。
3.4 进行焊接对于需要焊接的管道连接部分,进行焊接作业。
焊接前,应对连接部位进行清洁和处理,采用适当的焊接方法,确保焊接质量。
3.5 进行防腐处理在安装完热力管道后,对管道进行防腐处理,采取适当的防腐方法,确保管道在使用过程中的耐腐蚀性。
3.6 进行试压和检测完成顶管安装后,进行试压和检测工作,确保管道的密封性和安全性。
4. 施工注意事项在热力管道顶管安装施工过程中,需要注意以下事项:•施工操作人员应熟悉相关施工规范和操作要求,保证施工质量。
•施工现场应设置必要的安全警示标识并进行防护措施,确保施工人员安全。
•施工过程中应注意热力管道的保护,避免损坏和污染。
•焊接作业应由具备相关资质和经验的焊工进行,确保焊接质量。
•施工完成后,进行试压和检测工作,必要时修复缺陷,并确保管道的安全性和可靠性。
顶管管道焊接方案

目录一、工程概况 (1)二、施工部署 (1)三、施工准备 (1)1、作业准备 (1)2、生产准备 (1)四、施工方法 (1)(一)总体施工顺序 (1)(二)施工方法 (1)1、管道吊装 (1)2、管道焊接 (2)3、焊接检验 (4)4、管道内外防腐 (4)5、水压试验 (4)五、质量保证措施 (6)六、安全与文明施工 (7)七、雨季施工保证措施 (7)八、环境保证措施 (8)一、工程概况本工程工程范围XXXXXX。
位于XXXXXXXX的影响,需从上水管道下方顶管穿越,管道长度XXXXX米。
二、施工部署本段顶管长度XXXX米,钢管分别由顶管2管口焊接并向中心拐点运输,管径为DNXXX钢管,运输方式采用自制小车经拐点处利用倒链向内拉,外部利用吊车向内输送,在顶管外端设置工作坑焊接管道,每焊接一口检验合格后向内输送。
三、施工准备1、作业准备(1)项目部组织技术人员认真熟悉图纸,做好技术交底工作。
合理划分作业段,制定科学的焊接进度。
(2)顶管验收完毕合格。
(3)管道内清理干净无杂物。
2、生产准备(1)临时用电:采用120KW发电机1台,能够满足施工正常用电。
(2)临时道路:现有顶管施工时修建的临时道路一条,能够满足施工作业要求。
四、施工方法(一)总体施工顺序管道吊装→管道焊接→探伤检测→管道运输→管口防腐(二)施工方法1、管道吊装(1)合理配备吊运设备,保证管材及时运至沟槽附近,吊车采用25T汽车吊进行吊运。
管道吊运下沟时采用软带进行下管,下管过程中管壁不得与沟壁碰撞,管下禁止站人。
(2)人工配合稳管,稳管时严禁使用块石垫底,避免焊接过程中产生变形。
钢管根据管件的位置合理布管,下管时随时控制管道中心位置及高程,焊接前先将两根管用手动葫芦对好管口。
(3)管口连接处设置工作坑,工作坑尺寸为深0.8米,宽1米,长度1.5米。
(4)严格控制管道的偏差,使其中心线和高程偏差达到设计要求。
2、管道焊接(1)管道连接时不得用强力对口、加热管子、加偏垫或多层垫等方法来消除接口端面的空隙、偏差、错口或不同心等缺陷。
管道顶管施工方案

顶管施工专项方案第一章编制依据1.1编制依据1、《高青县黄河路雨污分流及提升改造工程施工图设计》2、我公司的技术力量、机械设备情况及管理制度3、对施工现场和周围环境实际踏勘获得的资料和数据4、国家现行的施工验收规范、规程、标准及省、市基本建设的有关规定文件:《施工现场临时用电安全技术规范》JGJ46—2005《给排水管道施工及验收规范》GB50268-2008《给水排水工程顶管技术规程》(CECS246—2008 )《地下管线非开挖技术规程》(DB29—73—2004)第二章工程概况2。
1工程简介高青县黄河雨污分流提升改造工程,雨污水顶管穿越黄河路工程.根据设计文件,顶进敷设的雨水管道为重型钢筋砼管,规格分别为DN1000和DN1200。
顶进敷设的污水管道为DN800的顶进用夹砂玻璃钢排水管,每处设2个工作井。
2。
2场地工程情况顶进管道的穿越土层为局部夹粉质粘土及粉砂,属中等压缩性。
2.2.1场地:由于施工场地是在城市干道边,施工运输车辆多、作业人员流动大、场地狭窄.所以要切实做好交通疏导、现场安全和文明施工工作.施工前做好各种宣传和教育工作,施工中加强对安全施工的监控力度,减少对周边环境的影响.2.2.2施工配合:顶管作业需24小时连续施工,并做好顶管顶进的施工记录,内容要准确完整。
2.2.3工作井位周边设置工程施工所需机具,要严格围挡和做好夜间照明。
第三章施工前期准备3。
1施工用电高青供电系统提供顶管施工、照明用电,采用1台发电机(75kw)供电。
3.2施工用水根据本工程特点,施工用水主要由附近供水系统接入.3。
3临时设施综合现场的具体情况,本工程在工作井附近设置顶管配套设备、机械、材料等工作场地.3。
4施工技术准备3.4.1认真组织和落实主要工程技术人员,熟悉施工图,领会设计意图,阅读建设单位述及的规定、要求和参照标准。
工程开工前,为设计交底和图纸交底做好充足的准备,将不清或不明的问题汇总会知业主、监理人员,以便及时解决.3。
管道过桥施工方案(顶管)(DOC)

管道过桥施工方案(顶管)
一、施工前准备
在进行管道过桥施工前,首先需要进行详细的开挖方案设计和场地勘察工作。
根据现场实际情况,确定施工地点、过桥方向、桥墩位置等重要参数。
同时,对施工所需的材料、设备进行准备,确保施工过程顺利进行。
二、施工工艺
1. 钢管制作和焊接
首先需要根据设计要求,对钢管进行制作和焊接。
确保钢管的质量符合相关标准,保证施工的安全性和稳定性。
2. 桥墩的设置
在确定好桥墩位置后,需要进行桥墩基础的开挖和设置。
桥墩需要按照设计要
求进行施工,确保桥墩的稳固性和结构的合理性。
3. 钢管升降
在桥墩设置完成后,需要进行钢管的升降工作。
通过专业的设备和工艺,将钢
管逐步升起并固定在桥墩上。
这个过程中需要严格控制升降速度,确保施工安全。
4. 桥面施工
钢管升降完成后,需要对桥面进行施工。
对桥面的材料、厚度等进行合理选择,并确保施工质量符合相关标准。
三、施工安全
在整个施工过程中,施工方需要严格遵守相关安全规定,确保施工人员和设备
的安全。
同时,对施工过程中可能出现的问题进行及时处理,确保整个施工过程的顺利进行。
四、施工验收
施工完成后,需要进行施工质量的验收工作。
对管道过桥的各个环节进行检查
和测试,确保施工质量符合设计要求,达到使用标准。
五、后续维护
完成施工验收后,需要对管道过桥进行定期的维护和检查。
及时发现问题并进行处理,确保管道过桥的正常使用和安全运行。
以上是管道过桥施工方案(顶管)的基本内容,希望能对相关工作有所帮助。
钢筋混凝土顶管施工方案

钢筋混凝土顶管施工方案一、引言随着城市化进程的加快,各种管道施工工程日益增多。
其中,钢筋混凝土顶管施工方案作为一种新型的施工方法,具有许多优点,如施工速度快、对周围环境影响小、节约成本等,因此被广泛应用于各类管道施工工程中。
本文将详细介绍钢筋混凝土顶管施工方案的工艺流程、施工准备、质量保证措施以及安全文明施工等内容。
二、工艺流程钢筋混凝土顶管施工方案的工艺流程主要包括以下几个步骤:1、测量放样:根据施工图纸进行测量放样,确定顶管的轴线和管底标高。
2、开挖工作坑:根据顶管的长度和直径,开挖适当的工作坑,以便于顶管的施工。
3、安装顶管设备:包括安装顶管机、起重设备、液压千斤顶等。
4、安装钢筋笼:根据设计要求,安装钢筋笼,确保其位置、间距和数量符合规范。
5、浇注混凝土:在钢筋笼周围浇注混凝土,形成钢筋混凝土管。
6、顶推管节:将已成型的钢筋混凝土管节逐节顶推至设计位置。
7、连接管节:将相邻的管节通过焊接或法兰连接牢固。
8、回填土方:将顶管周围的土方回填密实,确保管道的稳定性。
三、施工准备在施工前,需要进行以下准备工作:1、人员准备:组织专业的施工队伍,包括管理人员、技术人员和施工人员等。
2、材料准备:根据设计要求采购合格的钢筋、水泥、砂石等材料。
3、设备准备:检查和调试顶管设备、起重设备、液压千斤顶等设备。
4、安全准备:制定安全措施,进行安全培训,确保施工过程的安全。
四、质量保证措施为确保钢筋混凝土顶管施工方案的质量,需要采取以下措施:1、严格控制材料质量,确保使用的钢筋、水泥、砂石等材料符合设计要求。
2、严格按照施工图纸和规范进行施工,确保每个环节的质量符合要求。
3、加强施工过程中的质量监督和检查,及时发现和处理质量问题。
4、进行质量验收,对已完成的管道进行严格的检查和测试,确保其质量和性能符合设计要求。
五、安全文明施工在钢筋混凝土顶管施工过程中,需要注意安全文明施工,具体措施如下:1、制定安全文明施工方案,明确安全文明施工的具体要求和措施。
钢管顶管施工方案

D1800钢管顶管施工方案一、概述本次Φ1800顶管工程是南京市城东污水处理系统07标段污水收集系统中的一个重要组成部分。
本段Φ1800顶管施工具体长度如下:1.B15#井~泵站Φ1800钢管,顶进长度m。
2.B15#井~B16#井Φ1800钢管,顶进长度约m。
3.B5#井~B16#井Φ1800钢管,顶进长度约m。
由于顶管施工均在运粮河及秦淮河侧进行,并且要穿越运粮河河道,所以施工比较复杂.顶管施工覆土较深,顶进距离较长,对施工有影响的建(构)筑物尚未拆除,因此顶管施工的难度较大。
本项目共有段顶管,全长约M,管径为Φ1800钢管。
本工程钢管顶管采用机械式土压泥水平衡顶管掘进机进行施工。
二、顶管工艺流程图三、顶进掘进机选型本工程经过反复方案论证,最后确定选用D1000机械式土压泥水平衡顶管掘进机.机械式土压泥水平衡顶管掘进机是一种刀盘可伸缩的掘进机,操作可以在基坑内或地面操纵室内进行的,即Telemole 掘进机。
掘进机前壳体的前端是刀盘,在刀盘的后面就是泥水仓.刀盘是由电动机通过行星减速器减速以后再驱动的.刀盘可在泥水仓前后移动。
刀盘上有二至四个矩形槽,槽内安放着可以前后伸缩的刀排和刀头。
刀排向前伸时,可以切削土体,同时被切削下来的土从刀头与刀盘之间的空隙进入泥水仓内。
在刀盘的面板上还散布着一个个固定的刀头。
该刀头是在槽内刀头缩回后切削土体用的。
在刀盘边缘还有几把边缘刀头,该刀头能在校正方向过程中把掘进机边缘的土挖净,使掘进机的方向容易校正。
在平时,不进行方向校正时,该刀头可把掘进机前方的土挖成与掘进机壳体一样大小的洞,使掘进机顶进过程中,不使刀盘受挤压的力过大而影响平衡的力。
在土质条件比较硬的情况下更是如此。
在前后壳体之间有纠偏油缸,在掘进机下部平行地安装着两根管子为进、排泥管.该掘进机的机械式土压平衡机理在于刀盘伸缩的液压系统。
由于刀盘的伸缩是由油缸控制的,因此,只要控制刀盘油缸后腔的压力,就可以控制刀盘前面的平衡压力。
顶管施工方案

二)、顶管本工程管材均采用顶管采用DN2000管离心浇铸玻璃钢夹砂管(HOBAS),接口采用F型接口,内套楔型橡胶圈,外套铁圈采用Q235钢,环氧喷塑外加玻璃毡防腐。
管道基础采用顶管施工时形成的土弧基础,但局部因地质较差需进行注浆加固,另外部分顶管施工区间因覆土层厚度不够还需进行压重覆土处理。
根据该工程的地质资料,本工程DN2000管基本处在粉细砂之间,根据本工程的特殊作业环境及条件,DN2000顶管采用泥水平衡式顶管法施工;根据设计文件的要求,DN2000顶管应采用泥水平衡或土压平衡工具管。
如现场地下障碍物影响到该形式的工具管的使用,或对地面沉降控制的要求不高,则应采用能在气压条件下处理障碍物的工具管。
根据本工程进度的要求,顶管施工过程中配备两套DN2000顶进设备。
2.1 顶管地面布置工作井施工现场约需100m2场地,场地较为狭窄,各作业点用25t 吊机(或组装桁车)1台负责吊运及井内、地面的吊装工作。
顶管管节长度:DN2000顶管每3米一节。
现场需布置容量共约200m3泥水池和废浆池,供泥水处理及废浆排放用,废浆池考虑周转使用,应及时外运;另外布置20m3储水箱1只供拌制减阻泥浆和补充泥水用水。
工作井边侧为顶进控制室,自动控制台、通讯设备等均在控制室内,场地布置若干集装箱作为办公及工具间,进场的管节、半成品材料堆放在指定地点,为保证施工车辆进出和施工需要修筑4m宽临时道路,出口处设二级泵冲洗进出现场的运土和施工车辆,以免污染场外道路,由于顶管为三班连续作业施工,在现场四个角上各安装錪钨灯一座,供夜间现场照明。
2.2 井内布置井内沿顶管轴线方向加设临时后座支墩,安装刚性后座以及布置主顶千斤顶、导轨、刚性顶铁、环形顶铁等顶进设备。
工作井边侧设置下井扶梯一座,供施工人员上下。
管内供电及井内电力配电箱均位于工作井内。
顶管测量起始平台,安装在主顶千斤顶之间轴线上,独立与砼底板连接,并与千斤顶支架分离,确保顶进时测量平台的稳定。
道路管道顶管施工方案

道路管道顶管施工方案1. 引言道路管道顶管是一种常见的管道施工方式,适用于在道路或地面上布设的管道。
在施工过程中,需要进行一系列的准备工作和操作步骤,以确保施工质量和施工安全。
本文档将介绍道路管道顶管施工方案的具体步骤和注意事项。
2. 施工准备工作在进行道路管道顶管施工之前,需要进行一系列的准备工作,其中主要包括:•场地勘察:对施工场地进行勘察,确定地质条件、地下管线情况以及施工期间可能存在的风险。
•材料准备:根据设计要求,采购所需的管道材料和配件,并进行检查和验收。
•设备调配:准备所需的施工设备和机械,如掘土机、起重机等。
•人员组织:安排施工人员,包括施工队伍和技术人员,确保施工人员的素质和经验。
3. 施工步骤3.1. 管道敷设•第一步:根据设计要求和线路标高,确定管道的敷设位置,并进行标识。
•第二步:清理道路或地面上的杂物和障碍物,确保敷设区域的平整和清洁。
•第三步:采用适当的方法进行掘土,创建合适的管道沟槽,并确保沟槽的坡度和尺寸符合设计要求。
•第四步:将管道逐段逐段敷设到沟槽中,确保管道连接紧密、无裂缝,并按照设计要求进行固定。
3.2. 管道连接和测试•第一步:使用适当的连接方式,如焊接、螺纹连接等,将管道段连接起来。
•第二步:检查连接点的质量,确保连接紧密、无渗漏,并进行必要的修复和调整。
•第三步:进行管道的测试,如压力试验、泄漏试验等,以确保管道的质量和安全。
3.3. 回填和修复•第一步:管道测试合格后,进行回填和修复工作,恢复道路或地面的原状。
•第二步:根据设计要求选择合适的材料进行回填,如碎石、填土等。
•第三步:严密安装好井盖,并对周边进行整理,确保施工区域的外观整洁。
4. 施工安全注意事项•施工前需制定详细的施工计划和安全措施,包括施工人员的防护、机械设备的使用和安全管理等。
•施工现场需进行必要的安全警示标识和隔离措施,确保施工区域的安全。
•施工人员需经过必要的培训和资质审查,熟悉相关操作规程和安全规定。
钢管顶管施工方案

钢管顶管施工方案一、引言钢管顶管施工是一种常见的地下管道过河施工方式,适用于较大跨度的河道。
本文档将介绍钢管顶管施工的方案和流程,以及注意事项和施工过程中的关键点。
二、方案概述钢管顶管施工方案主要包括以下步骤:1.前期准备工作:包括施工材料、设备准备、施工人员培训等。
2.桩基施工:安装桩基是保证施工顺利进行的关键步骤。
3.桥面搭设:在桩基上搭设桥面,为后续工作提供施工平台。
4.钢管顶进:使用钢管进行顶管施工,将管道送入穿越的河道。
5.洞口处理:在河道两侧进行洞口处理,确保顶管施工的顺利进行。
6.完工验收:完成施工后进行验收,确保施工质量。
三、详细方案1. 前期准备工作前期准备工作是保证施工顺利进行的重要步骤。
具体包括:•准备材料:采购足够的钢管、钢板等材料。
•设备准备:检查和维护施工所需的设备,如起重机、钢板焊接机等。
•施工人员培训:培训施工人员,使其熟悉施工流程和安全措施。
2. 桩基施工桩基施工是为了保证施工的稳定性和安全性,具体步骤如下:•确定桩基位置和数量。
•进行土质勘察,确保桩基的承载能力。
•施工桩基,确保桩基的稳定性和垂直度。
3. 桥面搭设在桩基上搭设桥面,为后续钢管的顶进提供平台支撑。
•确定桥面支撑形式,可以是钢板搭设或者搭建临时木质结构。
•将桥面支撑固定在桩基上。
4. 钢管顶进使用起重机设备将钢管送入穿越的河道,具体步骤如下:•安装起重机设备,保证其稳定性和安全性。
•在桥面上搭设导向装置,使钢管无误差地顶进。
5. 洞口处理洞口处理是为了确保顶管施工的顺利进行,有效避免渗水和坍塌等问题。
•对顶管口进行密封处理,避免河水倒灌。
•在河道两侧进行土方加固,避免坍塌。
6. 完工验收完成施工后,进行完工验收,确保施工质量和安全性。
•对施工工作进行全面检查,确保工程质量达到要求。
•进行验收和记录,以备后续分析和总结。
四、注意事项在钢管顶管施工过程中,需要注意以下几点:•施工中要确保安全,严格执行相关安全规定。
顶管工程专项方案

一、工程概况本工程为某市某区域地下综合管道顶管工程,主要包括污水管道、雨水管道和中水管道。
工程全长约2.5公里,共分为5个施工段,施工难度较大。
为确保工程顺利进行,特制定本专项施工方案。
二、施工总体部署1. 施工流程:施工准备→工作井施工→管道顶进→管道连接→管道回填→工程验收。
2. 施工组织:成立项目指挥部,下设施工、技术、质量、安全、物资、后勤等职能部门,明确各部门职责,确保工程顺利进行。
三、施工重点及难点分析1. 施工重点:顶管施工、管道连接、回填施工。
2. 施工难点:(1)地质条件复杂,地下管线密集,顶管施工过程中易发生偏位、塌陷等问题。
(2)施工场地狭小,施工空间受限。
(3)施工过程中需确保周边建筑物、地下管线及交通不受影响。
四、施工方案1. 顶管施工:(1)采用机械顶管法,选用合适的顶管设备。
(2)施工前,对顶管设备进行检测、调试,确保设备性能良好。
(3)顶管施工过程中,严格控制顶进速度,确保管道轴线偏差在允许范围内。
(4)加强泥浆管理,确保泥浆性能稳定,防止泥浆流失。
2. 管道连接:(1)采用焊接或法兰连接,确保管道连接质量。
(2)焊接施工前,对焊接材料、设备进行检查,确保焊接质量。
(3)连接过程中,严格控制管道轴线偏差,确保管道连接平整。
3. 回填施工:(1)回填材料选用透水性良好的土料,确保管道周边回填密实。
(2)回填过程中,分层夯实,确保回填质量。
(3)回填完成后,对管道进行沉降观测,确保管道稳定。
五、安全措施1. 施工现场设置安全警示标志,确保施工人员安全。
2. 严格执行安全操作规程,加强安全教育,提高施工人员安全意识。
3. 采取防尘、降噪、防毒等措施,确保施工环境良好。
4. 加强施工现场管理,确保施工过程安全、有序。
六、环境保护措施1. 采取防尘、降噪、防毒等措施,降低施工对周边环境的影响。
2. 施工过程中产生的废水、废气、固体废弃物等,按照相关规定进行处理。
3. 加强施工现场绿化,改善施工环境。
球墨铸铁管顶管施工方案

球墨铸铁管顶管施工方案1、引言球墨铸铁管是一种广泛使用的管材,其优点包括耐腐蚀、强度高、耐用性好等特点。
球墨铸铁管顶管施工是一种常见的地下管道施工方式,本文将介绍球墨铸铁管顶管施工的方案。
2、施工前准备2.1 施工材料准备球墨铸铁管顶管施工所需的材料主要包括: - 球墨铸铁管:根据实际需要选择规格和长度。
- 管道连接件:包括弯头、三通、四通等。
- 管道支撑材料:用于支撑和固定管道的支架、支吊架等。
- 施工工具:包括切割机、焊接机、钳子等。
2.2 施工人员培训施工人员应接受相关的培训,了解球墨铸铁管顶管施工的操作规程和安全注意事项。
2.3 施工图纸准备根据工程要求,准备相关的施工图纸和管道布置图。
3、施工流程3.1 地面准备工作在施工区域划定工作范围,清理地面,确保施工区域平整。
3.2 管道布置根据施工图纸和管道布置图,确定管道的布置方案。
在地面上进行标线,标明管道的位置和方向。
3.3 挖掘沟槽根据施工图纸和管道布置图,沿着标线挖掘出适当的沟槽,确保沟槽的宽度和深度符合要求。
3.4 安装管道支撑材料在沟槽中安装管道支撑材料,包括支架、支吊架等。
确保管道的水平和垂直度。
3.5 安装球墨铸铁管根据施工图纸,将球墨铸铁管逐段安装到沟槽中。
使用管道连接件进行连接,确保连接牢固。
3.6 管道连接在安装好的管道上进行必要的焊接和连接工作。
确保连接点牢固,无渗漏。
3.7 管道测试完成管道连接后,进行压力测试和泄漏检查,确保管道的质量和安全性。
3.8 回填沟槽经过管道测试合格后,进行沟槽的回填工作。
使用合适的材料进行回填,确保管道的稳定性。
3.9 施工记录在施工过程中,记录施工各阶段的工作情况和参数。
及时修复和记录发现的问题。
4、安全注意事项•进行施工前,施工人员应参加相关的安全培训,了解操作规程和安全注意事项。
•在操作过程中,应严格按照操作规程进行,避免违章作业。
•使用切割机、焊接机等工具时,应佩戴防护眼镜和手套,并确保周围人员的安全。
管道工程施工顶管

管道工程施工顶管一、管道顶管施工的施工流程1、洞孔准备:在管道铺设的终点或者需要进行顶管的位置,先要准备好洞孔,将管道顶入该洞孔。
洞孔可以通过开挖方式或者非开挖方式准备。
2、顶管设备搭设:在洞孔准备好之后,需要搭设好管道顶管设备,其中包括起升机构、进尺控制设备、顶管支座等。
确保设备牢固可靠。
3、管道顶管:将管道通过起升机构等设备逐步顶入洞孔中。
确保管道铺设的方向正确,并且能够保证管道施工的进程顺利。
4、管道连接固定:当管道顶入洞孔之后,需要进行管道连接和固定工作。
确保管道的连接牢固,能够耐受水压或者土压等外部力的作用。
5、施工验收:待管道顶管工作完成后,需要进行施工验收。
包括对管道的连接质量、焊接质量等进行检查。
确保管道工程施工的质量符合要求。
以上是管道顶管施工的基本流程。
在实际的施工过程中,需要严格按照规范进行操作,确保顶管施工的安全有效。
二、管道顶管施工的注意事项1、管道顶管施工需要进行周密的施工设计和计算,确保管道的承载能力和连接方式符合设计要求。
避免发生意外事故。
2、在进行顶管施工时,必须保证管道本身的质量符合国家标准,避免因管道质量问题导致顶管施工失败。
3、施工过程中需要根据地质情况和管道施工的实际情况随时调整措施,确保管道的顶管工作能够顺利进行。
4、安全第一。
在进行管道顶管施工过程中,必须确保操作人员的安全,采取必要的安全措施,防止施工中发生意外事故。
5、管道顶管施工需要经过专业人员的指导和监督,确保施工质量。
在施工中如遇到问题需及时沟通解决,避免给后续施工带来影响。
通过以上介绍,我们可以看到管道顶管施工在管道工程施工中的重要性。
顶管施工不仅能够提高施工效率,降低施工成本,同时也能够保护环境,减少地表破坏。
因此,在进行管道工程施工时,可根据实际情况选择顶管施工方式,确保施工的顺利进行。
顶管工程施工(3篇)

第1篇一、引言顶管工程是一种常见的地下管道施工技术,广泛应用于城市供水、排水、电力、通讯等领域。
顶管施工具有施工速度快、成本较低、环境影响小等优点。
本文将对顶管工程施工技术进行详细介绍,包括顶管施工原理、施工工艺、施工设备、施工质量控制等方面。
二、顶管施工原理顶管施工是一种不开挖地面的管道施工技术,通过在地下预先挖掘一个与管道直径相同的洞室,将管道在洞室内制作完成后,利用顶进设备将管道从洞室中顶进地下。
顶管施工的主要原理是利用顶进设备的推力,克服管道与周围土体之间的摩擦力,使管道在洞室内向前推进。
三、顶管施工工艺1. 施工准备(1)现场调查:了解施工现场的地形、地质、水文、环境等因素,为顶管施工提供依据。
(2)施工方案编制:根据现场调查结果,编制顶管施工方案,包括顶管管道的设计、施工工艺、施工设备、施工质量控制等内容。
(3)施工组织设计:根据施工方案,编制施工组织设计,明确施工顺序、施工进度、施工质量、安全措施等。
2. 洞室挖掘(1)挖掘方式:根据地质条件,选择合适的挖掘方式,如人工挖掘、钻机挖掘等。
(2)洞室规格:根据管道直径和施工要求,确定洞室规格,包括洞室长度、宽度、高度等。
(3)洞室支护:为保证洞室稳定性,采取适当的支护措施,如钢支撑、混凝土支护等。
3. 管道制作(1)管道材料:根据管道直径、压力等级、使用寿命等因素,选择合适的管道材料,如钢管、PE管等。
(2)管道制作:在洞室内进行管道制作,包括管道焊接、防腐等工序。
4. 顶管施工(1)顶进设备:根据管道直径、地质条件等因素,选择合适的顶进设备,如液压顶管机、千斤顶等。
(2)顶进工艺:采用分段顶进的方式,将管道从洞室中顶进地下。
顶进过程中,应注意调整顶进速度、顶进方向、顶进压力等参数。
(3)纠偏措施:为防止管道在顶进过程中发生偏移,采取纠偏措施,如设置导向装置、调整顶进方向等。
5. 施工质量控制(1)质量控制要点:对顶管施工过程中的各个环节进行质量控制,包括洞室挖掘、管道制作、顶管施工等。
顶管工程施工方案

目录第一章工程概况 (2)第二章沉井施工 (4)第三章顶管施工 (10)第四章针对性技术措施 ........................................................... 错误!未定义书签。
第五章工程质量及施工技术管理 (19)第六章质量保证措施 (21)第七章安全生产和文明施工措施 (24)第八章施工进度计划及工期保证措施 (29)第九章减少成本、提高经济效益措施 (30)第十章重要施工机械和工具、重要周转材料、 (31)附:施工平面布置图第一章工程概况万盛华强路口污水横穿道路需要顶管施工。
该段管道长152米,位于华强路十字路口向东152米,管径为φ800,埋深为2-5米。
顶管工程从15#井开始,穿越小巷支路向西接14#井,向东接渠边排水管。
顶管工程工作量:152米管道顶进(φ800)、一只工作井、一只接受井,详细见《沉井施工设计图》。
地质状况:根据地质资料,该段地质土层如下:(1)杂填土:粉质粘土夹粉土,灰褐色,层厚1.1-1.9m。
(2)粉细砂夹淤泥质粉质粘土,层厚3-6米。
(3)地下水位在地面下1.0-1.5米,标高在2.3米左右。
根据地质状况,工作井及接受井均采用钢筋砼沉井,抗渗等级为S6。
顶管完毕后,工作井及接受井内各施工D1000污水砼检查井一座。
第二章沉井施工严格按照《沉井设计图》和有关规范进行施工。
沉井施工程序:基坑测量放样→基坑开挖→刃脚垫层施工→立井筒内模和支架→钢筋绑扎→立外模和支架→浇筑混凝土→养护及拆模→封砌预留孔→井点安装及降水→凿除垫层、挖土下沉→沉降观测→铺设碎石及混凝土垫层→绑扎底板钢筋、浇捣底板混凝土→混凝土养护→素土回填。
2.1 基坑测量放样根据沉井设计图纸和工程地质汇报所揭示旳地质状况,沉井基坑开挖深度取2 米,沉井刃脚外侧面至基坑边旳工作距离取2米,基坑边坡采用1:1。
整平场地后,根据沉井旳中心坐标定出沉井中心桩、纵横轴线控制桩及基坑开挖边线。
顶管工程施工中的管道安装与连接工艺

管道材料选择与检验
01
管道材料选择
根据设计要求和使用条件,选择 合适的管道材料,如钢管、铸铁 管、塑料管等。
02
03
材料质量检验
防腐处理
对所选管道材料进行外观检查、 尺寸测量、力学性能试验等,确 保材料质量符合要求。
对金属管道进行防腐处理,如涂 漆、喷锌等,以延长管道使用寿 命。
施工设备准备与调试
THANKS
感谢观看
2024-01-18
顶管工程施工中的管道安装与连接 工艺
汇报人:
contents
目录
• 顶管工程概述 • 管道安装前准备工作 • 管道安装技术要点 • 管道连接工艺及注意事项 • 顶管施工过程中常见问题及解决方案 • 安全防护措施与环保要求
01
顶管工程概述
定义与原理
顶管工程定义
顶管工程是一种非开挖式的管道施工方法,通过液压或机械 力将管道从始发井顶入接收井,实现地下管道的铺设。
顶管工程施工流程
工具管或掘进机顶进
启动顶进设备,将工具管或掘进机顶入土层。
管道安装与连接
在工具管或掘进机后安装管道,并进行连接。
泥浆减阻与注浆加固
采用泥浆减阻技术降低顶进阻力,同时进行注浆加固提高管道稳定 性。
顶管工程施工流程
顶进过程监测与控制
实时监测顶进过程中的各项参数,并进行调整与控制。
接收井内设备拆除与场地恢复
用于石油、天然气等能 源的输送管道铺设。
电力通信管道
用于电力电缆、通信光 缆等管道的铺设。
其他领域
如工业管道、建筑基础 工程等领域也有应用。
顶管工程施工流程
施工准备
包括场地平整、设备进场、测量放样 等前期准备工作。
顶管镀锌钢管安装施工方案

一、工程概况本工程为某市地下排水管道工程,采用顶管法施工,管道材质为镀锌钢管。
工程长度为1000米,管径为DN800,管道采用双排布置,顶管施工采用机械化作业。
二、施工准备1. 施工图纸及资料:熟悉施工图纸,了解工程地质、水文情况,掌握设计要求。
2. 材料准备:镀锌钢管、管件、连接件、顶管设备等。
3. 施工设备:顶管机、挖掘机、吊车、推土机等。
4. 人员准备:组织施工队伍,进行技术交底,确保施工人员熟悉施工工艺和安全操作规程。
三、施工工艺1. 施工顺序:施工放线、工作坑开挖、后背修筑与导轨铺设、顶进设备布置、工作管准备、顶进、挖土与出土、下管与接口、回填等。
2. 施工方法:(1)施工放线:根据设计图纸,用全站仪在现场准确放出管道铺设的中线控制桩,并确定顶坑位置。
(2)工作坑开挖:采用人工开挖配合吊车使用吊框出土,每次下挖深度不大于1.2米。
护壁方式采用挖孔灌注桩配合网喷护壁。
(3)后背修筑与导轨铺设:按照设计要求修筑后背,并铺设导轨。
(4)顶进设备布置:安装顶管机,调试设备,确保顶进过程中设备运行正常。
(5)工作管准备:将镀锌钢管分段焊接成工作管,并进行试压、冲洗。
(6)顶进:开启油泵,利用顶管机的顶力将工作管逐渐顶入土中,同时将阻挡管道向前顶进的土壤从管内用人工或机械挖出。
(7)挖土与出土:在顶进过程中,及时挖除管内土方,确保管道畅通。
(8)下管与接口:顶进至下一节工作管时,进行下管与接口工作。
(9)回填:顶管完成后,对管道周围进行回填,并进行压实。
四、施工质量控制1. 材料质量:确保镀锌钢管、管件、连接件等材料符合设计要求,具有出厂合格证。
2. 施工过程质量:严格按照施工工艺进行施工,确保管道安装质量。
3. 顶进过程质量:严格控制顶进速度,确保管道垂直度、平直度、坡度等符合设计要求。
4. 质量检测:在施工过程中,对管道进行质量检测,确保管道质量满足设计要求。
五、施工安全措施1. 人员安全:施工人员必须佩戴安全帽、安全带等防护用品,严格遵守操作规程。
PVC管顶管施工方案

PVC管顶管施工方案1. 施工目标此施工方案旨在介绍PVC管顶管的施工过程和步骤,确保施工安全、高效和质量达标。
2. 施工准备在正式进行PVC管顶管施工之前,需要做以下准备工作:- 确定顶管施工的地点和范围。
- 确定所需的PVC管材规格和数量。
- 准备所需的工具和设备,包括挖掘机、起重机、焊接机等。
- 确保施工现场通风良好,并配备必要的防护设备。
3. 施工步骤步骤一:挖掘顶管沟槽根据设计要求,在施工现场挖掘出合适的顶管沟槽,确保沟槽的宽度、深度和坡度符合要求。
步骤二:安装支撑结构在顶管沟槽中安装支撑结构,包括边坡支撑、横向支撑和纵向支撑等,确保施工过程中的安全和稳定。
步骤三:安装PVC管材将预制的PVC管材逐段安装到顶管沟槽中,注意管材的连接要牢固且密封良好。
步骤四:焊接连接使用专用的PVC管焊接机进行管材之间的焊接连接,确保连接处的强度和密封性能。
步骤五:固定顶管在顶管安装完毕后,进行固定处理,包括安装固定夹具、填充固化材料等,确保顶管的稳定和不会发生位移。
步骤六:管道测试完成顶管的安装后,进行管道测试,包括水压试验等,以验证管道的质量和性能是否符合要求。
步骤七:修复和清理在顶管施工完成后,对施工现场进行修复和清理工作,确保施工现场的整洁和安全。
4. 施工注意事项- 注意施工人员的安全,严格遵守安全操作规程。
- 确保施工质量,严格按照设计要求和施工规范进行操作。
- 定期检查施工现场和设备设施是否正常,及时处理问题。
- 对施工过程中出现的质量问题进行及时整改,确保顶管的质量达到标准要求。
以上是PVC管顶管施工方案的介绍,希望能对施工工作有所帮助。
如有任何疑问或需要进一步的信息,请随时与我们联系。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

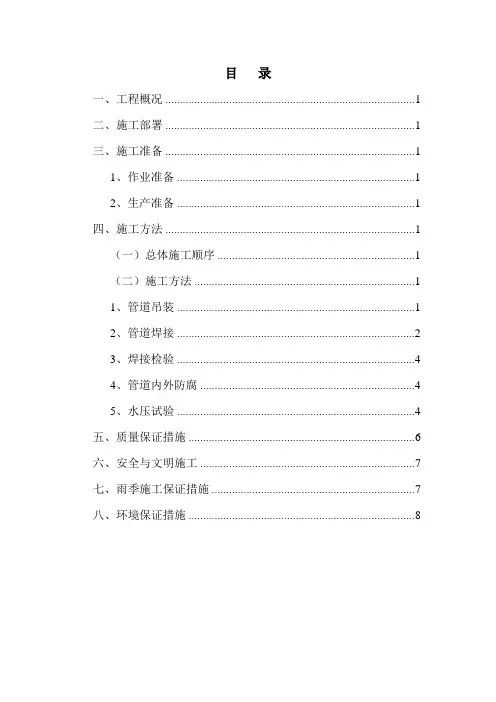

目录一、工程概况 (1)二、施工部署 (1)三、施工准备 (1)1、作业准备 (1)2、生产准备 (1)四、施工方法 (1)(一)总体施工顺序 (1)(二)施工方法 (1)1、管道吊装 (1)2、管道焊接 (2)3、焊接检验 (4)4、管道内外防腐 (4)5、水压试验 (4)五、质量保证措施 (6)六、安全与文明施工 (7)七、雨季施工保证措施 (7)八、环境保证措施 (8)一、工程概况本工程工程范围XXXXXX。
位于XXXXXXXX的影响,需从上水管道下方顶管穿越,管道长度XXXXX米。
二、施工部署本段顶管长度XXXX米,钢管分别由顶管2管口焊接并向中心拐点运输,管径为DNXXX钢管,运输方式采用自制小车经拐点处利用倒链向内拉,外部利用吊车三、施工准备1、作业准备(1)项目部组织技术人员认真熟悉图纸,做好技术交底工作。
合理划分作业段,制定科学的焊接进度。
(2)顶管验收完毕合格。
(3)管道内清理干净无杂物。
2、生产准备(1)临时用电:采用120KW发电机1台,能够满足施工正常用电。
(2)临时道路:现有顶管施工时修建的临时道路一条,能够满足施工作业要求。
四、施工方法(一)总体施工顺序管道吊装→管道焊接→探伤检测→管道运输→管口防腐(二)施工方法1、管道吊装(1)合理配备吊运设备,保证管材及时运至沟槽附近,吊车采用25T汽车吊进行吊运。
管道吊运下沟时采用软带进行下管,下管过程中管壁不得与沟壁碰撞,管下禁止站人。
(2)人工配合稳管,稳管时严禁使用块石垫底,避免焊接过程中产生变形。
钢管根据管件的位置合理布管,下管时随时控制管道中心位置及高程,焊接前先将两根管用手动葫芦对好管口。
(3)管口连接处设置工作坑,工作坑尺寸为深0.8米,宽1米,长度1.5米。
(4)严格控制管道的偏差,使其中心线和高程偏差达到设计要求。
2、管道焊接(1)管道连接时不得用强力对口、加热管子、加偏垫或多层垫等方法来消除接口端面的空隙、偏差、错口或不同心等缺陷。
(2)钢管对口间隙应为3.0~4.0mm,局部间隙超过5mm时,其长度不得大于焊缝全长的15%,对口间隙达不到标准时要用砂轮修磨,修磨后的坡口尺寸应满足规范要求。
(3)管口错口允许偏差不大于2mm应优先保证管子内边对齐。
(4)管道的现场接口均须采用多层焊接方法,正面焊缝(管外壁)和背面焊缝(管内壁)层数见下表:钢管焊接层数表6~8 10 12 14 16 钢板厚度(mm)正面层数2~3 2~3 3~4 3~4 4背面层数 1 1 1 1 1 (5)每条焊口应由两名焊工同时对称焊接。
(6)管道接口的焊接应一次连续完成,若被迫中断时,应采取防止裂缝的措施(如缓冷保温等)不得在混凝土浇注后在焊内缝。
(7)管道焊接工作结束时应将管道内壁的焊疤熔渣等清理干净,局部凹坑深度不应超过板厚的10%,且不大于2mm,否则应与补焊。
(8)焊背缝时应先将根部的焊瘤、焊渣和未焊透缺陷清除干净。
(9)焊缝表面应平整光洁,两侧平缓过度,不得有气孔,夹渣、裂缝、烧穿、焊瘤及未填满的火口。
(10)焊接时应避免穿堂风和风、雨的直接侵袭。
(11)焊口焊完后应进行清理,当焊缝有超过规定的缺陷时,可采取挖补的方式返修,但同一位置上的挖补次数不得超过两次。
(12)所有焊缝均应进行外观检查,质量标准应符合焊缝外观检查质量标准序号项目允许缺陷尺寸(mm)1 外观不得有熔化金属流到焊缝外未熔化的的母材上,焊缝和热影响区表面不得有裂纹、气孔、弧坑和灰渣等缺陷;表面光顺、均匀、焊道与母材应平缓过渡。
2 错边应不大于0.2×壁厚,且不大于23 裂纹,夹渣不允许4 咬边咬边深度不大于0.5,连续咬边长度不应大于100,两侧咬边累计长度不应大于焊缝全长10%5 对接焊缝加强高度(△h-加强高)△h=1.0~2.06 焊缝宽度盖过每边坡口2~3并平缓过渡7 气孔一类焊缝:不允许有气孔二类焊缝:每米不多于3个其间距不小于203、焊接检验(1)所有焊缝都要进行外观检验,焊缝表面不允许有裂纹、夹渣、气孔、未熔合、飞溅的存在。
(2)外观检验合格的焊缝,对焊缝进行超声检测,合格级别为II级。
(3)管道的施工检验A:管线焊道焊缝表面不允许有表面缺陷,咬边深度小于0.5毫米,长度小于等于焊缝全长的10%,且小于100毫米。
B:管线横平竖直,立管垂直度最大不超过15mm,对口错边量小于1mm,标高误差小于20mm;法兰平行度小于0.3mm。
C:防腐管下沟前,应用电火花检漏仪对管线全部检测,检漏电压为2.5KV,并填写检查记录。
D:管道回填前应进行压力试验,并填写《隐蔽工程记录》由建设单位确认后,才能回填土。
4、管道内外防腐(1)管道为内外防腐结构的钢管,外部防腐形式为二油一布环氧煤沥青防腐,内衬里为水泥砂浆防腐,厚度为10mm。
内部水泥砂浆衬里水泥内防腐随时进行,焊口外补口及补伤工作由于本段工程为顶管内填充C10砼,无法分段填充,所以在探伤合格后就进行外防腐处理,而不必等到试压完毕后进行。
(2)钢管在防腐前必须进行表面处理,除去油污、泥土等杂物,除锈等级为SA2.5级,并使表面无焊瘤、无棱角、毛刺。
(3)除锈验收合格后,及时配制好环氧煤沥青涂料,进行涂刷。
(4)用玻璃布缠裹钢管,并涂下一道面漆,面漆应将所有玻璃布网眼灌满,不漏出布纹来,缠绕玻璃布时应拉紧布面,不得有褶皱和鼓泡现象。
(5)玻璃布搭接宽度不小于100mm,各层玻璃布搭接接头应错开。
(6)雨、雾等潮湿环境下不应进行防腐作业,未固化的防腐管应有防雨措施。
(7)补口完毕后的管段,用电火花仪做检验,检验电流为2.5KV,以不打火为合格。
5、水压试验(1)水压试验在顶管填充完砼后同所在分部工程共同进行。
(2)试验压力:采用工作压力加0.5Mpa,工作压力<0.5Mpa时,试验压力采用1.0Mpa。
(3)管道试压堵头(盲板)有足够的安全系数,并根据实际情况设置必要的临时后背。
(4)试压前,对试压设备、压力表(精度1.5级,刻度上限为试验压力的1.3倍)、连接管、排气管、进水管及管件进行详细检查,必须保持系统的严密性并排尽试验管道内空气。
对试验管道的堵头板、弯头及三通等处的支撑牢固度也要详细检查。
(5)管道灌满水经24小时后开始进行水压试验。
(6)试压时,逐步(每次0.2Mpa)升压到工作压力,每次升压后,检查没有问题时,再继续升压。
升至工作压力后,稳压不少于10分钟(为保持压力,允许向管内补水),对钢管进行检查,情况正常时方可逐步升至试验压力,保持5分钟,再下降至工作压力,保持30分钟。
如整个试验过程中无渗水及其它异常现象即为合格。
(7)当试验过程中管道渗水时,可采用如下方法测定渗水量。
①将水压升至试验压力,关闭水泵水门,记下压力下降0.1Mpa所需的时间(T1)。
②再将水压升互试验压力,打开水龙头,将水放入水桶(槽)内,记录压力下降0.1Mpa所用的时间(T2),测出水的体积(W)。
③按下式计算渗水量W 1000q= ×T1﹣T2 L式中:q(L/ min /km) , W(L), T1、T2(min)(8)当管道渗水量小于1.3 L/ min /km,管路中如无异常现象时,即认为试验合格。
个别漏水严重的接口,仍须修好。
(9)试验过程中,出现管压升不上去或管堵损坏时,立即停止试验,找出原因,采取有关措施后,重新试验。
(10)试验期间,严禁在输水管走动,敲击管子或拧紧螺栓。
(11)试验结束后,填写试压记录,经有关人员签字后,妥为保存。
五、质量保证措施建立完善的质量管理体系,从组织、思想、制度三个方面进行全方位动态管理,按照有关质量保证体系文件和项目质量计划,制订切实可行的质量检查计划,并认真地付诸实施,定期对工程质量进行检查、评定,实现质量管理的全方位动态管理。
1、组织保证:(1)健全质量保证体系,严格按照质量体系文件进行质量管理,做到从资源投入和过程控制上保证工程质量。
(2)项目部成立以项目经理为组长,技术负责人为副组长的质量管理小组,严格在质量保证体系下进行管理,作业队以上单位成立全面质量管理小组,对主要工序的施工质量进行有组织的控制。
配备专职质检员,推行全面质量管理和目标责任管理,从组织措施上使保证工程质量真正落到实处。
2、思想保证:(1)全体施工人员认真学习国家有关产品质量的政策、法规,增强“质量就是企业的生命”的概念。
大力宣传建设优质工程的重要意义,让大家树立起参与该工程建设的荣誉感、责任感和使命感。
(2)及时总结施工经验,分析解决存在的问题,质量管理工作提高到最高的位置。
(3)把思想教育工作作为一项重要内容贯穿到整个施工过程中,对全体施工人员,特别是各作业队的工人,经常进行质量教育,强化质量意识。
牢固树立“质量第一”的观念,体现企业优良质量、良好信誉的道德风尚。
3、制度保证:(1)严格执行“三按”、“三检”、“一控”,即严格按图纸、按规范、按工艺标准和自检、互检、交接检制度,控制工序验收的一次合格率。
(2)严格执行质检工程师“一票否决权”制度。
项目部设专职质检负责人,各施工队设专职质检员。
保证施工作业始终在质检人员的严格监督下进行。
质检负责人有质量否决权,发现违背施工程序、不按设计图、规范及技术交底施工,使用材料及设备不符合质量要求者,有权制止,必要时下停工令,限期整改并有权进行处罚。
(3)严格施工纪律,把好工序质量关,上道工序不合格不得进行下道工序的施工。
对工艺流程的每一步工作内容认真进行检查,使施工作业标准化。
(4)坚持质量检查制度,按制度进行日常、定期、不定期检查,发现问题及时纠正,并对结果进行验证。
(5)严格执行技术交底制度,由项目技术负责人根据施工方案、规范、工艺规程、项目质量计划的要求,对班组进行技术交底。
六、安全与文明施工1、建立完善的安全检查工作程序是保证生产安全的必要条件。
本标段所有参施员工根据所在岗位结合工作特点必须按照程序工作。
2、保证安全措施(1)严格执行国家、当地及企业有关现场安全管理条例及方法,针对工程特点、施工方法、施工环境,编制切实可行的安全技术措施。
(2)建立严格的安全教育制度,坚持入场教育,坚持每周按班组召开安全教育会,加强施工安全意识,使安全工作落实到广大职工身上。
(3)强化安全法制观念,严格执行安全工作文字意识,签订安全协议,坚持特殊工种持安全操作证上岗制度。
(4)加强施工管理人员安全考核制度,增强安全意识、避免违章指挥。
七、雨季施工保证措施按总体施工进度计划,本工程在施工过程中可能遭遇降雨,因此特别制定如下雨季施工方案措施,以确保工程按质、按量、按期完成。
1、在进入雨季施工前,要根据工程的实际情况编写切实可行的雨季施工方案,配备齐应用器具,要有雨季施工记录。
2、雨季施工期间,24小时有领导值班,抢险队做好时刻投入抢险战斗的准备,保证雨季施工顺利进行。
