proe小电扇制作说明
proe风扇设计
目录一风扇的总体创建 (2)1.1 图形形状 (2)1.2 图形解析 (2)二电机罩的创建 (3)2.1 电机罩图形 (3)2.2 图形分析 (3)2.3 具体步骤 (3)三风扇叶的创建 (9)3.1 风扇叶整体图形 (9)3.2 图形的创建 (9)四风扇的装配及工程图的创建 (12)4.1 绘图分析及安排 (12)4.2装配 (12)4.3工程图的绘制 (15)4.4 cad的修改 (18)五后记 (19)第一章风扇的总体创建1.1如下图所示风扇的总体形状。
图表1从图中可以看到风扇的总体结构：2个扇叶罩，风扇叶，电机罩，摇头机构，四个销钉，连接杆，风扇底座1、2.1.2图形解析整个图形中可以看到2个风扇罩是一样的，故只需画一个即可。
整个图形中只有风扇叶和扇叶罩是比较复杂的，扇叶罩要用到扫描，而扇叶要用函数来创建。
其他的基本可以通过简单的命令来完成。
第二章电机罩的创建2.1电机罩图形。
2.2图形分析观察这个图形，难点是2个阵列部分，其中有一个可以在平面上直接创建阵列，而有一个要创建一个平面才能创建阵列，这也是这个图形的难点。
至于其它的则基本可以通过拉伸来完成。
2.3 具体步骤2.31 创建拉伸平面，选择front平面，进入草绘环境。
2.32 画好中心线（这个在以后的装配中可能有用，所以在创建一个新拉伸尽量创建中心线。
），在平面上画出一个对称的100×100的正方形。
再拉伸长度至150.然后再在长方体的长方形的面上拉伸一个长度为100，厚度为10，宽度为60的长方体。
图形见下：2.33 分别对两个拉伸体进行到圆角。
完成后图形如下：大倒圆角设置为R30，其余中设置为R5.2.34 抽壳选中如图所示平面：设置抽壳的厚度为2，完成后图形如下：2.35 创建拉伸。
这里有三个拉伸，而这三个拉伸都非常简单，就不在详系说明其步骤。
仅以图形表示：2.36 这列的创建。
阵列是这个图形中的难点，现在详细说明这个图形的阵列的创建。
电风扇PROE课程
《机械CAD/CAM技术》课程设计报告课题名称: 电风扇系别:班级:学号:姓名:指导教师:(课程设计时间:2011年11月15日----2011年11月26日)目录第一章零件的设计一、风扇头部的设计 (1)二、电机的设计 (4)三、壳子的设计 (6)四、螺母的设计 (7)五、支杆的设计 (8)六、底座的设计 (8)第二章零件的装配一、电机的装配 (9)二、壳子2的装配 (9)三、风扇头部的装配 (10)四、螺母的装配 (10)五、壳子1的装配 (11)六、支杆的装配 (11)七、底座的装配 (12)第三章小结小结 (13)第一章零件的设计一、风扇叶的设计扇叶的绘制过程先进行辅助平面的绘制，然后在进行扇叶面的草绘投影在辅助的平面上，在利用边界混合工具形成曲面，最后进行曲面的合并。
形成的图形如下图1图12、完成扇叶利用阵列命令阵列扇叶起最后的图形如图2图23、创建叶片基座内圆表面如图3；图34、创建叶片基座轮毂及轴孔和沉头孔轴孔直径10长40，沉头孔直径20深度5，如图4、5：图4图55、创建筋板并阵列筋板如图6图6 二、电机的设计电机的设计用的命令有草绘、拉伸、倒圆角、钻孔1、绘的是长为75、宽为50、高为40的长方体，如图7图72、进行圆倒角选取长方体的的四条长棱，然后进行倒圆角，倒角半径15，如图8所示图83、钻孔在电机后部钻取直径20深度15的空，用于和支杆的链接，如上图9所示4、电机轴利用草绘，拉伸出电机轴，如图10所示图10电机轴上有拉伸的键和有扫描得得螺纹。
三、风扇外壳的设计1、外圆圈的绘制，利用的是草绘两个圆进行拉伸，两圆直径大小分别是350，330 ，然后进行拉伸完成。
其图如图11图112、顶圆柱的绘制，也是利用的拉伸，完成图形如图12图123、钢丝的绘制其利用的是草绘、扫描、阵列。
在绘制过程中先进行草绘曲线，在选取该曲线进行扫描，最后选取完成的扫描进行阵列完成，如图13图134、另一个壳子的设计其步骤与第一个相同，小的差异是顶部要拉伸出一电机轴通过的孔。
基于ProE的风扇造型设计

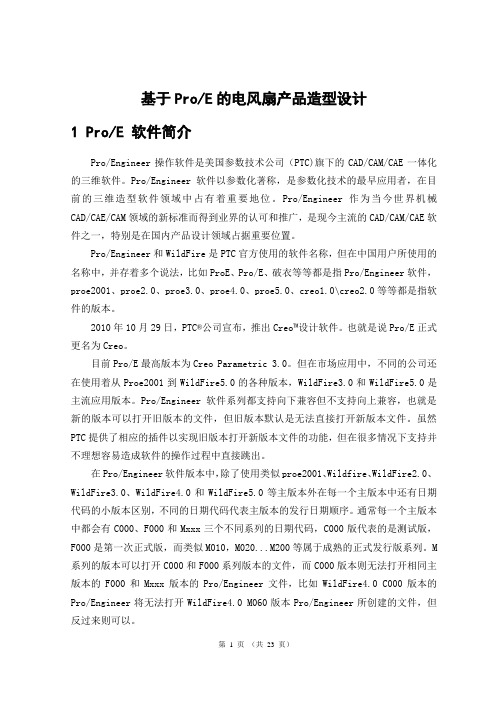

基于Pro/E的电风扇产品造型设计1 Pro/E 软件简介Pro/Engineer操作软件是美国参数技术公司（PTC)旗下的CAD/CAM/CAE一体化的三维软件。
Pro/Engineer软件以参数化著称，是参数化技术的最早应用者，在目前的三维造型软件领域中占有着重要地位。
Pro/Engineer作为当今世界机械CAD/CAE/CAM领域的新标准而得到业界的认可和推广，是现今主流的CAD/CAM/CAE软件之一，特别是在国内产品设计领域占据重要位置。
Pro/Engineer和WildFire是PTC官方使用的软件名称，但在中国用户所使用的名称中，并存着多个说法，比如ProE、Pro/E、破衣等等都是指Pro/Engineer软件，proe2001、proe2.0、proe3.0、proe4.0、proe5.0、creo1.0\creo2.0等等都是指软件的版本。
2010年10月29日，PTC®公司宣布，推出Creo™设计软件。
也就是说Pro/E正式更名为Creo。
目前Pro/E最高版本为Creo Parametric 3.0。
但在市场应用中，不同的公司还在使用着从Proe2001到WildFire5.0的各种版本，WildFire3.0和WildFire5.0是主流应用版本。
Pro/Engineer软件系列都支持向下兼容但不支持向上兼容，也就是新的版本可以打开旧版本的文件，但旧版本默认是无法直接打开新版本文件。
虽然PTC提供了相应的插件以实现旧版本打开新版本文件的功能，但在很多情况下支持并不理想容易造成软件的操作过程中直接跳出。
在Pro/Engineer软件版本中，除了使用类似proe2001、Wildfire、WildFire2.0、WildFire3.0、WildFire4.0和WildFire5.0等主版本外在每一个主版本中还有日期代码的小版本区别，不同的日期代码代表主版本的发行日期顺序。
proe产品-电风扇

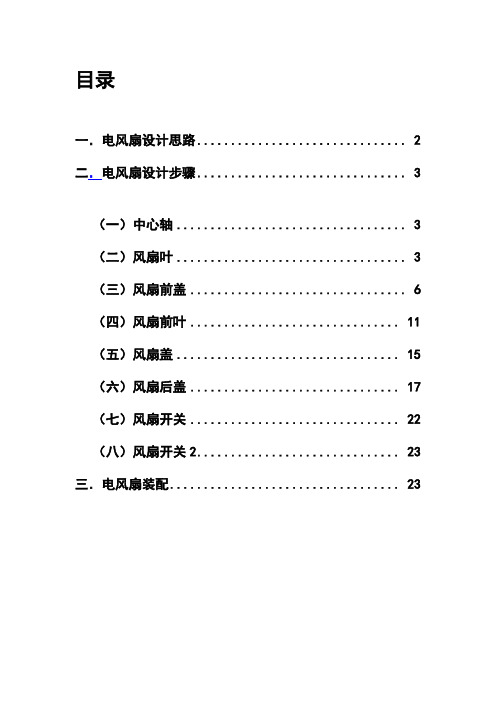

目录一．电风扇设计思路 (2)二．电风扇设计步骤 (3)（一）中心轴 (3)（二）风扇叶 (3)（三）风扇前盖 (6)（四）风扇前叶 (11)（五）风扇盖 (15)（六）风扇后盖 (17)（七）风扇开关 (22)（八）风扇开关2 (23)三．电风扇装配 (23)（一）中心轴1.建立新文件（1）单击工具栏的【新建文件】按钮，在弹出的【新建】对话框中选择“零件”类型，在【名称】文本框中输入零件名称“zhongxinzhou ”。
（2）取消【使用缺省模板】复选项，单击确定。
系统打开【新文件选项】对话框，选取其中的【mmns_part_solid 】选项，再单击确定进入零件设计工作界面。
2.建立旋转特征 （1）单击“旋转”按钮，在操控板上选择“放置” → “定义”打开“草绘”对话框，选取FRONT 基准平面作为草绘平面，使用默认参照放置草绘平面后进入草绘模式如下图1。
（2）绘制如下图的旋转面，完成后单击按钮退出草绘模式，完成旋转特征设置，得到图2。
(二)风扇叶1.建立新文件（3）单击工具栏的【新建文件】按钮，在弹出的【新建】对话框中选择“零件”类型，在【名称】文本框中输入零件名称“fengshanye ”。
（4）取消【使用缺省模板】复选项，单击确定。
系统打开【新文件选项】对话图1图2（5）框，选取其中的【mmns_part_solid 】选项，再单击确定进入零件设计工作界面。
2.建立旋转特征 （1）单击“旋转”按钮，在操控板上选择“放置” → “定义”打开“草绘”对话框，选取FRONT 基准平面作为草绘平面，使用默认参照放置草绘平面后进入草绘模式如下图1。
（2）绘制如下图的旋转面，完成后单击按钮退出草绘模式，完成旋转特征设置，得到图2。
3.建立拉伸减料特征 （1）单击“拉伸”按钮，在操控板上选择“放置” → “定义”打开“草绘”对话框，选取RIGNT 基准平面作为草绘平面，使用默认参照放置草绘平面后进入草绘模式。
proe风扇教程
——电风扇的三维实体造型及装配班级：姓名学号：一、风扇前罩的实体造型1、建立新文件在工具栏中单击“新建”按钮，在弹出的“新建”对话框中选择“零件”单选按钮，在子类型中选择“实体”单选按钮。
输入零件名称为“qianzhao”，取消选择“使用缺省模板”复选框，单击“确定”按钮，在弹出的“新文件选项”对话框中选择公制模板mmns_part_solid，单击“确定”按钮进入零件的设计界面。
2、创建实体特征（1）单击特征工具栏中“拉伸”按钮，在“拉伸”界面上选择“实体”按钮，以指定生成拉伸实体，单击“放置”按钮，打开上滑面板。
单击“定义”按钮，系统弹出“草绘”对话框，并提示用户选择草绘平面，选取TOP基准平面作为草绘平面，接受系统默认的生成方向，单击对话框中“草绘”按钮，进入草绘界面。
（2）按1-1所示绘制草图。
单击“草绘器”工具栏中的按钮退出草绘模式（3）在拉伸界面中选，深度框中输入2，单击中键完成拉伸实体。
如图1-2所示。
1-1 1-2（4）创建基本平面单击基准特征工具栏的“基准平面”按钮，打开“基准平面”对话框，选取如图1-3top平面，分别设置偏距为48、15、31的DTM1、DTM2、DTM3的平面如下图。
1-3 1-4（5）单击特征工具栏中“拉伸”按钮，在“拉伸”界面上选择“实体”按钮，以指定生成拉伸实体，单击“放置”按钮，打开上滑面板。
单击“定义”按钮，系统弹出“草绘”对话框，并提示用户选择草绘平面，选取DM1基准平面作为草绘平面，接受系统默认的生成方向，单击对话框中“草绘”按钮，进入草绘界面。
（6）按1-4所示绘制草图。
单击“草绘器”工具栏中的按钮退出草绘模式（7）在拉伸界面中选，深度框中输入4，单击中键完成拉伸实体。
如图1-5所示。
1-5(8)选择“插入”/“扫描”“伸出项”命令，在弹出的“扫描轨迹”菜单中，选取“草绘轨迹”命令，选取DTM3平面作为草绘平面，在弹出的“方向”菜单中选择“正向”命令，在“草绘视图”菜单中选择“缺省”命令进入草绘模式如图1-6。
ProE风扇课程设计说明书DOC
机电与车辆工程学院《Pro/E三维机械设计》专业：班级：姓名：学号：任课教师：日期：目录第一章、零件的设计一、底座设计 (3)二．支干的设计 (4)三、尾部的设计 (5)四、转轴的设计 (7)五、扇叶的设计 (7)六、外壳的设计 (9)第二章、组装零件一、底座的组装 (12)二、支干的组装 (13)三、尾部的组装 (13)四、组装转轴 (14)五、组装外壳 (14)六、组装扇叶 (14)七、组装外壳 (15)第三章、仿真机构第四章、工程图第五章、小结立式风扇第一章.零件设计一.底座设计①单击“文件”工具栏中的“新建文件”按钮，系统弹出“新建”对话框。
②在“名称”文本框中输入“dizuo”，取消“使用缺省模板”复选框，然后单击“确定”按钮，选择“mmns_part_solid”，单击“确定”按钮，进入零件设计模块。
③单击“拉伸”命令，系统弹出“拉伸特征”操控面板。
单击“放置”→“定义”按钮，系统弹出“草绘”对话框，选择草绘平面，绘制如图1—1所示。
图1—1④单击“草绘”工具栏中“对号”按钮，完成草绘截面的绘制。
⑤在“拉伸特征”操控面板中输入拉伸深度为30，单击确定，完成拉伸特征的创建，如图1—2所示。
图1—2⑥单击“倒圆角”命令，系统弹出“倒圆角特征”操控面板。
在“倒圆角特征”操控面板中输入倒角半径为10，并选择大圆的一个棱边进行倒圆角。
单击确定，完成倒圆角特征的创建，如图1—3所示。
图1—3二．支干的设计⑦单击“文件”工具栏中的“新建文件”按钮，系统弹出“新建”对话框。
⑧在“名称”文本框中输入“zhigan”，取消“使用缺省模板”复选框，然后单击“确定”按钮，选择“mmns_part_solid”，单击“确定”按钮，进入零件设计模块。
⑨单击“旋转”命令，系统弹出“旋转特征”操控面板。
单击“放置”→“定义”按钮，系统弹出“草绘”对话框，选择草绘平面，绘制如图2—1所示。
图2-1⑩在“旋转特征”操控面板中输入旋转角值为360，单击确定，完成旋转特征的创建，如图2-2所示。
电风扇proe课程设计
《Pro/E》课程设计说明书班级：09机械班**:***学号：***********信息工程学院课程设计名称：家用摇头电风扇图1制图过程1.新建一个【零件】类型文件，单击基准工具栏中的按钮选择TOP基准面进入草绘模式。
单击【草绘器工具】工具栏中的，，按钮绘制下图：单击【草绘器工具】工具栏中的，退出草绘。
2.单击【草绘器工具】工具栏中的按钮，选择上述所绘图形，将下方工具栏设置如下：得下图：3.单击【草绘器工具】工具栏中的按钮，选择上述所绘图形，进行倒圆角依次选择边界曲线，得下图：4.单击【草绘器工具】工具栏中的按钮，创建DTM1平面，单击基准工具栏中的按钮选择DTM1基准面进入草绘模式。
单击【草绘器工具】工具栏中的，按钮绘制下图：单击【草绘器工具】工具栏中的，退出草绘。
5.单击【草绘器工具】工具栏中的按钮，选择上述所绘图形，将下方工具栏设置如下：得下图：6.单击【草绘器工具】工具栏中的按钮，选择上述所绘图形，进行倒圆角得下图：7，单击基准工具栏中的按钮选择TOP基准面进入草绘模式。
单击【草绘器工具】工具栏中的，按钮绘制下图：单击【草绘器工具】工具栏中的，退出草绘。
8单击【草绘器工具】工具栏中的按钮，选择上述所绘图形，将下方工具栏设置如下：得下图：、9，单击【草绘器工具】工具栏中的按钮，选择上述所绘图形，进行倒圆角得下图：10.单击基准工具栏中的按钮选择如下所示平面进入草绘模式。
单击【草绘器工具】工具栏中的按钮绘制下图：单击【草绘器工具】工具栏中的，退出草绘。
11.单击【草绘器工具】工具栏中的按钮，选择上述所绘图形，将下方工具栏设置如下：得下图：12.单击【草绘器工具】工具栏中的按钮，选择上述所绘图形，进行倒圆角得下图：13.在模型树中进行如下设置：单击【草绘器工具】工具栏中的按钮，选择上述组建，将下方工具栏设置如下：得下图：图1制图完毕图2制图过程1新建一个【零件】类型文件，单击基准工具栏中的按钮选择TOP基准面进入草绘模式。
风扇Creo设计

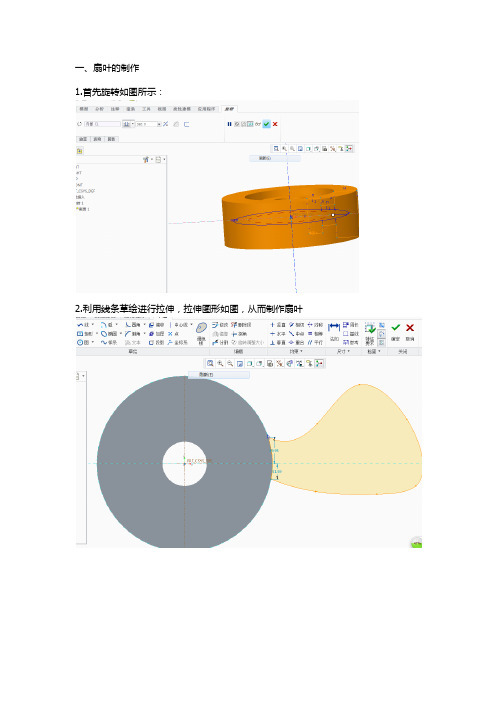

一、扇叶的制作
1.首先旋转如图所示：
2.利用线条草绘进行拉伸，拉伸图形如图，从而制作扇叶
拉伸效果为曲面
3.利用拉伸做出如图样式的曲面
拉伸特征为曲面，得到图像
4.合并两个拉伸出来的曲面
并加厚
5.最后进行几何阵列合并得到的扇叶，阵列方式为轴阵列
6.得到扇叶
7.最后对扇叶内圆做螺旋扫描
二、风扇端盖的设计制造
1.旋转得到端盖
2. 对扇叶端盖做螺旋扫描
3.效果图
三、轴段的设计
旋转做出链接扇叶和支架的轴段
四、支座的设计
1. 拉伸
3. 180旋转做出支架
五、风扇的装配
1. 导入支架约束为固定
2. 导入轴段并约束为轴线重合对应面重合
导入轴段后的约束
3. 导入扇叶与轴段约束为轴线重合对应面重合
导入扇叶与轴段约束为轴线重合对应面重合
导入扇叶端盖约束为轴线重合对应面重合
导入扇叶端盖约束为轴线重合对应面重合
六、最后的效果图。
proe风扇的画法

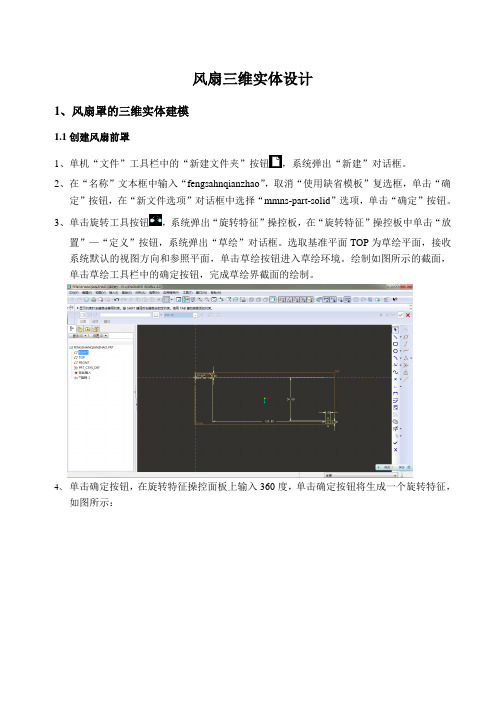

风扇三维实体设计1、风扇罩的三维实体建模1.1创建风扇前罩1、单机“文件”工具栏中的“新建文件夹”按钮，系统弹出“新建”对话框。
2、在“名称”文本框中输入“fengsahnqianzhao”，取消“使用缺省模板”复选框，单击“确定”按钮，在“新文件选项”对话框中选择“mmns-part-solid”选项，单击“确定”按钮。
3、单击旋转工具按钮，系统弹出“旋转特征”操控板，在“旋转特征”操控板中单击“放置”—“定义”按钮，系统弹出“草绘”对话框。
选取基准平面TOP为草绘平面，接收系统默认的视图方向和参照平面，单击草绘按钮进入草绘环境。
绘制如图所示的截面，单击草绘工具栏中的确定按钮，完成草绘界截面的绘制。
4、单击确定按钮，在旋转特征操控面板上输入360度，单击确定按钮将生成一个旋转特征，如图所示：5、选择“插入”——“扫描”——“伸出项”菜单，在弹出的对话框上选择“草绘轨迹”，选择TOP面为草绘平面，绘制如图所示的图形：6、选中轨迹特征，选择阵列按钮，在阵列操控板中选择轴为参照，输入个数为30，角度为12度，则生成阵列特征如图：7、选择“新建”——“另存为”，将文件名改为“fengshanhouzhao”备用。
8、单击拉伸工具按钮，系统弹出拉伸操控面板，单击“放置”——“定义”按钮，系统弹出“草绘”对话框。
选取基准平面FRONT为草绘平面，接收系统默认的视图方向和参照平面，单击草绘按钮进入草绘环境。
绘制如图所示的截面，单击草绘工具栏中的确定按钮，完成草绘界截面的绘制。
在拉伸特征操控板中选择拉伸长度为2，生成拉伸特征，并将拉伸特征进行阵列，阵列数为4，如图：1.2创建风扇后罩1、打开保存的“fengsahnhouzhao”文件，单击拉伸工具按钮，系统弹出拉伸操控面板，单击“放置”——“定义”按钮，系统弹出“草绘”对话框。
选取基准平面FRONT为草绘平面，接收系统默认的视图方向和参照平面，单击草绘按钮进入草绘环境。
基于PROE的电风扇三维实体创新设计说明书
基于PRO/E的电风扇三维实体创新设计说明书Pro/e课程设计任务书一、程设计名称课基于PRO/E的电风扇三维实体创新设计二、课程设计目的1、了解Pro/e5.0软件基本功能特点2、熟练掌握基本3D绘图方法和简单零件的设计方法3、掌握零件装配方法4、掌握工程图的创建技巧三、课程设计内容及要求1、针对设计任务选择合适的实现方案；2、具备查阅技术手册和有关技术资料的能力；3、具备三维实体造型及装配能力；4、具备拆装及测绘能力；5、具备编制技术文档的能力；6、具备严肃认真、一丝不苟、积极创新和实事求是的科学态度。
7、课程设计说明书。
指导教师签字：教研室主任签字：年月日年月日目录一、电风扇概述 (4)1、电风扇的发明 (4)2、电风扇的工作原理 (4)3、电风扇的构造 (5)二、电风扇零件建模 (6)1、底座建模 (6)2、摇头部件建模 (8)3、前后盖建模 (10)4、扇叶建模 (12)5、其它部位建模 (15)三、电风扇组装 (17)四、设计小结 (19)五、参考资料 (20)一、电风扇概述电风扇简称电扇，是一种利用电动机驱动扇叶旋转，来达到使空气加速流通的家用电器，主要用于清凉解暑和流通空气。
广泛用于家庭、办公室、商店、医院和宾馆等场所。
电扇主要由扇头、风叶、网罩和控制装置等部件组成。
扇头包括电动机、前后端盖和摇头送风机构等。
1、发明机械风扇起源于1830年，一个叫詹姆斯的美国人从钟表的结构中受到启发，发明了一种可以固定在天花板上，用发条驱动的机械风扇。
这种风扇转动扇叶带来的徐徐凉风使人感到凉爽，但得爬上梯子去上发条，很麻烦。
1872年，一个叫约瑟夫的法国人又研制出一种靠发条涡轮启动，用齿轮链条装置传动的机械风扇，这个风扇比拜伦发明的机械风扇精致多了，使用也方便一些。
1880年，美国人舒乐首次将叶片直接装在电动机上，再接上电源，叶片飞速转动，阵阵凉风扑面而来，这就是世界上第一台电风扇。
2、工作原理电风扇的主要部件是：交流电动机。
ProeCreo电风扇怎么画（风扇叶的画法）
ProeCreo电风扇怎么画（风扇叶的画法）
1首先草绘两个圆，尺寸如下：一个直径90，另一个220
2然后拉伸出两个圆柱曲面，截面是上一步画的圆
3接着插入一个基准面：过圆柱面的轴线并与front成45度
4再来，插入四个基准点，位置分别如图示
5接着通过刚才做出的基准点，创建出四条基准线
6将其中两条基准线投影到圆柱曲面上
7用边界混合做出一个叶片并倒圆角，然后阵列出6个
8在中间拉伸出一个圆柱
9旋转出一个弧形
10进行抽壳
11对叶片进行加厚
12拉伸出孔，并隐藏不需要的基准，完成创建。
基于ProE的转页式电风扇的建模毕业设计

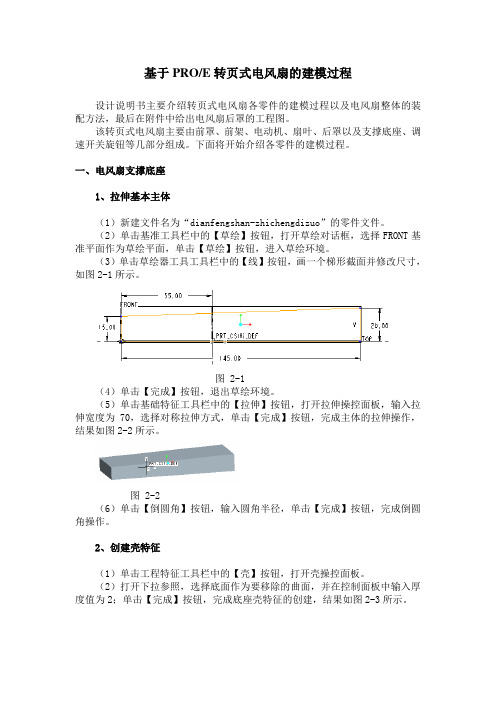

基于PRO/E转页式电风扇的建模过程设计说明书主要介绍转页式电风扇各零件的建模过程以及电风扇整体的装配方法，最后在附件中给出电风扇后罩的工程图。
该转页式电风扇主要由前罩、前架、电动机、扇叶、后罩以及支撑底座、调速开关旋钮等几部分组成。
下面将开始介绍各零件的建模过程。
一、电风扇支撑底座1、拉伸基本主体（1）新建文件名为“dianfengshan-zhichengdizuo”的零件文件。
（2）单击基准工具栏中的【草绘】按钮，打开草绘对话框，选择FRONT基准平面作为草绘平面，单击【草绘】按钮，进入草绘环境。
（3）单击草绘器工具工具栏中的【线】按钮，画一个梯形截面并修改尺寸，如图2-1所示。
图 2-1（4）单击【完成】按钮，退出草绘环境。
（5）单击基础特征工具栏中的【拉伸】按钮，打开拉伸操控面板，输入拉伸宽度为70，选择对称拉伸方式，单击【完成】按钮，完成主体的拉伸操作，结果如图2-2所示。
图 2-2（6）单击【倒圆角】按钮，输入圆角半径，单击【完成】按钮，完成倒圆角操作。
2、创建壳特征（1）单击工程特征工具栏中的【壳】按钮，打开壳操控面板。
（2）打开下拉参照，选择底面作为要移除的曲面，并在控制面板中输入厚度值为2；单击【完成】按钮，完成底座壳特征的创建，结果如图2-3所示。
图 2-3 图 2-44、顶部圆孔的创建（1）单击基准工具栏中的【平面】按钮，打开基准平面操控面板；选择TOP 平面作为参照，选择偏移选项，并输入偏移值为18，单击【确定】按钮，创建DTM1基准平面。
（2）单击基准工具栏中的【轴】按钮，打开基准轴操控面板，按住Ctrl 键依次选取刚刚创建的DTM1平面和RIGHT平面，创建基准轴A-2.（3）单击【草绘】按钮，选择DTM1基准平面作为草绘平面，单击【草绘】按钮，进入草绘环境。
（4）单击【圆】按钮，画两个同心圆，并修改尺寸，如图2-4所示。
（5）单击【完成】按钮，退出草绘环境。
（6）单击【拉伸】按钮，打开拉伸操控面板，选择下拉菜单中的盲孔选项，并输入拉伸宽度为12，改变拉伸方向，单击【完成】按钮，完成拉伸操作，结果如图2-5所示。
proe电风扇简易制作zq

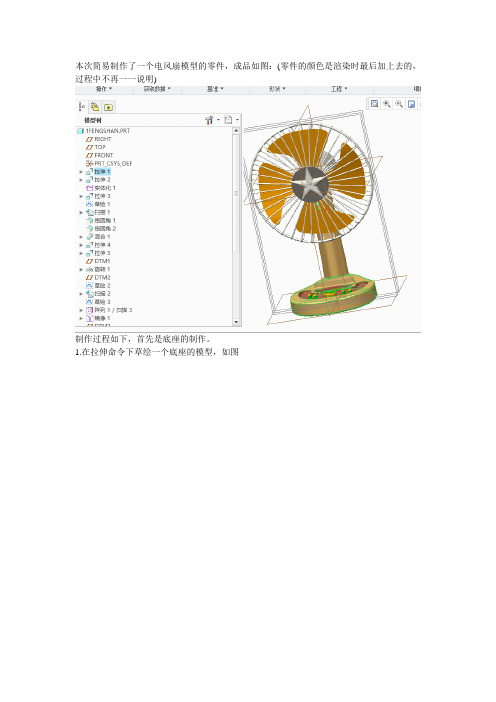

本次简易制作了一个电风扇模型的零件，成品如图：(零件的颜色是渲染时最后加上去的，过程中不再一一说明)
制作过程如下，首先是底座的制作。
1.在拉伸命令下草绘一个底座的模型，如图
然后拉到合适的高度即可
然后同样拉伸一个凸台
继续用拉伸命令，做出一个凹台
然后就是把底座倒一下圆角，
然后用形状混合命令
草绘出截面1与截面2，做出如下形状的臂
然后继续用拉伸的命令做出几个控制按钮
然后该做风扇上面的部分了，
首先以底面为参考做出一个辅助平面如图
用旋转命令，在草绘里做出如图形状，然后机壳就做成了
下面开始做风扇罩
还是先做辅助平面，在适当的位置
然后用扫描命令，草绘如图形状
然后是对中心连接杆扫描螺纹
在竖直的平面里继续草绘扫描
然后阵列扫描的结果，生成风扇罩的一般
利用平面进行镜像，如此形成完整风扇罩
下面进行第二个关键部件的制作，风扇叶首先用旋转做成转心
然后用拉伸草绘风扇形状
拉伸为和转心等厚，注意：做成薄壳然后在中间竖直截面继续拉伸薄壳
草绘如图。
然后选中上面两个拉伸1,2，用合并命令，选择扇叶形状完成，然后用阵列命令做出四个扇叶
扇叶部分完成。
恢复所有。
至此风扇大体完成。
做一些小修饰。
首先拉伸出一个圆薄板来
然后在薄板平面上草绘，用调色板选出一个五角星来，调整合适大小
然后扫描画一个小圆就行了
下面那个五角星也是同样做出，不重复了然后进行简单装配。
可以先把风扇罩消隐
固定风扇架后打开扇叶，利用轴线重合，面重合的约束将其装配
然后用渲染，给零件上合适颜色，小风扇就完成了。
基于Proe风扇的设计与运动仿真讲解
徐州工业职业技术学院课程设计题目：基于Pro/E风扇设计与运动仿真班级：机械131姓名：李光学指导教师：完成日期：摘要电风扇是一种常见的家用电器，本次设计以台式电风扇为例，来详细讲述Pro/E设计电风扇的全过程。
其外型结构较为复杂，如果用传统的CAD绘图软件设计非常困难，Pro/E 可以轻松解决这个问题，Pro/E软件具有很强大的实体造型、曲面造型、虚拟产品装配仿真、工程图生成等功能。
本文主要讲述电风扇外形实体建模、电风扇的组件装配、电风扇的叶片的转动仿真。
设计综合运用了拉伸、扫描、混合等实体建模的基本方法；曲面修剪、合并、偏移、实体化等复杂的建模方法；装配的的设计方法用到了无连接口的约束和有连接口的约束。
在电风扇的建模设计总体上是采用了自底向上的设计方法，在组件在设计过程中也采用了自顶向下的设计方法。
我们在学习电风扇的建模设计过程中，除了学习建模方法外，更重要的是学习这种模型设计思想。
关键词：电风扇、Pro/E、实体建模、装配、运动仿真AbstractElectric fan is a common household appliances, this design to desktop electric fan, for example, to expound Pro/E design fan process. Its exterior structure is relatively complex, if use the traditional CAD drawing software design is very difficult, Pro/E can be easy to solve this problem, Pro/E software has very powerful entities modelling, surface modeling, virtual assembling simulation, engineering drawing generation, and other functions. This article mainly described entity modeling, electric fan shape of component assembly, electric fan blade rotation simulation. Design comprehensive use the tensile, scanning, mixing entity modeling the basic method, Surface trim, merger, offset, substantiate complex modeling method, Assembly design method used with a mouth of nonartesian-artesian constraints and connection mouth constraints. The fan modeling design was generally adopted a bottom upward design methods, in the component in the design process also USES a top-down design method. We are studying the fanner modeling design process, besides study modeling method outside, more important is to learn this model design thought.Keywords:electric fan, Pro/E, entity modeling, assembling, movement simulation一、设计任务电风扇是一种常见的家用电器，也是我国最早生产和使用的的家用电器之一。
ProE课程设计--电风扇
ProE课程设计--电风扇ProE课程设计报告课题：电风扇组员：庹盟魏仁瑞彭政学院：机电学部班级：机械（2）班学号：2500100229指导老师：梁秋荣成绩：中国地质大学江城学院2013年6月目录第一章介绍一、产品说明......................................二、设计分工......................................三、参考文献......................................第二章零件的设计一、底座设计…………………………………………二、支干的设计………………………………………三、电机壳的设计……………………………………………四、电机杆的设计……………………………………………五、扇叶的设计………………………………………………六、护罩的设计………………………………………………第三章组装零件一、扇叶和电机杆组装…………………………………………二、电机杆与机壳的装…………………………………………三、护罩的组装…………………………………………………四、支干与底盘的装……………………………………………五、爆炸分解图.......................................... 第四章设计总结………………………………………………第一章一、产品说明我们设计的是一款立式的电风扇，由底盘、支杆、电机壳、扇叶、护罩、转动等六个部分构成，电扇结构简单，但是涵盖了电扇的所有部分。
这款电扇比小电扇要大，适用于客厅。
二、设计分工庹盟扇叶、护罩、电扇的装配和分解魏仁瑞底座支杆彭政电机壳电机杆三、参考文献PTC公司.Pro/ENGINEER野火5.0版在线版主文档.2008林清安.完全精通 Pro/ENGINEER野火5.0中文版入门教程与手机实例TianShiM 设计工作室.Pro/ENGINEER 野火版工业设计经典手册第二章.零件设计一.底座设计。
基于PROE的电风扇的设计与仿真
河南科技学院2009届本科毕业论文（设计）论文题目：基于PRO/E的电风扇的设计与仿真学生姓名：宋力所在院系：机电学院所学专业：机电技术教育导师姓名：胡志刚完成时间：2009年5月25日摘要电风扇是一种常见的家用电器，本文以家庭常用的台式电风扇为例，来详细讲述PRO/E设计电风扇的全过程。
其外形结构较为复杂，如果用传统的CAD 绘图软件设计非常困难，PRO/E可以轻松解决这个问题，PRO/E软件具有很强大的实体造型，曲面造型，虚拟产品装配，工程图生成等功能。
本文主要讲述电风扇外型的的实体建模、电风扇的组件的装配、电风扇的叶片的转动的仿真。
设计综合运用了拉伸、扫描、混合、等基本建模方法；曲面修剪、合并、偏移、曲面替换实体等复杂建模方法；剖面圆顶等高级建模方法；装配的设计方法用到了无连接口的约束和有连接口的约束；在电风扇的建模设计总体上是采用了有底向上的设计方法，但是有的组件在设计过程中也采用了由顶向下的设计方法，我们在学习电风扇的建模设计过程中，除了学习建模方法外，更多是要学习这种模型设计思想。
关键词：电风扇，pro/e，实体建模，装配，运动仿真BASED ON PRO/E OF THE ELECTRIC DESIGN ANDSIMULATIONAbstractFanner is a common household appliances, commonly used in this paper, the family desktop fans as an example, to describe in detail the PRO/E of the whole process of design fans. More complex structure of its appearance, if the CAD drawing using traditional software design is very difficult, PRO/E can easily solve this problem, PRO/E software has a powerful solid modeling, surface modeling, virtual product assembly, engineering and other functions to generate Fig. This article focuses on the fan shape of the solid modeling, assembly components, an electric fan, electric wind Rotating fan blades of the simulation. Design of the integrated use of the stretch, scanning, mixed, and basic modeling method; surface cutting, mergers, migration, surface replacement of complex entities, such as modeling; profile dome advanced modeling methods; the design method used in the assembly of non - bound ports and port binding; modeling in the design of an electric fan on the whole, a bottom-up design methodology, but some components during the design process has also been adopted by top-down design methodology, We are fans of modeling in learning the design process, in addition to learning modeling methods, the more the model is to study design.Keywords: Fanner, Pro/e, Solid modeling, Assembly, Motion simulation目录1 绪论 (4)2 设计任务 (6)3 实体建模 (8)3.1电风扇前盖的设计 (8)3.2电风扇叶片的设计： (9)3.3电风扇后盖的设计 (9)3.4电风扇电机罩的设计 (10)3.5电风扇底座的设计 (12)3.6电风扇底座修饰结构的设计 (14)4 电风扇的装配设计 (16)5 电风扇的机构仿真设计 (21)5.1创建驱动器 (21)5.2创建连接 (22)5.3拖动与创建快照 (22)5.4创建运行分析 (22)5.5回放结果并制作媒体播放文件 (24)6 结束语 (25)致谢 (25)参考文献 (25)附图 (27)1 绪论本世纪的一个重大变革是全球市场的统一，它使市场竞争更加激烈，产品更新更快，但是有限的资源加上消费者对复杂产品的需求日益增加，使你合很难保持市场分额。
