在STEP7里面创建WINCC项目

一、从WinCC里调用STEP 7 变量的前提条件从WinCC里调用STEP 7 变量可以将建立变量的工作量减少一半，同时将建立变量的出错概率建设一半，从而减少了相应的排错工作，大大提高了工作效率。

从WinCC里调用STEP 7 变量的前提条件是，WinCC的项目文件必须是集成在STEP 7项目中的。

在安装所有Simatic 软件前，请查阅软件的安装注意事项，确定操作系统与软件的兼容性。

该文档一般位于：CD\Documents\<语言版本>\InstallNotes.chm。

要使用WinCC与STEP 7的集成功能，WinCC和STEP 7必须安装在同一台计算机上，必须在安装WinCC之前安装STEP 7。

STEP 7 与WinCC的版本必须一致。

WinCC与STEP 7的版本兼容行列表可以在西门子自动化与驱动集团的技术支持与服务上获得。

请STEP 7安装完毕后，进行WinCC安装。

在WinCC安装过程中，请选择“自定义安装”，在communitation 下的所有选项都必须钩选。

二、在Simatic Manager里建立新的WinCC项目在建立新的STEP 7项目后，可以在Simatic Manager里直接建立新的WinCC项目。

方法是在Simatic Manager里，右键点击项目名称，选择“Insert New Object\OS”。

此时系统会在STEP 7 项目文件里建立一个WinCC项目文件你可以在OS站上点击右键，选择“Re name”来修改WinCC项目名称。

可以通过在名称上点击右键，选择“Open Object”打开并编辑这个WinCC项目三、把现成的WinCC项目集成到STEP 7 项目中按如下步骤把已有WinCC项目文件插入STEP 7项目文件A. 在STEP 7项目文件中插入一个OS站，然后把它改名为已有的WinCC项目名称。

B. 在STEP 7项目里删除因仅插入OS站而产生的WinCC项目文件，其位置在STEP 7 项目文件夹里的wincproj文件夹下，例如：d:\siemens\STEP7\S7proj\STEP7_Integration\wincproj\Name of the OSC. 最后在项目复制器里用’Save as’把已有的WinCC项目文件存储到STEP 7项目路径下。

WinCC工控组态软件在S7程序仿真调试中的应用

5 结论与效果
通过层流冷却系统的卷取温度, 冷却模式, 冷却状况对 H P295性能影响的研究, 使得珠钢在气瓶钢产业化生产过程中保证了其最终具有良好的成形性能. 具体措施包括:
1) 采用低于 650 ∃ 卷取温度以及适当的冷却速率使力学性能及冲压性能良好;
2) 采用头部连续冷却模式使得最终形成组织均匀的铁素体和珠光体;
说明起动按钮停止按钮急停按钮胶带 131A 输出胶带 132A 输出胶带 133A 输出给料机闸门 121AY 起动步 1 起动步 2 起动步 3
图 5 过程控制画面
完成以上操作后, 在 PLCSIM 仿真窗口, 将仿真 PLC 的 CPU 置于运行模式, 此时 M 0 0的单选框出现符号 ∀ , 表示系统进入初始状态. 打开 W inC CExplorer窗口, 激活项目. 为了便于观察, 可在同一
( 上接第 30页 ) 头所指的圆圈变绿; 延时一段时间后 A2胶带机起动, 图中右端圆圈变绿; 再延时一段时间, A1胶带机起动, 同时圆盘给料机闸门打开. 起动过程中, A1胶待机上方可组态一行文字 131A 起动中 %% , 表示系统正在过程中. 起动完毕, 文字消失, 系统进入运行状态, 如图 5( b)所示, 粗箭头所指的圆圈均变绿.

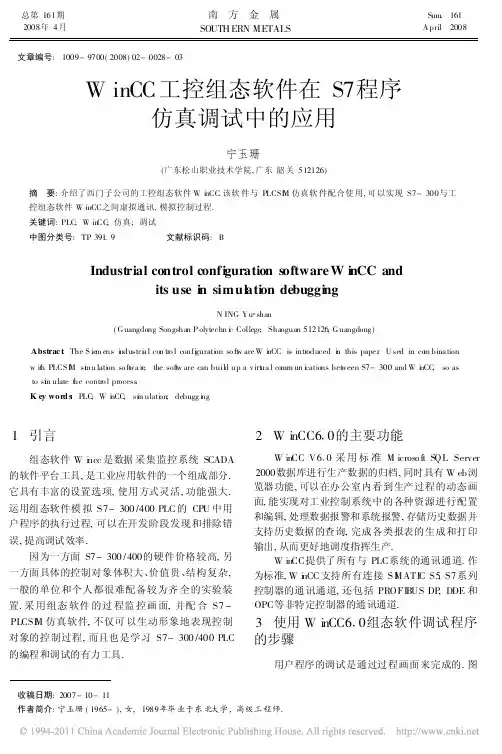

摘要: 介绍了西门子公司的工控组态软件 W inCC. 该软件与 PLCSIM 仿真软件配合使用, 可以实现 S7- 300与工
控组态软件 W inCC之间虚拟通讯, 模拟控制过程.
关键词: PLC; W inCC; 仿真; 调试
中图分类号: TP 391. 9
文献标识码: B
Industrial control configuration software W inCC and its use in simulation debugging

STEP7中PID仿真实验的实现方法

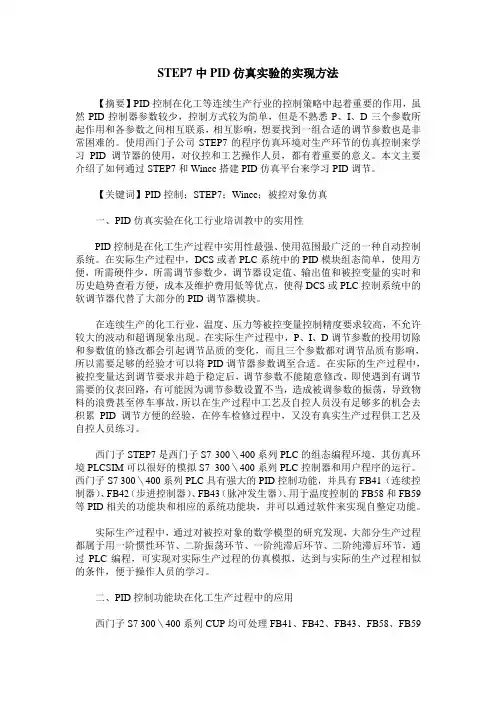

STEP7中PID仿真实验的实现方法【摘要】PID控制在化工等连续生产行业的控制策略中起着重要的作用，虽然PID控制器参数较少，控制方式较为简单，但是不熟悉P、I、D三个参数所起作用和各参数之间相互联系，相互影响，想要找到一组合适的调节参数也是非常困难的。
