机械设计图纸的标准化

机械设计图纸的标准化

机械设计图纸的标准化机械设计图纸的标准化是指根据国家标准和行业规范,对机械设计图纸的内容、格式、符号、尺寸等进行统一规定,以便于交流、传达和使用。

标准化的机械设计图纸能够提高工作效率,减少错误,降低成本,保证产品质量,促进技术进步。

本文将就机械设计图纸的标准化进行详细介绍。

首先,机械设计图纸的标准化内容主要包括图纸的编制、图幅的确定、图样的分类、图纸的抄写、图形符号和标注的规定等。

图纸的编制应符合国家标准和行业规范的要求,包括图幅的确定、图样的分类、图纸的抄写等。

图幅的确定应根据图纸的内容和尺寸来确定,一般包括A0、A1、A2、A3、A4等不同规格。

图样的分类应根据机械零部件的性质和用途来确定,包括总装图、零部件图、工艺图等不同类型。

图纸的抄写应符合国家标准和行业规范的要求,包括字迹的工整、线条的清晰、符号的规范等。

图形符号和标注的规定应符合国家标准和行业规范的要求,包括尺寸标注、表面粗糙度标注、公差标注等。

其次,机械设计图纸的标准化对于提高工作效率、减少错误、降低成本、保证产品质量、促进技术进步具有重要意义。

标准化的机械设计图纸能够提高工作效率,减少错误,降低成本,保证产品质量,促进技术进步。

标准化的机械设计图纸能够提高工作效率,减少错误,降低成本,保证产品质量,促进技术进步。

标准化的机械设计图纸能够提高工作效率,减少错误,降低成本,保证产品质量,促进技术进步。

标准化的机械设计图纸能够提高工作效率,减少错误,降低成本,保证产品质量,促进技术进步。

最后,要实现机械设计图纸的标准化,需要加强对国家标准和行业规范的学习和理解,提高图纸编制的技能和水平,加强图纸的审核和审查,建立健全图纸管理制度,加强对图纸标准化的宣传和推广,不断改进和完善标准化工作。

同时,要加强对图纸标准化的宣传和推广,不断改进和完善标准化工作,提高图纸编制的技能和水平,加强图纸的审核和审查,建立健全图纸管理制度。

只有这样,才能更好地实现机械设计图纸的标准化,提高工作效率,减少错误,降低成本,保证产品质量,促进技术进步。

机械设计2D图纸标准

机械设计2D图纸标准

序 号
说明
工序简图
序 号
说明
下料:
1
车两端面
打中心孔
40
切槽
106
5
倒角
2
中心孔定位 :φ25、长
67
3
φ20 、
长30
4
车φ17 、
长17
25
17
20
67 30 17
调头:
6
车φ35
车φ20、长30
切槽
7
倒角
淬火后磨:
8
Φ17 Φ25
φ20
20
25
22
工序简图
32-00.05 1.2
2
2
C1
20
35
(2)次要尺寸(指对零件质量影响不大的尺寸 )一般按形体分析的方法进行标注。
(3)尺寸标注应符合工艺要求,即应尽可能符合零件的加工顺序和检测方法。
(4)不允许注成封闭尺寸链。
(5)考虑测量方便。 (6)同一加工方法的尺寸尽量集中标注。 (7)有联系的尺寸应协调一致。
13、尺寸标注的合理性要
21

精品课件
30
C1 2
17
13、尺寸标注的合理性要
23

精品课件
3.应避免造成封闭尺寸链
首尾相连的链状尺寸组称为尺寸链
B
C
D
A
其它尺寸都加工完后自然得 到的尺寸:尺寸链的封闭环
B
D
A
将尺寸链中最不重要的那个 尺寸作为封闭环:不注写尺 寸
24
13、尺寸标注的合理性要求精品课件
4.考虑测量的方便与可能
A
B
B
C
12、尺寸基准的选 择

机械设计图纸的标准化

机械设计图纸的标准化

第一章标准化概述1.1标准化基础知识简介1.什么是标准?标准是在一定的范围内获得最佳秩序,对活动或其结果规定共同的和重复使用的规则、导则或特性的文件。

该文件经协商一致制定并经一个公认机构的批准。

我国的国家标准通过审查后,需由国务院标准化行政管理部门——国家质量监督检验检疫总局、国家标准化管理委员会审批、给定标准编号并批准发布。

第一章标准化概述2. 标准化标准化是指为在一定的范围内获得最佳秩序,对实际的或潜在的问题制定共同的和重复使用的规则的活动。

主要包括制定、发布及实施标准的过程。

3.基本原理:统一、简化、协调、优化。

只有按这四条基本原理制定和实施标准,才可能建立最佳的秩序,获得最佳的社会经济效益。

标准的编号和名称标准代号及属性标准顺序号引导要素主体要素(必备)补充要素标准名称标准编号GB/T 17451-1998 技术制图 图样画法 视图①GB-标准级别标准级别:国家标准、行业标准、地方标准和企业标准②T-标准属性"T"表示"推荐性标准",无"T"时表示"强制性标准"。

第二章制图的基本规定1.制图基本规定概述“基本规定”有两层含义:一是通用性,无论是机械图样还是建筑图样,只要是技术图样都使用。

二是与投影法、画法和注法无关。

包括《图纸幅面和规格》《比例》《字体》《图线》《剖面符号》等。

一、图纸幅面与规格1 、图纸幅面绘制机械图样时,优先采用5种规定的图纸基本幅面,分别是:A0、A1、A2、A3、A4。

必要时,也允许选用所规定的加长幅面。

加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。

2、图框格式:统一使用公司规定的最新图框在图纸上,图框线必须用粗实线画出,其格式分为不留装订边和留有装订边两种,但同一产品的图样只能采用一种格式。

二、标题栏和明细栏标题栏的内容、尺寸和格式应遵守GB/T 10609.1-1989 《技术制图标题栏》的规定。

机械制图标准化ppt课件

机械制图标准化ppt课件

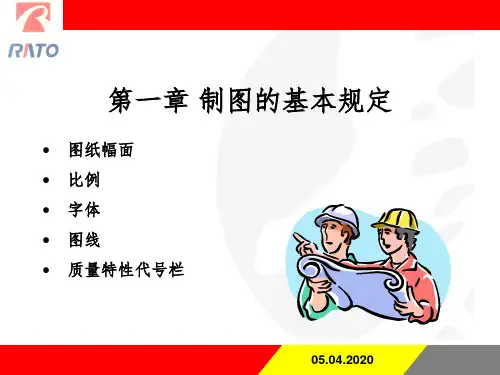

第一章 制图的基本规定
• 图纸幅面 • 比例 • 字体 • 图线 • 质量特性代号栏
05.04.2020
图纸尺寸
留有装订边的图纸尺寸
05.04.2020
2/20
图框格式
产品图样上应具有图框、标题栏和代号栏,装配图或安 装图上应具有明细栏,关、重零部件应具有质量特性代号栏。
05.04.2020
2/20
05.04.2020
剖视图
假想用剖切面(平面或柱面)剖开机件,将处在观察者与剖 切面之间的部分移去,将剩下部分向投影面投影,所得到的图 形称为剖视图(简称剖视)。剖视图主要用于表达机件的内部结 构形状。
国标规定对剖切面与机件接触的部分(断面)要画出剖面 符号。并且规定不同材料要用不同的剖面符号。各种材料的剖 面符号 见相关标准。
05.04.2020
质量特性代号
同一代号的图样或设计文件,其质量特性要素依次用质量特 性代号及质量特性顺序号组合标注,顺序号用阿拉伯数字顺序表 示在质量特性代号后;质量特性顺序号范围按表1规定
05.04.2020
产品零部件质量特性的标示
1、对关键件,应在产品图样右上角“质量特性代号栏”中标注关 键特性代号“G”,若关键件具有与排放有关的关键特性,则应标 注”G/P”. 2、对重要件,应在产品图样右上角“质量特性代号栏”中标注重 要特性代号“Z”,若重要件具有与排放有关的重要特性,则应标 注”Z/P”. 3、对一般件,不应在产品图样及技术文件中表示任何关重特性代 号。 4、在产品图样和设计、工艺文件中标示质量特性时,质量特性代 号一般标注在技术要求、尺寸公差、形位公差、表面粗糙度、材 料标准、设计文件条款的后面、并加括号。 5、图样中,装配图明细栏的关重栏中质量特性代号不加粗,其余 质量特性代号及顺序号字体均应加粗(含括号);图样中技术要 求条款(包括中、英文)、图面右上角“质量特性代号栏”采用5 号字体,明细栏的关重栏中的质量特性代号及图样其他部分采用 3.5号字体

aA机械设计图纸标准化

aA机械设计图纸标准化

编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

⑥ 在明细栏中填写标准件时,其标记允许拆项填入。例如,“螺 栓GB/T 5782 M12×80”,可将“GB/T 5782 —2000” 填入 “代号” 栏目, 在“名称” 栏目中则填写“螺栓M12 ×80”。
⑦ 复杂装配图中的序号较多时,明细栏除了可接画在标题栏的左 边外,还可作为装配图的续页单独给出,续页一般用A4 幅面竖 放, 下方为标题栏。明细栏的表头移至上方,由上而下填写, 一张不够时可再加续页,格式不变。续页的张数应计入所属装配 图的总张数中。
2、线宽:
GB/T 4457.4-2002明确规定,在机械图样中采用粗细两种线宽, 它们之间的比率为2:1。当粗线的宽度为b时,细线的宽度为b/2。图线宽度系列 有:0.13、0.18、0.25、0.35、0.5、0.7、1、1.4、2(mm)机械图样中常用粗 线的宽度建议采用0.7或1,应尽量避免采用0.18以下的图线宽度。 图线名称 图线型式 图线宽度
⑵ 同一图纸上的尺寸终端(箭头、斜线等)形式、大小应一致。 ⑶ 在同一张图样上只允许采用一种尺寸线终端形式。机械图样中 的尺寸线终端一般为箭头。但当采用斜线终端形式时,图中圆弧 的半径尺寸、投影为圆的直径尺寸及尺寸线与尺寸界线成倾斜的 尺寸,这些尺寸线的终端应画成箭头。斜线用细实线绘制。 ⑷ 当采用箭头终端形式,遇到画出箭头位置不够时,允许用圆点 或斜线代替箭头。 ⑸ 标注水平线段的大小时,尺寸数字写在尺寸线的上方,字头朝 上;标注垂直线段的大小时,尺寸数字写在尺寸线的左侧,字头 朝左。 ⑹ 在同一张图样上,标注在图形上的几何要素的基本尺寸,其数 字大小应一致。 ⑺ 标注回转体的直径或半径尺寸时,尺寸数字前面要加“φ ”或 “R”。 标注球面的直径和半径时应在符号φ 和R前加工S; ⑻ 尺寸数字不允许被任何图线所通过,当不可避免时,必须把图 线断开。 ⑼ 角度的数字必须水平书定。 ⑽ 标注参考尺寸时,应将尺寸数字加上括号。
实例:
⑹ 同一形体的尺寸应尽量集中标注:
⑺ 同一方向连续的尺寸最好放在一条直线上。 ⑻ 半径尺是圆弧时,标注该圆弧的中心距,而不标注总体尺寸。
四、视图的布置
要合理选择图幅大小和利用图纸幅面,视 图离边框距离应尽量一致,注意整体效果。 ⑴ 若是三维视图则应放在左下方,特殊情况除 外。
⑵ 技术要求的放置和给出方式请参考JB/T 5054.2-2000,(技术要求尽量置于图框右上角,也可置于标
题栏上方或左边,也可放,主要是注意整体效果。表面粗糙度放在 图框右上角)
二、标题栏
标题栏的内容、尺寸和格式应遵守GB/T 10609.11989 《技术制图 标题栏》的规定。
标题栏的格式`
标题栏的填写
1.
各责任人签名时应随手签写,清晰可读即可,但不要用仿宋 体字签名。 其他栏目中的字体均应符合GB/T 14691 —1993《技术制图字体》 的规定。
签名:
2. “日期” 的签署应按G B/T 2808 《全数字式日期表示法》中规定 的三种形式:其中“年” 用四位数,“月”、“日” 用两位数,之 间由连字符分隔、间隔分隔或不分隔: 1999 -05 -30 (连字符分隔) 1999 05 30 (间隔字符分隔) 19990530 (不用分隔符) 为便于辨别图样中注写的技术要求是贯彻哪一年发布的标准,日期不应省 签。 3. 材料栏: 应按有关材料标准标示(一般写牌号),若是板材,其厚度标示 小数点后一位(如t=1.0),不再标单位,其默认单位是mm.
细实线
0.5d
波浪线 双折线 虚线
0.5d 0.5d 0.5d
点画线
双点画线
0.5d
轴线、对称中心线、轨迹线、节圆及节线
相邻辅助零件的轮廓线、极限位置的轮廓 线、坯料的轮廓线或毛坯图中制成品的轮 廓线、假想投影轮廓线、试验或工艺用结 构(成品上不存在)的轮廓线、中断线
0.5d
①增加了粗虚线 粗虚线——允许表面处理的表示线
放大比例 (5:1)、(2:1)、(4:1)、(2.5:1)、 缩小比例(1:2)、(1:5)、(1:10)、(1:1.5) (1:2.5)、(1:3)(1:4)、(1:6)。
五、图线(GB/T17450-1998、 GB/T4457.4-2000 1、线型及其应用
机械制图中常用的图线有九种,其线型种类与应用示例如下图:
1.教学目标:通过学习机械制图的基本规定并实施,
建立最佳的秩序,获得最佳的社会经济效益。
2.教学重难点:标准的实际应用。
3.教学内容: 标准的相关概念,图幅、标题栏、明细
栏的填写、图线、比例、字体、尺寸标注等。
第一章 标准化概述
1.1 标准化基础知识简介 1.什么是标准? 标准是在一定的范围内获得最佳秩序,对活动或其结果 规定共同的和重复使用的规则、导则或特性的文件。该文件 经协商一致制定并经一个公认机构的批准。 我国的国家标准通过审查后,需由国务院标准化行政管 理部门——国家质量监督检验检疫总局、国家标准化管理委 员会审批、给定标准编号并批准发布。

字体:GB/T 14691-1993统一用长仿宋体,汉字的
高度不应小于3.5,字宽一般为h/1.4。字体大小根据 图幅选择合适的。 字号:1.8、 2.5、 3.5、 5、 7、 10、 14、 20八
种。如要需要书写更大的字,其字体高度应按1.4倍 的比率递增。字号代表字体高度
⑷ 比例:尽量采用原始比例(1:1)
(11) 所有的孔和圆柱体都要显示中心线,对称视图也要显示对 称中心线,当图形有对称中心线时,分布在对称中心线两边的相同 结构尺寸,可只在对称中心线一边标注结构尺寸,如下图(R64 R9 R5等)
2. 尺寸标注的清晰性、完整性
清晰性:指尺寸的布局整齐清晰,便于看图。
完整性:指所注的尺寸必须完全确定零件的形状和组成零件的各基 本形体的相对位置,即尺寸标注齐全,不遗漏,不重复。
⑥过渡线由粗实线改为 细实线表示
图线应用注意细节:
3、图线画法
⑴ 在同一图样中,同类图线的宽度应保持一致;虚线、点画线及双 点画线的线段长度和间隔见表1。图线的颜色深浅程度要一致, 不要粗线深、细线浅。 ⑵ 绘制圆的对称中心线时,圆心应为线段的交点。点画线和双点 画线的首末两段应是线段而不是短画。 ⑶ 在较小的图形上绘制点画线、双点画线有困难时,可用细实线 代替。 ⑷ 轴线、对称中心线、双折线和作为中断线的双点画线,应超出 轮廓线2~5mm。 ⑸ 点画线、虚线和其他图线相交时,都应在线段处相交,不应在 空隙或短画处相交。当虚线处于粗实线的延长线上时,粗实线应 画到分界线,而虚线应留有空隙。当虚线圆弧和虚线直线相切时, 虚线圆弧的线段应画到切点,而虚线直线需留有空隙 ⑹ 两条平行线(包括剖面线)之间的距离不小于粗实线的两倍宽 度,其最小距离不得小于0.7mm
⑴ 尺寸尽量标注在形状特征明显的视图上。 ⑵ 尽寸尽量不要标注在虚线上。(如下图)尺寸标注在俯视图的 虚线上不清晰。 ⑶ 同心圆柱的直径尺寸,最好标注在非圆视图上。 ⑷ 内、外结构尺寸应分别标注在两侧。外部尺寸标注在上侧,内 部尺寸标注在下侧。 ⑸ 小尺寸在里面,大尺寸在外面,以免尺寸线与尺寸界线相交。
① 明细栏中由下向上填写的序号应与图形中的顺序对应。在复杂的部件 装配图中,部件所属的分部件与直属部件的零件可混合编写序号。序号 也可分类编写,例如,有的企业规定,在明细栏中需按分部件、专用件、 标准件和辅料(如机油、粘接剂等) 的顺序由下向上分类填写。此时, 图形中的序号可分层编排。 ② 明细栏中的“代号” 就是标题栏中的“图样代号”。但是, 在装配 图中, 标题栏内的图样代号是填写反映产品代号和部件号之间的隶属 关系,明细栏中的代号还应反映该部件所属的分部件、零件,因此,其 代号中需多反映一层隶属关系。
允许表面处理的表示线
②粗点画线——限定范围的表示线
35-40HRC
③增加了粗虚线后,原来用于表示不可见轮廓线的虚线 也改称为细虚线。原称双点画线也改为细双点画线。 ④粗线与细线比例 1984年规定约3:1 1998年规定4:2:1 2002年规定2:1 ⑤改变剖切符号的线宽。 GB/T 4458.1-1984中规定为粗线的1~1.5倍 GB/T 4457.4-2002中明确规定剖切符号为粗实线
三、明细栏
明细栏的填写
“明细栏” 有别于“明细表”。明细栏是装配图中的一项内容或附 属于装配图的续页。明细表则相当于全套产品图样中所有装配图 的明细栏的汇总,是不属于图样的另一类设计文件。现根据G B /T 10609.2 —1989 、GB/T 17825.2 —1999 和JB/T 5054.3 —2000 ,说明明细栏填写中应注意的若干问题。
五、尺寸标注 (GB/T 4458.4-2003)
机件的大小是图样上标注的尺寸数值为制造和检验依据,尺寸标 注的要求: 在零件图上标注尺寸,必须做到正确、完整、清晰、合理。 1、尺寸标注的正确性 所注的尺寸数值要正确无误,尺寸注法符合国家标准规定。 ⑴ 尺寸线不能用任何线代替,也不能与其化图线重合。
1. 制图基本规定概述 “基本规定”有两层含义: 一是通用性,无论是机械图样还是建筑图样,只 要是技术图样都使用。 二是与投影法、画法和注法无关。
包括《图纸幅面和规格》《比例》《字体》《图线》 《剖面符号》等。
一、图纸幅面与规格
1 、图纸幅面
绘制机械图样时,优先采用5种规定的图纸基 本幅面,分别是:A0、A1、A2、A3、A4。必要时, 也允许选用所规定的加长幅面。加长幅面的尺寸 由基本幅面的短边成整数倍增加后得出。 2、图框格式:统一使用公司规定的最新图框 在图纸上,图框线必须用粗实线画出,其格 式分为不留装订边和留有装订边两种,但同一产 品的图样只能采用一种格式。
d
一般应用
粗实线
可见轮廓线、可见过渡线
尺寸线及尺寸界线、剖面线、重合断面的 轮廓线、螺纹的牙底线及齿轮的齿根线、 引出线、分界线及范围线、弯折线、辅助 线、不连续的同一表面的连线、成规律分 布的相同要素的连线 断裂处的边界线、视图和剖视的分界线 断裂处的边界线、视图和剖视的分界线 不可见轮廓线、不可见过渡线
