玻璃钢拉挤成型机总体设计
玻璃钢夹芯板拉挤成型技术
玻璃钢夹芯板拉挤成型技术摘要：本文所论述的是一种先进的玻璃钢复合夹芯板材成型技术，首次采用拉挤成型工艺代替传统的手糊工艺制造玻璃钢复合夹芯板材，并形成了规格化连续生产体系。
对拉挤成型夹芯板关键工艺及在线质量控制技术进行了研究。
1 前言玻璃钢复合夹芯板以其重量轻、强度高、刚性好、耐腐蚀、保温、隔音等特点在市场上得到越来越广泛的关注。
在国外，玻璃钢复合夹芯板材已经广泛应用于集装箱箱体板、高速列业内饰板、建筑用模板、城市道路用隔音板等产品上。
在国内，玻璃钢复合夹芯板制品也日益增多，具有可观的经济效益。
夹层结构制造技术分干法成型和湿法成型两种。
干法成型是先将蜂窝夹芯和面板做好，然后再将它们粘接成夹层结构；湿法成型是面板和蜂窝夹芯均处于未固化状态，在模具上一次胶接成型，固化，脱模后修整成产品。
在国外部分国家已经实现了玻璃钢复合夹芯板的规模化制造工艺，主要是湿法连续固化成型，自动化程度很高，大大降低了生产成本。
国内玻璃钢复合夹芯板的生产则以手工为主，夹芯板的生产存在质量不稳定、生产效率低等一系列问题，复合材料不能发挥最大的效率，造成资源浪费，由此造成夹芯板的成本偏高，影响了夹芯板的推广应用。
我们通过大量试验研究，首次独创性地采用拉挤工艺连续成型玻璃钢夹芯板材，解决了集模具、材料、配方、工艺于一体的塑料蜂窝玻璃钢夹芯板材制造技术问题，实现了该类产品的规模化生产，工艺流程如图1所示。
2 工艺研究在夹芯板的结构设计中，我们采用热固性玻璃钢作为面板，以毡和布为增强材料，芯材则采用了热塑性聚丙烯塑料蜂窝，该蜂窝结构硬挺，不易变型，整体操作性强，且抗压抗剪能力较强，经过一系列的试验研究我们成功实现了这种复合结构制品的连续拉挤成型工艺。
2.1 夹芯板低温拉挤成型技术研究2.1.1 低温固化体系的研究在树脂体系一定的情况下，成型过程的放热性况与选用的引发剂体系和成型温度有直接关系。
聚丙烯塑料蜂窝的熔点在160度左右，而普通拉挤成型工艺的成型温度在135~165度，放热峰温度达到180度以上，因此寻找半衰期合适并调节引发剂用量，使其在成型温度下的放热峰温度在140~150度。
玻璃钢拉挤成型工艺以及玻璃钢拉挤成型工艺产品的应用
玻璃钢拉挤成型工艺以及玻璃钢拉挤成型工艺产品的应用玱璃钢拉挤成型工艺以及玱璃钢拉挤成型工艺产品的应用玱璃钢拉挤成型工艺目前已经成为新型产业群,产品具有耐腐蚀性强,能耐各种稀酸、碱、盐介质的腐蚀等特点,阻燃性好,潍坊科林环保已经经国家与业测试机构检测,材料的氧指数可达到28%以上。
可放心选购。
一、工艺及控制1、拉挤工艺拉挤成型工艺过程是由送纱、浸胶、预成型、固化定型、牵引、切断等工序组成。
无捻粗纱从纱架引出后,经过导纱装置进入树脂槽浸透树脂胶液,然后进入预成型模,将多余树脂和气泡排出,再进入成型模凝胶、固化。
固化后的制品由牵引机连续不断地从模具拉出,最后由切断机定长切断。
拉挤成型工艺中除立式和卧式机组外,尚有弯曲形制品拉挤成型工艺,反应注射拉挤工艺等。
增强热塑性塑料拉挤工艺在最近几年也取得了一定的突破。
最近美国道化学公司采用聚氨酯不玱纤经过拉挤制成强度、韧性、抗损伤性能均很优良的型材。
其拉挤速度可达到热固性塑料拉挤速度的10倍。
2、工艺控制拉挤成型工艺控制的参数主要包括成型温度、固化时间、牵引张力及牵引速度等。
(1)成型温度在拉挤成型过程中,材料在穿越模具时发生的变化是最关键的。
玱璃纤维浸胶后通过加热的金属模具,一般将连续拉挤过程分为预热区、胶凝区和固化区。
在模具上使用加热板戒加热套来加热。
树脂在加热过程中,温度逐渐升高,粘度降低。
通过预热区后,树脂体系开始胶凝、固化,在固化区内产品受热继续固化,以保证出模时有足够的固化度。
模具的加热条件是根据树脂体系来确定的。
以聚酯树脂配方为例,一般来讲,模具温度应大于树脂的放热峰值,温度上限为树脂的降解温度。
温度、胶凝时间、拉速应当匹配。
预热区温度可以较低,胶凝区不固化区温度相似。
温度分布应使产品固化放热峰出现在模具中部靠前,胶凝固化分离点应控制在模具中部。
温度梯度不宜过大。
(2)拉挤速度的确定拉挤模具的长度一般为0.6-1.2m。
在一定的温度条件下,树脂体系的胶凝时间对工艺参数速度的确定是非常重要的。
玻璃钢拉挤成型机——成型部设计

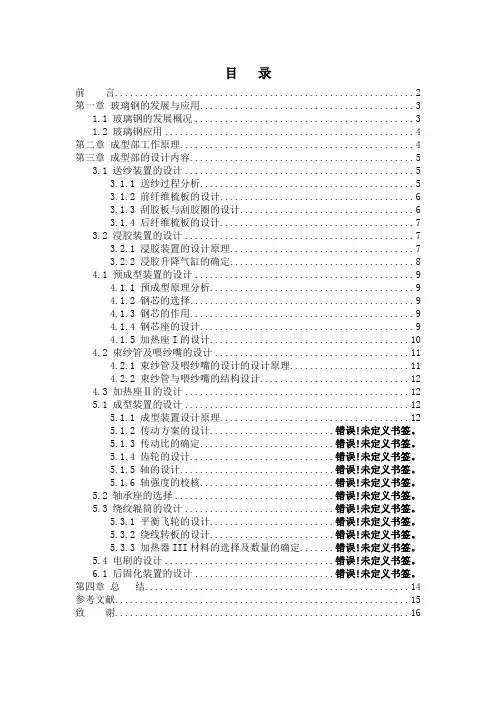

目录前言 (2)第一章玻璃钢的发展与应用 (3)1.1 玻璃钢的发展概况 (3)1.2 玻璃钢应用 (4)第二章成型部工作原理 (4)第三章成型部的设计内容 (5)3.1 送纱装置的设计 (5)3.1.1 送纱过程分析 (5)3.1.2 前纤维梳板的设计 (6)3.1.3 刮胶板与刮胶圈的设计 (6)3.1.4 后纤维梳板的设计 (7)3.2 浸胶装置的设计 (7)3.2.1 浸胶装置的设计原理 (7)3.2.2 浸胶升降气缸的确定 (8)4.1 预成型装置的设计 (9)4.1.1 预成型原理分析 (9)4.1.2 钢芯的选择 (9)4.1.3 钢芯的作用 (9)4.1.4 钢芯座的设计 (9)4.1.5 加热座I的设计 (10)4.2 束纱管及喂纱嘴的设计 (11)4.2.1 束纱管及喂纱嘴的设计的设计原理 (11)4.2.2 束纱管与喂纱嘴的结构设计 (12)4.3 加热座Ⅱ的设计 (12)5.1 成型装置的设计 (12)5.1.1 成型装置设计原理 (12)5.1.2 传动方案的设计 (13)5.1.3 传动比的确定 (16)5.1.4 齿轮的设计 (16)5.1.5 轴的设计 (17)5.1.6 轴强度的校核 (19)5.2 轴承座的选择 (21)5.3 绕纹辊筒的设计 (22)5.3.1 平衡飞轮的设计 (22)5.3.2 绕线转板的设计 (22)5.3.3 加热器III材料的选择及数量的确定 (26)5.4 电刷的设计 (27)6.1 后固化装置的设计 (28)第四章总结 (29)参考文献 (30)致谢 (31)前言近年来，世界上几个工业发达国家和地区都将玻璃钢复合材料列为研究和发展的新材料项目之一，普遍认为这种材料除自身具有的独特性能之外，在加工制造和使用过程中还是一种节能材料。
随着玻璃钢应用领域的扩大，拉挤工艺的不断发展，拉挤玻璃钢制品从小尺寸、形状简单、对称均匀向大型、复杂、非对称的拉挤制品发展，这就对拉挤玻璃钢设备提出了更高的要求。
复合材料玻璃钢拉挤成型管材配方设计

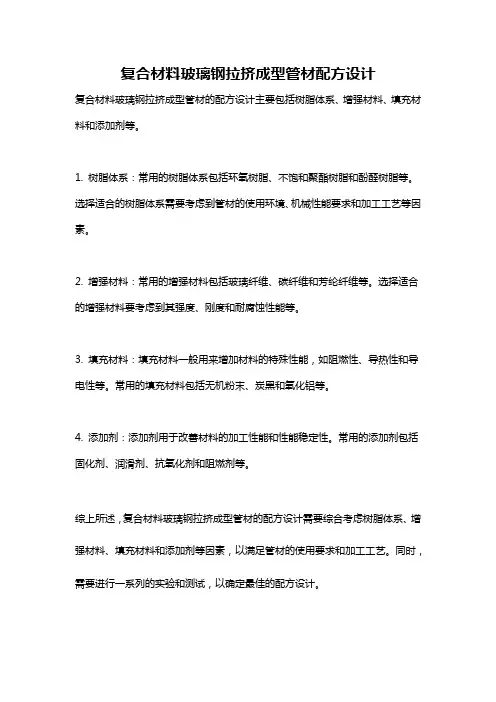

复合材料玻璃钢拉挤成型管材配方设计
复合材料玻璃钢拉挤成型管材的配方设计主要包括树脂体系、增强材料、填充材料和添加剂等。
1. 树脂体系：常用的树脂体系包括环氧树脂、不饱和聚酯树脂和酚醛树脂等。
选择适合的树脂体系需要考虑到管材的使用环境、机械性能要求和加工工艺等因素。
2. 增强材料：常用的增强材料包括玻璃纤维、碳纤维和芳纶纤维等。
选择适合的增强材料要考虑到其强度、刚度和耐腐蚀性能等。
3. 填充材料：填充材料一般用来增加材料的特殊性能，如阻燃性、导热性和导电性等。
常用的填充材料包括无机粉末、炭黑和氧化铝等。
4. 添加剂：添加剂用于改善材料的加工性能和性能稳定性。
常用的添加剂包括固化剂、润滑剂、抗氧化剂和阻燃剂等。
综上所述，复合材料玻璃钢拉挤成型管材的配方设计需要综合考虑树脂体系、增强材料、填充材料和添加剂等因素，以满足管材的使用要求和加工工艺。
同时，需要进行一系列的实验和测试，以确定最佳的配方设计。
玻璃钢拉挤成型机——成型部设计要点
目录前言 (2)第一章玻璃钢的发展与应用 (3)1.1 玻璃钢的发展概况 (3)1.2 玻璃钢应用 (4)第二章成型部工作原理 (4)第三章成型部的设计内容 (5)3.1 送纱装置的设计 (5)3.1.1 送纱过程分析 (5)3.1.2 前纤维梳板的设计 (6)3.1.3 刮胶板与刮胶圈的设计 (6)3.1.4 后纤维梳板的设计 (7)3.2 浸胶装置的设计 (7)3.2.1 浸胶装置的设计原理 (7)3.2.2 浸胶升降气缸的确定 (8)4.1 预成型装置的设计 (9)4.1.1 预成型原理分析 (9)4.1.2 钢芯的选择 (9)4.1.3 钢芯的作用 (9)4.1.4 钢芯座的设计 (9)4.1.5 加热座I的设计 (10)4.2 束纱管及喂纱嘴的设计 (11)4.2.1 束纱管及喂纱嘴的设计的设计原理 (11)4.2.2 束纱管与喂纱嘴的结构设计 (12)4.3 加热座Ⅱ的设计 (12)5.1 成型装置的设计 (12)5.1.1 成型装置设计原理 (12)5.1.2 传动方案的设计........................ 错误！未定义书签。
5.1.3 传动比的确定.......................... 错误！未定义书签。
5.1.4 齿轮的设计............................ 错误！未定义书签。
5.1.5 轴的设计.............................. 错误！未定义书签。
5.1.6 轴强度的校核.......................... 错误！未定义书签。
5.2 轴承座的选择............................... 错误！未定义书签。
5.3 绕纹辊筒的设计............................. 错误！未定义书签。
5.3.1 平衡飞轮的设计........................ 错误！未定义书签。
拉挤成型工艺参数介绍
来源于：注塑塑料网拉挤成型工艺参数介绍一、国外玻璃钢拉挤成型工艺概况随着玻璃钢拉挤制品应用领域不断扩大，国外拉挤制品的规格品种也越来越多。
目前除L 型、O型、U型、平板型、中空或实芯等标准拉挤制品形状外，还可生产出根据客户所要求的各种异形结构。
有些多孔腔制品的芯材，现在也已实现标准化了。
拉挤复合材料制品的尺寸，小的只有几个平方毫米，大的如桥梁桥面用的拉挤制品，可达几十平方米。
玻璃钢拉挤成型工艺所使用的增强材料品种也很多，如玻璃纤维无捻粗纱、毡、薄布或玻纤织物，碳纤维、芳纶纤维以及它们的织物等。
拉挤成型所使用的基体树脂材料，有热塑性树脂和热固性树脂两大类。
聚酯树脂、环氧树脂、乙烯基酯树脂和酚醛树脂等热固性树脂，常用于批量较大的拉挤制品的生产；而热塑性树脂基体，正处于开发生产的阶段。
目前，水平拉挤的标准型设备，一般为20～30m长，最大宽度约。
这种标准型设备生产线进入端系一玻璃纤维的供纱库，其后是经干燥的或预热过的玻璃纤维纱，经过热固性树脂的浸胶槽，在模具内成型，加热后固化。
通常，在成型模具和拉引器之间有一个比较长的距离，玻璃钢制品可以在该段距离内，完成固化过程并逐渐冷却。
生产线上使用夹具夹住制品从拉挤模具中，把玻璃钢制品拉引出来。
最后由切割机，把拉挤制品切割成定长制品。
二、玻璃钢拉挤成型的工序及其控制参数玻璃钢拉挤成型工艺，共有8道工序：纺捻、预浸渍、加热、制品固化及尺寸的校准测量、冷却、拉引和切割。
通常，各个工序都有一个可在一定范围内调整的工艺参数。
这些工艺参数，有些可以通过拉挤设备直接进行调整，例如模具的温度、拉引的速度等。
但另有些工艺参数，例如拉挤制品的温度、受力状况、树脂的粘度等，则不能够直接通过设备进行调整。
显然，所有的工艺参数都将对拉挤制品的质量，包括机械性能和光学性能等，产生一定的影响。
其中最主要的工序，是预浸渍、模塑成型和固化等三道工序。
必须指出的是，某一个工序的工艺参数，将对其它工序产生一定的影响，例如拉引速度的快慢，就将对上述三个主要工序产生一定的影响。
玻璃钢拉挤成型机牵引部分设计_图文(精)
3.3.2电机减速链传动的设计和计算.......................................................... 14
3.1.1水冷过程................................................................................................. 8
3.1.2二次风冷................................................................................................ 9
3. 3牵引过程的执行元件的设计和计算........................................................... 18
3.3.1平行牵引链传动的设计和计算........................................................... 18
3.5轴的设计和计算............................................................................................ 23
3.5.1轴的最小直径的初步的确定.............................................................. 24
第一章绪论........................................................ 2
玻璃钢型材拉挤牵引机的研制
T = 2N = 2ΛF
(1)
《机械设计与制造》1997 № 5
— 43 —
© 1994-2009 China Academic Journal Electronic Publishing House. All rights reserved.
用过程中要正确调整压力角 Α, 若不视 Λ 值大小, 无 谓的增大 Α角, 钭会导致压坏型材和损坏设备的后 果, 表 1 牵引力为 1000KN 时不同的 Λ 值对应的 Α、 F (略)
五、1000KN 牵引机履带结构
履带结构如图 3 所示
图 2 工作原理
式中: N - 单侧履带对型材的牵引力;
F - 上、下履带对型材的压力;
Λ- 型材与履带衬面间的摩擦系数。
根据作用力与反作用的关系, 知型材对上梁 3
和下梁 4 的反作用力 R。R = N = ΛF
(2)
由于反作用力 R 的存在, 才产生上梁 3 的夹紧a Biblioteka c tg1 Λ(5)
将 (5) 式代入 (4) 式得: F =
T 2
tg (arctg
1 Λ
)
(6)
公式 (6) 说明: 当工艺力 T 确定后, 所需要的夹
紧力 F 和压力角 Α就取决于型材与履板衬面间的摩
擦系数 Λ; 若 Λ值减小, 则需增大夹紧力 F 和压力角
Α; 当 Λ值增大, 则应减小夹紧力 F 和压力角 Α。
玻璃钢型材拉挤牵引机的研制
辽 宁 工 学 院 余载强 锦州四海高新技术开发中心 张国志
【摘要】介绍了玻璃钢型材拉挤牵引机的主要结构, 工作原理和主要技术参数。 阐述了牵引机的设计原理, 建立了相应的设计计算公式、图表; 论述了牵引机的传 动特点。
拉挤玻璃钢的模具、预成型设计
拉挤成型工艺自动化程度高、工艺稳定，随着玻璃钢复合材料应用市场的不断拓展，拉挤制品所占份额也越来越大。
开发一件新的拉挤制品，首先是根据其使用条件和性能要求对制品进行材料选择和结构设计，确定产品的截面形状和原材料配比方式；其次就是拉挤成型中非常重要的一道工序，玻璃拉挤模具及预成型的设计与加工。
模具及预成型部分可以说是拉挤生产的中心环节，由纱架、胶槽部位过来的增强材料经由预成型初步定型，然后在牵引装置的作用下进入模具固化成型，最后切割为定长产品。
玻璃钢拉挤模具及预成型的设计与加工的好坏将直接决定拉挤生产的效率高低，甚至成败与否，同时还决定着拉挤制品的外观与质量。
模具一但加工定型后将很难改变，预成型部分尽管可以作调整，但如果设计加工不合理同样会给生产造成很大的经济损失，如需要更多的人员参与生产从而增加人工成本，纱束和毡走不到位，造成次品、废品，甚至发生堵模导致生产停顿，接下来就是费工费力的拆模、清理和重新穿纱再次起机。
因此模具及预成型的设计与加工很关键，设计加工合理可避免很多不必要的损失。
2玻璃钢拉挤模具设计加工在拉挤成型工艺过程中，模具是各种工艺参数作用的交汇点，其主要要求是具有良好的尺寸稳定性、优良的耐磨性和极低的表面粗糙度。
目前拉挤生产常用的模具主要为直腔钢制模具，有整体式的，也有组合式的，一般为长方体结构，结构形式尽管相对简单，但设计加工过程中需要注意和考虑的地方较多，主要有如下几个部分。
2.1模具材料选择及加工类型玻璃钢拉挤模具材料应能满足以下要求，强度高、热处理变形小、加工性能好、使用过程中尺寸稳定性好、耐磨、耐热及耐热腐蚀等。
完全都能满足这些要求的材料为数不多，目前常用模具材料为40Cr,耐磨要求高的可选用Crl2、Crl2MoV、38CrMoAl等，型腔表面硬度应大于HRC50,型腔表面粗糙度必须达到0.025-0.0800卩m。
为达到拉挤模具的工艺要求，通常须经过锻造，退火、粗铣、调质、精铣、淬火、研磨等一系列工序。
玻璃钢拉挤机液压比例系统研究
根 据温升 的不 同来 源 ， 文 分别 从 以下 ２个 方 面 本
采 取措施 进行 温升控 制 ， 以确保 系统 的正常运 行 。 １ ）系统设 计方 面 为 了控制 系统 油 温过 快 升 高 ， 比例 系 统 的泵 源 该
到使 用维 护 ， 每个环 节都一 丝不苟 地按要 求操作 ， 对 可
３ 结束语
会 划伤 和破坏 配合表 面 的精度 和粗糙 度 ， 使泄 漏增 加 、 油 温升 高 ；３ 液 压油 冷却 循 环 系统 的冷 却效 果 不佳 ， （）
对 于水冷 式冷 却器 而 言 ， 因散 热 片太 脏 或 水循 环 不 会
畅而导致 其散 热系数 降低 ； 于风冷式 冷却器 而 言 ， 对 会
黏 度等 级不符 合要求 ， 或不 同牌 号 的液 压油混 用 ， 成 造 液 压油 黏度 指 数 过低 或 过 高 ；２ 设 备所 处 环 境 污 染 （）
严重 ， 随着机器 工作 时 间的增加 ， 中易混入 杂质 和污 油 物， 受污 染 的液压油 进 入 泵 、 达 和 阀 的配合 间隙 中， 马
术要 求 。 为保 证 系 统 连 续 、 靠 、 全 、 定 地 工 可 安 稳 作 ， 文分 别从 系统设 计及使 用 维护等 方 面采取措 施 ， 本
以满 足液压 比例 系统 的温升 要求 。 １ 玻 璃钢拉 挤机 液压 比例 系统 的原理
玻璃钢拉 挤机 液压 比例控 制 系统 的原理 如 图 １所 示 ， 系统采 用两套 完全 相 同的泵 站 ， 该 分别 用 于控制 玻 璃钢拉 挤过 程 中垂 直 升 降 及 水 平 拉 挤 液 压 缸 的 恒 速 进 、 。玻璃 钢拉挤 机 液 压 比例 控 制 系 统 主要 由 比例 退
玻璃钢拉挤成型机总体设计(附CAD零件图和装配图)
玻璃钢拉挤成型机总体设计(附CAD零件图和装配图)玻璃钢拉挤成型机总体设计(附CAD零件图和装配图)(含任务书,演示文稿ppt,论文说明书15000字,6张cad图纸) 摘要玻璃钢/复合材料工业在国际上的开发已有近60年的历史，它具有不可替代的优越性。
在我国，玻璃钢/复合材料广泛应用在建筑、石化、冶金、机电及造船...<p>玻璃钢拉挤成型机总体设计(附CAD零件图和装配图)(含任务书,演示文稿ppt,论文说明书字,6张cad图纸) <br />摘 要<br />玻璃钢/复合材料工业在国际上的开发已有近60年的历史，它具有不可替代的优越性。
在我国，玻璃钢/复合材料广泛应用在建筑、石化、冶金、机电及造船等行业。
拉挤成型工艺作为玻璃钢的一种重要的生产制造工艺，它的技术也日臻完善。
根据我们的设计任务，很有必要对玻璃钢拉挤成型机进行总体方案设计。
本次论文的内容主要包括玻璃钢管原材料和成型工艺的选择，玻璃钢拉挤成型机的工作原理，机械设备组成结构，以及机械执行系统、传动系统、控制系统和辅助系统的设计。
<br /><br />关键词：玻璃钢/复合材料 玻璃钢拉挤成型机 总体方案<br /> <br />Glass Fibre Reinforced Plastic Pultrusion Molding Machine <br />Abstract: The development of the glass fibre reinforced plastic / composite industry in the world has already had a history of nearly 60 years, it has irreplaceable superiority. In our country, the glass fibre reinforced plastic / composite is extensively applied to trades such as the building, petrochemical industry, metallurgy, electromechanics and shipbuilding,etc. Pultrusion molding craft , as a kind of important production manufacturing process of the glass fibre reinforced plastic, its technology is becoming better and approaching perfection day by day . According to our design task, it is very necessary to carry on overall conceptual design of the FRP Pultrusion Molding Machine. The content of this thesis mainly includes choosing raw materials of glass steel tube and the shaping craft, the glass fibre reinforced plastic draws the operation principle of theFRP Pultrusion Molding Machine, the mechanical equipment makes up the structure, and mechanical executive system, the designs of the transmission, control system and accessory system. </p><br /><br /><p><P></P><p >内容简介</p><p >简单介绍达渝二级紫荆至荣华段位于邻水县城以南经济欠发达地区,老国道210线东侧。
玻璃钢拉挤成型设计概要
收稿日期:1998-11-23。
3ECRG LAS 和S -2为OCF 公司产品注册商标。
作者简介:徐伟强,工程师,30岁,1993年南京化工大学高分子材料专业研究生毕业。
现从事拉挤玻璃钢新材料的工艺研究,曾获化工部科技进步二等奖一项,公开发表论文近10篇。
玻璃钢拉挤成型设计徐伟强(南京兴亚玻璃钢有限公司,210012摘要:介绍了玻璃钢拉挤成型的原材料、生产工艺、质量保证、产品性能和设计计算等内容,对拉挤玻璃钢的生产、设计和应用具有实际意义。
关键词:玻璃钢拉挤成型纤维增强塑料设计玻璃纤维增强塑料(俗称玻璃钢拉挤成型是自动化连续生产同一截面玻璃钢型材的工艺,它能成型截面形状相当复杂的产品。
通过连续纤维的增强,可获得比传统材料更佳的机械性能,由高分子组成的基体满足了结构、化学、耐火、电气、腐蚀和环境方面的要求,具有很强的可设计性。
拉挤玻璃钢具有其他复合材料成型工艺典型的特性:比强度高,耐腐蚀,电绝缘和尺寸稳定性。
另外,拉挤成型工艺还具有其自身工艺所决定的优点,如可得连续长度的产品、薄壁的复杂型材和中空型材。
且中空拉挤型材的内外表面光滑、完美,电线、木材或泡沫等插入件都可在拉挤产品中连续包裹。
拉挤成型工艺可运用各种增强形式(E -玻璃纤维、ECR G LAS 、S -2玻璃连续粗纱3、连续毡、复合织物,缝编粗纱和许多热固性树脂(具有优良化学、电气稳定性的聚酯树脂;具有更佳机械和防腐性能的乙烯基酯或环氧树脂;具有防火性能的酚醛树脂,还可加入各种填料。
高性能的热塑性聚合物对提高拉挤型材的物理/化学性能提供了极大的可能性。
拉挤生产厂家可制造出具有突出的性能、质量和可靠性并具有价格竞争性的大型型材和部件[1,2]。
1拉挤原材料拉挤工艺用原材料分成三类:增强材料、基体材料和添加剂,原材料的选择和它们各自的比例调节能派生出一系列的复合性能。
111增强材料应用最广的增强材料为玻璃纤维,它具有多种形式。
它是复合材料的承重组分并提供所需的机械性能(强度、模量、抗冲等,最常用和经济的增强材料是E -玻璃无捻粗纱,它有不同的Tex 数(每千米的克数。
8- 拉挤成型工艺ppt课件
②成型模具：
成型模
一般采用钢镀铬，模腔表面要求光洁，耐磨， 借以减少拉挤成型的摩擦阻力和提 高模具的使用寿命。
25
最新课件
4、固化炉
电阻或远红外加热
26
最新课件
5、牵引装置
履带式牵引机 液压机械式
27
最新课件
6、切割装置
砂轮 其它刀具
28
最新课件
8、6 应用
建筑领域 运输领域 电工领域 运动娱乐领域 航空航天领域
3
最新课件
拉挤成型的优点
①生产过程完全实现自动化控制，生产效率高； ②拉挤成型制品中纤维含量可高达80%，浸胶在张
力下进行，能充分发挥增强材料的作用，产品强 度高；
4
最新课件
拉挤成型的优点
③制品纵、横向强度可任意调整，可以满足不同 力学性能制品的使用要求；
④生产过程中无边角废料，产品不需后加工，故 较其它工艺省工，成型工艺
拉挤成型示意图
12
最新课件
13
最新课件
拉挤成型工艺参数 1、固化温度和时间
固化体系
14
最新课件
拉挤成型工艺参数
2、浸胶时间
浸透
15
最新课件
拉挤成型工艺参数 3、张力及牵引力
16
最新课件
热塑性树脂拉挤工艺流程
17
最新课件
8、4 拉挤成型设备
立式 卧式
18
最新课件
22
最新课件
①预成型模具：
在拉挤成型过程中，增强材料浸渍树脂后 在进入成型模具前，必须经过由一组导纱元件组 成的预成型模具。
预成型模的作用是将浸胶后的增强材料， 按照型材断面配置形式，逐步形成近似成型模控 形状和尺寸的预成型体，然后进入成型模，这样 可以保证制品断面含纱量均匀。
