冷却系统结构设计
简述汽车冷却系统的构造
简述汽车冷却系统的构造
汽车冷却系统主要由以下部分组成：
1. 水泵：水泵是冷却系统的核心部件，负责推动冷却液在系统中流动，以带走发动机产生的热量。
2. 节温器：节温器的作用是控制冷却液的大小循环，使发动机的温度快速达到理想状态。
3. 水箱：水箱负责储存大量冷却液，作为发动机与外界热交换的媒介，将发动机的热量排出。
4. 水箱风扇：当水温达到一定温度时，水箱风扇开始工作，帮助将水箱中的热量排出。
5. 水管：水管是冷却系统中必不可少的部分，用于连接各个部件，使冷却液能在系统中流动。
6. 水温传感器：水温传感器用于测量发动机的水温，作为喷油量控制的一个依据。
汽车冷却系统的主要作用是防止发动机过热，并使发动机尽快升温并保持恒温。
通过水泵、节温器、水箱、水箱风扇和水管等部件的协同工作，冷却系统能够有效地将发动机产生的热量散布到周围的空气中。
第9章 压铸模加热和冷却系统设计
温金属液预热。 4)预热后的压铸模应进行必要的清理和润滑。 5)冷却液应该在压铸模预热之前此时通入，否
则将因激冷而引起压铸模产生裂纹甚至破裂。
9.2 模具的冷却 一、压铸模的冷却方法 压铸模的冷却方法主要有风冷和水冷两种形式． (一)风冷
通入成型镶缺或型芯内从而实现冷却，因此水冷模 具结构较风冷复杂。水冷速度比风冷速度快得多， 它能有效地提高生产效率。一般可以通过测定进水 口和出水口的温度以及模具型腔表面温度，据此控 制水流量，从而调节冷却效率。大中型铸件或厚壁 铸件以及大批量连续操作时为了保证散热员较大的 要求，通常采用水冷。
二、冷却通道的设计计算
2．熔融金属传给模具的热流量 熔融金属传给模具的热流量Q可 按下式计算
Q=qNm 式中 q——凝固热量(J／k g)；
N——压铸机生产率(次／h)； m——每次压铸的合金重量(kg／次)。 不同合金的凝固热量q 值，见表。
3．模具自然传走的热流量 模具自然传走的热量Q1是通 过周围辐射和传导而散发的。 其计算式可表示为
三、冷却系统的布置 (一)冷却通道的设计要点 设计冷却通道时应注意下述几点： ‘
1)冷却水道要求布置在型腔内温度最高、热量比较 集中的区域，流路要通畅，无堵塞现象。
2)模具镶拼结构上有冷却水通过时要求采取密封措 施，防止泄漏。
3)水管接头尽可能设置在模具下面或操作者的对面 一侧，其外径尺寸应统一，以便接装输水胶管。
活动型芯或者推杆发生干涉。加热孔径与电热元 件的壳体外径的配合间隙不应太大，以免降
低传热率。在动模和定模的套板上可以布置供安 装热电偶的测温孔，以便控制模温，其配合 尺寸应按照所选用的热电偶的规格而定。
新能源汽车的冷却系统设计与优化
新能源汽车的冷却系统设计与优化随着环境意识的增强和能源紧缺问题的日益突出，新能源汽车成为了聚焦的热点。
作为新能源汽车的重要组成部分，冷却系统的设计与优化也显得尤为重要。
本文旨在探讨新能源汽车冷却系统设计的关键问题，以及如何进行优化，提高汽车的性能和效率。
一、冷却系统设计的关键问题新能源汽车的冷却系统设计需要考虑以下几个关键问题：1. 散热效果：散热是冷却系统设计的基本要求之一。
对于纯电动汽车而言，电池组和电动机是主要产生热量的部件，因此需要设计合理的散热系统来有效降低温度，确保电池和电动机的正常工作。
而对于混合动力汽车来说，发动机的散热效果也需要被充分考虑。
2. 能耗问题：冷却系统的运行也会消耗一定的能源，因此如何降低冷却系统的能耗成为一个需要解决的问题。
可以通过优化冷却系统组件的材料和结构，提高传热效率，减少能耗。
3. 系统集成：新能源汽车的冷却系统需与其他系统进行紧密集成，以确保整个汽车的正常运行。
因此，在冷却系统设计时需要考虑与其他系统的协调性，减少冲突和干扰。
二、冷却系统优化的方法为了提高冷却系统的性能和效率，可以从以下几个方面进行优化：1. 材料和结构优化：选择合适的材料可以提高系统的传热效率，例如使用导热性能好的材料作为散热器的材料，减少热能损失。
另外，对冷却系统的结构进行优化，如增加散热器的散热面积，改进传热管路的流线型设计等，也有助于提高总体的散热效果。
2. 流体介质的选择：流体是冷却系统中起着传热媒介的关键作用，因此选择合适的流体介质对系统的性能有重要影响。
比如，在纯电动汽车的冷却系统中，常用的流体介质包括水和聚乙二醇等，在选择时需要考虑其导热性能、热稳定性和环保性等方面。
3. 制冷控制策略的优化：合理的制冷控制策略可以提高冷却系统的效率和能耗。
例如，根据车辆的实际工况和热负荷变化，采用智能化的制冷控制系统，动态地调节冷却系统的运行参数，实现能耗的最小化。
4. 系统集成优化：为了减少汽车不同系统之间的干扰和冲突，需要对冷却系统的集成进行优化。
冷却系统介绍
(二）北奔冷却模块匹配及模块化规划
冷却系统模块化规划
(三）冷却液特性及使用
冷却液组分： 水 防冻剂（乙二醇、丙二醇等） 添加剂（一般不超过5%，缓蚀剂、防垢剂、消泡剂、
着色剂）
冷却液牌号： -25#，-30#，-35#，-40#，-45#，-50#（按照冰点分类）
冷却液中的水必须使用蒸馏水或去离子水
风扇在旋转运动时，由于使周围空气发生了定向运动， 产生了静压，而静压则为冷却模块所需风量提供动力， 使冷却空气由散热器高压一侧流向低压一侧。
整车冷却系统冷却空气压力变化
风扇静压曲线
风扇硅油离合器
风扇硅油离合器根据控制方式 的不同，可分为：
双金属片硅油离合器（利用离 合器前端的双金属片受热膨胀 特性控制硅油阀门的开度，控 制硅油量）；
b. 护板为金属冲压成型， 连接于上下水室之间， 与外围零部件相连接。
散热器芯体由散热管及波形散热带组 成，散热管为扁管并与波形散热带相 间地焊在一起
散热器芯子和水室是通过机械咬边 的方式连接的，将主片城墙咬紧水 室边缘，促使主片凹槽内的EPDM 橡胶压缩，从而达到密封的效果；
散热管种类及其排布方式：
补偿水箱结构及工作原理
补偿水箱安装布置在散热器上方，其上有加水口和 盖、空气-蒸汽阀盖、散热器和发动机机体的空气 和蒸汽排气管接口、以及与水泵联结的补水口。补 偿水箱上有冷却液加注口，同时也是冷却系统内空 气排气口。
补偿水箱功能及容积确定：
当冷却系统工作时，冷却液受热膨胀并产生蒸汽泡， 补偿水箱吸收来自散热器和发动机机体内的蒸汽及冷 却液，确保系统压力稳定，工作可靠正常。同时它与 水泵联结，当冷却系统内缺少冷却液时，可以补偿系 统冷却液，确保系统正常循环。它的总容积不小于整 个系统冷却液容量的20%，膨胀容积不小于整个系统 冷却液容量的6%，补偿容积不小于整个系统冷却液容 量的7%。
注塑模冷却系统设计
注塑模冷却系统设计一、冷却系统原理冷却系统的设计原则包括以下几点：1.均匀冷却：冷却通道应布置得均匀，确保注塑模腔内的温度分布均匀，避免产生缺陷。
2.高效冷却：冷却通道应尽可能靠近模具表面，并减小冷却通道的截面积，以增加冷却介质对模具的冷却效果，提高生产效率。
3.多角度冷却：在模具中设置多个冷却通道，使冷却介质能够从不同的角度覆盖模具表面，提高冷却效果。
4.控制温度：通过合理设置冷却通道的长度、截面积和数量等参数，控制注塑模的冷却速度，确保产品达到理想的尺寸和性能。
二、冷却系统设计流程1.模具结构分析：根据产品的形状和尺寸，对模具进行结构分析，确定冷却通道的位置和数量。
2.冷却通道设计：根据模具结构，设计冷却通道的形状、截面积和长度等参数。
一般来说，冷却通道应尽量靠近模具表面，避免过于接近模腔导致冷却效果不佳。
3.冷却通道布置：根据模具结构和产品的需求，合理布置冷却通道的位置和数量。
通常情况下，冷却通道应均匀分布在模具的各个部位，并且覆盖整个模具表面。
4.冷却介质选型：选择合适的冷却介质，通常是冷水。
冷却介质的选择应考虑到模具材料的热导率、流动性以及生产环境等因素。
5.防止冷却死角：在冷却系统设计中，应尽量避免冷却死角的产生。
冷却死角是指冷却介质在注塑模内积聚，无法很好地冷却模具的局部区域。
为了避免冷却死角，可以设置细小的冷却通道或者采用多角度冷却。
三、冷却系统优化方面为了进一步提高冷却系统的效果，可以从以下几个方面进行优化：1.模腔温度分析：利用模具流动分析软件，对模腔的温度分布进行分析，找出温度较高或较低的区域，并针对性地调整冷却通道的布置。
2.冷却介质控制：通过对冷却介质的输送速度、温度和压力等参数进行控制，进一步提高冷却效果。
3.冷却材料选择：选择具有较好导热性能的冷却材料，如铜合金等，以提高冷却效果。
4.模具表面处理：在模具表面进行特殊处理，如磨削、喷砂等，增加表面的热传导性，提高冷却效果。
汽车冷却系统结构与设计概要

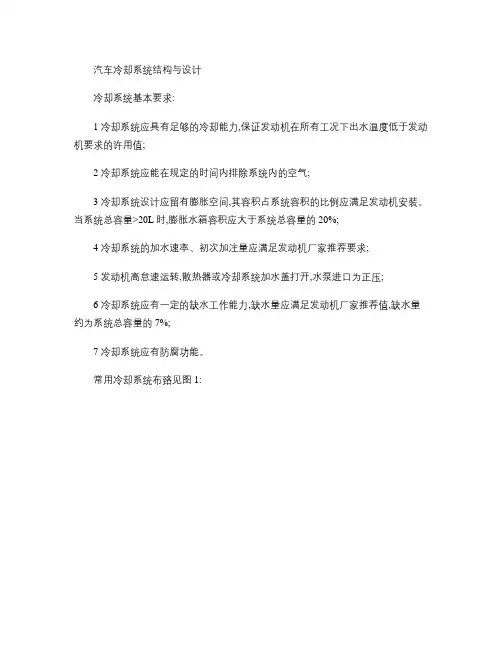

汽车冷却系统结构与设计冷却系统基本要求:1 冷却系统应具有足够的冷却能力,保证发动机在所有工况下出水温度低于发动机要求的许用值;2 冷却系统应能在规定的时间内排除系统内的空气;3 冷却系统设计应留有膨胀空间,其容积占系统容积的比例应满足发动机安装。
当系统总容量>20L时,膨胀水箱容积应大于系统总容量的20%;4 冷却系统的加水速率、初次加注量应满足发动机厂家推荐要求;5 发动机高怠速运转,散热器或冷却系统加水盖打开,水泵进口为正压;6 冷却系统应有一定的缺水工作能力,缺水量应满足发动机厂家推荐值,缺水量约为系统总容量的7%;7 冷却系统应有防腐功能。
常用冷却系统布臵见图1:图1 冷却系工作原理图简图1发动机2节温器3排气管4空气蒸汽阀5膨胀水箱6、7空气蒸汽阀8补偿水箱9排气管10散热器11散热器出水管12水泵13补偿水管14散热器进水管风扇与周边其它物体距离的确定:风扇的性能会因气流中障碍物紧靠风扇而受到不良影响,所以根据发动机的安装要求,风扇端面应离散热器芯子有足够的距离(图2中s1,该值可从发动机安装手册中查找;风扇与导风罩的径向距离(图2中Δ应控制在2.5%风扇直径内,最大不能超过3%,否则将大大降低风扇效率,但实际由于结构的改进,风扇与导风罩的径向距离一般可达到11(+/-2㎜;吸风式风扇在导风罩内的轴向位臵(图2中δ1为2/3风扇叶片宽度。
图2 风扇与周边其它物体距离示意图系统零部件选型及匹配计算散热器散热器布臵在发动机前部,散热器由进水室、出水室及散热器芯等三部分构成(图3。
冷却液在散热器芯内流动,空气在散热器芯外通过。
按照散热器中冷却液流动的方向,散热器分为纵流式和横流式两种,我们普遍采用纵流式。
散热器芯有多种结构形式(图4。
管片式散热器芯由散热管和散热片组成。
散热管是焊在进出水室的直管,作为冷却液的通道。
散热管有扁管和圆管两种(图4中a、b。
扁管和圆管相比,在容积相同的情况下有较大的散热面积。
发电机冷却系统
新疆国信生产(shēngchǎn)准备部
精品文档
发电机冷却系统
我公司发电机采取水氢氢冷却方式，即发 电机定子绕组水内冷；转子绕子氢内冷；定子 铁芯采取氢气表面冷却。下面(xià mian)分成 两个系统讲解：
1.冷却水系统 2.氢气冷却系统
精品文档
发电机定子(dìngzǐ)冷却水系统示意图
精品文档
2) 二氧化碳(èr yǎng huà tàn)汇流排
为了防止氢气和空气混合(hùnhé)成爆炸性的气体， 在向发电机充入氢气之前，必须要用二氧化碳将发电 机内的空气置换干净。同理，在发电机停机排氢后， 也要用二氧化碳将发电机内的氢气置换干净
精品文档
3) 二氧化碳(èr yǎng huà tàn)加热器
精品文档
1) 氢气(qīnɡ qì)汇流排
发电机产生的热量通过氢气耗散(hào sàn)，氢气的 散热能力相当于空气的8倍。为了获得更加有效的冷却 效果，发电机中的氢气是加压的
氢气来自中央制氢站，通过软管与汇流排连接。减压阀 将氢压减至所需压力，然后送到氢气控制装置再减压 至发电机所需的压力（0.5MPa）
氢气干燥器的工作和再生过程由内建PLC控制，完全自动进行。由于是闭式
循环，所以不消耗氢气，也不会引入空气。为提高可靠性，干燥器从氢气
中分离出出来的水分需人工排放。
精品文档
精品文档
5）发电机漏液(lòu yè)检测装置
发电机漏液检测装置(zhuāngzhì)用以检测发电机 水冷定子线圈或氢气冷却器因泄漏而积累在发电机底 部的液体，同时也用以检测渗漏到发电机内的密封油 或轴承油。
精品文档
精品文档
系统(xìtǒng)描述
发动机冷却系统
散热器盖结构和使用注意事项
通 储 水 箱
a)结构
b)蒸气阀开
1-散热器盖 2-上密封衬垫 3-压力阀弹簧 4-下密封衬垫 5-空气阀 6-蒸气阀 7-散热器口上密封面 8-散热器口 9-散热器口下密封面 10-溢流管
c) 空气阀开
注意 • 热状态下开启散热器盖时，应缓慢旋开, 以免被热水烫伤； • 储水箱内的液面高度应位于其两刻线之间
散热器
散热器的原理
当开动一辆汽车的时候， 发动机产生的热量足以摧毁汽 车本身。因此汽车上安装了一 套冷却系统保护它免受损害， 并使发动机处于适当的温度范 围内。 散热器是冷却系统的主要 部分，目的是保护发动机避免 因过热造成的破坏。 散热器的原理是利用冷空 气降低散热器内来自发动机的 冷却液温度。
水冷系统
强制循环水冷却系统
• 水冷却系一般指强制循环水冷系，汽车发动机就采用强制
循环水冷却系统。
• 组成：水泵、水
套、散热器、百
叶窗、风扇、冷 却水管、冷却软
管、节温器、水
温表（水温传感 器）等。
冷却水管
水温传感器
强制循环水冷却系统的组成
• 强制循环水冷系由水泵、散热器、冷却风扇、节温器、 补偿水桶、发动机机体和气缸盖中的水套以及其它附属 装臵组成。
4. 润滑油的温度在343～363K（70～90℃），保证发动机具
有较好的动力性、经济性和净化性，使零件的运动和磨损正 常。
冷却液
• 冷却液是发动机冷却系统中最重要的工作介质，汽车常用的 冷却液有水及加入防冻剂的防冻液。
冷却液
一、水冷却液
• 水冷却液是指直接用水作冷却液，它具有简单方便的优 点。 • 汽车发动机中使用的冷却水应该清洁的软水。 • 井水、河水、海水等含有大量的矿物质的水称之为硬水。 • 因为在高温作用下，这些矿物质会从水中沉淀析出而产
常见冷却系统的结构
常见的冷却系统结构主要包括以下部分：
1. 水泵：将冷却液从发动机中泵出，使其在冷却系统中循环。
2. 散热器：散热器是冷却系统中的主要部件，负责将冷却液中的热量散发到空气中。
3. 节温器：节温器的作用是控制冷却液的循环路径。
在冷车时，节温器可以让冷却液只在发动机内部循环，使发动机快速升温。
当发动机达到一定温度时，节温器打开，让冷却液流经散热器进行散热。
4. 风扇和风扇皮带：风扇通常安装在散热器后面，用于将空气吹过散热器，帮助散热。
风扇皮带通常由曲轴带动，用来驱动水泵和风扇。
5. 温度传感器：温度传感器通常安装在发动机出水口或冷却液储液罐中，用于监测发动机的冷却液温度。
6. 散热风扇：当发动机温度过高时，散热风扇会启动，以增加散热器的散热效果。
7. 蓄液罐：蓄液罐通常位于冷却系统的最低点，用于储存冷却液。
8. 水管：水管用来连接各个部件，使冷却液能够在系统中循环流动。
9. 电子控制元件：有些现代冷却系统还包含电子控制元件，如电子扇、电子水泵、电子节温器等，这些元件可以通过传感器和控制器来自动调节冷却系统的运行。
以上就是常见的冷却系统结构。
冷却系统的设计要考虑到发动机的性能、散热性能、维护成本和重量等因素。
冷却水系统设计要点
冷却水系统设计要点
1.冷却水系统应符合下列要求：
(1)具有过滤、缓蚀、阻垢、杀菌、灭藻等水处理功能：
(2)冷却塔补水总管上设置水流量计量装置。
2.多台冷却塔并联安装时，为了确保多台冷却塔流量分配与水位的平衡，可以
采取以下措施：
(1)各个塔进水与出水系统布置时，力求并联管路阻力平衡；
(2)每台冷却塔的进出水管上可设电动调节阀，并与水泵和冷却塔风机连锁控制；
(3)各冷却塔(包括大小不同的冷却塔)的水位应控制在同一高度，高差不应大于30mm，设计时应以集水盘高度为基准考虑不同容量冷却塔的底座高度。
在各塔
的底盘之间安装平衡管，并加大出水管共用管段的管径。
一般平衡管可取比总
回水管的管径加大一号。
3.校核冷却塔集水盘的容积，确定浮球阀控制的上限水位。
集水盘的水容积应
满足以下要求：
(1)水泵抽水不出现空蚀现象；
(2)保持水泵吸人口正常吸水的最小淹没深度，以避免形成旋涡而使空气进人吸
水管中，该值与吸水管流速有关。
核聚变反应堆的冷却系统应该如何设计
核聚变反应堆的冷却系统应该如何设计在探索清洁能源的道路上，核聚变一直被视为未来能源的“圣杯”。
然而，要实现可控核聚变并将其转化为可靠的能源供应，面临着众多技术挑战，其中核聚变反应堆的冷却系统设计便是关键之一。
首先，我们需要明白为什么核聚变反应堆需要冷却系统。
核聚变反应会产生极高的温度，通常在数千万甚至上亿摄氏度。
在这样的高温下，反应堆内部的部件会迅速融化甚至蒸发，如果不进行有效的冷却，整个反应堆将无法正常运行，甚至可能会发生严重的事故。
那么，什么样的冷却剂能够胜任这一艰巨的任务呢？目前，有几种常见的选择。
一种是液态金属冷却剂，比如液态锂或铅铋合金。
液态金属具有良好的导热性能，可以快速带走反应堆产生的热量。
而且，它们在高温下仍然保持液态，稳定性相对较高。
然而，液态金属也存在一些问题，比如与结构材料的相容性较差，可能会导致腐蚀等问题。
另一种选择是氦气冷却剂。
氦气是一种惰性气体，化学性质稳定，不容易与其他物质发生反应。
同时，它的传热性能也不错。
但是，氦气的密度较低，需要在冷却系统中采用较高的流速和压力，这对系统的密封性和抗压能力提出了更高的要求。
除了冷却剂的选择，冷却系统的结构设计也至关重要。
冷却通道的布局需要精心规划。
在反应堆内部，热量的分布并不均匀，因此冷却通道需要根据热量产生的情况进行合理布置，以确保每个部位都能得到充分的冷却。
比如，在反应核心区域，热量产生最为集中，需要密集的冷却通道；而在边缘区域，热量相对较少，可以适当减少冷却通道的数量。
冷却系统的循环方式也有多种选择。
可以采用直接循环，即冷却剂从反应堆中吸收热量后直接进入热交换器进行冷却；也可以采用间接循环，通过中间的传热介质将热量传递给冷却剂。
不同的循环方式各有优缺点，需要根据具体的反应堆设计和运行要求进行选择。
在设计冷却系统时，还需要考虑材料的选择。
与冷却剂直接接触的部件需要具备良好的耐高温、耐腐蚀和抗辐照性能。
例如，用于制造冷却通道的材料需要能够承受高温高压的环境，同时不会被冷却剂侵蚀。
汽车冷却系统设计毕业设计
汽车冷却系统设计毕业设计汽车冷却系统设计毕业设计汽车是现代社会不可或缺的交通工具之一，而汽车的冷却系统则是保证汽车正常运行的重要组成部分。
冷却系统的设计对汽车的性能和寿命有着直接的影响。
本文将探讨汽车冷却系统设计的一些关键要素，以及如何提升冷却系统的效能。
首先，冷却系统的设计需要考虑汽车发动机的热量产生和散热的原理。
发动机在工作过程中会产生大量的热量，如果不及时散热，就会导致发动机过热，从而影响汽车的性能和寿命。
因此，冷却系统应该能够高效地将发动机的热量散发出去，保持发动机的适宜工作温度。
其次，冷却系统的设计需要考虑汽车的使用环境和工况。
不同的使用环境和工况会对冷却系统的设计提出不同的要求。
例如，在高温环境下，冷却系统需要具备更强的散热能力；在高海拔地区，冷却系统需要考虑气压变化对散热效果的影响。
因此，冷却系统的设计需要根据实际情况进行合理的调整和改进。
第三，冷却系统的设计需要考虑材料的选择和结构的优化。
合适的材料能够提高散热效率和耐腐蚀性，从而延长冷却系统的使用寿命。
同时，优化冷却系统的结构可以提高冷却效果，减少能量损失。
例如，采用流线型设计的散热器可以增加冷却风扇的效率，提高散热效果。
第四，冷却系统的设计需要考虑节能环保的要求。
随着环境保护意识的提高，汽车冷却系统的设计也要朝着节能环保的方向发展。
例如，可以采用可再生能源来驱动冷却风扇，减少对传统能源的依赖；可以采用节能材料来制造冷却系统的组件，减少能量消耗。
最后，冷却系统的设计需要进行实验验证和优化。
通过实验，可以验证设计的可行性和效果，并对冷却系统进行进一步的优化。
例如，可以通过温度传感器监测发动机的温度变化，以评估冷却系统的性能。
同时，可以通过改变冷却系统的参数和结构，比如增加散热面积或改变冷却液的流动速度，来提升冷却系统的效能。
综上所述，汽车冷却系统设计是一项复杂而重要的工作。
它需要考虑发动机的热量产生和散热原理、使用环境和工况、材料选择和结构优化、节能环保要求等多个方面的因素。
模具冷却系统设计课件
温度控制系统设计
设计精确的温度控制系统，实现模具 温度的精确控制，提高锻件质量。
CHAPTER
模具冷却系统设计优化与改 进建议
提高冷却效率的优化措施
优化冷却管道设计
增加冷却液流量 采用多级冷却系统
降低能耗的改进建议
采用更高效的冷却液
01
优化冷却时间
02
模具冷却系统设计课 件
目 录
• 模具冷却系统概述 • 模具冷却系统设计基础 • 模具冷却系统设计实例 • 模具冷却系统设计优化与改进建议 • 模具冷却系统设计常见问题及解决方案 • 模具冷却系统设计发展趋势与展望
contents
CHAPTER
模具冷却系统概述
模具的定义与重要性
在生产过程中，模具需要承受高温、 高压、摩擦等恶劣条件，因此其质量 和稳定性对于生产效率和产品质量至 关重要。
冷却系统在模具中的作用与重要性
冷却系统在模具中起到控制温度的作用，使模具在生产过程中保持稳定 的温度状态。
冷却系统可以有效地降低模具的温度，防止模具过热或变形，从而提高 模具的使用寿命和产品的质量。
如果模具温度控制不当，可能会导致产品变形、开裂、起泡等问题，同 时也会缩短模具的使用寿命，增加生产成本。因此，冷却系统在模具中 具有重要的作用。
模具冷却系统设计发展趋势 与展望
高效节能技术的发展趋势
智能化控制技术的发展趋势
绿色制造技术的发展趋势
WATCHING
冷却时间过长问题及解决方案
冷却时间过长问题
解决方案
冷却液泄漏问题及解决方案
冷却液泄漏问题
冷却液泄漏不仅会污染环境，还会导致模具过早失效。
解决方案
燃气轮机的冷却系统设计
燃气轮机的冷却系统设计燃气轮机作为一种先进的动力装置，在能源、航空航天、工业等领域发挥着重要作用。
然而，在其运行过程中，会产生极高的温度，这对燃气轮机的部件性能和寿命构成了严峻挑战。
为了确保燃气轮机的安全可靠运行，高效的冷却系统设计至关重要。
燃气轮机的工作环境极其恶劣，其内部的燃烧室和涡轮部件在运行时会承受高达数千摄氏度的高温。
这些高温不仅会导致部件材料的强度降低、蠕变加剧，还会加速氧化和腐蚀等化学过程，从而严重缩短部件的使用寿命。
因此，冷却系统的主要任务就是将这些高温部件的温度控制在材料所能承受的范围内，以保证燃气轮机的性能和可靠性。
在燃气轮机的冷却系统设计中，首先需要考虑的是冷却介质的选择。
常见的冷却介质包括空气、水和蒸汽等。
空气冷却具有系统简单、成本低的优点，但冷却效果相对较弱。
水冷却能够提供更强的冷却能力，但系统复杂，且存在漏水的风险。
蒸汽冷却则在高温下具有较好的性能，但对系统的密封和控制要求较高。
冷却系统的结构设计也是关键环节之一。
对于燃烧室，通常采用气膜冷却的方式，即在燃烧室壁面上形成一层低温气体薄膜，以阻隔高温燃气的直接冲刷。
涡轮叶片则常采用内部冷却通道结合外部气膜冷却的方式。
内部冷却通道的设计需要考虑流体流动的均匀性和换热效率，通过合理布置肋片、扰流柱等结构来增强换热。
外部气膜冷却则需要精确控制气膜的分布和覆盖范围，以达到最佳的冷却效果。
在冷却系统的设计中，还需要充分考虑热传递的原理。
热传递主要有三种方式：热传导、热对流和热辐射。
在燃气轮机的冷却系统中，这三种方式往往同时存在。
例如，在涡轮叶片内部，热传导通过叶片材料将热量从高温区域传递到低温区域；而在冷却通道中，热对流则是主要的换热方式，冷却介质与叶片表面的对流换热将热量带走；此外，燃气轮机部件表面向周围环境的热辐射也不可忽视。
为了实现有效的冷却，冷却系统的流量和压力控制也至关重要。
通过精确的流量分配，可以确保各个需要冷却的部位都能得到足够的冷却介质。
冷板式液冷电源冷却结构方案
冷板式液冷电源冷却结构方案一、引言随着科技的不断发展，电子设备的性能越来越强大，功率密度也在不断提高。
然而，高功率密度的电子设备在运行过程中会产生大量的热量，如果不能有效地散热，将会对设备的稳定运行和使用寿命产生严重影响。
因此，如何有效地降低电子设备的温度，提高其散热性能，已经成为了当前电子技术发展的一个重要课题。
液冷技术作为一种高效的散热方式，已经在许多领域得到了广泛的应用。
本文将对冷板式液冷电源冷却结构方案进行详细的介绍。
二、冷板式液冷电源冷却结构方案冷板式液冷电源冷却结构方案主要包括以下几个部分：冷板、冷却液、水泵、散热器和温度控制系统。
1. 冷板冷板是液冷电源冷却结构的核心部件，其主要作用是将热量从电源内部传导到冷却液中。
冷板通常采用高导热性能的材料制成，如铜、铝等。
为了提高冷板的散热效果，可以采用微通道、热管等技术对冷板进行优化设计。
2. 冷却液冷却液是液冷系统中的传热介质，其主要作用是将热量从冷板传递到散热器。
常用的冷却液有水、油、氟化碳等。
在选择冷却液时，需要考虑其导热性能、化学稳定性、热膨胀系数等因素。
此外，为了提高冷却液的散热效果，还可以采用添加纳米颗粒、表面活性剂等方法对冷却液进行处理。
3. 水泵水泵是液冷系统中的循环动力设备，其主要作用是驱动冷却液在冷板、散热器之间循环流动。
水泵的选择需要考虑其流量、扬程、效率等因素。
为了提高水泵的运行效率，可以采用变频调速、永磁同步电机等技术对水泵进行优化设计。
4. 散热器散热器是液冷系统中的散热设备，其主要作用是将冷却液中的热量散发到环境中。
散热器的类型有很多，如风冷散热器、水冷散热器等。
在选择散热器时，需要考虑其散热面积、散热效率、噪音等因素。
为了提高散热器的散热效果，可以采用增加散热翅片、改变散热器形状等方法对散热器进行优化设计。
5. 温度控制系统温度控制系统是液冷电源冷却结构的重要组成部分，其主要作用是根据电源的温度变化自动调节冷却系统的运行状态。
液冷散热系统结构设计
液冷散热系统结构设计引言：随着电子设备的不断发展，如今计算机、手机、服务器等设备的性能日益提升，但由此带来的散热问题也变得越来越严重。
为了保证设备的正常运行，液冷散热系统应运而生。
本文将对液冷散热系统的结构设计进行详细介绍。
一、散热系统的概述散热系统是指将电子设备产生的热量转移到周围环境中，以保持设备的温度在可接受的范围内。
传统的散热系统主要采用风冷方式，即通过风扇将热风排出设备。
然而，随着设备功率的不断增加，风冷系统已经无法满足散热要求，因此液冷散热系统应运而生。
二、液冷散热系统的结构设计液冷散热系统由散热器、泵、冷却液和管道组成。
散热器是液冷散热系统的核心部件，其作用是将设备产生的热量传递给冷却液。
泵的作用是将冷却液循环送至散热器，以保证热量的传递。
冷却液是液冷散热系统的介质，一般采用高导热性的液体，如水或液态金属。
管道则连接散热器、泵和冷却液，起到传递冷却液的作用。
三、液冷散热系统的工作原理液冷散热系统的工作原理类似于传统的风冷系统，只是介质从空气变为了液体。
当设备产生热量时，散热器通过密集的散热片将热量传递给冷却液。
然后，泵将冷却液循环送至散热器，冷却液经过散热器吸收热量后再次回到泵，形成循环。
通过这样的循环过程，液冷散热系统可以将设备产生的热量有效地转移出去，保持设备的温度在可接受的范围内。
四、液冷散热系统的优势相比传统的风冷系统，液冷散热系统具有以下几个优势：1. 散热效率高：液冷散热系统采用液体作为介质，导热性能更好，可以更快速地将热量传递出去，提高散热效率。
2. 噪音低：相比风冷系统的风扇噪音，液冷散热系统的泵声音较小，能够提供更加安静的工作环境。
3. 体积小：液冷散热系统不需要大型散热风扇，可以减小设备体积，提高设备的集成度。
4. 散热效果稳定：液冷散热系统的散热效果不受环境温度和气流的影响，能够稳定地保持设备的温度。
五、液冷散热系统的发展趋势随着电子设备功率的不断提高，液冷散热系统将会越来越广泛地应用于各个领域。
主轴冷却结构
主轴冷却结构主轴冷却结构是一种用于散热的设计方案，它能有效地降低设备温度，保证设备正常运行。
主轴冷却结构的设计原理是通过冷却剂在主轴和轴承之间形成薄膜，从而降低摩擦和磨损，同时将产生的热量快速传导到冷却剂中，保持设备的稳定性和可靠性。
主轴冷却结构的核心部件是冷却系统，它由冷却剂、冷却器和管道组成。
冷却剂是主轴冷却结构的重要组成部分，它具有良好的导热性能和稳定的化学性质。
冷却器通过流通冷却剂来吸收和散发热量，保持设备的正常工作温度。
管道则负责将冷却剂输送到主轴和轴承之间，形成冷却薄膜，起到冷却和润滑的作用。
主轴冷却结构的优点是能够有效地降低设备的温度，延长设备的使用寿命。
在高速运转的设备中，主轴和轴承之间产生的摩擦会产生大量的热量，如果不能及时散发，会导致设备温度升高，从而影响设备的性能和稳定性。
而主轴冷却结构通过冷却剂的流动和传导，可以快速将热量带走，保持设备的稳定性。
主轴冷却结构还具有节能环保的特点。
由于主轴冷却结构能够及时散发热量，减少摩擦产生的热量损失，因此可以降低设备的能耗。
与传统的散热方式相比，主轴冷却结构不仅能够提高设备的工作效率，还能够减少能源的消耗，降低对环境的影响。
在实际应用中，主轴冷却结构可以广泛应用于高速切削机床、数控机床、精密磨床等设备上。
通过合理的设计和调试，可以使设备在长时间高速运行的过程中保持稳定的温度，提高设备的加工精度和生产效率。
主轴冷却结构是一种重要的散热设计方案，它能够有效地降低设备温度，保证设备的正常运行。
主轴冷却结构具有优异的散热性能、节能环保的特点，广泛应用于各种高速设备中。
通过合理的设计和调试，可以提高设备的稳定性和可靠性，提高生产效率，降低能耗，为工业生产做出贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模具
喷泉式冷却水道不仅可用于单个小型芯，也 可用于多个小型芯的串（并）联冷却。 图3.9+6为并联喷泉式型芯冷却水道
图3.9+6 并联喷泉式型芯冷却水道
模具
④螺旋式型芯冷却水道（图3-9-13） 对于大直径圆柱型 芯，可在型芯内开大圆 孔，孔中压入中心有进 水孔外壁有螺旋槽的 “芯柱”构成螺旋式型 芯冷却水道。 冷却水从中心孔引 向芯柱顶端，沿螺旋槽 流下进行热交换后从芯 柱底部流出，可获得极 佳的效果
模具
①单层外接直通式 外接直通式冷却水道是在模板上打直通孔与 模外软管连接构成单回路或多回路。这种冷却水 道加工容易，但冷却水道不是围绕型腔设置，在 成型过程中，制品的散热不太均匀。
图3.9+2 外接直通式冷却水道
模具
②单层平面回路式 平面回路式冷却水 道通常采用打相交直 孔，镶入挡板、堵头 等控制冷却水流向的 方法构成模内回路。 根据具体情况也可 设计成单回路或多回 路。 这种水道排列对于 模腔的散热略好于外 接直通式。
模具
⑥冷却水道要便于加工装配 冷却水道结构设计必须注意其加工工艺性， 要易于加工制造，尽量采用钻孔等简单加工工艺。 对于镶装组合式冷却水道还要注意水路密封， 防止冷却水漏入型腔造成型腔锈蚀。
模具
2、冷却系统常用结构形式 、
如上所述，模具冷却系统要求根据塑件的形 状、型腔内的温度分布等合理设计，但受模具上 各种结构（顶杆孔、型芯孔、螺钉孔、镶拼接缝 等）的限制，只能在满足结构设汁的情况下开设 冷却水道。由于塑件的形状多种多样，模具结构 各不相同，冷却系统结构也是千变万化的，设计 者需根据实际情况灵活掌握。 下面介绍几种在型腔、型芯上设置冷却系统 的常用结构形式，供设计时参考。
模具
④螺旋式冷却水道 在圆形镶件外表面加工螺旋槽，并将其进出 口通过模板与模外连通，构成螺旋式冷却水道 。
模具
⑤多层平面回路式冷却水道 沿型腔深度方向布置多层平面回路式冷却水道。
多层平面 平面回路式冷却水道 图3.9+4 多层平面回路式冷却水道
沿型腔深度方向布置多层平面回路式或外 接直通式冷却水道。
模具
①模具安装在注射机上后，模具上的水嘴不 能正对着注射机的拉杆，以免安装水管困难。 ②模具上的水嘴最好装在注射机非操作侧， 以免影响操作。 ③卧式注射机用模具，水嘴不要设置在模具 顶端，以免在拆装水管时残留的冷却水流入型腔。 ④对于自动成型的卧式注射机用模具，水嘴 不要安装在模具底面，以免水管妨碍制品的脱落， 影响自动成型。 ⑤动、定模的水嘴不能相互靠得太近，以便 于水管的安装固定。
模具
①单层冷却回路 对于直接加工在模板上的低矮型芯，采用加 工在模板上的外接直通式或平面回路式单层冷却 回路，图3-9-9。 对于采用拼镶结构的低矮大型芯，可在型芯 上加工平面回路式单层冷却回路，图3-9-10。 ②钻孔式型芯冷却水道 对于中等高度的较大型芯，可采用在型芯上 钻斜孔的方法构成冷却回路，图3-9-11、图3-95d。
模具
图3-9-10 ： 浅壳类塑件 定模钻孔、 动模组合型 芯铣槽。
模具
图3-9-11：中等深度壳类塑件。凹模距型腔等 距离钻孔，凸模钻斜孔得到和塑件形状类似的回 路。
模具
图3.9+1：深腔制品。凸凹模均采用组合式，车螺 旋槽冷却，从中心进水，在端面（浇口处）冷却 后沿环绕成型零件的螺旋形水道顺序流出模具。
单层环槽式单回路
模具
单层环槽式单回路 环槽式水路用 于镶件紧邻的 多腔模，将模 板上的环形槽 连通。
模具
多层冷却回路 对于型腔较深的模具，常采用多层回路式冷 却水道。 采用圆形镶件镶拼的深腔模，在型腔镶件外 表面加工螺旋槽，并将其进出口通过模板与模外 连通，构成的螺旋式冷却水道（图3-9-22）,相当 于模内互连的多层冷却回路。 型腔直接加工在模板上的深腔模和非圆形镶 件镶拼的深腔模，通常采用多层外接直通式或平 面回路式冷却水道（图3.9+4、图3.9+5） ，各 层可各自独立，也可用软管在模外互连。
⑤隔板式型芯冷却水道 在型芯上沿型芯轴向打盲孔，孔与孔间铣连 通槽，孔中镶入比孔深略短的隔板，就构成了隔 板式型芯冷却水道。 水从隔板一边流入另 一边流出，在经连通槽依 次进入相邻的孔。 隔板式型芯冷却水道 可用于单个细高型芯的冷 却，也可用于多个细高型 芯的串联冷却，以及各种 异型型芯的周圈或整体冷 却。
模具
模具
2）凸模（型芯）冷却水道的设置
在塑件成型过程中，型芯总是被温度高、导 热性差的塑料包围着，型芯的热量很难通过自然 对流、辐射的方式散发。因此，型芯的散热问题 比型腔更关键。也正是因为型芯被塑件包围，不 便与模外连通，所以型芯中冷却水道的设置也更 困难。 通常，型芯中冷却水道的设置有下列几种方 式。
模具
模具
隔板式型芯冷却水道
⑥型芯传导冷却
模具
在对于特别细小无法开设冷却水道的型芯， 可用铍铜合金等导热性良好的材料制造或镶入构 成导热型芯，并使冷却水直接与导热型芯接触。 使热量经导热型芯传导并由冷却水带走。
模具
3、冷却水道的密封及水嘴连接 、
1) 冷却水道的密封
模具中的冷却水道经常要穿越不同模具零件 的结合处，如模板与模板、模板与型芯（或型腔） 镶件等。这些地方会因配合间隙的存在而产生冷 却水泄漏现象。为避免泄漏现象的发生，必须处 理好冷却水道的密封问题。 通常采用O型圈对模具结构中那些冷却水道 将通过的结合处实行密封。密封用O型圈的选用 及使用中需注意的问题和要求与通用机械中的密 封设计相同，不再赘述。
模具
1）凹模冷却水道的设置
单层冷却回路 对于型腔较浅的模具，通常采用单层冷却回 路。 凹模直接加工在模板上的浅腔模具多采用外 接直通式（图3.9+2）或平面回路式（图3-9-18、 3-9-19、3-9-20）的单层冷却回路。 采用拼镶结构的模具多采用环槽式（图3.9+3、 3-9-21、3-9-23） 。
模具
当塑件壁厚不均匀时，厚壁处冷却水通道要 适当靠近型腔，如图3-9-4，c比d好。
③水料并行，强化浇口处的冷却 成型时高温的塑料熔体由浇口充入型腔， 浇口附近模温较高、料流末端温度较低。 将冷却水入口设在浇口附近，使冷却水总 体流向与型腔内物料流向趋于相同（水料并 行），冷却比较均匀。
模具
模具
模具
①冷却水孔数量尽量多、尺寸尽量大 型腔表面的温度与冷却水孔的大小、疏密关 系密切。冷却水孔孔径大、孔间距小，型腔表面 温度均匀，如图3-9-3所示。
模具
②冷却水孔至型腔表面距离要适宜 孔壁离型腔的距离要适宜，一般大于10mm， 常用12~15mm。 太近，型腔表面温度不均匀， 参见图3-9-3d ；太远，热阻大，冷却效率低。 当塑件壁厚均匀时，各处冷却水孔与型腔表 面的距离最好相同，如图3-9-4，a比b好。
模具
③喷泉式型芯冷却水道（图3-9-12） 在型芯中间装一个 喷水管，进水从管中喷 出后再向四周冲刷型芯 内壁，如图所示。 低温的进水直接作 用于型芯顶部（中心进 浇的浇口处），冷却效 果好。这种方式特别适 合冷却细长的圆形型芯。
模具
喷泉式冷却水道也可用于较粗大异型型芯的 冷却， 方法是在喷水管出口端设一边缘开口的隔 板，控制回水流向（图3-9-15） 。
模具
模具
④入水与出水的温差不可过大 如果入水温度和出水温度差别太大，会使模 具的温度分布不均。为取得整个制品大致相同的 冷却速度，需合理设置冷却水通道的排列形式， 减小入出水温差。如图3-9-6，a形式会使入水与 出水的温差大，b形式相对较好。
模具
⑤冷却水孔布置要合理 冷却水通道尽可能按照型腔形状布置，塑件 的形状不同，冷却水道位置也不同，例如： 图3-9-9： 扁平塑件， 侧面进浇。 动定模均 距型腔等距 离钻孔。
单层平面双回路
模具
模具
单层平面双回路
模具
③环槽式 环槽式冷却 水道是在模板上 打孔与加工在镶 件或模板上的环 形槽连接构成单 回路或多回路。 这种冷却水 道正好围绕镶件 分布，对于模腔 的散热较好。 单层环槽式 双回路
图9+3 环槽式冷却水道
模具
在模板上打孔将镶件或模板上的环形槽串连，构 成用于镶入式多腔模的环槽式水路。
模具
2) 水管与模具的连接
模具冷却系统设计中需要注意的另一个问题， 是冷却水管与模具的连接，即水嘴的安装要求。 这一问题看上去很小，但是如果处理不当的话， 会给用户带来许多不必要的麻烦。 因此，模具设计者在开始设计冷却系统时， 就应该充分考虑“连接”这一环节。 设置模具冷却水道的水嘴（出、入水口）在 模具上的位置时，应注意以下问题：
