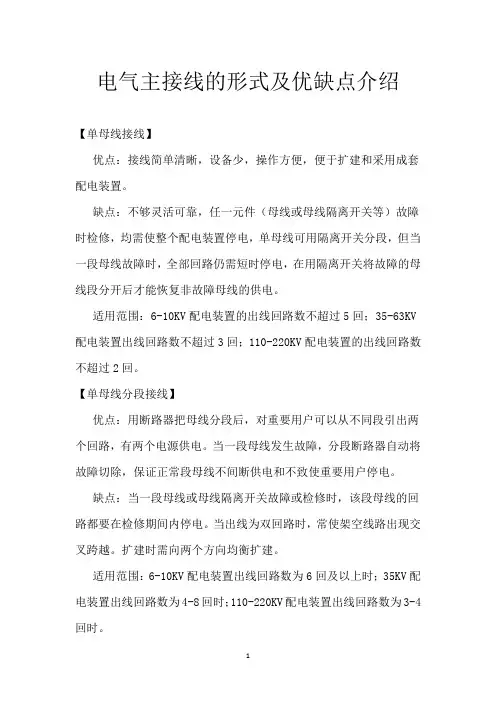

电气主接线的形式及优缺点介绍【单母线接线】优点：接线简单清晰，设备少，操作方便，便于扩建和采用成套配电装置。

缺点：不够灵活可靠，任一元件（母线或母线隔离开关等）故障时检修，均需使整个配电装置停电，单母线可用隔离开关分段，但当一段母线故障时，全部回路仍需短时停电，在用隔离开关将故障的母线段分开后才能恢复非故障母线的供电。

适用范围：6-10KV配电装置的出线回路数不超过5回；35-63KV 配电装置出线回路数不超过3回；110-220KV配电装置的出线回路数不超过2回。

【单母线分段接线】优点：用断路器把母线分段后，对重要用户可以从不同段引出两个回路，有两个电源供电。

当一段母线发生故障，分段断路器自动将故障切除，保证正常段母线不间断供电和不致使重要用户停电。

缺点：当一段母线或母线隔离开关故障或检修时，该段母线的回路都要在检修期间内停电。

当出线为双回路时，常使架空线路出现交叉跨越。

扩建时需向两个方向均衡扩建。

适用范围：6-10KV配电装置出线回路数为6回及以上时；35KV配电装置出线回路数为4-8回时；110-220KV配电装置出线回路数为3-4回时。

【单母分段带旁路母线】这种接线方式在进出线不多，容量不大的中小型电压等级为35-110KV的变电所较为实用，具有足够的可靠性和灵活性。

【桥型接线】1、内桥形接线优点：高压断器数量少，四个回路只需三台断路器。

缺点：变压器的切除和投入较复杂，需动作两台断路器，影响一回线路的暂时停运；桥连断路器检修时，两个回路需解列运行；出线断路器检修时，线路需较长时期停运。

适用范围：适用于较小容量的发电厂，变电所并且变压器不经常切换或线路较长，故障率较高的情况。

2、外桥形接线优点：高压断路器数量少，四个回路只需三台断路器。

缺点：线路的切除和投入较复杂，需动作两台断路器，并有一台变压器暂时停运。

高压侧断路器检修时，变压器较长时期停运。

适用范围：适用于较小容量的发电厂，变电所并且变压器的切换较频繁或线路较短，故障率较少的情况。

GIS常用主接线形式介绍

图５外桥接线
１．双母线接线：种接线方式主要用于负荷大、荷性质重要、５该负出采用桥式接线。以变压器为界，联断路器在两个进线断路器之内为母线回路多、可靠性要求高的发电厂或大型变电站。每条线路都通过一内桥接线．两个进线断路器之外为外桥接线。与单母线分段接线相在个断路器和两个隔离开关分别接到两条母线上，线检修时，利用母可比，了两台断路器，有所降低。少成本内桥接线适用于故障几率较高的隔离开关将线路倒到另一条母线上。有以下特点：１可轮流检修母具（）长线路和主变压器不需要经常操作的变电所。桥接线适用于故障几外线而不会引起供电的中断，２当工作母线故障时，通过备用母线供（）可率较低的短线路和主变压器经常操作的变电所。因外桥接线方式容易电。不会引起大面积停电的事故。但其接线方式复杂，电保护要求继因故障造成大面积的停电，用很少。应高．以整体投资高。所
图１线路一变压器组合接线
１２单母线不分段接线：当变电站进出线较多时，采用此种接线方．式。有两路进线时，般一路供电、路备用。优点是接线简单、资一一投省，母线发生故障时，部配电装置需要停电，在可靠性、活性当全存灵较低的缺点。

水电厂的主接线方式及主要一次设备

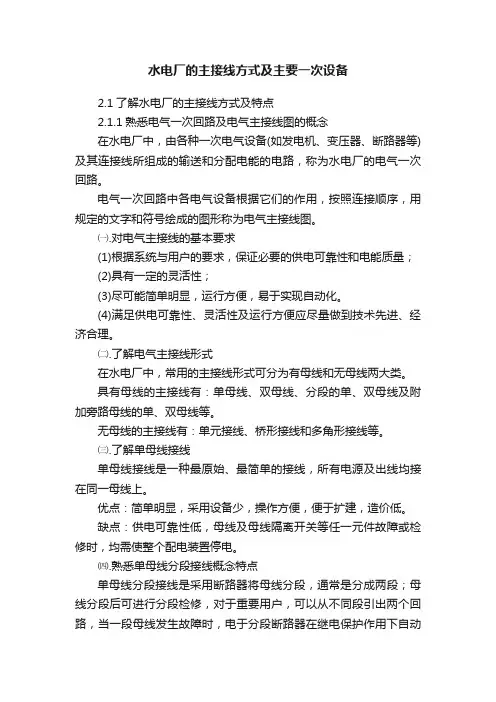

水电厂的主接线方式及主要一次设备2.1了解水电厂的主接线方式及特点2.1.1熟悉电气一次回路及电气主接线图的概念在水电厂中，由各种一次电气设备(如发电机、变压器、断路器等)及其连接线所组成的输送和分配电能的电路，称为水电厂的电气一次回路。

电气一次回路中各电气设备根据它们的作用，按照连接顺序，用规定的文字和符号绘成的图形称为电气主接线图。

㈠.对电气主接线的基本要求(1)根据系统与用户的要求，保证必要的供电可靠性和电能质量；(2)具有一定的灵活性；(3)尽可能简单明显，运行方便，易于实现自动化。

(4)满足供电可靠性、灵活性及运行方便应尽量做到技术先进、经济合理。

㈡.了解电气主接线形式在水电厂中，常用的主接线形式可分为有母线和无母线两大类。

具有母线的主接线有：单母线、双母线、分段的单、双母线及附加旁路母线的单、双母线等。

无母线的主接线有：单元接线、桥形接线和多角形接线等。

㈢.了解单母线接线单母线接线是一种最原始、最简单的接线，所有电源及出线均接在同一母线上。

优点：简单明显，采用设备少，操作方便，便于扩建，造价低。

缺点：供电可靠性低，母线及母线隔离开关等任一元件故障或检修时，均需使整个配电装置停电。

㈣.熟悉单母线分段接线概念特点单母线分段接线是采用断路器将母线分段，通常是分成两段；母线分段后可进行分段检修，对于重要用户，可以从不同段引出两个回路，当一段母线发生故障时，电于分段断路器在继电保护作用下自动将故障段迅速切除，从而保证了正常母线不间断供电和不致使重要用户停电。

单母线分段接线既具有单母线接线简单清晰、方便经济的优点，又在一定程度上提高了供电可靠性。

但它的缺点是当一段母线隔离开关故障或检修时，该母线上的所有回路都要长时间停电，所以其连接回路数一般可比单母线增加一倍。

㈤.熟悉桥形接线概念特点当有两台变压器和两条线路时，在变压上，在其中间加一连接桥则成桥形接线，按照连接桥断路器的位置，可分为内桥和外桥两种接线。

电工接线方法

电工接线方法
电工接线有很多不同的方法，下面将介绍其中几种常见的方法。

1. 平行接线法：平行接线法是将不同电器的正极和负极分别连接在一起的一种方法。

通过将电器的正极与一个导线相连，再将另一个导线连接到电器的负极，可以实现电流的顺利流通。

2. 串联接线法：串联接线法是将多个电器按顺序连接起来的一种方法。

通过将一个电器的负极与下一个电器的正极相连，再将下一个电器的负极与下下一个电器的正极相连，以此类推，可以实现电流在这些电器之间的依次流动。

3. 并联接线法：并联接线法是将多个电器同时连接在一个电源上的一种方法。

通过将所有电器的正极连接在一起，再将所有电器的负极连接在一起，可以确保每个电器都能获得相同的电压，同时工作。

4. 三相接线法：三相接线法是在三相供电系统中常用的一种方法。

通过将三个电源连接到三个负载上，可以实现高效的功率传输。

在三相接线中，通常使用星型或三角形连接方式来连接电源和负载。

这些是电工常用的一些接线方法，不同的场景和需求会选择不同的接线方式。

在进行接线时，务必注意保证接线的牢固性，避免短路和漏电等安全问题的发生。

变电所常见进线及主接线方式

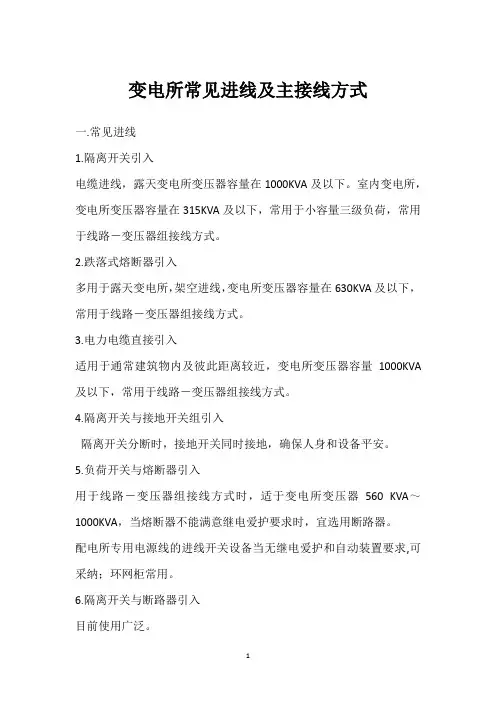

变电所常见进线及主接线方式一.常见进线1.隔离开关引入电缆进线，露天变电所变压器容量在1000KVA及以下。

室内变电所，变电所变压器容量在315KVA及以下，常用于小容量三级负荷，常用于线路－变压器组接线方式。

2.跌落式熔断器引入多用于露天变电所，架空进线，变电所变压器容量在630KVA及以下，常用于线路－变压器组接线方式。

3.电力电缆直接引入适用于通常建筑物内及彼此距离较近，变电所变压器容量1000KVA 及以下，常用于线路－变压器组接线方式。

4.隔离开关与接地开关组引入隔离开关分断时，接地开关同时接地，确保人身和设备平安。

5.负荷开关与熔断器引入用于线路－变压器组接线方式时，适于变电所变压器560 KVA～1000KVA，当熔断器不能满意继电爱护要求时，宜选用断路器。

配电所专用电源线的进线开关设备当无继电爱护和自动装置要求,可采纳；环网柜常用。

6.隔离开关与断路器引入目前使用广泛。

7.增加避雷器引入架空进线及电缆进线30m引入。

二.6～10KV配电所常见主接线1.单电源单母线不分断接线适用于三级负荷供电，如有备用电源时也可对二级负荷供电。

a.优点：线路简洁，使用设备少，造价低；b.缺点：供电的牢靠性和敏捷性差，母线或母线隔离开关故障检修时造成用户停电。

2.双电源单母线不分断接线（明备用）用在负荷较大的二级负荷或负荷较小的一级负荷，若为一级负荷，备用电源应采纳自动投入方式。

3.双电源单母线分断接线（明备用）某段母线故障和检修时，不影响另段母线正常运行，系统相对敏捷些。

4.双电源单母线分断接线（暗备用）常用在大型民用建筑中，每路进线应能带全部一级负荷及重要二级负荷，常取总负荷的70％。

5.环网接线相当于双电源树干式供电，一般采纳开口运行，通常采纳以负荷开关为主的高压环网柜。

虽牢靠性高些，但继电爱护简单整定协作困难，而且查找故障麻烦，一般用在比较密集的居民小区，小型加工工业等三级负荷或容量较小的二级负荷。

主接线的基本接线形式

（2）灵活性好，扩建方便 1）各电源可任意分到一组母线上适应系统调度 2）运行方式多——单母运行、单母分段运行（母联断路器闭合进出线分别接到两组母线上）和固定连接运行（母联断路器闭合，电源与荷均分两组母线上）。（3）经济性差，操作不方便（QS既是隔离电器又作为改变运行时的操作电器）倒母线操作步骤（按两个”先通后断”）： 1）检查备用母线是否完好先合母联两侧的隔离开关，后合母联断路器，若母联断路器不跳闸，备母完好。则 2）先合备用母线侧的WQS，后断工作母线侧WQS； 3）先断母联QF，后断其两侧QS。此工作母线处于不带电状态，接入三相短路接地线，可对其检修。说明：因母联连接两组母线，步骤2）的WQS依次合、断只是转移电流不会产生电弧
4）双母四分段带旁母接线容量大、进出线多，变电所或电厂的升高电压级接线。焦作电厂的220kV主接线用之。
缺点：母线故障或检修时，造成厂所短时停电或部分短时停电。
怎样克服此缺点呢？须采用一个半断路器（3/2）接线。
3.一个半断路器接线（3/2）每两回路通过三台断路器接在两组母线上的接线形式。特点(相对双母线)： 1）供电可靠性高母线故障不停电; 检修断路器不停电 2）灵活且操作方便
具有汇流接线形式，接线复杂、占地面积大；当进出线少时应采用占地面积少、接线简单的无汇流母线形式。
二、无汇流母线的电气主接线
1.单元接线发电机与变压器直接连接成一个单元，组成发电机-变压器组，无发电机电压母线的接线。
特点可限制发电机电压下短路电流和节省断路器
2.桥形接线当有两台变压器和两条线路采用，按桥断路器的位置，分为内桥和外侨。 1）内桥接线桥断路器位于变压器侧，线路中有断路器的桥接线。特点1）正常操作时，线路投切方便，变压器不方便。

500kV电网和600MW机组常用主接线—3／2接线分析

５０ｋ０Ｖ电网己成为主要电网、单机６０Ｍ容量的０Ｗ装机己成为当前主流装机。
电气主接线是指在发电厂、电站和电网中各变
Ｍ分两期建成，Ｗ，一期、二期分别为２× ０Ｗ，６０Ｍ一期工程只有两台发电机和两回出线，只构成两串３／
于某种原因在某位置出现另一噗接地时，形成闭合回路，则正常接地的引线上就会有环流，这就是人们常说的铁芯多点接地故障。变压器的铁芯多点接地后，一方面会造成铁芯局部短路过热，严重时，会造成铁芯局部烧损，酿成更换铁芯硅钢片的重大故障；另一方面由于铁芯的正常接地线产生环流，引起变压器局部过热，也可能产生放电性故障。有关统计
电网和６０Ｍｗ机组主接线中最普遍使用的接线方式，０本文对一个半断路器接线方式在各种情况下的优缺点及其它问题进行讨论分析。关键词电气主接线５０ｋ０Ｖ电网６０ＭＷ机组０３２／接线一个半断路器接线
随着电厂装机容量和电网输送能力不断增大，
缘。因此，芯必须有一点可靠接地。如果铁芯由铁
铁芯接地故障。１２监视接地线中环流．对铁芯或夹件通过小套管引起接地的变压器，应监视接地线中是否有环泫，如有，则要使变压器停
运，测量铁芯的绝缘电阻。
１３气相色谱分析．
上，进线和出线两个回路之间的断路器称为联络断
路器。
Ｌｌ
：Ｏｌ５
５４：０
：０５２
５ｏ５：

变电所电气主接线方式

主接线图(原理接线图)表示电能由电源分配给用户的主要电路，图中应表示出与该电路所有相关的电气设备及其相互联接关系。

由于三相交流电力装置中各相连接方法相同，所接的电气设备也一样，因此，主接线图通常以单线图形式出现，表示电气设备的单相联接方式。

对变电所电气主接线的基本要求为安全、可靠、灵活、经济。

安全包括设备运行安全和人身安全。

要满足这一点，必须按照国家标准规定、力求设计规范，并正确选择电气设备。

所设计的保护系统既要满足正常运行监视功能，又要满足故障情况下的检测保护功能。

可靠就是变电所的主接线应能满足各级负荷的不中断供电的要求。

例如，可将供、配电装置分段联接，互为备用；当部分装置发生故障时，故障部分被自动切除，而其余部分仍保持工作，为了使供电系统工作可靠，接线方式应力求简单清晰。

灵活指的是利用最少的切换操作，实现符合工况要求的运行方式。

检修时操作简单、安全，又不致中断供电等。

经济是指在满足技术要求的条件下，尽量减少初投资和年运行费用。

变电所主接线图方案的选取和负荷等级密切相关，一、二类负荷往往要求两路电源进线或采用专线供电方案。

（1）高压断路器(或称高压开关) 线路正常时，用其来接通、切断负荷电流；线路故障(短路)时，用来切断巨大的短路电流。

断路器具有良好的灭弧装置，具有较强的灭弧能力。

按灭弧介质划分，断路器分为油断路器(SN)、六氟化硫（SF6）、真空断路器(ZN)等多种类型；图3-1a)为六氟化硫（SF6）断路器，b)为真空断路器的结构图。

（2）高压熔断器在线路故障(短路)时，用来切断强大的短路电流。

在某些情况下，熔断器可与负荷开关或隔离开关配合使用，取代价格昂贵的高压断路器，以节约工程投资。

图3-2为高压熔断器外形结构图；b)跌落式熔断器常用于户外，但不适宜易燃、易爆场所使用。

（3）负荷开关线路正常时，用来接通或切断负荷电流；负荷开关只有简易的灭弧装置，其灭弧能力有限，不能用来切断短路电流。

负荷开关在断开后具有明显的断开点,见图3-3。

关于变电站主接线常用方式的类比分析

关于变电站主接线常用方式的类比分析摘要：根据不同的电压等级、负荷要求、设备情况等，变电站的电气主接线方式也分为很多种。

文章将对几种常用的电气主接线方式的优缺点进行探讨，并对不同等级的电站如何选择电气主接线方式进行分析。

关键词：电压等级；接线方式；优缺点电气主接线常见的有八种接线方式，即线路变压器组接线、桥形接线、多角形接线、单母线分段接线、双母线接线、双母线分段接线、双母线带旁路接线、3/2断路器接线。

现在变电站较常用的是后五种方式，本文将通过类比的方法，将这几种接线方式进行比较，进而得出它们的优缺点。

电气主接线主要是指在电力系统中，根据不同的限制因素，如电压等级、输送便捷度、环境状况等而设计的传送电能的电路，它表明了高压电气设备之间，即发电机、变压器、母线、断路器、隔离刀闸、线路等的相互连接关系。

电气主接线连接方式的正确与否对整个电力系统以及变电站的供电可靠性、运行灵活性、检修方便性和经济合理性起着关键作用，同时也对变电站一次电气设备的选择、输配电装置的布局、继电保护调试方案的拟定有很大影响。

因此，合理确定主接线方案十分重要。

1 不同电气主接线方式优缺点分析及相互比较1.1 单母线分段接线与双母线接线单母线分段接线是用断路器将母线分段，分段后母线和母线隔离开关可分段轮流检修。

对重要用户，可从不同段母线引双回路供电。

这种接线不仅简单、清晰，而且采用设备少、操作方便、扩容容易、可靠性较高。

缺点一是当分段断路器故障时，影响无电源段供电；二是母线和母线隔离开关检修时，连接在该段母线上的元件都要在检修期间停电。

双母线接线是为克服单母线分段接线在母线和母线隔离开关检修时，相应段母线上连接的元件都要在检修期间停电的缺点而发展起来的。

这种接线，每一元件通过一台断路器和两组隔离开关连接到两组母线上，两组母线间通过母联断路器连接。

根据需要，每一元件可通过母线隔离开关连接到任一条母线上。

双母线接线比单母线接线具有更高的可靠性和灵活性，主要体现以下几点：①当线路故障，断路器拒动或母线故障，将非永久性故障元件切换到无故障母线，可迅速恢复供电，故只需停一条母线及所连接的元件即可。

高铁变电所主接线的作用及识读—常见电气主接线识读

四、单母线接线
1.不分段的单母线接线 2.单母线隔离开关分段接线 3.单母线断路器分段接线 4.单母线带旁路母线接线 5.简化了的单母线带旁路母线接线
四、单母线接线
1.不分段的单母线接线基本环节：电源、线路、开关、母线母线作用：汇聚和分配电能的作用 QF的作用：开断和关合负荷和故障电流 QS的作用：明显开断点，隔离电压
四、单母线接线
2.单母线隔离开关分段接线
若任一段母线(I段或Ⅱ段)及其母线隔离开关停电检修，可以通过事先断开分段隔离开关QS1，使另一段母线的工作不受影响。
但当分段隔离开关QS1投入，两段母线同时运行期间，若任一段母线发生故障，仍将造成整个配电装置的短时停电。只有在用分段隔离开关QS1将故障段母线隔开后，才能恢复非故障段母线的运行。
分接所
中心所
监控计算机内变电所主接线
某高铁变电所主接线
一、桥式线接
1.桥型接线述概 2.内桥接线 3.外桥接线
一、桥式线接
当只有两台主变压器和两条电源进线线路时，可以采用如图所示的接线方式。这种接线称为桥式接线，即在两组变压器—线路单元接线的升压侧增加一横向联接桥臂后的接线。
桥式接线的桥臂由断路器及其两侧隔开离关组成，正常运行时处于接通状态。根据桥臂的位置又可分为内桥接线、外桥接线和接线两种形式。
高铁变电所运行与维护（一次系统）
项目七、高铁变电所主接线识读
任务2、常支接线三单母线接线四单母线带旁路母线接线
2
牵引变电所高压侧与电力系统的连接
中心所
分接所
通过所
分接所
通过所
中心所：四路及以上进线，有系统功率穿越。通过所：两路进线，有系统功率穿越。分接所：两路进线，无系统功率穿越。

电气主接线各种连接方式优缺点-电气主接线常见8种接线方式优缺点分析

电气主接线各种连接方式优缺点作者：管理员发表时间：2010/5/27 22:20:57 阅读：次电气主接线主要是指在发电厂变电所的电力系统中,为满足预定的功率传送和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路、电路中的高压电气设备包括发电机、变压器、母线、断路器、隔离刀闸、线路等，它们的连接方式对供电可靠性、运行灵活性及经济合理性等起着决定性作用。

一般在研究主接线方案和运行方式时,为了清晰和方便,通常将三相电路图描绘成单线图，在绘制主接线全图时,将互感器、避雷器、电容器中性点设备以及载波通信用的通道加工元件(也称高频阻波器)等也表示出来。

1 电气主接线接线要求对一个电厂而言,电气主接线在电厂设计时就根据机组容量、电厂规模及电厂在电力系统中的地位等,从供电的可靠性、运行的灵活性和方便性、经济性、发展和扩建的可能性等方面,经综合比较后确定它的接线方式能反映正常和事故情况下的供送电情况，电气主接线又称电气一次接线图。

电气主接线应满足以下几点要求:(1)运行的可靠性:主接线系统应保证对用户供电的可靠性,特别是保证对重要负荷的供电。

(2)运行的灵活性:主接线系统应能灵活地适应各种工作情况,特别是当一部分设备检修或工作情况发生变化时,能够通过倒换开关的运行方式,做到调度灵活,不中断向用户的供电，在扩建时应能很方便的从初期建设到最终接线。

(3)主接线系统还应保证运行操作的方便以及在保证满足技术条件的要求下,做到经济合理,尽量减少占地面积,节省投资。

2 电气主接线常见8种接线方式优缺点分析2.1 线路变压器组接线线路变压器组接线就是线路和变压器直接相连,是一种最简单的接线方式，线路变压器组接线的优点是断路器少,接线简单,造价省，对变电所的供电负荷影响较大，其较适合用于正常二运一备的城区中心变电所。

2.2 桥形接线桥形接线采用4个回路3台断路器和6个隔离开关,是接线中断路器数量较少，也是投资较省的一种接线方式，根据桥形断路器的位置又可分为内桥和外桥两种接线，由于变压器的可靠性远大于线路,因此中应用较多的为内桥接线，若为了在检修断路器时不影响和变压器的正常运行,有时在桥形外附设一组隔离开关,这就成了长期开环运行的四边形接线。

5-2发电厂一次系统-主要电气设备及接线方式

(4) 母联兼旁路接线
QS QS QF
等同于 b, 但母联时旁路母线将处于带电状态
等同于a
QS2 w2 w
1
QS1
a.母线W1能带旁路
b.两组母线均能带旁路
c.设有旁路跨条
母联兼旁路就是一台断路器，既可做母联，又可做旁路。在正常方式下，开关作为母联开关运行，当某一开关有工作需要停电，其所带线路又不允许停电时，可通过倒闸操作实现代路的功能。 32-69
出线1
出线2 出线3
QSo
QSl
QF QSw
断路器
离开关
W
断路器QF: 用来接通或切断电路隔离开关QS:检修断路器时，形成一个明显的断口母线隔离开关:紧靠母线的隔离开关QSw 出线隔离开关:靠近线路的隔离开关QSl 接地隔离开关QSo:检修出线时闭合，代替安全接地线的作用.
7-69
隔离开关与断路器配合操作的原则
13-69
倒闸操作介绍
14-69
2、单母线分段接线
为避免单母线接线可能造成全厂停电的缺点，采用断路器（或隔离开关）将母线分段。母线分段后，可进行分段检修，减小母线故障的影响范围；对于重要用户，可以从不同段引出两个回路，可提高供电的可靠性和灵活性。
电源1 电源2
（1）两路电源一用一备时(明备用)，分段断路器接通运行。任一段母线故障，分段断路器可在继电保护装置作用下自动断开。（2）两路电源同时工作互为备用（暗备用）时，分段断路器则断开运行。任一电源故障，分段断路器可自动投入。

只有一台发电机和一台主变的中小型发电厂或变电所的6~220kV的配电装置。一般供三级负荷，两路电源进线的单母线可供二级负荷。

220kV变电站电气主接线设计

枢纽变电站电气主接线摘要：电能作为一种二次能源，是一种不能储存的能量。

电能的开发应用是人类征服自然过程中所取得的具有划时代意义的光辉成就，而现在，电能已成为工业生产不可缺少的动力，并广泛应用到生产部门和日常生活方面。

而电能的传输离不开变电站，电经过升压变电站、传输线路、降压变电站，然后才能到用户。

这其中变电站担当着一个极其重要的枢纽。

而对于枢纽变电站，它位于电力系统的枢纽点，电压等级一般为330kV及以上，联系多个电源，出现回路多，变电容量大；全站停电后将造成大面积停电，或系统瓦解，枢纽变电站对电力系统运行的稳定和可靠性起到重要作用。

本次《发电厂电气部分》课程设计的题目正是枢纽变电站的电气主接线设计，按照老师上课所将设计步骤，首先分析原始资料，通过分析拟建变电站的进出线方向和负荷等原始资料，从可靠性、安全性、经济性等其他方面的考虑，确定电气主接线方式，主变压器的容量、数量的确定，负荷分析及计算，以及短路电流的计算和变电所主要电气设备的选择（包括断路器，隔离开关，互感器等），并在选择时对电气设备进行了必要的计算和校验。

同时，针对本次设计，完成相应图纸的绘制。

目录内容提要 ........................................ 错误!未定义书签。

Summary (Ⅱ)1 概述 (1)1.1所址情况 (1)1.2变电站出线情况 (1)1.3变电站的基本数据 (1)2 电气主接线的设计 (2)2.1单母线接线及单母线分段接线 (2)2.2双母线接线及双母分段接线 (3)2.3主接线设计原则 (4)2.4主接线选择 (4)3 主变压器的选择 (6)3.1变压器台数选择 (6)3.2主变容量选择 (6)3.3主变压器型式的选择 (7)3.4主变压器的配置原则 (8)3.5主变压器选择结果 (9)4 变电站电气部分短路计算 (10)4.1短路计算目的及假定 (11)4.2各种短路电流计算步骤 (13)4.3短路计算过程 (14)5 导体和电气设备的选择 (20)5.1按正常工作条件选择电气设备 (20)5.2按短路状态校验 (20)5.3断路器及隔离开关的选择 (21)5.4互感器的选择 (30)5.5母线的选择 (35)5.6避雷器的选择 (40)总结 (47)参考文献 (48)附录 ........................................... 错误!未定义书签。

电气主接线各种连接方式优缺点-电气主接线常见8种接线方式优缺点分析

电气主接线应满足以下几点要求:(1)运行的可靠性:主接线系统应保证对用户供电的可靠性,特别是保证对重要负荷的供电。

(3)主接线系统还应保证运行操作的方便以及在保证满足技术条件的要求下,做到经济合理,尽量减少占地面积,节省投资。

二分之三电气主接线的简要介绍

二分之三电气主接线的简要介绍二分之三电气主接线是一种在电气系统中常用的电气主接线方式。

它通过将电气设备连接到三个电气回路中的两个回路上，以使电气设备能够在正常运行时能够同时获得两个电源回路的供电。

这种接线方式能够提高电气设备的可靠性和可用性，并提供系统备用性能。

为了实现二分之三电气主接线，首先需要将主要设备的电源接线柜分成两组，并将每组柜分别连接到两个电源回路上。

这样，在正常情况下，设备将同时获得两个电源回路的供电。

而在一个回路发生故障时，设备将通过另一个回路继续供电。

为了实现故障切换功能，二分之三电气主接线常常使用自动开关装置，例如自动切换开关（ATS）或静态转换开关（STS）。

这些开关装置可以根据电源回路的状态自动切换供电源，以确保设备在电源故障时能够快速切换到备用电源。

此外，二分之三电气主接线还需要精确的电源回路设计，以确保两个回路之间的负荷尽可能均衡。

如果负荷不平衡，可能会导致其中一个回路过载或另一个回路闲置。

因此，在设计和规划电气主接线时，需要仔细考虑负荷的分布和电源回路的容量，以确保负载平衡和系统的可靠性。

通过采用二分之三电气主接线，可以提高电气系统的可用性和可靠性。

无论是在正常运行还是发生故障时，设备都能够获得连续和稳定的供电。

这对于一些对电源要求高、不能容忍停电的设备来说尤为重要，例如数据中心、医院手术室等。

在这些领域，二分之三电气主接线已经成为一种常见的电气系统设计方案。

综上所述，二分之三电气主接线是一种在电气系统中常用的接线方式，它通过将设备连接到两个电源回路，提高了设备的可靠性和可用性。

通过适当的电源回路设计和自动开关装置的配合，可以实现设备的故障切换，确保设备在电源故障时能够快速切换到备用电源。

这种接线方式在对电源要求高的设备和场所中得到广泛应用，并成为了一种重要的电气系统设计方案。
