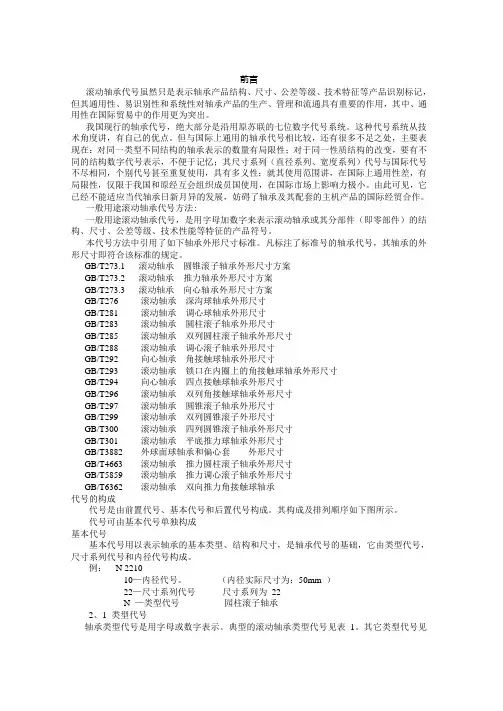

滚动轴承的代号
a）
不同尺寸
b）
带防尘盖结构
c）
机电技术应用专业

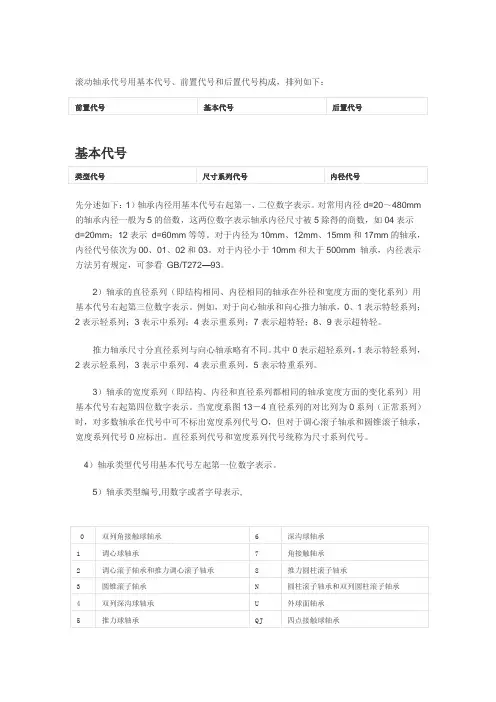

滚动轴承代号的构成
机电技术应用专业

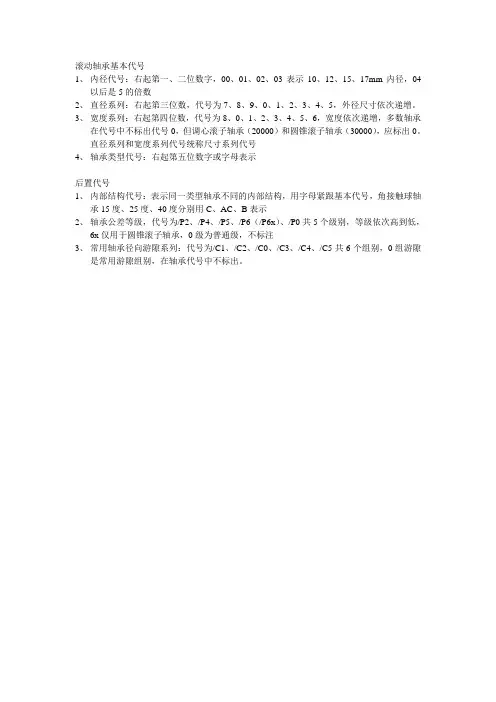

（1）基本代号 表示轴承的基本类型、结构和尺寸。 轴承类型代号 尺寸系列代号 内径代号
机电技术应用专业
轴承类型代号
机电技术应用专业
尺寸系列代号 由两位数字组成，前一位数字为宽（高）度
系列代号，后一位数字为直径系列代号。
机电技术应用专业
直径系列代号有7、8、9、0、 1、2、3、4和5，其外径尺寸按 序由小到大排列。
在轴承代号中，轴承类型代 号和尺寸系列代号以组合代号的 形式表达。
在组合代号中，轴承类型代 号“0”省略不表示；除3类轴承 外，尺寸系列代号中的宽度系列 代号“0”省略不表示。
直径系列示意图
机电技术应用专业
宽（高）度系列代号：表示内、外径相同而宽（高） 度不同的轴承系列。
直径系列代号：表示内径相同而具有不同外径的轴 承系列。
机电技术应用专业
对于向心轴承用宽度系列代号，代号有8、0、1、 2、3、4、5和6，宽度尺寸依次递增；对于推力轴承 用高度系列代号，代号有7、9、1和2，高度尺寸依 次递增。
宽度系列示意图
内径代号
一般由两位数字表示，并紧接在尺寸系列代号之后 标写。
内径d≥10 mm的滚动轴承内径代号
机电技术应用专业
（2）前置代号和后置代号
轴承代号的补充，只有在轴承的结构形状、尺寸、公 差、技术要求等有所改变时才使用，一般情况下可部分或 全部省略，其详细内容请查阅《机械设计手册》中相关标 准规定。
机电技术应用专业
（3）滚动轴承代号示例
机电技术应用专业
百度文库
练习
解释下列轴承代号的含义： （1）6106 （2）3206 （3）7306B/P6 （3）N1306/C2
机电技术应用专业
