除铁器安装作业指导书

一、工程概况：

大唐淮北发电厂虎山项目2×660MW火电机组，输煤系统主要由翻车机、皮带机、斗轮堆取料机、筛碎设备等组成。附属设备主要有取样装置、带是除铁器和盘式除铁器及电子皮带秤。带式除铁器安装在3#和4#皮带上，盘式皮带在2#、4#和6#皮带上

二、施工依据：。

1、施工图

2、厂家设备图纸及使用说明书。

3、《电力建设施工质量验收及评价规程》锅炉机组DL/T5210.2-2009

4、《电力建设安全工作规范》。

安全负责人：王殿民技术负责人：向俊华

四、安装方法

1盘式除铁器安装

1.1除铁器的吊运

搬动除铁器时应使用起重设备，吊运时应将钢索套在除铁器的吊环上，在起吊前应首先检查吊架、起吊索具及除铁器的吊环无松动后方可起吊。

1.2除铁器的安装

1.2.1盘式电磁除铁器安装在输送机的中部，选择在无障碍物，空中能行走，且除铁器下方无输送机托辊的地点安装（或下方输送机托辊改为无磁托辊）。

1.2.2小车行走工字钢梁的长度和大小，应根据现场跨度和除铁器的自重等条件自定，但以不影响吸铁和弃铁以及小车往返移动为准。

1.2.3在工字钢轨道上安装移动小车，调整垫片保证小车车轮与工字钢间隙，使悬挂上除铁器主机后，电动小车能移动自如、无卡阻现象。如4mm～3达到．图：

1.2.4除铁器励磁电缆连接在除铁器的接线口上，具体方法见整流控制柜的接线方法

1.2.5用吊挂装置将除铁器与移动小车连接，安装高度为除铁器的底部至输送机的皮带表面450 mm的垂直距离。若条件允许，高度小于450 mm除铁效果更好。除铁器本体应保持水平状态。

1.2.6除铁器安装好后，将定位挡铁焊在适当位置，保证除铁器往返到吸铁、弃铁限位后，除铁器的中心应对准皮带中心和弃铁箱口中心。

1.2.7交替运行示意图

2带除铁器安装

2.1 除铁器的吊运

搬动除铁器时应使用起重设备，吊运时应将钢索套在除铁器的吊环上，在起吊前应首先检查吊架、起吊索具及除铁器的吊环无松动后方可起吊。

2.2 除铁器的安装

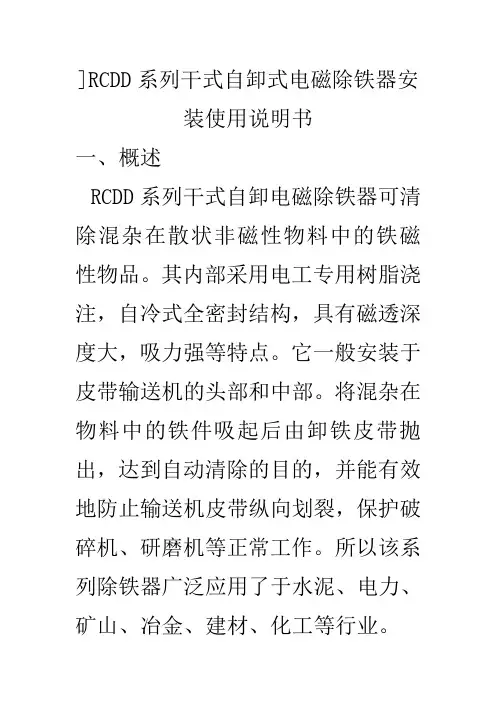

带式电磁除铁器安装方式分为在皮带输送机的头部安装和在皮带输送机的中部安装两种方式：

2.2.1安装在输送机的头部：此种安装方式除铁效果较佳，此时物料处于最佳松散的状态。能最大限度地吸起物料中的铁磁性杂物，但头轮应采用无磁材料制作。

2.2.2安装在输送机的中部：由于此时物料对铁磁性杂物产生正压力，影响铁磁性杂物的顺利吸出。如果能有条件，应在除铁器下方位置安装一组无磁平托辊，无磁平托辊安装的高度应比正常时高出50-60mm，使输送带运行到此处时有向上突起的运动状态，以利于铁磁性杂物能顺利被吸起。提高除铁效果。

2.2.3小车行走工字钢梁的长度和大小，应根据现场跨度和除铁器的自重等条件自定，但以不影响小车往返移动为准。

2.2.4在工字钢轨道上安装移动小车，调整垫片保证小车车轮与工字钢间隙达到3～4mm，同时四台手动小车应采用连接杆固定连接，使悬挂上除铁器主机后，保证两根轨道上的手动移动小车能够同步运行，移动自如、无卡阻现象。如图：

2.2.5除铁器励磁电缆连接在除铁器的接线口上，具体方法见整流控制接线方法柜的

用吊挂装置将除铁器与移动小车连接，安装高度为除铁器的底部至输2.2.6．

送机的皮带表面450 mm的垂直距离。中部安装时，除铁器本体应保持水平状态。头部安装时，除铁器应与输送机头轮呈15°～30°倾角，除铁器中心应偏移输送机头轮中心线150～200㎜，距离为从除铁器底部到皮带头轮表面连线450mm 高度安装。

五、安全注意事项：

1、进入施工现场的施工人员必须穿戴合格的劳动保护服装和正确佩戴安全帽，严禁无关人员进入施工现场

2、在基础空洞边施工时，必须将空洞临时盖好，盖板要固定牢固可靠。

3、起重作业应由起重工指挥，做到信号明确，当遇有六级及以上大风时，停止起吊作业。起重臂下严禁站人或通过。

4、用滚杠倒运设备时，不要戴手套，以免手套卷入滚杠中，手来不及抽出而受伤。

5、使用千斤顶时，应设置在平整、坚实处，并用垫木垫平，千斤顶必须与荷重面垂直，其顶部与重物的接触面间应加防滑垫层。

6、电盘、电动工具接线应由专业电工作业，禁止其它无证人员从事此项工作。连接电动机械及电动工具的电气回路应单独设开关或插座，并装设漏电保护器，电动工具必须做到“一机、一闸、一保护”。

7、氧气带和乙炔带不可混用。氧气乙炔气瓶应直立放置，并相距8米以上。气割作业时要带防护眼镜。

8、气割、电焊作业时要清理附近的易燃物，以免发生火灾。

六、环保注意事项：

1、工作中注意环境保护，保持工作场地清洁。

2、下角料、焊条头等打扫干净，送至指定回收地点。

3、施工产生的废油、纱布、漆桶、毛刷等危险废料不能随地乱丢，应按照有关规定回收，集中处理。

4、作业时注意火、电、气等的节约，停止工作时及时关停电焊机、气源。

措施性材料用完后进行回收，节约费用、5．
