CAD三维建模例题
cad三维画图练习题及答案
cad三维画图练习题及答案通过以下练习可对cad 三维制图有所理解加强，望大家共同进步，不会画的可在我空间留言，共同探讨！23451.利用extrude和subtract命令机器人底座立体图的绘制2.用CAD对如图所表达的立体进行三维造型。
通过本题，演示用CAD进行三维造型的主要步骤。
做图步骤：在XOY平面内画出底板外形。
沿路径拉伸φ6的圆成圆柱体。
3.脚手架步骤当前线框密度: ISOLINES=10Cylinder,co,box,三维视图调到主视），mirror3d，输入rmat命令,打开材质窗口，选择一张木材的贴图，附材质给对象，输入render命令，渲染对象4绘制烟灰缸本例绘制了一个烟灰缸，如图所示，主要使用了“圆”、“圆柱体”、“拉伸”、“差集”、“球体”、“阵列”等命令。
要点提示首先将视区设置为4个视口，运用“圆柱体”、“圆”、“拉伸”命令绘制烟灰缸的基本体，再运用“球体”、“阵列”、“差集”命令创建实体-烟灰缸，最后运用“渲染”、“材质”命令渲染烟灰缸。
绘制烟灰缸的基本体1、单击菜单栏中的“视图”\“视口”\“四个视口”命令，将视区设置为4个视口。
单击左上角视图，将该视图激活，执行“视图”\“三维视图”\“主视”命令，将其设置为主视图。
利用同样的方法，将右上角视图设置为左视图；将左下角视图设置为俯视图；将右下角视图设置为西南等轴测视图。
2、激活俯视图，在俯视图中绘制一个圆柱体作为烟灰缸的基本体。
命令栏中输入“isolines”命令命令: isolines输入 ISOLINES 的新值 :0单击“实体”工具栏中的“圆柱体”图标，绘制底面的半径为70 ,高度为40的圆柱体。
3、单击“绘图”工具栏中的“圆”图标，绘制半径为60的圆。
激活左视图，框选圆柱体底部的圆，单击“修改”工具栏中的“移动”图标，将半径为60的圆向上移动到顶面。
4、单击“实体”工具栏中的“拉伸”图标，将半径为60的圆沿30度倾斜角度拉伸 -30。
cad三维建模试题

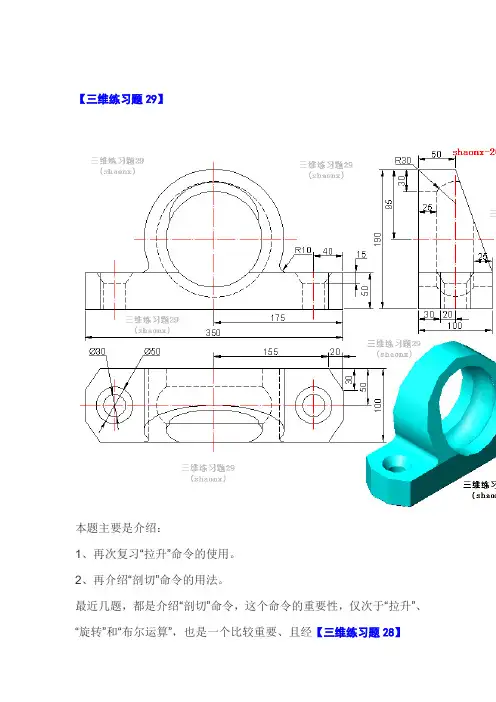

【三维练习题29】本题主要是介绍：1、再次复习“拉升”命令的使用。
2、再介绍“剖切”命令的用法。
最近几题，都是介绍“剖切”命令，这个命令的重要性，仅次于“拉升”、“旋转”和“布尔运算”，也是一个比较重要、且经【三维练习题28】本题主要是介绍：1、还是复习“拉升”命令的使用。
2、再介绍“剖切”命令的多种用法。
最近几题，都是介绍“剖切”命令，这个命令的重要性，仅次于“拉升”、“旋转”和“布尔运算”，也是一个比较重要、且经常要【AutoCAD三维建模 36 】—习题(36)—三维旋转、差集、倒角【三维练习题36】本题主要是介绍：1、本题用“三维旋转”命令旋转面域，以达到所要求的角度2、再使用“拉伸”命令，拉伸成三个实体3、利用“差集”命令，在两个实体减去一个小实体4、运用“倒角”命令，使实体达到预期目标用到的命令。
希望大家多多练习。
常要用到的命令。
希望大家多多练习。
AutoCAD三维建模 35 】—习题(35)—三维旋转、拉伸、交集【三维练习题35】本题主要是介绍：1、本题用两次“三维旋转”命令旋转面域，以达到所要求的效果。
2、再使用“拉伸”命令，拉伸成交合的两个实体3、利用“交集”命令，使两个实体产【AutoCAD三维建模 1 】—习题(1)—拉升、倒角从现在开始，我们逐步进入到AutoCAD的三维建模中去，我准备了大量的三维习题，由简而繁，一道一道地讲解绘图过程，使大家逐步熟悉CAD各个三维命令的使用，通过这一系列的讲解，大家应能熟练地进行三维建模。
在机械制造业，如能提供一幅三视图纸，附加一个形象的立体图，给加工者去制作，那是很完美的事情。
因此我觉得，学好三维建模，其实比学会渲染更重要。
所以对广大的初学者而言，一开始，应尽心尽力地先学好三维建模，只有能熟练地进行三维建模以后，再搞些渲染，这样，不仅图画的正确清爽，而且效果上佳，这就更是锦上添花了。
三维建模的实体，可以在AutoCAD里快速生成三视图和消隐立体图，从而付之打印。
【AutoCAD三维建模 1 】—习题(1)

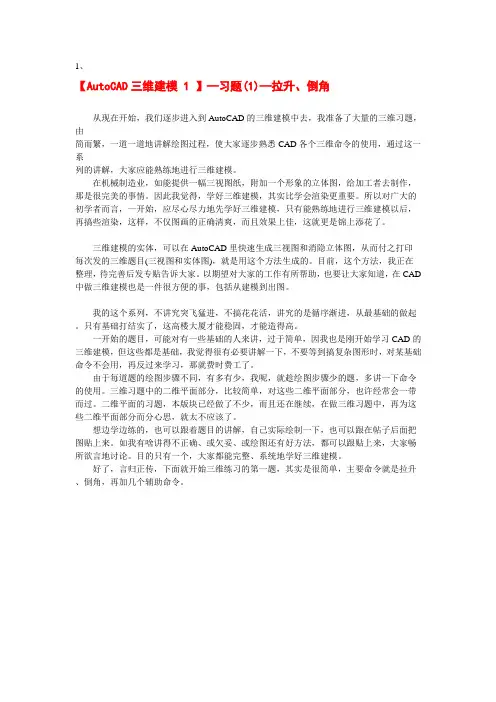

1、【AutoCAD三维建模 1 】—习题(1)—拉升、倒角从现在开始，我们逐步进入到AutoCAD的三维建模中去，我准备了大量的三维习题，由简而繁，一道一道地讲解绘图过程，使大家逐步熟悉CAD各个三维命令的使用，通过这一系列的讲解，大家应能熟练地进行三维建模。
在机械制造业，如能提供一幅三视图纸，附加一个形象的立体图，给加工者去制作，那是很完美的事情。
因此我觉得，学好三维建模，其实比学会渲染更重要。
所以对广大的初学者而言，一开始，应尽心尽力地先学好三维建模，只有能熟练地进行三维建模以后，再搞些渲染，这样，不仅图画的正确清爽，而且效果上佳，这就更是锦上添花了。
三维建模的实体，可以在AutoCAD里快速生成三视图和消隐立体图，从而付之打印每次发的三维题目(三视图和实体图)，就是用这个方法生成的。
目前，这个方法，我正在整理，待完善后发专贴告诉大家。
以期望对大家的工作有所帮助，也要让大家知道，在CAD 中做三维建模也是一件很方便的事，包括从建模到出图。
我的这个系列，不讲究突飞猛进，不搞花花活，讲究的是循序渐进，从最基础的做起。
只有基础打结实了，这高楼大厦才能稳固，才能造得高。
一开始的题目，可能对有一些基础的人来讲，过于简单，因我也是刚开始学习CAD的三维建模，但这些都是基础，我觉得很有必要讲解一下，不要等到搞复杂图形时，对某基础命令不会用，再反过来学习，那就费时费工了。
由于每道题的绘图步骤不同，有多有少，我呢，就趁绘图步骤少的题，多讲一下命令的使用。
三维习题中的二维平面部分，比较简单，对这些二维平面部分，也许经常会一带而过。
二维平面的习题，本版块已经做了不少，而且还在继续，在做三维习题中，再为这些二维平面部分而分心思，就太不应该了。
想边学边练的，也可以跟着题目的讲解，自己实际绘制一下，也可以跟在帖子后面把图贴上来。
如我有啥讲得不正确、或欠妥、或绘图还有好方法，都可以跟贴上来，大家畅所欲言地讨论。
目的只有一个，大家都能完整、系统地学好三维建模。
cad练习题三维

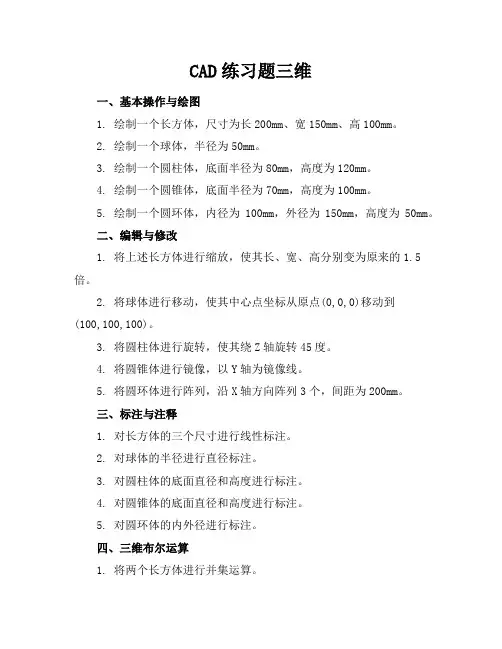

CAD练习题三维一、基本操作与绘图1. 绘制一个长方体，尺寸为长200mm、宽150mm、高100mm。
2. 绘制一个球体，半径为50mm。
3. 绘制一个圆柱体，底面半径为80mm，高度为120mm。
4. 绘制一个圆锥体，底面半径为70mm，高度为100mm。
5. 绘制一个圆环体，内径为100mm，外径为150mm，高度为50mm。
二、编辑与修改1. 将上述长方体进行缩放，使其长、宽、高分别变为原来的1.5倍。
2. 将球体进行移动，使其中心点坐标从原点(0,0,0)移动到(100,100,100)。
3. 将圆柱体进行旋转，使其绕Z轴旋转45度。
4. 将圆锥体进行镜像，以Y轴为镜像线。
5. 将圆环体进行阵列，沿X轴方向阵列3个，间距为200mm。
三、标注与注释1. 对长方体的三个尺寸进行线性标注。
2. 对球体的半径进行直径标注。
3. 对圆柱体的底面直径和高度进行标注。
4. 对圆锥体的底面直径和高度进行标注。
5. 对圆环体的内外径进行标注。
四、三维布尔运算1. 将两个长方体进行并集运算。
2. 将球体与圆柱体进行差集运算。
3. 将圆锥体与圆环体进行交集运算。
五、渲染与展示1. 对长方体进行材质贴图，选择适当的贴图文件。
2. 对球体进行颜色填充，颜色号为10。
3. 对圆柱体进行渲染，设置适当的灯光和背景。
4. 对圆锥体进行渲染，调整视角和显示模式。
5. 对圆环体进行渲染，添加适当的阴影效果。
六、曲面与网格1. 创建一个半径为100mm的圆环面。
2. 创建一个高度为200mm的螺旋面。
3. 通过四个点创建一个曲面，并调整其控制点以形成不同的形状。
4. 绘制一个三角形网格，边长为150mm。
5. 绘制一个四边形网格，尺寸为200mm x 300mm。
七、实体分析与测量1. 计算长方体的体积。
2. 计算球体的表面积。
3. 测量圆柱体的侧面积。
4. 计算圆锥体的体积和侧面积。
5. 测量圆环体的总长度。
八、动画与仿真1. 创建一个长方体的动画，使其沿着Z轴上升100mm。
catics一至十一届3D-CAD竞赛试题

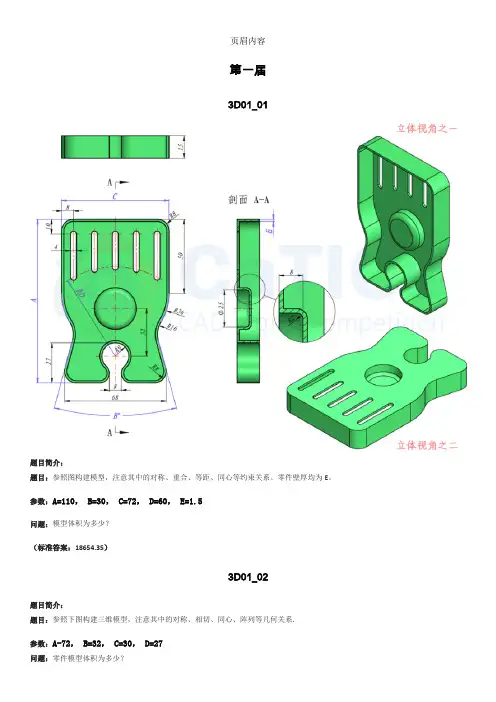

第一届3D01_01题目简介：题目：参照图构建模型，注意其中的对称、重合、等距、同心等约束关系。
零件壁厚均为E。
参数：A=110， B=30， C=72， D=60， E=1.5问题：模型体积为多少？（标准答案：18654.35）3D01_02题目简介：题目：参照下图构建三维模型，注意其中的对称、相切、同心、阵列等几何关系.参数：A-72， B=32， C=30， D=27问题：零件模型体积为多少？（标准答案：26369.97）3D01_03题目简介：题目：参照上图构建模型，注意通过方程式等方法设定其中尺寸的关联关系，并满足共线等几何关系。
需要确保的尺寸和几何关系包括:1)右侧立柱的高度为整个架体高度加15，即图中的A+15。
2)右侧立柱的壁厚为架体主区域（橘色区域）壁厚的两倍，即图中的2xC。
3)右侧立柱位于架体右侧圆角RB区域的中心位置，即图中的B/2。
4)架体外缘的长宽相等，均为D。
5)架体外缘蓝色区域的左右边线分别通过左右两个立柱的孔中心。
6)加强筋的上边缘与架体上方的圆角相切。
参数：A=45，B=32，C=2，D=120问题：模型体积为多少？（标准答案：75012.60）3D01_04题目简介：题目：参照图构建模型，注意除去底部8mm厚的区域外，其他区域壁厚都是5mm。
注意模型中的对称、阵列、相切、同心等几何关系。
参数：A=112， B=92， C=56， D=30E=19问题：模型体积为多少？（标准答案：136708.44）3D01_05题目简介：题目：参照图构建三维模型，请注意其中的偏距、同心、重合等约束关系。
参数：A=55，B=87，C=37，D=43，E=5.9，F=119 问题：模型体积为多少?（标准答案：281405.55）第二届3D02_01题目简介：题目：参照图绘制草图，注意其中的水平、竖直、同心、相切等几何关系。
其中绿色线条上的圆弧半径都是R3.参数：A=54，B=80，C=77，D=48，E=25问题：草图上色区域的面积是多少？（标准答案：1526.31）3D02_02题目简介：题目：参照图构建三维模型，请注意其中的对称、同心等几何关系。
catics一至九届3D_CAD竞赛试题

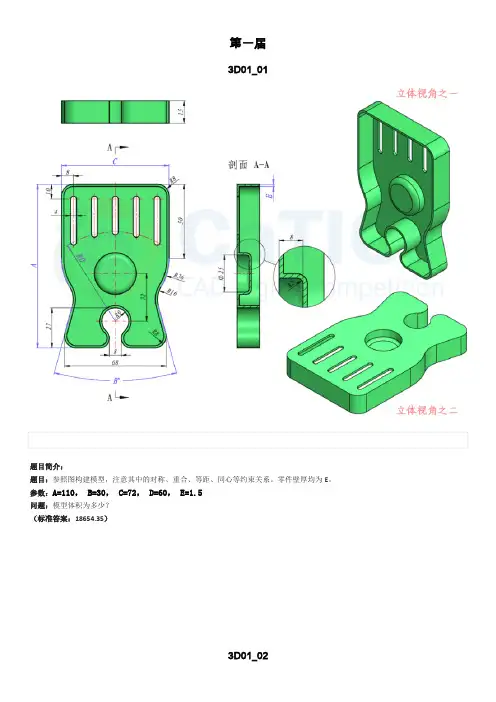

第一届3D01_01题目简介：题目：参照图构建模型，注意其中的对称、重合、等距、同心等约束关系。
零件壁厚均为E。
参数：A=110， B=30， C=72， D=60， E=1.5问题：模型体积为多少？（标准答案：18654.35）3D01_02题目简介：题目：参照下图构建三维模型，注意其中的对称、相切、同心、阵列等几何关系. 参数：A-72， B=32， C=30， D=27问题：零件模型体积为多少？（标准答案：26369.97）3D01_03题目简介：题目：参照上图构建模型，注意通过方程式等方法设定其中尺寸的关联关系，并满足共线等几何关系。
需要确保的尺寸和几何关系包括:1)右侧立柱的高度为整个架体高度加15，即图中的A+15。
2)右侧立柱的壁厚为架体主区域（橘色区域）壁厚的两倍，即图中的2xC。
3)右侧立柱位于架体右侧圆角RB区域的中心位置，即图中的B/2。
4)架体外缘的长宽相等，均为D。
5)架体外缘蓝色区域的左右边线分别通过左右两个立柱的孔中心。
6)加强筋的上边缘与架体上方的圆角相切。
参数：A=45，B=32，C=2，D=120问题：模型体积为多少？（标准答案：75012.60）3D01_04题目简介：题目：参照图构建模型，注意除去底部8mm厚的区域外，其他区域壁厚都是5mm。
注意模型中的对称、阵列、相切、同心等几何关系。
参数：A=112， B=92， C=56， D=30问题：模型体积为多少？（标准答案：136708.44）3D01_05题目简介：题目：参照图构建三维模型，请注意其中的偏距、同心、重合等约束关系。
参数：A=55，B=87，C=37，D=43，E=5.9，F=119 问题：模型体积为多少? （标准答案：281405.55）第二届3D02_01题目简介：题目：参照图绘制草图，注意其中的水平、竖直、同心、相切等几何关系。
其中绿色线条上的圆弧半径都是R3. 参数：A=54，B=80，C=77，D=48，E=25问题：草图上色区域的面积是多少？（标准答案：1526.31）3D02_02题目简介：题目：参照图构建三维模型，请注意其中的对称、同心等几何关系。
cad三维建模练习题
CAD三维建模练习题一、基本操作类1. 创建一个长方体，长、宽、高分别为100mm、50mm、200mm。
2. 绘制一个球体，半径为50mm。
3. 利用拉伸命令，将一个直径为100mm的圆拉伸成高度为50mm的圆柱体。
4. 使用旋转命令，将一个边长为50mm的正方形绕X轴旋转360度，形成旋转体。
5. 通过布尔运算，将两个长方体（尺寸分别为100mm×50mm×200mm和50mm×50mm×100mm）进行求和操作。
二、曲面建模类1. 创建一个半径为100mm的圆环面。
2. 绘制一个直径为200mm的圆锥面，高度为100mm。
3. 利用放样命令，创建一个直径为100mm、高度为200mm的圆台。
4. 通过扫掠命令，将一个直径为50mm的圆沿着一条螺旋线扫掠，形成螺旋体。
三、实体建模类1. 绘制一个尺寸为200mm×150mm×100mm的长方体，并在其上表面挖一个直径为50mm的圆孔。
2. 创建一个直径为100mm、高度为200mm的圆柱体，并在圆柱体侧面挖一个矩形槽（长100mm、宽50mm）。
3. 利用布尔差集操作，将两个球体（半径分别为50mm和30mm）进行差集运算。
4. 绘制一个六面体，尺寸为100mm×100mm×100mm，并将其对角线上的四个顶点切掉，形成八面体。
5. 创建一个直径为200mm、高度为100mm的圆锥体，并在圆锥体底面中心挖一个直径为50mm的圆孔。
四、装配体建模类1. 将上述长方体（尺寸为200mm×150mm×100mm）与圆柱体（直径100mm、高度200mm）进行装配。
2. 将球体（半径50mm）与圆锥体（直径200mm、高度100mm）进行装配，使球体位于圆锥体顶部。
3. 将圆环面（半径100mm）与圆台（直径100mm、高度200mm）进行装配。
4. 将螺旋体与长方体（尺寸为100mm×50mm×200mm）进行装配。
三维建模练习题
三维建模练习题一、基础知识类1. 请列举三维建模的三个主要应用领域。
2. 简述三维建模的基本流程。
3. 常见的三维建模软件有哪些？请至少列举三种。
4. 在三维建模中，什么是网格？简述网格的作用。
二、建模技巧类1. 如何在三维建模软件中创建一个简单的立方体？2. 请描述如何通过拉伸、旋转和放样等方法创建复杂模型。
3. 如何在三维建模中实现对称操作？4. 如何优化三维模型的面数和顶点数？5. 请举例说明三维建模中的布尔运算及其应用。
三、材质与贴图类1. 简述材质在三维建模中的作用。
2. 如何为模型添加基本材质？3. 请列举三种常见的贴图类型及其应用场景。
4. 如何在三维建模软件中创建和应用自定义贴图？四、灯光与渲染类1. 简述三维场景中灯光的重要性。
2. 请列举三种常见的灯光类型及其特点。
3. 如何设置环境光、平行光和点光源？4. 在渲染过程中，如何调整曝光、对比度和饱和度等参数？五、动画与特效类1. 简述关键帧动画的基本原理。
2. 如何为模型设置简单的位移、旋转和缩放动画？3. 请列举三种常见的动画曲线类型及其应用场景。
4. 如何在三维建模软件中创建粒子系统？5. 请举例说明三维建模中的动力学模拟及其应用。
六、综合应用类1. 请设计一个简单的室内场景，包括家具、灯具和装饰品。
2. 尝试创建一个具有中国文化特色的三维模型。
3. 结合材质、灯光和动画，制作一个简单的产品广告动画。
4. 利用粒子系统制作一个自然现象（如雨、雪、瀑布等）。
5. 结合所学知识，创作一个创意短片，展示三维建模的魅力。
七、模型修复与优化类1. 如何检测和修复三维模型中的孔洞和重叠面？2. 描述一种减少模型面数而不影响外观的方法。
3. 如何对模型进行拓扑优化？4. 请列举三种常见的模型修复工具及其功能。
5. 在模型优化过程中，如何保持模型的细节和结构完整性？八、场景布局与设计类1. 简述场景布局的基本原则。
2. 如何在三维场景中创建合理的视角和视距？3. 请设计一个包含建筑、景观和人物的室外场景。
catics一至十一届3D-CAD竞赛试题
第一届3D01_01题目简介：题目：参照图构建模型，注意其中的对称、重合、等距、同心等约束关系。
零件壁厚均为E。
参数：A=110， B=30， C=72， D=60， E=1.5问题：模型体积为多少？（标准答案：18654.35）3D01_02题目简介：题目：参照下图构建三维模型，注意其中的对称、相切、同心、阵列等几何关系.参数：A-72， B=32， C=30， D=27问题：零件模型体积为多少？（标准答案：26369.97）3D01_03题目简介：题目：参照上图构建模型，注意通过方程式等方法设定其中尺寸的关联关系，并满足共线等几何关系。
需要确保的尺寸和几何关系包括:1)右侧立柱的高度为整个架体高度加15，即图中的A+15。
2)右侧立柱的壁厚为架体主区域（橘色区域）壁厚的两倍，即图中的2xC。
3)右侧立柱位于架体右侧圆角RB区域的中心位置，即图中的B/2。
4)架体外缘的长宽相等，均为D。
5)架体外缘蓝色区域的左右边线分别通过左右两个立柱的孔中心。
6)加强筋的上边缘与架体上方的圆角相切。
参数：A=45，B=32，C=2，D=120问题：模型体积为多少？（标准答案：75012.60）3D01_04题目简介：题目：参照图构建模型，注意除去底部8mm厚的区域外，其他区域壁厚都是5mm。
注意模型中的对称、阵列、相切、同心等几何关系。
参数：A=112， B=92， C=56， D=30E=19问题：模型体积为多少？（标准答案：136708.44）3D01_05题目简介：题目：参照图构建三维模型，请注意其中的偏距、同心、重合等约束关系。
参数：A=55，B=87，C=37，D=43，E=5.9，F=119 问题：模型体积为多少?（标准答案：281405.55）第二届3D02_01题目简介：题目：参照图绘制草图，注意其中的水平、竖直、同心、相切等几何关系。
其中绿色线条上的圆弧半径都是R3.参数：A=54，B=80，C=77，D=48，E=25问题：草图上色区域的面积是多少？（标准答案：1526.31）3D02_02题目简介：题目：参照图构建三维模型，请注意其中的对称、同心等几何关系。
catics一至九3DCAD竞赛试题
问题:模型体积就是多少？
(标准答案:19883、84)
3D05_L01_B
题目简介:
题目:参照图构建三维模型,注意其中的对称、同心等几何关系、
参数:A=50, B=40, C=25, D=2, E=2
问题:模型体积为多少？
(标准答案:23229、46)
问题:模型体积为多少？
(标准答案:136708、44)
3D01_05
题目简介:
题目:参照图构建三维模型,请注意其中的偏距、同心、重合等约束关系。
参数:A=55, B=87,C=37, D=43, E=5、9, F=119问题:模型体积为多少?
(标准答案:281405、55)
第二届
3D02_01
题目简介:
3D05_H02_A
题目简介:
题目:参照图构建零件模型,其注意其中的对称、相切、重合等几何关系。模型中除标注厚度为2的区域外,厚度均为T。
参数:A=12, B=40, C=12, D=15, T=1, F=52, G=52
问题:模型体积为多少？
(标准答案:6676、83)
3D05_H02_B
题目简介:
题目简介:
题目:参照图构建三维模型,请注意其中未注明的模型厚度均为T。注意观察模型中的对称、同心等几何关系。
参数:A=36, B=30, C=81, D=38, E=136, F=18, T=3问题:模型体积为多少？
(标准答案:53699、71)
3D04_05
题目简介:
题目:参照图构建三维模型,请注意其中未注明的模型厚度均为T。注意观察模型中的对称、相切、同心等几何关系。
参数:A=45, B=32, C=2, D=120
