QBGZ-50--10(6)矿用隔爆型高压真空电磁起动器

隔爆型高压真空电磁启动器技术条件书

隔爆型高压真空电磁启动器技术条件书
一、供货范围
设备名称：隔爆型高压真空电磁启动器(型号：QBGZ-50)
电压等级：10KV
额定电流：50A
二、技术参数要求
1、额定短路耐受电流：真空接触器的10倍额定电流2秒钟
2、最大额定开断电流：真空接触器的8倍额定电流，COSФ0.35，25次
3、最小额定开断电流：真空接触器的0.2倍额定电流COSФ0.15，254次
4、极限开额短路电流：真空接触器的10倍额定电流，COSФ0.35，3次
5、额定短路关合电流：真空接触器的8倍额定电流，COSФ0.35，100次
6、额定工作制式：AC-3连续工作制
7、操作频率小于等于300times/honrs
8、真空接触器机械寿命：100万次
9、隔离小车机械寿命：2000次
10、额定分合闸和辅助回路电压Us：AC 100V
11、真空接触器：触头开距5.5±0.5
三、保护装置配置要求
保护装置功能配置：能远程和连锁控制，保护基本功能具备三段定时限过电流保护、反时限过电流保护、过电压保护、低电压保护
四、其他相关要求
1、设备交货时，厂方必须提供设备整机的煤安标志证、产品合格证、总图3份、产品说明书3份，负责免费现场指导安装、技术培训、跟踪技术服务
2、设备中所有需要煤安标志证的部件，必须具有有效的煤安标志证。

设计防爆的电器部件，必须具有国家防爆检验部门颁发的防爆检验合格证。

矿用隔爆型真空电磁起动器安全技术操作规程

矿用隔爆型真空电磁起动器安全技术操作规程一、一般规定1、矿用隔爆型真空电磁起动器属于隔爆型电气设备，必须符合《神东煤炭集团电气设备防爆检查标准》中防爆完好标准。

2、矿用隔爆型真空电磁起动器属于电气设备，检修、维护人员必须经过培训，经考试合格发证后，方可持证上岗。

3、检修维护人员必须进行《操作规程》学习，经考试合格后方可作业。

4、该设备严禁带电检修和开盖，检修设备前必须切断本设备电源及上一级电源，严格执行停电闭锁并挂牌上锁制度。

5、设备的过流、短路、漏电、欠压等电气保护动作灵敏可靠，严禁甩掉保护运行，机械闭锁装置必须齐全完好。

二、操作程序及注意事项（一）启动前检查1、检查确认所操作设备与计划送电线路正确，且设备供电干线上无人作业。

2、检查设备外观是否完好，各部件是否齐全，各个紧固件、接线装置连接紧固，确认设备符合完好防爆性能要求。

3、设备投用前必须检查开关电压等级是否和系统电压等级是否一致，若不一致需要及时更正。

（二）开关送电1、旋出闭锁杆，按下停止按钮同时旋动隔离开关手把到隔离合闸位置，松开停止按钮，按下启动按钮进行送电。

2、确认接触吸合声音正常，检查观察窗确认送电指示正常。

3、检查确认设备运行电流、系统电压等数据显示是否正常，如果异常须及时停电并排除故障。

（三）开关停电1、检查确认所操作设备与计划停电线路正确。

2、按下停止按钮，接触器释放声音正常，不要松开停止按钮旋动隔离开关手把到锁止位置，松开停止按钮，旋入闭锁杆，并上锁、挂停电闭锁牌。

3、不允许开关带负荷拉隔离开关。

（四）开关检修、维护1、确认开关无电，且上级电源开关已经分闸、闭锁、上锁并挂停电牌。

2、拆下接线腔螺栓，取下接线腔盖板，打开电气腔室门盖。

3、用验电器逐相对接线柱、储能元件验电，放电绳一端接地，另一端对接线柱、储能元件逐相进行放电。

4、接地线一端接地，另一端分别接在电源侧三个接线柱上。

5、检查电缆接线，线头紧密，接线整齐无毛刺、不压绝缘层，线头压紧，有平垫和弹簧垫，三相动力线不能交叉，接地线芯的长度要比相线长三分之一，电缆护套深入接线腔距内壁5-15毫米；6、检查紧固件，紧固件齐全、完好、可靠，同一隔爆面紧固件规格统一。

QBZ真空电磁起动器系列说明书(智能型

380
57
QBZ-120 660 120
99
1140
170
60～120
1200 100次
1440 100次
960 1200 25次 25次
380
95
QBZ-200 660 200
165
1140
285
60～200
2000 100次
2400 100次
1600 2000 25次 25次
4.2 动作特性 4.2.1 起动器能在工作电压额定值的 75%～110%范围可靠工作。 4.2.2 起动器最低释放电压不小于 20%的额定工作电压。
e) 与水平面安装倾斜度不超过 15°； f) 在无显著摇动和剧烈冲击振动的地方；
g) 在无破坏绝缘的气体或蒸汽的环境中； h) 在无直接滴水的地方；
i) 污染等级： 3 级；
j) 安装类别： III 类。
1.4 产品执行标准：
GB3836-2010《爆炸性气体环境用电气设备》
MT111-2011《矿用隔爆型低压交流真空电磁起动器》 Q/AT063-2012《QBZ 系列矿用隔爆型真空电磁起动器》
4 主要技术参数
4.1 起动器基本技术参数如表1所示。
型号
额定工作电压
V
额定工作电流
A
当η×COS ϕ=0.8时被控电动机最大功
率 KW
380
14
QBZ-30
660 30
25
1140
42
380
29
QBZ-6066Biblioteka 60501140
85
JDB 整定电流范围
A
10～60
10～60
表1 通断能力 A

QJGZ高压起动器说明书

※严禁强行翻开箱门!
① 门盖翻开后观察机芯是否脱轨偏移。
② 用操作手柄逆时针转动，将机芯退至分闸位置。
2．抽出机芯程序如下：
1放下托架。
2手拉机芯，放置至托架端部。
3．检查各电器元件、绝缘件应无松动，各导线连接应可靠，各防爆面应无锈蚀，箱体各腔内应干净、枯燥。如发现电器元件损坏，应及时告知供货厂，如发现紧固件松动或导线连接不可靠，应当及时处理。
六
1．产品构造
起动器总体构造如图5所示，可分为隔爆箱和机芯小车两大局部，隔爆箱由壳体、箱门、后盖〔两块〕、接线腔、底架等主要局部组成。壳体为长方体构造，中间有一隔板，将箱体分为前后两腔，在前腔装有机芯小车。车上装有真空接触器、三相电压互感器，母线穿心式电流互感器、压敏电阻或过电压保护装置、隔离插销动触头等。
八
1. 本起动器在运输中，带有防雨塑料罩及带有防滑底座的包装箱。并且运输时，隔离插销合闸到位，箱体上隔离操作手柄须置“合〞的位置。
2. 运输时，动静六插销处于插入状态，合闸轴套扇形板被挡销卡住，接地插销处于插入极限状态，有利保证机芯的稳定，不会因滑动造成机件损坏。
3. 当起动器带包装箱时，起吊时将钢丝绳挂在防滑座底两头的斜口处，当起动器不带包装箱时，起吊时将钢丝绳挂在箱体上部吊钩处。
c.绝缘监视保护动作时间小于0.1S。
此功能不用时请关闭，可加快综保反映时间，增加稳定因素。
④漏电保护
a.零序电流整定值分档可调，标称值为：0.5A、1.0A、2.0A、4.0A、6.0A、8.0A六挡，精度为±8％。
b.零序电压整定值分档可调，标称值为：3.0V、5.0V、10.0V、15.0V、20.0V、25.0V六挡，精度为±8％。
三相合、分闸不同期性
ms

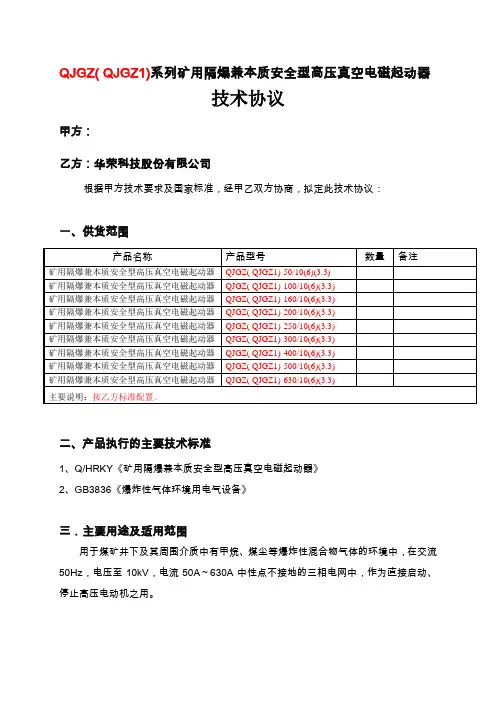

QJGZ(QJGZ1)系列矿用隔爆兼本质安全型高压真空电磁起动器-技术协议

QJGZ( QJGZ1)系列矿用隔爆兼本质安全型高压真空电磁起动器技术协议甲方：乙方：华荣科技股份有限公司根据甲方技术要求及国家标准，经甲乙双方协商，拟定此技术协议：一、供货范围二、产品执行的主要技术标准1、Q/HRKY《矿用隔爆兼本质安全型高压真空电磁起动器》2、GB3836《爆炸性气体环境用电气设备》三．主要用途及适用范围用于煤矿井下及其周围介质中有甲烷、煤尘等爆炸性混合物气体的环境中，在交流50Hz，电压至10kV，电流50A～630A中性点不接地的三相电网中，作为直接启动、停止高压电动机之用。

四．使用环境条件1、海拔高度不超过2000米。

2、周围环境温度-5℃～+40℃。

3、相对湿度不大于95％（25℃）。

4、在有爆炸性气体（甲烷混合物）的矿井中。

5、无破坏金属和绝缘材料的腐蚀性气体的场所。

6、无剧烈振动和冲击的地方。

7、无滴水及其它液体浸入的地方。

8、垂直面安装倾斜度不超过15度的地方。

五．主要技术参数1、额定工作电压：10kV、6KV、3.3KV。

2、额定工作电流：50A、100A、160A、200A、250A、300A、400A、500A、630A。

3、操作方式：电动合闸、电动分闸。

4、额定工作制：长期工作制。

5、联接方式：硬（软）连接。

6、防爆标志： Exd[ib]I。

六．产品要求：1、该系列产品采用真空接触器合分主电路，电动分合闸、欠压脱扣，具有寿命长，维修量少，工作可靠等特点。

2、保护功能全，具有过载、短路、失压、风电闭锁、瓦斯闭锁、过压、三相不平衡、漏电、绝缘监视、故障原因记忆查询、联网通讯、电度计量等功能并可外接远方分闸按钮。

3.、WZGC-T01HR(SY02Q)综合保护装臵双CPU的设计结构，把保护功能与辅助显示功能的主体分开，使保护功能更加的高效、稳定、可靠，同时又降低了CPU的负载率。

4、全数字化的设计理念，保证了保护器动作的可靠性和准确性。

可靠的后备电源，确保保护器在失电后能够可靠动作并把故障数据上传到地面监控中心。

矿用隔爆型可逆真空电磁起动器

外形尺寸（mm）：30×650×520
矿用隔爆型可逆真空电磁起动器型号
06
QBZ-30（N） QBZ-60（N） QBZ-80（N） QBZ-120（N）
QBZ-200（N）
谢谢观赏
WPS Office
免费咨询电话：400-086-0537
@WPS官方微博 @kingsoftwps
机械设备中。
矿用隔爆型可逆真空电磁起动器特点
04
1、具有过载、断相、短路、失压、欠压、漏电闭锁
保护功能； 2、可实现近、远控正反转控制； 3、采用平移式快开门结构； 4、可作为远距离控制正、反转的三相鼠笼型异步电动机。
隔爆型可逆真空电磁起动器技术参数
05
0、80、120、200 控制电机功率（KW）：≤237
Template 矿用隔爆型可逆真空电磁起动器
作者：zmyx01
WINTER
01
山东中煤工矿物资集团
2013年6月8日
矿用隔爆型可逆真空电磁起动器
02
隔爆型可逆真空电磁起动器使用范围
03
矿用隔爆型可逆真空电磁起动器可用于在具有爆炸性气体和煤尘的煤矿井下，在交流50HZ、电压至 660V，作为就地或远距离控制相应频率和电压的三相鼠笼型异步电动机的起动和停止之用，并可在被控电动机。特别适用于频繁操作、重负荷的煤矿

QBZ矿用隔爆型真空电磁起动器 - 副本

安装使用前请详细阅读使用说明书一、适用范围QBZ系列矿用隔爆型真空电磁起动器主要适用于具有爆炸性危险气体（甲烷、煤尘混合物）的煤矿井下，在额定电压380、660V，额定频率50Hz，额定电流至200A的三相交流中性点不直接接地供电系统中，对隔爆型三相鼠笼型电动机直接起动、停止和反转控制。

起动器具有失压、过压、短路、过载、断相及漏电闭锁等保护。

1、起动器采用三极真空交流接触器，主触头密封在真空开关管内，无需维护，具有电弧不外露，适用于频繁操作，主触头磨损小，电寿命长，安全可靠的特点。

2、起动器采用新型换相隔离开关，换相动作可靠，并有经改进的灭弧罩，灭弧效果良好。

3、具有就地和远距离控制电机起动停止的功能，具有JDB型电机综合保护器实现过载、断相、短路及漏电闭锁保护。

二、环境条件a）周围环境温度为-5℃~ +40℃；b）相对湿度不大于95%（+25℃）；c）海拔高度不超过2000m（0.08~0.11MPa）；d）具有甲烷及煤尘混合气体的煤矿井下；e）无破坏金属和绝缘材料的腐蚀性气体的地方；f ）与垂直面的安装倾斜度不超过15°；g ）在无显著摇动和冲击振动的地方；h ）能防止滴水的地方；i ）环境污染等级为3级；j ）安装类别为Ⅲ类；三、技术特征1、型号含义额定电压额定电流真空隔爆型电磁起动器2、防爆型式起动器为矿用隔爆型：ExdI 3、技术参数3.1、本体主要技术数据见表13.2、JDB电机综合保护主要技术性能及整定见表23.2.1过载保护特性如表2JDB电流整定表表2-1注：JDB33#线是漏电闭锁线，使用时应和开关电压相符。

表2-23.2.4漏电闭锁起动器应具有漏电闭锁保护功能，当主电路对地绝缘电阻降到表5动作值以下时，应实现主电路漏电闭锁，当上升到动作值的1.5倍时，应解除主电路漏电闭锁。

3.3、起动器的隔爆面性能参数见表63.4、起动器的其它有关参数见表7表7四、结构特征1、起动器本体的所有机电器件装在金属底板的正反两面：（1）正面有：真空接触器，用于主电路的接通与分断。

QBZ系列矿用隔爆型真空电磁起动器说明书

QBZ系列矿用隔爆型真空电磁起动器说明书默认分类2010-03-25 12:49:22 阅读456 评论2 字号：大中小\一、适用范围QBZ系列矿用隔爆型真空电磁起动器主要适用于具有爆炸性危险气体（甲烷、煤尘混合物）的煤矿井下，在额定电压380、660V，额定频率50Hz，额定电流至200A的三相交流中性点不直接接地供电系统中，对隔爆型三相鼠笼型电动机直接起动、停止和反转控制。

起动器具有失压、过压、短路、过载、断相及漏电闭锁等保护。

1、起动器采用三极真空交流接触器，主触头密封在真空开关管内，无需维护，具有电弧不外露，适用于频繁操作，主触头磨损小，电寿命长，安全可靠的特点。

2、起动器采用新型换相隔离开关，换相动作可靠，并有经改进的灭弧罩，灭弧效果良好。

3、具有就地和远距离控制电机起动停止的功能，具有JDB型电机综合保护器实现过载、断相、短路及漏电闭锁保护。

二、环境条件a）周围环境温度为-5℃~ +40℃；b）相对湿度不大于95%（+25℃）；c）海拔高度不超过2000m（0.08~0.11MPa）；d）具有甲烷及煤尘混合气体的煤矿井下；e）无破坏金属和绝缘材料的腐蚀性气体的地方；f）与垂直面的安装倾斜度不超过15°；g）在无显著摇动和冲击振动的地方；h）能防止滴水的地方；i）环境污染等级为3级；j）安装类别为Ⅲ类；三、技术特征1、型号含义Q B Z —额定电流 / 额定电压电磁起动器隔爆型真空2、防爆型式起动器为矿用隔爆型：ExdI3、技术参数3.1、本体主要技术数据见表1表13.2、JDB电机综合保护主要技术性能及整定见表23.2.1过载保护特性如表2JDB电流整定表表2-1注：JDB33#线是漏电闭锁线，使用时应和开关电压相符。

表2-23.2.2断相保护特性如表33.2.3短路保护特性如表43.2.4漏电闭锁起动器应具有漏电闭锁保护功能，当主电路对地绝缘电阻降到表5动作值以下时，应实现主电路漏电闭锁，当上升到动作值的1.5倍时，应解除主电路漏电闭锁。

电磁起动器使用说明书

6.00 Ie 10.00 Ie
3．84 2．97
2．70 1．50
2．29 0．81
4、低电压保护：当电压不足额定电压的 65%时综保动作。
5、高电压保护：当电压超过额定电压的 120%时综保动作。
6、漏电保护零序电流定值：0.02In～2In；2、延时定值：0.01～60S；3 定值误
差：不超过±5%。零序电压定值：20～150V；2、延时定值：0.01～60S；3 定值误差：不超过±5%。（具体操作详见高压综保使用说明书）
15 节点完成，每种故障保护均为电脑自动处理，因此当故障发生后相应的
故障显示长期记忆，只有当故障消除后，按下复位按钮，记忆才能消除。
七、运输与贮存
1）本电磁起动器在运输中，带有防雨塑料罩及带有防滑底座的包装箱。并
且运输时，隔离插销合闸到位，箱体上隔离操作手柄须置“合”的位置。
2）运输时，动静六插销处于插入状态，接地插销处于插入极限状态，有利
压真空接触器、三相电压互感器、母线式穿心电流互感器、压敏电阻、阻容
吸收装置、隔离插销动触头等，装在机芯小车上，在箱体中隔板上装有 6 个
插销静触头座和一个穿墙式九芯接线柱。隔离板右上角装有照明灯，后腔分
为上、下两室（中间横隔板不起防爆作用），在下室的高压电缆引出口内侧
装有一只零序互感器，在下室左侧上还装有小出线嘴，用户可以引出控制线，
实现远方控制，另外下室底板上，还有一终端电阻，它接在九芯接线端子上，
用户使用的负载电缆是 UGSP 型监视蔽电缆，并要求绝缘监视保护时，请将
电缆中的监视线与地线分别接到原端电阻的两个接线柱上，引出线分别与电
缆（位于移动变压器电源进线盒内）的监视线与地线联接即可，要箱体内外

QBGZ-400 10 (6)矿用隔爆型高压真空电磁起动器

危险！在操作手册中标有这个图标的地方是要您注意即将接近危险，可能的后果是：非常严重警告！标有这个图标的地方提供了危险状况的信息。

可能的后果是：非常严重的伤害甚至死亡。

注意！在操作手册中标有这个图标的地方是要您注意有害的状况。

可能的后果是：损坏输送机或邻近设备。

标有手的图表的地方说明要进行某种操作，标志着这个图标的连接段落表示必须根据规定的步骤进行的一系列操作，按照有关说明书一步一步地、安全和有效地进行。

警告！当设备发生故障时，一定要先切断上一级电源才可开盖维修。

警告！移动设备时不允许碰撞、翻滚或从高处往下扔，以防元器件的破碎、损坏和松动，发现破损之处要及时更换，松动之处应立即旋紧，以防遗忘造成事故。

设备应放置在无雨雪侵入，空气流通，相对湿度不大于95%RH（+20℃），温度不高于40℃不低于-5℃的仓库中。

第四章安装危险！您必须十分了解该设备的操控方法，才能操作设备。

您必须经过对现有操作人员进行的作业培训，并通过实践加深对设备控制系统的了解。

否则，不允许您操作该设备，应立即通知上级主管，要求参加培训。

警告！移动设备时不允许碰撞、翻滚或从高处往下扔，以防元器件的破碎、损坏和松动，发现破损之处要及时更换，松动之处应立即旋紧，以防遗忘造成事故。

设备应放置在无雨雪侵入，空气流通，相对湿度不大于95%RH（+20℃），温度不高于40℃不低于-5℃的仓库中。

本章包括正确储存和运输设备的重要资料。

按照本操作手册提示去做，将会增加设备的寿命和利用率，也可使您的运输工作进行得更快捷和更安全。

仔细注意本章各部分将会帮助简化您的日常工作。

PDF created with pdfFactory trial version 警告！任何工作都要遵守本手册的安全指南，也要遵守国家和矿方管理管理部门制订的特殊安全指南和操作规程，否则将导致最严重的事故，甚至造成死亡。

PDF created with pdfFactory trial version 警告！第一次试运行和测试运行只能由经过良好培训的、有经验的、熟悉井下特殊条件和安全规程的工作组来进行，他们还必须能熟练地操作设备并了解有关操作手册的内容。

QBZ矿用隔爆型真空电磁起动器使用说明书

第1页/共15页
2、起动器的型号的表示方法如下： Q B Z - □ /□
额定电压额定电流真空式隔爆型起动器注：本说明同时对型号为BQD-80/660(380)、QBZ-80、120、 200/1140(660)、 QBZ-120、200/660产品作出了说明。
第2页/共15页
3、起动器可在下列条件下工作： 3.1 海拔不超过2000米； 3.2 周围环境温度为－5℃～+40℃； 3.3 周围空气相对湿度不大于95%(+25℃时)； 3.4 在具有甲烷混合物及煤尘爆炸危险的工矿企业中； 3.5 周围介质中不得含有破坏金属或绝缘的气体及蒸气； 3.6 没有剧烈振动、颠簸的场合； 3.7 在具有防止水、液体和雨雪侵入的地方； 3.8 安装位置与垂直面的倾斜度不超过15度。 3.9 污染等级：3级； 3.10 安装类别：Ⅲ类。
控制电机容量相符，其零部件应完好无误； 1.2 电缆的引入及引出应用接线装置中的橡胶密封圈，金属
堵环，压紧螺母或压紧法兰将电缆压紧以达到隔爆要求，同时应紧固电缆防松脱装置； 1.3 不使用的接线口应用橡胶密封圈、金属堵环、金属堵板严密封堵； 1.4 起动器外壳应接地，安装时其倾斜度不大于15度； 1.5 应根据实际工作电流对保护器进行电流整定。
2、调整或更换
1、按电机容量的额定电流值调整保护器的合适整定电流
2、更换保护器
1、查出短路处排除故障更换R D
感谢您的观赏！
第15页/共15页
BLX KN3-3
S2
起动按钮
LX1-11K
S
停止按钮
1
T
控制变压器

矿用隔爆型可逆真空磁力起动器

QBZ-120(80)/1140(660)N 矿用隔爆型可逆真空磁力起动器使用说明书一、主要用途与适用范围：1、QBZ系列矿用隔爆型可逆真空磁力起动器（以下简称起动器），适用于煤矿井下含有爆炸性气体（甲烷）和煤尘混合物的环境中。

主要用于交流50赫，电压至1140V或660伏，额定工作电流200安以下的供电线路中。

对矿用隔爆型三相鼠笼异步电动机直接起动和停止，需要时还可以进行远方控制。

2、起动器的正常工作条件：a）海拔高度不超过2000米；b）周围环境温度为-5℃～+40℃；c）周围空气相对湿度不大于95%（+25℃）；d）在无破坏绝缘的气体或蒸汽的环境中；e）在无显著摇动和冲击振动的地方；f）与水平面的安装倾斜度不超过15°；g）能防止滴水的地方；h）污染等级3级，安装类别Ⅲ类。

3、起动器具有下列保护：a）过载保护；b）短路保护；c）断相保护；d）主电路漏电闭锁保护；e）过电压保护。

4、起动器的额定工作制：a）八小时工作制；b）不间断工作制；c）断续周期工作制；Ac-3类通电持续率40%，操作频率600次/小时。

Ac-4类通电持续率40%，操作频率120次/小时。

5、电源条件：起动器适用于交流50赫，电压至1140V或660V的电力系统，允许电压波动范围75～100%额定电源电压。

二、规格及技术参数1、起动器的型号及含义：Q B Z —□ / □ N可逆型额定电压V:660、1140额定工作电流A:80、120、200真空隔爆型起动器2、起动器的主要技术参数：3、起动器中隔离开关的主要技术参数：隔离开关的分断能力为6Ie，机械寿命为正反各3000次。

4、起动器的规格及基本参数：5.起动器的电气间隙与爬电距离：主电路的最小电气间隙为18mm，最小爬电距离为28mm。

控制电路的最小电气间隙为6mm，最小爬电距离为6mm。

6.起动器中真空接触器的主触头参数：注：真空接触器的调整及维护详见真空接触器使用说明书。

QBZ矿用启动器

八、保养、维修
1、安装于维护人员进行安装和维护时，操作原则和过程应严格按照本说明书第5 应严格按照本说明书第5章“安装与维护”的规定进行，安装与维护” 非正式的安装与维护人员不得进行安装或维护工作。 2、非本设备的操作人员未经允许不得随意操作本设备。 3、在使用本产品的过程中，非安装和维护的需要，不得随意开启外壳端盖或接线箱盖，确因需要开启时，应先按停止按钮，再切断主回路电流，然后才能打开端盖或箱盖。但应注意隔离开关进线端仍然有电。 4、隔爆面保护注意事项：严禁对隔爆面进行撬打，在拆装中不要磕伤或划伤隔爆面，检修后要刷防锈油，必须还原成原来的隔爆要求状态。 5、当使用现场发生异常现象或设备发生故障时应及时切断电源，必要时应切断本起动器的供电电源、防止发生事故。
2、起动器的本体与工作原理：起动器本体由隔离开关、真空接触器构成。真空接触器是通过电磁铁吸合和断开而控制的，设一个起动、停止按钮。起动器本体中装有一个综合保护单元，其保护有过载、短路、失压、断相、漏电闭锁保护。 3、电气工作原理（1）QBZ-60、80、120 、250（电气原理图1、2） QBZ-60、80、 250（电气原理图1 合上隔离换向开关GHK，控制变压器KB输出36V交合上隔离换向开关GHK，控制变压器KB输出36V交流电，JDB触头3 流电，JDB触头3、4闭合，为控制电路供电做好准备。按下起动按钮QA，此时若起动器在无故障状态，则按下起动按钮QA，此时若起动器在无故障状态，则中间继电器ZJ吸合，控制电压经全波整流后使真空接触中间继电器ZJ吸合，控制电压经全波整流后使真空接触器CKJ1吸合，并利用CKJ1常开触点实现自锁，同时断 CKJ1吸合，并利用CKJ1常开触点实现自锁，同时断开漏电检测回路。按下停止按钮TA，（中间继电器失电，常开触头断按下停止按钮TA，（中间继电器失电，常开触头断开）真空接触线圈失电使主触头脱开分断主线路。在起动或运行过程中，当线路发生短路、过载、断相等故障时JDB触头动作，使吸合线圈释放而起保护作相等故障时JDB触头动作，使吸合线圈释放而起保护作用。

矿用隔爆型(可逆)真空电磁起动器

矿用隔爆型（可逆）真空电磁起动器产品图片展示
• 安立泰防ห้องสมุดไป่ตู้电气有限公司
•
• •
矿用隔爆型（可逆）真空电磁起动器主要技术参数
矿用隔爆型（可逆）真空电磁起动器产品结构
• • • • • • • • • • • • • • • • • • • 1、起动器由坐在撬形底架上的方形隔爆外壳(圆壳型)和芯架两个主要部分组成。外壳又分成接线腔和主腔两个独立的隔爆部分。除隔离换向开关，航空插件等电气元件安装在壳体上以外，为了维护方便，其他电气元件都安置在式芯架上。起动器前门为平面止口式，可用凸轮手把机械灵活提起，使之移出止口限位范围，并可围绕壳体左侧的铰链转动至完全打开的位置。前门与隔离换向开关设有可靠的联锁装置，只有按下机壳右侧的停止按钮顶杆，转动隔离向开关至停止位置，用螺丝刀将联锁杆旋向后方，至完全脱离前门后，才能提动前门左侧的凸轮手把机构，将前门打开，前门关合方法与打开的程序相反。 2、芯架上装有：（1）CKJ5系列30-60-125、80-200A三相真空接触器（吸合线圈为直流），用以闭合及分断所控制电动机的电路；（2）智能保护器的性能 3、控制变压器只供控制线路用，一次电压1140V、660V，380V二次电压36V供真空接触器直流吸合线圈使用及漏电闭琐的工作电源，熔断器用作主回路短路保护。 4、LD组件、漏电闭琐组件：（1）停止按钮与起起；（2）过电压保护；（3）短路保护 5、起动器外壳上装有：（1）隔离换向开关，适用于电动机停止时隔离电源和进行换向；（2）壳体前门隔离换向开关以及停止按钮间的连锁装置； (3)就地操纵起动按钮顶杆;(4)起动、停止按钮顶杆；（5）接线柱和接线端子；（6）三个主回路进出线口（最大电缆外径φ40-φ50mm），二个控制回路进出线口（最大电缆外径 φ19mm）。 6、起动器可以达到下列要求：(1)就地操纵和远距离控制鼠笼型电动机的起动，停止和在停止时进行换向，可逆起动器可方便地操作电动机正、反转；(2)保护系统有失压和欠电压保护、短路保护、过载与断相保护、漏电保护、过电压保护、壳体前门和隔离换向开关间具有坚固可靠的电气和机械联锁装置。

QBZ矿用隔爆型真空电磁起动器

QBZ矿用隔爆型真空电磁起动器QBZ矿用隔爆型真空电磁起动器是一种专为矿井电气设备而设计的起动器。

它采用真空封闭式结构，具有高度的防护性能，具有安全可靠、符合防爆要求等优点。

下面我们一起来详细了解一下这种设备。

一、QBZ矿用隔爆型真空电磁起动器的特点1. 高度的防护性能：QBZ矿用隔爆型真空电磁起动器的外壳采用铝合金材料，内部采用真空封闭式结构，具有高度的防护性能。

这种结构可以有效地防止灰尘、杂物以及其他外部物质进入设备内部，从而保障了设备的正常运行。

2. 安全可靠：QBZ矿用隔爆型真空电磁起动器具有安全可靠的特点，可以有效地预防电器设备的潜在危险。

它还可以防止操作人员发生意外伤害，因此广泛用于煤矿、金属矿山、化工危险品生产场所等领域。

3. 符合防爆要求：QBZ矿用隔爆型真空电磁起动器可以有效地防止矿井或工厂场所内的爆炸。

它符合GB3836.2、GB3836.3、MT/T 87-1999等防爆标准要求，具有防爆等级ExdI、ExdII等级，能够在危险环境下运行，确保了安全生产。

4. 轻便灵活：QBZ矿用隔爆型真空电磁起动器结构紧凑，体积小，重量轻，方便安装和维护。

其设计灵活，可根据用户的需求进行定制。

二、QBZ矿用隔爆型真空电磁起动器的应用QBZ矿用隔爆型真空电磁起动器广泛应用于煤矿、金属矿山、化工危险品生产场所等领域。

它主要用于控制矿井井下电动机的起停和变频控制，也可以用于无刷电机、直流电机的控制。

同时，该电磁起动器还可以用于照明、通风机、泵站等电气控制系统中。

三、QBZ矿用隔爆型真空电磁起动器的维护QBZ矿用隔爆型真空电磁起动器需要定期检查和维护，以保证其稳定和可靠性。

具体的维护工作包括：1. 清洁电磁起动器：定期清洁电磁起动器外壳及内部相关部件，以保证设备的正常使用。

2. 检查电磁起动器：定期检查电磁起动器的所有连接部件，如接线端子、耐压装置等，以保证接触良好和安全可靠。

3. 更换损坏部件：如发现电磁起动器内部部件有损坏或老化，应及时更换，以保证设备的正常使用和寿命。

电光QJGZ矿用隔爆兼本质安全型高压真空电磁起动器说明书

QJGZ系列矿用隔爆兼本质安全型高压真空电磁起动器使用说明书电光防爆科技股份有限公司前言本说明书依据GB9969.1－1998标准编。

本产品执行标准：GB/T14808-2001交流高压接触器和基于接触器的电动机起动器和Q/DG50-2006企业标准。

防爆类型：矿用隔爆兼本质安全型防爆标志：Exd[id]I本说明书介绍了该起动器的特点和性能，以及应用范围、安装接线、操作维护等内容。

对本装置的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。

本装置所用的保护装置的一些重要操作，如定值修改等，均设有授权密码，请用户注意。

如不按本说明书的要求进行操作，则有可能造成不良后果。

对本说明书如有疑问或有本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。

本说明书自2006年10月10日起实施。

1使用前请认真阅读使用说明书!用途QJGZ系列矿用隔爆兼本质安全型高压真空电磁起动器（以下简称起动器）适用于含有甲烷混合气体，具有爆炸危险的煤矿井下，对额定电压12（7.2、3.9）KV，额定频率50Hz，额定电流不超过630A的三相交流中性点不直接接地的供电系统及频繁起动的高压感应电动机进行直接控制、保护和测量。

起动器执行标准：GB/T14808-2001交流高压接触器和基于接触器的电动机起动器和Q/DG50-2006企业标准。

正常使用、安装条件1 环境温度：-5℃～+40℃；2 海拔高度不超过1000m（超过1000m时但不超过4000m时，工频耐压按GB311.1修正）；3 周围空气相对温度不大于95%（25℃时）；4 具有甲烷等混合气体的煤矿井下；5 无振动和冲击振动的地方；6 能防止滴水的地方；7 水平安装倾斜度不超过15°。

主要技术参数1 额定绝缘水平见表1表1额定电压（KV）1min工频耐压（有效值）（KV）标准雷电冲击全波（峰值）（KV）对地、相间断路器断口间隔离开关断口间二次回路对地对地、相间断路器断口间隔离开关断口间10 42 48 2 75 856 30 30 2 60 603.3 30 30 2 60 60注：额定电流：50A、75A、100A、150A、200A、315A、400A、500A、630A。

QJGZ-100／10(6)高压真空电磁起动器技术协议

矿用隔爆兼本质安全型高压真空电磁起动器技术协议需方（甲方）：供方（乙方）：河南省济源市矿用电器有限责任公司甲方根据要求，选用乙方生产的矿用隔爆兼本质安全型高压真空电磁起动器，适用于具有爆炸危险气体及粉尘的煤矿井下，双方就相关技术达成如下技术协议。

二、技术要求（一）总体要求该产品隔爆性能符合GB3836.1、GB3836.2、GB3836.4；该产品电气性能符合GB/T14808-2001。

（二）主要技术参数（三）技术要求1、产品必须具备“三证一标志”相关资质；2、设备制造加工及验收应严格执行国家及行业的相关制造验收标准；3、采用先进的快开门、手车式机芯结构，互换性极强，操作轻便快捷（和配电装置能联台使用）；4、配用压敏电阻和阻容吸收装置，能够有效抑制大功率感性负载的操作过电压；5、全中文液晶汉显微电脑综合保护，实时显示三相电压、电流、开关状态、功率因素、有功、无功、电度等；6、具有三段式保护（短路、过流、过载）、过、欠电压、选择性漏电保护、三段式零序电流保护、绝缘监视、三相不平衡、故障录波、短路小延时、PT断线、故障记忆、故障自诊断等多种保护功能。

失压保护经电流闭锁并增加延时设定，避免电压闪动而引起的配电装置失压跳闸；7、具有三相电度计量功能；8、参数的整定通过三个按钮或使用矿用隔爆兼本质安全型红外遥控器，并密码保护；9、配备标准RS485或CAN通讯接口，能实时主动上传参数、事件、故障信息等，很方便实现组网和网络通讯，实现遥测、遥控、遥信、遥调等四遥功能，提高煤矿井下供电系统的集中化、智能化、信息化管理和调度；10、远控及通讯回路采用本质安全型电路，提高现场供电的整体安全性；11、电源进线采用（铠装、橡套）电缆引入装置，出线端采用（铠装、橡套）电缆引出装置。

三、其他要求1、设备应满足技术要求和有关制造验收标准。

2、乙方要遵循质量保证体系的要求，除外购件，不允许乙方再转包其他制造商。

3、安装时乙方派人到甲方现场免费指导安装、调试，并负责现场培训操作维护人员。

QBZ10矿用隔爆型(可逆)真空

4.2“结果” 4.2“结果”菜单
·按“确定”键进入菜单。确定” 没有如果保护器此前未进行电流检测，进入菜单将显示“没有检测信息” 进入菜单将显示“没有检测信息”。检测信息 ·按“确定”键进入菜单。确定” ·按“清除信息”可以清除“故障清除信息”可以清除“ 信息”里的历史记录。按“返回” 信息”里的历史记录。按“返回” 屏幕返回到实时显示界面。检验结果 5.返回菜单 5.返回菜单清除返回按“返回”屏幕返回到实时显示界返回” 面。
