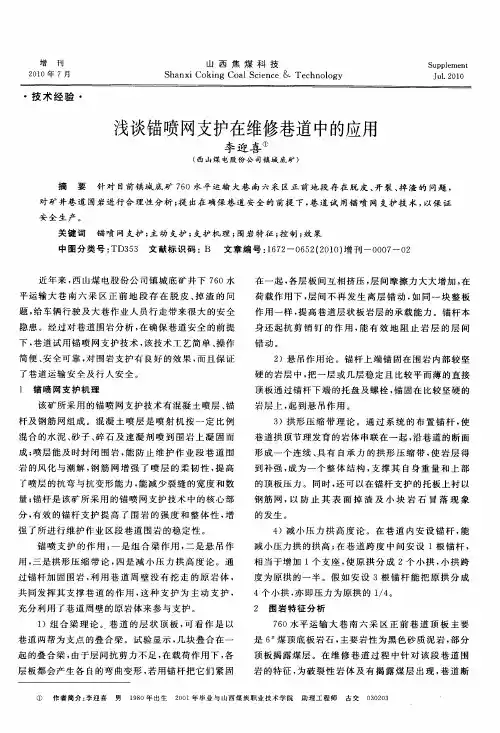

浅谈锚喷网支护在维修巷道中的应用
2 )悬 吊 作 用 论 。 锚 杆 上 端 锚 固 在 围 岩 内 部 较 坚 硬 的 岩 层 中 , 一 层 或 几 层 稳 定 且 比较 平 而 薄 的直 接 把 顶 板 通 过 锚 杆 下 端 的 托 盘 及 螺 栓 , 固 在 比 较 坚 硬 的 锚
该矿所 采用 的锚 喷 网支护 技术 有混 凝 土喷层 、 锚 杆 及钢 筋 网组成 。混凝 土 喷 层 是 喷 射 机按 一 定 比例 混 合 的水泥 、 子 、 石 及 速 凝 剂 喷 到 围 岩上 凝 固而 砂 碎
・8 ・
山 西 焦 煤 科 技
2 1 年 增 刊 00
是 6 煤 顶底 板 岩石 , 主要 岩性 为黑 色砂 质泥 岩 , 部分
顶 板 揭 露 煤 层 。在 维 修 巷 道 过 程 中 针 对 该 段 巷 道 围
岩 的特征 , 破裂性 岩 体及 有 揭 露 煤层 出现 , 道 断 为 巷
助理工程师 古交 0 0 0 323
① 作 者 简 介 : 迎 喜 男 1 8 李 9 0年 出生 2 0 年 毕 业 与 山 西 煤 炭 职 业 技 术 学 院 01
的发生 。
岩 的风 化与 潮解 , 筋 网 增 强 了 喷层 的柔 韧 性 , 高 钢 提 了喷层 的抗 弯与抗 变形 能 力 , 减少 裂缝 的宽 度 和数 能
量 ; 杆 是 该 矿 所 采 用 的 锚 喷 网 支 护 技 术 中 的 核 心 部 锚
分, 有效 的锚 杆支 护 提 高 了 围岩 的强 度 和 整 体性 , 增 强 了所进 行维 护作 业 区段巷 道 围岩 的稳定 性 。 锚 喷支 护 的 作用 : 是 组 合 梁作 用 , 一 二是 悬 吊作 用, 三是拱 形 压缩 带 论 , 四是 减 小 压 力 拱 高度 论 。通
锚网喷工艺在回风巷道修护中的应用
锚网喷工艺在回风巷道修护中的应用【摘要】新集一矿南东翼八煤总回风巷位于该矿区第一水平第五采区,为五采区提供回风服务,巷道所处八煤煤层为中厚至厚煤层,全层厚度 2.18~6.66m,平均厚度3.57m,由于当时没有进行喷浆加固,回风巷道内的构件在乏风及地质应力的作用下,锈蚀变形严重,局部地段顶板下沉、开裂、破碎,帮部凸起、压酥,底板鼓起,巷道已经满足不了南东翼采掘工作面回风的要求。
为此、需要进行卧底、刷扩,打锚杆、锚索、挂网,并对整个巷道进行喷浆加固。
【关键词】锚网喷;巷道修护;总回风巷1 施工工艺1.1 锚联网施工工艺1)顶部用φ20×2200mm强力锚杆,间排距800×800mm,钢筋网规格:1100×1000mm;帮部用φ18×2000mm强力锚杆,间排距为:800×800mm;钢带长为2600mm、2400mm两种规格,顶部、帮部均用两卷Z2360锚固剂。
2)采取超前打2根带帽点柱做为临时支护。
3)打眼、扫眼:严格按照要求打眼,用压风将眼内岩(煤)粉吹扫干净,扫眼时操作人员应站在孔口的侧面,正对钻眼方向不得有人。
4)安装锚杆:①检查:检查锚杆孔的布置形式、孔距、孔深、角度以及锚杆部件是否符合要求,不符合要求的要及时进行更换和处理。
②安装树脂锚固剂:将锚固剂送入锚杆眼,用锚杆将锚固剂缓慢推入眼底。
③搅拌锚固剂:将风钻或锚索机与锚杆连接、开动,边搅拌边将锚杆推进至孔底,然后由慢到快继续搅拌。
④搅拌时间和等待时间:搅拌锚固剂时间为20s~30s,等待时间不低于5min。
1.2 锚索施工工艺顶部用?觟17.8×6200mm锚索加固,间排距为2000×2400mm;锚索每孔使用4卷Z2360锚固剂。
1)检查:检查锚索眼的布置是否符合要求。
2)安装锚固剂:按规定的规格、数量、顺序将锚固剂轻轻送入锚索孔中。
3)推进、搅拌锚固剂:用锚索缓慢地将锚固剂推入孔底,连接锚索与锚索机,开动锚索机边搅拌边将锚索推至孔底,当锚索达孔底时,快速搅拌至规定时间后停止。

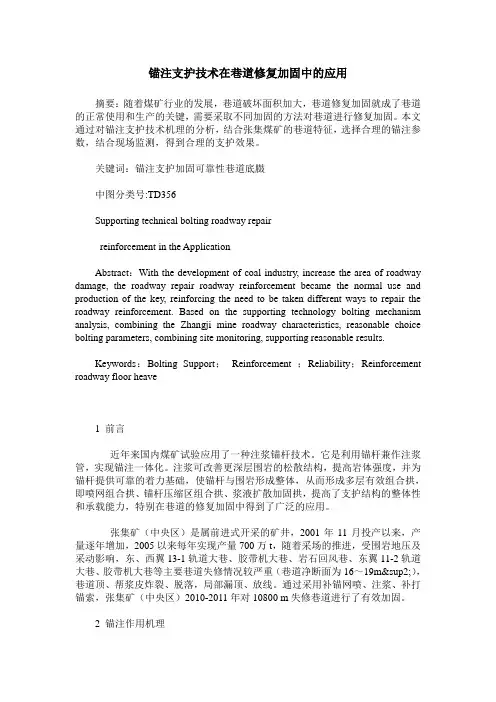

锚注支护技术在巷道修复加固中的应用
锚注支护技术在巷道修复加固中的应用摘要:随着煤矿行业的发展,巷道破坏面积加大,巷道修复加固就成了巷道的正常使用和生产的关键,需要采取不同加固的方法对巷道进行修复加固。
本文通过对锚注支护技术机理的分析,结合张集煤矿的巷道特征,选择合理的锚注参数,结合现场监测,得到合理的支护效果。
关键词:锚注支护加固可靠性巷道底臌中图分类号:TD356Supporting technical bolting roadway repairreinforcement in the ApplicationAbstract:With the development of coal industry, increase the area of roadway damage, the roadway repair roadway reinforcement became the normal use and production of the key, reinforcing the need to be taken different ways to repair the roadway reinforcement. Based on the supporting technology bolting mechanism analysis, combining the Zhangji mine roadway characteristics, reasonable choice bolting parameters, combining site monitoring, supporting reasonable results.Keywords:Bolting Support;Reinforcement ;Reliability;Reinforcement roadway floor heave1 前言近年来国内煤矿试验应用了一种注浆锚杆技术。
锚网索喷浆联合支护在巷道维修中的应用
锚网索喷浆联合支护在巷道维修中的应用田俊宝【摘要】Aimed at bottom connection is decorated on soft coal seam of Kaituo Coal Mine ,it occured severe deformation of roadway by using I-beam supporting.Through analysis of surrounding rock properties ,it determined anchor wire rope shotcrete support of roadway maintenance technology by combining roadway support theory ,it compared with I-beam supporting,it has made significant effect on e-conomy and safety,which provides experience of soft coal roadway support .% 针对开拓煤业井底联络巷布置在松软煤层中,采用工字钢支护,巷道出现严重变形。
通过对围岩性质进行分析,结合巷道支护理论,确定采用锚网索喷浆联合支护技术维修巷道,与工字钢支护对比,在经济、安全上取得了显著效果,为下一步松软煤层巷道支护提供了经验。
【期刊名称】《煤》【年(卷),期】2013(000)008【总页数】2页(P13-14)【关键词】半煤岩巷支护;锚网索喷浆联合支护;工字钢支护【作者】田俊宝【作者单位】潞安集团石圪节煤业公司,山西长治 046032【正文语种】中文【中图分类】TD353开拓煤业开采3号煤层,由于受到2号煤采空区影响,特别是井底联络巷受实际情况制约,被迫布置在松软煤层中,矿压显现明显。
巷道使用砌碹支护,维护工作量大,一年要进行四次维修,前面建设,后面维修。
阳煤五矿集中回风大巷锚网喷联合支护技术研究及应用
·15·
煤矿现代化
2019 年第 4 期
总第 151 期
方案 3:锚索及锚杆规格与方案 1 相同,顶锚索 布置 5 根,间排距为 1300×950mm;巷帮布置 4 根锚 杆,间、排距均为 950mm,顶板和帮部均满铺钢筋网, 同时在巷道顶板和两帮均喷射 C30 混凝土,喷射厚 度为 100mm。 2.2 数值模拟
1 工程概况
阳煤集团五矿地面标高为 870~1030m,8# 煤试 采工作面集中回风巷在 520 水平巷道底板距离 13# 煤顶板 5m 进行施工至 590 水平揭露 8# 煤,该巷道 主要服务于构建西北翼 8# 采煤工作面运输及回风系 统。回风巷北部为无采掘巷道,南部为 8133 综放工作 面(未掘),西部为 8134 综放工作面(未掘),东部为 8# 煤试采工作面集中进料巷(已掘)。该巷道穿越石
煤矿现代化
2019 年第 4 期
总第 151 期
阳煤五矿集中回风大巷锚网喷联合支护技术研究及应用
李宝龙
(山西宏厦第一建设有限责任公司 ,山西 阳泉 045008)
摘 要:锚网喷联合支护能够综合发挥锚网支护和喷浆支护的优势,对煤矿巷道围岩控制效果良好。
本文将锚网喷联合支护技术应用于阳煤五矿 8# 煤试采工作面集中回风巷,针对岩巷段和煤巷段提出 不同断面形状及支护参数;然后对锚网喷支护参数进行了校核,并将锚网喷联合支护方案应用于工程
现场。现场观测显示:巷道最大顶底板变形量和最大两帮变形量均在允许的范围内,实现了巷道的安
全快速掘进。 关键词:锚网喷 ;岩巷 ;煤巷 ;巷道支护 中图分类号:TD353 文献标识码:A 文章编号:1009-0797(2019)04-0015-04
锚网支护技术在深部返修巷道中的运用
锚网支护技术在深部返修巷道中的运用◎段治国(作者单位:河南能源化工集团义煤公司石壕煤矿)矿井支护是煤矿生产中的重要环节和生产技术管理中的重要组成部分,是由不同层次的系统在空间和时间上有机联系的一项巨大的系统工程。
随着矿井开采深度的增大,巷道受地压影响显著,加之巷道围岩性质和支护方式因素的影响,致使一些巷道只能维持很短的时间。
因此,如何对深部返修巷道进行支护工作,就是目前各个煤矿开采企业在工作环节中需要解决的问题。
一、实际案例分析煤矿开采企业在实际进行深部返修巷道的支护工作时,由于具体可以使用的支护技术方法有很多。
因此,想要对支护方法进行合理的选择,必须要结合实际的工作情况进行深入分析,明确工作的重点及难点所在。
目前,我国某地区一处煤矿开采煤层已处于三段,三段主井、副井和胶带道等主要巷道是矿井运输、通风和行人的咽喉,保证三条巷道围岩稳定性对矿井生产和发展至关重要。
但由于巷道离地表的垂距已达610m,巷道维护日趋困难,返修频繁,每年巷道返修达3-4次,其返修费相当惊人。
根据目前状况,三段副井矿压显现最剧烈。
主要表现在顶底板移近速度较大,在接近一年多的时间里,副井高度由原来的2.O m 下降到1.0-1.2m。
为此,选择状况最差的一段为试验巷道。
巷道倾角3-5°,三段副井是沿煤层顶板掘进的,在地压作用下,经过多次返修,顶板下移0.8-1.4m。
煤厚平均1.0m,其下尚有0.20m 的煤层,但被0.20m 的凝灰岩(灰白色、质软、类白泥)隔开,顶底板岩性。
通过对具体情况的分析和研究,煤矿开采企业决定选择使用锚网支护技术,进行深部返修巷道的施工工作。
二、锚网支护技术的基本原理及应用优势在选择使用锚网支护技术时,还应当掌握该技术的基本原理及应用优势,结合具体工作任务,拟定合适的工作方案。
1.基本原理。
锚网支护是通过在岩土体内施工一定长度和分布的锚杆,与岩土体共同作用形成复合体,弥补岩土体强度不足并发挥锚拉作用,使岩土体自身结构强度潜力得到充分发挥,保证边坡的稳定。
锚喷锚注技术在巷道修护中的应用探究
锚喷锚注技术在巷道修护中的应用探究【摘要】由于采动、矿压、地质等因素的综合作用,巷道将表现为不同程度的变形破坏形式。
为了使巷道围岩移动或变形得到有效控制,应在巷道断面采取合理的支护方式。
近年来,锚喷锚注技术在巷道修护中得到广泛应用,本文以顾北矿第一水平皮带机运输巷为例,来说明锚喷锚注技术巷道修护中的优越性。
通过巷道围岩变形观测表明,锚杆锚索联合支护在修护巷道中具有很好的支护效果。
【关键词】巷道修护;锚喷锚注技术;巷道变形1 工程概况顾北煤矿位于安徽省凤台县西北约23Km处,行政区划隶属凤台县顾桥镇。
井田南北走向长约7.5Km,东西倾斜宽4.5~5.0Km左右,面积约36Km2。
矿井储量约为646146.8kt,设计服务年限为68年。
该矿井首采区位于第一水平,标高-648m,开采13-1煤层,煤层倾角较小,平均为6°左右。
第一水平皮带机运输巷布置在煤层内,断面形状为直墙半圆拱,支护形式为架棚,净宽5808mm,净高4530mm,净断面面积21.7m2。
受多种因素影响,矿压显现明显,巷道变形破坏程度高,修护工作量大。
为了有效防止巷道变形并控制修护成本,使得巷道维持较长时间的稳定抗变形状态,经分析研究,在皮带机运输巷受损段采用锚喷锚注技术。
2 巷道变形破坏程度与原因分析2.1 巷道变形破坏形式(1)巷道两帮挤压。
两帮挤压使巷道两侧的墙体出现内收、肩部张裂错动等现象,引起支护破坏、断面缩小等。
严重变形段两帮位移量≥450mm,受损长度约8m。
(2)底鼓。
由于该段巷道所处位置底板岩性较为松软,作用于巷道顶板上的作用力经巷帮传递至巷道底板,从而使巷道底板出现变形引起底鼓,平均累计底鼓量约300mm,最大底鼓量达450mm。
2.2 巷道变形与破坏的主要影响因素分析通过结合变形机理与巷道布置分析,认为有以下几个因素综合影响。
(1)开采深度。
皮带机运输巷所处水平标高-648m,由于巷道上覆岩层自重与原岩应力的作用,使得巷道顶板承受较大的支承压力,在支护薄弱或支护不到位地段,容易引起巷道出现围岩破坏现象,从而使得巷道发生较为严重的底鼓与两帮变形。
浅谈巷道掘进先喷后锚支护技术的应用
1.1 矿井基本情况 山西蒲县蛤蟆沟煤业有限公司为单独保留矿井,
井田面积 1.816 1 km2,批准开采 2耀11 号煤层,属低瓦 斯矿井,生产能力为 1.20伊106 t/a。现 3 号煤层预计在 2021 年末开采完毕,为保证生产接续,蛤蟆沟煤矿委 托相关勘探、设计单位针对矿井 7 号、9 号、10 号、11 号煤层 (以下统称“下组煤”) 编制了水平延深补充勘 探地质报告、下组煤延深开采初步设计、安全设施设 计等技术文件,经山西省有关煤炭主管部门审查批准 后,下组煤延深开采建设项目于 2018 年开工建设。 1.2 矿井工程条件基本情况
a) 在井筒穿过含煤地层掘进时,因初喷工作是在 完成临时支护之后和完全出净渣之前进行的,回弹料 会混入煤堆,降低掘进工程煤质,故采用破旧风筒布 遮盖迎头和初喷段的煤堆,初喷完成后及时清理回弹 料,并运出井外倒入矸石场。b) 每班爆破掘进后增加 了初喷工序,工序倒换较频繁,单班工作量相应增加, 施工组织稍有不力,会出现拖班作业。因此,需要加强 施工组织管理,加强各工种的工序配合和技术培训工 作,确保工序倒换衔接紧密,尽可能避免拖班作业[5]。
4 效果分析
4.1 优点分析 a) 巷道成型质量高,断面规范、美观,喷层平整、
光滑;b) 保证了巷道支护质量,以初喷层为接触面, 不仅 有利 于准确标定锚杆眼位,还 保证了锚杆 (索) 托盘、钢筋网能够更加平整、规范地紧贴初喷层;c) 及 时封闭巷道爆破开挖后暴露的围岩,尤其是对局部有 淋水的地段,封闭后可以较好地封堵围岩裂隙水,基 本上杜绝了巷道积水,减少了掘进临时排水工程量, 同时也能够保证巷道施工过程中的卫生;d) 掺入适量 的速凝剂后,初喷层在 3耀8 min 内完成初凝,具有一定 的支护强度,可同时作为帮部的一种临时支护措施, 有利于安全施工;e) 便于锚杆支护质量的检查和验收 工作,为锚杆 (索)、托板安装,钢筋网的搭接和联网 质量提供了更为规范、准确的考核评定依据;f) 便于 巷道内临时管线、风筒的吊挂,同时规整的锚杆间排 距为临时管线、风筒的整齐吊挂提供了便利条件。 4.2 缺点分析
关于煤矿建设锚网喷支护技术及应用
关于煤矿建设锚网喷支护技术及应用摘要:锚网喷支护作为一种有效的采矿巷道支护方式,由于对围岩强度的强化作用,可显著提高围岩的稳定性,加之成巷速度快、劳动强度低、提高巷道断面利用率、简化回采面的端头维护工艺,明显改善作业环境和安全生产条件,成为矿井巷道的主要支护形式,得到了大力推广应用。
关键词:锚网喷支护支护技术应用概述随着煤巷锚网喷支护技术的快速发展,对锚网喷支护理论的研究也取得较大进展。
在大量理论分析、实验室试验、数值模拟及井下试验研究成果的基础上,进一步深化了对锚网喷支护作用本质的认识,指导和促进了煤巷锚网喷支护技术的推广应用。
一、煤矿开采中锚网喷支护作用原理锚杆是一种安设在巷道围岩体内的杆状锚栓体系。
采用锚网喷支护的巷道,就是在巷道掘进后向围岩中钻锚杆眼,将锚杆安设在锚杆孔内,然后在上锚杆饼之前,将经纬网状的金属网紧贴在巷道岩体表面,最后用喷浆机将水泥、砂按照一定的比例形成的混凝土对巷道岩体表面进行喷射,起到对巷道围岩进行密封,防止风华、加固等作用,以维护巷道的稳定性。
1.悬吊作用。
悬吊作用是指将要冒落的围岩或者软弱岩层,用锚杆悬吊于上部的坚硬岩体上,由锚杆来承载围岩或者弱岩的重量。
2.组合梁作用。
可将平顶巷道层状顶板看作是由巷道两帮为支点的叠合梁,在荷载作用下,各层板梁都单独弯曲,每层板梁的上下缘分别处于受压和受拉状态。
但是用锚杆将各组合板梁压紧之后,在荷载作用下,就如同一块板梁的弯曲一样,提高了板梁的抗弯强度,可以提高顶板岩层的承载能力。
3.挤压加固拱作用。
在巷道周围系统地布置锚杆,使巷道拱部节理发育的岩体连接在一起,便在一定的范围内形成一个连续的、具有一定白承能力的拱形压缩带,使巷道围岩由原来作用在支架上的荷载变成了承载结构,以支承其自身的重量和顶板压力。
4.减跨作用。
在巷道内安设锚杆,能够减少压力拱的高度和跨度。
如在巷道跨中打一根锚杆,相当于在该处打一根支柱,使原来的拱分为两个小拱,小拱的跨度为原拱的一半。
浅谈先喷后锚施工工艺在掘进巷道中的应用
浅谈先喷后锚施工工艺在掘进巷道中的应用作者:亓建来源:《中国科技博览》2015年第29期[摘要]锚喷巷道先锚后喷施工工艺在日常生产中显现了多种不足,为提高安全质量标准化水平,本文结合我矿先喷后锚施工工艺的应用实践,阐述了先喷后锚施工工艺的做法和优缺点。
[关键词]锚喷、先喷后锚、安全质量标准化中图分类号:TD353 文献标识码:A 文章编号:1009-914X(2015)29-0367-011. 前言巷道支护的目的在于改善围岩的应力状况,减缓围岩变形、移动速度,从而创造安全的施工空间,巷道锚网喷支护工艺通过锚杆加固围岩,尽最大努力利用巷道周围没有挖走的原岩体,共同发挥其支撑作用,能起到较好的支护效果,具有安全可靠、技术先进、施工速度快、成本低的特点,在我矿日常掘进中已基本形成一套比较成熟的先锚后喷施工工艺,但随着技术改进和施工地质条件的变化,先锚后喷施工工艺也显现出了不足,难以同时满足工程质量和我矿精细化管理要求。
我矿自2010年起实施先喷后锚施工工艺,目前已在全矿推广,在提高工程质量、提高精细化管理水平、便于工程验收、节资降耗等方面取得较好的效果。
2. 先锚后喷施工工艺现状(1)先锚后喷施工工艺要求爆破找顶找帮后对施工巷道及时进行锚网支护,之后进行喷浆成巷。
由于受爆破影响及混凝土层的覆盖,多数情况下锚杆露头率很低,日常生产中很难对锚杆的成行成线、间排距、锚杆数量、锚杆角度、托盘与围岩的接触情况、锚杆扭矩及抗拔里等进行检查,容易造成隐蔽工程,从而遗留安全隐患。
每隔一段距离施工的喷厚观测孔只能反映局部巷道的喷浆质量,难以反映出整条巷道的喷浆质量。
(2)先锚后喷施工工艺容易忽略对巷道施工的过程控制,因装药量不规范、打眼角度不对、巷道围岩差等原因造成的巷道超挖往往通过增加喷射混凝土的厚度来达到提高巷道成型的目的,一方面浪费材料,另一方面巷道受力后容易造成大块喷浆体脱落,增加安全隐患。
(3)喷射混凝土与围岩紧密接合,共同变形,从而提高支护强度。
锚网喷、锚索、注浆支护工艺在巷道修复与加固中的应用
作者简介 : 王兵( 99一) 男 , 16 , 山东枣庄人 ,19 9 2年毕业 于徐州煤 炭工业学校 , 现任枣庄市 台儿庄 区闫布煤矿副总工程师 。
加强支护结构如 图 1所示 。
后, 减轻 了工人 的劳动强度及工作量 , 两端 头支护 回撤 时间缩短 了 6 0%, 大大缩 短 了正规循 环 时问 , 降低 了 劳动 强度 , 高了劳动效率 。 提
较 薄煤层矿 区的推 广打下基 础。 参考文献 :
[] 1 赵洪亮. 薄及较薄煤层群矿井综采技术应 用研究 , 能源技 术与管
( 硐室 ) 高应力的不 良作用 , 保证巷 道的工程要求 。
1 “ 网喷 、 索、 浆” 护工 艺的应 用 锚 锚 注 支
闫布煤矿 10采 区绞车房 硐室 , 6 断面 为半 圆拱形 , 原设计净 断面 为 60 5 5 m, 6 0× 30 m 主要采 用锚 网喷支 护, 锚杆采用 O1 20 m普通螺丝钢锚杆 。 4× 0 0m 绞车房硐室地下位于 一 5 m车场 右翼 , 10采 50 离 4 区 10 工作面 、 6采 区 16 41 1 4 4 1工作 面较 近 ( 工作 面 两 已回采完毕 ) 围岩 主要为深灰色泥岩 、 , 灰色 中砂岩 , 围 岩表现出松散 、 胀 和软 硬不 均 的特 性 , 载能 力较 膨 承 低, 碎胀特点明显 , 水或 吸湿后 , 有 明显 的软化 和 遇 具 泥化现象 , 这些 因素严重影 响了硐室 的稳定性 , 而造 成
次来压 、 周期来 压 , 过断层 1 , 中 F 2 并 4条 其 S 8断层落 差达 5 m。一般情况 下 , 班平 均推 进 6个 循环 , 每 最高 可达 8 个循环 。根 据该套 设备 在现 场 的使 用情 况 , 认
锚、网、喷支护在巷道施工中的应用
主, 围岩 主要为 石 英 岩 脉 , 中等 坚 硬 岩 石 。断 裂 破 大提高 围岩 的 自身 支承 能 力 和喷 层 的外 部支 承 能力 , 属 碎带 的岩体 不稳 定 , 如不 及 时支 护 , 极易 发 生片 帮 、 达到一 次成巷 , 冒 一劳永逸 的 目的 。
维普资讯
20 0 8焦
新
疆
有
色
金
属
8 7
锚 、 、 支 护 在 巷 道 施 工 中的应 用 网 喷
何 卫 华
( 疆有 色金 属 工 业 ( 团) 鑫建设 有 限公 司 乌 鲁木 齐 8 0 1 ) 新 集 全 3 0 1
摘 要
分 析了锚 、 喷联合支护 , 网、 在断层破碎 带或不稳定 岩层上应用 的优 越性及其 施_ 艺 , T工 认为锚 、 喷支护在 啥图金矿应用 取 网、
根 据挤 压加 固拱 原理 , 定 锚杆 支 护参 数 。锚杆 抽 顶 的现 象 发生 , 证 安装 锚 杆 时 安 全 , 确 保 充分 发 挥 金
选 用直 径 3 4mm, 18 0mm( 0 m) 长 0 20 0r 的管 缝式 属 网在 混 凝 土 中抗 剪 、 拉 的作 用 , 高 混凝 土 的 强 a 抗 提
. 网 0t i 0 o 面主要 以三 心拱 形 为 主 , 在 哈 图 金 矿齐 依 求 I 主 金 属 网规 格 选 用 2m×1 2m, 目规 格 5 n ×5 但 矿
井 83水平巷道施 工 时 , 据设 计要 求 我们进 行 了锚 、 tn。网相 邻两边 作钩 , 于钩挂 连接 , 5 根 oi 用 再用 1 # 铁丝 0
锚网索喷在修复高冒巷道方面的应用
锚网索喷在修复高冒巷道方面的应用【摘要】七台河矿业(集团)公司新铁煤矿,风道围岩破碎、应力大,地质构造复杂,并长期受断层,冲击地压影响,形成高冒巷道。
利用锚网索喷技术成功的修复了风道,并取得了,很好的经济效益,和社会效益。
【关键词】冲击地压;高冒巷道;锚网索喷技术0.工程概况新铁煤矿主要回风巷道为全岩巷道,设计为半圆拱形断面,巷道净宽3.2m,中高2.7m,采用五排锚杆支护,间、排距:1.0m×1.0m。
该巷道全长2000m,设计坡度0°,顶板为泥岩、细砂岩,底板为泥岩、粉砂岩。
由于巷道服务年限较长,并受断层影响,围岩应力大、松软,出现局部冒顶,整个巷道冒顶严重,冒顶长度长达300余米,冒顶高度从0.8米—8米不等。
该巷道为新铁煤矿总回风道,必须修复。
(冒顶断面见图1)1.支护设计1.1支护方案的选择处理冒顶的常用方法是架U型钢棚子,打木垛接顶,或是打锚索吊工字钢粱,再架木垛接顶。
以上两种方法处理低冒巷道比较适用,如果用来处理高冒巷道,存在以下问题:①冒顶高度最高达8米,打木垛难度大,施工困难,不够安全;②选用U 型钢棚子或工字钢粱架木垛,工程造价高,工时利用率低。
③顶板属于软岩顶板,自稳性差,施工中容易掉顶,有安全隐患。
④不能封闭围岩,阻止风化,随时间推移,巷道会继续变形、冒顶,不利于维护,再次修复时,更加困难。
⑤U型钢棚子或工字钢粱跨度大,承载力降低,达不到预期效果。
基于上述原因考虑,并对现场条件及围岩情况做了仔细的分析,决定采用锚网索喷技术修复该巷道,支护方案见图2。
锚网索喷支护是目前软岩巷道有效、实用的支护形式。
是一种很有效的处理高冒巷道的方法,它是在冒顶基本稳定后,喷浆防止破碎、松散岩石继续垮落,起到初步加固巷道围岩稳定的作用,待喷浆凝固后,再铺网、打锚杆,然后再安装锚索,最后复喷混凝土,进一步加固围岩,能充分发挥围岩自称力。
喷射混凝土能及时封闭围岩石和隔离水,网不仅可以支承锚杆之间的围岩,并将单个锚杆连结成整个锚杆群,和混凝土形成有一定柔性的薄壁钢筋混凝土支护圈。
锚网带喷在巷道修复中应用
关键词 : 巷道修复 ; 锚网带喷支护 ; 技 术效果
Ab s t r a c t : I n G u o b e i C o a l Mi n e。 i t wa s n o t i d e l a t h a t t h e s u p p o r t o f t h e i n c l i n e d r o a d w a y t h r o u g h t h e i f r s t mi n i n g a r e a o f S o u t h Wi n g e mp l o y e d t h e o r i g i n a l a n c h o r n e t s u p p o r t i n g s h o t c r e t e wh i c h h s a c a u s e d l a r g e re a a o f s u r r o u n d i n g r o c k d a m-
b e n e i f t s d i r e c t l y .S o c o mb i n e d w i t h t h e a c t u l ,we a a d o p t e d a n c h o r n e t s t e e l b e l t s h o t c r e t e s u p p o r t t o f u l i f l l t h e r e q u i r e - me n t s o f t h e r o a d w a y d e f o r ma t i o n wh i c h h s a a c h i e v e d g o o d s u p p o r t i n g e f e c t . Ke y wo r d s : oa r d w a y r e p ir a ; a n c h o r n e t s u p p o t r t I 1 s p r a y ; t e c h n i c l a e f e c t
锚网喷、锚索、注浆支护工艺在巷道修复与加固中的应用
锚网喷、锚索、注浆支护工艺在巷道修复与加固中的应用王兵1,王焕军1,周广伟2(1.枣庄市台儿庄区闫布煤矿,山东枣庄277012;2.枣庄市台儿庄区煤炭工业局,山东枣庄277000)摘要该文介绍了“锚网喷+锚索+注浆”支护工艺在巷道修复与加固施工中的应用,“锚网喷+锚索+注浆”支护工艺是一种安全可靠的支护方式,尤其是在构造应力、围岩压力大、巷道稳定性较差的巷修工程中的应用。
关键词锚网喷锚索注浆中图分类号TD266文献标识码B目前,闫布煤矿采场已延深至-550m水平,随着14层煤的开采结束和开采深度的加大,在高地应力的长期作用下,巷道(硐室)变形必然会加剧,而“锚网喷、锚索、注浆”复合支护结构形式,有力地克服了巷道(硐室)高应力的不良作用,保证巷道的工程要求。
1“锚网喷、锚索、注浆”支护工艺的应用闫布煤矿160采区绞车房硐室,断面为半圆拱形,原设计净断面为6600ˑ5350mm,主要采用锚网喷支护,锚杆采用Φ14ˑ2000mm普通螺丝钢锚杆。
绞车房硐室地下位于-550m车场右翼,离140采区1401工作面、146采区1461工作面较近(两工作面已回采完毕),围岩主要为深灰色泥岩、灰色中砂岩,围岩表现出松散、膨胀和软硬不均的特性,承载能力较低,碎胀特点明显,遇水或吸湿后,具有明显的软化和泥化现象,这些因素严重影响了硐室的稳定性,而造成绞车房硐室有一定的变形破坏。
主要表现为:总体上两帮向内收敛,顶部和两帮有一定的裂缝,底板隆起。
根据巷道目前的实际情况,决定采用锚网喷、锚索、注*收稿日期:2011-07-28作者简介:王兵(1969-),男,山东枣庄人,1992年毕业于徐州煤炭工业学校,现任枣庄市台儿庄区闫布煤矿副总工程师。
浆进行补强措施。
2修复与加固技术参数及施工工艺2.1修复与加固技术参数2.1.1全断面锚网(索)喷支护全断面锚固支护采用高性能螺纹钢锚杆支护。
锚杆规格为Φ20ˑ2200mm,间排距800ˑ800mm,锚杆孔为Φ28mm,采用1卷中速2360型和1卷快速2335型树脂药卷加长锚固,锚固长度不少于800mm,锚固力不低于100kN,预紧力不低于50kN,托盘采用拱型高强度托盘,规格为150ˑ150ˑ8mm。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
锚网喷工艺在回风巷道修护中的应用
【摘要】新集一矿南东翼八煤总回风巷位于该矿区第一水平第五采区,为五采区提供回风服务,巷道所处八煤煤层为中厚至厚煤层,全层厚度2.18~6.66m,平均厚度3.57m,由于当时没有进行喷浆加固,回风巷道内的构件在乏风及地质应力的作用下,锈蚀变形严重,局部地段顶板下沉、开裂、破碎,帮部凸起、压酥,底板鼓起,巷道已经满足不了南东翼采掘工作面回风的要求。
为此、需要进行卧底、刷扩,打锚杆、锚索、挂网,并对整个巷道进行喷浆加固。
【关键词】锚网喷;巷道修护;总回风巷
1 施工工艺
1.1 锚联网施工工艺
1)顶部用φ20×2200mm强力锚杆,间排距800×800mm,钢筋网规格:1100×1000mm;帮部用φ18×2000mm强力锚杆,间排距为:800×800mm;钢带长为2600mm、2400mm两种规格,顶部、帮部均用两卷z2360锚固剂。
2)采取超前打2根带帽点柱做为临时支护。
3)打眼、扫眼:严格按照要求打眼,用压风将眼内岩(煤)粉吹扫干净,扫眼时操作人员应站在孔口的侧面,正对钻眼方向不得有人。
4)安装锚杆:
①检查:检查锚杆孔的布置形式、孔距、孔深、角度以及锚杆部
件是否符合要求,不符合要求的要及时进行更换和处理。
②安装树脂锚固剂:将锚固剂送入锚杆眼,用锚杆将锚固剂缓慢推入眼底。
③搅拌锚固剂:将风钻或锚索机与锚杆连接、开动,边搅拌边将锚杆推进至孔底,然后由慢到快继续搅拌。
④搅拌时间和等待时间:搅拌锚固剂时间为20s~30s,等待时间不低于5min。
1.2 锚索施工工艺
顶部用?觟17.8×6200mm锚索加固,间排距为2000×2400mm;锚索每孔使用4卷z2360锚固剂。
1)检查:检查锚索眼的布置是否符合要求。
2)安装锚固剂:按规定的规格、数量、顺序将锚固剂轻轻送入锚索孔中。
3)推进、搅拌锚固剂:用锚索缓慢地将锚固剂推入孔底,连接锚索与锚索机,开动锚索机边搅拌边将锚索推至孔底,当锚索达孔底时,快速搅拌至规定时间后停止。
1.3 喷浆施工工艺
1)喷浆前用水冲洗帮、顶,料要搅拌均匀后过筛进入搅拌机,水量、风压要适度,喷浆口要在距帮、顶1000mm处对帮、顶进行螺旋式移动喷浆,一圈压半圈,喷射按一定顺序至上往下进行,顶部至两帮向中间进行。
2)喷射手应严格掌握水灰比,确保喷面平整,湿润光泽,无干
斑或滑落现象。
2 工程质量要求
锚网索支护质量要求:
1)锚网压茬不小于100mm,用12#铁丝联网,联网间距300mm;钢带压茬用锚杆,钢带搭接长度100~200mm。
2)生锈、变形弯曲的锚杆、过期或硬化的锚固剂等不合格材料严禁使用。
3)严格锚杆支护的“三径匹配”,?觟20、φ18的锚杆,钻头φ28mm。
4)严禁将锚杆安装后再卸掉螺母挂网、压钢带,严禁打穿皮锚杆,失锚的锚杆必须及时补打,锚杆安装时,必须实现快速安装。
5)锚杆应尽量垂直岩面,锚杆托板紧压钢带,钢带紧贴岩面,锚杆与岩面的夹角不小于750,顶部锚杆的螺母预紧扭矩不小于140n·m,锚拉力不小于10t,帮部锚杆螺母预紧扭矩不小于100n·m,锚拉力不小于6t。
6)锚索预紧张拉时压力表读数达到18mpa,锚索锚固力120kn,锚拉力12t,锚索深入坚硬顶板岩石,锚索必须安装牢固,托板紧贴岩面。
7)锚杆露出托板30~50mm,锚索露出托板不大于200mm,露出托板误差±50mm。
8)锚杆间排距误差-100~+100mm,锚索间排距误差-100~
+100mm。
3 施工顺序
3.1 施工时采取由外向里施工,先从外口向里进行卧底落道,在外口平巷段形成车场。
3.2 施工前,先从外向里对片帮、漏顶处进行临时腰帮过顶,并对局部段变形严重的危巷进行临时加固。
3.3 施工顺序:临时支护→锚联网支护→卧底、落道→喷浆加固。
3.4 为了加快施工进度,可以拉两茬施工,每茬间距不得低于
20m。
4 结论
新集一矿南东翼八煤总回风巷道在进行锚网喷工艺的修护以后,通过实际使用效果的观测表明:
4.1 锚网索支护在经过喷浆处理以后,在巷道表面形成了一层坚固的钢筋混凝土表层,起到了阻止金属构件氧化的作用,大大提高了构件的使用寿命,延长了巷道的使用期限。
4.2 喷浆处理后的巷道表面光滑,与未进行喷浆处理之前的巷道相比,减少了通风阻力,增强了巷道的通风效果。
[责任编辑:王迎迎]。
