电力变压器试验记录

合集下载

220kv电力变压器试验报告

220kv电力变压器试验报告
电力变压器试验记录
工程名称
xxxxxxxxxx有限公司
标号
1#主变


型号
SFZ11-60000/220
额定容量
60000kVA
短路阻抗
13.91%
额定电压
110±8*1.25%/10.5kV
接线组别
YNd11
额定电流
314.9/3299.2A
出厂日期
2022.12
冷却方式
ONAN
出厂编号
2022xxxxx
试验部位
介质损耗角及电容量试验
温度(℃)
tg高压、中性点-低压
0.15
5015
低压-高压、中性点
0.15
8900
变压器油
0.15
8900
五、变压器油耐压测试(kV)
试验部位
1
2
3
4
5
平均值
本体
52
53
53
52
52
52
有载开关
50
51
51
52
51
50
结论:合格
试验日期:2020年10月15日
审核人:
试验人:
极化指数测试(MΩ)
R15S
R60S
K
R10min
P
高压-低压及地
35000
60000
1.71
低压-高压及地
20000
30000
1.5
铁芯-地
30000
三、绕组连同套管的直流泄露测试
试验部位
电压(kV)
时间(min)
泄露电流(μA)
高压-低压及地
40
1
3

箱式变压器预防性试验报告记录(10kV)

箱式变压器预防性试验报告记录(10kV)

箱式变压器预防性试验报告记录(10kV)————————————————————————————————作者:————————————————————————————————日期:2电力变压器预防性测试报告委托测试单位XXXXXXXX 测试单元电压等级10kV 测试单元间隔#3百货变配电室#2变测试性质预防性测试现场天气状况晴;零上12.1℃;湿度49% 测试日期2016年12月19日变压器铭牌参数变压器型号SCB10-1600/10 额定电压10±2X2.5%/0.4kV 变压器额定容量1600kVA 联结组别Dyn11 出厂序号1610002497 生产日期2013年09月生产厂家海南金盘电器有限公司测试依据:《电力设备预防性试验规程》DL/T 596-1996测试标准:1、直流电阻:相间电阻差别不大于三相平均值的4%;线间电阻差别不大于三相平均值的2%。

2、绝缘电阻:换算至同一温度下,与前一次测试结果对比应无明显变化。

3、交流耐压值:10kV侧为24kV。

测试仪器:1、直流电阻测试仪(10kV直流电阻测试仪9301);2、ZC11D-10型摇表(2500V);3、交流耐压测试仪(XJYD-5/50交流耐压仪)一、直流电阻测试数据:分接位置10kV侧直流电阻400V侧直流电阻A←→B B←→C C←→A ΔR%a0 b0 c0 ΔR%1(运行位置)0.4077Ω0.4082Ω0.4071Ω0.27%0.0002020Ω0.0002040Ω0.0002017Ω 1.13%二、绝缘电阻测试数据:测试位置工频耐压前测试的数据工频耐压后测试的数据10kV侧对400V侧接地≮2500+MΩ≮2500+MΩ400V侧对10kV侧接地≮2500+MΩ≮2500+MΩ三、工频交流耐压测试:测试位置测试电压测试时间10kV侧对400V侧接地24kV 1分钟测试情况说明1、直流电阻测试数据在要求标准误差范围之内。

电力变压器试验记录

电力变压器试验记录

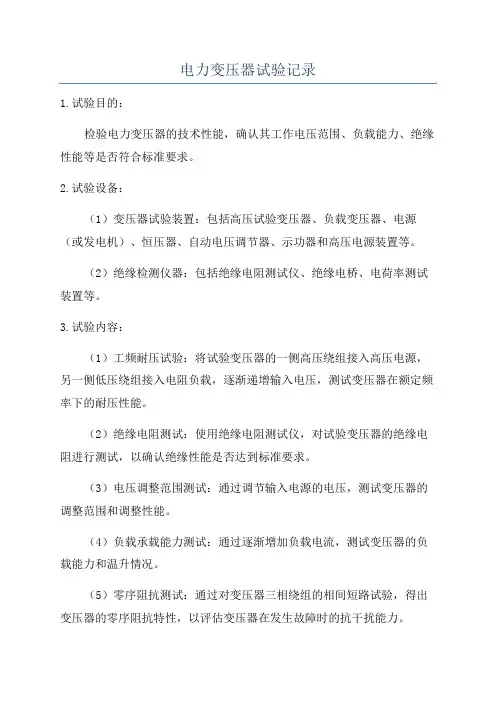

电力变压器试验记录1.试验目的:检验电力变压器的技术性能,确认其工作电压范围、负载能力、绝缘性能等是否符合标准要求。

2.试验设备:(1)变压器试验装置:包括高压试验变压器、负载变压器、电源(或发电机)、恒压器、自动电压调节器、示功器和高压电源装置等。

(2)绝缘检测仪器:包括绝缘电阻测试仪、绝缘电桥、电荷率测试装置等。

3.试验内容:(1)工频耐压试验:将试验变压器的一侧高压绕组接入高压电源,另一侧低压绕组接入电阻负载,逐渐递增输入电压,测试变压器在额定频率下的耐压性能。

(2)绝缘电阻测试:使用绝缘电阻测试仪,对试验变压器的绝缘电阻进行测试,以确认绝缘性能是否达到标准要求。

(3)电压调整范围测试:通过调节输入电源的电压,测试变压器的调整范围和调整性能。

(4)负载承载能力测试:通过逐渐增加负载电流,测试变压器的负载能力和温升情况。

(5)零序阻抗测试:通过对变压器三相绕组的相间短路试验,得出变压器的零序阻抗特性,以评估变压器在发生故障时的抗干扰能力。

4.试验步骤:(1)首先进行工频耐压试验,根据标准要求,逐渐递增输入电压,观察试验变压器的表现情况,记录通过电压和泄漏电流值。

(2)绝缘电阻测试仪对试验变压器进行绝缘电阻测试,根据标准要求记录电阻值和测试时间。

(3)进行电压调整范围测试,通过调节输入电源的电压,观察变压器输出电压的调整情况,记录电压调整范围和调整时间。

(4)逐渐增加负载电流,测试变压器的负载能力和温升情况,记录负载电流值和变压器温升值。

(5)对变压器进行零序阻抗测试,记录三相绕组的相间短路电流值,计算得出变压器的零序阻抗值。

5.试验结果分析:根据试验数据,对变压器的技术性能进行评估和分析。

确认耐压性能、绝缘性能、调整范围、负载能力和零序阻抗等是否符合标准要求。

如若发现不合格项,应进一步分析原因并进行改进措施。

6.试验结论:根据试验结果和分析,给出电力变压器的性能评估结论,并作出是否符合标准要求的判断。

变压器试验记录范文

变压器试验记录范文

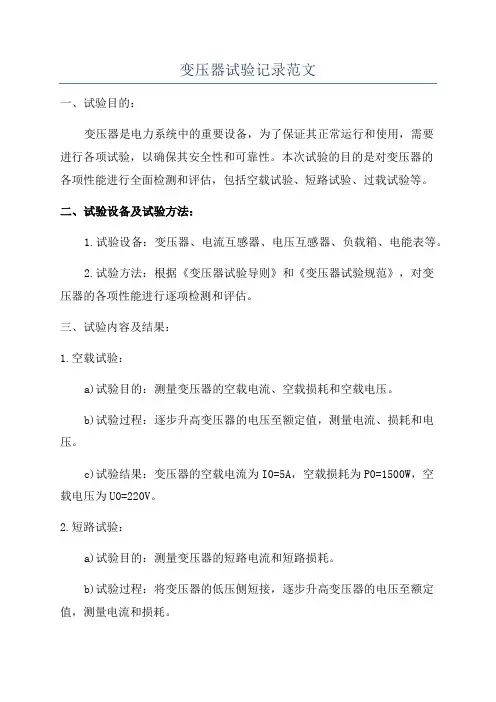

变压器试验记录范文一、试验目的:变压器是电力系统中的重要设备,为了保证其正常运行和使用,需要进行各项试验,以确保其安全性和可靠性。

本次试验的目的是对变压器的各项性能进行全面检测和评估,包括空载试验、短路试验、过载试验等。

二、试验设备及试验方法:1.试验设备:变压器、电流互感器、电压互感器、负载箱、电能表等。

2.试验方法:根据《变压器试验导则》和《变压器试验规范》,对变压器的各项性能进行逐项检测和评估。

三、试验内容及结果:1.空载试验:a)试验目的:测量变压器的空载电流、空载损耗和空载电压。

b)试验过程:逐步升高变压器的电压至额定值,测量电流、损耗和电压。

c)试验结果:变压器的空载电流为I0=5A,空载损耗为P0=1500W,空载电压为U0=220V。

2.短路试验:a)试验目的:测量变压器的短路电流和短路损耗。

b)试验过程:将变压器的低压侧短接,逐步升高变压器的电压至额定值,测量电流和损耗。

c)试验结果:变压器的短路电流为ISC=50A,短路损耗为PSC=3000W。

3.过载试验:a)试验目的:评估变压器在额定负载条件下的可靠性和稳定性。

b)试验过程:逐步升高变压器的负载至额定负载,维持一段时间后,记录电流、损耗和温升情况。

c)试验结果:按照额定负载的要求,变压器保持稳定,没有出现过载现象。

4.绝缘电阻试验:a)试验目的:检测变压器的绝缘性能。

b)试验过程:使用绝缘电阻测试仪对变压器的绝缘电阻进行测量。

c)试验结果:变压器的绝缘电阻大于100MΩ,符合设计要求。

5.波形畸变试验:a)试验目的:评估变压器的负载电流的波形畸变情况。

b)试验过程:使用示波器测量变压器的负载电流波形,并计算其总畸变率。

c)试验结果:变压器的负载电流的总畸变率小于5%,符合电力系统的要求。

四、试验结论:根据以上试验结果1.变压器在空载状态下,具有适当的电压调整能力和较低的空载损耗。

2.变压器在短路状态下,具有适当的电流限制能力和较低的短路损耗。

110kv变压器 耐压试验

110kv变压器 耐压试验

110kv变压器耐压试验110kV变压器耐压试验是电力设备运行前的一项重要测试,旨在验证变压器的绝缘性能和耐压能力,确保其安全可靠地运行。

本文将介绍110kV变压器耐压试验的目的、测试方法、测试步骤以及测试结果的评估。

一、测试目的110kV变压器耐压试验的主要目的是检测变压器的绝缘性能,验证其在额定电压下的耐压能力。

通过该测试,可以评估变压器的绝缘系统是否符合设计要求,以及是否存在绝缘缺陷或故障。

二、测试方法110kV变压器耐压试验通常采用交流耐压试验方法。

测试时,将变压器的高压绕组与低压绕组分别接地,施加额定电压的交流电源,持续一定时间,观察变压器的绝缘状况和耐压性能。

三、测试步骤1. 准备工作:检查测试设备和仪器的状态,确保其正常工作;清理变压器表面,确保无灰尘和杂物。

2. 连接接线:根据测试要求,将测试设备与变压器的高压绕组和低压绕组进行连接,确保接线正确可靠。

3. 施加电压:根据变压器的额定电压,设置测试设备的输出电压,并逐渐升压至额定电压,保持一段时间。

4. 观察检测:在测试过程中,观察变压器的绝缘状况,如有异常情况及时记录并停止测试。

5. 测试结果评估:根据测试数据和观察结果,评估变压器的绝缘性能和耐压能力是否符合要求。

四、测试结果评估根据110kV变压器耐压试验的结果,可以对变压器的绝缘性能进行评估。

通常,变压器的绝缘电阻应满足一定的要求,耐压测试中不应出现击穿或闪络现象。

如果测试结果符合要求,则说明变压器的绝缘系统良好,可以安全投入运行;如果测试结果不符合要求,则需要进一步分析原因,并采取相应的维修或更换措施。

110kV变压器耐压试验是确保变压器安全可靠运行的重要环节。

通过该测试,可以评估变压器的绝缘性能和耐压能力,及时发现和解决潜在的绝缘问题,保障电力系统的正常运行。

电力变压器试验(1)

电力变压器试验(1)

电力变压器试验(1)
油浸电力变压器绝缘电阻的温度换算系数A值
温度
差K
5
10 15 20 25 30 35 40 45 50 55
60
换算
系数A
1.2
1.5
1.8
2.3
2.8
3.4
4.1
5.1
6.2
7.5
9.2
11.2
注:表中K值为实际温度减去20℃的绝对值,在测量绝缘 电阻时应以绝缘油顶层温度为准。
4、测量各分接头的电压比;(大修试验此项不做)
5、线圈连接组别的测定;
6、测量线圈的绝缘电阻值及吸收比;
7、线圈连同套管的介质损耗因数值的测量;
8、工频耐压试验;
9、空载试验;
10、短路试验; 11、额定电压下的冲击合闸试验。
电力变压器试验(1)
变压器的预防性试验项目
预防性试验是指对变压器的绝缘每经过一定时间的运行, 不论运行情况如何,都要进行试验。它是保证变压器安 全运行的重要措施。通过试验掌握绝缘的情况,及早发 现缺陷并进行相应的维护与检修,以免变压器在工作电 压或过电压作用下击穿而造成事故。
流电阻。
有分接绕组应测量所有分接直流电阻。
对有中性点引出的绕组应测量其相电阻,无中性点引 出的测量线电阻。
电力变压器试验(1)
三相直流电阻平衡率超过标准可能的原因分析:
n 分接头接触不良。一般地表现为1~2个分接头电阻大, 而且三相之间不平衡。主要是分接头脏污、电镀层脱落、 弹簧压力不足等,分接头固定时因箱盖受力不均也能导 致接触不良;
或绕组在绕制、运输等过程中收到过外力的挤压等。
电力变压器试验(1)
直流电阻测量注意事项
n 变压器交接与大修时应在各侧绕组所有分接头位 置上进行测试,预防性试验可以在当前运行所使 用的分接位置进行测试;

电力变压器试验记录

电力变压器试验记录

LL──12/5型电流继电器检验
调试人员:审核:年月日
LL──12/5型电流继电器检验表格工程名称:安装地点:系统图号:
6.结论:
调试人员:审核:年月日
三相组合式过电压保护器(TBP)试验记录表格工程名称:安装地点:系统图号:
调试人员:审核:年月日
调试人员:审核:年月日变频调速三相同步电动机调试记录表格
工程名称:安装地点:图号:
调试人员:审核人:年月日
电力电缆试验记录表格2
电气调试2009-05-21 15:34:24 阅读95 评论0 字号:大中小
电力电缆试验记录
工程名称:系统图号:
调试人员:审核:年月日
绕线型感应电动机调试记录表格
电气调试2009-05-21 15:38:32 阅读39 评论0 字号:大中小
绕线型感应电动机调试记录表格
电气调试2009-05-21 15:38:58 阅读35 评论0 字号:大中小
直流电动机调试记录表格
电气调试2009-05-21 15:43:28 阅读124 评论0 字号:大中小
直流电动机调试记录工程名称:安装地点:系统图号:
调试人员:审核:年月日
综合继保调试记录表格
电气调试2009-05-21 15:45:21 阅读112 评论0 字号:大中小
综合继保调试记录
工程名称:安装地点:系统图号:
调试人员:审核:年月日
综合继保调试记录表格
电气调试2009-05-21 15:46:17 阅读65 评论0 字号:大中小
综合继保调试记录
工程名称:安装地点:系统图号:。

电力变压器试验记录精编版

电力变压器试验记录精编版

电力变压器试验记录集团企业公司编码:(LL3698-KKI1269-TM2483-LUI12689-ITT289-
电力变压器试验记录
调试人员:审核:年月日
调试人员:审核:年月日
LL──12/5型电流继电器检验表格工程名称:安装地点:系统图号:
调试人员:审核:年月日
三相组合式过电压保护器(TBP)试验记录表格工程名称:安装地点:系统图号:
调试人员:审核:年月日
变频调速三相同步电动机调试记录表格工程名称:安装地点:图号:
调试人员:审核人:年月日电力变压器试验记录
调试人员:审核:年月日电力变压器试验记录
调试人员:审核:年月日电力变压器试验记录
调试人员:审核:年月日
电力电缆试验记录表格2
2009-05-2115:34:24阅读95评论0字号:大中小
电力电缆试验记录
工程名称:系统图号:
调试人员:审核:年月日
电力电缆试验记录3
2009-05-2115:35:10阅读68评论0字号:大中小
调试人员:审核:年月日电流互感器试验记录表格
调试人员:审核:年月日直流电动机调试记录表格
2009-05-2115:43:28阅读124评论0字号:大中小
直流电动机调试记录
工程名称:安装地点:系统图号:
调试人员:审核:年月日
综合继保调试记录表格
2009-05-2115:45:21阅读112评论0字号:大中小
综合继保调试记录
工程名称:安装地点:系统图号:
调试人员:审核:年月日
综合继保调试记录表格
2009-05-2115:46:17阅读65评论0字号:大中小
综合继保调试记录
工程名称:安装地点:系统图号:
调试人员:年月日。

高压试验表格大全

高压试验表格大全

结论:合格审核:校阅:试验:结论:审核:校阅:试验:10kV 金属氧化锌避雷器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 持续运行电压 kV 额定电压 kV 天气 温度 ℃ 型式 制 造 厂 出厂日期 年 月 试验性质结论: 审核: 校阅: 试验:铭 牌 规 范10kV电流互感器试验记录结论:审核:校阅:试验:6-35高压断路器试验记录kV委托单位报告编号站内编号 试验日期 年 月 日型 号 额定电压 kV 频 率 Hz 天气 温度 ℃ 开断电流 kA 开断容量 MVA 额定电流 A 制 造 厂 厂 号 出厂日期 年 月 结论:审核: 校阅: 试验:铭 牌 规 范35kV 电力变压器预防性试验记录委托单位报告编号站内编号 试验日期 年 月 日 型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / kV 额定电流 / A 阻抗电压 %频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质 (绝缘部分)结论: 审核: 校阅: 试验:铭 牌 规 范35kV 电力变压器试验记录委托单位报告编号站内编号 试验日期 年 月 日 型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / kV 额定电流 / A 阻抗电压 %频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质结论: 审核: 校阅: 试验:铭 牌 规 范6-10kV 电力变压器试验记录委托单位报告编号站内编号 试验日期 年 月 日型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / kV 额定电流 / A 阻抗电压 %频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质结论: 审核: 校阅: 试验:铭 牌 规 范6-10kV 电力变压器试验记录委托单位报告编号站内编号 试验日期 年 月 日型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / kV 额定电流 / A 阻抗电压 %频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质结论: 审核: 校阅: 试验:铭 牌 规 范6-35kV 金属氧化锌避雷器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 持续运行电压 kV 额定电压 kV 天气 温度 ℃ 型式 制 造 厂 出厂日期 年 月 试验性质 结论: 审核: 校阅: 试验:铭 牌 规 范35kV 多油断路器试验记录结论:审核:校阅:试验:真空断路器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 号 额定电压 kV 频 率 Hz 天气 温度 ℃ 开断电流 kA 开断容量 MVA 额定电流 A 制 造 厂 厂 号 出厂日期 年 月 试验性质 (绝缘部分)结论: 审核: 校阅: 试验:铭 牌 规 范少油断路器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 号 额定电压 kV 频 率 Hz 天气 温度 ℃ 开断电流 kA 开断容量 MVA 额定电流 A 制 造 厂 厂 号 出厂日期 年 月 试验性质 (绝缘部分)结论: 审核: 校阅: 试验:铭 牌 规 范6-35kV电力电缆试验记录结论:审核:校阅:试验:电力电缆试验记录结论:审核:校阅:试验:电力电缆预防性试验报告结论:审核:校阅:试验:纸绝缘电力电缆试验记录委托单位报告编号 不印 站内编号 试验日期 年 月 日 全 长 m 导线形状 天气 温度 ℃ 绝缘种类 外皮种类 芯 数 电 压 kV 电 流 A 导线截面 平方毫米 制 造 厂 试验性质结论: 审核: 校阅: 试验:铭 牌 规 范阀式避雷器交接试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 式 额定电压 kV 天气 温度 ℃ 制 造 厂 出厂日期 年 月 灭弧电压 kV 试验性质结论: 审核: 校阅: 试验:铭 牌 规 范6-10kV 电力变压器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / 额定电流 / A 阻抗电压 % 频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质 结论: 铭 牌 规 范审核: 校阅: 试验:6-10kV 电力变压器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / 额定电流 / A 阻抗电压 % 频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质 (绝缘部分) 结论: 审核: 校阅: 试验:铭 牌 规 范6-35kV 电压互感器试验记录委托单位 报告编号 站内编号 试验日期 年 月 日 型 式 额定电压 / kV 天气 温度 ℃ 准确等级 最大容量 VA 变压比 / 频率 Hz 容 量 VA 出厂日期 年 月 制 造 厂 结论: 审核: 校阅: 试验:铭 牌 规 范电压互感器交接试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 式 额定电压 / kV 天气 温度 ℃ 准确等级 最大容量 VA 变压比 / 频率 Hz 容 量 VA 出厂日期 年 月 制 造 厂 试验性质 结论: 审核: 校阅: 试验:铭 牌 规 范结论:审核:校阅:试验:委托单位报告编号 159 站内编号 试验日期 年 月 日 型 式 额定电压 / kV 天气 温度 ℃ 准确等级 频率 Hz 电流比 / A 容 量 VA 出厂日期 年 月 制 造 厂 结论: 审核: 校阅: 试验:铭 牌 规 范接地电阻试验报告结论:合格审核:校阅:试验:结论:审核:校阅:试验:结论:审核:校阅:试验:结论:审核:校阅:试验:结论:审核:校阅:试验:10kV干式电流互感器试验记录结论:审核:校阅:试验:电力电容器试验记录结论:审核:校阅:试验:继电保护装置试验记录委托单位试验日期设备名称 C.T.变比制造厂家变压器容量KVA三、二次回路绝缘电阻MΩ四、模拟动作:传动正确五、结论:各项试验均符合规程要求,保护可以投运审核:校阅:试验:综合自动化保护装置试验报告委托单位:试验日期:厂型:设备名称:厂号:变压器容量:制造厂家: C.T.变比:S,零序时间定值S七、二次回路绝缘电阻:MΩ审核:试验:。

实验三 单相变压器空载和短路实验

实验三 单相变压器空载和短路实验

上海开放大学电气传动技术及应用实验三单相变压器空载和短路实验实验报告分校:_____ ______班级:__________________学生姓名:__________________学号:__________________实验成绩:__________________批阅教师:__________________实验日期年月日实验三单相变压器空载和短路实验一、实验目的1、通过空载和短路实验测定变压器的变比和参数。

2、通过负载实验测取变压器的运行特性。

二、实验项目1、空载实验测取空载特性U0=f(I0),P0=f(U0) , cosφ0=f(U0)。

2、短路实验测取短路特性U K=f(I K),P K=f(I K), cosφK=f(I K)。

3、负载实验(选做)(1)纯电阻负载保持U1=U N,cosφ2=1的条件下,测取U2=f(I2)。

(2)阻感性负载保持U1=U N,cosφ2=0.8的条件下,测取U2=f(I2)。

三、实验方法1、实验设备2、屏上排列顺序D33、D32、D34-3、DJ11、D42、D43图3-1 空载实验接线图3、空载实验1)在三相调压交流电源断电的条件下,按图3-1接线。

被测变压器选用三相组式变压器DJ11中的一只作为单相变压器,其额定容量 P N =77W ,U 1N /U 2N =220/55V ,I 1N /I 2N =0.35/1.4A 。

变压器的低压线圈a 、x 接电源,高压线圈A 、X 开路。

2)选好所有电表量程。

将控制屏左侧调压器旋钮向逆时针方向旋转到底,即将其调到输出电压为零的位置。

3)合上交流电源总开关,按下“开”按钮,便接通了三相交流电源。

调节三相调压器旋钮,使变压器空载电压U 0=1.2U N ,然后逐次降低电源电压,在1.2~0.2U N 的范围内,测取变压器的U 0、I 0、P 0。

4)测取数据时,U=U N 点必须测,并在该点附近测的点较密,共测取数据7-8组。

变压器型式试验报告

变压器型式试验报告

变压器型式试验报告变压器是电力系统中不可或缺的电力设备之一,它能将高电压的电能转换成低电压的电能,满足各个电气设备的供电需求。

而为了保证变压器的正常运行和安全性能,需要进行型式试验以确认其性能指标是否符合标准要求。

一、数据统计及试验流程首先,在进行变压器型式试验前,需要进行数据统计和备案工作。

此外,试验前应进行预试验或接地试验,确认场地环境符合试验要求。

试验的流程包括验证试验、耐久试验和温升试验,其中验证试验是检验变压器重要性能指标的试验,如空载试验、短路试验和过载试验等;耐久试验是检验电力设备在长期运行状态下的稳定性能,如交流耐压试验和放电试验等;温升试验则是检验变压器运行过程中的散热性能,确保设备在长时间运行情况下的正常放热。

二、试验结果判定和处理试验结束后,需要对试验结果进行判定和处理。

例如,在空载试验中,需要评估变压器的空载损耗和电流,以判断变压器的负载能力是否符合标准;在短路试验中,需要验证变压器在短路情况下的短时稳态热稳定性能和继电保护装置的动作性能等。

同时,对于试验中出现的问题,如试验过程中的电气故障或设备异常情况,需要记录并及时处理。

在对试验结果进行判定时,应结合设备的技术要求和试验标准进行综合评估,确保设备符合相关要求。

三、报告撰写及归档最后,需要将试验结果进行总结,撰写变压器型式试验报告。

报告应包括试验目的、所涉及的试验内容、试验结果及判定依据等内容,并需要上传至质量管理平台进行归档。

综上所述,变压器型式试验是电力设备生产和检验的重要环节,通过该试验可以全面检验变压器的性能和安全指标。

但同时也需要保证试验过程中的安全性和精准性,加强数据统计和试验记录的管理,确保设备质量的稳定和持久。

实验一三相变压器

实验一三相变压器

实验一三相变压器一、实验目的1.通过空载和短路实验,测定三相变压器的变比和参数。

2.通过负载实验,测取三相变压器的运行特性。

二、预习要点1.如何用双瓦特计法测三相功率,空载和短路实验应如何合理布置仪表。

答:在一个三相系统中,任何一相都可以成为另一相的参考点(或基准点)。

Y 型接法通常选择中性点作为参考点,即便是三相三线制也将中性点作为参考点。

Y型接法的好处是每一相的电压、电流和功率都可以独立测量。

如果将三相中的某一相作为参考点,就可以用两只瓦特计测量整个三相系统的功率。

空载实验:低压侧接电源,功率表、电流表,高压侧开路。

短路实验:高压侧接电源、功率表、电流表,低压侧短路。

2.三相心式变压器的三相空载电流是否对称,为什么?答:不对称。

根据磁势与励磁电流的关系式、磁通与磁阻的关系式可知:当外施三相对称电压时,三相空载电流不相等,中间相B相较小,A相和C相较大. B 相磁路较短→B相磁阻较小→空载运行时,建立同样大小的主磁通所需的电流就小.3.如何测定三相变压器的铁耗和铜耗。

答:空载实验测铁耗,短路实验测铜耗。

4.变压器空载和短路实验应注意哪些问题?电源应加在哪一方较合适?答:空载实验:空载实验要加到额定电压,当高压侧的额定电压较高时,为了方便于试验和安全起见,通常在低压侧进行实验,而高压侧开路。

短路试验:由于短路试验时电流较大,而外加电压却很低,一般电力变压器为额定电压的4%~10%,为此为了便于测量,一般在高压侧试验,低压侧短路。

三、实验项目1.测定变比2.空载实验:测取空载特性U0=f(I0),P0=f(U0),cosϕ0=f(U0)。

3.短路实验:测取短路特性U K=f(I K),P K=f(I K),cosϕK=f(I K)。

4.纯电阻负载实验:保持U1=U1N,cosϕ2=1的条件下,测取U2=f(I2)。

四、实验设备及仪器1.MEL-1电机教学实验台主控制屏(含指针式交流电压表、交流电流表)2.功率及功率因数表(MEL-20)3.三相心式变压器(MEL-02)4.三相可调电阻900Ω(MEL-03)5.波形测试及开关板(MEL-05)6.三相可调电抗(MEL-08)五、实验方法OO O oI U P 3cos =ϕ4.纯电阻负载实验 实验线路如图2-7所示六、注意事项在三相变压器实验中,应注意电压表、电流表和功率表的合理布置。

变压器试验记录范文

变压器试验记录范文

变压器试验记录范文实验目的:通过对变压器进行一系列的试验,对其运行性能进行评估和检测。

实验设备:1.变压器2.电力仪器:测量电压、电流、功率的仪器3.温度计4.辅助设备:电力稳定器、电源、电阻箱等5.记录设备:纸笔、计算机等试验一:空载试验1.实验目的:测量变压器的空载电流、空载损耗,并判断变压器的空载参数是否符合设计要求。

2.实验步骤:a.保证变压器的输入侧负荷为零,采用电阻负载,调节电源电压,使输出侧电压达到额定值。

b.测量输入侧电压和电流,以及输出侧的电压。

c.记录电压、电流和功率的数值,并计算得出空载损耗。

试验二:短路试验1.实验目的:测量变压器的短路电流、短路损耗,并判断变压器的短路参数是否符合设计要求。

2.实验步骤:a.将变压器的输入侧和输出侧分别短路,使得变压器的输入短路电压与输出短路电压相等。

b.测量输入侧和输出侧的电流。

c.记录电流和功率的数值,并计算得出短路损耗。

d.根据短路电流和短路损耗的结果,判断变压器的短路参数是否符合设计要求。

试验三:负载试验1.实验目的:通过对变压器进行负载试验,测量变压器的负载电流、负载损耗,并判断变压器的负载参数是否符合设计要求。

2.实验步骤:a.保证变压器的输入侧电压为额定电压,连接额定负荷。

b.测量输入侧电流、输出侧负载电流和功率。

c.记录电流、功率的数值,并计算得出负载损耗。

试验四:温升试验1.实验目的:通过对变压器进行温升试验,测量变压器在额定负荷下的温升情况,并判断变压器的散热性能是否符合设计要求。

2.实验步骤:a.保证变压器的输入侧电压为额定电压,并连接额定负荷。

b.在变压器的不同部位测量温度,并记录下来。

c.在一定时间间隔后,重新测量温度,并计算温升值。

d.根据温度升高的程度,判断变压器的散热性能是否符合设计要求。

以上仅为变压器试验的基本步骤和记录要点,具体实验过程和结果需根据实际情况进行修改和完善。

实验记录应详细而准确,包括实验日期、实验环境、实验设备和实验操作等信息,并罗列出所有的数值结果和计算公式。

10KV变压器现场试验记录

10KV变压器现场试验记录

精心整理XXXXX电力工程有限公司电气设备试验调试报告报告类型:800kVA箱式变压器试验报告日期:2014年10月10日客户名称:XXXXX有限公司项目名称:XXXXX有限公司3*800kVA箱变安装项目审核:批准:编制:10KV变压器现场试验记录型号:SCB10-800/10额定容量:800KVA额定电压:10/0.4日期:20149出厂序号:1485252联接组标号:Dyn11生产厂家:新疆邦特电器制造有限公司阻抗电压:6.06%一:绕组联同套管的直流电阻线圈分接位置AB BC AC 电阻不平衡率%10KV(MΩ)1 928.4 928.9 930.4 0.022 915.3 915.6 917.2 0.023 879.6 880.2 881.4 0.024 857.4 878.7 862.3 0.025 840.3 856.5 849.3 0.020.4kv侧(MΩ) ao bo co 电阻不平衡率%0.4340 0.4407 0.4409 0.3二,联接组别检查:变压器三相接线组别正确。

三:铁心对地绝缘电阻;500MΩ四:变压比检查:分接位置分接位置(v)额定变比电压比偏差(%)AB/ab BC/bc ACac1 10500 26.25 0.03 0.01 -0.012 10250 25.62 0.02 0.01 0.053 10000 25.00 0.02 0.03 0.074 9750 24.37 0.06 0.03 0.275 9500 23.75 -0.01 0.03 0.20五:绕组连同套管的绝缘电阻(MΩ)精心整理测试绕组接地绕组实验前实验后R15S R60S 吸收比R15S R60S 吸收比高压低压15000 20000 / 15000 20000 /低压高压15000 20000 / 15000 20000 /六:绕组连同套管的交流耐压:测试绕组试验电压时间(min)结论高压26 1 通过低压 1.5 1 通过实验结论:所做试验项目结果符合GB50150-2006规程有关规定使用仪器:MODEL-3125数字式高压绝缘电阻测试仪GSBZC型全自动变比测试仪高压试验变压器GCSB-6KVA/50KVGC644-10A直流电阻测试仪试验负责人:编制:试验人员:天气:晴试验温度:20℃试验日期:年月日10KV高压柜现场试验记录柜号:1#计量柜电流互感器,电压互感器,绝缘子,母线绝缘电阻测试(M Ω)测试相接地相实验前实验后结果R15S R60S 吸收比R15S R60S 吸收比通过A BC 60000 100000 / 60000 10000/ 通过B AC 60000 100000 / 60000 10000/ 通过C AB 60000 100000 / 60000 10000/ 通过交流耐压(K v)测试相接地相主回路断口通过A BC33 33 通过B AC33 33 通过C AB33 33 通过结论:所做试验项目结果符合GB50150-2006柜号:2#出线柜真空断路器,电压互感器,电流互感器,绝缘子,母线绝缘电阻测试(M Ω)测试相接地相实验前实验后结果R15S R60S 吸收比R15S R60S 吸收比通过A BC 60000 100000 / 60000 10000/ 通过B AC 60000 100000 / 60000 10000/ 通过C AB 60000 100000 / 60000 10000/ 通过交流耐测试相接地相主回路断口通过A BC33 33 通过精心整理压(K v)B AC33 33 通过C AB33 33 通过结论:所做试验项目结果符合GB50150-2006使用仪器:高压试验变压器GCSB-10KVA/50KVMODEL-3125数字式高压绝缘电阻测试仪试验负责人:编制:试验人员:天气:晴试验温度:20℃试验日期:年月日10KV氧化锌避雷器现场试验记录柜号;1进线柜型号HY5WZ-17/45 生产厂家浙江温州沈高所电气有限公司试验项目/相别 A B C绝缘电阻(MΩ)实验前试验后实验前试验后实验前试验后10000100000 100000 100000 100000 100000直流1mA电压(KA)26.5 26.5 27.20.75UmA下泄漏电流μA2.3 2.3 1.7结论符合出厂技术数据:符合GB50150-2006规程有关规定柜号;2出线柜型号HY5WZ-17/45 生产厂家浙江温州沈高所电气有限公司试验项目/相别 A B C绝缘电阻(MΩ)实验前试验后实验前试验后实验前试验后10000100000 100000 100000 100000 100000直流1mA电压(KA)26.5 26.5 27.20.75UmA下泄漏电流μA2.3 2.3 1.7结论符合出厂技术数据:符合GB50150-2006规程有关规定使用仪器:MODEL-3125数字式高压绝缘电阻测试仪直流高压发生器ZGF-120/2试验负责人:编制:试验人员:天气:晴试验温度:20℃试验日期:年月日低压柜现场调试记录一.GGD低压柜主母线绝缘电阻(MΩ)试验项目/相别a-地b-地c-地o绝缘电阻(MΩ)>500>500>500>500精心整理二.低压出线各回路绝缘电阻(MΩ)试验项目/相别a-地b-地c-地绝缘电阻(MΩ)>500>500>500使用仪器:MODEL-3125数字式高压绝缘电阻测试仪试验负责人:编制:试验人员:天气:晴试验温度:20℃试验日期:年月日接地网现场测试记录测试地点主接地接地电阻值 3.4测试地点800KVA变压器主接地接地电阻值 3.4使用仪器:GC2571数字接地电阻测试仪0.4KV母线现场试验记录变压器-低压柜试验项目/相别a-地b-地c-地o绝缘电阻(MΩ)>500>500>500>500交流耐压2500V/min低压柜-低压柜试验项目/相别a-地b-地c-地o绝缘电阻(MΩ)>500>500>500>500交流耐压2500V/min使用仪器:MODEL-3125数字式高压绝缘电阻测试仪试验负责人:编制:试验人员:天气:晴试验温度:20℃试验日期:年月日10kv电力电缆现场试验用户电缆线路名称XXXXX有限公司3*800kVA箱变安装项目电压等级10KV截面(m㎡)YJV22-3*185 长度(m)150米红相绿相红相试验时间R15S R15S 吸收比R15S R60S 吸收R15S R60S 吸收比精心整理比试验前绝缘电阻MΩ7000100000 / 700010000/ 7000100000 /试验前绝缘电阻MΩ7000100000 / 700010000/ 7000100000 /试验电压26直流耐压及泄漏电流μA1/4U2/4U3/4U1min 2min 3min 4min 5min 6min 黄0 0 0 2.5 2.5 2.4 2.3 2.2 2.1 绿0 0 0 2.4 2.3 2.4 2.2 2.2 2.0 红0 0 0 2.6 2.4 2.4 2.3 2.3 2.2 7min 8min 9min 10min 11min12min13min14min15min 黄 2.0 1.8 1.6 1.4 1.2 1.0 0.8 0.6 0.4 绿 1.9 1.8 1.7 1.4 1.1 1.0 0.8 0.7 0.6 红 2.0 1.9 1.6 1.3 1.2 1.0 0.8 0.6 0.5相位检查正确试验结论所做试验项目结果符合GB50150-2006规程有关规定使用仪器:MODEL-3125数字式高压绝缘电阻测试仪直流高压发生器ZGF-120/2试验负责人:编制:试验人员:天气:晴试验温度:20℃试验日期:年月日XXXXX电力工程有限公司电气设备试验调试报告报告类型:800kVA箱式变压器试验报告日期:2014年10月10日客户名称:XXXXX有限公司项目名称:XXXXX有限公司3*800kVA箱变安装项目审核:批准:编制:10KV变压器现场试验记录型号:SCB10-800/10额定容量:800KVA额定电压:10/0.4日期:20149出厂序号:1485253联接组标号:Dyn11精心整理生产厂家:新疆邦特电器制造有限公司阻抗电压:6.05%一:绕组联同套管的直流电阻线圈分接位置AB BC AC 电阻不平衡率%10KV(MΩ)1 938.5 946.2 928.8 0.012 906.8 914.8 904.5 0.013 875.9 876.3 875.0 0.014 864.7 876.3 861.0 0.015 835.5 849.8 835.0 0.010.4kv侧(MΩ) ao bo co 电阻不平衡率%0.4895 0.4795 0.4650 0.2.7二,联接组别检查:变压器三相接线组别正确。

变压器差动保护实验

变压器差动保护实验

变压器差动保护实验南京钛能电气研究所南京南自电力控制系统工程公司差动保护实验步骤以下:通道均衡状况检查,初始动作电流校验,比率制动特征校验,涌流判据定值校验,差动速判定值校验,差流越限监察校验。

1)通道均衡状况检查试验举例。

接线为YN,d11 的双绕组变压器,额定电压分别为110kV 及10kV,容量 31500kVA,110kV侧 TA:200/5 ,10kV 侧 TA:2000/5 ,外面 TA接线: Y/ Y。

计算:先计算各侧额定电流和均衡系数,结果以下:表 1:各侧额定电流和均衡系数差动继电器内部基准电流I B5A高压侧二次额定电流 Ie 1高压侧均衡系数 K1= I B/ I e1低压侧二次额定电流 Ie 3低压侧均衡系数 K3= I B/ I e3由于外面 TA 接线: Y/ Y,变压器接线为 YN,d11,因此,高压侧星三角变换投入,低压侧星三角变换退出。

若在高、低压侧 A 相各加 15A 的电流,方向相反,则高、低侧各相电流及各相差流以下:高压侧低压侧差流表 2:单加 A 相电流时的差流A 相所加电流 i a115Ai a1折算后电流 I a1= K1* i a1A 相电流 I A1=(I a1-I b1星三角变换后 B 相电流 I B1 =(I b1-I c10AC 相电流 I C1 =(I c1-I a1A 相所加电流 i a3-15Ai a3折算后电流 I a3= K3* i a3B 相0AC 相0AA 相B 相0AC 相相同的方法,加 B 相和 C 相,计算结果以下:表 3:加 B、 C 相时各相差流A 相差流单加 B 相电流 B 相差流C相差流0AA 相差流0A单加 C 相电流 B 相差流C相差流现实验以下:将高低压侧中性点短接,测试仪 A 相接高压侧 A 相,测试仪 N相接低压侧 A 相。

观察装置显示的差流,并记录;相同的方法测 B 相和 C 相。

表 4:通道均衡测试实验A相差流 B 相差流C相差流计算值实验值计算值实验值计算值实验值双侧加 A 相0A双侧加 B 相0A双侧加 C 相0A若计算值和实验结果基实情同,说明均衡系数正确,通道已调均衡。

变压器试验报告范文

变压器试验报告范文

变压器试验报告范文一、实验目的本次实验的目的是为了测试变压器的性能和质量,确保其安全可靠地运行。

具体包括以下几个方面的试验:1.空载试验:测试变压器的空载电流和空载损耗,以确定变压器的电流和功耗。

2.短路试验:测试变压器的短路阻抗和短路损耗,以了解变压器在短路情况下的工作状态。

3.负载试验:测试变压器的负载电流和负载损耗,以确定变压器的承载能力。

4.绕组温度上升试验:测试变压器在额定负载下,绕组的温度上升情况,以确认变压器的散热性能。

5.绝缘电阻试验:测试变压器的绝缘电阻,以评估其绝缘性能。

二、试验装置和仪器1.变压器:额定容量为100KVA的三相变压器。

2.激励电源:用于给变压器提供激励电压。

3.电流互感器:用于测量变压器的电流。

4.电压互感器:用于测量变压器的电压。

5.电力负载:用于对变压器进行负载试验。

6.温度计:用于测量变压器绕组的温度。

三、空载试验在空载试验中,将变压器的一侧绕组断开,然后给另一侧绕组加上额定电压。

记录变压器的输入电压和电流,并计算出空载损耗和功率因数。

根据实验数据和计算结果,得出空载电流为10A,空载损耗为100W,功率因数为0.8四、短路试验在短路试验中,用电流互感器测量变压器的短路电流,并用电压互感器测量变压器的短路电压。

通过计算得到短路阻抗和短路损耗。

根据实验数据和计算结果,得出短路电流为500A,短路损耗为2KW,短路阻抗为2.5Ω。

五、负载试验在负载试验中,将变压器的负载逐步增加,记录负载电流和负载损耗,并计算负载功率因数。

根据实验数据和计算结果,得出负载电流为50A,负载损耗为500W,负载功率因数为0.9六、绕组温度上升试验在绕组温度上升试验中,给变压器加上额定负载,然后记录绕组温度,在规定的时间内测量绕组温度的上升情况。

根据实验数据和测量结果,变压器的绕组温度上升不超过50℃,符合设计要求。

七、绝缘电阻试验在绝缘电阻试验中,用万用表测量变压器的绝缘电阻,并根据测量结果评估变压器的绝缘性能。

电力变压器试验j记录表范本

电力变压器试验j记录表范本

电力变压器________试验设备型号____________ 运行编号____________ 试验日期___________一、绝缘电阻(M Ω) 温度____℃使用仪器型号、编号___________ __________试 验 负 责 人___________ 记 录____________ 结 论___________ 二、直流电阻(Ω) 温度____℃使用仪器型号、编号___________ __________试 验负 责 人___________ 记 录____________ 结 论___________ 三、泄漏电流测量 温度____℃使用仪器型号、编号___________ __________试 验 负 责 人___________ 记 录____________ 结 论___________〈BYQ1〉四、介质损耗测量 温度____℃使用仪器型号、编号___________ __________试 验 负 责 人___________ 记 录____________ 结 论___________ 五、变比测量(误差) 温度____℃使用仪器型号、编号___________ __________试 验 负 责 人___________ 记 录____________ 结 论___________〈BYQ2〉六、铁芯各部绝缘电阻温度____℃使用仪器型号、编号___________ __________试验负责人___________ 记录____________ 结论___________ 七、交流耐压温度____℃使用仪器型号、编号___________ __________试验负责人___________ 记录____________ 结论___________ 八、组别及极性测量温度____℃接线组别___________使用仪器型号、编号___________ __________试验负责人___________ 记录____________ 结论___________〈BYQ3〉断路器________试验设备型号____________ 运行编号____________ 试验日期___________ 一、绝缘电阻(MΩ)温度____℃使用仪器型号、编号___________ __________试验负责人___________ 记录____________ 结论___________二、直流耐压及泄漏电流(UA)温度____℃使用仪器型号、编号___________ __________试验负责人___________ 记录____________ 结论___________三、回路电阻(UΩ)温度____℃使用仪器型号、编号___________ __________试验负责人___________ 记录____________ 结论___________〈DL1〉七、分、合线圈直流电阻、绝缘电阻温度____℃使用仪器型号、编号___________ __________试验负责人___________ 记录____________ 结论___________八、交流耐压温度____℃单相整体:试验电压____________ 持续时间_____________断口:试验电压____________ 持续时间_____________使用仪器型号、编号___________ __________试验负责人___________ 记录____________ 结论___________九、操动机构试验温度____℃使用仪器型号、编号___________ __________试验负责人___________ 记录____________ 结论___________十、行程测量温度____℃检修负责人:________________ 测量____________ 结论____________〈DL3〉山西天桥水电有限公司油质简化试验报告表油组组长: 油组化验员:天桥水电有限公司色谱分析报告编号: 含量单位:μL/L批准: 审核: 试验人员:山西天桥水电有限公司_____________电气仪表试验报告试验编号:_________________审核:校阅:试验:日期:________年_____月_____日 . ..。

箱变实验

箱变实验

箱变停电试验试验目的:验证变压器性能是否符合相关标准和技术规范要求;发现制造上和运行中是否存在影响运行的各种缺陷(如短路、放电、局部过热等)。

一、绕组直流电阻测量实验目的:1、绕组导线连接处的焊接或机械连接是否良好2、引线与引线的焊接处或机械连锁是否良好3、导线的规格、电阻率是否符合要求所有各分接位置均需其直流电阻值。

记录油面温度,电桥型号。

用精度0.2及以上级别的电阻测试仪测量。

绕组间三相电阻率不平衡率:①线间不大于1% ②相间不大于2%二、绕组绝缘特性测目的:判断绝缘的质量状态及发现生产中可能出现的局部或整体缺陷,并作为产品是否能进行绝缘强度试验的一种辅助判断手段绕组对地绝缘电阻的吸收比及极化指数测量:(用5000V兆欧表测量)(吸收比是指测试绝缘电阻时,60S时所读取的绝缘电阻值与15S时的绝缘电阻比值。

极化指数是指600S时的绝缘电阻值与60S时的绝缘电阻的比值。

)1、吸收比:R60/R15≥1.3极化指数:R600/R60≥1.5 (R60为一分钟的绝缘电阻值)2、用2500V兆欧表分别测量铁芯、夹件绝缘电阻3、绕组绝缘的介质损耗因数(tanδ)及电容测量:①用介质损耗因数测量仪反接法进行测量,施加10kv电压②tanδ<0.5% ③正接法测量绕组间电容三、线端的操作冲击试验(SI)目的:考核变压器线端、匝间及相间绝缘强度①操作冲击波由冲击电压发生器直接施加到被测试线路端子上。

冲击电压波形根据GB1094.3-2003的规定,其视在波形时间至少为100μs,超过90%规定峰值的时间至少为200μs,从视在原点到第一个过零点的全部时间至少为500μs,最好为1000μs。

冲击电压应满足标准及技术协议要求②试验顺序及记录:试验应包括一次50%---70%全试验电压下的冲击(校正冲击波)和三次连续全试验电压下的冲击。

试验设备:CDY 4800kV/720kJ冲击电压发生器CDF-4800 kV弱阻尼电容分压器Highvolt SBG-4冲击控制系统TR-AS200-12-4通道数字式冲击电压测量系统四、线端的雷电全波冲击试验目的:验证产品冲击绝缘强度,保证产品在系统中正常运行,考核变压器线端、匝间及线间绝缘强度雷电冲击波由冲击电压发生器直接施加到被试线路端子上。
