2019最新002旁路作业法带负荷断、接隔离开关引(流)线作业指导书宣贯化学
供配电系统设备安全作业指导书
编制日期
审核日期
日期
批准日期
修订记录
日期
修订状态
修改内容
修改人
审核人
批准人
1.0目的
为了规范配电房设备的操作，确保供配电系统设备房、设备及人身安全，特编ห้องสมุดไป่ตู้此指导书。
2.0范畴
本标准规定了倒闸操作、修理保养作业的步骤及注意事项，适用于管辖范畴内供配电系统倒闸操作、修理保养作业。
6.4倒闸操作流程安全注意事项：
6.4.1倒闸操作时严格实行《倒闸操作票》和《工作监护制度》，遵照《电气安全操作规程》；在填写操作票时，应填写相干设备的双重编号，即汉字名称和对应数字编号；在道闸操作唱票时，应唱相干设备的双重编号，即汉字名称和对应数字编号；
6.4.2操作高压设备设施时，必须戴绝缘手套、穿绝缘靴，有工作许可和现场监护人在场才可进行操作；
b）拉开（编号）发电机进线（编号）总开关；
c） 拉开发（编号）发电机出线（编号）开关。
6.5.3在配电柜开关上工作前的操作流程
a） 拉开（名称）配电柜（编号）开关负荷侧开关；
b）拉开（名称）配电柜（编号）开关电源侧开关；
c）用验电器验电，确认无敌；
d）在XX（名称）配电柜XX（编号）开关两侧分别挂三相短路接地线；
f) 工作的操作必须经部门主管工作许可且填写好《工作票》。
6.5停送电操作流程：
6.5.1变压器的停电操作流程（送电程序相反）
a） 拉开（名称）低压馈线（编号）开关；
b） 拉开（名称）低压进线（编号）总开关；
c）拉开（名称）高压馈线（编号）开关。
6.5.2自发电停电的停电操作流程；（送电程序相反）
a） 拉开（编号）发电机（名称）馈线（编号）开关；
隔离开关作业指导书
变电所新建工程编号：DNA/GK01--35 隔离开关安装调整作业指导书受控状态：发放编号：0 6齐齐哈尔德恩电力集团安装公司1 总则1.1为了使变点所达到精品工程标准，明确施工方法和质量标准，确保施工安全，特制定本作业指导书。
1.2隔离开关是变电所重要一次设备，安装的隔离开关主要有沈阳高压开关厂和平顶山高压开关厂及西安高压开关厂和其它小型开关厂生产的负荷开关等（包括国外产品），它们的安装过程有相似性。
1.3施工中除尊守本作业指导书外，还应遵守国家现行有关标准，规格及设计图纸的规定。
2.适应范围本作业指导书适用于500KV及以下变电所的隔离开关的安装。
3.作业前的准备3.1技术交底3.1.1隔离开关安装调整前，对参与施工的全体作业人员应进行技术交底，并做好技术交底记录，参加交底人员应由本人签字。
3.1.2作业人员必须掌握主要技术资料，安装时严格遵守。
3.2设备到货检验及保管3.2.1隔离开关，负荷开关运到现场后，应按其不同保管要求置于屋内或屋外平整无积水的场地。
设备及瓷件应无裂纹及破损。
3.2.2隔离开关、负荷开关运到现场后，应按其不同保管要求置于屋内或屋外平整无积水的场地。
设备及瓷件应安置稳妥，不得倾倒损坏，触头及操动机构的金属传动部件应有防锈措施。
3.3工器具准备按工器具配备表中所列工器具进行配备。
4 施工工艺及技术要求4.1隔离开关、负荷开关安装前应符合下列要求：4.1.1接线端子及载流部分应清洁，接触良好，触头镀银层无脱落。
4.1.2绝缘子表面应清洁，无裂纹破损，无焊接残留斑点等缺陷，瓷铁粘和应牢固。
4.1.3隔离开关底座转动部分应灵活，并应涂上适合当地气候的润滑油。
4.1.4操动机构的零部件应齐全，所有固定连接部件应紧固，转动部分应涂上适合当地气候的润滑油。
4.1.5在室内间隔墙的两面，以共同的双头螺栓安装隔离开关时应保证其中一组隔离开关拆除时不影响另一侧隔离开关的固定。
4.2隔离开关的组装时应符合下列要求：4.2.1隔离开关相间距离的误差，110KV及以下不一应大于10mm，220KV及以下不应大于20mm，相间连杆应在同一水平线上。

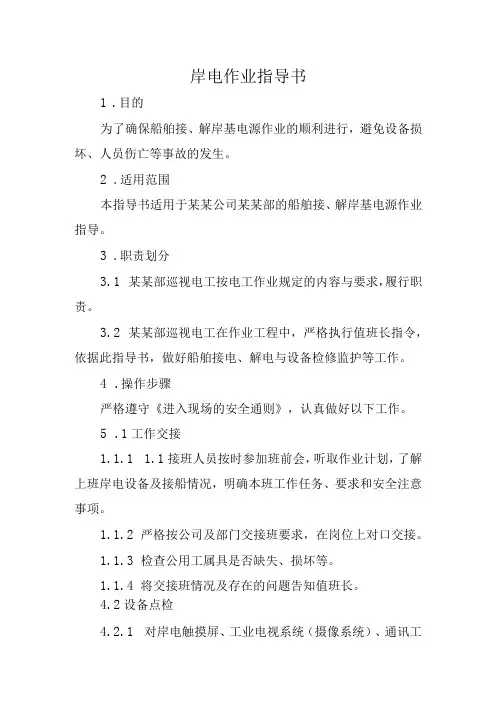

岸电设备作业指导书定稿
岸电作业指导书1.目的为了确保船舶接、解岸基电源作业的顺利进行，避免设备损坏、人员伤亡等事故的发生。
2.适用范围本指导书适用于某某公司某某部的船舶接、解岸基电源作业指导。
3.职责划分3.1某某部巡视电工按电工作业规定的内容与要求，履行职责。
3.2某某部巡视电工在作业工程中，严格执行值班长指令，依据此指导书，做好船舶接电、解电与设备检修监护等工作。
4.操作步骤严格遵守《进入现场的安全通则》，认真做好以下工作。
5.1工作交接1.1.1 1.1接班人员按时参加班前会，听取作业计划，了解上班岸电设备及接船情况，明确本班工作任务、要求和安全注意事项。
1.1.2严格按公司及部门交接班要求，在岗位上对口交接。
1.1.3检查公用工属具是否缺失、损坏等。
1.1.4将交接班情况及存在的问题告知值班长。
4.2设备点检4.2.1对岸电触摸屏、工业电视系统（摄像系统）、通讯工具、声光报警系统、高压电气系统等进行检查，并做好记录。
检查中发现的问题应立即处理，解决不了的报告值班长。
4.2.2清理岸电集装箱内卫生。
4.3船舶靠泊4.3.1船舶到港前，生产业务部生产计划员结合生产需要及岸电接电信息，制定靠泊计划，告知港调。
5.3.2生产业务部港调将船舶信息及靠泊计划告知某某部当班值班长，值班长提前组织巡视电工做操作准备。
6.3.3某某部值班长通知某某指导员该船舶受电装置接岸电信息，某某指导员指导船舶按照接电要求规范靠泊。
7.3.4船舶系好缆之后，靠泊完成，某某指导员通知值班长，巡视电工在值班长或某某指导员的监督下开展接电作业。
4.4接电4.4.1巡视电工指挥船方将船舶的卷筒电缆放下，巡视电工将电缆接至码头的岸电插座箱。
4.4.2巡视电工和船舶检查码头岸电出线开关至船舶机舱内岸电输入总开关之间电缆相间和相地的绝缘。
4.4.3巡视电工参考操作界面检查岸电集装箱给码头岸电插座箱指令是是否正常：岸电箱Pi1ot回路正常，急停开关复位,岸电插座箱门开关正常。
隔离开关安装作业指导书
隔离开关安装作业指导书审批页批准：审核：编制：编制时间：目录1、适用范围 (1)2、编写依据 (1)3、作业流程 (1)4、安全风险辨析与预控 (2)5、作业准备 (5)6、作业方法 (6)7、质量控制措施及检验标准 (11)1、适用范围本作业指导书适用于110～500kV电压等级、频率为50Hz的垂直断口隔离开关、水平断口隔离开关安装作业。
2、编写依据表2-1编写依据序号引用资料名称1GBJ147—1990《电气装置安装工程高压电器施工及验收规范》2DL3DL4Q/CSG10001—2004《变电站安健环设施标准》5Q/CSG10007—2004《电力设备预防性试验规程》6《10kV～500kV输变电及配电工程质量验收与评定标准第2部分：变电电气安装工程》7Q/CSG11105.2—2008《南方电网工程施工工艺控制规范》8《中国南方电网公司十项重点反事故措施》3、作业流程作业（工序）流程见图3-1。
图3-1作业（工序）流程图4、安全风险辨析与预控4.1隔离开关安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2按《指南》中与隔离开关安装作业相关联的《电网建设安全施工作业票》（编码：BDDQ-ZW-04-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。
表4-1作业任务安全基准风险指南5、作业准备5.1人员配备表5-1作业人员配备表5.2 主要工器具及仪器仪表配置表5-2 主要工器具及仪器仪表配置表6、作业方法6.1施工准备6.1.1技术准备：按规程、生产厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性。
电力线路安全作业指导书(二篇)
电力线路安全作业指导书本安全作业指导书依据，《国家电网公司电力安全工作规程》（电力线路部分）（试行）（以下简称《规程》）编制，凡未涉及内容或与《规程》相抵触的，以《规程》为准。
适用于动力部所辖高压电力线路的施工、检修作业，是电力线路作业安全管理工作程序、标准的依据，必须遵照执行。
第一章安全工作程序电力线路施工、检修作业安全工作应依据下列程序进行。
1.1作业申请1.2现场勘察1.3工作票签发和使用1.4作业许可1.5作业工前会1.6安全确认1.7安全监护1.8安全作业1.9作业间断和终结第二章程序标准2.1作业申请2.1.1线路作业，必须向部电力调度提出申请，经批准后方可进行。
2.1.2计划性检修作业提前24小时，临时检修、事故抢修作业在作业开始前提出申请。
2.1.3申请内容包括：停电线路名称、杆塔编号、作业内容、计划时间、工作负责人、联系方式。
2.1.4申请时，语言清晰，表述准确，经接受人员复诵确认无误并批准后，各自记录备案。
2.2现场勘察2.2.1工作票签发人、工作负责人必须对现场设备状况、作业环境熟悉、了解。
2.2.2进行线路施工作业或工作票签发人和工作负责人认为有必要现场勘察的施工、检修作业，施工、检修单位均应根据工作任务组织现场勘察，并做好记录。
2.2.3现场勘察应查看施工、检修作业需要停电的范围、保留的带电部位和作业现场的条件、环境及其他危险点等。
根据现场勘察结果，对危险性、复杂性和困难程度较大的作业项目，应编制组织措施、技术措施、安全措施，经本单位主管生产领导批准后执行。
2.3工作票签发和使用2.3.1工作票签发2.3.1.1电力线路施工、检修作业，必须由有资格并经公布的人员，按《规程》规定要求填写、签发工作票或事故应急抢修单。
2.3.1.2工作票签发人，在签发前应针对作业对象、内容、环境、人员、工器具和工艺等进行全面危险源辨识，制定相应控制措施，提出具体安全作业要求条件，填入工作票。
10kV采用绝缘杆作业法断、接引流线作业指导书
杆上电工与带电 绝缘操作杆的有 绝缘绳索的有效 带电体与接地部
海拔高度(m) 体距离(m) 效绝缘长度(m) 绝缘长度(m) 分距离(m)
≤1000
>0.40
≮0.70
≮0.40
>0.40
1100
0.404
0.707
0.404
0.404
1200
0.408
0.714
0.408
0.408
1300
0.412
本指导书由云南电网公司安全监察部提出 本指导书由云南电网公司生产技术部归口 本指导书主要编写单位：云南电网公司昆明供电局 本指导书主编人：江建成 本指导书主要起草人: 胡海瑞 赵 镔 张永华 李子卿 柳 柏 本指导书主要审核人：朱宗弥 刘承宏 张六荣 本指导书审定人：赵建宁 本指导书批准人：廖泽龙 本指导书由云南电网公司安全监察部负责解释
Q/YNDW
Q/YNDW 113.2.053 2005
Q/YNDW 113.2.053-2005
前言
为满足电力客户不间断供电的要求，提高服务水平，提高供电可靠性，保证电网的安全运行。同时 使云南电网公司内带电作业人员的培训、考核工作标准化、规范化，为带电作业人员规范、安全、有效 地进行带电作业工作提供学习目标和被测评的标准和依据，使人力资源开发达到科学化。由南方电力带 电作业技术培训中心组织编写了云南电网公司《带电作业指导书》，编写中遵循了我国标准化、规范化 和国际通用的贯标模式的要求。本指导书纳入云南电网公司标准化和技术管理体系。
国家电力公司安全运行及发输电部 1997 年 7 月编制的《带电作业技术管理制度》
4 技术术语
4.1 带电作业 对高压电气设备及设施进行不停电的作业。
带电作业要求
带电作业要求电工，一个特殊的职业，危险时时刻刻存在于每一个细节之中，特别是带电作业时，任何一个不规范的操作都会引起不可挽回的安全事故和人生伤害，所以，牢记带电作业的相关规定，是每个电气领域从业人员的工作“护身符”！带电作业的相关规定一般要求1、本章的规定适用于在海拔1000m及以下交流10kV（20kV）的高压配电线路上，采用绝缘杆作业法和绝缘手套作业法进行的带电作业。
其他等级高压配电线路可参照执行。
在海拔1000m以上进行带电作业时，应根据作业区不同海拔高度，修正各类空气与固体绝缘的安全距离和长度等，并编制带电作业现场安全规程，经本单位批准后执行。
2、参加带电作业的人员，应经专门培训，考试合格取得资格、单位批准后，方可参加相应的作业。
带电作业工作票签发人和工作负责人、专责监护人应由具有带电作业资格和实践经验的人员担任。
3、带电作业应有人监护。
监护人不得直接操作，监护的范围不得超过一个作业点。
复杂或高杆塔作业，必要时应增设专责监护人。
4、工作负责人在带电作业开始前，应与值班调控人员或运维人员联系。
需要停用重合闸的作业和带电断、接引线工作应由值班调控人员履行许可手续。
带电作业结束后，工作负责人应及时向值班调控人员或运维人员汇报。
5、带电作业应在良好天气下进行，作业前须进行风速和湿度测量。
风力大于5级，或湿度大于80％时，不宜带电作业。
若遇雷电、雪、雹、雨、雾等不良天气，禁止带电作业。
带电作业过程中若遇天气突然变化，有可能危及人身及设备安全时，应立即停止工作，撤离人员，恢复设备正常状况，或采取临时安全措施。
6、带电作业项目，应勘察配电线路是否符合带电作业条件、同杆（塔）架设线路及其方位和电气间距、作业现场条件和环境及其他影响作业的危险点，并根据勘察结果确定带电作业方法、所需工具以及应采取的措施。
7、带电作业新项目和研制的新工具，应进行试验论证，确认安全可靠，并制定出相应的操作工艺方案和安全技术措施，经本单位批准后，方可使用。
带电断、接引线作业指导书
带电断、接引线作业指导书1.1 适用范围本作业指导书适用于配电线路线路带电断、接引线。
本作业指导书包含了带电作业工序、工艺质量记录卡。
1.2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
1.2.1《电业安全工作规程》﹝电力线路部分﹞（DL409-1991）1.2.2《带电作业技术管理制度》（国家电网公司1997）1.2.3《带电作业操作导则》（国家电网公司1997）1.2.4《配电线路带电作业技术导则》GB/T 18857-20031.2.5《架空配电线路及设备运行规程》SD 292-881.3 天气及作业现场要求1.3.1带电作业工作应在良好天气下进行。
如遇雷、雨、雪、雾天气不得进行带电作业。
风力大于5级时，一般不宜进行带电作业。
1.3.2作业现场要求线路顺公路架设，公路宽5米以上绝缘斗臂车能够到达；如有低压线同杆架设，其低压线对10kV 下层导线的距离不得小于1.5米，杆高19米以内。
1.5 作业人员职责分工1.5.1工作负责(监护)人，定员1人，职责：负责本次工作任务的人员分工、工作前的现场查勘、作业方案的制定、工作票的填写、办理工作许可手续、召开工作班前会、负责作业过程中的安全监督、工作中突发情况的处理、工作质量的监督、工作后的总结；1.5.2斗内作业人员，定员1人，职责：负责本次作业过程中的主要作业、根据作业的位置布置、拆除绝缘保护、断、接引线，根据作业需要指定工作斗位置。
1.5.3工作斗操作人员（兼辅助作业），定员1人，职责：配合主要作业人员调整工作斗位置、辅助设施绝缘保护、协助主要作业人员进行作业、在主要作业人员作业的过程中对其实施监护。
1.5.4地面配合工作人员，定员1人，职责：协助工作负责人在地面对斗内人员进行监护、做好工作前的工器具的准备工作、配合斗内作业人员作业。
1.6 主要工器具及材料标准化作业指导书（配电线路带电作业部分）标准化作业指导书（配电线路带电作业部分）1.8带电作业工序、工艺质量记录卡。
铁道变电工程施工作业指导书.3-隔离开关、负荷开关作业
铁道变电工程施工作业指导书.3-隔离开关、负荷开关作业1. 适用范围适用于变、配电专业的隔离开关、负荷开关施工。
2. 作业准备2.1 内业技术准备在作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底。
2.2 外业技术准备隔离开关、负荷隔离开关进场后进行外观及内在的质量检查，要求符合设计产品技术规定。
安装所需工具、材料及设备检验报批合格。
3. 技术要求3.1 隔离开关、负荷开关到达现场应进行检查，隔离开关、负荷开关及其传动装置，高压熔断器的规格、型号、质量应符合设计要求和相关产品技术规定。
3.2 隔离开关、负荷开关的安装位置及接地装置的安装符合设计要求。
3.3 隔离开关、负荷开关安装的安全净距符合设计要求。
3.4 隔离开关、负荷开关及其传动装置动作灵活、牢固可靠；触头接触紧密，对于线接触，0.05mm×10mm塞尺应塞不进去；对于面接触，接触宽度为50mm及以下者，0.05mm×10mm塞尺塞入深度不应大于4mm，宽度为60mm及以上者，不应超过6mm。
3.5 隔离开关、负荷开关分闸时触头打开的距离或角度、合闸时相间的不同期值应符合设计要求和产品的技术规定。
指示器与开关实际位置相符。
3.6 隔离开关、负荷开关及高压熔断器的电气试验项目符合相关规定，且试验合格。
3.7 隔离开关、负荷开关无破损及裂纹，瓷、铁粘合牢固，连接可靠。
3.8 隔离开关、负荷开关的相间距离误差不应大于10mm，相间连杆应处于同一水平线上。
3.9 隔离开关、负荷开关的轴承、拐臂、延长轴等传动部件安装位置正确，牢固牢靠；分、合闸止钉与拐臂的距离符合产品的技术规定。
闭锁装置动作灵活、准确可靠。
4. 施工程序及工艺流程下面主要列出110kV及以下GW4系列隔离开关安装调整工序流程和35kV及以下GN2系列隔离开关安装调整工序流程。
带电作业指导书(标准版)
带电作业指导书(标准版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0976带电作业指导书(标准版)目的为加强我公司低压带电作业安全工作，确保人身和设备的安全，现根据有关规程规定结合我公司实际制定本指导书。
使用范围适用于我公司属下的400V电气设备定义低压带电作业是指在不停电的低压设备上的工作。
对于一些可以不停电的工作，没有偶然触及带电部分的危险工作，或作业人员使用绝缘辅助安全用具直接接触带电体及在带电设备外壳上的工作，均可进行低压带电作业。
职责各班班长应做好现场安全技术措施，选择好适当的人员，办理低压带电作业许可手续，做好安全交底，把好安全工作的关口。
工作人员应遵守有关安全规定，做好安全带电工作。
管理内容和方法一）低压带电作业应保障人身安全、设备运行安全的原则下，可以不间断供电的情况下进行工作。
二)带电作业人员在作业前，应先视察工作地点确认可行后，填写《低压带电作业票》，列明工作地点、电压等级、安全措施、作业人、监护人等。
《低压带电作业票》要主管工程师以上领导签字后，方可进行工作。
三)如下情况严禁带电作业1、变压器低压出线2、没有开关或保险的设备3、有雷电或在雨天要进行户外作业或作业地点风力在5级以上4、相间或相对地的间隙过小，难以做好安全措施的低压配电柜或电容柜四）如下情况不宜带电作业1、工作地点潮湿无法站在干燥的绝缘物上2、夜间作业五）带电作业人员，监护人应有带电作业的安全知识、技能和经验的人担任，新人员和没有带电作业经验的人员不能单独担任带电作业和监护工作、作业人员和监护人应精神饱满，不能让精神欠佳的人员担任作业和监护工作。
旁路作业法带负荷断、接断路器引线作业指导书
旁路作业法带负荷断、接断路器引线作业指导书（总6
页）
作为文档页封面，使用时可以删除
lis document is for reference only-rar21 year.March
旁路作业法带负荷断、接断路器引(流)线作业指导书(3・04)
一. 作业前准备
三.作业终结
填写要求：
I. “作业d录”；如正常则填写“ J ”、异常则填写“O”、无需执行则填写“x” ；对“风险评估”和“控制措施”栏口中对存在的风险填写y 不存在风险则填写
“ x ” ；
2・“作业标准”栏LI中对实际采用的施工方法写“ J ”，不釆用的则填写
“ X ” ；
3. 异常是必须填写“作业总结”，对异常情况进行详细描述；
4. 在作业过程中，发现本作业指导书不能有效控制该项作业的风险，经本作业班组全体成员讨论，建议需要增减新的控制措施，在“新增风险及其控制措施”中对具体情况进行描述；
5. 作业总结：山工作负责人总结存在的问题及改进方法。
包括：执行结果是否正常、异常情况的处理意见、作业指导书修订意见。
备注：需要根据作业实际情况进行编写。
带负荷更换柱上开关-旁路作业法
33 带负荷更换柱上开关——旁路作业法
2）设置远边相绝缘遮蔽措施
按照与设置近边相相同的顺序，对远边相设置绝缘遮蔽措施。
带负荷更换柱上开关——旁路作业法
34
3）设置中间相绝缘遮蔽措施 在相间设置绝缘遮蔽措施时，斗内电工不应与两边异电位构件上的绝缘遮蔽措施长时间接触，可以“擦过式” 接触。
应注意：1）斗内电工应戴护目镜，手持部位不能超出绝缘防护部分；2）旁路柔性电缆与主导线应按相连 接牢固，安装完成的柔性电缆接点处除自身夹紧力外，不应受其他扭力，且有防坠落措施；3）及时恢复旁 路柔性电缆与主导线连接处的绝缘遮蔽措施。
39 带负荷更换柱上开关——旁路作业法
旁路柔性电缆的连接顺序依次为远边相、中间相、近边相。
感器的控制开关——跌落式熔断器，并已取下熔断管。
带负荷更换柱上开关——旁路作业法
4
2、主要工器具 2.1 装备
绝缘斗臂车
旁路电缆展放车
带负荷更换柱上开关——旁路作业法
5
2.2 个人防护用具
绝缘安全帽
绝缘服
绝缘手套
安全帽
防护手套
绝缘套鞋
全身式安全带
带负荷更换柱上开关——绝缘手套作业法
护目镜
6
2.3 绝缘遮蔽用具
带负荷更换柱上开关——旁路作业法
2
1．装置 2．主要工器具 2.1装备 2.2个人防护用具 2.3绝缘遮蔽用具 2.4绝缘工具 2.5旁路设备 2.6其他器具 3.作业前准备 3.1作业现场复勘 3.2工作许可 3.3现场站班会
目录
3.4装备、工器具检测 4、作业过程 4.1 进入带电区域 4.2再次确认装置的作业条件 4.3设置绝缘遮蔽措施 4.4 旁路柔性电缆挂接 4.5 旁路设备运行 4.6断开柱上开关 4.7 拆除柱上开关引线 4.8吊拆旧柱上开关 4.9吊装新柱上开关 4.10 恢复柱上开关引线
10kv带电断开旁路引下电缆作业指导书(旁路作业系统)
目次1 适用范围 (1)2 规范性引用文件 (1)3 技术术语 (1)4 作业准备 (1)5 作业流程 (4)6 安全风险及预控措施 (5)7作业项目、方法及标准 (6)8 回顾与改进 (9)附录A (10)附录B (13)1 适用范围本作业指导书适用于电网公司所属各供电企业管辖的配电线路10kV带电断开旁路引下电缆作业。
2 规范性引用文件下列标准所包含的条文，通过引用而构成本作业指导书的条文。
本书出版时，所示版本均为有效。
所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。
GB/T2900.55 电工术语带电作业；GB50173－1992 电气装置安装工程35kV及以下架空电力线路施工及验收规范GB/T188575 配电线路带电作业技术导则GB26859-2011 电业安全工作规程（电力线路部分）Q/CSG 1 0002-2004 架空线路及电缆安健环设施标准电网公司输电、配电、变电检修作业防高空坠落安全防护规则3 技术术语旁路作业系统：旁路作业系统是指采用旁路开关和旁路电力电缆作为临时旁路供电线路，跨接故障或检修线路段，通过旁路开关操作，将电源引向旁路临时供电线路，保持对用户不间断供电，然后再断开故障或检修线路段电源，进入停电状态下的线路检修维护作业系统。
4 作业准备4.1 人员配备序号人员分工人数备注1 工作负责人 1 通过单位“三种”人考试合格，持电工证、登高证、带电作业证，具备三年及以上配网带电作业实际工作经验的人员担任且需经本企业技术负责人批准并书面公布2 安全员 1 通过单位“三种”人考试合格，持电工证、登高证、带电作业证，具备三年及以上配电带电作业实际工作经验的人员担任3 作业人员 2 通过单位“三种”人考试合格，具备电工证、登高证、持带电作业证4 合计 4 所有工作人员需通过每年一次的GB26859-2011电业安全工作规程（电力线路部分）年度考试、“两票”考试合格，经过必要的技能技术培训，具备带电作业资质，可根据实际情况安排人员。
隔离开关安装标准化作业指导书
作业指导书工程名称：***kV变电站工程编号：B-DQ-04作业项目名称：隔离开关安装编制单位：*****公司*****项目部批准：项目技术负责人日期：审核：项目质检员及安全员日期：编写：班组技术员日期：出版日期：版次：目录1.适用范围 (2)2.编制依据 (2)3.工程概况及主要工程量 (2)4. 作业流程图 (3)5.施工准备及作业条件 (3)6.作业方法和工艺质量标准 (4)7.工序交接及成品保护 (9)8.危险点分析及安全控制措施 (9)9. 文明施工及环境保护 (10)10.强制性条文及质量通病防治技术措施 (10)11.质量验收签证、记录项目 (10)1.适用范围本作业指导书适用于****kV变电站 35-500kV 电压等级隔离开关安装。
2.编制依据2.1《电气装置安装工程高压电器施工及验收规范》(GBJ147-2010)2.2《电气装置安装工程质量检验及验评规范DL/T 5161.1～5161.17-2002》2.3《江苏电网工程工艺设计标准（2010年4月）》2.4********厂家安装说明书2.5《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量[2010]19号）2.6《国家电网公司输变电工程工艺标准库》（基建质量[2010]100号）2.7国家电网公司《输变电工程建设标准强制性条文实施管理规程》 (Q/GDW 248-2008) 2.8《国家电网公司输变电工程施工危险点辨识及预控措施（试行）》（国家电网基建安[2005]50号）2.9江苏省电力公司《输变电设备交接和状态检修试验规程》（Q/GDW-10-J206-2010）2.10江苏省电力公司《关于下发折臂式隔离开关专项反措的通知》3.工程概况及主要工程量3.1工程概况XXX变电所工程由XXX设计院设计，其中 kV屋外配电装置采用XXX布置，本期出线X 回,分别X回。
采用X公司生产的X型隔离开关，X型接地开关； kV屋外配电装置采用X布置，本期出线X 回，分别为X有限公司生产的X型隔离开关，X型接地开关。
带电作业要求
带电作业要求带电作业要求电⼯，⼀个特殊的职业，危险时时刻刻存在于每⼀个细节之中，特别是带电作业时，任何⼀个不规范的操作都会引起不可挽回的安全事故和⼈⽣伤害，所以，牢记带电作业的相关规定，是每个电⽓领域从业⼈员的⼯作“护⾝符”！带电作业的相关规定⼀般要求1、本章的规定适⽤于在海拔1000m及以下交流10kV（20kV）的⾼压配电线路上，采⽤绝缘杆作业法和绝缘⼿套作业法进⾏的带电作业。
其他等级⾼压配电线路可参照执⾏。
在海拔1000m以上进⾏带电作业时，应根据作业区不同海拔⾼度，修正各类空⽓与固体绝缘的安全距离和长度等，并编制带电作业现场安全规程，经本单位批准后执⾏。
2、参加带电作业的⼈员，应经专门培训，考试合格取得资格、单位批准后，⽅可参加相应的作业。
带电作业⼯作票签发⼈和⼯作负责⼈、专责监护⼈应由具有带电作业资格和实践经验的⼈员担任。
3、带电作业应有⼈监护。
监护⼈不得直接操作，监护的范围不得超过⼀个作业点。
复杂或⾼杆塔作业，必要时应增设专责监护⼈。
4、⼯作负责⼈在带电作业开始前，应与值班调控⼈员或运维⼈员联系。
需要停⽤重合闸的作业和带电断、接引线⼯作应由值班调控⼈员履⾏许可⼿续。
带电作业结束后，⼯作负责⼈应及时向值班调控⼈员或运维⼈员汇报。
5、带电作业应在良好天⽓下进⾏，作业前须进⾏风速和湿度测量。
风⼒⼤于5级，或湿度⼤于80％时，不宜带电作业。
若遇雷电、雪、雹、⾬、雾等不良天⽓，禁⽌带电作业。
带电作业过程中若遇天⽓突然变化，有可能危及⼈⾝及设备安全时，应⽴即停⽌⼯作，撤离⼈员，恢复设备正常状况，或采取临时安全措施。
6、带电作业项⽬，应勘察配电线路是否符合带电作业条件、同杆（塔）架设线路及其⽅位和电⽓间距、作业现场条件和环境及其他影响作业的危险点，并根据勘察结果确定带电作业⽅法、所需⼯具以及应采取的措施。
7、带电作业新项⽬和研制的新⼯具，应进⾏试验论证，确认安全可靠，并制定出相应的操作⼯艺⽅案和安全技术措施，经本单位批准后，⽅可使⽤。
隔离开关组装作业指导书
隔离开关组装作业指导书施工技术方案1. 隔离开关安装施工执行技术标准：（1）《电气装置安装工程高压电器施工及验收规范》GBJ 147-1990（2）《电力设备预防性实验规程》DL/T 576－1996（3）《GW5隔离开关安装使用说明书》（4）《电力建设安全工作规程》DL 5009.3-1997（5）《电业安全工作规程》（发电厂和变电所电气部分）DL 408-1991 2. 主要施工机具表1 隔离开关安装主要施工机具4. 施工现场布置（1）作业范围内应设置专用配电箱，并有专职人员负责。
（2）施工现场，消防器材齐全，布置合理。
（3）隔离开关安装要求天气无雨，无大风及扬沙。
如果天气条件不能满足条件，应将设备拆下后转移至室内。
（4）与带电设备间设置围栏，并挂有醒目的标志牌。
（5）施工现场物品摆放合理、整齐，现场无多余的杂物。
3. 施工前的准备工作组识准备（1）开工前工作负责人组织现场施工人员必须认真学习有关隔离开关的安装作业指导书、施工及验收规范、《安规》有关要求和本措施，熟悉安装工艺和质量标准，了解施工内容及要求。
该项目总负责人应组织有关人员深入现场，仔细勘察现场，做好各项准备工作，正确标出施工现场的施工区、设备加工区。
以免出现上、下同时有人作业的现象。
（2）各班组负责人按工程处的方案，合理安排本班组的人员分工和施工进度。
（3）各班组负责人检查防火、防雨、防潮设施是否齐全。
（4）准备好吊车、斗车等特种车辆，保证其处于良好的工作状态。
（5）安装前应班组负责人员现场了解设备及基础的实际情况，落实施工设备布置场所，按照安规和现场工作实际需要检查安措是否完备，如有疑问向施工技术负责人反馈。
材料准备（1）工程处材料管理员事先做出详细的材料计划,包括检修备品、备件等，并逐项落实，并检查其状态、性能，保证数量足够、质量合格，按照要求发放足够的工器具，并作好记录。
（2）各班组按工作任务准备相应的材料、工具。
准备好施工工具、设备，包括：各型号梅花扳手一套、各型号活动扳手一套、个人工具每人一套、安全带，梯子，接地线、管钳、生产用汽油、机油、润滑油等。
