插接式密集绝缘母线槽作业指导书22
封闭插接母线安装施工作业指导书
封闭插接母线安装施工作业指导书封闭插接母线是一种非常常见的电力配电设备，广泛应用于各种工矿企业、公共建筑、住宅小区等各个领域的电力配电系统之中。
其安装施工需要技术娴熟、操作规范，特别是在高压电力配电系统之中，更需要严密的技术流程和安全措施。
下面，我们就来详细介绍一下封闭插接母线的安装施工作业指导书。
一、安装前的准备1. 根据设计图纸和施工方案，明确封闭插接母线的类型、规格、数量等主要参数，并进行合理的任务配置和工程计划。
2. 了解安装现场情况，对施工区域的地形地貌、环境条件、设备设施等做好全面的勘察和测量，确保施工完全满足技术要求和安全规范。
3. 准备必要的工程机械、工具设备、辅助器具等，根据材料、工具和设备的标准规格归类存放，避免杂乱无序和交叉混用。
4. 满足施工的各种要求和规定，按照作业程序和安全标准，组织技术技术人员、作业人员等，合理安排人员岗位和工作任务。
二、安装施工的主要要求1. 安装位置确认。
在确定好安装位置之前，要先在实际场地上进行测量和布置，然后测量出真实的尺寸和坐标，做出准确的安装图纸和采购清单。
2. 现场环境保护。
在施工现场进行规划和围挡措施，保持施工现场的整洁有序，严格遵守保护环境、防止污染的相关规定。
3. 安装前的准备。
对施工需用的设备、器材以及工具等进行清点，清除所有的杂物及障碍物，并清理工作区域，保证施工的环境卫生。
4. 设备海拔高度及安装位置。
合理确定设备海拔高度及安装位置，避免产生矛盾，定位准确后，进行固定。
5. 安装质量要求。
安装应符合产品的性能和精度要求，保证线路的可靠性和稳定性，确保设备的安全运行。
6. 管理和监督。
施工现场应配备专职施工管理和监督人员，共同维护施工现场的秩序和安全。
三、施工流程1. 安装现场布置：进行场地勘察，查看设备安装及工艺满足现场要求，明确布置施工过程中的流线作业。
2. 设备埋深设计：根据现场地质条件确定电网的导线，设计电线的埋深，避免导线冻毁隐患。
封闭插接母线安装施工作业指导书
封闭插接母线安装施工作业指导书封闭插接母线是一种常用的电气设备连接方式，其安装施工需要一定的专业知识和技术。
本文将提供一份封闭插接母线安装施工作业指导书，以帮助施工人员正确进行安装工作。
一、准备工作1. 确定母线的类型和规格，并检查母线的尺寸、表面质量、免漆层和绝缘层是否符合要求。
2. 根据设计要求和现场情况，制定详细的施工方案和施工计划。
3. 准备所需的工具和材料，包括母线夹、连接器、终端盒、塑料封闭罩、保护装置等。
二、施工流程1. 安装母线夹：根据设计要求和现场情况，选择合适的母线夹进行安装。
先将母线放入夹口中，然后用扳手或套筒将螺丝拧紧，确保夹紧力适当，同时注意不要将母线压坏。
2. 连接器安装：根据设计要求和现场情况，选择合适的连接器进行安装。
将连接器插入母线夹中，然后使用扳手或套筒将螺丝拧紧，确保连接牢固可靠。
3. 终端盒安装：根据设计要求和现场情况，选择合适的终端盒进行安装。
将母线连接到终端盒中，然后使用扳手或套筒将螺丝拧紧，确保连接牢固可靠。
同时，要注意终端盒的接地工作。
4. 封闭罩安装：根据设计要求和现场情况，选择合适的塑料封闭罩进行安装。
先将封闭罩放在终端盒上方，然后使用螺丝将封闭罩固定在终端盒上，确保封闭罩与终端盒紧密贴合。
5. 保护装置安装：根据设计要求和现场情况，选择合适的保护装置进行安装。
将保护装置连接到终端盒上，然后使用扳手或套筒将螺丝拧紧，确保连接牢固可靠。
同时，要注意保护装置的接地工作。
三、安全注意事项1. 施工人员必须熟悉电气设备的安装要求和施工规范，并严格按照要求进行施工操作。
2. 施工现场必须严格遵守电气设备安全操作规程，确保施工人员的安全。
3. 在进行插接母线的安装施工时，应断开母线所属的电力供应，以防止电流对施工人员或设备造成伤害。
4. 施工人员在安装过程中应佩戴好安全帽、绝缘手套、绝缘鞋等防护用品，并使用绝缘工具进行操作。
5. 检查施工的母线连接是否牢固可靠，防止因连接不良造成故障或事故。
母线(密闭插接式母线槽)安装施工方案
母线（密闭插接式母线槽）安装施工方案1母线施工流程图见图1：图1 母线槽施工流程图2施工准备1)进场母线应有产品合格及材料证明。
2)母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。
3)母线安装对土建要求：屋顶不漏水，墙面喷浆完毕，场地清理干净，并有一定的加工场所。
高空作业脚手架搭设完毕，安全技术部门验收合格。
门窗齐全。
4)电气设备安装完毕，检验合格。
5)预留孔洞及预埋件尺寸、强度均符合设计要求。
6)施工图及技术资料齐全。
7)母线槽在搬运时采取切实措施，防止母线槽受损、受潮。
母线槽的连接质量直接影响其以后的运行质量。
具体措施有：到货前即标注好母线槽的组号、节号，保证线槽对号有序安装。
现场测量、现场加工，并根据施工图纸现场放样，以确定每节每断的长度以及三通、弯头的大小。
生产时必须根据系统进行编号。
设备在搬运过程中不允许拆除外母线塑料保护模包装，以防止母线内进入潮气，存放的地方应清洁干燥并远离高温环境，库房内堆放母线要用垫块分开码放，避免磕碰外壳的保护层。
待系统调试时，方可对塑料保护模进行拆除。
3支架制作安装1）支架制作支架的加工，应根据设计和产品文件规定进行制作。
具体做法如下：根据施工现场的结构类型，支架使用角钢、槽钢或圆钢制作，可采用“—”、“┌”、“U”、“#”型等4种形式。
支架使用切割机下料，加工尺寸最大误差为5mm。
用台钻、手电钻钻孔，孔径不得超过螺栓直径2mm。
支架及吊架制作前，所有的型钢应先刷上防锈漆，并刷灰色面漆。
加工完毕，对焊接处，除去焊渣，并进行修补。
2）支架安装（1）母线槽的直线段支架间距不大于2m，支架和吊架必须安装牢固。
（2）支架和吊架安装时必须拉线或吊锤，以保证成排支架或吊架的横平竖直，并按规定间距设置支架或吊架。
（3）母线槽水平敷设支架，可采用“U”型吊架或“┌”支架（靠墙的采用），用膨胀螺栓固定在顶板上或柱上。
（4）支架的焊接处清除焊渣，并刷上防锈漆和面漆，不得污染建筑物。
封闭式插接母线槽安装施工方案及工艺方法
封闭式插接母线槽安装施工方案及工艺方法一、前期准备工作1.确定母线槽的型号、规格和数量，并进行货物验收。
2.查看施工现场的平面布置图和剖面布置图，熟悉现场环境和条件。
3.制定施工计划，明确工期和安全措施，准备所需施工材料和工具。
二、施工准备工作1.清理施工现场，清除杂物，确保施工土地整洁。
2.根据现场布置图确定母线槽的走向和安装位置，并进行标线。
3.准备好所需的安装工具和设备：扳手、电动扭矩扳手、普通电钻、电锯、电焊机等。
三、安装施工步骤1.根据标线，在施工现场铺设好基础支撑架，确保其稳固可靠。
2.根据施工现场要求，将母线槽切割成所需的长度，并进行加工处理。
3.在所需安装位置上进行基础打孔并固定底座，注意孔洞的大小要适合母线槽的插入。
4.将母线槽按照预先确定的走向插接在底座上，确保插接紧密、牢固。
5.将母线槽连接器与电缆连接器进行对接，并进行焊接，确保连接牢固。
6.检查母线槽的精确度和平整度，对于出现不平整的部分，及时进行调整。
7.按照设计要求安装与之配套的支持架和各种附件。
8.安装过程中，要注意检查插接处的短路和接触电阻，并及时进行修复。
四、验收和交接1.检查母线槽安装的质量，包括插接的牢固性、接触电阻和绝缘性能等。
2.进行电缆和电源的连接，进行试验运行，确保母线槽的正常运行。
3.编制施工记录，确保施工过程的记录和资料的完善。
4.将施工现场交由相关部门验收，确保工程质量符合要求。
5.完成母线槽的安装工作后，对施工现场进行清理，恢复正常工作环境。
以上是一份关于封闭式插接母线槽安装施工方案及工艺方法的详细介绍。
在实际施工过程中，施工人员需要仔细遵循施工方案和工艺方法，确保施工质量和安全。
同时，还需要根据具体情况进行调整和改进，以适应不同的施工环境和要求。

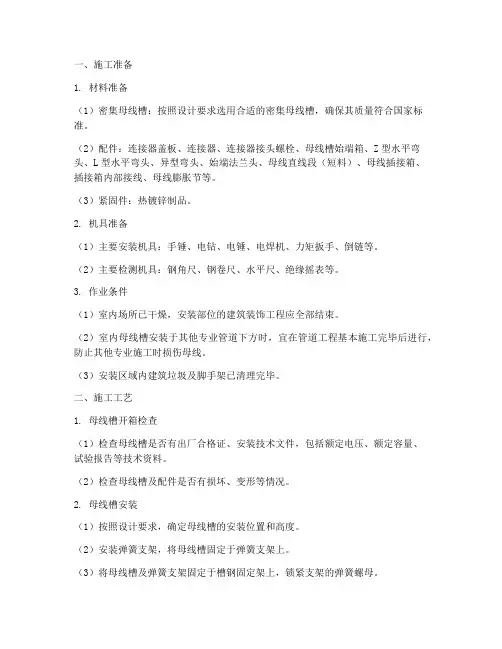

密集母线槽垂直安装施工方案
一、施工准备1. 材料准备（1）密集母线槽：按照设计要求选用合适的密集母线槽，确保其质量符合国家标准。
（2）配件：连接器盖板、连接器、连接器接头螺栓、母线槽始端箱、Z型水平弯头、L型水平弯头、异型弯头、始端法兰头、母线直线段（短料）、母线插接箱、插接箱内部接线、母线膨胀节等。
（3）紧固件：热镀锌制品。
2. 机具准备（1）主要安装机具：手锤、电钻、电锤、电焊机、力矩扳手、倒链等。
（2）主要检测机具：钢角尺、钢卷尺、水平尺、绝缘摇表等。
3. 作业条件（1）室内场所已干燥，安装部位的建筑装饰工程应全部结束。
（2）室内母线槽安装于其他专业管道下方时，宜在管道工程基本施工完毕后进行，防止其他专业施工时损伤母线。
（3）安装区域内建筑垃圾及脚手架已清理完毕。
二、施工工艺1. 母线槽开箱检查（1）检查母线槽是否有出厂合格证、安装技术文件，包括额定电压、额定容量、试验报告等技术资料。
（2）检查母线槽及配件是否有损坏、变形等情况。
2. 母线槽安装（1）按照设计要求，确定母线槽的安装位置和高度。
（2）安装弹簧支架，将母线槽固定于弹簧支架上。
（3）将母线槽及弹簧支架固定于槽钢固定架上，锁紧支架的弹簧螺母。
（4）待安装4-5层后，由上向下逐层松开螺母，使母线槽重量自然承载于支架弹簧上。
3. 母线连接（1）母线段与段连接，所有接头处先清洁后连接。
（2）连接后不可再受到机械应力，以免受力变形。
4. 母线槽测试（1）安装完成后，对母线槽进行绝缘电阻测试，确保其绝缘电阻不小于2MΩ。
（2）测试母线槽的载流量，确保其符合设计要求。
5. 母线槽垂直安装要求（1）接头距地面垂直距离不应小于0.6m。
（2）母线槽在楼层间垂直安装时，单根直线长度不应大于3.6m；单层超过3.6m 的楼层，应分两节以上制作，层间应安装中间固定支架。
（3）母线槽连接点不应在穿楼板部位，安装穿楼板孔时不应有污水、杂物进入母线内部。
（4）母线槽插接馈电孔（分岔接口）应设在安全可靠及安装维修方便位置。
封闭插接母线安装施工作业指导书正式版
Through the joint creation of clear rules, the establishment of common values, strengthen the code of conduct in individual learning, realize the value contribution to the organization.封闭插接母线安装施工作业指导书正式版封闭插接母线安装施工作业指导书正式版下载提示：此管理制度资料适用于通过共同创造，促进集体发展的明文规则，建立共同的价值观、培养团队精神、加强个人学习方面的行为准则，实现对自我，对组织的价值贡献。
文档可以直接使用，也可根据实际需要修订后使用。
1.适用范围适用于建筑电气安装工程中的封闭插接母线安装。
2主要机具2.1机械设备台虎钳、切割机、台钻、电锤、电焊机、手持磨光机等；2.2通用工具钢锯、手锤、活动板手、力矩扳手、木锤等；2.3测量器具钢角尺、钢卷尺、线锤、水平连通器、水平尺、塞尺、万用表、兆欧表等。
3. 成品保护3.1在安装时，必须做好防水渗漏和防异物进入的措施。
如当日未施工完，需用塑料布对封闭插接母线上端及连接处进行封闭, 次日继续安装时,检查封闭插接母线中是否有异物。
3.2封闭插接母线安装完毕，如有其它工种作业应对封闭插接母线加以保护以免损伤。
3.3封闭插接母线安装完毕，暂时不能送电运行时，现场应设置标志牌，以防损坏。
4环保安全措施4.1封闭插接母线安装时，手指不得放在两段的接合处，不得用手试探母排连接螺孔。
4.2封闭插接母线吊装及连接工作使用的梯子必须坚实，不得缺档，并要搭在坚固的支持物上，上端要扎牢，下端应采取防滑措施。
4.3待安装的封闭插接母线应平整码放在工作区附近地面，不待将单节母线靠墙立放。
4.4封闭插接母线的包装套、包缠物应集中回收处理，不能随意丢在施工场所。
——此位置可填写公司或团队名字——。
母线槽工艺作业指导书
母线加工工艺作业指导书1、主要内容与适用范围。
1.1母线、母排的加工和行接工艺的过程和方法。
1.2适用于各种型号开关柜（箱）的母线、母排的加工和行接。
2、主要设备及工具。
2.1 设备：弯排机、切割机、钻床等2.2 主要工具：扳手、卷尺、螺丝刀、榔头划针、塞尺、扁锉等。
3、准备工作。
3.1 看清图纸一次回路和按图纸设计要求，确定母线规格。
3.2根据电器元件安装情况和技术要求，按照横平竖直、美观而节约材料的原则确定母排，母线布置走向，相同的产品母排、母线布置走向应一致统一。
3.3 准备测量每根母线长度，分清规格，做好记录，并依次落料。
3.4 检查所要连接母排、母线的电器元件表面是否有裂纹或破损，灭弧罩和金属构件时候损坏等，如发现质量有问题的文件，应用及时调整修复或调换合格元件。
3.5 准备好母线、母线加工的工作场地和行接时的位置。
4、工艺过程。
4.1 一次回路母线在开关柜（箱）的正确方向看，相位排列和铝（铜）母排涂漆颜色应符合表1的规定，在特殊情况下，如果按此相序排列时，母线配置困难，可不按表1规定：表1：4.2 一次回路带电体间机带电体和骨架的布置，其电气间隙和爬电距离应小于表2、表3：表2：4.3 母排按需要长度落料，冲（钻）孔后应倒角，清除毛刺，校整平直，表面不应有明显的痕、划痕、气孔、凹坑起皮等缺陷，弯曲后不应有裂纹或裂口。
4.4 塑料母线均应选用适宜的铜接头，接头要紧塑料层包紧导线，冲压印痕应在铜接头包扎部分非合处一面，且在接头包扎部分套以适宜的绝缘套管。
4.5 为保证接触良好，母线与母线搭接所用螺钉及冲（钻）孔，必须按照表4规定进行，电器元件按本身规定冲钻孔，装配母线是，所选用螺钉直径应比母线对应孔直径1mm，除双母线外，不准三根母线在一处搭接。
4.6 冲（钻）孔后，母线（排）厚度超过5mm以上规格，其接触面应经油压机麻点压平或采取相应措施的导电胶涂敷于搭接处。
4.7 按元件按装位置将母排弯成适当的几何形状，母排侧弯皱纹高度不超过1mm，母排弯曲处最小曲率如表6：注：H –宽、B-厚、R-L型母排机刀口圆角半径，扭弯2.5—即扭曲部分长度不得小于2.5H。
密集型母线槽安装方案
密集型母线槽安装方案1、工艺流程→→→→→2、设备点件检查⑴根据装箱单检查母线及附件，其规格、数量、品种应符合设计要求。
⑵检查母线及附件，分段标志清晰齐全、外观无变形。
⑶母线与外壳不同心度的允许偏差为±5mm。
⑷螺栓连接的接触面加工后镀锡，锡层要求平整、均匀、光洁。
⑸母线实测绝缘电阻不得低于20MΩ。
⑹出厂合格证、CCC 认证标志及认证复印件、安装技术文件、试验报告及检测报告齐全，符合要求。
⑺如发现母线及附件不符合设计和质量要求时必须进行退换，并经检查合格后再进行安装。
3、弹线定位⑴母线安装前认真核对预留孔洞的坐标位置和尺寸，否则要及时采取修正措施。
⑵在土建结构完成后对母线安装走向和长度要进行实地测量，要求测量的精确度要高，保证母线安装连接及标高的要求。
⑶定位时根据图纸设计要求及楼层层高确定支架的数量和位置。
两段单元母线连接点不得设在穿楼板及墙处。
4、支架安装⑴支架采用定型产品，支架及配件应采用镀锌件。
⑵支架上钻孔应用台钻或手电钻钻孔，严禁气焊割孔，孔径不得大于固定螺栓直径2mm，吊杆套扣，应用套丝机或套口板加工，不许断丝。
⑶每段水平敷设的母线槽至少需有一个支撑点，并按规范和产品技术文件的规定增设支撑点。
垂直方向敷设的母线支架间距不宜大于2m，转弯处小于300mm。
母线拐弯处及与配电箱（柜）连接处均应安装支架固定。
⑷垂直安装的母线槽在每层楼板上由一弹簧支撑系统加以固定。
此支撑系统须能承受在此楼板下母线槽的全部重量并留有热膨胀的余量。
当楼层高度超过5米时须增设中间支撑。
⑸支、吊架固定采用不少于两条膨胀螺栓，膨胀螺栓应加平垫、弹簧垫，螺扣外露2～4扣，吊架应用双螺母夹紧。
5、母线槽安装⑴母线固定连接时，为了达到产品保护目的，除将母线首尾端包装拆除外，其余母线外壳包装暂不拆除。
将要安装的首段母线在支架上固定牢，在首端或尾端连接处放入绝缘板，把需连接的母线首端或尾端平整放入，穿入连接绝缘螺栓，调直母线后缓缓旋紧螺栓。
密集母线槽安装施工方案
一、工程概况本工程为XX项目，安装密集母线槽，以满足室内低压电力输送干线工程项目的需求。
密集母线槽由铜、铝母线柱构成，具有封闭的金属结构，用于为分散系统各个元件分配较大功率。
与传统电缆相比，密集母线槽在大电流输送时具有明显优势，能够降低接触电阻和温升，提高安全可靠性。
二、施工准备1. 材料准备：- 密集母线槽及附件；- 型钢、卡件、螺栓、垫圈等；- 樟丹、油漆、电焊条等；- 检测工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。
2. 人员准备：- 安装工、电工、焊工等；- 施工人员需具备相关资质和经验。
3. 施工条件：- 室内场所干燥，安装部位的建筑装饰工程已全部结束；- 室内母线槽安装于其他专业管道下方时，应在管道工程基本施工完毕后进行；- 安装区域内建筑垃圾及脚手架已清理完毕。
三、施工工艺1. 施工流程：- 设备开箱检查；- 支架制作安装；- 母线安装；- 通电测试；- 检验。
2. 施工要点：（1）设备开箱检查：- 检查母线槽及附件的包装、规格型号、数量等；- 检查母线槽的出厂合格证、安装技术文件等。
（2）支架制作安装：- 根据设计图纸和现场实际情况，制作支架；- 使用12#丝杆、5号角铁、10#槽钢等材料，固定支架；- 支架安装完成后，进行水平、垂直度等检查。
（3）母线安装：- 母线段与段连接时，先清洁接头处，再进行连接；- 连接后，确保接头处无机械应力，以免受力变形；- 安装过程中，边安装边测量绝缘，确保母线绝缘达到送电要求； - 母线装置安装使用的紧固件为热镀锌制品。
（4）通电测试：- 母线安装完成后，进行通电测试，检查电压、电流等参数；- 测试合格后，方可投入使用。
（5）检验：- 施工完成后，进行质量检验，确保安装质量符合要求。
四、安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品；2. 施工现场应设置安全警示标志，防止他人误入；3. 施工过程中，注意用电安全，避免触电事故；4. 施工结束后，清理施工现场，确保无安全隐患。
插接式密集母线安装施工工法
插接式密集母线安装施工工法一、前言随着电力行业的发展，越来越多的建筑物、厂房以及工业生产设施需要电力供应。
而密集母线则是电力供应的重要组成部分，它不仅能够提供电力供应，而且还能够提高电力设备的利用效率，降低能耗和成本。
而插接式密集母线则成为了近年来广泛采用的一种供电方式，本文将详细介绍插接式密集母线的安装施工工法。
二、工法特点插接式密集母线具有以下特点：1、布线灵活：能够根据不同的电力需求对插接式密集母线进行灵活布线，提高了电力供应的效率和灵活性。
2、维护保养方便：插接式密集母线采用可拆卸的插接式连接，维护保养方便快捷，减少停机时间。
3、安全可靠：插接式密集母线采用封闭式结构，能够有效避免漏电、短路等安全隐患，同时高质量的接触片也能够确保电力通畅和稳定。
三、适应范围插接式密集母线适用于许多不同类型的建筑物、厂房以及工业生产设施，如电力设施、石化厂、冶金设备、煤矿厂房、电子设备等，能够满足不同载流量的电力需求，同时能够满足不同的电压等级要求。
四、工艺原理插接式密集母线安装施工工法的基本原理是采用现场加工和预制组装的方式对插接式密集母线进行安装。
具体分析和解释如下：1、现场加工插接式密集母线的组装需要现场进行加工，工人需要根据现场的实际情况进行测量、切割、焊接等加工工作，同时根据电力负荷的大小进行插接式密集母线的布线设置。
2、预制组装在现场加工的基础之上，插接式密集母线还需要进行预制组装。
这一步工作需要在工厂或者制造商的指导下进行，以保证插接式密集母线的组装精度和质量。
3、现场组装预制组装完成之后，插接式密集母线需要在工地进行现场组装，以确保插接式密集母线能够准确连接到电力设备，并且能够确保电力通畅和稳定。
五、施工工艺插接式密集母线安装施工工艺包括以下几个施工阶段：1、现场测量现场测量是插接式密集母线安装的第一步。
工人需要根据实际情况对电力设备进行测量，包括长度、高度、宽度、电流容量等参数，以确定插接式密集母线的尺寸和其他技术参数。
密集绝缘母线槽
１． 用途密集绝缘母线槽（以下简称母线槽）可为交流三相三线，三相四线，三相五线制，频率５０－６０Ｈｚ，电压至４００Ｖ，额定工作电流为２５０￣５０００Ａ，主要作为工矿、企事业和高层建筑中新型供配电设备。
带插口的母线槽，可通过插接头箱或插接开关箱，能很方便地引出电源分路。
母线槽具有体积小、结构紧凑、传输电流大、维护方便等优点。
母线槽的安装可直接从变压器接到低压配电柜，也可从低压柜直接接到配电系统作为配电干线线路。
２．使用范围２．１ 母线槽保证在下列环境中长期正常工作：ａ． 海拔高度不超过２０００ｍ；ｂ．周围空气温度在－５￣＋４０℃之间，并在２４ｈ内其平均温度不高于＋３５℃；ｃ．空气清洁，相对湿度在最高为＋４０℃时不超过５０％，在较低温度时允许有较高的相对湿度；例如＋２０℃时为９０％，但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露。
ｄ．污染等级为二级；ｅ．安装类别为ＩＩＩ、ＩＶ级；ｆ．安装方法根据本使用说明书规定。
２．２ 母线槽ＴＨ型产品保证在２．１中ａ．ｂ．ｅ．ｆ款所列条件及下列条件下正常工作；ａ．空气相对湿度不大于９５％；ｂ．有凝露与霉菌的地方。
表１ ＣＣＸ １ －□ ／ □ □ □ ＴＨ普通型不标注特殊品种代号功能单元代号（见表１）线制：３－表示三相三线制，４－表示三相四线制，５－表示三相五线制额定工作电流设计序号密集绝缘母线槽 母线槽型号及其含义插接开关箱分类标准型插接开关箱型号为ＣＣＸ１－□／□Ｘ，箱内安装有ＤＺ１０开关，正面操作。
其他型号ＣＣＸ１－□／□ＸＡ 为侧操型，箱内安装有ＤＺ１０开关。
ＣＣＸ１－□／□ＸＢ 为正面操作，箱内安装有ＤＺＸ１０开关（限流型） ＣＣＸ１－□／□ＸＣ 为多回路箱，箱内安装有多个ＤＺ１５开关。
ＣＣＸ１－□／□ＸＤ 为多回路箱，箱内安装有多个熔断器。
１．母线槽断面结构如图１２． 母线槽各种单元的结构２．１ 无插孔直线母线槽 见图２，标准长度见表３ 表３２．２ 一插孔直线母线槽见图３，标准长度见表４型号ＣＣＸ１－□／□Ｓ表４２．３ 二插孔直线母线槽见图４，标准长度见表５型号ＣＣＸ１－□／□Ｔ表６２．４ 三插孔直线母线槽见图５，标准长度见表６，型号ＣＣＸ１－□／□Ｕ表６２．１ 无插孔直线母线槽见图６，标准长度见表７，始端连接孔尺寸见图７、表８，型号ＣＣＸ１－□／□Ｂ表７表８２．６ 一插孔始端母线槽见图８，标准长度见表９，始端连接孔尺寸见图７、表８，型号：ＣＣＸ１－□／□Ｗ２．７ Ｌ型水平接头母线槽见图７型号ＣＣＸ１－□／□Ｅ额定工作电流：２５０、４００、６３０、８００、１０００、１２５０、１６００、２０００、２５００、３１５０Ａ标准长度Ｌ＝５００ｍｍ最小长度Ｌ＝３８０ｍｍ表９２．８ Ｌ型垂直接头母线槽见图１０，标准长度见表１０ 型号ＣＣＸ１－□／□Ｆ表１０２．９ Ｔ型水平接头母线槽见图１１，标准长度见表１１ 型号ＣＣＸ１－□／□Ｇ表１１２．１０ Ｔ型垂直接头母线槽见图１２，标准长度见表１２ 型号ＣＣＸ１－□／□Ｈ表１２２．１１ Ｘ型水平接头母线槽见图１３，标准长度见表１３ 型号ＣＣＸ１－□／□Ｌ表１３２．１２ Ｘ型垂直接头母线槽见图１４，标准长度见表１４ 型号ＣＣＸ１－□／□Ｍ表１４２．１３ Ｚ型水平接头母线槽见图１５，标准长度见表１５ 型号ＣＣＸ１－□／□Ｑ表１４２．１４ Ｚ型垂直接头母线槽见图１６，标准长度见表１６ 型号ＣＣＸ１－□／□Ｒ表１４２．１５ 彭胀节母线槽见图１７ 型号ＣＣＸ１－□／□Ｊ额定工作电流：２５０、４００、６３０、８００、１０００、１２５０Ａ 标准长度 １７００ｍｍ２．１６ 变容量母线槽见图１８（图中Ｈ１对应变容前的电流等级母线槽高度；Ｈ２对应变容后的电流等级母线槽高度，详见表２）型号ＣＣＸ１－□／□Ｋ变容量母线槽规格有：１２５０／１０００Ａ、１０００／８００Ａ、８００／６３０Ａ、６３０／４００Ａ、４００／２５０Ａ标准长度 ６００ｍｍ２．１７ 变向节母线槽额定工作电流：２５０、４００、６３０、８００、１０００、１２５０、１６００、２０００、２５００、３１５０Ａ标准，长度６００ｍｍ２．１７．１ 双大头变向节母线槽见图１９型号 ＣＣＸ１－□／□Ｎ２．１７．２ 双小头变向节母线槽见图２０型号 ＣＣＸ１－□／□Ｐ２．２０ 插接开关箱２．２０．１ 型号 ＣＣＸ１－□／□Ｘ，标准型，图形见图２３，外形尺寸见表１９，箱内空气开关整定电流的选择应符合ＤＺ１０空气开关的整定规格。
母线槽装配作业指导书
母线槽装配作业指导书
1、砂排
母排表面经砂光处理后应手感光滑，不应有毛刺、氧化皮和裂纹，不应有明显锤痕，
坑等缺陷。
2、包扎绝缘层
2.1空气型：按GB7251.2-1997《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》。
2.2密集绝缘型：按GB7251.2-1997《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》。
2.3高强封闭母线：按Q/321182BFC002-2002《高强封闭母线》规定执行。
2.4母排：包扎绝缘层要求致密、完整、包扎不应有松脱、机械损伤。
2.5套绝缘套管：根据母排规格大小选用，保持一定收缩量，绝缘套管不要太大或太小，烘套管不可烘坏，以免影响绝缘。
2.6划搭界面：母排搭接面要根据各种规定、型号、用途、长短而定，在长或过短，以便于使用和搭接面正常导电。
2.7外壳上、下应轻合放，防止磕碰、划伤、变形，零部件分类堆放整齐。
3、组装
3.1母排装入外壳前，应先检查外壳内部是否有杂物或工艺缺陷，接地圉是否完好。
3.2母排装入后，两端处出排长度相等且≤1.5mm，连接侧板孔与母排孔要在同一位置，插口盖板要开启灵活。
所有螺杆、垫片、螺帽的表面处理要一致（镀锌黄、镀锌白），螺杆出牙为3~5牙，所有外壳不应出现深情厚谊装、螺钉打滑、不紧现象。
3.3侧板上的接地螺母表面涂层消除干净，装上接地标志，贴上工号。
铭牌贴在母线明显处，相标按要求粘贴，为左零右地，并具有永久性。
3.4装绝缘隔板：螺杆从左向右，螺母装在地相那边，不得损伤绝缘螺杆的绝缘层。
插接式密集绝缘母线槽检验规程
插接式密集绝缘母线槽出厂（例行）检验和确认检验规程１、适用范围本规程适用于本公司生产插接式密集绝缘母线槽成品出厂（例行）检验和确认检验。
2、出厂（例行）检验程序2.1在生产车间总装完成后，并作自检基本符合要求后，填写产品完工送检单，连同施工图纸等送试验班进行检验。
2.2检验人员接到送检单后，到现场对送检产品及其有关技术文件进行核查后，作检验准备。
3、出厂（例行）检查项目及要求3.1一般检查3.1.1外型及焊接：外型尺寸、组件符合图样及工艺文件要求，焊接应牢固，焊缝光洁均匀无焊穿、裂纹、咬边、溅渣、气孔等现象，焊渣应清除。
3.1.2接地装置：需接地的部位应保持良好的接地连续性，总接地处应有接地标志，接触面无底漆、无锈蚀。
3.1.3金属保护被复层：对油漆件类：不允许有皱痕、针孔、起泡、露底色等缺陷、色泽应与色板一致，色泽均匀。
对电镀件类：不允许有起皮、脱落、发黑、生锈及划伤现象。
3.1.4母线母线弯曲处不准有明显裂纹，母线表面不应有明显的锤痕、凹坑等缺陷，搭接面平整光洁，自然吻合，连接紧密可靠并有防松装置。
母线截面大小应符合相应电流等级的要求，母线搭接面应平整光洁不允许有污物及漆雾。
3.1.5绝缘固定件所选用绝缘固定件必须是具有生产许可证的产品或具有3C标志的产品，绝缘件其阻燃性好，强度要求好，绝缘性能好，安装整齐美观，牢固可靠，不得有破损坏等现象。
3.1.6电气间隙和爬电距离电气间隙≥10mm，爬电距离≥1２mm3.1.7绝缘电阻母线槽标称电压得绝缘电阻不应小于1000Ω/V,测量部位是母线槽各相之间及相与接地端子之间.3.1.8机械操作试验：插接箱的插接头插入带分接装置的母线干线单元时，与母线槽的机械连接应牢固可靠，电气接触应良好，而且其结构应使其身易于插入和拔出，应保证插5次后仍能正常工作，操作机构应灵活、可靠。
3.1.9铭牌及治资料铭牌应固定平整，标准内容齐全并应符合标准要求，随产品出厂的图纸、说明书、合格证及如附件、锁匙或专用工具等应齐全、完好。
母线槽技术规范及协议(DOC)
密集型封闭大容量插接铜母线技术协议甲方：乙方：年月日第1条总则第2条货物需求一览表第3条质量要求第4条现场条件及环保要求第5条适用的标准第6条供货范围第7条密集型封闭大容量插接铜母线及馈线箱技术要求第8条试验、检验、验收第9条质量保证期1．总则本协议由(以下简称“甲方”)、与（以下简称“乙方”）经协商达成一致意见，签订本协议具体条款如下：1.1本技术协议书仅限于密集型封闭大容量插接铜母线的订货使用。
1.2本技术协议是较低限度的技术要求, 并未对一切技术细节作出规定, 也未充分引述有关标准和规范的条文,凡未提到的其他工艺要求，按国家标准及有关的标准执行，乙方应提供符合本技术协议书和工业标准的优质产品。
1.3如乙方没有以书面形式对本技术协议书的条文提出异议，则乙方提供的产品应完全满足本技术协议的要求。
1.4本技术协议书作为订货合同的附件，与合同正文具有同等法律效力。
1.5所提供产品必须通过中国国家强制性认证(CCC), 并提供有效的型式试验报告。
*1.6投标方需要有设计生产母线槽至少5年以上的经验，并需要提供证明文件及项目业绩。
1.7投标人需按本标准的技术要求，完成所投密集型母线的设计、制造、运输、指导安装和调试、试运行、技术培训和售后服务等工作。
1.8本技术规范书提出的是最低限度的技术要求，投标方应提供符合工业标准和本规范书的优质产品。
卖方在密集型母线设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的中国国家标准。
本技术规范书所使用的标准如遇与投标方执行的标准不一致时，按较高标准执行并予以说明。
1.9投标人所供产品及配件必须为全新，且未曾使用过的，经过出厂检验为合格的产品。
1.10母线制造厂所提供的产品均需进行质量评定，先由母线制造商进行自检，做好自检记录，并由招标人会同设计、监理等有关部门对产品进行验收，制造厂应事先向招标人提供验收大纲，提供其产品的出厂试验报告，所有报告均应符合国家有关专业标准，均应符合国家有关专业管理部门的认可。
关键工序母线槽组装作业指导书
编号：SM-TS-03-05
1 目的:对母线槽的装配工序进行控制，确保工序质量满足规定要求。
2 适用范围:适用于母线槽装配工序的质量控制。
3 内容：
3.1母线槽组装作业指导书
序号
项 目
操 作 要 领
1
砂 排
母排表面经砂光清理后应手感光滑，不应有毛刺和氧化皮。
2
包扎绝缘层
e)用以固定元器件及压线紧固螺钉应拧紧，无打滑及损坏镀层现象，并有防松措施，拧紧后螺纹露出螺母或套扣的固定板长度2-5牙。不接线的螺钉也应拧紧。
f)用于连接断路器和插脚的铜母线及铜插脚的截面应符合电流载流量的要求，不得用其他导线等不符合要求的材料替代。
编制/日期：审批/日期：
需要包扎F4的密集或高强母线槽（瓦楞盖板），母排包扎绝缘层要求致密、完整，包扎4层。不应有松脱、机械损伤，绝缘包扎不能影响搭接面，包扎层与母排裸露端距离保持在60±1mm；空气母线直接套热缩套管。
将砂好的母排或包好F4的母排套上规定规格的PVC热缩套管，在电热硅板上从开始一端均匀地加热，使PVC套管收缩，并顺着母排均匀通过。在通过的过程中要使其内的空气顺利排出，使收缩后的热缩套管平整、无气泡。对不能用电炉加热的弯排可用电热吹风加热，同时用铁板压住弯排内角，确保套管紧贴在内角上。母排套管收缩好后，两端头及插口处按电流大小，插口长度切除PVC套管，使接触处母排裸露。高强母线槽（瓦楞盖板）应用U形橡胶条沿铜排厚度方向在铜排两边沿好，并用胶带纸固定，固定的距离约保持在40mm左右,确保固定可靠无脱落。
j)三相五线制PE排应装在侧板带接地螺母一侧；
k)母线连接侧板，连接盖板装好后检查防护等级，应符合相应的防护等级的要求。
密集型母线槽技术规范
密集型母线槽技术规范篇一：密集母线槽的技术要求1密集型母线槽技术要求一总则投标人应仔细阅读本招标及合同文件中阐述的全部条款；投标者提供产品的技术规格应符合招标文件提出的要求。
本技术条件书要求的工作范围包括：招标文件所包含的密集型母线槽的设计、制造、工厂检验、包装、运输、现场安装、售后等。
1、本招标文件所包含的产品可分为：密集型母线槽及配件。
2、投标人应提供全新、高质量、完整的产品及其附属配件，以满足本技术文件的要求及工程设计、制造标准。
3、投标人需提供产品直线段和连接头一段样品（提供的样品与实际供货的产品一致）。
4、投标人需提供密集型低压母线槽的资质证书、生产许可证、ISO9000系列质量认证书、ISO14000系列证书、由国内权威检测机构出具的中国国家强制性产品认证（CCC），该型式试验包括以下项目：①温升极限的验证介电性能的验证②短路耐受强度的验证③保护电路有效性的验证④电气间隙和爬电距离的验证⑤防护等级的验证⑥电阻、电抗与阻抗的验证⑦结构强度验证5、标明技术指标响应偏离表。
6、提供主要原材料生产厂家名称及检测报告等。
7、投标人必须提供投标产品在国内3家以上大型企业的相关业绩证明（合同原件，合同执行情况调查联系人，产品运行情况调查联系人等）。
8、投标人必须保证提供的证书及相关技术资料的真实性，招标人保留要求厂家提供原件复核的权利。
二、技术标准除本技术要求提及的技术参数和要求及所列标准外，均应符合母线槽有关国家标准及部颁标准（包括各标准的引用标准）。
如果卖方采用自己的标准或规范，须经买方同意后方可采用。
若标准之间出现矛盾时，以高标准为准。
GB7251．l—2005 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB7251．2—2006低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求GB 4208－1993 外壳防护等级（IP代码）》GB5585．1－1985电工用铜、铝及其合金母线第一部分：一般规定JB／T 9662－1999 密集绝缘母线干线系统（密集绝缘母线槽）IEC439国际电工委员会21、母线结构型式：密集母线；额定电压：380V；防护等级：IP54；额定频率：50HZ；2、每个母线槽单元相与相之间及相与外壳之间的绝缘电阻均不低于20MΩ3、母线槽必须保证110%额定电流下长期稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
力矩扳手
20.2N.m
S1O 10～54N.m
自检指导书
说明：
1.母线弯曲处不准有明显裂纹，搭接面应平整光洁不允许有污物及漆雾。
2.各母线间要用平压装置，使其紧密平贴。
力矩扳手
35.3N.m
S1O 10～54N.m
力矩扳手
88.3N.m
联结0～200N.m
பைடு நூலகம்工装
代号
名称
01
气动夹台
S1O 4～20N.m
力矩扳手
20.2N.m
S1O 10～54N.m
力矩扳手
35.3N.m
S1O 10～54N.m
自检指导书
工装
说明：
1.安装开关，必须令开关操作自如，灵活、到位、可靠、准确，分合指示清晰。
2.插接口连接紧密可靠，没有松动。
代号
名称
2.钣金加工应遵守《板材、型材下料加工作业指导书》。
3.箱壳焊接应遵守《柜体焊（拼）装作业指导书》。
力矩扳手
9.8N.m
S1O 4～20N.m
力矩扳手
20.2N.m
S1O 10～54N.m
矩扳手
35.3N.m
S1O 10～54N.m
工装
自检指导书
代号
名称
说明：
1.边缘和开孔处无明显毛刺及裂口。
2.壳体焊接牢固、焊缝光洁、均匀、焊皮应清除干净
01
气动夹台
XXXXX质量、环境和职业健康安全管理体系
插接式密集绝缘母线槽作业指导书
文件编写
ND.QEOW-S-09
版本
D/0
本页状态
第3页共4页
内容
代号
名称
-1
M10×70
螺丝
25
M8×25
螺丝
20
M6×30
螺丝
15
Ø12
平面垫圈
4
Ø10
平面垫圈
3
Ø8
平面垫圈
50
Ø6加大
平面垫圈
32
M12
螺母
2
M8
文件编写
ND.QEOW-S-09
版本
D/0
本页状态
第2页共4页
3.元器件加工及装配
工序号
工序内容
页码
CMX6.01
箱壳装配
2/4~3/4
CMX6.02
母线加工及装配
3/4
CMX6.03
插接件装配
4/4
CMX6.01箱壳装配
工具
安具装指导书
名称
规格
工具型号
1.各种型号的钣金加工图请参见CMX6的钣金加工图。
XXXXX质量、环境和职业健康安全管理体系
插接式密集绝缘母线槽作业指导书
文件编写
ND.QEOW-S-09
版本
D/0
本页状态
第4页共4页
CMX6.03插接件装配
工具
安具装指导书
名称
规格
工具型号
1.插接件的安装请参见CMX6的总装图。
2.元器件装配应遵守《电气装配作业指导书》中的第2点。
力矩扳手
9.8N.m
XXXXX质量、环境和职业健康安全管理体系
插接式密集绝缘母线槽作业指导书
文件编写
ND.QEOW-S-09
版本
D/0
本页状态
第1页共4页
1．适用范围
本指导书适用于插接式密集绝缘母线槽的装配及检验
2．生产工艺流程
发文编号
编写
审核
批准/日期
XXXXX质量、环境和职业健康安全管理体系
插接式密集绝缘母线槽作业指导书
螺母
82
Ø12
弹簧垫圈
2
Ø10
弹簧垫圈
3
Ø8
弹簧垫圈
25
Ø6
弹簧垫圈
32
CMX6.02母线加工及装配
工具
安具装指导书
名称
规格
工具型号
1.母线加工请参见CMX6的母线加工图。
2.母线装配及加工应遵守《电气装配作业指导书》中的第1点。
卧式带锯机
GB4025C
多功能母线加工机
NSB-606
力矩扳手
9.8N.m
