0欧姆电阻的作用
0欧电阻的作用(2008-07-08 20:06:53)标签：杂谈0欧电阻的作用大概有以下几个功能：①做为跳线使用。
这样既美观，安装也方便。
②在数字和模拟等混合电路中，往往要求两个地分开，并且单点连接。
我们可以用一个0欧的电阻来连接这两个地，而不是直接连在一起。
这样做的好处就是，地线被分成了两个网络，在大面积铺铜等处理时，就会方便得多。
附带提示一下，这样的场合，有时也会用电感或者磁珠等来连接。
③做保险丝用。
由于PCB上走线的熔断电流较大，如果发生短路过流等故障时，很难熔断，可能会带来更大的事故。
由于0欧电阻电流承受能力比较弱（其实0欧电阻也是有一定的电阻的，只是很小而已），过流时就先将0欧电阻熔断了，从而将电路断开，防止了更大事故的发生。
有时也会用一些阻值为零点几或者几欧的小电阻来做保险丝。
不过不太推荐这样来用，但有些厂商为了节约成本，就用此将就了。
④为调试预留的位置。
可以根据需要，决定是否安装，或者其它的值。
有时也会用*来标注，表示由调试时决定。
⑤作为配置电路使用。
这个作用跟跳线或者拨码开关类似，但是通过焊接固定上去的，这样就避免了普通用户随意修改配置。
通过安装不同位置的电阻，就可以更改电路的功能或者设置地址。
0欧的电阻不但有卖，而且还有不同的规格呢，一般是按功率来分，如1/8瓦，1/4瓦等等。
上下拉电阻：1.当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2.OC门电路必须加上拉电阻，以提高输出的搞电平值。
3.为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4.在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
5.芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6.提高总线的抗电磁干扰能力。
0欧电阻的作用深度解析
在电子设计中，作为初学者会遇到0欧电阻的情况，就以我为例子吧，听到0欧时，感到不可思议，感觉多此一举，但在随后的电子设计应用中感到了它的重大作用。
希望对同志们有用哈，再此供大家分享。
在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
2,可以做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）3,在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。
4,想测某部分电路的耗电流的时候，可以去掉0ohm 电阻，接上电流表，这样方便测耗电流。
5,在布线时,如果实在布不过去了,也可以加一个0欧的电阻6,在高频信号下，充当电感或电容。
（与外部电路特性有关）电感用，主要是解决EMC问题。
如地与地，电源和IC Pin间7,单点接地（指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。
）*模拟地和数字地单点接地*只要是地，最终都要接到一起，然后入大地。
如果不接在一起就是"浮地"，存在压差，容易积累电荷，造成静电。
地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。
人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。
虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。
如果把模拟地和数字地大面积直接相连，会导致互相干扰。
不短接又不妥，理由如上有四种方法解决此问题：1、用磁珠连接；2、用电容连接；3、用电感连接；4、用0欧姆电阻连接。
)磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。
对于频率不确定或无法预知的情况，磁珠不合。
电容隔直通交，造成浮地。
电感体积大，杂散参数多，不稳定。
0欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。
电阻在所有频带上都有衰减作用(0欧电阻也有阻抗)，这点比磁珠强。
电路设计方案中数字地和模拟地及其0欧姆电阻
跨接时用于电流回路当分割电地平面后，造成信号最短回流路径断裂，此时，信号回路不得不绕道，形成很大的环路面积，电场和磁场的影响就变强了，容易干扰/被干扰。
在分割区上跨接0欧电阻，可以提供较短的回流路径，减小干扰。配置电路一般，产品上不要出现跳线和拨码开关。有时用户会乱动设置，易引起误会，为了减少维护费用，应用0欧电阻代替跳线等焊在板子上。
电路设计中数字地和模拟地及其0欧姆电阻
模拟地和数字地单点接地,只要是地，最终都要接到一起，然后入大地。如果不接在一起就是”浮地”，存在压差，容易积累电荷，造成静电。地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在最终的地参考点。虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。
如果把模拟地和数字地大面积直接相连，会导致互相干扰。不短接又不妥，理由如下有四种方法解决此问题：1、用连接。2、用电容连接。3、用电感连接。4、用0欧姆电阻连接。
磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。对于频率不确定或无法预知的情况，磁珠不合。电容隔直通交，造成浮地。电感体积大，杂散参数多，不稳定。
所以不同电流会选用不同尺寸的还有就是为磁珠、电感等预留位置时，得根据磁珠、电感的大小还做封装，0603、0805等不同尺寸的都有了0欧姆电阻一般用在混合信号的电路中,在这种电路中为了减小数字部分和模拟部分的相互干扰。
他们的电源地线都是分开布的,但在电源的入口点又需要连在一起,一般是通过0欧姆电阻连接的,这样既达到了数字地和模拟地间无电压差,又利用了0欧姆电阻的寄生电感滤除了数字部分对模拟部分的干扰。
0欧姆电阻在电路中的应用
1,在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
2,可以做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）3,在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。
4,想测某部分电路的耗电流的时候，可以去掉0ohm电阻，接上电流表，这样方便测耗电流。
5,在布线时,如果实在布不过去了,也可以加一个0欧的电阻6,在高频信号下，充当电感或电容。
（与外部电路特性有关）电感用，主要是解决EMC问题。
如地与地，电源和IC Pin间7,单点接地（指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。
）8,熔丝作用*模拟地和数字地单点接地*只要是地，最终都要接到一起，然后入大地。
如果不接在一起就是"浮地"，存在压差，容易积累电荷，造成静电。
地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。
人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。
虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。
如果把模拟地和数字地大面积直接相连，会导致互相干扰。
不短接又不妥，理由如上有四种方法解决此问题：1、用磁珠连接；2、用电容连接；3、用电感连接；4、用0欧姆电阻连接。
磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。
对于频率不确定或无法预知的情况，磁珠不合。
电容隔直通交，造成浮地。
电感体积大，杂散参数多，不稳定。
0欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。
电阻在所有频带上都有衰减作用(0欧电阻也有阻抗)，这点比磁珠强。
*跨接时用于电流回路*当分割电地平面后，造成信号最短回流路径断裂，此时，信号回路不得不绕道，形成很大的环路面积，电场和磁场的影响就变强了，容易干扰/被干扰。

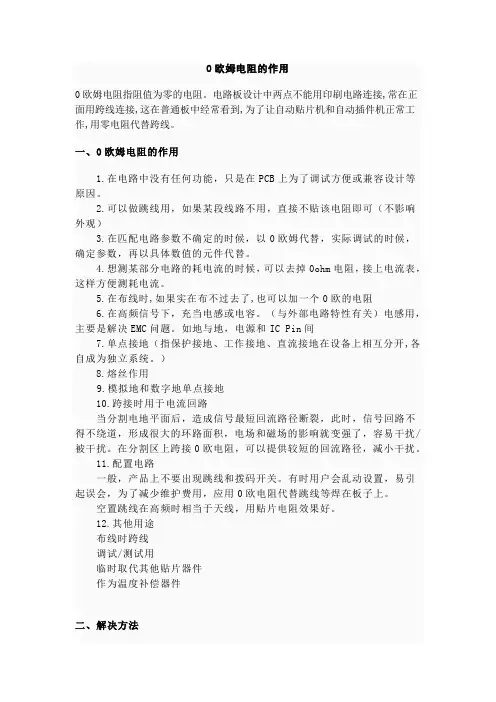

零欧姆电阻的作用
0欧姆电阻的作用0欧姆电阻指阻值为零的电阻。
电路板设计中两点不能用印刷电路连接,常在正面用跨线连接,这在普通板中经常看到,为了让自动贴片机和自动插件机正常工作,用零电阻代替跨线。
一、0欧姆电阻的作用1.在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
2.可以做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）3.在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。
4.想测某部分电路的耗电流的时候，可以去掉0ohm电阻，接上电流表，这样方便测耗电流。
5.在布线时,如果实在布不过去了,也可以加一个0欧的电阻6.在高频信号下，充当电感或电容。
（与外部电路特性有关）电感用，主要是解决EMC问题。
如地与地，电源和IC Pin间7.单点接地（指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。
）8.熔丝作用9.模拟地和数字地单点接地10.跨接时用于电流回路当分割电地平面后，造成信号最短回流路径断裂，此时，信号回路不得不绕道，形成很大的环路面积，电场和磁场的影响就变强了，容易干扰/被干扰。
在分割区上跨接0欧电阻，可以提供较短的回流路径，减小干扰。
11.配置电路一般，产品上不要出现跳线和拨码开关。
有时用户会乱动设置，易引起误会，为了减少维护费用，应用0欧电阻代替跳线等焊在板子上。
空置跳线在高频时相当于天线，用贴片电阻效果好。
12.其他用途布线时跨线调试/测试用临时取代其他贴片器件作为温度补偿器件二、解决方法只要是地，最终都要接到一起，然后入大地。
如果不接在一起就是"浮地"，存在压差，容易积累电荷，造成静电。
地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。
人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。
虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。
电路设计对数字地和模拟地隔离技巧解析
电路设计对数字地和模拟地隔离技巧解析
问：电路设计中用0欧电阻还是磁珠来隔离数字地和模拟地？
我做了个实验板，不太清楚应该用0欧电阻还是磁珠来进行数字地和模拟地的隔离？
板子上的晶振有：24MHz，50MHz，27MHz等，板子入口电压5V，芯片需求电压轨：3.3V，2.5V，1.5V，1.2V.。
请高手指点！
答：0欧姆电阻
模拟地和数字地单点接地，只要是地，最终都要接到一起，然后入大地。
如果不接在一起就是浮地，存在压差，容易积累电荷，造成静电。
地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。
模拟地与数字地的问题
模拟地与数字地隔离问题模拟电路与数字电路分别辅铜，最后可以用一个10uH电感或0欧姆电阻连起来。
模拟部分的器件尽量集中，放置在与其它板子接口的附近，减小信号衰减。
数字部分线路长一些没关系。
先对模拟地敷铜，然后对整个板敷数字地。
模拟地和数字地之间会自动分隔，用一个1uH的电感或0欧的电阻作为共地点。
2在电子系统设计中，为了少走弯路和节省时间，应充分考虑并满足抗干扰性的要求，避免在设计完成后再去进行抗干扰的补救措施。
：抗干扰设计的基本原则是：抑制干扰源，切断干扰传播路径，提高敏感器件的抗干扰性能。
1 抑制干扰源抑制干扰源的常用措施如下：（1）继电器线圈增加续流二极管，消除断开线圈时产生的反电动势干扰。
仅加续流二极管会使继电器的断开时间滞后，增加稳压二极管后继电器在单位时间内可动作更多的次数。
（2）在继电器接点两端并接火花抑制电路（一般是RC串联电路，电阻一般选几K 到几十K，电容选0.01uF），减小电火花影响。
（3）给电机加滤波电路，注意电容、电感引线要尽量短。
（4）电路板上每个IC要并接一个0.01μF～0.1μF高频电容，以减小IC对电源的影响。
注意高频电容的布线，连线应靠近电源端并尽量粗短，否则，等于增大了电容的等效串联电阻，会影响滤波效果。
（5）布线时避免90度折线，减少高频噪声发射。
（6）可控硅两端并接RC抑制电路，减小可控硅产生的噪声（这个噪声严重时可能会把可控硅击穿的）。
2 切断干扰传播路径的常用措施如下：（1）充分考虑电源对单片机的影响。
电源做得好，整个电路的抗干扰就解决了一大半。
许多单片机对电源噪声很敏感, 要给单片机电源加滤波电路或稳压器，以减小电源噪声对单片机的干扰。
比如，可以利用磁珠和电容组成π形滤波电路，当然条件要求不高时也可用100Ω电阻代替磁珠。
（2）如果单片机的I/O口用来控制电机等噪声器件，在I/O口与噪声源之间应加隔离（增加π形滤波电路）。
控制电机等噪声器件，在I/O口与噪声源之间应加隔离（增加π形滤波电路）。
0欧电阻的作用
2006-4-25 11:35
2006-4-29 16:03
2006-5-14 13:54
电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置等。
1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。
换算方法是：1兆欧=1000千欧=1000000欧
电阻的参数标注方法有3种，即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路，如：472 表示 47×100Ω（即4.7K）； 104则表示100K
b、色环标注法使用最多，现举例如下：
四色环电阻五色环电阻（精密电阻）
2、电阻的色标位置和倍率关系如下表所示：
颜色有效数字倍率允许偏差（%）
银色 / x0.01 ±10
金色 / x0.1 ±5
黑色 0 +0 /
棕色 1 x10 ±1
红色 2 x100 ±2
橙色 3 x1000 /
黄色 4 x10000 /
绿色 5 x100000 ±0.5
蓝色 6 x1000000 ±0.2
紫色 7 x10000000 ±0.1
灰色 8 x100000000 /。
零欧电阻的作用
③做保险丝用。由于PCB上走线的熔断电流较大，如果发生短路过流等故障时，很难熔断，可能会带来更大的事故。由于0欧电阻电流承受能力比较弱（其实0欧电阻也是有一定的电阻的，只是很小而已），过流时就先将0欧电阻熔断了，从而将电路断开，防止了更大事故的发生。有时也会用一些阻值为零点几或者几欧的小电阻来做保险丝。不过不太推荐这样来用，但有些厂商为了节约成本，就用此将就了。
0欧电阻 电阻标值为0欧姆的ቤተ መጻሕፍቲ ባይዱ阻为0欧电阻。
0欧电阻是蛮有用的。大概有以下几个功能：
①做为跳线使用。这样既美观，安装也方便。
②在数字和模拟等混合电路中，往往要求两个地分开，并且单点连接。我们可以用一个0欧的电阻来连接这两个地，而不是直接连在一起。这样做的好处就是，地线被分成了两个网络，在大面积铺铜等处理时，就会方便得多。附带提示一下，这样的场合，有时也会用电感或者磁珠等来连接。
0电阻作用
0欧姆电阻指阻值为零的电阻。
电路板设计中两点不能用印刷电路连接,常在正面用跨线连接,这在普通板中经常看到,为了让自动贴片机和自动插件机正常工作,用零电阻代替跨线.目录0欧姆电阻的作用1.在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
2.可以做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）3.在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。
4.想测某部分电路的耗电流的时候，可以去掉0ohm电阻，接上电流表，这样方便测耗电流。
5.在布线时,如果实在布不过去了,也可以加一个0欧的电阻6.在高频信号下，充当电感或电容。
（与外部电路特性有关）电感用，主要是解决EMC问题。
如地与地，电源和IC Pin间7.单点接地（指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。
）8.熔丝作用9.模拟地和数字地单点接地解决方法只要是地，最终都要接到一起，然后入大地。
如果不接在一起就是"浮地"，存在压差，容易积累电荷，造成静电。
地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。
人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。
虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。
如果把模拟地和数字地大面积直接相连，会导致互相干扰。
不短接又不妥，理由如上有四种方法解决此问题：(1)用磁珠连接；(2)用电容连接；(3)用电感连接；(4)用0欧姆电阻连接。
磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。
对于频率不确定或无法预知的情况，磁珠不合。
电容隔直通交，造成浮地。
电感体积大，杂散参数多，不稳定。
0欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。
电阻在所有频带上都有衰减作用(0欧电阻也有阻抗)，这点比磁珠强。
0ohm电阻使用和注意
a模拟地和数字地单点接地
只要是地,最终都要接到一起,然后入大地。如果不接在一起就是"浮地",存在压差,容易积累电荷,造成静电。地是参考0电位,所有电压都是参考地得出的,地的标准要一致,故各种地应短接在一起。人们认为大地能够吸收所有电荷,始终维持稳定,是最终的地参考点。虽然有些板子没有接大地,但发电厂是接大地的,板子上的电源最终还是会返回发电厂入地。如果把模拟地和数字地大面积直接相连,会导致互相干扰。不短接又不妥,理由如上有四种方法解决此问题：
4、其他用途布线时跨线调试/测试用：在开始设计时，要串一个电阻用来调试，但是不不能确定具体的值，加了这么一个器件后方便以后电路的调试，如果调试的结果不需要加电阻，就加一个0欧姆的电阻。临时取代其他贴片器件作为温度补偿器件更多时候是出于EMC对策的需要。另外，0欧姆电阻比过孔的寄生电感小，而且过孔还会影响地平面（因为要挖孔）。
更多时候是出于emc对策的需要。另外,0欧姆电阻比过孔的寄生电感小,而且过孔还会影响地平面（因为要挖孔）。
我们经常在电路中见到0欧的电阻，对于新手来说，往往会很迷惑：既然是0欧的电阻，那就是导线，为何要装上它呢？还有这样的电阻市场上有卖吗？
其实0欧的电阻还是蛮有用的。大概有以下几个功能：①做为跳线使用。这样既美观，安装也方便。②在数字和模拟等混合电路中，往往要求两个地分开，并且单点连接。我们可以用一个0欧的电阻来连接这两个地，而不是直接连在一起。这样做的好处就是，地线被分成了两个网络，在大面积铺铜等处理时，就会方便得多。附带提示一下，这样的场合，有时也会用电感或者磁珠等来连接。③做保险丝用。由于PCB上走线的熔断电流较大，如果发生短路过流等故障时，很难熔断，可能会带来更大的事故。由于0欧电阻电流承受能力比较弱（其实0欧电阻也是有一定的电阻的，只是很小而已），过流时就先将0欧电阻熔断了，从而将电路断开，防止了更大事故的发生。有时也会用一些阻值为零点几或者几欧的小电阻来做保险丝。不过不太推荐这样来用，但有些厂商为了节约成本，就用此将就了。④为调试预留的位置。可以根据需要，决定是否安装，或者其它的值。有时也会用*来标注，表示由调试时决定。⑤作为配置电路使用。这个作用跟跳线或者拨码开关类似，但是通过焊接固定上去的，这样就避免了普通用户随意修改配置。通过安装不同位置的电阻，就可以更改电路的功能或者设置地址。
深联电路板--线路板厂家“冷”知识：0欧姆电阻的十二种妙用
深联电路板--线路板厂家“冷”知识：0欧姆电阻的十二种妙用作者：深联电路在电路中，经常能够看到0欧的电阻，就是这个不起眼的0欧姆电阻，往往令新手们摸不着头脑。
在电路中的0欧姆电阻，其作用相当于导线，既然如此，为什么还要特意为它空出来一块地方呢？零欧姆电阻又称为跨接电阻器，是一种特殊用途的电阻，严格来说，O 欧姆电阻的阻值并非是绝对的零，所以它和常见的贴片电阻一样有误差精度。
下面电源线路板厂家为大家总结了一些电路中0欧姆电阻的妙用。
1、在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
2、可以做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）。
3、在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。
4、如果要测某部分电路的耗电流，可以去掉0ohm电阻，接上电流表，这样方便测耗电流。
5、在布线时,如果实在布不过去了,也可以加一个0欧的电阻。
6、在高频信号下，充当电感或电容。
（与外部电路特性有关）电感用，主要是解决EMC 问题。
如地与地，电源和IC Pin间。
7、单点接地（指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。
）8、熔丝作用。
9、拟地和数字地单点接地。
10、跨接时用于电流回路当分割电地平面后，造成信号最短回流路径断裂，此时，信号回路不得不绕道，形成很大的环路面积，电场和磁场的影响就变强了，容易干扰/被干扰。
在分割区上跨接0欧电阻，可以提供较短的回流路径，减小干扰。
11、配置电路一般，产品上不要出现跳线和拨码开关。
有时用户会乱动设置，易引起误会，为了减少维护费用，应用0欧电阻代替跳线等焊在板子上。
空置跳线在高频时相当于天线，用贴片电阻效果好。
12、其他用途：布线时跨线；调试/测试用；临时取代其他贴片器件；作为温度补偿器件；0欧姆电阻的设置，其实更多时候是为了满足EMC的设计需求，此外，由于其比过孔的寄生电感要小，通常过孔会影响地平面的。
又是零欧电阻！为什么数字地与模拟地要用它隔开？
又是零欧电阻！为什么数字地与模拟地要用它隔开？
Q:下面这个是STC的手册上面给的图，为什么要把数字地跟模拟地用0R电阻隔开？我一直都是直接把这俩地连在一起，然
后直接用数字地敷铜的，不可以的吗？是不是应该用系统地敷
铜的？
A:因为数字地（电流）干扰大，数字电路自身抗干扰能力强，而模拟电路抗干扰弱，如果数字地与模拟地在空间上相互混杂很容易造成数字地干扰模拟地。
把数字地跟模拟地用0R电阻隔开，就是为了方便PCB布板空间独立、两个地电流互不影响，大大减少干扰。
当然，如果布板时注意将这两个地单独放在各自独立空间，不用0欧电阻、用一个地也未尝不可，有的情况下一个地铺铜，阻抗更低、甚至更好。
A: 不能生搬硬套。
外行大多数这么干只会更糟
Q: 那如果两个地通过电阻连在一起，是不是就用系统地敷铜？当然，我也觉得各自敷铜更好些?
A: 要深刻理解回路问题啊，画板的时候电流从哪到哪，多大电流，什么频率，稳定的还是跳变的，边沿陡峭的还是缓慢的，这样心里有数，就不会纠结地该怎么处理的问题了。
A: 不一定是0R电阻，用磁珠可能效果更好，如果你做模拟信号对干扰很敏感，你会体会到这个。
A: 归根结底：单点接地，以降低各部分电路之间的相互干扰。
零欧电阻使得布线时更容易操作。
