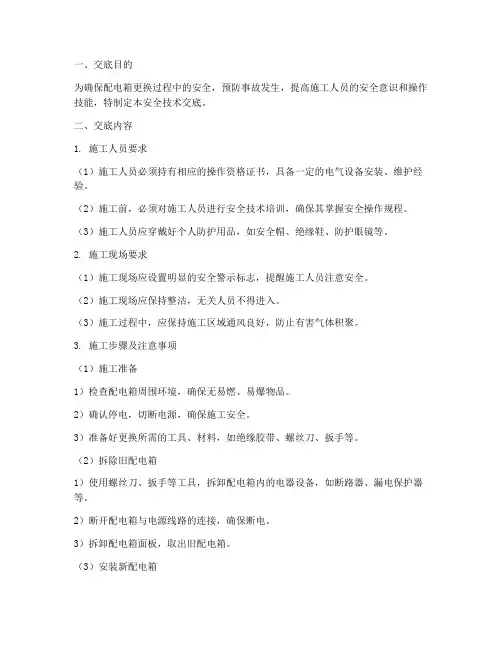

配电箱更换安全技术交底模板

一、交底目的为确保配电箱更换过程中的安全，预防事故发生，提高施工人员的安全意识和操作技能，特制定本安全技术交底。

二、交底内容1. 施工人员要求（1）施工人员必须持有相应的操作资格证书，具备一定的电气设备安装、维护经验。

（2）施工前，必须对施工人员进行安全技术培训，确保其掌握安全操作规程。

（3）施工人员应穿戴好个人防护用品，如安全帽、绝缘鞋、防护眼镜等。

2. 施工现场要求（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

（2）施工现场应保持整洁，无关人员不得进入。

（3）施工过程中，应保持施工区域通风良好，防止有害气体积聚。

3. 施工步骤及注意事项（1）施工准备1）检查配电箱周围环境，确保无易燃、易爆物品。

2）确认停电，切断电源，确保施工安全。

3）准备好更换所需的工具、材料，如绝缘胶带、螺丝刀、扳手等。

（2）拆除旧配电箱1）使用螺丝刀、扳手等工具，拆卸配电箱内的电器设备，如断路器、漏电保护器等。

2）断开配电箱与电源线路的连接，确保断电。

3）拆卸配电箱面板，取出旧配电箱。

（3）安装新配电箱1）检查新配电箱及电器设备，确保无损坏、变形等。

2）将新配电箱安装到原位置，调整至水平。

3）按照要求连接新配电箱与电源线路，确保连接牢固。

4）安装配电箱内的电器设备，如断路器、漏电保护器等。

5）测试新配电箱及电器设备，确保正常运行。

（4）施工完毕1）清理施工现场，整理工具、材料。

2）恢复施工现场原状，确保整洁。

3）向相关人员进行安全交底，确保其了解施工过程及注意事项。

4. 风险及预防措施（1）电气伤害：施工过程中，应确保电源切断，防止触电事故发生。

预防措施：严格遵守操作规程，使用绝缘工具，穿戴个人防护用品。

（2）火灾：施工过程中，应避免易燃、易爆物品接触高温设备。

预防措施：远离火源，保持施工现场整洁，禁止吸烟。

（3）高空坠落：施工过程中，应确保施工人员在高处作业时安全。

预防措施：使用安全带、安全网等防护措施，确保施工人员在高处作业时的安全。

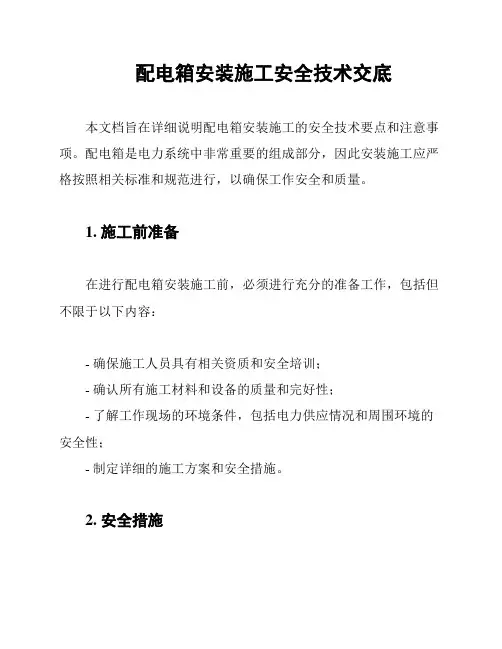

配电箱安装施工安全技术交底

配电箱安装施工安全技术交底本文档旨在详细说明配电箱安装施工的安全技术要点和注意事项。

配电箱是电力系统中非常重要的组成部分，因此安装施工应严格按照相关标准和规范进行，以确保工作安全和质量。

1. 施工前准备在进行配电箱安装施工前，必须进行充分的准备工作，包括但不限于以下内容：- 确保施工人员具有相关资质和安全培训；- 确认所有施工材料和设备的质量和完好性；- 了解工作现场的环境条件，包括电力供应情况和周围环境的安全性；- 制定详细的施工方案和安全措施。

2. 安全措施配电箱安装施工中应采取以下安全措施，以保障施工人员的安全：- 戴好个人防护用具，如安全帽、防护眼镜和耳塞等；- 严禁携带易燃、易爆物品进入工作现场；- 工作时保持清醒，严禁酒后施工；- 配电箱必须是带有过流保护装置的标准设备；- 按照操作规程正确使用施工工具，并保持工具的完好状态。

3. 安全操作注意事项在进行配电箱安装施工时，需要特别注意以下事项：- 按照标准操作程序进行连接和布线，避免任何违规操作；- 确保电源已彻底断开并贴好警示标识，以防止触电事故；- 配电箱应远离易燃、易爆和腐蚀性物质；- 严禁超负荷运行，确保电流和功率符合设备要求；- 确保接地良好，防止电气火灾和触电事故的发生。

4. 施工后维护完成配电箱安装施工后，应定期进行维护和检查，确保其正常运行和安全性。

- 定期检查配电箱的内部和外部设备的工作状态；- 注意清理和排除灰尘、污物等可能引发故障的因素；- 确保连接器和接线端子的紧固度和良好接触性；- 定期检查过流保护装置和漏电保护装置的工作状态。

总结配电箱安装施工是一项重要的工作，必须严格遵循安全技术要点和注意事项。

本文档提供了相关指导，希望能够对施工人员进行有益的技术交底，确保施工过程的安全和质量。

完整版)配电箱安装技术交底

完整版)配电箱安装技术交底30mA；３）箱（盘）内线路标识齐全、清晰，线路接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠；４）箱（盘）内应设有漏电保护器，并应进行漏电测试，漏电电流应小于0.5mA；５）箱（盘）内应设有过载保护器和短路保护器，保护器的额定电流应符合实际负载需求。

二）辅助项目１、配电箱的接线应牢固可靠，接头应采用绝缘套管或绝缘带包扎，接头应牢固可靠。

２、接地电阻应符合规定要求，接地电阻不得大于4Ω。

３、配电箱内的导线应按规定规格进行选择，且应符合电线电缆标准的要求。

４、配电箱应有防雷装置，并应进行防雷测试，防雷装置的接地电阻不得大于4Ω。

５、配电箱内的电器元件应符合国家标准及相关规定，且应具有合格证明。

三、安全要求１、安装配电箱时，必须按照国家标准及相关规定进行施工，严格遵守电气安全操作规程。

２、安装配电箱时，必须按照设计图纸及相关规定进行施工，不得随意改动设计方案。

３、在施工中，必须严格遵守安全生产规定，采取必要的安全防护措施，确保施工人员的人身安全。

４、在施工过程中，必须对现场进行严格的管理，保持施工现场的整洁、有序，避免发生安全事故。

技术交底工程名称：金南宫国际商贸城配电箱安装工程工程编号：交底部位：配电箱安装位置日期：2014年4月26日一、施工准备一）作业条件1.墙体结构已弹出施工水平线。

2.安装配电箱所需的木砖及铁件已预埋。

3.随土建结构预留的暗装配电箱的安装位置正确，大小合适。

4.安装暗装配电箱箱体墙面的抹灰应全部完成。

安装暗装配电箱盘芯及贴脸时，土建装修的抹灰、喷浆及油漆应全部完成。

明装配电箱时，土建装修的抹灰、喷浆及油漆应全部完成。

5.配电箱安装位置的土建装修应全部完成。

二）材质要求1.安装的高低压开关柜及各类箱屏必须采用机械部、电力部主管部门认可定点厂生产的产品，非定点厂产品严禁在建筑工程中安装使用。

2.动力、照明配电箱、低压柜等产品合格证应备齐。

不同厂家、不同规格的合格证应各备一张。

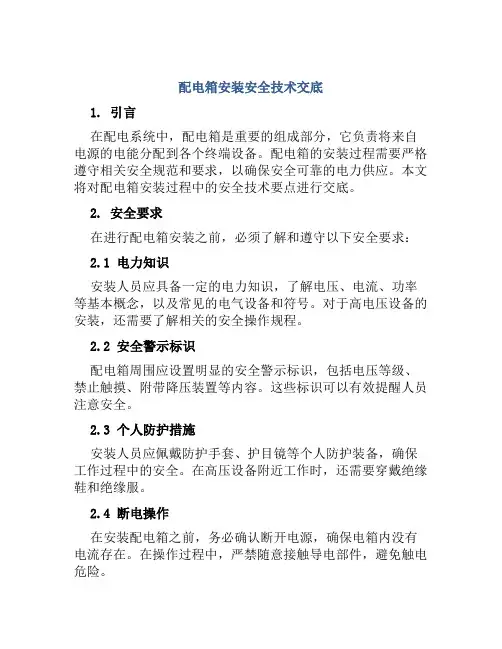

配电箱安装安全技术交底

配电箱安装安全技术交底1. 引言在配电系统中，配电箱是重要的组成部分，它负责将来自电源的电能分配到各个终端设备。

配电箱的安装过程需要严格遵守相关安全规范和要求，以确保安全可靠的电力供应。

本文将对配电箱安装过程中的安全技术要点进行交底。

2. 安全要求在进行配电箱安装之前，必须了解和遵守以下安全要求：2.1 电力知识安装人员应具备一定的电力知识，了解电压、电流、功率等基本概念，以及常见的电气设备和符号。

对于高电压设备的安装，还需要了解相关的安全操作规程。

2.2 安全警示标识配电箱周围应设置明显的安全警示标识，包括电压等级、禁止触摸、附带降压装置等内容。

这些标识可以有效提醒人员注意安全。

2.3 个人防护措施安装人员应佩戴防护手套、护目镜等个人防护装备，确保工作过程中的安全。

在高压设备附近工作时，还需要穿戴绝缘鞋和绝缘服。

2.4 断电操作在安装配电箱之前，务必确认断开电源，确保电箱内没有电流存在。

在操作过程中，严禁随意接触导电部件，避免触电危险。

2.5 使用适合工具在安装过程中，使用适合的工具和设备，确保工作的顺利进行。

同时，需要定期对工具进行检查和维护，确保其正常使用。

3. 安装步骤3.1 配电箱选址在选址时，应遵循以下原则：•选址应尽量远离易燃易爆物品，避免引起火灾事故。

•选址要方便操作和维护，便于接地和排放热量。

•选址时要考虑气候条件和环境因素的影响，以确保配电箱的正常运行。

3.2 安装配电箱具体的安装步骤包括：1.清理选址区域，确保无杂物和尘埃，避免影响设备的正常运行。

2.按照配电箱的尺寸和重量，选择合适的安装支架和固定螺栓。

3.将配电箱安装在支架上，并使用固定螺栓进行牢固固定。

4.对配电箱进行调整，使其垂直水平，确保安装稳固。

5.检查安装后的配电箱是否具有良好的接地，确保电气安全。

6.安装完毕后，进行必要的调试和检查，确保配电箱能正常运行。

3.3 连接电源和终端设备在完成配电箱的安装之后，需要进行电源和终端设备的连接。

电气施工照面配电箱安装分项工程质量技术交底

专业技术负责人
交底人签名
注： 1、本表适用于技术、安全、质量等交底，主要交底内容栏体现具体的交底内容。 2、本表由交底人填写。 3、本表设计被交底单位各留存一份。
工程名称：项目名称分部工程交底级别
接受交底人签名：
电气安装技术交底记录
编号：
交底单位
照明配电箱安装分项
交底日期
公司级项目部级工地级
交底作业项目：质量制度
主要交底内容： 1、严格按设计图纸施工、选材； 2、箱内的交流，直流或不同电压等级的电源，应具有明显的标志。 3、箱不应采用可燃材料制作，在干燥无尘的场所，采用木制配电箱应经阻燃处理。 4、导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。 5、照明配电箱应安装牢固，其垂直偏差不应大于1.5‰；暗装时，箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部分应涂防腐漆。于1.8m。 7、箱内应分别设置零线和保护地线（PE线）汇流排，零线和保护线应在汇流排上连接，不得绞接，并应有编号。 8、箱内装设的螺旋熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺纹的端子上。 9、同一端子上导线连接不多于2根。 10、箱上应标明电回路名称。

配电箱安装-分项工程质量技术交底卡

配电箱安装-分项工程质量技术交底卡项目概述本工程是对配电箱安装分项工程进行质量技术交底，确保安装过程质量符合要求，避免日后出现安全隐患。

交底涉及内容包括工程质量标准、安装工艺流程、安装工具材料等方面。

工程质量标准1.相关标准本工程的执行应参照以下标准：•《建筑电气设计规范》GBJ303-86•《电气装置在建筑物中的安装》GB50058-2014•《建筑设计文件电气工程内容及格式》GB50235-972.安全标准本工程操作时需遵循《电气安全工作规程》GB/T50545-2010。

3.技术标准本工程操作时需符合以下技术标准：•配电箱应安装在干燥、无腐蚀气体、无腐蚀物质、无明火和无爆炸性气体的环境下。

•配电箱应符合相关标准的电气参数要求。

•配电箱的线路接线应符合相关标准，接线应紧固牢固，导线截面应符合电流参数要求。

安装工艺流程1.准备工作•检查施工图，并与设计方进行确认。

•检查配电箱，确认是否符合相关标准要求。

•准备相关工具材料。

2.安装•根据施工图要求，确定配电箱的安装位置，进行细微调整，定位并固定衬垫板。

•确保配电箱的箱体垂直安装，杜绝倾斜等不良现象。

•使用螺丝、扣件等进行配电箱的稳固连接。

•根据电路设计图，对配电箱中的线路逐一连接，注意接线端子的标注，杜绝错误接线。

•安装和接线完成后，仔细检查是否存在接线不紧固、错位、缺少接头等情况。

安装工具材料1.工具•钢尺、卷尺、直角尺等测量工具。

•手电钻、锤子、铅锤、电线剥板、扳手等安装工具。

•灰尘、压线钳、切线钳、打孔器等辅助工具。

2.材料•配电箱•螺丝、扣件等固定材料•双色导线、电源线等导线材料结论本工程配电箱的安装分项工程质量技术交底，现场工作人员应严格按照标准执行，确保每一步操作符合标准要求，杜绝因工作不当造成的安全隐患，确保整个安装过程质量符合要求。

配电箱柜安装安全技术交底模板

一、交底目的为确保配电箱柜安装过程中的安全，防止发生意外事故，特制定本安全技术交底。

二、适用范围本交底适用于配电箱柜的安装、调试及维护工作。

三、安全注意事项1. 施工人员必须经过专业培训，取得相应资格证书后方可上岗。

2. 施工前应认真阅读产品说明书及施工图纸，了解配电箱柜的安装要求及注意事项。

3. 施工现场应设置安全警示标志，确保施工人员及其他人员的安全。

4. 严格遵守国家及行业相关安全规定，确保施工安全。

四、施工前准备1. 确认施工现场环境，检查配电箱柜及配件是否完好。

2. 检查施工工具、设备是否齐全，并确保其性能良好。

3. 根据施工图纸，确定配电箱柜的安装位置及高度。

4. 准备必要的防护用品，如安全帽、绝缘手套、绝缘鞋等。

五、施工过程安全交底1. 施工人员必须佩戴安全帽、绝缘手套、绝缘鞋等防护用品。

2. 配电箱柜安装时，应确保其与墙体固定牢固，防止因振动导致设备损坏。

3. 接线过程中，应严格遵守接线顺序，确保接线正确、牢固。

4. 零线与地线应分开，焊机作好接地保护。

5. 电缆敷设时，应确保电缆绝缘层完好，不得损伤。

6. 配电箱柜两侧接线应压接牢固，必须安装可靠防护罩。

7. 初、次级接线处必须装有防护罩。

8. 电焊机的外壳必须设可靠的接零或接地保护。

9. 露天冒雨不得从事电焊作业。

10. 电缆终端接线端子，按规格大小选择接线端子（鼻子）压接牢固，电缆线相序用相色带缠绕整齐，电缆垂直固定在支架上。

六、施工后验收1. 检查配电箱柜安装位置、高度是否符合要求。

2. 检查接线是否正确、牢固，绝缘层是否完好。

3. 检查接地保护是否可靠。

4. 检查配电箱柜外观是否有损坏。

七、安全培训及教育1. 定期对施工人员进行安全教育培训，提高安全意识。

2. 对新入职的施工人员进行岗前安全培训，确保其了解本岗位的安全操作规程。

3. 施工过程中，发现安全隐患，立即采取措施消除。

八、应急处置1. 发生意外事故时，立即停止施工，并立即上报。

配电箱安装技术交底

1.2.3台钻，手电占，钻头，木钻，台钳，案子射钉枪，电炉，电、气焊，绝缘手套、工具袋子，高凳。 2.操作工艺
2.1工艺流程
配电箱安装要求→弹线定位→暗装配民箱→箱体安装→电盘配线→绝缘摇测
2.2箱的安装要求；
2.2.1配电箱应安装在安全、干燥、易操作的场所。配电箱盘安装时，其底口距一般为1。4米，明装时底口距地1。2米，明装电度表底口距地不得小于1。8米，在同一建筑物内同类的高度应一致，允许偏差为10MM。
4.5配电箱缺零七八碎部件，如合页，锁、螺丝等，应配齐各种安装所需零部件。 4.6铁箱外测无防腐，应补刷防锈漆。铁箱不得用电焊进行开孔，应采用开孔器进行开孔。 4.7]配电箱内二层板与进、出线配管位置处理不当，造成配线排列不整齐，在安装配电箱时应考虑进出线配管管口位置应设置在二层板后面。
审核人
交底人
2.3配电箱的固定；
2.3.1在混凝土墙或砖墙上固定明装配电箱时，采用暗配管及暗分线盒，分线盒，先盒式内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束，待箱找位置后，将导线端头引至箱内或盘上，每个剥导线端头，压接在器具上，同时将保护地线压在明显的地方，并将箱调整平直卑鄙进行固定。在电具、仪表较我的盘面板安装完毕后应先用摇表核对有无差错，调整地误后试送电，并阍卡片框曲式的卡片填写好部位、编上号。
4.1配电箱安装后，应采取成品保护措施，避免碰坏，弄脏电具，仪表。
4.2盘面电具、仪表不牢固、平正、或间距不均匀，压头不牢压头伤线芯，多股导线压头末装压线端子，闸具下方末装卡片框。
4.3接地导线截面不够或保护地线截面不够。保扩地线串接，，对这些不符合要求的应按规定进行纠正。
4.4盘后配线排列不整齐。应按支路绑扎成束。并固定在盘内
1.1.2镀锌材料有角钢，扁铁、铁皮，机螺丝、木螺丝，螺栓、垫圈、圆钉。

配电箱安装技术交底

相线线芯截面
S（mm2）
PE线最小截面（mm2）
相线线芯截面
S（mm2）
PE线最小截面
（mm2）
S≤16
S
S＞35
S/2
16≤S≤35
16
注：用此表若得出非标准藿面时，应选用与之最接近的标准截面导体，但不得小于：裸铜线4mm2，裸铝线6mm2，绝缘铜线索1.5mm2，绝缘铝线2.5mm2。
2.17PE保护地线若不是供电电缆或电缆外护层的组成部分时，按机械强度要求，截面不应小于下列数值：
4.4.3照明箱(盘)内，分别设置零线(N)和保护地线(PE线)汇流排，零线和保护地线经汇流排配出。
4.4.4基础型钢安装应符合表4.3.1的规定。
项目
允许偏差
(mm／m)
(mm／全长)
不直度
1
5
水平度
1
5
不平行度
5
4.4.5柜、屏、台、箱、盘相互间或与基础型钢应用镀锌螺栓连接，且防松零件齐全。
4.4.6柜、屏、台、箱、盘安装垂直度允许偏差为1.5％0，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm。
2.14磁插式熔断器底座中心明露螺丝孔应填充绝缘物，以防止对地放电。磁插保险不得裸露金属螺丝，应填满火漆。
2.15照明配电箱（板）内装设的螺旋熔断器其电源线应接在中间触点的端子，负荷线应接在螺纹的端子上。
2.16当PE线所用材质与相线相同时应按热稳定要求选择截面不应小于表3.2.16所示。
PE线最小截面表3.2.16
2.8垂直装设的刀闸及熔断器等电器上端接电源，下端接负荷。横装者左侧（面对盘面）接电源，右侧接负荷。
技术负责人
交底人
接受人
技术交底记录

配电箱技术交底

配电箱技术交底配电箱技术交底一、背景概述配电箱是电力系统中的重要设备，用于接收电源供电并将电能分配给各个终端设备，以满足电能的合理利用和管理需要。

配电箱技术交底旨在明确配电箱的各项技术要求和使用注意事项，确保工作人员安全操作和设备正常运行。

二、配电箱分类及特点1. 按安装方式分类：墙壁式、底座式、悬挂式等。

2. 按用途分类：低压配电箱、公用配电箱、户用配电箱等。

3. 特点：安全可靠、实用美观、维护方便、灵活性高。

三、选择与安装1. 根据负荷需求选择适当的配电箱，考虑额定电流、电压和负荷类型。

2. 安装时应满足一定的安装条件，如通风良好、远离易燃易爆物品等。

3. 配电箱应稳固安装，合理布置线路，确保线路清晰易于维护。

四、设计要求1. 配电箱内应设置完备的过载保护、短路保护和漏电保护等装置。

2. 配电箱应符合国家相关标准和规定，保证产品的质量和安全性。

3. 设计时要考虑电能管理和节能设计，提高电能利用效率。

五、操作注意事项1. 操作人员必须具备一定的电气知识和操作技能，严禁非专业人士随意操作。

2. 操作时应先切断相应的电源，避免电流漏电事故的发生。

3. 操作人员必须严格按照操作规程进行操作，不得随意改动开关、插座等设备。

六、配电箱维护1. 定期检查和清理配电箱设备及周边环境，确保设备正常运行。

2. 配电箱设备在使用一段时间后要进行维护，如紧固螺栓、检查连接等。

3. 发现问题及时进行处理，配电箱设备需要专业人员及时修复。

七、安全预防措施1. 配电箱设备应设置在有限的区域内，并防止未经授权的人员进入。

2. 定期进行安全检查，避免潜在的安全隐患。

3. 操作人员应经常参加相关培训，提高对安全的认识和应对能力。

八、应急处理1. 发生紧急情况时，应立即切断配电箱电源，并采取相应的措施进行处理。

2. 在故障排除后，必须查明原因并做好相应的记录。

九、培训与考核1. 新员工必须经过配电箱技术交底培训，并通过考核后方可上岗。

配电柜、配电箱安装安全技术交底-完整

D、搬运过程中，听从指挥，精力集中，防止配电柜倾斜伤人。特别是在过门时，地方狭窄，在扶柜体时注意不要扶在柜体与门框之间，防止柜体倾斜时夹到手。
4、配电柜安装注意事项
A、在拼柜时，手不能扶在柜与柜相连接的一面，防止在拼柜过程中夹伤手。
B、在组柜连接时，配电柜与配电柜之间的在连接铜排，使用力矩扳手紧固，其力矩必须满足规范要求，并在拧紧过后用记号笔打上防松动标志，以防因铜排连接松动而产生发热现象造成危害。
工种
电工、焊工、杂工
安全技术交底内容
一、基本概况
降压所、跟随所、A端环控室的配电柜已由厂家运输到设备间内，B端环控室的配电柜因其外包装已超过门框高度，必须开箱后运输到房间内，在运输过程中必须注意周围环境。400V低压柜室已由厂家运输到设备间里，A端环控室、B端环控室的配电柜因其外包装已超过门框的高度，也必须开箱后运输到房间内，环控室内部分区域有堆放的材料，注意清理运输通道中的杂物。现场部分区域照度不够，需在搬运之前增加足够的照明。
二、操作工艺及注意事项
1、工艺流程:
设备开箱检查→设备搬运→配电柜稳装→柜上方母线配制及电缆连接
→检查2次回路配线→配电柜试验调整→送电运行验收
2、设备开箱检查
施工单位、供货单位、监理单位共同验收，并做好进场检验记录。
3、设备搬运注意事项
A、配电柜的搬运设专人指挥，配备足够的施工人员，以保证人身和设备安全。
三、应急措施
1．高空坠落、撞击、挤压可能有胸腔内脏破裂出血，伤者表面无出血，但表面出现面色苍白、腹痛、意识不清、四肢发冷等征兆。应首先观察或询问是否出现上述特征，确认或怀疑存在上述特征时，严禁移动伤者，应平躺并立即拨打120急救电话。
2.物体打击：首先清除伤口看法的打击物体，同时查看被打击部位伤害情况。根据伤情确定救护方案，需要包扎的进行现场简易包扎，若有骨折的，应就地取材，使用夹板或竹棍固定，避免骨折部位移位。开放性骨折并伴有大出血者，应先止血在固定，用担架或自制简易担架运送伤者至附近医院进行医治。

配电箱安装技术交底

2、配电间的配电箱安装高度应安设计要求，箱体安装必须牢固可靠、端正、平直、其垂直度的偏差不得超过1.5mm。暗装箱的盖板要紧贴墙面。
3、配电箱开孔严禁用电焊或氧焊，可用令梳或其他的机械方法开孔，开得孔要合适切口要整齐。
4、进入配电箱的管口要整齐，入箱长度应为3-5mm。箱体接地线和插座的PE线采用2.5mm2铜芯塑线并与PE总线相连。
5、箱内的接线必须整齐、美观，导线长度合适并绑扎整齐，进出开关的线头都要弯成圈形后用螺栓压紧，不允许直接插入，如二根线共进一个端子，二线要用垫片隔开；三根以上或多股线进一个端子的，要用线鼻压焊好后进入。
6、配电箱内回路的编号要齐全、正确。箱内的杂物要清理干净，电器元件及箱体要擦抹干净。
交底人：
建筑安装工程
技术交底单
施工单位：xxxx填发日期：年月日
建设单位
Xxxx
单位工程名称
Xxx
工程部位
配电箱安装
接受交底人
交ห้องสมุดไป่ตู้
底
内
容
技术交底内容：①设计图纸特殊要求，②施工规范要求，③质量检验标准
暗埋配电箱要在土建粉刷完毕后进行，箱框平墙面。明装配电箱要在土建基本装修好后才能进行安装。
1、安装前先检查配电箱的型号、规格是否与施工图一致，附件、配件是否齐全，操作部分动作是否灵活、准确。暗埋配电箱先暗装箱壳，内部电器元件先拆下保管。

配电箱安装施工技术交底

3。3.1。2管路垂直或水平敷设时,每隔1m距离应有一个固定点，在弯曲部位应以圆弧中心点为始点距两端300～500mm处各加一个固定点。
3.3.1。3管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用纸或泡沫塑料块堵好盒子口（堵盒子口的材料可采用现场现有柔软物件，如水泥纸袋等）。
5。3在混凝土板注意不要剔断钢筋,剔洞时应先用钻打孔，再扩孔，不允许用大锤由上面碰孔洞。
5.4配合土建浇灌混凝土时，应派电工看护，以防管路移位或受机械损伤。
六、安全
施工应按操作规程和安全技术交底操作。
交底人
接受交底人
质检员
注：附接受交底人全体人员名单
工程
名称
晨光佳苑住宅小区二期工程地下车库
交底时间
2009．6．20
施工单位
乌市建工集团
工种
电工
交底内容:
3.3暗敷管路：3。3.1管路连接：
3。3.1.1管路连接应使用套箍连接（包括端接头接管)。用小刷子沾配套供应的塑料管粘接剂，均匀涂抹在管外壁上,将管子插入套箍；管口应到位。粘接剂性能要求粘接后1min内不移位,粘性保持时间长,并具有防水性。
2.3。3混凝土楼板应配合土建同时根据设计图进行配管。
3操作工艺
3。1工艺流程:
弹线定位→加工管弯→稳注盒箱→暗敷管路→扫管穿带线
3.2弹线定位:
3。2.1根据设计图要求，在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。
2.1.3 塑料灯头盒，开关盒、接线盒，均应外观整齐，开孔齐全，无劈裂损坏等现象。

成套配电柜、控制柜(屏、台)、照明配电箱(盘)安装技术交底全套

成套配电柜、控制柜（屏、台）、照明配电箱（盘）安装技术交底全套一、设备及材料要求（一）设备及材料均应符合国家或部颁的现行技术标准，符合设计要求。

实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。

（二）安装使用材料：1型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。

2镀锌制品螺栓、垫圈、支架、横担表面无锈斑，有合格证和质量证明书。

3其他材料，铅丝、酚醛板、油漆、绝缘胶垫的均应符合质量要求。

4配电箱体应有一定的机械强度，周边平整无损伤。

铁制箱体二层底板厚度不小于L5mm,阻燃型塑料箱体二层底板厚度不小于8mm,木制板盘的厚度不应小于20mm,并应刷漆作好防腐处理。

二、主要机具1吊装机具：汽车吊、叉车、卷扬机、吊装龙门架、倒链、钢丝绳、麻维索具等-C∕x∑Fx><O2安装工具：台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、案子、锂刀、钢锯、扳手、榔头、电工刀、改锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺等。

3测试检验工具：兆欧表、万用表、水平板、试电笔、钢卷尺、方尺、水平尺、钢板尺、线坠等。

4防护用具:高压绝缘靴、绝缘手套、粉沫灭火器等。

5其他工具桶、•刷子、灰铲、工具箱、高凳等。

三、作业条件（一）施工条件。

1柜屏台所在房间土建施工完，门窗封闭，墙面、屋顶油漆喷刷完，地面工程完。

2暗装配电箱随土建结构预留好安装位置。

3明装配电箱及暗装配电箱盘面安装时，抹灰、喷浆及油漆应全部完。

4土建基础位置、标高、埋件符合设计要求。

5施工准备工作完，施工图纸、设备技术资料齐全。

施工组织、技术、质量安全措施完善。

6设备到货，型号、质量符合设计要求。

（二）材料的要求。

1设备及材料均符合国家或部颁发的现行标准，符合设计要求，并有出厂合格证。

2电箱、柜内主要元器件应为两部定点厂产品，规格、型号符合设计要求。

3配线、线槽等附件应与主要元器件相匹配。

4手动式开关机械性能要求有足够的强度和刚度。

安全施工：低压配电箱技术交底

安全施工：低压配电箱技术交底一、目的和范围本文档旨在对低压配电箱的安全施工进行详细的技术交底，确保施工人员对施工过程中的安全措施、操作规程和质量要求有清晰的认识。

本文档适用于所有参与低压配电箱安装、调试和维护的施工人员。

二、低压配电箱概述低压配电箱是电力系统中的重要组成部分，主要用于接收高压电能，进行电压降低，然后分配给各种用电设备。

低压配电箱应符合国家相关标准和规定，具备良好的安全性能和可靠性能。

三、安全施工要求3.1 施工前的准备1. 施工人员应具备相应的资质，并经过专业培训。

2. 检查低压配电箱及其配件是否符合国家相关标准和规定。

3. 准备必要的施工工具和防护用品，如绝缘手套、防护眼镜等。

3.2 施工过程中的安全措施1. 确保低压配电箱稳固、水平，并采取防尘、防潮措施。

2. 接线应遵循“一相一线”的原则，确保线缆连接牢固、接触良好。

3. 严禁在低压配电箱带电状态下进行检修或更换配件。

4. 施工过程中，应定期检查设备运行状况，发现异常立即停工处理。

3.3 施工后的验收1. 检查低压配电箱的外观、结构、接线是否符合要求。

2. 进行电压、电流、功率等参数的测试，确保设备正常运行。

3. 对施工过程中的记录、验收报告等进行归档保存。

四、操作规程4.1 开关操作1. 操作开关时，应戴好绝缘手套，确保手部与带电部分保持安全距离。

2. 严禁带负荷操作开关，确保负荷已断开后再进行操作。

4.2 维护与检修1. 定期对低压配电箱进行清洁、除尘，确保设备正常运行。

2. 检查接线端子、线缆、绝缘部件是否老化、损坏，发现问题及时更换。

3. 检修过程中，确保低压配电箱处于断电状态，避免发生意外。

五、质量要求1. 低压配电箱安装应符合国家相关标准和规定，设备固定牢固，接线整齐。

2. 接线端子、线缆、绝缘部件等应符合国家质量标准，具备良好的绝缘性能和导电性能。

3. 设备运行稳定，各项参数达到设计要求。

六、培训与沟通1. 对施工人员进行专业培训，确保其了解低压配电箱的安全施工要求、操作规程和质量要求。

配电箱安装技术交底

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

工程名称绿地世纪城3、5#楼交底日期2010年 4 月23 日施工单位中天建设集团建设有限公司分项工程名称电气交底提要配电箱安装交底内容：母线,并自此分开。

电源进线的PEN线应先接到PE母线上,再以连接板或其他方式与N母线相连,N线应与地绝缘,PE线应采用专门的导线,并应尽量靠近相线敷设。

11、配电箱内应分别设置零线(N)和保护地线(PE线)汇流排,各支路零线和保护地线应在汇流排上连接,不得绞接,并应有编号。

12、配电箱内的接地应牢固良好。

保护接地线的截面应按下表的规定选择,并应与设备的主接地端子有效连接。

单位:(mm2)装置的相、导线的截面积S 相应的保护导线的最小面积SpS≤16 Sp=S16＜S≤35 Sp=1635＜S≤400 Sp=S/213、配电箱的箱体及二层金属覆板均应与保护接地电路连接,在订货时应提出设置专用的、不可拆卸的接地螺丝母,其保护接地线截面按上表的规定选择,并应与其专用接地螺丝有效连接。

注意:PE线不允许利用箱体、盒体串接。

14、.配电箱如装有超过50Ⅴ电器设备可开启的门、活动面板、活动台面,必须用裸铜软线与接地良好的金属构架可靠连接。

（二）弹线定位根据设计要求找出配电箱的位置,并按照箱体外形尺寸进行弹线定位。

（三）明装配电箱1、明装配电箱分为明管明箱和暗管明箱两种,其配电箱的安装方式两种大致相同；但对于暗管明箱,现施工中一般采用下图5-21的做法,此做法的弊病是箱后的审核人交底人杨树强接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
