用FFT做谱分析实验报告
实验二用FFT对信号进行频谱分析
实验二用FFT对信号进行频谱分析简介：频谱分析是信号处理中常用的一种方法，通过将信号变换到频域，可以得到信号的频谱特征。
其中，快速傅里叶变换（FFT）是一种高效的计算频域的方法。
在这个实验中，我们将学习如何使用FFT对信号进行频谱分析。
实验步骤：1.准备工作：a. 安装MATLAB或者Octave等软件，并了解如何运行这些软件。
2.载入信号：a. 在MATLAB或Octave中，使用内置函数加载信号文件，将信号读入到内存中。
b.查看信号的基本信息，例如采样频率、时长等。
3.FFT变换：a. 使用MATLAB或Octave的fft函数将信号由时域变换到频域。
b.设置合适的参数，例如变换的点数、窗口函数等。
可以尝试不同的参数，观察其对结果的影响。
4.频谱绘制：a. 使用MATLAB或Octave的plot函数将变换后的频率数据进行绘制。
b.可以绘制幅度谱（频率的能量分布）或相位谱（频率的相位分布），也可以同时绘制两个谱。
5.频谱分析：a.根据绘制出的频谱，可以观察信号的频率特征。
例如，可以识别出信号中的主要频率分量。
b.可以进一步计算信号的能量、均值、方差等统计量，了解信号的功率特征。
c.可以对不同的信号进行对比分析，了解它们在频域上的差异。
实验结果和讨论：1.绘制出的频谱图可以清晰地显示信号的频率分量，可以识别出信号中的主要频率。
2.通过对不同信号的对比分析，可以发现它们在频域上的差异，例如不同乐器的音调特征。
3.可以进一步分析频谱的统计特征，例如信号的能量、平均幅度、峰值频率等。
4.在进行FFT变换时，参数的选择对结果有一定的影响，可以进行参数的调优，获得更准确的频谱分析结果。
结论：本实验通过使用FFT对信号进行频谱分析，可以获得信号在频域上的特征。
通过观察频谱图和统计特征，可以进一步了解信号的频率分布、能量特征等信息。
这对信号处理、音频分析等领域具有很大的应用价值。
在实际应用中，可以根据不同的需求，选择合适的参数和方法，对不同的信号进行频谱分析。
实验二FFT实现信号频谱分析
0
2
4
6
4
2
0
-2
-4
-6
-4
-20246四、试验环节
4. 试验内容2旳程序运营成果如下图所示：
60
30
40
20
20
10
0
0
-10 -5
0
5
10
-40 -20
0
20 40
30
80
60 20
40 10
20
0
-40 -20
0
20 40
0
-40 -20
0
20 40
四、试验环节
|X(k)| x(n)
5. 试验内容 3旳程序运营成果如下图所示：
fft 计算迅速离散傅立叶变换
fftshift
ifft
调整fft函数旳输出顺序，将零频 位置移到频谱旳中心
计算离散傅立叶反变换
fft函数：调用方式如下
y=fft(x)：计算信号x旳迅速傅立叶变换y。当x旳长度为 2旳幂时，用基2算法，不然采用较慢旳分裂基算法。
y=fft(x,n)：计算n点FFT。当length(x)>n时，截断x，不 然补零。
【例2-11】产生一种正弦信号频率为60Hz，并用fft函数 计算并绘出其幅度谱。
fftshift函数：调用方式如下 y=fftshift(x)：假如x为向量，fftshift(x)直接将x旳左右两 部分互换；假如x为矩阵（多通道信号），将x旳左上、右 下和右上、左下四个部分两两互换。 【例2-12】产生一种正弦信号频率为60Hz,采样率为1000Hz, 用fftshift将其零频位置搬到频谱中心。
以上就是按时间抽取旳迅速傅立叶变换
fft频谱分析实验报告
FFT频谱分析实验报告引言频谱分析是一种用于分析信号频率特征的方法，可应用于多个领域，如音频处理、图像处理、通信系统等。
本文将介绍FFT（快速傅里叶变换）频谱分析方法，并通过实验验证其有效性。
实验目的本实验旨在探索FFT频谱分析方法，了解其原理，并通过实验验证其在信号处理中的应用。
实验步骤1.准备实验材料–一台装有MATLAB软件的电脑–需要进行频谱分析的信号数据2.导入信号数据在MATLAB环境中，导入需要进行频谱分析的信号数据。
可以通过以下命令完成数据导入：data = importdata('signal.txt');这里假设信号数据保存在名为signal.txt的文件中。
3.对信号数据进行FFT变换利用MATLAB中的fft函数对信号数据进行FFT变换。
具体命令如下：fft_data = fft(data);这将得到信号数据的FFT变换结果。
4.计算频率谱通过对FFT变换结果的分析，可以计算信号的频率谱。
根据FFT变换的性质，频率谱可以通过计算FFT变换结果的模值得到：spectrum = abs(fft_data);这将得到信号的频率谱。
5.绘制频谱图利用MATLAB的plot函数，可以将频率谱绘制成图形。
命令如下：plot(spectrum);xlabel('频率');ylabel('幅值');title('频谱图');这将绘制出信号的频谱图。
6.分析频谱图通过观察频谱图，可以分析信号的频率特征，如频率成分的强度、主要频率等。
实验结果与讨论在完成以上步骤后，我们得到了信号的频谱图。
通过观察频谱图，我们可以分析信号的频率特征。
例如，我们可以确定信号中主要的频率成分，并通过频率成分的强度判断信号的特性。
在实验中，我们可以尝试使用不同的信号数据进行频谱分析，并观察结果的差异。
通过比较不同信号的频谱图，我们可以进一步了解信号的特性，并探索不同应用场景下的频谱分析方法。
用FFT作谱分析实验报告
数字信号处理实验报告FFT的谱分解一、实验目的：1、在理论学习的基础上，通过本实验，加深对FFT的理解，熟悉MATLAB中的有关函数。
2、熟悉应用FFT对典型信号进行频谱分析的方法。
熟悉FFT算法原理和FFT子程序的应用。
3、学习用FFT对连续信号和时域离散信号进行谱分析的方法。
了解应用FFT进行信号频谱分析过程中可能出现的问题，以便在实际中正确应用FFT。
二、实验原理：1．快速傅立叶变换(FFT)算法长度为N 的序列)(n x 的离散傅立叶变换)(k X 为：∑-=-==101,....,0,)()(N n nkN N k W n x k XN 点的DFT 可以分解为两个N/2点的DFT ，每个N/2点的DFT 又可以分解为两个N/4点的DFT 。
依此类推，当N 为2的整数次幂时(M N 2=)，由于每分解一次降低一阶幂次，所以通过M 次的分解，最后全部成为一系列2点DFT 运算。
以上就是按时间抽取的快速傅立叶变换(FFT)算法。
当需要进行变换的序列的长度不是2的整数次方的时候，为了使用以2为基的FFT ，可以用末尾补零的方法，使其长度延长至2的整数次方。
序列)(k X 的离散傅立叶反变换为x n NX k Wn N Nnk k N ()(),,....,==--=-∑10101离散傅立叶反变换与正变换的区别在于N W 变为1-N W ，并多了一个N 1的运算。
因为N W 和1-N W 对于推导按时间抽取的快速傅立叶变换算法并无实质性区别，因此可将FFT 和快速傅立叶反变换（IFFT ）算法合并在同一个程序中。
2．利用FFT 进行频谱分析若信号本身是有限长的序列，计算序列的频谱就是直接对序列进行FFT 运算求得)(k X ，)(k X 就代表了序列在[]π2,0之间的频谱值。
幅度谱 )()()(22k X k X k X I R +=相位谱 )()(arctan)(k X k X k R I =ϕ 若信号是模拟信号，用FFT 进行谱分析时，首先必须对信号进行采样，使之变成离散信号，然后就可按照前面的方法用FFT 来对连续信号进行谱分析。
实验三 用FFT作谱分析
实验三 用FFT 作谱分析１、实验目的（１）进一步加深DFT 算法原理和基本性质的理解（因为FFT 只是DFT 的一种快速算法，所以FFT 的运算结果必然满足DFT 的性质）（２）熟悉FFT 算法原理及子程序的应用。
（３）掌握用FFT 对连续信号和时域离散信号进行频谱分析的基本方法。
了解可能出现的分析误差和原因，以便在实际中正确应用FFT 。
２、实验原理如果用FFT 对模拟信号进行谱分析，首先要把模拟信号转换成数字信号，转换时要求知道模拟信号的最高截止频率，以便选择满足采样定理的采样频率。
一般选择采样频率是模拟信号中最高频率的3～4倍。
另外要选择对模拟信号的观测时间，如果采样频率和观测时间确定，则采样点数也确定了。
这里观测时间和对模拟信号进行谱分析的分辨率有关，最小的观测时间和分辨率成倒数关系。
要求选择的采样点数和观测时间大于它的最小值。
用FFT 作谱分析时，要求做FFT 的点数服从２的整数幂，这一点在上面选择采样点数时可以考虑满足，即使满足不了，可以通过在序列尾部加０完成。
如果要进行谱分析的模拟信号是周期信号，最好选择观测时间是信号周期的整数倍。
如果不知道信号的周期，要尽量选择观测时间长一些，以减少截断效应的影响。
用FFT 对模拟信号作谱分析是一种近似的谱分析。
首先一般模拟信号（除周期信号外）的频谱是连续频谱，而用FFT 作谱分析得到的是数字谱，因此应该取FFT 的点数多一些，用它的包络作为模拟信号的近似谱。
另外，如果模拟信号不是严格的带限信号，会因为频谱混叠现象引起谱分析的误差，这种情况下可以预先将模拟信号进行预滤，或者尽量将采样频率取高一些。
一般频率混叠发生在折叠频率附近，分析时要注意因频率混叠引起的误差。
最后要注意一般模拟信号是无限长的，分析时要截断，截断的长度和分辨率有关，但也要尽量取长一些，取得太短因截断引起的误差会很大。
举一个极端的例子，一个周期性正弦波，如果所取观察时间太短，例如取小于一个周期，它的波形和正弦波相差太大，肯定误差很大，但如果取得长一些，即使不是周期的整倍数，这种截断效应也会小一些。
fft谱分析实验报告
fft谱分析实验报告实验名称：FFT谱分析实验报告实验目的：1. 学习和掌握FFT（快速傅里叶变换）算法的原理和相关知识。
2. 掌握使用FFT算法进行信号频谱分析的方法和步骤。
3. 通过实验探究不同信号的频谱特征。
实验器材：1. 个人电脑或计算机设备。
2. 谱分析软件（如MATLAB、Python中的numpy.fft模块等）。
实验步骤：1. 准备待分析的信号。
可以是一个模拟信号（如音频或振动信号），也可以是一个数字信号（如从传感器获取的数据）。
2. 打开谱分析软件，并将信号导入到软件中。
3. 使用FFT算法对信号进行频谱分析。
根据软件的具体操作方法，选择合适的参数和设置，如采样率、频率范围等。
4. 确认参数设置无误后，运行软件执行FFT算法，获得信号的频谱图。
5. 分析并解读频谱图。
观察频谱图中的峰值、幅值等信息，进一步了解信号的频谱特征。
实验结果：1. 频谱图：根据实际数据和运行软件获得的结果，绘制信号的频谱图。
2. 频谱特征分析：根据观察和分析频谱图，记录和分析信号的频谱特征（如频率分布、幅值变化等）。
实验讨论和结论：1. 对不同信号的频谱图进行比较和分析，探究信号的不同频谱特征。
2. 讨论和分析不同参数设置对频谱图的影响，如采样率、频率范围等。
3. 总结实验中遇到的问题和解决方案，提出改进和优化的建议。
实验总结：通过本次实验，我们学习和掌握了FFT谱分析的原理和方法。
通过对不同信号的频谱分析，我们了解了信号的频谱特征，并探讨了不同参数设置对频谱图的影响。
实验过程中，遇到了一些问题，并通过分析和解决，不断提高了实验的准确性和可靠性。
通过本次实验，我们对FFT谱分析有了更深入的理解，为以后的信号处理和频谱分析工作奠定了基础。
实验一应用快速傅里叶变换对信号进行频谱分析
实验一应用快速傅里叶变换对信号进行频谱分析快速傅里叶变换（Fast Fourier Transform, FFT）是一种高效的算法，用于将时域信号转换为频域信号。
频谱分析是通过对信号进行傅里叶变换来研究信号的频率成分和频率分布的过程。
在实验中，我们将使用FFT算法来对一个信号进行频谱分析。
首先，我们需要了解一些基本概念。
信号的频谱表示了信号在不同频率下的能量分布。
频率表示了信号中发生变化的速度，而幅度则表示了信号在该频率下的强度。
通过对信号进行FFT变换，我们可以将信号从时域转换为频域，得到信号的频谱。
在实验中，我们将使用Python语言来实现信号的FFT变换和频谱分析。
首先，我们需要导入一些必要的库。
import numpy as npimport matplotlib.pyplot as plt我们将创建一个测试信号，然后使用FFT函数对其进行变换和分析。
#创建一个测试信号fs = 1000 # 采样率T = 1 / fs # 采样周期t = np.arange(0, 1, T) # 时间序列f1=10#第一个频率成分f2=100#第二个频率成分A1=2#第一个频率成分的幅度A2=0.5#第二个频率成分的幅度y = A1 * np.sin(2 * np.pi * f1 * t) + A2 * np.sin(2 * np.pi * f2 * t) # 合成信号接下来，我们使用FFT函数对信号进行变换，并绘制其频谱图。
#使用FFT对信号进行变换Y = np.fft.fft(y)#计算频谱N = len(Y) # 信号的长度freq = np.fft.fftfreq(N, T) # 计算频率轴powspec = np.abs(Y) ** 2 / N # 计算功率谱#绘制频谱图plt.figureplt.plot(freq, powspec)plt.xlabel('Frequency (Hz)')plt.ylabel('Power Spectrum')plt.title('Spectrum Analysis')plt.show在频谱图中，横轴表示频率，纵轴表示功率谱，即信号在不同频率下的能量分布。
实验报告3 FFT作谱分析
实验三 用FFT作谱分析一、[实验目的]1．进一步加深DFT算法原理和基本性质的理解(因为FFT只是DFT的一种快速算法，所以FFT的运算结果必然满足DFT的基本性质)。
2．熟悉FFT算法原理和FFT子程序的应用。
3．学习用FFT对连续信号和时域离散信号进行谱分析的方法，了解可能出现的分析误差及其原因，以便在实际中正确应用FFT。
二、[实验原理]快速傅立叶变换（FFT）是离散傅立叶变换的一种高效运算方法。
FFTDFT 的运算大大简化，运算时间一般可以缩短一至两个数量级，FFT 的出现大大提高了DFT 的运算速度，从而使DFT在实际应用中得到广泛的应用。
在数字信号处理系统中，FFT 作为一个非常重要的工具经常使用，它甚至成为DSP算能力的一个考核因素。
对于有限长离散数字信号{x[n]},0≦n≦N-1,其离散谱{x[k]}可以由离散付氏变DFT）求得。
DFT 的定义为，k=0,1,2,3……N-1可以方便的把它改写为如下形式：, n=0,1,2,3……N-1即，称为蝶形因子或旋转因子。
对于旋转因子W N 来说，有如下的对称性和周期性：对称性： 周期性：FFT就是利用了旋转因子的对称性和周期性来减少运算量的。
FFT算法将长序列的DFT 分解为短序列的DFT。
N 点的DFT 先分解为两N/2 点的DFT，每个N/2 点的DFT 又分解为两个N/4 点的DFT 等等，最小变换的点数即基数，基数为2 的FFT 算法的最小变换是2 点DFT。
一般而言，FFT 算法分为时间抽选（DIT）FFT 和频率抽选（DIF）FFT 大类。
时间抽取FFT 算法的特点是每一级处理都是在时域里把输入序列依次按偶一分为二分解成较短的序列；频率抽取FFT 算法的特点是在频域里把序列依次按奇/偶一分为二分解成较短的序列来计算。
DIT 和DIF 两种FFT 算法的区别是旋转因子出现的位置不同，（DIT）中旋转因子在输入端，（DIF）FFT 中旋转因子在输出端，除此之外，两种算法是一样的。
fft频谱分析实验报告
fft频谱分析实验报告
《FFT频谱分析实验报告》
摘要：
本实验利用FFT（快速傅里叶变换）技术对信号进行频谱分析，通过实验数据
的采集和处理，得出了频谱分析的结果。
实验结果表明，FFT技术可以有效地
对信号进行频谱分析，为信号处理提供了重要的工具和方法。
引言：
频谱分析是信号处理中的重要内容，通过对信号的频谱进行分析，可以了解信
号的频率成分和能量分布情况，对信号的特性有着重要的指导作用。
FFT作为
一种快速、高效的频谱分析方法，被广泛应用于信号处理领域。
本实验旨在通
过对信号进行FFT频谱分析，探讨FFT技术在频谱分析中的应用效果。
实验内容：
1. 实验仪器：使用数字示波器采集信号数据。
2. 实验步骤：通过数字示波器采集信号数据，并进行FFT频谱分析。
3. 实验数据处理：对采集到的信号数据进行FFT频谱分析，并得出频谱分析结果。
4. 实验结果分析：对频谱分析结果进行分析和讨论。
实验结果：
通过实验数据的采集和处理，得出了信号的频谱分析结果。
分析结果表明，FFT 技术可以有效地对信号进行频谱分析，得到了信号的频率成分和能量分布情况。
通过对实验数据的分析，我们得以了解信号的频谱特性，为信号处理提供了重
要的参考依据。
结论：
本实验通过对信号进行FFT频谱分析，得出了频谱分析的结果。
实验结果表明，FFT技术可以有效地对信号进行频谱分析，为信号处理提供了重要的工具和方法。
通过本实验的实践操作，我们对FFT频谱分析技术有了更深入的了解，为
今后的实际应用提供了重要的参考依据。
用FFT做谱分析报告
实验二用FFT做谱分析一、实验目的1、进一步加深DFT 算法原理和基本性质的理解（因为FFT只是DF的一种快速算法，所以FFT的运算结果必然满足DFT 的基本性质）。
2、熟悉FFT算法原理和FFT子程序的应用。
3、学习用FFT对连续信号和时域离散信号进行谱分析的方法，了解可能出现的分析误差及其原因，以便在实际中正确应用FFT。
二、实验原理用FFT对信号作频谱分析是学习数字信号处理的重要容。
经常需要进行谱分析的信号是模拟信号和时域离散信号。
对信号进行谱分析的重要问题是频谱分辨率D和分析误差。
频谱分辨率直接和FFT 的变换区间N有关，因为FFT能够实现的频率分辨率是2π/N≤D。
可以根据此时选择FFT的变换区间N。
误差主要来自于用FFT作频谱分析时，得到的是离散谱，而信号（周期信号除外）是连续谱，只有当N较大时离散谱的包络才能逼近于连续谱，因此N要适当选择大一些。
周期信号的频谱是离散谱，只有用整数倍周期的长度作FFT，得到的离散谱才能代表周期信号的频谱。
如果不知道信号周期，可以尽量选择信号的观察时间长一些。
对模拟信号的频谱时，首先要按照采样定理将其变成时域离散信号。
如果是模拟周期信号，也应该选取整数倍周期的长度，经过采样后形成周期序列，按照周期序列的谱分析进行。
三、实验容和步骤1、对以下典型信号进行谱分析：⎪⎩⎪⎨⎧≤≤-≤≤-=⎪⎩⎪⎨⎧≤≤-≤≤+==其它nn n n n n x 其它nn n n n n x n R n x ,074,330,4)(,074,830,1)()()(32414()cos4x n n π=5()cos(/4)cos(/8)x n n n ππ=+6()cos8cos16cos20x t t t t πππ=++2、对于以上信号，x1(n)~x5(n) 选择FFT 的变换区间N 为8和16 两种情况进行频谱分析。
分别打印其幅频特性曲线。
并进行对比、分析和讨论;；x6(t)为模拟周期信号，选择 采样频率Hz F s 64=，变换区间N=16,32,64 三种情况进行谱分析。
实验三用FFT对信号作频谱分析_实验报告
实验三用FFT对信号作频谱分析_实验报告一、实验目的1.理解离散傅里叶变换（FFT）的原理和应用；2.学会使用FFT对信号进行频谱分析；3.掌握频谱分析的基本方法和实验操作。
二、实验原理离散傅里叶变换（FFT）是一种用来将时域信号转换为频域信号的数学工具。
其基本原理是将连续时间信号进行离散化，然后通过对离散信号进行傅里叶变换得到离散频域信号。
傅里叶变换（Fourier Transform）是一种将时域信号转换为频域信号的方法。
在信号处理中，经常需要对信号的频谱进行分析，以获取信号的频率分量信息。
傅里叶变换提供了一种数学方法，可以将时域信号转换为频域信号，实现频谱分析。
在频谱分析中，我们常常使用快速傅里叶变换（Fast Fourier Transform，FFT）算法进行离散信号的频谱计算。
FFT算法可以高效地计算出离散信号的频谱，由于计算复杂度低，广泛应用于信号处理和频谱分析的领域。
频谱分析的流程一般如下：1.采集或生成待分析的信号；2.对信号进行采样；3.对采样得到的信号进行窗函数处理，以改善频谱的分辨率和抑制信号泄漏；4.使用FFT算法对窗函数处理得到的信号进行傅里叶变换；5.对傅里叶变换得到的频谱进行幅度谱和相位谱分析；6.对频谱进行解释和分析。
三、实验内容实验所需材料和软件及设备：1.信号发生器或任意波形发生器；2.数字示波器；3.计算机。
实验步骤：1.连接信号发生器（或任意波形发生器）和示波器，通过信号发生器发送一个稳定的正弦波信号；2.调节信号频率、幅度和偏置，得到不同的信号；3.使用数字示波器对信号进行采样，得到离散时间信号；4.对采样得到的信号进行窗函数处理；5.对窗函数处理得到的信号进行FFT计算，得到频谱；6.使用软件将频谱进行幅度谱和相位谱的分析和显示。
四、实验结果与分析1.信号频谱分析结果如下图所示：（插入实验结果图）从频谱图中可以看出，信号主要集中在一些频率上，其他频率基本没有，表明信号主要由该频率成分组成。
实验一用FFT进行谱分析
五、实验报告要求
1.简述实验原理及目的。 2.结合实验中所得给定典型序列幅频特性曲 线，与理论结合比较，并分析说明误差产生 的原因以及用FFT作谱分析时有关参数的选 择方法。 3.总结实验所得主要结论。
sin(0.25nT )
sin( nT ) nT
cos(0.125 nT ) 2 cos(0.25nT )
sin(400 nT ) 2 * cos(200nT )
三、实验内容
5．实现信号的谱分析，记录下实验内容中各 信号的X(k)值，作出频谱图。
四、实验步骤
用Matlab对 cos( 8 nT )
实验一 用FFT进行谱分析
一、实验目的
1.进一步加深对DFT算法原理和基本性质的 理解（因为FFT只是DFT的一种快速算法， 所以FFT的运算结果必然满足DFT的基本性 质）。 2.熟悉FFT算法原理和FFT子程序的应用。 3.学习用FFT对连续信号和时域离散信号进 行谱分析的方法，了解可能出现的分析误差 及其原因，以便在实际中正确应用FFT。
进行频谱分析的步骤为 （根据抽样定理，T<8,取T=1,N取16）：
N=16; T=1; n=0:T:N-1;% n的取值范围 x=cos(pi*0.125*n);% 生成信号 y=fft(x);% 计算FFT z=y.*conj(y)/N;%求模,conj(y)为y的共轭复数 f=(0:T:N-1)/N;%横坐标 plot(f,z);%画出波形图,注意横坐标的实际读数应等于读数 ×T/N
二、实验原理
若信号本身是有限长的序列，计算序列的频 谱就是直接对序列进行FFT运算求得，就代 表了序列在0,2 之间的频谱值。 幅度谱 X (k ) X (k ) X (k ) X (k ) ( k ) arct an 相位谱 X (k )
用FFT做谱分析
逆变换
x(n) IDFT[ X (k )]
3、实验内容
1 N 1 kn X (k )WN ,0 k N 1 N n 0
编制信号产生子程序，产生以下典型信号供谱分析：
x1 n R4 n
n 1， 0n3
x 2 n
8 n，
4n7
0 ，其它 n 4 n， 0 n 3
X1(n)是一个长度为 4 的矩形序列，离散傅里叶变换的 N 点变换在频域范围内表现为对傅 里叶变换即 Z 变换在单位圆上的抽样。 |X1(k)|的值是以 4 为周期的， 如 N=16 时， k=2、 6、 10、 14 处的 X1(k)的值是相等的。
பைடு நூலகம்
（2 ）
n 1， 0n3 4 n， 0 n 3
（1） x1 n R4 n
%用 FFT 对信号进行频谱分析 clear all; n=0:15;k1=0:15; x1=(n<=3);%产生长度为 4 的矩形序列 X1=fft(x1,16); figure(1); subplot(2,1,1);stem(n,x1);title('x1 的信号序列');xlabel('n');ylabel('x2'); axis([0,16,0,1.5]); subplot(2,1,2);stem(k1,X1);title('x1 的幅频特性');xlabel('k');ylabel('X1(k)'); axis([0,16,-2,5]);
x(n),0 n N 1 x ( n) 0, 其他
x (n) ，则有 把序列x（n）以N为周期进行周期沿拓得到周期序列 ~
matlab fft谱分析实验报告
Matlab FFT 谱分析实验报告介绍本实验报告旨在通过使用Matlab进行FFT（快速傅里叶变换）谱分析，详细介绍该方法的步骤和应用。
FFT是一种常用的信号处理技术，可将时域信号转换为频域信号，并提供了对信号频谱特征进行分析的能力。
实验步骤以下是进行FFT谱分析的步骤：1. 导入信号数据首先，我们需要将待分析的信号数据导入Matlab中。
可以使用load函数加载存储信号数据的文件，或者直接在脚本中定义信号数据。
2. 对信号数据进行预处理在进行FFT谱分析之前，通常需要对信号数据进行预处理。
这可能包括去除噪声、滤波等操作。
在本实验中，我们将假设信号数据已经经过了必要的预处理步骤。
3. 执行FFT变换使用fft函数对信号数据执行FFT变换。
该函数将信号从时域转换为频域，并返回频谱数据。
4. 计算频谱幅度通过对FFT变换结果应用幅度函数，可以计算出信号在不同频率下的幅度。
这将揭示信号中包含的主要频率分量。
5. 绘制频谱图通过使用Matlab的绘图功能，可以将频谱数据可视化为频谱图。
频谱图可以帮助我们更好地理解信号的频谱分布情况。
6. 分析结果根据频谱图，我们可以观察信号的主要频率成分以及它们的幅度。
这有助于我们了解信号的频域特征，并可以用于识别信号中的噪声或其他异常。
实验应用FFT谱分析在许多领域中都有广泛的应用。
以下是一些常见的应用领域：1. 信号处理FFT谱分析可用于处理和分析各种类型的信号，例如音频信号、生物医学信号和电力信号等。
通过分析信号的频谱特征，我们可以提取出信号中的重要信息。
2. 通信系统在通信系统中，FFT谱分析可以用于频谱分配、频谱监测和信号调制等方面。
通过分析信号的频谱特征，我们可以更好地设计和优化通信系统。
3. 振动分析FFT谱分析可用于振动分析领域，用于分析和诊断机械系统的振动特征。
通过分析振动信号的频谱，可以检测到机械系统中的故障和异常。
4. 音频处理在音频处理中，FFT谱分析可用于音频信号的频谱分析、音频合成和音频特征提取等方面。
fft谱分析实验报告
FFT谱分析实验报告1. 引言谱分析是一种常见的信号处理技术，用于将一个信号分解为不同频率的成分。
FFT（快速傅里叶变换）是一种高效的算法，用于计算离散傅里叶变换，广泛应用于谱分析中。
本实验旨在探究FFT在信号处理中的应用，并通过实验验证其有效性。
2. 实验目的本实验旨在： - 理解FFT算法的原理和实现方法； - 学习如何使用FFT对信号进行频谱分析； - 验证FFT算法的准确性和有效性。
3. 实验步骤3.1 准备实验材料和工具为了进行谱分析实验，我们需要准备以下材料和工具： - 信号源（例如音频文件、信号发生器等） - 电脑（用于运行信号处理软件） - 信号处理软件（例如MATLAB、Python等）3.2 选择信号源在本实验中，我们选择了一个音频文件作为信号源。
音频文件包含了不同频率的声音信号，适合用于谱分析。
3.3 导入信号源使用信号处理软件，将选择的音频文件导入到程序中。
3.4 实施FFT算法根据FFT算法的原理，我们可以使用信号处理软件实施FFT算法。
以下是实施FFT算法的步骤： 1. 对导入的音频信号进行采样。
2. 将采样后的信号进行傅里叶变换，得到信号的频域表示。
3. 可选地，对频域表示进行滤波或其他信号处理操作。
4. 将处理后的信号进行逆傅里叶变换，得到恢复后的信号。
3.5 分析结果通过实施FFT算法，我们得到了信号的频域表示。
可以通过绘制频谱图来直观地观察信号的频率成分。
频谱图通常以频率为横轴，幅度为纵轴。
通过观察频谱图，我们可以分析信号中存在的频率成分及其强度。
3.6 结果验证为了验证FFT算法的有效性，我们可以选择一些已知频率的信号作为测试样本。
通过对测试样本进行FFT分析，并与已知频率进行比较，可以评估FFT算法的准确性。
4. 结果与讨论通过实验，我们成功使用FFT算法对音频信号进行了谱分析。
通过观察频谱图，我们可以清楚地看到信号中存在的频率成分。
在结果验证部分，我们与已知频率进行了比较，结果表明FFT算法具有较高的准确性。
数字信号处理实验三--用FFT作谱分析
数字信号处理实验三--用FFT作谱分析数字信号处理实验报告一、实验目的（1）进一步加深DFT 算法原理和基本性质的理解（因为FFT 只是DFT 的一种快速算法，所以FFT 的运算结果必然满足DFT 的基本性质）；（2）熟悉FFT 算法的原理；（3）学习用FFT 对连续信号和时域离散信号进行谱分析的方法分析误差及其原因，以便在实际中正确应用FFT 。
二、实验内容（1）x(n)={1 0≤n ≤50 其他构造DFT 函数计算x(n)的10点DFT ，20点DFT并画出图形；（2）利用FFT 对下列信号逐个进行谱分析并画出图形a 、x 1(n)=R 4(n)； b 、x 2(n)=cos π4n ； c 、x 3(n)=sin π8n以上3个序列的FFT 变换区间N=8，16（3）设一序列中含有两种频率成份，f1=2HZ,f2=2.05HZ,采样频率取为fs ＝10HZ ，即)/2sin()/2sin()(21s s f n f f n f n x ππ+=要区分出这两种频率成份，必须满足N>400,为什么？a.取x(n)(0≤n<128)时，计算x(n)的DFT X(k)b.将a 中的x （n ）以补零方式使其加长到0≤n<512，计算X(k)c.取x(n)( 0≤n<512)，计算X(k)（4）令)()()(32n x n x n x +=用FFT 计算16点离散傅立叶变换并画出图形，分析DFT 的对称性（5）)()()(32n jx n x n x +=用FFT 计算16点离散傅立叶变换并画出图形，分析DFT 的对称性三、实验代码（1）1、代码function[Xk]=dft(xn,N)n=[0:1:N-1];k=[0:1:N-1];WN=exp(-j*2*pi/N);nk=n'*k;WNnk=WN.^nk;Xk=xn*WNnk; %离散傅立叶变换方法定义N=10; %10点DFTn1=[0:N-1];x1=[ones(1,6),zeros(1,N-6)]; %生成1行6列的单位矩阵和1行N-6列的0矩阵Xk1=dft(x1,N); %10点DFTfigure(1);subplot(2,1,1);stem(n1,x1); %画火柴图xlabel(‘n’);ylabel(‘x(n)’);subplot(2,1,2);stem(n1,abs(Xk1));xlabel(‘n’);ylabel(‘x(n)’);N=20;n2=[0:N-1];x2=[ones(1,6),zeros(1,14)];Xk2=dft(x2,N);figure(2);subplot(2,1,1);stem(n2,x2);xlabel(‘n’);ylabel(‘x(n)’);subplot(2,1,2);stem(n2,abs(Xk2));xlabel(‘n’);ylabel(‘x(n)’);2、运行结果图1 10点DFT图2 20点DFT3、结果分析定义x(n)的N 点DFT 为由定义知：DFT 具有隐含周期性，周期与DFT 的变换长度N 一致，这说明，变换长度不一样，DFT 的结果也不一样10)()(1-≤≤=∑-=N k W n x k X N n nkNNjN eW π2-=其中（2）1、代码N=64;n=[0:N-1];x1=[ones(1,4),zeros(1,N-4)];%定义x1(n)=R4(n)nx2=cos((pi/4)*n); %定义x2(n)=cosπ4nx3=sin((pi/8)*n); %定义x3(n)=sinπ8y1=fft(x1);y2=fft(x2);y3=fft(x3); %分别进行DFTfigure(1);m1=abs(y1);subplot(2,1,1); %绘制x1(n)的图形stem(n,x1);subplot(2,1,2); %绘制x1(n)的DFT图形stem(n,m1)figure(2);m2=abs(y2);subplot(2,1,1);stem(n,x2); %绘制x2(n)的图形subplot(2,1,2);stem(n,m2); %绘制x1(n)的DFT图形figure(3);m3=abs(y3);subplot(2,1,1);stem(n,x3); %绘制x3(n)的图形subplot(2,1,2);stem(n,m3); %绘制x1(n)的DFT图形2、运行结果图3 x1(n)的DFT前后图形图4 x2(n)的DFT前后图形图5 x3(n)的DFT前后图形3、结果分析由图可以看出，离散序列的DFT与对应连续函数的FT有对应关系，不同之处在于DFT的结果是离散的，而FT的结果是连续的，再者，DFT结果与DFT 的变换长度N有关。
fft谱分析实验报告
fft谱分析实验报告FFT谱分析实验报告引言：谱分析是一种常用的信号处理方法，它可以将信号在频率域上进行分析。
傅里叶变换是一种常见的谱分析方法，而快速傅里叶变换（FFT）是一种高效的傅里叶变换算法。

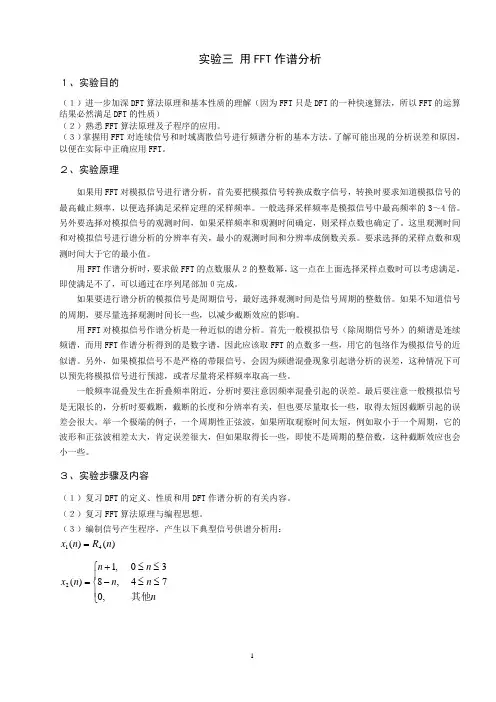

本实验旨在通过使用FFT算法对不同信号进行谱分析，探究其在信号处理领域的应用。
实验目的：1. 了解FFT算法的原理和基本步骤；2. 掌握使用FFT算法进行信号谱分析的方法；3. 分析不同信号的频谱特征，探索信号处理的应用。
实验仪器和材料：1. 个人计算机；2. MATLAB软件。
实验步骤：1. 准备信号样本：选择不同类型的信号样本，如正弦信号、方波信号和三角波信号，并将其存储为.mat格式的文件。
2. 打开MATLAB软件，并载入信号样本文件。
3. 对信号样本进行FFT变换：使用MATLAB中的fft函数对信号样本进行FFT变换，得到信号的频谱。
4. 绘制频谱图：使用MATLAB中的plot函数将信号的频谱绘制出来，可以选择使用线性坐标或对数坐标进行展示。
5. 分析频谱特征：观察频谱图中的峰值位置、幅值大小等特征，分析不同信号的频谱特征。
实验结果与分析：1. 正弦信号的频谱特征：正弦信号在频谱上呈现出单个峰值，峰值位置对应着信号的频率，峰值的幅值表示信号的强度。
2. 方波信号的频谱特征：方波信号在频谱上呈现出多个峰值，峰值位置对应着信号的谐波频率，峰值的幅值表示谐波的强度。
3. 三角波信号的频谱特征：三角波信号在频谱上呈现出多个峰值，峰值位置对应着信号的谐波频率，峰值的幅值表示谐波的强度。
结论：通过本实验，我们了解了FFT算法的原理和基本步骤，并掌握了使用FFT算法进行信号谱分析的方法。
通过对不同信号样本的频谱分析，我们发现不同信号在频谱上呈现出不同的特征。
正弦信号的频谱呈现单个峰值，方波信号和三角波信号的频谱呈现多个峰值。
这些频谱特征可以帮助我们了解信号的频率分布和强度分布，对信号处理和信号识别具有重要意义。
