外墙螺栓孔的封堵处理方案

外墙螺栓孔的封堵处理方案

外墙丝杆洞封堵处理方案本工程为太原市尖草坪区棚户区改造领导组办公室开发建设的南固碾保障房南区13#(15#)楼,位于太原市尖草坪区。

西临大同路,东至迎新街西一条,北至迎新街北一巷,南至迎新街。

地下两层,地上三十三层,总建筑面积31936.75、(33558.26)m2,结构总高度97.800m,主体为钢筋混凝土剪力墙结构,基础为墙下桩基+筏形承台。

-1~-2层为住宅储藏室,地下二层层高3.00 m,地下一层3.15 m,一至三十三层层高2.95m,出屋面楼梯间层高3.00 m,电梯机房层高4.8 m。

由于施工工艺及方法的需要,在剪力墙施工时需在模板上按照施工方案钻穿墙丝杆洞,浇筑砼后拆除丝杆在剪力墙上就留下一个丝杆洞,为保证外墙面不产生渗漏,在外墙施工墙面装饰层前,必须进行丝杆堵洞的封堵施工程序,以确保墙面不产生渗水现象,其施工工艺流程如下:工艺流程螺栓孔清理孔内→隐蔽验收→压入发泡胶→密封胶密封1、清孔处理:封堵螺栓孔眼前必须对螺栓孔进行清理,将孔内浮浆、残渣清理干净,并用水冲洗或吹风机吹干净。

2、发泡胶封堵及:用聚氨脂发泡胶把螺栓孔注满填塞密实,用密封胶封口。

3、质量控制点(1)孔洞清理干净,无杂物、灰尘。

(2)发泡胶填塞密实度。

4、隐蔽验收螺栓孔眼封堵后,由项目经理组织技术员、质检员分批对螺栓孔眼封堵作全数检查,并作好详尽的隐蔽验收记录。

并报监理工程师验收。

5、安全文明施工1.进场前对所有施工人员进行进场安全教育并考试合格后上岗。

2.施工过程中安全员进行跟踪检查,发现隐患及时处理。

3. 作业人员要严格遵守劳动纪律,覆行自己的岗位职责,工作中不擅自脱岗、不打闹、不睡觉、上班前不喝酒。

4. 作业人员进入施工现场必须穿戴劳动保护用品,严格执行职工安全规则。

5、施工中作好各种施工记录及过程报验工作,确保过程受控。

6、施工过程中,保持作业区域环境卫生,不得将废弃材料乱扔、乱放。

剪力墙螺杆洞封堵方案

剪力墙螺杆洞封堵方案

剪力墙螺杆洞封堵方案一、工程概述在建筑施工中,剪力墙结构常常会使用对拉螺杆来固定模板。

在模板拆除后,会在剪力墙上留下螺杆洞。

这些螺杆洞如果不进行妥善封堵,可能会导致渗漏、影响墙体保温性能以及结构的稳定性。

因此,制定一套科学合理的剪力墙螺杆洞封堵方案至关重要。

本方案旨在对剪力墙螺杆洞的封堵施工提供详细的指导,确保施工质量和建筑物的使用功能。

二、施工准备1、技术准备熟悉施工图纸,明确螺杆洞的位置、数量和规格。

对施工人员进行技术交底,使其了解封堵的工艺流程和质量要求。

2、材料准备水泥:采用普通硅酸盐水泥,强度等级不低于 325。

砂:中砂,含泥量不大于 3%。

膨胀剂:根据实际情况选择合适的膨胀剂。

防水剂:选用性能良好的防水剂。

聚氨酯防水涂料:用于洞口外侧的防水处理。

其他材料:如铁钉、钢丝刷、扫帚等。

3、工具准备电钻、手钻、冲击钻等钻孔工具。

锤子、凿子、铲子等剔凿工具。

毛刷、抹子、托灰板等抹灰工具。

4、劳动力准备组织专业的封堵施工队伍,施工人员应具备相关的施工经验和技能。

三、施工工艺流程1、螺杆洞清理用冲击钻将螺杆洞内的 PVC 套管打碎,并清理干净。

用钢丝刷将洞口周边的浮浆、灰尘等清理干净。

用吹风机将洞口内的杂物吹净。

2、洞口周边凿毛用锤子和凿子在洞口周边 50mm 范围内进行凿毛处理,深度为 10-15mm。

凿毛后,用扫帚将凿出的碎屑清理干净。

3、浇水湿润封堵前,对洞口周边进行浇水湿润,使基层充分吸水,但表面不得有积水。

4、封堵内侧用 1:2 干硬性水泥砂浆(内掺适量膨胀剂)从内侧封堵螺杆洞,封堵深度不小于 50mm。

封堵时,用抹子将砂浆压实、抹平。

5、封堵外侧待内侧砂浆干燥后,从外侧用 1:2 防水砂浆(内掺适量防水剂)进行封堵,封堵深度为 50mm。

封堵时,要将洞口周边抹成圆弧形,半径不小于 25mm。

6、涂刷防水涂料待外侧砂浆干燥后,在洞口周边 100mm 范围内涂刷 15mm 厚的聚氨酯防水涂料,涂刷不少于两遍。

剪力墙外墙螺栓孔封堵施工方案

剪力墙外墙螺栓孔封堵施工方案

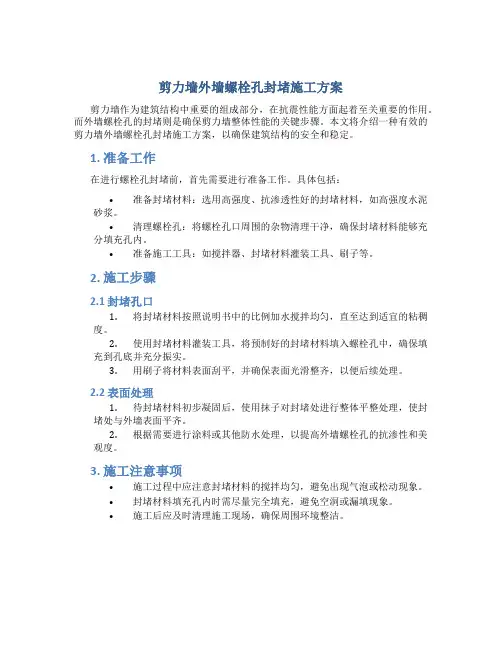

剪力墙外墙螺栓孔封堵施工方案
剪力墙作为建筑结构中重要的组成部分,在抗震性能方面起着至关重要的作用。

而外墙螺栓孔的封堵则是确保剪力墙整体性能的关键步骤。

本文将介绍一种有效的剪力墙外墙螺栓孔封堵施工方案,以确保建筑结构的安全和稳定。

1. 准备工作
在进行螺栓孔封堵前,首先需要进行准备工作。

具体包括:
•准备封堵材料:选用高强度、抗渗透性好的封堵材料,如高强度水泥砂浆。

•清理螺栓孔:将螺栓孔口周围的杂物清理干净,确保封堵材料能够充分填充孔内。

•准备施工工具:如搅拌器、封堵材料灌装工具、刷子等。

2. 施工步骤
2.1 封堵孔口
1.将封堵材料按照说明书中的比例加水搅拌均匀,直至达到适宜的粘稠
度。

2.使用封堵材料灌装工具,将预制好的封堵材料填入螺栓孔中,确保填
充到孔底并充分振实。

3.用刷子将材料表面刮平,并确保表面光滑整齐,以便后续处理。

2.2 表面处理
1.待封堵材料初步凝固后,使用抹子对封堵处进行整体平整处理,使封
堵处与外墙表面平齐。

2.根据需要进行涂料或其他防水处理,以提高外墙螺栓孔的抗渗性和美
观度。

3. 施工注意事项
•施工过程中应注意封堵材料的搅拌均匀,避免出现气泡或松动现象。

•封堵材料填充孔内时需尽量完全填充,避免空洞或漏填现象。

•施工后应及时清理施工现场,确保周围环境整洁。

结语
采用适当的施工方案对剪力墙外墙螺栓孔进行封堵,是确保建筑结构安全可靠的必要措施。

本文介绍的施工方案简单易行,可有效提高封堵效果,延长建筑使用寿命,值得工程施工人员参考和实践。

剪力墙外墙螺栓孔封堵施工方案修订稿

剪力墙外墙螺栓孔封堵施工方案修订稿

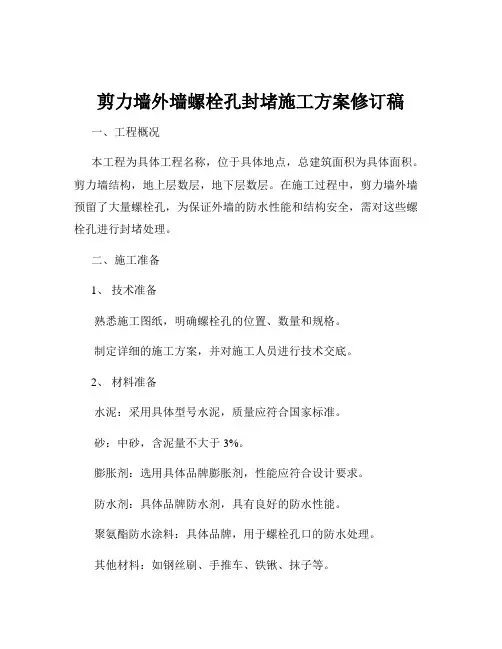

剪力墙外墙螺栓孔封堵施工方案修订稿一、工程概况本工程为具体工程名称,位于具体地点,总建筑面积为具体面积。

剪力墙结构,地上层数层,地下层数层。

在施工过程中,剪力墙外墙预留了大量螺栓孔,为保证外墙的防水性能和结构安全,需对这些螺栓孔进行封堵处理。

二、施工准备1、技术准备熟悉施工图纸,明确螺栓孔的位置、数量和规格。

制定详细的施工方案,并对施工人员进行技术交底。

2、材料准备水泥:采用具体型号水泥,质量应符合国家标准。

砂:中砂,含泥量不大于 3%。

膨胀剂:选用具体品牌膨胀剂,性能应符合设计要求。

防水剂:具体品牌防水剂,具有良好的防水性能。

聚氨酯防水涂料:具体品牌,用于螺栓孔口的防水处理。

其他材料:如钢丝刷、手推车、铁锹、抹子等。

3、人员准备成立专业的施工队伍,施工人员应具备相关的施工经验和技能。

施工前对施工人员进行培训,使其熟悉施工工艺和质量要求。

4、现场准备清理螺栓孔周围的杂物和灰尘,确保施工面干净整洁。

在施工现场设置材料堆放区和搅拌区,保证施工材料的供应和使用。

三、施工工艺流程1、螺栓孔清理用冲击钻将螺栓孔内的 PVC 套管打碎,并清理干净。

用钢丝刷将螺栓孔内壁的浮浆和杂物清除干净,然后用吹风机将孔内的灰尘吹净。

2、洒水湿润用水将螺栓孔内壁充分湿润,但不得有明水。

3、孔内填塞用 1:2 干硬性水泥砂浆(内掺 5%膨胀剂)从孔底开始分层填塞,每层厚度不大于 10cm,并用钢筋棍捣实。

当填塞至孔口2cm 处时,停止填塞,预留2cm 深度用于防水处理。

4、孔口防水处理在螺栓孔口周围 5cm 范围内涂刷一道聚氨酯防水涂料,厚度不小于 15mm。

待防水涂料干燥后,用 1:2 水泥砂浆将孔口抹平压实。

四、施工要点1、螺栓孔清理必须彻底,确保孔内无杂物和灰尘。

2、填塞的水泥砂浆应搅拌均匀,具有良好的和易性和强度。

3、分层填塞时,每层应捣实,不得出现空鼓和裂缝。

4、防水处理应严格按照要求进行,确保防水涂料的厚度和质量。

外墙螺栓孔的封堵处理方案

外墙螺栓孔的封堵处理方案

外墙丝杆洞封堵处理方案
韦曲街办拆迁安置楼工程结构系剪力墙结构,外墙除窗间墙外大部分为剪力墙,由于施工工艺及方法的需要,在剪力墙施工时需在模板上按照施工方案钻穿墙丝杆洞,浇筑砼后拆除丝杆在剪力墙上就留下一个丝杆洞(直径12mm),为保证外墙面不产生渗漏,在施工墙面装饰层前,必须进行丝杆堵洞的封堵施工程序,以确保墙面不产生渗水现象,其施工方法如下:
1、清孔处理:
封堵螺栓孔眼前必须对螺栓孔进行清理,将孔内浮浆、残渣清理干净,并用水冲洗干净。

砼墙柱面上留下的螺栓孔,必须将PVC套管凿除。

2、第一次水泥砂浆封堵:
两人内外配合操作,一人在内侧用比孔眼略小的钢筋顶住孔眼内侧,一人在外侧用1:2干硬性微膨胀水泥砂浆封堵,一边封堵,一边舂实,封堵1/2孔眼长度。

3、防水处理
第一次封堵隐蔽验收后,用防水油膏将对拉螺栓孔眼封堵密实,油膏厚约5~10mm。

4、第二次水泥砂浆封堵
经对防水处理隐蔽验收,再用1:2干硬性微膨胀水泥砂浆第二次封堵孔眼至距外墙面1cm处。

并将表面刮平,在螺栓孔眼处作5mm 厚10cm见方的灰饼,抹压密实。

5、隐蔽验收
螺栓孔眼封堵后,由项目经理组织技术员、质检员、工长分批对螺栓孔眼封堵作全数检查,并作好详尽的隐蔽验收记录。

并报监理工程师验收。

附:螺栓孔封堵示意图。

外墙螺栓孔封堵

外墙螺栓孔封堵

外墙螺杆洞封堵施工工艺
1、首先将外墙螺栓杆洞周围打磨平整。

2、将螺栓孔清理干净,用干净水将螺栓浇湿。

3、大模板螺栓洞封堵时分两次进行。

外侧用干硬性砂浆(内掺10%防水粉)封堵,用木条或钢筋捣实塞密实(注:砂浆干湿程度用手能捏成块即可),内侧预留距内墙3~5cm最后用砂浆加防水粉,膨胀剂将剩余眼全部与墙面平整。

4、为保证墙体螺栓洞封堵外观整齐美观性,要求施工前在螺杆洞周边弹线,尺寸为15cm×15cm,横向和竖向必须保证平直且在一条线上,然后将墙面浇水湿润,待阴干后保证表面平整,且潮湿干净无明水的情况下,再在螺杆洞表面按照弹好的线框刷一道调配好的水泥基SBC-120专用配套粘合剂,然后将聚乙烯丙纶布裁成15cm×15cm浸泡于调配好的水泥基SBC-120专用配套粘合剂中,取出后按照弹好的线框贴在螺栓孔上用木抹压实抹平,不得有气泡。

粘合剂的配比为水:SBC-120专用配套粘合剂:普通硅酸盐水泥(42.5)=6:0.2:10,调配在施工前一小时,将30公斤水加1公斤SBC-120专用配套粘合剂化开,等开始施工时加入50公斤水泥搅拌均匀且无凝块、无沉淀、无泡沫方可施工粘贴。

粘贴时补水调和,但不超过32公斤水的定量,调和到中度,稍稠糊状。

5、做24小时淋水试验或下雨观察外墙面有无渗漏水,如发现有渗水现象应及时处理重堵。

6、螺栓孔堵孔过程项目部将随时抽查,不符合以上要求重新返工。

广州天力建筑工程有限公司(西安)。

建筑工程剪力墙对拉螺栓孔封堵方案

建筑工程剪力墙对拉螺栓孔封堵方案

xxxx小区剪力墙对拉螺栓孔封堵方案编制单位:xxxx路项目(津海湾)一期工程项目部编制人:审批人:1目录剪力墙螺栓孔封堵方案 ................................................................................ - 3 -1.方案编制说明.......................................................................................... - 3 -2.工程概况.................................................................................................. - 3 -3.现场实际情况.......................................................................................... - 4 -4.施工工具:.............................................................................................. - 5 -5.施工材料:.............................................................................................. - 5 -6.劳动力计划:.......................................................................................... - 5 -7.封堵措施.................................................................................................. - 5 -7.1外墙孔洞处理方案.................................................................................. - 5 -7.2内墙孔洞处理方案.................................................................................. - 7 -8.成品保护措施.......................................................................................... - 8 -9.保证质量措施.......................................................................................... - 8 -2剪力墙螺栓孔封堵方案1.方案编制说明xxxx小区高层住宅交付业主后,经部分业主反映,内墙及外墙存在较多螺栓孔洞,内墙未封堵,外墙部分未封堵,部分封堵不密实。

外剪力墙螺杆洞封堵施工方案

外剪力墙螺杆洞封堵施工方案

目录一、工程概况 (2)二、编制依据和原则 (2)三、施工工艺流程 (2)四、施工要点及质量要求 (4)五、施工质量保证措施 (5)六、施工安全措施 (5)一、工程概况工程名称:金茂·如茂苑住宅G1#~G9#栋及地下室(一期)项目新建工程建设单位:株洲如茂置业有限公司设计单位:深圳市华阳国际工程设计股份有限公司项目地址:湖南省株洲市云龙新区,西临田心大道,北临四兴路(原林科大旧址)工程概况:金茂·如茂苑住宅G1#~G9#栋及地下室(一期)项目新建工程总建筑面积:161697.96㎡,由9栋(G1#-G9#)住宅、商铺及地下车库组成,其中地下室33354.4㎡,地上部分住宅和商铺等127473.56㎡,住宅建筑高度78米;地下室高度为3.7米。

结构类型:住宅为剪力墙结构,地下室车库为框架结构二、编制依据和原则本工程为剪力墙结构,标准层采用铝模-拉杆系统,外架采用全钢爬架,外剪力墙混凝土浇筑完成后,存在大量的穿墙螺杆孔洞与爬架机位预埋孔洞,如何避免外墙孔洞渗水,是本项目外墙防水施工的重点,根据本项目的实际情况及业主单位的要求,结合以往施工经验,特编制外墙螺杆洞封堵的施工方案。

三、对拉螺杆空洞施工工艺流程1、新型穿墙止水对拉螺杆孔洞封堵(部位:地下结构部分)1)逐个清理止水螺杆内外两侧丝杆上的水泥浆;2)将螺杆从丝孔拧出;3)清理孔口及周边,浇水湿润;4)用1:2干硬性水泥砂浆(添加防水剂及膨胀剂)堵塞内外侧孔口并抹平压光。

2、穿墙螺杆孔洞封堵(部位:地上结构部分)1)将穿墙螺杆洞外侧用机械扩孔,并将扩孔部分的PVC管除去。

扩孔深度不小于20mm,直径不小于30mm。

2)清理孔内杂物垃圾,周边浇水湿润。

3)内侧堵塞:从外侧堵塞1:2干硬性水泥砂浆(添加防水剂及膨胀剂)40~60mm深。

4)待外侧水泥砂浆终凝后,从内侧往螺栓孔中注入防水砂浆,注满孔洞,也可在外边预留20~30mm,待发砂浆干硬后用水泥砂浆封堵。

外墙螺栓孔封堵做法

外墙螺栓孔封堵做法

外墙螺栓孔封堵做法:
清理外墙螺栓孔→洒水润湿→豆石混凝土或发泡胶填实→表面抹平压光→外侧刷防水涂料
(1)清理螺栓孔:操作前首先要把螺栓孔内的垃圾清理干净,用电钻将墙内PVC管剔除干净,用吹风机吹干净。

(2)洒水润湿:在施工前1小时进行喷水,使螺栓孔周围保持湿润。

施工时再进行小量喷水,以便施工。

(3)豆石混凝土或发泡胶填实:将豆石混凝土分两次灌入螺栓孔内,用钢筋棍捣实,或用发泡胶填实进行螺栓孔的封堵。

待凝固后用铁抹子将螺栓孔处抹平压光。

(4)在外侧刷防水涂料,直径不小于100mm,厚度不小于 1mm。

(注:素材和资料部分来自网络,供参考。

请预览后才下载,期待你的好评与
关注!)。

剪力墙外墙螺栓孔封堵施工方案

剪力墙外墙螺栓孔封堵施工方案

目录一、编制依据 (1)二、工程概况 (1)三、施工准备 (1)四、施工工艺流程 (2)五、质量管理措施 (3)六、成品保护措施 (3)七、保证安全措施 (4)八、消防、环保管理措施 (4)一、编制依据1、紫金·江尚项目二期工程施工图纸及设计交底、洽商;2、紫金·江尚项目二期工程施工组织设计;3、《混凝土结构施工质量验收规范》(GB50204-2002)。

4、《建筑工程施工质量验收统一标准》(GB50300-2001)。

5、《施工现场临时用电安全技术规范》(JGJ46-2005)。

6、《建筑施工安全检查标准》(JGJ59-2011)。

二、工程概况1、工程简况三、施工准备1、材料准备1.1、水泥:用P.O.32.5号水泥,有产品出厂合格证、复试报告。

1.2、砂:为中砂,过5mm孔径筛子,砂的含泥量不超过5%,并不含草根等杂物。

1.3、水:自来水。

1.4、发泡剂:有产品出厂合格证。

1.5、防水剂:有产品出厂合格证。

2、工具准备2.1、施工吊篮、砂浆机、铲子、铁锹、安全带等。

3、劳动力安排本工程施工采用综合作业队进行施工的方法,结合工期要求和现场施工实际情况,将施工区域划分为东西两个区域,分别由两家劳务队伍进行施工,在每栋单体配备一名专职管理人员,由项目部统一领导和协调,在施工中做到分工明确,配合密切,劳动力施工队自行安排,但应满足整进度要求。

3.1、单体封堵施工人员配备如下:管理人员1名:负责工作安排及安全管理及现场文明施工。

瓦工2名:负责螺栓孔的抹灰封堵。

普工5人:2人配合瓦工工作,2人专职负责发泡封堵,1人垃圾清运工作。

四、施工工艺流程1、施工工艺1.1、外墙施工工艺:材料准备→螺栓孔及孔眼周边垃圾清理→干硬性砂浆→孔内发泡剂发泡封堵→切除多余发泡剂→防水砂浆封堵。

1.2、内墙施工工艺:材料准备→螺栓孔及孔眼周边垃圾清理→冲洗湿润→干硬性砂浆封堵。

2、施工流程2.1、外墙2.1.1、外墙外侧螺栓孔封堵时,利用施工吊篮进行封堵,吊篮必须有专职人员操作,在施工吊篮上作业时要正确佩戴安全带、安全帽。

外墙螺杆眼封堵方案

外墙螺杆眼封堵方案

剪力墙螺杆孔封堵方案一、工程概况地下2层,地上33层,结构形式为框架剪力墙结构,标准层层高2。

9m。

本工程外墙螺杆孔采用遇水膨胀橡胶堵头和膨胀砂浆进行封堵。

二、施工准备1、螺杆孔封堵前,将孔内及孔眼周边垃圾清理干净,并洒水湿润孔眼;2、将遇水膨胀橡胶堵头敲入螺杆孔中部;3、配制膨胀砂浆,用于孔眼内进行补偿收缩并防止外墙渗漏。

三、施工工序清理螺栓孔内杂物→冲洗润湿→塞入遇水膨胀橡胶堵头→配置并灌注膨胀砂浆→边塞并捣实→养护四、材料要求与施工重点事项1、材料要求:1)水泥必须采用普通硅酸盐水泥,其强度等级不得低于32.5级,禁止采用矿渣水泥;2)不得使用过期或受潮结块水泥;禁止将不同品种或强度等级的水泥混用;3)砂采用中砂,粒径3mm以下,含泥量不得大于1%,使用前必须过3~5mm 孔径的筛,不允许使用抹灰用的细砂;4)膨胀剂的外观应无颗粒、异物、凝固物,技术性能应符合国家或行业标准一等品及以上的质量要求;5)水泥砂浆配合比为1:3,其中膨胀剂掺量代换水泥量一般为水泥用量的10%~12%.2、施工重点:1)将螺杆孔内及孔眼周边垃圾清理干净,并洒水湿润孔眼;2)堵塞孔眼时,将遇水膨胀橡胶堵头小面朝内从外墙迎水面塞入至墙中,然后在外墙外侧用1:3水泥砂浆由螺杆孔里口向外塞嵌密实;3)隔天,从外墙内侧用1:3水泥砂浆补嵌密实,并边塞边用钢筋往洞内捣实,直到洞内砂浆填满,外侧补成圆饼状并凸出墙面2mm;4)砂浆需集中搅拌,禁止直接在楼层上搅拌;5) 堵塞前,孔内垃圾清理完成并撒水湿润孔内并塞入遇水膨胀橡胶堵头后,需经项目部质检员验收合格后,方可进行砂浆填充;6)质检员过程跟踪检查填充质量,发现填充不合格处,及时下发整改通知单,并进行上报;7)结构内墙螺杆孔洞处理同外墙,不塞遇水膨胀橡胶堵头,直接填补1:3水泥砂浆。

操作时,等先封堵的一头砂浆凝固后方可封堵另一头。

外墙螺杆孔封堵大样五、安全文明及其他1、施工操作时应保护已做完的工程项目,防止碰撞造成未凝固前表面损伤;2、墙外操作人员注意需穿防滑鞋、系安全带;3、墙内操作人员及时清理掉下的砂浆,并充分利用,当天砂浆当天施工完成,不得使用隔夜砂浆;4、对施工临边洞口进行防护、施工机械进行检查维修保养,确保安全运行。

外墙螺杆孔封堵方案

外墙螺杆孔封堵方案

**保障性住房*#、*#楼











编制人:
审核人:
审批人:
**建设有限公司
年月日
***#、*#楼外墙螺杆孔封堵方案
本工程剪力墙结构,施工过程中用到大量的穿墙螺杆,完成后留有大量穿墙螺杆洞,外墙螺杆孔封堵涉及到外墙的渗漏风险。

故我项目部对螺杆孔的封堵编制专项施工方案。

1、工艺流程
外侧封堵(干硬性水泥砂浆填塞)—内侧封堵(打发泡剂)—内侧干硬性水泥砂浆填塞—外侧涂刷聚氨酯防水涂料
2、外墙螺杆孔洞封堵
①螺杆孔内杂物清理。

②内侧打发泡剂
③外侧螺杆孔在内侧发泡剂硬化后开始封堵,采用1:2干硬性
水泥砂浆封堵密实。

④内侧干硬性水泥砂浆封堵密实。

⑤最后外侧将聚氨酯防水涂料涂刷成100mm×100mm片状。

***#、*#楼项目部。

剪力墙外墙螺栓孔封堵施工方案

剪力墙外墙螺栓孔封堵施工方案

剪力墙螺栓孔封堵施工方案一、工程概况剪力墙结构外墙200mm-250mm(详见附表一)。

剪力墙模板固定采用在剪力墙内预埋PVC管穿对拉螺栓杆方式加固模板,拆除模板后将对拉螺栓抽出,在剪力墙上形成螺栓孔,栓孔直径为¢20mm。

二、施工安排剪力墙外墙螺栓孔的封堵主要解决防水渗漏的问题。

项目部质检员及技术总工随时抽查封堵质量。

三.施工准备与资源配置计划3.1施工准备工作⑴技术准备:按照质量通病防治措施要求进行技术交底工作的编制,劳务人员进场后现场对每一个工人进行交底,做到事前计划,过程控制,结果验收。

⑵现场准备:楼层模板拆除结束,楼层垃圾清理干净,外墙脚手架防护到位。

混凝土墙面预留穿墙PVC管的清理。

将孔内及孔眼周边垃圾清理干净,提前洒水湿润。

3.2资源配置计划物资配置计划:(1)水泥:宜采用325号以上硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥。

(2)砂:中砂或粗砂,过8mm孔径筛子,含泥量不应大于3%。

(3)发泡胶:泡沫填缝剂。

主要机具:手推车、木抹子、铁抹子、小平锹、小水桶、长毛刷、喷壶、Φ12钢筋棍、钢丝刷子、锤子、凿子、等。

四、施工方法及工艺要求4.1外墙封堵施工工艺:螺栓孔及孔眼周边垃圾清理→孔内发泡剂发泡→墙内层发泡剂清理→墙内侧水泥砂浆封堵→养护。

(1)用铲刀或錾子将露出墙面的PVC管清理干净,孔眼周边残余灰浆清理。

(2)外墙面凿进15mm-20mm,并将四周清理干净。

(3)注入发泡剂填实。

(4)用铲刀将残余发泡剂清理干净。

(5)墙内侧用砂浆将剩余1.5-2cm孔洞堵实,用Φ10圆钢捣实与墙面抹平。

(6)螺栓孔用砂浆封堵后进行淋水养护一般控制在3天。

4.2施工工艺重点要求(1)砂浆需集中搅拌,禁止直接在楼层上搅拌。

(2)堵塞前,孔内及四周垃圾清理干净,需请项目质检员验收合格后,方可进行砂浆填充。

(3)质检员过程跟踪检查填充质量,发现填充不合格处,及时下发整改通知单,并进行上报。

(4)操作时,等发泡剂完全膨胀后再进行内墙水泥砂浆封堵。

剪力墙对拉螺栓孔封堵施工方案

剪力墙对拉螺栓孔封堵施工方案

恩泽医疗中心一期医疗大楼主楼剪力墙外墙拉杆螺孔封堵专项施工方案编制人:蒋海华职务(称):技术负责人审核人:职务(称):批准人:职务(称):批准部门(章):编制日期: 2011.9.18目录一、工程概况 2二、编制依据 3三、施工准备及资源配备计划 3四、施工方案及工艺要求 4五、质量保证措施 5六、安全文明施工 6剪力墙对拉螺栓孔封堵施工方案一、工程概况台州市恩泽医疗中心一期医疗大楼主楼工程位于台州市路桥区桐屿街道桐阳路东1号;框剪结构、地上19层,地下1层;建筑高度:91.2m、标准层层高:4m ;总建筑面积:119057平方米;总工期:777天。

本工程由台州市恩泽医疗中心(集团)投资建设,浙江省建筑设计研究院设计,浙南勘察院地质勘察,杭州市建筑工程监理有限公司监理,方远建设集团股份有限公司组织施工;由苏国军担任项目经理,蒋海华担任技术负责人。

本工程主楼电梯外墙为剪力墙、剪力墙模板固定设计采用在剪力墙内预埋Φ16PVC 管穿对拉螺栓杆方式加固模板,拆除模板后将对拉螺栓抽出,在剪力墙上形成Φ16的螺栓孔。

对于施工过程中使用带塑料套管的对拉螺栓,因其处于建筑外墙上有防水要求,需要有止水的作用,以达到抗渗防漏的作用,本方案主要解决如何处理带塑料套管的对拉螺栓封堵施工的问题。

具体位置如图示:封堵外墙平面位置示意图二、编制依据《建筑装饰装修工程质量验收规范》 GB50210-2001《建筑工程施工质量验收统一标准》 GB50300--2001《建筑外墙防水工程技术规程》 JGJ/T 235—2011《建筑施工高处作业安全技术规范》 JGJ80--91《建筑机械使用安全技术规程》 JGJ33—2001《建筑工程施工现场供用电安全规范》 GB50194--93《建筑工程施工质量评价标准》 GB/T50375-2006三、施工准备及资源配制计划(一)、施工准备工作1 、现场准备1.1 准备好现场电源接驳点。

1.2 在施工区域内操作架已按照要求搭设完毕,并清扫干净,以便施工。

外墙螺杆洞封堵施工方案

外墙螺杆洞封堵施工方案

外墙螺杆洞封堵施工方案封堵外墙螺杆洞是一项重要的施工任务,确保建筑结构的完整性和安全性。

下面是一个外墙螺杆洞封堵的施工方案,具体步骤如下:1.检查和准备工作:在开始封堵之前,要先仔细检查螺杆洞的位置和数量,确定封堵所需的材料和工具。

检查外墙表面的破损和腐蚀情况,必要时进行修复和处理。

2.清洁表面:清洁洞口和周围的外墙表面,确保没有杂物和灰尘。

可以使用刷子和高压水枪清洗。

3.均匀涂抹底漆:在洞口周围涂抹一层底漆,选择耐候性好、粘附力强的底漆。

涂抹底漆有助于提高封堵材料的粘附力和耐久性。

4.封堵材料的选择:根据洞口的大小和深度,选择适合的封堵材料。

常用的封堵材料有硅酮密封胶、聚氨酯胶、硅酸盐水泥胶等。

根据具体情况选择合适的材料。

5.均匀填充封堵材料:将选定的封堵材料填充至洞口,使用封堵胶枪或刮板将材料均匀地填充进去,确保洞口充分封堵且表面平整。

6.平整表面:使用刮板或刷子将填充的封堵材料平整,与周围的外墙表面融为一体,尽量使外观与原有墙面一致。

7.检查和修复:封堵完成后,检查封堵部位的质量和效果。

确保封堵材料的粘附力和耐久性。

如果有发现问题,及时修复。

8.装饰和防水:在封堵完成后,可以根据需要进行表面装饰,如刷漆、贴瓷砖等。

对于需要防水的地方,可以在封堵材料干燥后施加防水涂料,增加防水效果。

以上是一个外墙螺杆洞封堵的施工方案,通过细致的准备和规范的操作,可以确保螺杆洞的封堵质量和效果。

在施工过程中要保持工作区域的整洁,注意安全,避免材料浪费和施工问题导致的质量问题。

剪力墙对拉螺栓孔封堵方案

剪力墙对拉螺栓孔封堵方案

剪力墙对拉螺栓孔封堵方案剪力墙对拉螺栓孔封堵方案1. 引言剪力墙是建筑结构中常见的一种抗震构件,其作用是通过在建筑物中设置墙体来承担水平荷载,提高结构的抗震性能。

在剪力墙的构造中,拉螺栓孔扮演着重要的角色,用于连接墙体及其他结构构件。

然而,在某些情况下,对拉螺栓孔进行封堵是必要的,本文将详细介绍剪力墙对拉螺栓孔封堵的方案。

2. 方案设计2.1 封堵材料的选择2.2 尺寸设计2.3 预处理工作2.4 封堵施工步骤2.5 施工注意事项3. 封堵材料的选择在剪力墙拉螺栓孔封堵方案中,封堵材料的选择至关重要。

合适的封堵材料应具备以下特点:3.1 耐火阻燃性能3.2 抗震性能3.3 耐久性能3.4 施工方便性4. 尺寸设计尺寸设计是剪力墙拉螺栓孔封堵方案中的重要环节。

根据实际情况和封堵要求,合理确定尺寸可以保证封堵效果和施工质量。

尺寸设计的主要考虑因素包括:4.1 拉螺栓孔的直径4.2 封堵材料的厚度4.3 封堵孔的深度5. 预处理工作在进行剪力墙拉螺栓孔封堵之前,需要进行一系列预处理工作,确保封堵施工的顺利进行。

预处理工作包括:5.1 清理孔口5.2 检查孔壁5.3 清除杂物6. 封堵施工步骤剪力墙拉螺栓孔的封堵施工步骤如下:6.1 准备封堵材料6.2 封堵孔口6.3 压实封堵材料6.4 检查封堵效果7. 施工注意事项在进行剪力墙拉螺栓孔封堵施工时,需要注意以下事项: 7.1 操作人员的安全7.2 封堵材料的存储7.3 施工现场的环境要求7.4 封堵施工的顺序和方法8. 扩展内容8.1 本文档所涉及附件如下:- 附件1:封堵材料供应商报价单- 附件2:拉螺栓孔尺寸设计图纸- 附件3:封堵施工步骤示意图8.2 本文档所涉及的法律名词及注释:- 法律名词1:拉螺栓孔注释:剪力墙中用于连接墙体及其他构件的孔洞。

- 法律名词2:封堵材料注释:用于将拉螺栓孔进行封堵的材料,常见的有耐火材料、聚合物等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

剪力墙螺栓孔封堵施工方案
一、工程概况
1.1本工程为-------------------,位于----------------建设用地面积-----平方米。

由-----------公司开发建设,--------------公司设计,------------------公司监理,---------------公司承建。

本工程由----------------------组成,总建筑面积-------m2,其中地下车库为-------- ㎡。

1.2本工程住宅楼基础为条形基础,主体为剪力墙结构,层高
2.85米;会所为框架结构,层高6.5米;网点为框剪结构,层高4.5米。

墙体厚度为100、200、250、300四种尺寸。

1.3剪力墙模板固定采用在剪力墙内预埋Φ16PVC管穿对拉螺栓杆方式加固模板,拆除模板后将对拉螺栓抽出,在剪力墙上形成Φ16的螺栓孔。

二、施工安排
2.1工程施工目标
⑴进度目标:根据工程主体进度在主体工程结束后5日内完成。

⑵质量目标:一次性验收合格。

⑶安全目标:无伤亡事故发生,轻伤率控制在0。

⑷环境目标:无扰民事情,控制施工时间早6:00~晚8:00。

⑸成本目标:根据实际工程量制定材料用量。

2.2工程施工顺序
主体结构工程施工至八层组织劳务进场从上向下进行。

八层以上结构随工程进度要求随时安排人员进行封堵,主体结构施工结束5天内完成所有螺栓孔的封堵。

2.3剪力墙外墙螺栓孔的封堵主要解决防水渗漏的问题。

针对此问题螺栓孔封堵由各楼技术员专门负责检查监督封堵过程及质量情况。

项目部质检员及技术总工随时抽查封堵质量,由技术总工负责对劳务人员现场进行交底,并做好样板。

2.4工程管理机构及岗位职责
⑴项目经理:负责工程全面的管理,劳务合同的签订、工期总目标的要求等。

⑵技术负责人:编制施工工艺、技术要求、质量标准、安全要求、工程详细进度计划,过程抽查及成品检查。

⑶质检员:严格按照质量标准进行过程抽查及完成后质量验收。

⑷安全员:按照安全技术操作规程对劳务人员进行安全技术交底,做好班前安全教育,防护用品的利用,外墙脚手架及临边防护的设置。

过程中随时进行检查,发现
隐患立即整改。

发现操作工人违规作业立即停工处理,坚决杜绝安全事故的发生。

⑸施工员:严格按照施工工艺及技术要求、质量标准进行施工,对劳务班组进行技术质量标准交底,组织技术员劳务班组长进行质量检查验收。

控制材料用量及进度情况。

⑹技术员:严格按照设计图纸要求进行楼层放线标高尺寸控制线的放样,对过程工序进行控制,配合施工员做好质量验收工作。

三、施工进度计划
主体结构工程施工至九层,六层模板拆除后立即组织人员进行封堵。

自--------年----月-----日开始至-----年-----月-----日结束。

附施工进度计划表。

四、施工准备与资源配置计划
4.1施工准备工作
⑴技术准备:按照质量通病防治措施要求进行技术交底工作的编制,劳务人员进场后现场对每一个工人进行交底,做到事前计划,过程控制,结果验收。

进行样板领路程序,先进行样板施工,经施工单位、监理单位、建设单位共同验收合格后进行大面积施工。

⑵现场准备:楼层模板拆除结束,楼层垃圾清理干净,外墙脚手架防护到位。

混凝土墙面预留穿墙PVC管的清理,用直径16的电钻将孔扩成喇叭口形。

将孔内及孔眼周边垃圾清理干净,提前洒水湿润。

现场必备的生活住宿设施等。

⑶资金准备:按照公司合同中约定的资金支付条款进行。

4.2资源配置计划
⑴劳动力配置计划:
⑵物资配置计划:
工程材料:水泥、砂、膨胀剂、防水宝、聚氨酯防水材料、发泡剂。

机具:铲刀、锹,钢卷尺
五、施工方法及工艺要求
5.1施工工艺:螺栓孔及孔眼周边垃圾清理→用直径16的电钻将孔眼扩成喇叭口
形→冲洗湿润→外墙外侧孔眼膨胀水泥砂浆封堵密实→孔内发泡剂发泡→墙内层发泡剂清理→墙内侧膨胀水泥砂浆封堵→养护→墙外侧聚氨酯三遍防水处理。

⑴用铲刀将露出墙面的PVC管清理干净,孔眼周边残余灰浆清理。

用毛刷扫净。

⑵用直径16的电钻将孔眼扩成喇叭口形,深度20mm,外口直径30mm。

⑶提前一天用水进行冲洗湿润。

⑷用1:1膨胀水泥砂浆从外墙外侧进行封堵入孔内50mm,用Φ10圆钢捣实与墙面抹平。

⑸隔天膨胀水泥砂浆达到一定强度后从墙内侧将泡沫胶管深入螺栓孔底部进行发泡灌注,灌注深度至距离墙面40mm。

⑹用铲刀将残余发泡剂清理干净。

⑺墙内侧用1:1膨胀水泥砂浆将剩余40mm孔洞堵实,用Φ10圆钢捣实与墙面抹平。

⑻螺栓孔用膨胀水泥砂浆封堵后进行淋水养护一般控制在3天。

⑼外墙外侧待砂浆干燥后,用聚氨酯涂膜防水刷在对拉螺栓孔处,为方便验收防止漏刷,分3种不同颜色聚氨酯涂刷,第一遍为白色,第二遍采用红色涂刷,第三遍采用黑色涂刷,形状为直径150mm的圆形。

5.2施工工艺重点要求
⑴膨胀水泥砂浆需集中搅拌,禁止直接在楼层上搅拌。

⑵堵塞前,孔内垃圾清理完成并撒水湿润孔内后,需请项目质检员验收合格后,方可进行砂浆填充。

⑶正式施工前,先施工样板,砂浆配合比需挂牌,标明各种材料的用量。

⑷质检员过程跟踪检查填充质量,发现填充不合格处,及时下发整改通知单,并进行上报。

⑸结构内墙面螺杆眼孔洞处理同外墙,先将螺杆眼凿出15mm深,直径30mm 的喇叭形,灌1:3水泥砂浆。

操作时,等先封堵的一头砂浆凝固后方可灌浆封堵另一头。

六、冬雨季施工措施
6.1雨季施工措施
⑴进入雨季施工后,项目部设专人收听气象预报,了解近两天的天气情况,特别是大雨的气象预报,随时掌握气象变化情况,以便提早做好预防工作。

⑵为保证质量和安全生产,必须切实做好思想的教育、动员工作,有关措施要落
实班组、个人。

⑶脚手架、升降机底架底部等进行全面检查,特别是大风大雨前后要及时检查,发现问题应及时处理。

斜道上必须钉好防滑条。

6.2冬季施工措施
⑴在入冬前,要对职工进行一次冬期施工中工程质量、安全生产重要性的教育,牢固树立“质量第一、安全第一”的思想。

⑵当室外日平均气温连续5天稳定低于5℃时,可认为已经进入冬期施工工期。

⑶在冬期施工前,要指定专人负责搜集、整理当地气象资料。

以防气温急剧下降,
遭受寒流和霜冻的袭击。

⑷根据工程实物量备好塑料膜等保温覆盖材料,做好冬季施工职工劳动保护及生活安排。

⑸施工员必须把冬期施工各项措施落实到各班组,进行具体交底,各生产政组在施工中应认真贯彻执行。

⑹入冬前,要注意做好地面排水工作,做到排水畅通。

七、成品保护措施
7.1加强对施工操作人员的教育,增强成品保护意识。

7.2落地砂浆及时清除,收集再用。

以免与地面粘结,影响下道工序施工。

7.3对进场的材料、成品或半成品要进行进场检验,检验合格后分类管理、挂牌
标识、妥善保护。

7.4砂浆强度达到要求后,立即进行浇水养护,养护期不少于3天;
八、保证质量措施
8.1施工员、技术员严格按照技术交底要求进行班前技术交底,过程检查监督,
没到工序均进行检查验收后方可进行下一道工序施工。

8.2严格控制材料进场质量,做到每一种材料进场要对其进行检查,须做复试的
立即要求进行复试。

8.3严格按照技术交底要求进行膨胀水泥砂浆的配置。

8.4项目部技术总工、技术员定期不定期的进行抽查,发现不合格的要求立即进
行返工处理。

九、保证安全措施
9.1项目部安全控制必须坚持“安全第一、预防为主”的方针。

9.2工人进场后立即进行安全技术交底,做到将交底交到每个人手中。

9.3墙外操作人员注意需穿防滑鞋、系安全带;
9.4对施工临边进行防护、施工机械进行检查维修保养,确保安全运行。

相关文档
最新文档
