(电工技师培训资料)-触摸屏及应用
维修电工技师培训班HMI应用技术内部资料
西门子FA系统综合应用基础维修电工技师培训班2012年4月西门子FA系统综合应用 (3)第一章西门子FA系统综合应用基础 (3)1-1 内容 (3)1-2 西门子FA系统设计与应用步骤 (3)1-3 PLC、触摸屏等设备选型方法 (5)1-4 注意事项 (8)第二章西门子FA系统综合应用实例 (8)2-1 电动机启停控制系统综合应用 (8)2-2 交流电动机变频调速系统综合应用 (49)西门子FA系统综合应用第一章西门子FA系统综合应用基础1-1 内容1-2 西门子FA系统设计与应用步骤设计带有PLC、触摸屏等需要进行编制程序来完成控制功能的系统时，为了保证设计的系统可靠运行，需要遵循一定的设计与应用步骤，具体的步骤有以下几个方面：（1）项目需求分析及项目规划深入了解和分析被控对象的工艺条件和控制要求。
这一步是系统设计的基础。
设计前应熟悉图纸资料，深入调查研究，与工艺、机械方面的技术人员和现场操作人员密切配合，共同讨论，解决设计中出现的问题。
应详细了解被控对象的全部功能，如机械部件的动作顺序、动作条件、必要的保护与连锁，系统要求哪些工作方式（如手动、自动、半自动等），设备内部机械、液压、气动、仪表、电气几大系统之间的关系，可编程序控制器与其他智能设备（如别的可编程序控制器、计算机、变频器、工业电视、机器人）之间的关系，可编程序控制器是否需要通信联网，电源突然停电及紧急情况的处理，需要显示哪些物理量及显示的方式等等。
根据被控对象对PLC控制系统的功能要求首先确定用户输入输出设备。
在据此确定PLC的I/O点数。
（2）对系统的输入、输出信号进行分配（I/O分配）确定了系统的控制要求，也就是对系统的所有输入信号、输出信号的形式、逻辑关系有了清楚的了解。
但是这些输入信号必须输入PLC，再由PLC输出执行结果来驱动外部负载，所以给所有的外部输入信号、系统的输出信号分配合适的PLC端口是十分必要的，在此过程中，可能用户需要更改所使用的PLC的类型，因为有时候你需要的控制功能在以前确定型号的PLC上无法使用。
《触摸屏培训资料》课件
操作步骤：打开语 音识别软件，选择 语言，开始说话， 等待识别结果
注意事项：保持环 境安静，避免背景 噪音干扰识别效果
01
触摸屏软件应用
操作系统
触摸屏软件应用 需要操作系统的 支持
常见的操作系统 包括Windows、 Android、iOS 等
操作系统为触摸 屏软件应用提供 了运行环境
操作系统的功能 包括资源管理、 任务调度、用户 界面等
估
屏幕尺寸
屏幕尺寸：4.3英寸 屏幕分辨率：1280x720 屏幕材质：IPS
屏幕亮度：450cd/m² 屏幕对比度：1000:1 屏幕色域：NTSC 72%
01
触摸屏操作方式
单点触控
操作方式：通过手指或触控笔在触摸屏上点击 功能：选择、拖动、缩放等 应用场景：手机、平板电脑、触摸屏电脑等 注意事项：避免用力按压，以免损坏触摸屏
软件优化与升级
软件优化：提高 软件运行效率， 减少资源占用
升级目的：增加 新功能，修复已 知问题源自升级方式：自动 升级、手动升级
升级注意事项： 备份数据，避免 数据丢失
01
触摸屏硬件设备
触控面板
触控面板是触摸屏的核心部件，负责接收用户的触摸信号 触控面板的种类包括电阻式、电容式、红外式等 触控面板的性能指标包括响应速度、精度、耐用性等 触控面板的应用领域包括智能手机、平板电脑、笔记本电脑等
触摸屏由触摸感应器和触摸 控制器组成
触摸控制器负责处理触摸信 号，并将处理结果传递给主
机
主机根据触摸控制器的处理 结果，执行相应的操作
触摸屏的应用领域
智能手机：触摸屏已成为智能手机的标准配置
平板电脑：触摸屏是平板电脑的主要输入方式
笔记本电脑：越来越多的笔记本电脑采用触摸屏设计
《触摸屏培训资料》课件
灰尘或污垢
触摸屏表面如果有灰尘或污垢，会影响触摸的灵敏度。解 决方案是定期清洁触摸屏表面，使用柔软的布或纸巾，避 免使用过于粗糙的物品。
软件故障
某些情况下，触摸屏不灵敏可能是由于软件故障或系统更 新引起的。解决方案是尝试更新系统或软件，或恢复出厂 设置。
触摸屏死机问题
总结词
强制重启
触摸屏死机是常见的问题之一，可能导致 无法操作或响应。
工作原理
触摸屏由触摸检测和触摸点定位两部 分组成，通过检测用户的触摸动作并 定位触摸点，将指令传输给计算机或 相关设备进行响应。
触摸屏的分类与特点
分类
根据技术原理，触摸屏可分为电 阻式、电容式、红外式和超声波 式等类型。
特点
触摸屏具有直观、易用、节省空 间等优点，同时也有精度、稳定 性、耐久性等方面的差异。
未来触摸屏技术将与AI技术相结合， 实现智能化的触控识别和自动优化， 提高用户体验。
多点触控
随着多点触控技术的发展，未来触摸 屏将支持多个手指同时触控，实现更 丰富的交互方式。
03
触摸屏的硬件组成
触摸屏控制器
控制器是触摸屏的核心组件， 负责处理触摸屏上的触摸事件 ，并将触摸位置信息传输给计 算机。
选择优质品牌和型 号
不同品牌和型号的触摸屏质量和 性能有所不同。选择知名品牌和 高质量的触摸屏可以保证其性能 和使用寿命。同时，遵循制造商 的使用说明和维护建议，以确保 正确使用和维护触摸屏。
THANKS
THANK YOU FOR YOUR WATCHING
控制器通常具有高集成度，能 够实现快速响应和精确的触摸 定位。
控制器还具备校准功能，以确 保触摸屏的准确性和稳定性。
触摸屏传感器
触摸屏培训资料
行业发展趋势
触摸屏的未来展望
05
柔性可折叠触摸屏
透明空气投影技术
人工智能与物联网结合
创新技术展望
应用领域展望
从硬件制造到软件开发，再到下游应用领域，触摸屏产业链将不断完善和优化。
产业链不断完善
移动设备
触摸屏在智能手机、平板电脑等移动设备上的应用越来越广泛，成为人们日常生活中不可或缺的一部分。
公共设施
触摸屏也被广泛应用于公共设施中，如信息查询机、售票机等，为人们的生活带来便利。
应用场景拓展
产业链完善
触摸屏行业正在不断完善产业链，从原材料、生产制造到销售服务，各个环节都在不断加强。
创新应用
解锁手机
主屏幕
应用管理
设置
显示应用程序图标、快捷方式和常用联系人等。
在应用程序列表中添加、删除、排序应用程序，以及管理应用程序权限。
对手机进行各种参数设置，如声音、显示、网络等。
常见问题与解决方案
检查屏幕是否被保护膜影响，或尝试重新启动设备。
无法滑动屏幕
更新应用程序版本或重新安装应用程序。
应用闪退
检查无线网络是否可用或重新启动设备。
无法连接网络
检查充电线和充电头是否完好或更换充电线。
无法充电
触摸屏的发展趋势
04
随着技术的不断进步，触摸屏的灵敏度在不断提高，能够更好地适应用户的需求。
灵敏度提升
触摸屏正朝着集成更多功能的方向发展，如声音、图像、手势等，以满足不同用户的需求。
多功能整合
技术发展方向
xx年xx月xx日
《触摸屏培训资料》

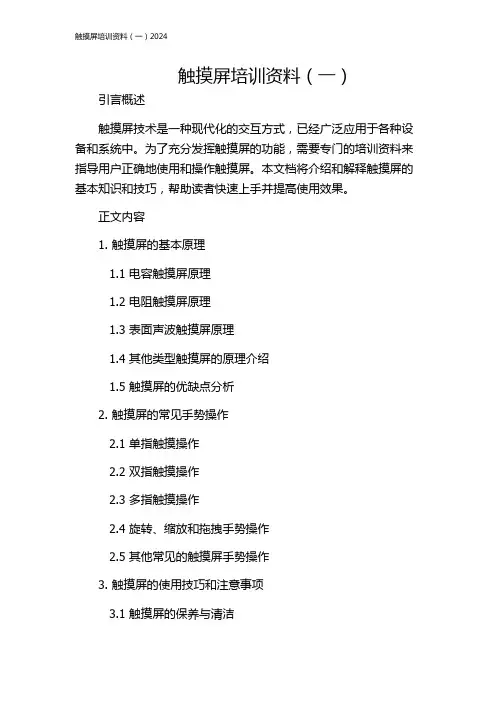

触摸屏培训资料(一)2024
触摸屏培训资料（一）引言概述触摸屏技术是一种现代化的交互方式，已经广泛应用于各种设备和系统中。
为了充分发挥触摸屏的功能，需要专门的培训资料来指导用户正确地使用和操作触摸屏。
本文档将介绍和解释触摸屏的基本知识和技巧，帮助读者快速上手并提高使用效果。
正文内容1. 触摸屏的基本原理1.1 电容触摸屏原理1.2 电阻触摸屏原理1.3 表面声波触摸屏原理1.4 其他类型触摸屏的原理介绍1.5 触摸屏的优缺点分析2. 触摸屏的常见手势操作2.1 单指触摸操作2.2 双指触摸操作2.3 多指触摸操作2.4 旋转、缩放和拖拽手势操作2.5 其他常见的触摸屏手势操作3. 触摸屏的使用技巧和注意事项3.1 触摸屏的保养与清洁3.2 如何准确地点击、滑动和拖拽3.3 触摸屏的快捷操作技巧3.4 避免误操作和屏幕反应延迟的解决方法3.5 触摸屏在特殊环境下的适应性和限制4. 触摸屏的适用场景与应用案例4.1 商业展示与交互应用4.2 智能手机和平板电脑的触摸屏应用4.3 医疗设备和工业控制系统的触摸屏应用4.4 汽车导航和娱乐系统的触摸屏应用4.5 其他领域触摸屏应用的创新案例介绍5. 触摸屏常见问题解答和故障排除5.1 如何识别触摸屏故障类型5.2 常见的触摸屏问题及解决办法5.3 如何避免触摸屏问题出现的常见误区5.4 有关触摸屏维修和更换的注意事项5.5 触摸屏故障排除的高级技巧和维修方法总结通过本文档的学习，读者将掌握触摸屏的基本原理、常见手势操作、使用技巧和注意事项。
同时，了解触摸屏的适用场景和应用案例，并能够解决触摸屏常见问题和故障排除。
希望读者能够通过本文档快速上手并提高触摸屏的使用效果。
《触摸屏培训》课件
培训结束，感谢参与
希望您能够将本次培训所学应 用于实际工作中，并不断学习 和发展自己。
触摸屏的控制方法
1 电容式触摸
通过重量、电容或电感 来检测触摸，可实现多 点触控和手势识别。
2 电阻式触摸
通过压力下压和电流叠 加来检测触摸，可实现 精准的触点定位。
3 区别与联系
电容式触摸屏敏感度更 高，反应更快，电阻式 触摸屏成本更低，耐用 性更好。
触摸屏的应用场景
智能手环
• 追踪健康数据 • 社交和电话提醒 • 基于手势的控制
《触摸屏培训》PPT课件
欢迎参加本次触摸屏培训课程。本课程将为您深入介绍触摸屏的基本知识、 应用场景、维护保养以及未来发展趋势。
触摸屏的基本知识
定义
触摸屏是一种人机交互技术， 通过触控设备表面实现与计算 机信息互动。
分类
常见的触摸屏有电容式、电阻 式、声表面波和表面声波等多 种类型。
工作原理
触摸屏根据用户的触摸信号， 通过传感器将结果转化为电信 号，然后通过控制器将电信号 传到计算机上。
将越来越注重人机交互的智能化和自然化，例如虚拟现实、增强现实和语音识别等。
未来展望
触摸屏将与人类自然的触感更加接近，成为更加智能化和个性化的交互工具。
总结
本次培训的收获
学习了触摸屏的基本知识、应 用场景、维护保养以及未来发 展趋势。
今后的应用展望
触摸屏将在智能家居、智慧医 疗、机器人等领域发挥越来越 重要的作用。
平板电脑
• 娱乐和游戏 • 办公和学习 • 远程协作和视频会议
汽车仪表盘
• 导航和车况告警 • 音乐和媒体控制 • 手势识别和智能控制
触摸屏的维护与保养
1
日常维护
触屏的原理和应用教案
触屏的原理和应用教案1. 简介触屏技术是一种通过触摸屏幕来进行操作的技术。
它已经成为现代智能设备的主要输入方式之一。
本教案将介绍触屏的原理和应用，帮助学生了解触屏技术的工作原理，并学习如何应用触屏技术。
2. 触屏的工作原理触屏的工作原理主要分为电阻式触屏和电容式触屏两种。
2.1 电阻式触屏电阻式触屏是由两层透明导电层构成，中间隔着细小的间隙。
当用户触摸屏幕时，导电层会产生接触，并形成电路。
触摸坐标的测量是通过使用四个角上的感应电路来实现的。
当用户触摸屏幕的一个特定位置时，这四个感应电路会测量这个位置到角落的距离。
通过这些距离的测量，系统可以计算出用户的触摸坐标。
2.2 电容式触屏电容式触屏是由一个玻璃面板和一个导电层构成的。
导电层带有一个电子场，当用户触摸屏幕时，人体会改变电场的分布。
触摸坐标的测量是通过测量电场的变化来实现的。
通常用于电容式触屏的技术有电容感应和电阻感应两种。
电容感应技术可以实现多点触控，而电阻感应技术通常只支持单点触控。
3. 触屏的应用触屏技术的应用非常广泛，以下列举了几个常见的触屏应用领域：3.1 智能手机和平板电脑在智能手机和平板电脑上，触屏是主要的输入方式。
用户可以通过触摸屏幕来进行操作，如拖动、点击、缩放等。
触屏技术的快速响应和直观操作使得智能手机和平板电脑成为了人们生活中不可或缺的工具。
3.2 自助终端机触屏技术在自助终端机上的应用越来越普遍。
例如，自助售票机、自助点餐机、自助储物柜等等。
触屏技术的简单操作和直观界面使得自助终端机成为了提高效率和用户体验的重要工具。
3.3 游戏和娱乐设备触屏技术在游戏和娱乐设备上有着广泛的应用。
例如，触摸屏幕可以用作游戏的操控方式，也可以用作音乐播放器和电子阅读器的输入方式。
3.4 工业控制系统触屏技术在工业控制系统中也有着重要的应用。
例如，工业设备操作面板的触摸屏，可以方便操作人员进行设备的控制和监控。
4. 实践活动4.1 制作一个基于电阻式触屏的小游戏学生可以分为小组，设计和制作一个基于电阻式触屏的小游戏。
（完整word版）《触摸屏及其应用》课程标准
（完整word版）《触摸屏及其应用》课程标准《触摸屏及其应用》课程标准课程编码：022006课程性质：限定选修课学分：4计划学时：64适用专业：应用电子技术1．前言1.1课程定位本课程是应用电子技术专业的一门限定选修课，其前导课程为：《模拟电子技术》、《数字电子技术》、《单片机技术》。
随着信息社会的到来，组态软件和触摸屏作为电子技术中极其重要的一个部分正突飞猛进地发展着。
特别是近几年，组态软件和触摸屏新技术、新产品层出不穷。
在组态软件和触摸屏技术快速发展的今天，作为从事电子专业相关行业的技术人员，了解掌握组态软件和触摸屏是必须的。
而计算机信息技术的飞速发展，现代企业广泛使用的新技术、新工艺、新知识、新设备显然对从事维修工作高技能型人才的要求无论是从知识结构，还是从技术技能结构上都发生了变化。
故传统的企业培养经验型技师的模式已无法适应知识经济的需要；而传统的培养模式培养的学生无法适应许多紧缺的、新的、技术技能含量较高工作岗位的要求。
1.2设计思路本课程是以“基于工作过程”为指导，通过对电子技术专业所涉及到的岗位群进行工作任务和职业能力分析，参照相关职业资格标准，以培养学生职业能力为重点，从企业真实的岗位出发选择课程内容并安排教学任务，在行业专家的指导下设计相应的学习项目和学习任务，在教学过程中，实施案例式教学：由教师布置任务、学生自主探索发现及教师演示指导相结合；实施项目化实训：以任务为驱动，基于现代工业控制自动化的要求，将典型工作任务应用于教学中，以项目的方式组织教学，以具体的任务为行动导向；同时在教学过程中还与职业资格认证考试相结合，使学生锻炼了方法能力与社会能力。
并且，学生通过学习完成本课程后能直接进行取证考试，获得相应职业资格证书。
2．课程目标1.1总体目标本课程教学的总目标是使学生在了解和掌握组态软件和触摸屏原理和使用的基础上，培养学生具有较完备的计算机组态软件和触摸屏技术知识、较强的设计能力、拓展能力以及较好的自动化技术设计和实践能力，达到维修电工技师相关要求，为毕业后参与自动化方面的工作及三到五年内达到高级技师水平打下扎实基础。
触摸屏技术在电力行业中的应用有哪些？
触摸屏技术在电力行业中的应用有哪些？一、电力系统运行监控与控制触摸屏技术在电力行业中的一项重要应用是电力系统运行监控与控制。
传统的监控与控制方式往往需要繁琐的操作和复杂的人机交互过程，而触摸屏技术的出现为电力系统运行监控与控制带来了便利。
通过触摸屏，操作人员可以直观地查看电力系统的运行状态、各种参数和报警信息，同时可以通过触摸屏直接进行各种控制操作，提高了操作的便捷性和效率。
二、电力设备故障诊断与维护触摸屏技术在电力设备故障诊断与维护方面也扮演着重要的角色。
传统的故障诊断与维护方式需要依赖于操作人员的经验和专业知识，而触摸屏技术的运用可以使得故障诊断和维护工作更加简便和高效。
通过触摸屏，操作人员可以快速查找到需要维护的设备，同时可以直观地了解设备的运行状态和故障信息，进而准确诊断故障原因并进行相应的维修操作。
三、电力系统数据分析与优化触摸屏技术在电力系统数据分析与优化方面也具有广泛的应用。
电力系统中涉及到大量的数据，传统的数据分析和优化方式需要通过复杂的计算和分析方法，而触摸屏技术的运用可以使得数据分析和优化工作变得更加直观和高效。
通过触摸屏，操作人员可以快速查看和分析电力系统的各种数据指标，从而找出潜在的问题和隐患，并根据分析结果进行相应的优化措施，提高电力系统的运行效率和经济性。
四、智能电力查询与管理触摸屏技术在智能电力查询与管理领域也表现出了巨大的潜力。
传统的电力查询和管理方式需要通过纸质文件和复杂的查询系统，而触摸屏技术的运用可以使得电力查询和管理更加简化和便捷。
通过触摸屏，用户可以直观地查询和管理电力数据、电费信息以及电力使用情况，同时可以进行电力定制查询和智能控制，满足用户的个性化需求，提高电力使用的便捷性和智能化水平。
总之，触摸屏技术在电力行业中的应用范围广泛，不仅提高了电力系统的运行效率和可靠性，同时也极大地方便了操作人员的工作和用户的使用体验。
随着科技的不断发展和创新，相信触摸屏技术在电力行业中的应用将会越来越广泛。
维修电工技师技PLC触摸屏人机界面应用介绍2
维修电工技师技能操作PLC 触摸屏人机界面应用解析一、概述在工业自动化控制系统中，可编程序控制器PLC 已成为主流控制设备之一。
其可靠性、实用性、可操作性及功能扩展性在当代工业自动化控制领域中都已得到广泛的证明和认可。
在发达的工业国家，PLC 已广泛应用于所有的工业部门。
随着PLC 性能价格比的不断提高，应用范围也不断扩大。
它不仅早已取代传统的继电控制系统，还不断地发展和完善。
相继配套的输入输出智能化终端和软硬件设备应有尽有。
如能合理搭配不仅可省却很多成本费用还可带来维护上的方便，并且让自动化控制更有效率和准确可靠。
如果接100个灯的控制开关，传统的电工会告诉你需放101根线。
而利用现在的PLC 、现场总线、触摸屏等智能化的产品和组态软件则仅需放“二根线”，即所谓RS —485通讯线能够连接所有的现场远程工控设备。
最简单的例子就是一根串行通讯线连接一个触摸屏和一个PLC 能构成一个完整的逻辑控制系统。
不仅省却了大量的控制输入部分的连接线及远程工控设备的连接控制线还大大缩小了控制箱的体积及省却面板按鍵和指示灯。
在触摸屏上设置按钮开关、指示灯和输出设备的模拟动画，使PLC 的输入点数大大减少，硬件成本大大降低。
使用配套的组态软件编程，使设备更新、控制方式改变变得更加容易。
触摸屏上的按钮、指示灯及输出设备动画通过组态软件编程后下载到PLC 即构成所谓的人机界面。
通过触摸屏上的触摸检测装置和触摸屏控制器定位系统，按鍵开关及其动画动作直接对应PLC 中的软继电器的物理地址，控制也相当方便。
触摸屏具有坚固耐用和节省空间的优点并符合工业化生产环境要求，触摸屏上的图形和数字信息直接来自于现场的控制设备，人和机器的交流变得很直观。
人机界面具有很强的通信功能，配备有多个通信接口，使用各种通信接口和通信协议，无需人工干预或编程，只要知道该用何种接口，人机界面就能自动与各主要生产厂家的PLC 通信，还可以与运行组态软件的计算机通信。
专业技能训练(触摸屏)
触摸屏随着使用电脑作为信息来源的与日俱增，触摸屏以其易于使用、坚固耐用、反应速度快、节省空间等优点，使得系统设计师们越来越多的感到使用触摸屏的确具有具有相当大的优越性。
触摸屏出现在中国市场只有短短的几年时间，这个新的多媒体设备还没有为许多人接触和了解，包括一些正打算使用触摸屏的系统设计师，还都把触摸屏当作可有可无的设备，从发达国家触摸屏的普及历程和中国多媒体信息业正处在的阶段来看，这种观念还具有一定的普遍性。
工作原理首先用手指或其它物体触摸安装在显示器前端的触摸屏，然后系统根据手指触摸的图标或菜单位置来定位选择信息输入。
触摸屏由触摸检测部件和触摸屏控制器组成；触摸检测部件安装在显示器屏幕前面，用于检测用户触摸位置，接受后送触摸屏控制器；而触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息，并将它转换成触点坐标，再送给CPU，它同时能接收CPU发来的命令并加以执行。
主要类型按照触摸屏的工作原理和传输信息的介质，把触摸屏分为四种，它们分别为电阻式、电容感应式、红外线式以及表面声波式。
触摸屏利用压力感应进行控制。
电阻触摸屏：主要部分是一块与显示器表面非常配合的电阻薄膜屏，这是一种多层的复合薄膜，它以一层玻璃或硬塑料平板作为基层，表面涂有一层透明氧化金属（透明的导电电阻）导电层，上面再盖有一层外表面硬化处理、光滑防擦的塑料层、它的内表面也涂有一层涂层、在他们之间有许多细小的（小于1/1000英寸）的透明隔离点把两层导电层隔开绝缘。
当手指触摸屏幕时，两层导电层在触摸点位置就有了接触，电阻发生变化，在X和Y两个方向上产生信号，然后送触摸屏控制器。
控制器侦测到这一接触并计算出（X，Y）的位置，再根据模拟鼠标的方式运作。
这就是电阻技术触摸屏的最基本的原理。
电阻式触摸屏性能特点：①它们都是一种对外界完全隔离的工作环境，不怕灰尘、水汽和油污；②可以用任何物体来触摸，可以用来写字画画，这是它们比较大的优势；③电阻触摸屏的精度只取决于A/D转换的精度，因此都能轻松达到4096*4096。
触摸屏培训教材
培训教材讲义触摸屏典型应用一.触摸屏简介随着计算机技术的普及，在20世纪90年代初，出现了一种新的人机交互作用技术--触摸屏技术。
利用这种技术使用者只要用手指轻轻地碰计算机显示屏上的图符或文字就能实现对主机操作，这样摆脱了键盘和鼠标操作，使人机交互更为直截了当。
因此，触摸屏技术已成为当前最简便的人机交流的输入设备。
它赋予了多媒体以崭新的面貌，是极富吸引力的全新多媒体交互设备。
随着多媒体信息查询的与日俱增，系统设计师们越来越多地谈到触摸屏具有坚固耐用，反应速度快，节省空间，易于交流等许多优点。
触摸屏在我国的应用范围非常广阔，主要是公共信息的查询：如电信局、税务局、银行、电力等部门的业务查询；城市街头的信息查询；博物馆、美术馆的资料查询；机场车站的航班，车次查询；此外应用于领导办公、工业控制、军事指挥、电子游戏、点歌点菜、多媒体教学、房地产预售、机票/火车票预售等。
将来，触摸屏还要走入家庭。
随着城市向信息化方向发展和电脑网络在国民生活中的渗透，信息查询都以触摸屏——显示内容可触摸的形式出现。
触摸屏的基本原理是用手指或其它物体触摸安装在显示器前端的触摸屏时，所触摸的位置（以坐标形式）由触摸屏控制器检测，并通过接口（如RS-232串行口）送到CPU。
从而确定输入的信息。
触摸屏系统一般包括两个部分：触摸屏控制器（卡）和触摸检测装置。
触摸屏控制器（卡）的主要作用是从触摸点检测装置上接收触摸信息，并将它转换成触点坐标，再送给CPU，它同时能接收CPU发来的命令并加以执行。
触摸检测装置一般安装在显示器的前端，主要作用是检测用户的触摸位置，并传送给触摸屏控制卡。
二.触摸屏种类及其原理触摸屏从低档向高档逐步升级和发展：从电阻式、红外线式走向电容感应式和表面声波式。
现将各种类型的触摸屏介绍如下。
1.表面声波式触摸屏表面声波触摸屏的触摸屏部分是一块强化玻璃板，安装在显示器屏幕的前面。
玻璃屏的左上角和右下角各固定了竖直和水平方向的超声波发射换能器，右上角则固定了两个相应的超声波接收换能器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（电工技师培训资料）触摸屏及应用触摸屏全称叫做触摸式图形显示终端，是一种人机交互装置，故又称人机界面。
触摸屏是在显示器屏幕上加了一层具有检测功能的透明薄膜，使用者只要用手指轻轻地碰触摸屏上的图符或文字，就能实现对主机操作和信息显示，人机交互更为简捷方便。
6、1触摸屏的作用与功能触摸屏一般通过串行接口与个人电脑、PLC以及其他外部设备连接通讯、传输数据信息，由专用软件完成画面制作和传输，实现其作为图形操作和显示终端的功能。
在控制系统中，触摸屏常作为PLC输入和输出设备，通过使用相关软件设计适合用户要求的控制画面，实现对控制对象的操作和显示。
目前市场触摸屏的种较多，如三菱公司的GOT系列、松下公司生产的GT系列、OMRON公司NT系列等。
它们的原理和使用方法大同小异，这里以三菱公司生产的F940GOT-SWD/LWD-C/E型为例（以下简称GOT），介绍其应用方法。
另外，文中提到的DU（Digital Unit）泛指数字单元装置,也包括GOT.6.1.1各部分名称及功能图6-1所示为F940 GOT触摸屏外形。
图6-1 触摸屏外形触摸屏正面板如图6-1a）所示，①为触摸显示屏幕，由320-240像素组成，可显示字符串：20字×15行/全角，字符种类包括英文字母、数字、符号、汉字等。
触摸屏背面板如图6-1b）和 6-1c）所示，②为GOT电源和接地配线端子。
③为PM-20BL型电池，用于保存采样数据、报警记录及当前时间，画面数据保存，内置闪存时不需要电池。
④为扩展接口，用于同F940GOT-40UMB型数据传送适配器连接，将画面数据保存在EPROM中。
⑤为RS232C连接器，用于同PLC或微型计算机的RS-232口连接传送数据，也用于多个GOT单元连接或同条形阅读器、打印机的通信。
⑥是RS422连接器，用于PLC连接或多个GOT单元连接。
6.1.2F940GOT触摸屏与外围单元的连接1、触摸屏电源连接GOT的供电有两种方式，即由可编程控制器的24DC电源供电或独立外部电源供电。
将GOT背面上的电源端子与相应的DC24V电源连接，电路分别如图6-2和6-3所示。
图6-2 由FX系列PLC的24V DC供电2、触摸屏与个人电脑的连接图6-4所示为GOT与个人电脑连接，图中，①为F940GOT；②为个人电脑，③为电缆FX-232CAB-1。
图6-3 单独外部24V DC供电图6-4 GOT与个人电脑连接3、触摸屏与PLC连接图6-5所示为GOT与PLC连接，图6-5a）表示与FX1、FX2、FX2C、A系列PLC连接；图6-5b）表示与与FX O、FX OS、FX ON、FX2N、FX2NC系列PLC连接。
①为F940GOT，②为电缆FX-40DU-CAB（3m）或FX-50DU-10M（10m），③为FX-50DU-CAB（3m），FX-50DU-CABO（3m）或fx-50du-cabo-10m（1m），FX-50DU-CABO（10m），FX-50DU-CABO-20M（20m），FX-50DU-CABO-（30m）。
④为FX1、FX2、FX2C系列PLC，⑤为FX O、FX OS、FX ON、FX2N、FX2NC系列PLC。
图6-5 GOT与PLC连接a)和b) 连接示意图； c）FX-50DU-CABO连接电缆4、触摸屏与个人电脑和PLC连接GOT有两个串口，GOT的RS232C接口与个人电脑连接，RS422接口与PLC连接，在个人电脑上可以使用画面创建软件实现与GOT的数据传输，也可以使用PLC编程软件，穿越GOT读写PLC程序，给设计调试带来极大方便。
另外多个GOT的连接，GOT与其他PLC如SYSMAC、FLEX-PC等的连接，请参阅其他相关资料。
正确连接电缆后，有关通讯参数有设计可以在画面制作软件或GOT本体上完成。
相关内容在后面的章节叙述。
6.1.4 GOT触摸屏的功能模式GOT触摸屏有6种模式，操作人员可以通过选择相应模式使用其各个功能。
模式及对应的功能如表6-1所示。
6.1.5 F940GOT 的操作系统设置1、启动启动是指从打开GOT 电源到相应模式的过程，GOT 启动流程如图6-6所示。
2、系统设置1）运行环境设置操作 运行环境设置对GOT 运行来说是非常重要的初始设设置。
在连接通电源的同时按住屏幕画面的左上角或从主菜单的其他模式中来图6-6 GOT启动流程选择，显示动作环境设定画面。
在安全功能下，为保护画面会注册密码，用户进入时必须输入正确的密码，才能进入动作环境设置画面。
操作步骤如图6-7所示。
图6-7 进入动作环境设置图6-8 语言设置画面2）运行环境设置（1）系统语言设置。
设置系统画面和出错信息显示的语言和设置用户画面显示，语言设置画面如图6-8所示。
（2）PLC类型设置。
设置画面如图6-9所示。
选择一个与GOT相连的PLC类型；选择连接方式，如通过RS-232CGOT直接连接到PLC中的编程端口，通过一个链接端口（链接模块）进行RS422通信或GOT通过一个链接模块进行RS232C通信；设置DST站号#（初始值为00）；设置GOT站号#（初始值为00）。
显示内容随站号不同而不同。
图6-9 PLC类型设置画面（3）串行通讯口参数设置。
为GOT与外部设备的串口通讯设置参数。
初始画面如图6-10所示。
（4）设置开机画面显示时间。
画面如图6-11所示，以秒为单位设置开机画面显示的时间，用画面底部显示的小键盘键入。
若显示时间设为“0”则电源打开后即可显示一个用户画面模式下的界面。
一般FX系列设置为1s以上，A系列设置为4s以上。
图6-11 标题设置画面图6-10串行通讯口参数设置（5）设置主菜单调用键。
设置主菜单调用键画面如图6-12所示，菜单调用键为网格型，初始位于左边。
画面的四个角中可以选择两个位置。
调用键的功能是由用户模式画面转至选择模式画面。
未设定菜单调用键时，只支持用户画面模式，为了显示主菜单，要在打开电源的同时按住屏幕左上角并保持1s 以上。
（6）设定时钟。
图6-13所示为时间开关设置窗口，该时间是采样模式和报警模式中使用的时间。
按下“日期”、“时间”蓝节，用画面底部十键小键盘键入数字，按ENT 键接受。
图6-12 主菜单调用设置画面 图6-13 时钟设置画面（7）设置背光关闭时间。
图6-14所示为设置背光关闭时间设置画面。
按下“关闭时间”栏，用画面底部小键盘输入数字，然后按ENT 键。
注意要启动背光关闭功能，还需将系统信息的特定控制位设置为ON 。
如果在该设定时间期限内触摸屏无操作，背光灯将自动关闭，一旦操作时则又点亮。
（8）蜂鸣器声响开/关设置。
图6-15所示为当键操作或发生错误时蜂鸣器是否发声的功能设置窗口。
触摸选择“蜂鸣器ON ”则发声，触摸选择“蜂鸣器OFF ”则不发声。
图6-14 背光关闭时间设置画面 图6-15蜂鸣器开/关设置画面（9）液晶对比度设置。
图6-16所示为对比度设置画面,有15个等级可以设定.按 键时，LCD 对比度变低，按 键时LCD 对比度变高，初始对比度处于中间值。
（10）清除用户数据。
图6-17所示为用于清除GOT 中存储数据的画面。
选择“是”，会显示“现在清除用户数据”，显示“没有显示画面”，则表示数据已经清除。
此后自动选择用户画面模式。
[设置背光] 关机时间 10分 [蜂鸣器]蜂鸣器ON蜂鸣器OFF图6-16液晶对比度设置画面图6-17清除用户数据画面（11）辅助设定。
图6-18为辅助设定画面，触摸选择确定初始画面号写入否。
图6-18 辅助设定画面6．2 FX-PCS-DU-WIN-C/E软件使用FX-PCS-DU-WIN-C/E是三菱GOT系统触摸屏的专用编辑软件（C/E分别表示中文版/英文版），以下简称DU-WIN，它可以完成屏幕画面设计、GOT与DU-WIN 之间数据传输、文件打印、采样数据、报警记录等功能。
触摸屏可以显示DU-WIN编辑的各种部件，主要包括显示部件、数据显示部件、数据传输部件、画面切换部件等；可显示实线、矩形、多边形、圆、圆弧、扇形，以及由它们构成的各种图案等等；操作可以通过PLC或触摸手本身完成。
6.2.1部件清单表6-4所列为显示部件，用来在指定位置以指定大小显示图符和数据；表6-5为数据显示部件，用来设置或显示PLC中相应元件的内容；表6-6为数据传输部件；表6-7为用于画面切换控制的画面部件。
续表表6-5 数据显示部件面设置的部件为所有画面共享。
对于个别画面来说，只有当前显示画面上的部件功能有效。
6.2.2 DU/WIN软件窗口功能1、DU/WIN应用主窗口启动DU/WIN，在新建或打开文件后，显示如图6-19所示的DU/Win应用主窗口其中各部分名称简要说明如下。
图6-19 DU/WIN应用主窗口1）标题栏显示当前所编辑文件的名称。
2）菜单栏用于命令选择的菜单，显示菜单项与激活的窗口和系统状态有关。
3）项目类型显示显示项目设置窗口，设置的DU类型和可编程控制器名称等。
4）画面列表显示显示画面代号、名称和储存容量。
5）画面屏幕窗口显示所选择的，进行编辑的画面。
6）坐标显示鼠标处在激活的DU画面窗口中的位置，以DU屏幕左上角为坐标的“0.0”点。
7）文件设置工具框修改屏幕窗口中文件的大小、颜色以及屏幕背景色。
8）显示文件工具窗以按钮等形式显示文件，用于创建画面。
9）工具栏以按钮形式显示常用命令、文件和部件设置工具。
2、菜单功能及操作菜单是指菜单栏中用来选择创建和数据管理的命令，用来对文件（部件）进行编辑、显示等操作用的。
图6-21所示为启动DU-WIN软件的初始显示窗口，在主菜单栏中，用鼠标指向[文件]则出现下拉菜单。
若要新建一个文件，点选[新建]，出现图6-22所示项目设置窗口，分别在“终端”、“PLC系统”、“DU系统语言”栏中选择相应的DU，PLC型号和DU系统语言（注意：相关选择一定要与实际终端品牌型号、PLC类型一致）。
图6-21 初始启动[文件]菜单操作图6-22 项目设置窗口若要打开已有文件，点选[打开]，出现图6-23所示文件打开窗口，选择要打开的文件。
DU中常用文件格式后缀名和含义为，DUP表示由DU/WIN保存的文件类型，DUA表示以十六进制保存的文件，GDT表示由DOS版本画面软件创建的文件。
图6-23 文件打开窗口图6-24所示为画面列表窗口，其中[新建]按钮来添加屏幕画面编号、画面名称和属性；[删除]按钮用来删除画面表中选定的用户画面；[顶部]按钮用来修改已有画面编号、名称、背景色，安全保护等级、画面重叠顺序。
其中安全保护的等级由低到高为0～15，等级为0，视为无保护设置；[画面]按钮用来选定和打开画面；[部件]按钮用来打开所选画面中的部件列表窗口，对所列部件进行插入、编辑、删除；[键]按钮用来进入指定画面中触摸键的编辑窗口。
