烽火S2200_POE交换机配置
poe交换机配置命令
* Copyright (c) 2000-2009 by FiberHome Networks Co., Ltd. *
************************************************************
* FHN USP (R) Software for S2200ME-PAF *
* *
* Version 4.03 *
gate 172.16.200.1 (配置网关)
quit
inter eth 1 （进入交换机1口）
pvid 1
loop-check diable (关闭环路检测功能）
quit
dot1q ingress-filter enable （指示交换机各个接口使能IEEE802.1Q 入过滤功能）
telnet 1可用Console线连接至交换机的Console口后，进入电脑系统超级终端进行登陆.登陆界面如下：
************************************************************
mem 1 ta （将交换机端口1口打标记）
quit
inter vlan 4071
mem 1 ta
quit
syst （进入系统模式)
mana vlan 4071 （设置管理vlan）
ip add 172.16.200.25/22 (配置交换机的ip地址/交换机的子网掩码位数)
telnet 192.168.2.1进入交换机，再逐行输入如下内容：
admin
12345
conf
hostname ZHY-GZQ-FuMinXiaoQu-LouDing （更改交换机名称）
烽火网络POE交换机开通配置说明
烽火POE交换机通过console线进行配置，把console线网线一头插到交换机CON配置口，一头接串口转USB线，再把USB线那头插电脑U口，打开windows系统开始菜单——附件——通讯——超级终端，在超级终端里新建一个连接，选择相应的com口，然后参数设置调为默认，如图：点确定，就可以连接交换机了，输入用户名admin，密码12345，就登陆到交换机配置界面了，默认是在#号特权模式，然后输入以下命令进行配置：S2200ME-PAF#S2200ME-PAF#config （进入全局配置模式）S2200ME-PAF(config)#S2200ME-PAF(config)#hostname HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE （给交换机命名，不同地点的根据需要修改名字）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int vlan 602（创建POE交换机网管vlan602，进入vlan配置模式，网管vlan这个数据都是移动提供）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-602)#member 25-26 tagged （将上行口加入到POE交换机网管vlan里，这样才能从上层设备管理到本交换机，25-26表示25到26口，这里是24口交换机，25、26口作为上联口，随便接哪个都可以上联，所以这里把两个口都配上，tagged表示此口只接收带有vlan标记的帧）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-602)#q （quit退出vlan配置模式）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int e 25 （进入上联口25口进行配置）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-eth-25)#duplex full speed 100 （将接口设置为强制百兆全双工模式，以使能和汇聚交换机百兆光口协商起来）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-eth-25)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int e 26 （在26口上进行同样的配置）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-eth-26)#duplex full speed 100HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-eth-26)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#system （进入系统配置模式）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-system)#ip address 10.13.21.2 255.255.255.224（设置交换机管理IP地址和掩码，这个数据也是移动给分配）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-system)#manage vlan 602（设置交换机网管vlan，就是前面配置的602）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-system)#gateway 10.13.21.1（配置交换机网关地址，指向上级汇聚交换机，同样由移动提供，分配交换机管理IP时就会一起把网关分给你）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-system)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int vlan 1 （进入vlan1）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-1)#no mem 1-26 （将所有接口退出vlan1，因为vlan1一般都不用）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-1)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int vlan 1001（创建AP管理vlan1001，不同热点的AP管理vlan不同，由AP厂家或移动给分配）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-1001)#mem 1-24 untagged （将1-24网口加入到vlan1001中，untagged表示这里接收的是AP发上来的未打vlan标记的帧，进入接口后就将打上vlan1001的标记）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-1001)#mem 25-26 tagged（将上联口加入到vlan1001中，这里是tagged的，因为下联口接收到的帧经过交换机再透传上去时已经是打过vlan标记的了）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-1001)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int vlan 2001（创建AP业务vlan2001，有的地方只需要一个AP管理vlan就行，不需要业务vlan，这个看具体AP数据是如何规划的，咨询AP厂家）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-2001)#mem 1-26 tagged （将所有口加入到业务vlan2001中，并且tagged的）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-2001)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#port 1-24 pvid 1001 （设置下联口pvid为AP管理vlan号1001，即下联口收到AP发过来的未打vlan标记的帧后，就给它打上vlan1001的帧标记，这个和前面的AP管理vlan要对应上）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#port 1-24 pse enable （开启下联口的端口POE供电）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#pse reserved-threshold 20 （新版POE 交换机有一个端口供电功率因子参数设置，这里20是个经验值）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#port 1-24 loop-check vlan 1001 （开启下联口的环路检测功能，检测的vlan是AP的管理vlan1001，这样可以避免工程上有时候网线或AP故障导致成环引起广播风暴，进而使整个热点的AP受影响，开启环路检测后，一旦检测到环路，交换机就会把该端口隔离，不会影响到其它口的业务，注意，环路检测应只在业务口上开启也就是接AP的口，上联口和级联口上不要开启）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE#write file （在特权模式下保存配置，然后按y确认）至此，交换机的开通完成，如果下面已接有AP，可以在#号模式下输入show interface查看接口状态，比如HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE#show interfaceIf Admin Link CurrDpx/Spd CfgDpx/Spd Descr1 UP UP Full/100M Auto/---- ---2 UP UP Full/100M Auto/---- ---3 UP Down ----/---- Auto/---- ---4 UP Down ----/---- Auto/---- ---5 UP Down ----/---- Auto/---- ---6 UP Down ----/---- Auto/---- ---7 UP Down ----/---- Auto/---- ---8 UP Down ----/---- Auto/---- ---9 UP UP Full/100M Full/100M ---10 UP Down ----/---- Full/100M ---第一列是端口号，第二列是端口逻辑管理状态，默认全部是up状态的，第三列是端口物理链路状态，第二列第三列上都显示up才表示端口开起来了，如果第三列是down，就没有接设备或没协商起来。
S2200ME-PAF交换机配置说明(24+2新)
笔记本电脑地址设置192.168.2.2 255.255.255.0以八口交换机为例：网线连接8口交换机的ETH口电脑左下角开始-运行输入cmd 回车c:\users\administrator\telnet 192.168.2.1 （回车重点是telnet 的输入）登录设备或者直接使用串口线的方式连接登录后userneme：adminpassword：12345S2200ME-PAF#configS2200ME-PAF（config）#inter vlan 1000 定义管理VLAN以及业务VLAN 命令S2200ME-PAF(config)#system 进入系统模式*S2200ME-PAF(config-system)#ip add 10.0.0.2/24 *定义交换机带内管理地址*S2200ME-PAF(config-system)#gate 10.0.0.1 *定义网关*S2200ME-PAF(config-system)#man vlan 1000 *定义管理vlan*S2200ME-PAF（config）#inter eth 1 进入一号端口S2200ME-PAF(config-eth-1)#pse enable 端口开启供电模式，连接APS2200ME-PAF(config-eth-1)#join vlan X tag 用户上网业务VLANS2200ME-PAF(config-eth-1)#join vlan X untag AP管理VLANS2200ME-PAF(config-eth-1)#pvid X AP管理VLAN……1-7口若下挂AP，配置一样透传管理VLAN 即可。
S2200ME-PAF（config）#inter eth 9 进入九号端口（一般把9口作为上联出口）S2200ME-PAF(config-eth-9)#join vlan X - X tag 透传所有VLAN，即为Trunk模式，无PVID 可批量加VLANS2200ME-PAF(config-eth-9)#loop-check disable 上联口环回检测关闭若16口或者24口交换机配置情况略同，只是端口上的区别，一般建议将设备最后的端口作为上联口（切记上联端口要关闭环回检测功能）S2200ME-PAF（config）#inter eth 17或者25S2200ME-PAF(config-eth-X)#join vlan X - X tag 标记模式，即为Trunk模式，无PVID S2200ME-PAF(config-eth-X)#loop-check disable 上联环回检测关闭若设备无需配置管理地址及管理VLAN等，使用默认的配置开通业务时，只需要将所有端口的供电功能开启即可，如下三条命令：S2200ME-PAF（config）#port 1 – 24 Pse enable 批量开启端口供电功能S2200ME-PAF(config-eth-X)#loop-check disable 上联环回检测关闭S2200ME-PAF#show inter 查看所有端口是否up/up 查看端口工作S2200ME-PAF#write file 保存设备S2200ME-PAF（config）#erase startup 清空设备配置S2200ME-PAF（config）#q 退出S2200ME-PAF#reboot 重启设备S2200ME-PAF#show loop-check 查看设备环回检测状态LoopCheck Action : auto-recover 环回检测后的动作自动(即有环形成关闭，环路解除后开启)LoopCheck AutoCheckTime : 600 环回检测的时间600 秒600秒对端口检测一次，有即关闭，反之则开启LoopCheck Trap : disable。
F-Engine+S2200ME-PAF电信级以太网交换机安...
2.2 S2216ME-PAF外观结构 ..................................................................................... 6 2.2.1 S2216ME-PAF整机视图 .......................................................................... 6 2.2.2 前面板....................................................................................................... 7
插表目录........................................................................................................ IV
前 言..............................................................................................................V
华为中兴烽火交换机配置加组播配置

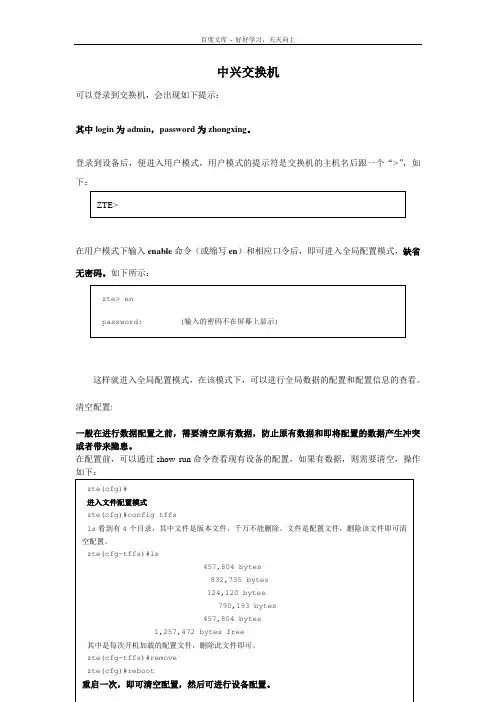

中兴交换机可以登录到交换机，会出现如下提示：其中login为admin，password为zhongxing。
