光波分复用系统的基本原理
第八章 光波分复用系统
8.2.3 WDM系统波长规划
表8-4 32通路DWDM系统中心频率
序号 1 2 3 …… 标称中心频率（THz） 标称中心波长（nm） 192.10 192.20 192.30 …… 1560.61 1559.79 1558.98 ……
30
31 32
195.00
195.10 195.20
37
8.1 波分复用原理
提高光纤通信系统的容量的方法包括时分复用（ TDM ）、 波分复用（WDM）、空分复用（SDM）、模分复用（MDM） 和极化复用（PDM）等 最常见的 TDM 方法的主要缺点是当电信号的传输速率达 到较高等级（如10Gbit/s或更高时），对于光器件（如激光 器和调制器）的开关速率等性能要求较高，实现难度较大， 同时光纤中的色散和非线性等也限制了调制信号的速率。 波分复用（ WDM ）为代表的多信道光纤通信系统成为实 现大容量传输的主要技术方案之一。
图8-2 双纤单向传输WDM系统 可以方便地分阶段动态扩容，可以根据实际业务量的需要
15 逐步增加波长来实现扩容，是目前最主要的应用形式。
8.1.2 WDM系统的应用形式
λ1
Tx1
复 用
Txn
λn
器
λ1······λ1n
解 复 用 器
λ1
Rห้องสมุดไป่ตู้1
λn
Rxn
λn+1
光纤放大器 解 复 用 器
复
Rxn+1
第8章 光波分复用系统
本章要点
本章主要介绍以波分复用（WDM）为代表的多 信道光纤通信系统及其关键技术，以及光时分复用 （OTDM）技术原理。
2
WDM系统和SDH系统的关系
在光网络传送层的关系：WDM系统与SDH系统均属于传送网 层，二者都是建立在光纤传输媒质。SDH系统是在电通道层上 进行的复用、交叉连接和组网，而WDM系是在光域上进行的复 用、交叉连接和组网。 对承载信号复用方式的区别：SDH是基于单波长（一根光纤 传输一个波长光路）的时分复用（TDM）系统；WDM技术在一根 光纤中同时传输不同波长的多个光载波信号，为FDM系统，充 分利用光纤带宽资源，增加系统传输容量。 信号的光接口标准：SDH设备的光接口符合ITU-T G.957和 G.691建议，该标准对工作中心波长没有特别规定。在WDM系统 中，光接口必须满足ITU-T G.692建议。该建议规定了每个光 通路的参考频率、通路间隔、标称中心频率（即中心波长）、 3 中心频率频率偏差等参数。
光波分复用的基本原理
光波分复用的基本原理光波分复用（Wavelength Division Multiplexing，WDM）是利用多个不同波长的光信号在一根光纤中传输的技术。
它是一种高效、高速的光通信方式，可以提高光纤通信的容量和速度。
WDM技术是通过将多个信号分别调制成不同波长的光信号，然后将这些光信号合并在一根光纤中传输，最后再将这些信号通过波分复用器（WDM器）进行分离，达到同时传输多个信号的目的。
本文将详细介绍WDM的基本原理及其应用。
一、WDM的原理WDM的基本原理是利用不同波长的光信号在一根光纤中传输，这些光信号可以同时传输，并且不会相互干扰。
WDM具体实现过程可以分为三个步骤：波长选择、光信号的多路复用、光信号的分路解复用。
1.波长选择在WDM中，每个光通道都有一个不同的波长，因此需要选择合适的波长区间。
一般来说，波长区间可以是常见的几个光纤谱段，例如1320~1360nm、1460~1625nm，或者是更小的波长间隔，如0.4nm、0.8nm或1.6nm。
2.光信号的多路复用当多个不同波长的光信号传递到一个单一光纤中时，它们会相互影响并干扰对方。
因此必须将它们在合适的位置上合并成单一的光束，这个过程称为多路复用。
在多路复用的过程中，需要用到一系列光学器件，例如：波分复用器（WDM器）、光衰减器、滤波器、耦合器、放大器、修补器、反射器等。
3.光信号的分路解复用在传输结束后，需要将合成的光信号恢复成原始的多个信号，这个过程称为分路解复用。
分路解复用的关键是在合适的位置上使用波分复用器（WDM器），将多个信号根据波长进行区分并进行分离。
分离后，可以通过调制解码等方法将信号恢复成原始数据。
二、WDM的应用WDM技术在光通信领域中的应用广泛，以下列出几个主要应用：1. 宽带网宽带网是一种将多种网络服务集成在一起的网络。
WDM技术可以在该网络中提供高达10Gbps的带宽，满足不同用户对网络传输速率、稳定性等方面的需求。

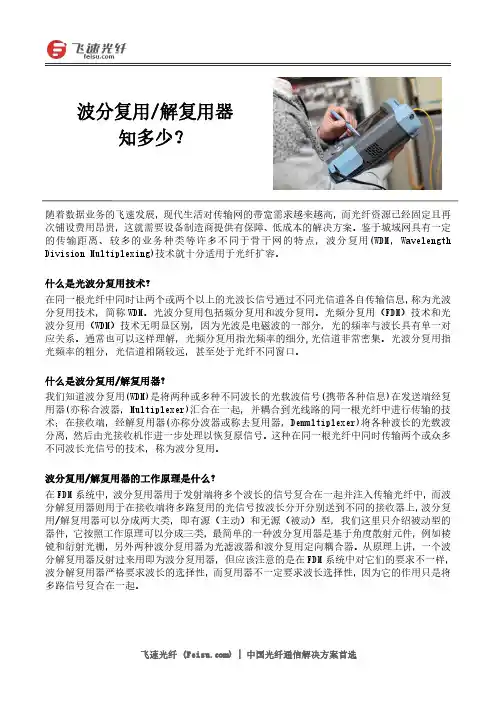

波分复用／解复用 知多少
波分复用/解复用器知多少？随着数据业务的飞速发展，现代生活对传输网的带宽需求越来越高，而光纤资源已经固定且再次铺设费用昂贵，这就需要设备制造商提供有保障、低成本的解决方案。
鉴于城域网具有一定的传输距离、较多的业务种类等许多不同于骨干网的特点，波分复用(WDM，Wavelength Division Multiplexing)技术就十分适用于光纤扩容。
什么是光波分复用技术？在同一根光纤中同时让两个或两个以上的光波长信号通过不同光信道各自传输信息，称为光波分复用技术，简称WDM。
光波分复用包括频分复用和波分复用。
光频分复用（FDM）技术和光波分复用（WDM）技术无明显区别，因为光波是电磁波的一部分，光的频率与波长具有单一对应关系。
通常也可以这样理解，光频分复用指光频率的细分,光信道非常密集。
光波分复用指光频率的粗分，光信道相隔较远，甚至处于光纤不同窗口。
什么是波分复用/解复用器？我们知道波分复用(WDM)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器(亦称分波器或称去复用器，Demultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。
这种在同一根光纤中同时传输两个或众多不同波长光信号的技术，称为波分复用。
波分复用/解复用器的工作原理是什么？在FDM系统中，波分复用器用于发射端将多个波长的信号复合在一起并注入传输光纤中，而波分解复用器则用于在接收端将多路复用的光信号按波长分开分别送到不同的接收器上，波分复用/解复用器可以分成两大类，即有源（主动）和无源（被动）型，我们这里只介绍被动型的器件，它按照工作原理可以分成三类，最简单的一种波分复用器是基于角度散射元件，例如棱镜和衍射光栅，另外两种波分复用器为光滤波器和波分复用定向耦合器。
从原理上讲，一个波分解复用器反射过来用即为波分复用器，但应该注意的是在FDM系统中对它们的要求不一样，波分解复用器严格要求波长的选择性，而复用器不一定要求波长选择性，因为它的作用只是将多路信号复合在一起。

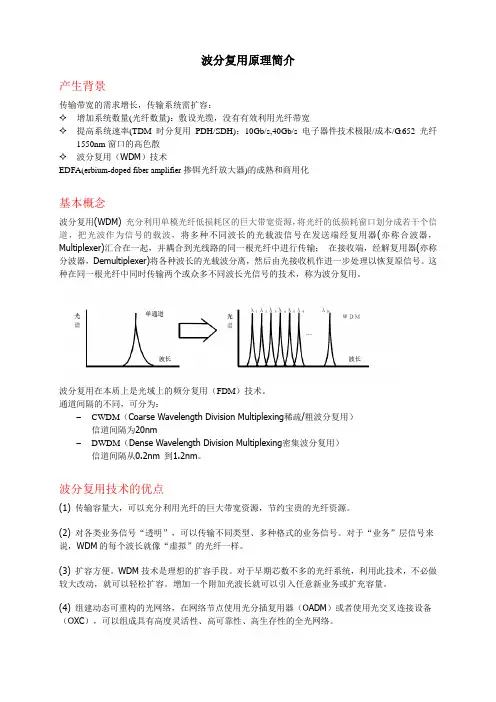

WDM基本原理简介
波分复用原理简介产生背景传输带宽的需求增长，传输系统需扩容：✧增加系统数量(光纤数量)：敷设光缆，没有有效利用光纤带宽✧提高系统速率(TDM时分复用PDH/SDH)：10Gb/s,40Gb/s电子器件技术极限/成本/G.652光纤1550nm窗口的高色散✧波分复用（WDM）技术EDFA(erbium-doped fiber amplifier掺铒光纤放大器)的成熟和商用化基本概念波分复用(WDM)充分利用单模光纤低损耗区的巨大带宽资源，将光纤的低损耗窗口划分成若干个信道，把光波作为信号的载波，将多种不同波长的光载波信号在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输；在接收端，经解复用器(亦称分波器，Demultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。
这种在同一根光纤中同时传输两个或众多不同波长光信号的技术，称为波分复用。
波分复用在本质上是光域上的频分复用（FDM）技术。
通道间隔的不同，可分为：–CWDM（Coarse Wavelength Division Multiplexing稀疏/粗波分复用）信道间隔为20nm–DWDM（Dense Wavelength Division Multiplexing密集波分复用）信道间隔从0.2nm 到1.2nm。
波分复用技术的优点(1) 传输容量大，可以充分利用光纤的巨大带宽资源，节约宝贵的光纤资源。
(2) 对各类业务信号“透明”，可以传输不同类型、多种格式的业务信号。
对于“业务”层信号来说，WDM的每个波长就像“虚拟”的光纤一样。
(3) 扩容方便。
WDM技术是理想的扩容手段。
对于早期芯数不多的光纤系统，利用此技术，不必做较大改动，就可以轻松扩容。
增加一个附加光波长就可以引入任意新业务或扩充容量。
(4) 组建动态可重构的光网络，在网络节点使用光分插复用器（OADM）或者使用光交叉连接设备（OXC），可以组成具有高度灵活性、高可靠性、高生存性的全光网络。

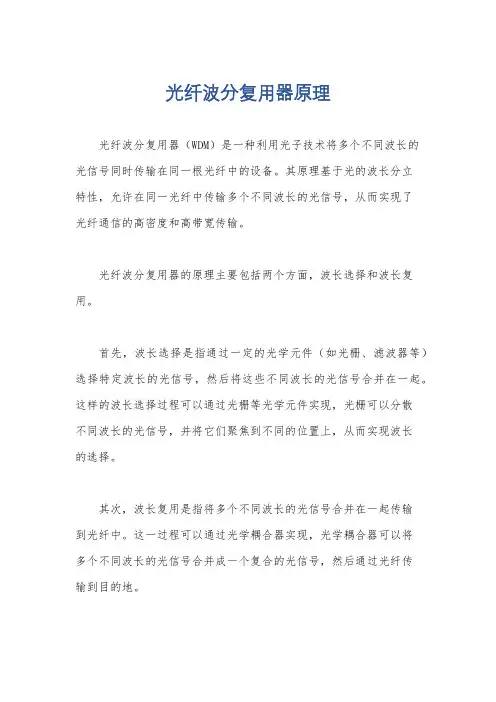

光纤波分复用器原理
光纤波分复用器原理
光纤波分复用器（WDM）是一种利用光子技术将多个不同波长的
光信号同时传输在同一根光纤中的设备。
其原理基于光的波长分立
特性，允许在同一光纤中传输多个不同波长的光信号，从而实现了
光纤通信的高密度和高带宽传输。
光纤波分复用器的原理主要包括两个方面，波长选择和波长复用。
首先，波长选择是指通过一定的光学元件（如光栅、滤波器等）选择特定波长的光信号，然后将这些不同波长的光信号合并在一起。
这样的波长选择过程可以通过光栅等光学元件实现，光栅可以分散
不同波长的光信号，并将它们聚焦到不同的位置上，从而实现波长
的选择。
其次，波长复用是指将多个不同波长的光信号合并在一起传输
到光纤中。
这一过程可以通过光学耦合器实现，光学耦合器可以将
多个不同波长的光信号合并成一个复合的光信号，然后通过光纤传
输到目的地。
总的来说，光纤波分复用器的原理是利用波长选择和波长复用技术，将多个不同波长的光信号合并在一起传输到光纤中，从而实现了光纤通信的高密度和高带宽传输。
这种技术在光纤通信中得到了广泛的应用，极大地提高了光纤通信系统的传输容量和效率。

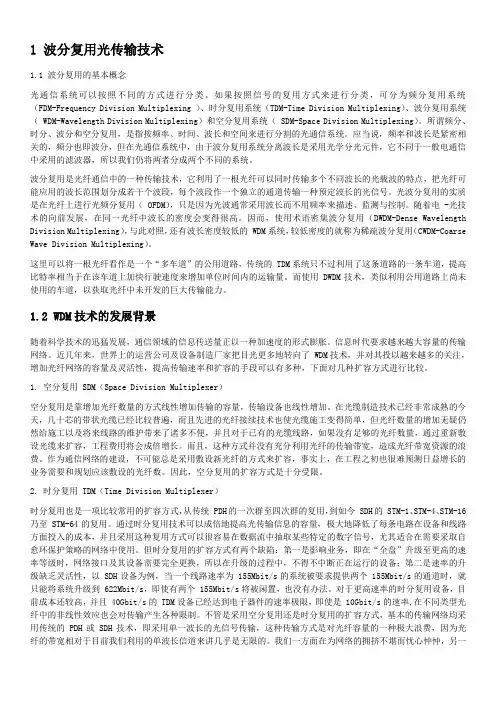

WDM原理
1 波分复用光传输技术1.1 波分复用的基本概念光通信系统可以按照不同的方式进行分类。
如果按照信号的复用方式来进行分类，可分为频分复用系统（FDM-Frequency Division Multiplexing ）、时分复用系统（TDM-Time Division Multiplexing）、波分复用系统（ WDM-Wavelength Division Multiplexing）和空分复用系统（ SDM-Space Division Multiplexing）。
所谓频分、时分、波分和空分复用，是指按频率、时间、波长和空间来进行分割的光通信系统。
应当说，频率和波长是紧密相关的，频分也即波分，但在光通信系统中，由于波分复用系统分离波长是采用光学分光元件，它不同于一般电通信中采用的滤波器，所以我们仍将两者分成两个不同的系统。
波分复用是光纤通信中的一种传输技术，它利用了一根光纤可以同时传输多个不同波长的光载波的特点，把光纤可能应用的波长范围划分成若干个波段，每个波段作一个独立的通道传输一种预定波长的光信号。
光波分复用的实质是在光纤上进行光频分复用（ OFDM），只是因为光波通常采用波长而不用频率来描述、监测与控制。
随着电 -光技术的向前发展，在同一光纤中波长的密度会变得很高。
因而，使用术语密集波分复用（DWDM-Dense Wavelength Division Multiplexing），与此对照，还有波长密度较低的 WDM系统，较低密度的就称为稀疏波分复用（CWDM-Coarse Wave Division Multiplexing）。
这里可以将一根光纤看作是一个“多车道”的公用道路，传统的 TDM系统只不过利用了这条道路的一条车道，提高比特率相当于在该车道上加快行驶速度来增加单位时间内的运输量。
而使用 DWDM技术，类似利用公用道路上尚未使用的车道，以获取光纤中未开发的巨大传输能力。
1.2 WDM技术的发展背景随着科学技术的迅猛发展，通信领域的信息传送量正以一种加速度的形式膨胀。
光纤波分复用980
光纤波分复用980
光纤波分复用（Wavelength Division Multiplexing，简称WDM）是一种光通信技术，通过在光纤中传输多个不同波长的光信号，实现多路复用。
其中，980nm波长是一种常用的波长之一。
980nm波长通常用于光纤放大器的泵浦光源，例如光纤光放大器（EDFA）和拉曼光纤放大器（Raman Amplifier）。
光纤波分复用980技术可以同时传输多个不同波长的光信号，其中包括使用980nm波长的泵浦光源。
光纤波分复用980技术的优点包括高带宽、低损耗、抗干扰能力强等。
它可以提高光纤传输的容量和效率，满足大容量、高速率的通信需求。
同时，使用980nm波长的光纤波分复用技术还可以实现光放大和光信号传输的一体化，简化系统结构，降低成本。
光纤波分复用980技术是一种基于980nm波长的光通信技术，通过多路复用不同波长的光信号，提高光纤传输的容量和效率。
它在光纤放大器等领域有着广泛的应用。
波分复用原理
波分复用原理
波分复用（Wavelength Division Multiplexing，简称WDM）是一种光通信技术，通过同时使用不同波长的光信号来实现多信号的同时传输，从而提高光纤的利用率。
波分复用的原理是基于光的特性，不同波长的光在光纤中传输时可以保持相互独立。
光信号经过光源发射出来后，通过光分波器将不同波长的光分成多个光信号。
这些光信号分别通过光纤传输到目标地点，在目标地点使用光复用器将各个光信号合并为一个整体的光信号。
波分复用技术可以实现在同一根光纤上同时进行多个信号的传输，从而大大提高了光纤的利用率。
通过合理配置不同波长的光信号，可以在光纤上实现大量的信号传输，满足现代通信对于高带宽的需求。
在波分复用系统中，光信号的波长是通过使用合适的光源和光分波器来选择的。
光源通常采用半导体激光器或拉曼激光器，可以发射出特定波长的光。
光分波器则是用来将不同波长的光分割开来，使它们可以在光纤中独立传输。
波分复用技术广泛应用于光纤通信和光网络领域，可以满足高速、大容量、远距离传输的需求。
它在光通信系统中扮演着重要的角色，为现代通信提供了可靠的传输手段。
光纤波分复用技术及WDM工作原理
在WDM系统中理想的光源应能够按照需要调节到不同的波长上。温 度的调节只能实现微调。当这种微调不能使LD工作在需要的波长上时，这 个激光器就不能在WDM系统中应用。如果激光器可调谐，且调谐范围足够 宽，可工作在1550nm窗口任意一个波长上，这样的可调谐激光器就成为 理想的光源。实现宽的调谐范围有以下几种方法。 采用分段式DBR LD 图8.3.2为一个三段式DBR LD的示意图。三段分别为有源段﹑相位段 和布拉格段，各段之间彼此电隔离，并且通过各自独立的电极来提供电流， 三段作为一个整体形成一个光学谐振腔。有源段为高掺杂区，为激光器提 供增益。相位段为无源区，为光波提供相位移。只有那些在谐振腔内往返 一次相位移等于2π的整数倍的光波才能形成震荡。若改变相位段的电流I2， 就改变了相位，也就等效于改变了谐振腔的光学长度，因而改变了谐振波 长。布拉格段也为无源区，电流的改变引起该段材料的有效折射率发生改 neff 变，从而引起布拉格波长的改变。调谐范围可用下式进行计算： neff 其中，为波长调谐范围，neff 为有效折射率的改变量，和neff分别表 示激光器的工作波长和有效折射率。实际中，折射率的最大改变量约为1%， 因此，波长最大可调谐范围在10nm量级。
2. 可作为WDM系统光源的激光器件
WDM系统对激光器有如此严格的要求，那么，如何使LD发射的波长恰 好满足ITU-T的规定呢？我们从半导体激光器的工作原理知道，LD发射的光波 波长范围取决于半导体材料的带隙，而精确的波长则由LD的谐振腔决定。在 设计制作器件时，通过调节DFB LD中布拉格光栅的周期来调节中心波长，使 其工作在规定的波长上。同时由于材料的折射率随着电流和温度的变化而变 化，导致等效腔长发生变化。通过改变电流和温度参数可实现工作波长的精 细调节。但是，调节工作电流无疑会改变激光器的输出功率。实际WDM系统 中常通过微调各个分立的LD的温度来实现波长的调谐。也可将这些分立的LD 集成在一个芯片上，形成激光器阵列。但是，如何将这样的阵列所发出的光 耦合到一根光纤中是一个必须解决的问题。采用阵列波导光栅AWG作复用器， 与激光器阵列集成在一个芯片上，将有可能解决上述问题。关于激光器阵列 以及与AWG集成的研究正在进行之中。
第10章波分复用器
2n 光发射机
n′
双向WDM系统的优点：
可以减少使用光纤和线路放大器的数量。
双向WDM系统的缺点：
其开发和应用相对说来要求较高。 如为了抑制多通道干扰(MPI)，必须注意
光反射的影响、 双向通路之间的隔离、 串扰的类型和数值、 两个方向传输的功率电平值和相互间的依赖性、 光监控信道(OSC)传输、 自动功率关断等， 要使用双向光纤放大器。
第10章 光波分复用器
§10.1 光波分复用技术 §10.2 光波分复用器
问题的提出
电时分复用（TDM）存在的问题：
“电子瓶颈”限制： 10Gb/s→40Gb/s…
光纤色散限制 单波长通信系统远不能有效利用光纤带宽
101 1
signal1
TDM signal
1 1001011
100 1
signal2
1. 波分复用的定义
光波分复用(WDM: Wavelength Division Multiplexing)： 在一根光纤中同时传输多个波长光信号的一项技术.
2. 波分复用的原理
光波分复用的基本原理：
在发送端将不同波长的光信号组合起来（复用）； 并耦合进光缆线路上同一根光纤中进行传输； 在接收端将组合波长的光信号进行分离（解复用），
网络管理系统
光发送机——将来自不同终端的多路光信号分别由光 转发器（OTU）转换为各自特定波长的光信号后，经 光合波器合成组合光信号，再通过光功率放大器（BA） 放大输出至光纤中传输。
光中继放大——采用了增益平坦技术的EDFA（LA） 实现对不同波长光信号的相同增益放大。
光接收机——先由前置光放大器（PA）放大经传输衰 减的主信道光信号，再用分波器从主信道光信号中分 出不同特定波长的光信号。
7.2光波分复用技术
(6) 信道宽度 信道宽度是指各光源之间为避免串扰应具有的波长间隔。
(7) 偏振相关损耗 偏振相关损耗(PDL: Polarization dependent Loss)是指由 于偏振态的变化所造成的插入损耗的最大变化值。
⑦ 美国Qtera 和Qwest: 两个波带4路×10Gb/s和2路×10Gb/s 沿NZDF光纤传输23×105km=2415km, 这个试验虽然WDM路数不 多，但在陆地光缆中却是最长距离。
7.2.3 WDM技术的主要特点
所以双向WDM系统的开发和应用相对说来要求较高，但与 单向WDM系统相比，双向WDM系统可以减少使用光纤和线路 放大器的数量。
3. 光波分复用器的性能参数 光波分复用器是波分复用系统的重要组成部分，为了确保
波分复用系统的性能，对波分复用器的基本要求是： • 插入损耗小 • 隔离度大 • 带内平坦，带外插入损耗变化陡峭 • 温度稳定性好 • 复用通路数多 • 尺寸小等
(1) 插入损耗 插入损耗是指由于增加光波分复用器/解复用器而产生的附 加损耗；
(2) 串扰抑制度 串扰是指其他信道的信号耦合进某一信道，并使该信道传 输质量下降的影响程度，有时也可用隔离度来表示这一程度；
(3) 回波损耗 回波损耗是指从无源器件的输入端口返回的光功率与输入 光功率的比；
(4) 反射系数 反射系数是指在WDM器件的给定端口的反射光功率与入射 光功率之比；
③ 日本富士通(Fujitsu): 128路×10.66Gb/s， 经过C和L波带 （注：C波带为1525～1565nm，L波带为1570～1620nm），用分 布喇曼放大(DRA: Distributed Raman Amplification), 传输距离达 6×140km=840km;
光信息专业实验报告：WDM光波分复用器
光信息专业实验报告：WDM光波分复用器【实验目的和内容】1、了解WDM光波分复用器的工作原理和制作工艺,即熔融拉锥技术。
2、认识WDM光波分复用器的基本技术参量的实际意义，学会测量插入损耗、附加损耗、隔离度、偏振相关损耗等。
3、分析测量误差的来源。
【实验基本原理】1、波分复用技术（WDM）波分复用技术就是在单一光纤内同步传输多个不同波长的光波，让数据传输速度和容量获得倍增，它能充分利用单模光纤的低损耗区的巨大带宽资源。
在发送端经复用器(亦称合波器) 将不同规定波长的光载波汇合在一起，并耦合到同一根光纤中进行传输；在接收端，经解复用器(亦称分波器)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。
图1 波分复用系统图波分复用系统最大的优点是节约光纤。
它将原来需要多对光纤承载的系统复用在一对或一根光纤上传输，大大节约光纤的用量，对于租用光纤的运营商更有吸引力；其次ＷＤＭ系统结合掺铒光纤放大器，大大延长了无电中继的传输距离，减少中继站的数目，节约了建设和运行维护成本；波分复用通道对数据格式是透明的，即与信号速率及电调制方式无关，可以承载多种业务，在现在多业务需求的运营环境下很有竞争力；利用ＷＤＭ技术选路来实现网络交换和恢复，从而可能实现未来透明的、具有高度生存性的光网络。
根据我国实际应用情况，1310/1550nm两波复用扩容系统，980/1550nm、1480/1550nmEDFA 泵浦合波系统，1510/1550nm、1650/1550nm监控信道合波系统的使用都很广泛。
目前多波长波分复用器一般研制的产品都在1550nm区域，这是由于掺铒光纤放大器的需要，也是因为光纤在1550nm区域具有更小的损耗。
一个16路密集波分复用（D WDM）系统的16个光通路的中心频率（或中心波长）如表1所示，信道间隔为100GHz，0.8nm。
表1 16路D WDM 系统的中心频率和中心波长为了确保波分复用系统的性能，对波分复用器件提出的基本要求包括：插入损耗小，隔离度大，带内平坦，带外插入损耗变化陡峭，温度稳定性好，复用通路数多，尺寸小等。
实验6 波分复用(WDM)光纤通信系统实验99
示波器
CMI译码
实验内容：
• 按实验原理图进行电气实验导线、光路连接。 • 开启系统电源，用示波器观察波形。 • 调节两个光接收机的可调电位器(R257、R242)，使输出 波形达到最好。
光发送机 模拟信号输入端口：P203 数字信号输入端口：P202 模拟信号输出端口：P200 数字信号输出端口：P201（IC202）
波分复用器的原理和类型
光波分复用一般应用波长分割复用器和解 复用器(也称合波/分波器)分别置于光纤两端, 实现不同光波的耦合与分离。 光波分复用器的主要类型有熔融拉锥型,介 质膜型,光栅型和平面型四种。
4
波分复用技术的特点和优势：
(1)、充分利用光纤的低损耗波段,增加光纤的传输容量,使一根光纤传送信 息的物理限度增加一倍至数倍。目前我们只是利用了光纤低损耗谱 (1310nm-1550nm)极少一部分,波分复用可以充分利用单模光纤的巨大带 宽约25THz,传输带宽充足。 (2)、具有在同一根光纤中,传送2个或数个非同步信号的能力,有利于数字 信号和模拟信号的兼容,与数据速率和调制方式无关,在线路中间可以灵 活取出或加入信道。 (3)、对已建光纤系统,尤其早期铺设的芯数不多的光缆,只要原系统有功率 余量,可进一步增容,实现多个单向信号或双向信号的传送而不用对原系 统作大改动,具有较强的灵活性。 (4)、由于大量减少了光纤的使用量,大大降低了建设成本、由于光纤数量 少,当出现故障时,恢复起来也迅速方便。 (5)、有源光设备的共享性,对多个信号的传送或新业务的增加降低了成本。 (6)、系统中有源设备得到大幅减少,这样就提高了系统的可靠性。
7
P2 L21 10 log P 12
实验应采取的测量光插入损耗的方法
1310窗口 1310nm 1310窗口
光通信系统中的波分复用技术实验分析
光通信系统中的波分复用技术实验分析光通信系统是现代通信领域的重要技术之一，它利用光纤传输数据，具有大带宽、低损耗和高速率等优势。
在光通信系统中，波分复用技术的应用对于提高通信容量、降低成本具有重要意义。
本文将对光通信系统中的波分复用技术进行实验分析，说明其原理、应用和性能评价等方面的内容。
波分复用技术是指将不同波长的光信号同时传输在同一根光纤上，以实现多信道的传输。
它主要包括光纤光栅、波分复用器和解复用器等关键设备。
在波分复用技术中，光纤光栅起到了关键的作用，它能够实现将不同波长的光信号分散或合并，从而实现多信道通信。
波分复用器和解复用器则用于将多个信道的波长进行复用和解复用，确保信号传输的安全和稳定性。
实验中，我们首先需要搭建波分复用系统的实验平台。
实验平台主要包括光源、光纤、光分路器、波分复用器和解复用器等组成部分。
光源提供光信号的发射，光纤用于光信号的传输，光分路器用于将光信号分成多个信号，波分复用器和解复用器用于实现光信号的复用和解复用。
通过搭建实验平台，我们可以进行波分复用技术的实验。
在实验过程中，我们可以通过改变光信号的波长，观察信号传输的性能和效果。
首先，我们可以测试不同波长的光信号在光纤传输中的损耗情况。
通过测量不同波长的光信号在光纤传输中的衰减情况，我们可以评估波分复用技术在不同波长下的传输性能和稳定性。
其次，我们可以测试不同波长的光信号在解复用器解复用过程中的误码率。
通过测量解复用器解复用出的光信号的误码率，我们可以评估波分复用技术在解复用过程中可能出现的信号损失情况，并对系统进行性能评价。
此外，我们还可以通过改变波分复用器的参数，例如输入光功率、光栅常数等，来观察对信号传输的影响。
通过实验数据的采集与分析，我们可以了解波分复用技术的工作原理和性能特点，为实际应用提供参考依据。
波分复用技术在光通信系统中的应用十分广泛，它能够将不同波长的信号进行复用，提高通信系统的容量和效率，降低通信成本。
波分复用技术
浅议波分复用技术一、波分复用技术的概念波分复用(WDM)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器(亦称分波器或称去复用器，Demultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。
这种在同一根光纤中同时传输两个或众多不同波长光信号的技术，称为波分复用。
系统的设计不同，每个波长之间的间隔宽度也有不同。
按照通道间隔的不同，WDM可以细分为CWDM（稀疏波分复用）和DWDM（密集波分复用）。
CWDM的信道间隔为20nm，而DWDM的信道间隔从0.2nm 到1.2nm。
CWDM和DWDM的区别主要有二点：一是CWDM载波通道间距较宽，因此，同一根光纤上只能复用5到6个左右波长的光波，“稀疏”与“密集”称谓的差别就由此而来；二是CWDM调制激光采用非冷却激光，而DWDM采用的是冷却激光。
冷却激光采用温度调谐，非冷却激光采用电子调谐。
由于在一个很宽的波长区段内温度分布很不均匀，因此温度调谐实现起来难度很大，成本也很高。
CWDM避开了这一难点，因而大幅降低了成本，整个CWDM系统成本只有DWDM的30%。
CWDM 是通过利用光复用器将在不同光纤中传输的波长结合到一根光纤中传输来实现。
在链路的接收端，利用解复用器将分解后的波长分别送到不同的光纤，接到不同的接收机。
二、CWDM技术简介1．CWDM标准制定情况美国的1400nm商业利益组织正在致力于为CWDM系统制定标准。
目前建议草案考虑的CWDM系统波长栅格分为三个波段。
“O波段”包括四个波长: 1290、1310、1330和1350nm，“E波段”包括四个波长: 1380、1400、1420 和1440nm，“S＋C+L”波段包括从1470nm 到1610nm的范围，间距为20nm的八个波长。
光波分复用(WDM)技术
光波分复用(WDM)技术一、波分复用技术的概念波分复用(WDM)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器(亦称分波器或称去复用器，D emultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。
这种在同一根光纤中同时传输两个或众多不同波长光信号的技术，称为波分复用。
通信系统的设计不同，每个波长之间的间隔宽度也有不同。
按照通道间隔的不同，WDM可以细分为CWDM（稀疏波分复用）和DWDM（密集波分复用）。
CWDM 的信道间隔为20nm，而DWDM的信道间隔从0.2nm 到1.2nm，所以相对于DWDM，CWDM称为稀疏波分复用技术。
CWDM和DWDM的区别主要有二点：一是CWDM载波通道间距较宽，因此，同一根光纤上只能复用5到6个左右波长的光波，“稀疏”与“密集”称谓的差别就由此而来；二是CWDM调制激光采用非冷却激光，而DWDM采用的是冷却激光。
冷却激光采用温度调谐，非冷却激光采用电子调谐。
由于在一个很宽的波长区段内温度分布很不均匀，因此温度调谐实现起来难度很大，成本也很高。
CWDM避开了这一难点，因而大幅降低了成本，整个CWDM系统成本只有DWDM的30%。
CW DM是通过利用光复用器将在不同光纤中传输的波长结合到一根光纤中传输来实现。
在链路的接收端，利用解复用器将分解后的波长分别送到不同的光纤，接到不同的接收机。
二、波分复用技术的优点WDM技术之所以在近几年得到迅猛发展是因为它具有下述优点：(1) 传输容量大，可节约宝贵的光纤资源。
对单波长光纤系统而言，收发一个信号需要使用一对光纤，而对于WDM系统，不管有多少个信号，整个复用系统只需要一对光纤。
例如对于16个2.5Gb/s系统来说，单波长光纤系统需要32根光纤，而WDM系统仅需要2根光纤。
光波分复用器的工作原理
光波分复用器的工作原理嘿，朋友们！今天咱来唠唠光波分复用器的工作原理。
你说这光波分复用器啊，就像是一个超级厉害的交通指挥员！它的任务呢，就是把不同颜色的光，也就是不同波长的光，安排得妥妥当当，让它们在同一条光纤里愉快地奔跑，还不会互相干扰。
想象一下，一条光纤就像是一条宽阔的大马路，而不同波长的光呢，就像是各种不同的车辆。
如果没有这个厉害的指挥员，那这些光可不得乱套呀，互相碰撞，谁也走不了。
光波分复用器是怎么指挥这些光的呢？它里面有一些特殊的器件，就好像是指挥员手里的指挥棒。
这些器件可以把不同波长的光分离开来，然后再按照我们的需要把它们组合在一起。
比如说，有一束红光和一束蓝光要同时在光纤里传输。
光波分复用器就会把它们分开，让红光走一条路，蓝光走另一条路。
等它们到了目的地，再把它们合起来，就像两辆不同的车开到了同一个地方。
这可太神奇了吧！它让光纤的传输能力大大增强了，就好像原本只能走一辆车的路，现在可以同时走好多辆车了。
而且啊，这光波分复用器工作起来可认真啦，一点都不马虎。
它能精准地分辨出每一束光的波长，绝对不会搞错。
这就好比一个经验丰富的交警，能准确地识别出每一辆车，指挥它们有序地通过路口。
你说要是没有光波分复用器，那我们的网络速度得多慢呀！看视频得卡成啥样呀！所以说呀，它可真是我们现代通信的大功臣呢！它就默默地在那里工作着，为我们的生活带来便利，我们却很少有人知道它的存在。
这多像那些在背后默默付出的人呀，虽然不被大家熟知，但却非常重要。
朋友们，现在你们是不是对光波分复用器的工作原理有了更清楚的认识啦？是不是觉得它很了不起呀？反正我是这么觉得的！以后再用到快速的网络，可别忘了感谢一下这个厉害的“交通指挥员”哟！。
波分复用原理课件
信号调制是将信息转换为适合传 输的光信号的过程。
常用的信号调制格式包括开关键 控（OOK）、脉冲幅度调制（ PAM）和相位偏移键控（PSK）
等。
解调则是将调制后的光信号还原 为原始信息的过程。
信号同步与监控
01
02
03
04
信号同步是指确保不同波长信 号在同一时间开始和结束传输
的过程。
通过使用同步信号和时间标记 ，可以实现信号的精确同步。
波分复用原理课件
目录
• 波分复用技术概述 • 波分复用系统的组成 • 波分复用的关键技术 • 波分复用的优势与挑战 • 波分复用技术的应用案例 • 波分复用技术的实验与演示
01 波分复用技术概 述
波分复用的定义
波分复用是一种利用单根光纤进行多路传输的技术，它将不同波长的光信号合并在 同一根光纤中传输，从而实现多个信号的同时传输。
结果四
通过实验，深入理解了波分复 用技术的原理和应用。
THANKS
感谢观看
扩展性强
随着新波长的加入，波分复用 网络的容量可以不断扩展，满 足未来不断增长的数据传输需 求。
可靠性高
由于每个波长独立传输数据， 因此某个波长的故障不会影响 到其他波长的传输，提高了网
络的可靠性。
挑战
色散问题
噪声干扰
不同波长的光信号在光纤中的传播速度略 有不同，导致信号畸变，称为色散。需要 采取措施来减小色散对传输性能的影响。
新型光纤材料
新型光纤材料的研发将有助于解决色散和噪声问题，提高波分复用 的性能和稳定性。
智能化管理
随着物联网和大数据技术的发展，未来将实现波分复用网络的智能 化管理，提高网络的运维效率和可靠性。
05 波分复用技术的 应用案例
光纤通信原理-波分复用技术
o ITU-T 建 議 一 直 只 提 WDM 和 Multichannel system(多通道系統)，避免 WDM和DWDM的區分和界定，建議檔 規範的通道間隔也只窄到50GHz。
o 目前真正實用化的光波分複用系統是 16×2.5Gbit/s，16×10Gbit/s和 32×2.5Gbit/s，32×10Gbit/s， 40×10Gbit/s。我國目前也已達到了這一 實用化水準。
o 通常使用法布－珀羅(F－P)干涉儀作為光濾波器。
o 另外還有一類是集成在LiNbO3波導上的，利用聲光或 電光效應來改變介質的折射率，從而實現對光波長選 擇的光濾波器，其中聲光效應的濾波器調諧範圍可做 到大於100nm，而電光效應的濾波器調諧範圍較小， 只能達到10nm。
o 除此之外，窄帶的光放大器對入射複用信號的選擇放 大，也可以起到光濾波器的作用。
8.4、波分複用器
波分複用器分發端合波器和收端的分 波器。合波器又稱複用器，分波器又稱 解複用器。
光波分複用器的種類很多，大致分為 四大類： o 熔維光纖型 o 介質膜干涉型 o 光柵型光波分複用器 o 陣列波導光柵(AWG)型光波分複用器
8.5、摻鉺光纖放大器(EDFA)
1、EDFA概述 摻 鉺 光 纖 放 大 器 (EDFA) 是 將 鉺間隔為25GHz 的整數信，目前優先選用的是100GHz和 50GHz 通 道 間 隔 。 G.652 或 G.655 光 纖 系 統是均勻通道間隔。G.653光纖採用非均 勻通道間隔。
(3)
o 所謂標準中心頻率指的是光波分複用系 統中每個通路對應的中心波長的頻率。
5、EDFA
EDFA具體的應用形式有以下四種。 o 線路放大(Line Amplifier) o 功率放大(Booster Amplifier) o 前置放大(Preamplifiev) o LAN放大(LAN Amplifier)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光波分复用系统的基本原理
本文简要介绍光波分复用系统的基本原理、结构组成、功能配置、关键技术部件和技术特点，说明光波分复用WDM系统是今后光通信发展的方向。
一、光波分复用（WDM）技术
光波分复用（Wavelength Division Multiplexing，WDM）技术是在一根光纤中同时同时多个波长的光载波信号，而每个光载波可以通过FDM或TDM方式，各自承载多路模拟或多路数字信号。
其基本原理是在发送端将不同波长的光信号组合起来（复用），并耦合到光缆线路上的同一根光纤中进行传输，在接收端又将这些组合在一起的不同波长的信号分开（解复用），并作进一步处理，恢复出原信号后送入不同的终端。
因此将此项技术称为光波长分割复用，简称光波分复用技术。
WDM技术对网络的扩容升级，发展宽带业务，挖掘光纤带宽能力，实现超高速通信等均具有十分重要的意义，尤其是加上掺铒光纤放大器（EDFA）的WDM对现代信息网络更具有强大的吸引力。
二、WDM系统的基本构成
WDM系统的基本构成主要分双纤单向传输和单纤双向传输两种方式。
单向WDM是指所有光通路同时在一根光纤上沿同一方向传送，在发送端将载有各种信息的具有不同波长的已调光信号通过光延长用器组合在一起，并在一根光纤中单向传输，由于各信号是通过不同波长的光携带的，所以彼此间不会混淆，在接收端通过光的复用器将不同波长的光信号分开，完成多路光信号的传输，而反方向则通过另一根光纤传送。
双向WDM是指光通路在一要光纤上同时向两个不同的方向传输，所用的波长相互分开，以实现彼此双方全双工的通信联络。
目前单向的WDM系统在开发和应用方面都比较广泛，而双向WDM由于在设计和应用时受各通道干扰、光反射影响、双向通路间的隔离和串话等因素的影响，目前实际应用较少。
三、双纤单向WDM系统的组成
以双纤单向WDM系统为例，一般而言，WDM系统主要由以下5部分组成：光发射机、光中继放大器、光接收机、光监控信道和网络管理系统。
1.光发射机
光发射机是WDM系统的核心，除了对WDM系统中发射激光器的中心波长有特殊的要求外，还应根据WDM系统的不同应用（主要是传输光纤的类型和传输距离）来选择具有一定色度色散容量的发射机。
在发送端首先将来自终端设备输出的光信号利用光转发器把非特定波长的光信号转换成具有稳定的特定波长的信号，再利用合波器合成多通路光信号，通过光功率放大器（BA）放大输出。
2.光中继放大器
经过长距离（80~120km）光纤传输后，需要对光信号进行光中继放大，目前使用的光放大器多数为掺铒光纤光放大器（EDFA）。
在WDM系统中必须采用增益平坦技术，使EDFA 对不同波长的光信号具有相同的放大增益，并保证光信道的增益竞争不影响传输性能。
3.光接收机
在接收端，光前置放大器（PA）放大经传输而衰减的主信道信号，采用分波器从主信道光信号中分出特定波长的光信道，接收机不但要满足对光信号灵敏度、过载功率等参数的要求，还要能承受一定光噪声的信号，要有足够的电带宽性能。
4.光监控信道
光监控信道的主要功能是监控系统内各信道的传输情况。
在发送端插入本节点产生的波长为λs（1550nm）的光监控信号，与主信道的光信号合波输出。
在接收端，将接收到的光信号分波，分别输出λs（1550nm）波长的光监控信号和业务信道光信号。
帧同步字节、公务字节和网管使用的开销字节都是通过光监控信道来传递的。
5.网络管理系统
网络管理系统通过光监控信道传送开销字节到其他节点或接收来自其他节点的开销字节对WDM系统进行管理，实现配置管理、故障管理、性能管理、安全管理等功能。
四、光波分复用器和解复用器
在整个WDM系统中，光波分复用器和解复用器是WDM技术中的关键部件，其性能的优劣对系统的传输质量具有决定性作用。
将不同光源波长的信号结合在一起经一根传输光纤输出的器件称为复用器；反之，将同一传输光纤送来的多波长信号分解为个别波长分别输出的器件称为解复用器。
从原理上说，该器件是互易（双向可逆）的，即只要将解复用器的输出端和输入端反过来使用，就是复用器。
光波分复用器性能指标主要有接入损耗和串扰，要求损耗及频偏要小，接入损耗要小于1.0~2.5db，信道间的串扰小，隔离度大，不同波长信号间影响小。
在目前实际应用的WDM系统中，主要有光栅型光波分复用器和介质膜滤波器型光波分复用器。
1.光栅型光波分复用器
闪耀光栅是在一块能够透射或反射的平面上刻划平等且等距的槽痕，其刻槽具有小阶梯似的形状。
当含有多波长的光信号通过光栅产生衍射时，不同波长成分的光信号将以不同的角度射出。
当光纤中的光信号经透镜以平行光束射向闪耀光栅时，由于光栅的衍射作用，不同波长的光信号以方向略有差异的各种平行光返回透镜传输，再经透镜聚焦后，以一定规律分别注入输出光纤，从而将不同波长的光信号分别以不同的光纤传输，达到解复用的目的。
根据互易原理，将光波分复用输入和输出互换即可达到复用的目的。
2.介质膜滤波器型光波分复用器
目前WDM系统工作在1550nm波长区段内，用8，16或更多个波长，在一对光纤上（也可用单光纤）构成光通信系统。
每个波长之间为1.6nm、0.8nm或更窄的间隔，对应200GHz、100GHz或更窄的带宽。
五、WDM技术的主要特点
1.充分利用光纤的巨大带宽资源，使一根光纤的传输容量比单波长传输增加几倍到几十倍，从而增加光纤的传输容量，降低成本，具有很大的应用价值和经济价值。
2.由于WDM技术中使用的各波长相互独立，因而可以传输特性完全不同的信号，完成各种信号的综合和分离，实现多媒体信号混合传输。
3.由于许多通信都采用全双式方式，因此采用WDM技术可节省大量线路投资。
4.根据需要，WDM技术可以有很多应用形式，如长途干线网、广播式分配网络，多路多地局域网等，因此对网络应用十分重要。
5.随着传输速率不断提高，许多光电器件的响应速度明显不足，使用WDM技术可以降低对一些器件在性能上的极高要求，同时又可实现大容量传输。
6.利用WDM技术选路，实现网络交换和恢复。
