雷达水位监测站

雷达水位监测站雷达水位监测站具有功耗低、体积小巧、可靠性高、维护方便的特点;测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。

" alt="雷达水位监测站" width="800" height="800" border="0" vspace="0">一、产品概述FT-SW4雷达水位监测站是一款基于微波技术的全自动水文在线监测系统，可同时测量渠道内水位、流速、流量和降雨量。

它采用先进的K波段平面雷达技术，通过非接触的方式测量水体的流速和水位，根据内置的软件算法，计算并输出实时断面流量及累计流量;可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量;该产品具有功耗低、体积小巧、可靠性高、维护方便的特点;测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。

二、应用领域1、江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等流速、水位、流量和雨量测量。

2、辅助水处理作业，如城市供水、排污监测等。

3、流量计算、入水排水流量监测等。

三、产品特点1、非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、漂浮物等影响。

2、适用于多种测量条件，不受腐蚀、泡沫影响，可以输出流速、水位、流量的测量数据。

3、流速和水位采用平面阵列雷达天线，自带测量角度功能，设备体积小巧，安装方便。

4、方便的配置软件，可以根据实际需要对参数进行方便的配置，以适应不同的使用条件。

5、不受大气中水蒸汽、温度和压力变化的影响四、监测平台1、CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。

2、支持多帐号、多设备登录3、支持实时数据展示与历史数据展示仪表板4、云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。

5、支持短信报警及阈值设置6、支持地图显示、查看设备信息。

7、支持数据曲线分析8、支持数据导出表格形式9、支持数据转发，HJ-212协议，TCP转发，http协议等。

雷达液位计技术参数

雷达液位计技术参数雷达液位计是一种用于测量储罐、容器或其他储液设备中液体或固体物料的液位的仪器。

它利用雷达波束的特性来测量液体或固体介质的液位高度，并将这些信息转换成标准的电信号输出，用于显示或控制。

雷达液位计通常由天线、发射机、接收机、信号处理单元、显示控制单元等组成。

具有高精度、稳定性好、适应性强、安全可靠等特点，被广泛应用于化工、石油、石化、制药、食品、能源等行业中。

一、技术参数1. 测量范围雷达液位计的测量范围通常为0~30m，根据实际应用场景和需求，可以选择合适的测量范围。

2. 精度雷达液位计的精度通常为±3mm，一些高端产品的精度可达到±1mm，能够满足对液位测量精度要求较高的应用场合。

3. 输出信号雷达液位计的输出信号通常为4~20mA模拟信号或数字信号，用于连接显示仪表、PLC 控制系统或DCS系统进行液位显示和控制。

4. 工作温度雷达液位计的工作温度范围一般为-40℃~80℃，有些产品的工作温度范围更宽，可适应更多的应用环境。

5. 防爆等级雷达液位计通常具有防爆等级，适用于易燃易爆场所的液位测量，一般符合Exia IIC T6 Ga等标准。

6. 供电要求雷达液位计通常采用DC24V供电，也有一些产品支持AC220V供电，使用时需要根据实际情况选择合适的供电方式。

7. 安装方式雷达液位计可以选择不同的安装方式，如侧装式、法兰装式、插入式等，根据储液设备的结构和要求选择合适的安装方式。

8. 材质雷达液位计的材质通常为不锈钢，也有一些产品采用特殊材质，以适应不同液体或固体介质的测量要求。

以上是关于雷达液位计的一些主要技术参数，这些参数直接影响着雷达液位计的应用性能和使用效果。

在选择雷达液位计时，需要根据实际需求和应用场景来确定合适的技术参数，以确保雷达液位计能够准确、稳定地进行液位测量，并满足对液位测量精度和安全性要求的应用需求。

雷达液位计的种类.

(1)脉冲式雷达液位计：利用相同频率的微波，发射与接收反射信号，测量其时间差来测量空间高度，根据设定的容器高度参数，得出液位高度。这种测量方法仅能作为控制级雷达液位计。由于微波是以光的传播速度进行传播(C=300000km/s)，另外，仪表所测的范围也较小(≤40m)，因此所测量得出的时间极短，为纳秒级(ns)，无法进行较为正确测量，会造成显示不稳(介质高度不变，输出显示变化)、精度差、反应迟钝(因时间短，需对信号真实性进行检查及综合处理)等缺点，因该原理类似于超声波测量原理，即为增高了信号源频率的雷达液位计。
(2)连续调频式雷达液位计(FMCW—frquency—modulated continuous wave)：利用相位差的原理，发射不同频率的微波信号，由于液位位置不同，其返回的信号停留时的频率亦不同，因此与原发射的频率存在差异。根据频率的相位差，确定介质表面的位置，该原理的雷达液位计具有工作稳定、测量精度高、测量范围大等优点。 (3)测量精度：一般分：±lmm的液位计，亦有以±4mm作为计量级及工控级的分界线。目前雷达物位计技术精确度已能达0.2%--0.3%F‘S。
(4)调频连续波与脉冲雷达的比较由于物位测量距离约数米至数十米范围，微波渡越时间在数十纳秒级。调频连续波雷达是将距离转为频率来测量，容易得到较高精确度。信号也容易处理，时间的积分效应能滤去液面不稳定的影响。甚至在干扰信号比主信号大时，还能清楚地识别主信号与干扰反射信号。早期的雷达物位计大多用此方案。但线路较复杂，成本高，难以普及。目前高精度雷达物位计仍用调频连续波方案。

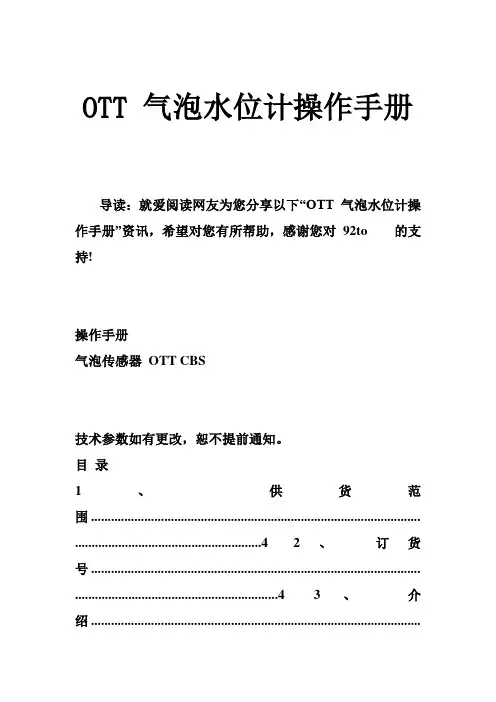

OTT 气泡水位计操作手册
