空气开关的型号选择

合集下载

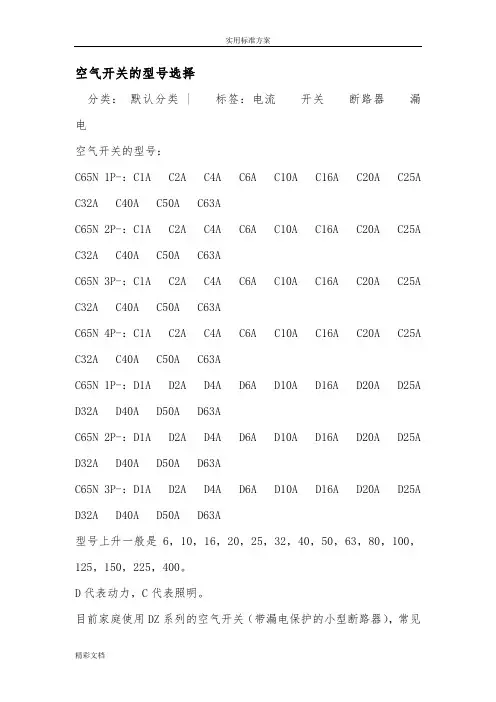

空气开关的型号选择

空气开关的型号选择

空气开关的型号选择分类:默认分类 | 标签:电流开关断路器漏电空气开关的型号:C65N 1P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 2P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 3P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 4P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 1P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63AC65N 2P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63AC65N 3P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A型号上升一般是6,10,16,20,25,32,40,50,63,80,100,125,150,225,400。

D代表动力,C代表照明。

目前家庭使用DZ系列的空气开关(带漏电保护的小型断路器),常见的有以下型号/规格:C16、 C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W、8500W热水器要用C40的空开。

工业上常见的型号有:动力电路用DW和DZ型分20,32,50,63,80,100,125,160,250,400,600,800,1000...(单位A)。

空开的额定电流有几安培至几百安培如10安的和600安的,但是普通的DZ47-63系列的最大电流63安,分为5 10 16(15) 20 25 32(30) 40 50 60(63)好像还有3安和2.5安的。

空气开关的型号选择

空气开关的型号选择

空气开关的型号选择分类:默认分类|标签:电流开关断路器漏电空气开关的型号:C65N 1P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 2P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 3P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 4P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 1P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63AC65N 2P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63AC65N 3P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A型号上升一般是6,10,16,20,25,32,40,50,63,80,100,125,150,225,400。

D代表动力,C代表照明。

目前家庭使用DZ系列的空气开关(带漏电保护的小型断路器),常见的有以下型号/规格:C16、C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W、8500W 热水器要用C40的空开。

工业上常见的型号有:动力电路用DW和DZ型分20,32,50,63,80,100,125,160,250,400,600,800,1000...(单位A)。

空开的额定电流有几安培至几百安培如10安的和600安的,但是普通的DZ47-63系列的最大电流63安,分为5 10 16(15)20 25 32(30)40 50 60(63)好像还有3安和2.5安的。

空气开关的型号选择

空气开关的型号选择

空气开关的型号选择分类:默认分类|标签:电流开关断路器漏电空气开关的型号:C65N 1P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 2P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 3P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 4P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 1P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63AC65N 2P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63AC65N 3P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A型号上升一般是6,10,16,20,25,32,40,50,63,80,100,125,150,225,400。

D代表动力,C代表照明。

目前家庭使用DZ系列的空气开关(带漏电保护的小型断路器),常见的有以下型号/规格:C16、C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W、8500W热水器要用C40的空开。

工业上常见的型号有:动力电路用DW和DZ型分20,32,50,63,80,100,125,160,250,400,600,800,1000...(单位A)。

空开的额定电流有几安培至几百安培如10安的和600安的,但是普通的DZ47-63系列的最大电流63安,分为5 10 16(15)20 25 32(30)40 50 60(63)好像还有3安和2.5安的。

空气开关的型号

空气开关的型号

空气开关规格型号有哪些?其含义是什么?空开目前在应用上有两大类,一类是家装用途,另一类就是工程用途。

其实,在我们日常生活或者工作的地方,都可以看见空开,而且经常能使用到,但是很多人在装置空开的时候,缺乏一些专业的知识,在购买空气开关的时候都不知道自己应该要买哪个型号,为此小编今天就来给大家讲讲空开规格型号参数中的含义究竟是什么?如果不是家里装修大家可能不会了解空开这种产品,虽然是小物件也起着举足轻重的作用。

空开是家里电源的总枢纽,其质量问题当然不能忽视,在选购的时候尽量选质量有保障的产品。

空气开关的规格型号空气开关的规格型号有很多,比较常用的就是DZ系列的空气开关。

常见的几种空气开关的规格型号有C16、C40、C32、C80、C60、C100、C120等几种,也是目前比较常用的几种空气开关规格型号。

此外,除了这种家居装置的空气开关规格型号之外,还有用于工业上的空气开关,比较常用的就是DZ 和DW系列,其规格型号有32A、80A、100A、160A、250A、400A、800A、1000A等几种,也许还有更高的空气开关型号。

空开规格型号参数含义DZ47-60 C60400V--4000ADZ:小型空气断路器 47:设计序号63:该规格最大型号 C:普通照明用 40:型号 --A220V/380V:额定电压 50HZ :额定频率6000:额定运行短路分断能力 --A目前家庭使用DZ系列的空气开关,常见的有以下型号/规格: C16、 C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C16表示起跳电流为16安,一般安装2500W电热水龙头要用C16,安装7500W、8500W热水器要用C40的空开。

名称:C65N 型号:D10 3PC:施耐德的设计系列号,小型断路器N:分断能力,6KAD:脱扣等级,10-14倍,用于电动机等高冲击电流的保护P:级数空气开关DZ10-250 Ie=200其中DZ表示“自动”、10是它的设计系列号、250是它的壳架等级,Ie=200表示它的额定电流是200A空气开关DZ10-100/330 Ie=60A 其中100/330的100是指其是100安培的壳架。

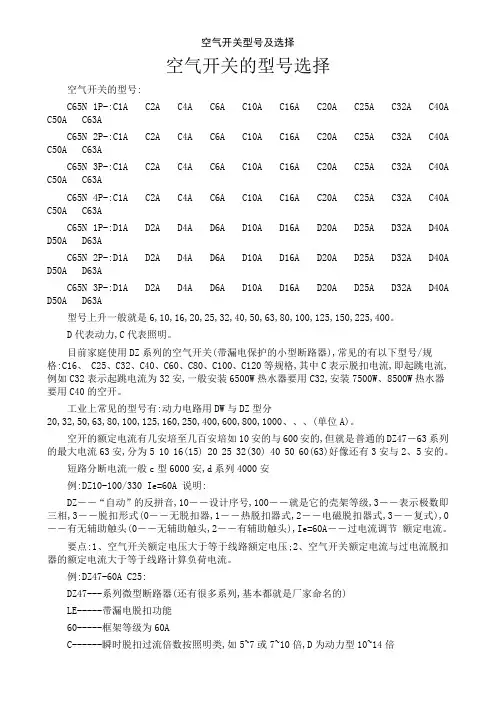

空气开关型号及选择

空气开关型号及选择

空气开关的型号选择空气开关的型号:C65N 1P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 2P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 3P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 4P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 1P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63AC65N 2P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63AC65N 3P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A型号上升一般就是6,10,16,20,25,32,40,50,63,80,100,125,150,225,400。

D代表动力,C代表照明。

目前家庭使用DZ系列的空气开关(带漏电保护的小型断路器),常见的有以下型号/规格:C16、 C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W、8500W热水器要用C40的空开。

工业上常见的型号有:动力电路用DW与DZ型分20,32,50,63,80,100,125,160,250,400,600,800,1000、、、(单位A)。

空开的额定电流有几安培至几百安培如10安的与600安的,但就是普通的DZ47-63系列的最大电流63安,分为5 10 16(15) 20 25 32(30) 40 50 60(63)好像还有3安与2、5安的。

空气开关型号和用途

空气开关型号和用途

空气开关型号和用途空气开关是一种常用的电气保护设备,广泛应用于电力系统、工业控制系统以及家用电器等领域。

它的主要功能是在电路中监测电流的大小,一旦电流超过预设值,空气开关将自动切断电源,以保护电气设备以及人身安全。

本文将详细介绍空气开关的型号和用途。

一、空气开关的型号1. 高断电容量型空气开关高断电容量型空气开关通常用于对大电流负载进行保护,比如电动机、空调等。

这类空气开关的额定电流可以达到几千安培,可以有效地切断高容量负载的电路,避免电路短路或过载造成的事故。

2. 小断电容量型空气开关小断电容量型空气开关适用于对小电流负载进行保护,比如照明设备、家用电器等。

这类空气开关的额定电流通常在几十安培之间,可以提供对小容量负载的保护。

3. 牵引空气开关牵引空气开关是一种专用于电力牵引系统的保护设备,主要用于电动机车、电动列车等交通工具中。

这类空气开关具有额外的特性,如抑制电压尖峰、延时断电等,以确保在牵引系统中电路的稳定性。

4. 残余电流空气开关残余电流空气开关是一种专用于漏电保护的设备,主要用于防止漏电曲线的电路,比如浴室、厨房等湿润环境。

这类空气开关可以检测到负载中的微弱漏电,一旦检测到漏电超过预设值,将切断电源,以保护人身安全。

5. 操作型空气开关操作型空气开关通常用于需要手动控制电路的场合,可通过摇杆、按钮、旋钮等操作手柄进行切换。

这类空气开关提供了人机交互的接口,广泛应用于工程机械、起重设备等需要手动控制的设备。

二、空气开关的用途1. 过载保护空气开关在电气系统中的主要作用之一是过载保护。

当电路中的负载超过设定的额定电流时,空气开关将自动切断电源,防止电气设备受到损坏或引发火灾等危险。

2. 短路保护空气开关还可以用于短路保护。

当电路发生短路故障时,空气开关能够迅速切断电源,阻止过大电流通过短路点,避免设备受损或电路引发火灾等危险。

3. 漏电保护残余电流空气开关主要用于漏电保护。

在有漏电的情况下,残余电流空气开关可以检测到负载中的微弱漏电,并及时切断电源,以保护人身安全。

空气开关规格型号,空气开关的接线方式及常规检测

空气开关规格型号,空气开关的接线方式及常规检测

空气开关规格型号| 空气开关的接线方式及常规检测什么是空气开关?空气开关,又名空气断路器,是断路器的一种。

是一种只要电路中电流超过额定电流就会自动断开的开关。

空气开关是低压配电网络和电力拖动系统中非常重要的一种电器,它集控制和多种保护功能于一身。

除能完成接触和分断电路外,尚能对电路或电气设备发生的短路、严重过载及欠电压等进行保护,同时也可以用于不频繁地启动电动机。

空气开关规格型号:一、家庭常见的空气开关型号目前家庭使用DZ系列的空气开关,常见的有以下空气开关规格型号:C16、C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W、8500W热水器要用C40的空开。

二、工业上常见的型号有:动力电路用DW和DZ型分20,32,50,63,80,100,125,160,250,400,600,800,1000...(单位A)三、举例说明:空开有很多种产品,但是其型号的标法大致相同。

让人很容易理解,但是不同公司的名称不同导致同种产品名称也不同。

但是标法还是相同的。

下面以华洲空开产品为例介绍空开的型号规格。

举例:1、HZM6-63C32/1其中HZ---企业代号(华洲)、M6---产品型号、63---壳架等级、C---使用类别:照明电路(或者一般电路)、32---额定电流、1---1P(1极)、空开HZW66-400/3、HZW万能自动空气断路器、6-设计代号;“-400”一额定电流(A);“/3”-3极。

2、空气开关(断路器)的极性和表示方法单极220V切断火线(小型断路器);双极220V火线与零线同时切断(DPN零线火线双进双出断路器);三级380V三相线全部切断;四级380V三相火线一相零线全部切断。

①、照明回路一般选择10-16A微断。

②、插座回路一般选择16-20A的微断漏电。

如何选择家庭空气开关的型号

如何选择家庭空气开关的型号

如何选择家庭空气开关的型号通俗版讲解:空气开关的型号:?C65/D65?D代表动力,C代表照明。

一、目前家庭使用DZ系列的空气开关(带漏电保护的小型断路器),常见的有以下型号/电流,C32,二、工业,125,160,250-63?2LE-----带漏电脱扣功能??60-----框架等级为60A??C------瞬时脱扣过流倍数按照明类,如5~7或7~10倍,D为动力型10~14倍?空气开关是用来保护电线及防止火灾,所以是要根据电线的大小选配的而不是根据电器的功率选配的。

1、如果空气开关选用太大就不用保护电线,当电线超载空气开关仍不会跳,就会为家庭安全带来隐患。

2、所以应该先检查电线的大小,如果电线允许更大的空气开关则可以换大一点的空气开关。

1.5平方线配C10的开关;2.5平方线配C16或20的开关;三、? 12?340~60空调什么的大用电器就要单独放线用15A的空开,特别是厨房,将来是用电器较多的地方,也要单独设空开,这个都要考虑远一点,为以后增加功率留余地。

? 1、全部电器总容量5000W,负荷不大,用[32A/2P断路器+漏电脱扣附件]即可。

?如果考虑[需用系数]的话,25A规格也可。

?2、计算公式:?Ijs=Kx*P/U/cosφ.其中:??Ijs-------计算电流,??Kx--------需用系数。

家庭用电Kx在0.5-0.7之间足够,??P---------安装容量.所有电器(插座也折算在内.每个100W估算进去),??cosφ------功率因数.民用电气线路按0.85-0.9估算.??得到计算电流值后.选择断路器可以套大1.2个规格的.但要注意.断路器与其所保护的线路之间要配套(指出线回路):?16A-对应线路为BV-2.5;1、断路器,全称自动空气断路器,也称空气开关,是一种常用的低压保护电器,可实现短路、过载等功能。

????2、断路器在家庭供电中作总电源保护开关或分支线保护开关用。

空气开关的型号选择

空气开关的型号选择

空气开关的型号选择分类:默认分类|标签:电流开关断路器漏电空气开关的型号:C65N 1P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 2P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 3P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 4P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 1P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63AC65N 2P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63AC65N 3P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A型号上升一般是6,10,16,20,25,32,40,50,63,80,100,125,150,225,400。

D代表动力,C代表照明。

目前家庭使用DZ系列的空气开关(带漏电保护的小型断路器),常见的有以下型号/规格:C16、C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W、8500W热水器要用C40的空开。

工业上常见的型号有:动力电路用DW和DZ型分20,32,50,63,80,100,125,160,250,400,600,800,1000...(单位A)。

空开的额定电流有几安培至几百安培如10安的和600安的,但是普通的DZ47-63系列的最大电流63安,分为5 10 16(15)20 25 32(30)40 50 60(63)好像还有3安和2.5安的。

空气开关的型号选择

空气开关的型号选择

空气开关的型号选择空气开关的型号:C65N 1P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 2P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 3P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 4P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 1P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 2P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 3P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A 型号上升一般是6,10,16,20,25,32,40,50,63,80,100,125,150,225,400。

D代表动力,C代表照明。

目前家庭使用DZ系列的空气开关(带漏电保护的小型断路器),常见的有以下型号/规格:C16、 C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W、8500W热水器要用C40的空开。

工业上常见的型号有:动力电路用DW和DZ型分20,32,50,63,80,100,125,160,250,400,600,800,1000...(单位A)。

空开的额定电流有几安培至几百安培如10安的和600安的,但是普通的DZ47-63系列的最大电流63安,分为5 10 16(15) 20 25 32(30) 40 50 60(63)好像还有3安和2.5安的。

空气开关型号规格表

空气开关型号规格表

空气开关型号规格表空气开关又名空气断路器,是断路器的一种。

是一种只要电路中电流超过额定电流就会自动断开的开关。

空气开关是低压配电网络和电力拖动系统中非常重要的一种电器,它集控制和多种保护功能于一身。

一、家庭常见的空气开关型号目前家庭使用DZ系列的空气开关,常见的有以下空气开关规格型号:C16、C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W、8500W热水器要用C40的空开。

二、工业上常见的型号有:动力电路用DW和DZ型分20,32,50,63,80,100,125,160,250,400,600,800,1000...(单位A)三、举例说明:空开有很多种产品,但是其型号的标法大致相同。

让人很容易理解,但是不同公司的名称不同导致同种产品名称也不同。

但是标法还是相同的。

下面以××空开产品为例介绍空开的型号规格。

举例:1、××M6-63C32/1其中××---一企业代号(××)、M6-一产品型号、63-一一壳架等级、C---一使用类别:照明电路(或者一般电路)、32-一一额定电流、1----一1P(1极)、空开××W66-400/3、××W万能自动空气断路器、6-设计代号;“-400”一额定电流(A);“/3”-3极。

2、空气开关(断路器)的极性和表示方法单极220V切断火线(小型断路器);双极220V火线与零线同时切断(DPN零线火线双进双出断路器);三级380V三相线全部切断;四级380V三相火线一相零线全部切断。

①照明回路一般选择10-16A微断。

②插座回路一般选择16-20A的微断漏电。

③空调回路一般选择16-25A微断。

④住户配电箱总开关一般选择2P/32A-2P/63A微断或隔离开关。

如何选择家庭空气开关的型号精修订

如何选择家庭空气开关的型号精修订

如何选择家庭空气开关的型号精修订
选择家庭空气开关的型号非常重要,它直接关系到家庭用电安全以及
电气设备的正常运行。

下面将从三个方面来介绍如何选择家庭空气开关的
型号。

首先,需要明确家庭用电负荷的大小。

不同家庭的用电负荷是不同的,一般取决于家庭的电器设备数量和功率。

首先要统计家中的电器设备,并
计算出这些设备的总功率。

然后根据家庭用电设备的特点,结合家庭用电
负荷的峰值和平均负荷,来选择合适的家庭空气开关的型号。

其次,需要考虑家庭用电设备的类型。

在家庭中,有许多不同类型的
电器设备,比如照明设备、厨房设备、空调、电视机、洗衣机等。

不同类
型的电器设备有着不同的电气特性,对家庭空气开关的要求也不同。

比如,一些大功率的电器设备,比如空调、电动机等,启动时的电流波动较大,
这就对空气开关的额定短路断开能力和额定短路保护能力提出了更高的要求。

因此,在选择家庭空气开关的型号时,要根据不同电器设备的特点进
行综合考虑,选择能够适应各种类型电器设备的开关型号。

综上所述,选择家庭空气开关的型号需要从家庭用电负荷、家庭用电
设备类型和家庭用电安全等方面进行综合考虑。

借助这些方面的信息,可
以选择出适合自己家庭的空气开关型号,确保家庭用电安全以及电气设备
的正常运行。

空气开关的型号选择

空气开关的型号选择

原理:就是一个开关,有失压脱扣型,过电流脱扣型,热脱扣型,分励脱扣型,通过扣环的闭合使线路接通,通过过电流等不正常的现象使脱扣断开.热都是运用电流的热效应,使具有不同温度效应的金属片发生形变的。

选择:1.额定电压和电流应大于或等于线路的额定电压或电流2.热脱扣器的整定电流应于负载的额定电流一致3.过电流脱扣器的整定电流应于应大于或等于线路的最大电流,如一台电机时,整定的电流应大于等于1.5或1.7倍的电机电流多台电机时,整定的电流应大于等于1.5或1.7倍的最大一台电机的启动电流与其他电机的电流和。

型号说明:DZ 47-63/2C1616表示的是脱扣电流,但是它不表示电流达到16A时跳闸,只有达到16A*1.45=23.2A且一个小时左右才脱扣跳闸空气开关,又称自动开关,低压断路器。

原理是:当工作电流超过额定电流、短路、失压等情况下,自动切断电路。

DZ47-60A C20的空气开关,这是微(小)型断路器的额定电流标法,英文字表示磁脱扣(短路保护)的动作倍数,C一般用于普通配电(5-10倍),另外一种常见的是D型,用于起动电流较大(如电机)的电器(10-14倍)。

20A表示额定电流,但应注意的是这个电流是在环境温度为40摄氏度时的整定值。

实际使用时可参照厂家提供的降容曲线。

空气开关的型号选择空气开关的型号:C65N 1P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 2P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 3P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 4P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 1P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 2P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 3P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A 型号上升一般是6,10,16,20,25,32,40,50,63,80,100,125,150,225,400。

如何选择空开?空开选择口诀

如何选择空开?空开选择口诀

如何选择空开?空开选择口诀空开的大小选择,一般是按用电器电流的1.2倍选择即可。

比如,220V电压时,某电器功率为5000W,计算电流为23A左右,则23A×1.2倍=27.6A,选择标准系列30A空开即可。

一般情况下空气开关选择的原则:空气开关额定电压必须大于等于线路额定电压;空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流。

空气开关选择分为两部分一部分要学会如何看空气开关的型号规格,另一部分是确定家中应该使用的空气开关规格。

空气开关型号中的字母“D”表示动力,字母“C”表示照明。

目前家庭使用DZ系列的空气开关(带漏电保护的小型断路器)。

空气开关与传统的电源开关相比较空气开关是一种以低压配电网络与电力拖动系统的控制器,使用过程中控制与保护功能比较凸显,在没有完全接触和分断电路的情况下,同样对于电气设备的段落或者是负载起到保护作用。

除此之外,使用在地启动电动机上也比较合适。

空气开关工作原理:当工作电流超过额定电流、短路、失压等情况下,自动切断电路。

确定合适自己家用需求的空气开关型号首先应检查电线的大小,如果电线允许更大的空气开关则可以换大一点的空气开关,例如1.5平方线配C10的开关,2.5平方线配C16或20的开关,4平方线配C25的开关,6平方线配C32的开关,如果电线太小,应给大功率的电器配专用线。

计算各分支电流的值纯电阻性负载,如灯泡,电热器等用注明功率直接除以电压即得,公式I=功率/220v;例如20w的灯泡,分支电流I=20W/220=0.09A。

电风扇、电熨斗、电热毯、电热水器、电暖器、电饭锅、电炒锅、吸尘器、空调等为阻性负载。

感性负载,如荧光灯,电视机,洗衣机,等计算稍微复杂,要考虑消耗功率,具体计算还要考虑功率因数等,为便于估算,笔者给出一个简单的计算方法,即一般感性负载,根据其注明负载计算出来的功率在翻一倍即可,例如注明20W的日光灯的分支电流I=20W/220v=0.09A,翻倍为0.09A*2=0.18A(比精确计算值0.15A,多0.03A);总负荷电流即为各分支电流之和知道了分支电流和总电流,就可以选择分支空气开关及总闸空气开关、总保险丝,总电表以及各支路电线的规格,或者验算已设计的这些电气部件的规格是否符合安全要求。

电气开关型号选择

电气开关型号选择

空气开关的型号选择2011-05-06 22:48:24|??分类:|??标签:?????????? |字号大中小?订阅空气开关的型号:C65N 1P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 2P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 3P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 4P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 1P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 2P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 3P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A 型号上升一般是6,10,16,20,25,32,40,50,63,80,100,125,150,225,400。

D代表动力,C代表照明。

目前家庭使用DZ系列的空气开关(带漏电保护的小型断路器),常见的有以下型号/规格:C16、 C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W、8500W热水器要用C40的空开。

工业上常见的型号有:动力电路用DW和DZ型分20,32,50,63,80,100,125,160,250,400,600,800,1000...(单位A)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

空气开关的型号选择
空气开关的型号:
C D 65 D代表动力,C代表照明。

一、目前家庭使用DZ系列的空气开关(带漏电保护的小型断路器),常见的有以下型号/规格:C16、 C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W、8500W热水器要用C40的空开。

二、工业上常见的型号有:动力电路用DW和DZ型分20,32,50,63,80,100,125,160,250,400,600,800,1000...(单位A)。

空开的额定电流有几安培至几百安培如10安的和600安的,但是普通的DZ47-63系列的最大电流63安,分为5 10 16(15) 20 25 32(30) 40 50 60(63)。

要点:1、空气开关额定电压大于等于线路额定电压;
2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流。

例:DZ47-60A C25:
DZ47---系列微型断路器(还有很多系列,基本都是厂家命名的)
LE-----带漏电脱扣功能 60-----框架等级为60A
C------瞬时脱扣过流倍数按照明类,如5~7或7~10倍,D为动力型10~14倍
空气开关是用来保护电线及防止火灾,所以是要根据电线的大小选配的而不是根据电器的功率选配的。

如果空气开关选用太大就不用保护电线,当电线超载空气开关仍不会跳,就会为家庭安全带来隐患。

所以应该先检查电线的大小,如果电线允许更大的空气开关则可以换大一点的空气开关。

1.5平方线配C10的开关,2.5平方线配C16或20的开关,4平方线配C25的开关,6平方线配C32的开关。

根据什么依据选择低压柜主受空气开关(3P或4P)看看四极断路器的选用吧!
属于下列情况,有必要选用四极断路器:
1、有双电源切换要求的系统必须选用四极断路器以满足整个系统的维护、测试和检修时的隔离需要;
2、住宅每户单相总开关应选用带N极的二极开关(可用四极断路器);
3、剩余电流动作保护器(漏电开关),必须保证所保护的回路中的一切带电导线断开,因此,对具有剩余电流动作保护要求的回路,均应选用带N极(如四极)的漏电断路器。

就是考虑你以后要用空调,所以总空开要用32的,如你以后空调多,可能得用40~60的空开,因为你有4层楼呀,其实你可把每层楼的照明和插座用15A的,再有空调什么的大用电器就要单独放线用15A的空开,特别是厨房,将来是用电器较多的地方,也要单独设空开,这个都要考虑远一点,为以后增加功率留余地。

一、全部电器总容量5000W,负荷不大,用[32A/2P断路器+漏电脱扣附件]即可。

如果考虑[需用系数]的话,25A规格也可。

二、计算公式: Ijs=Kx*P/U/cosφ.其中: Ijs-------计算电流,
Kx--------需用系数。

家庭用电Kx在0.5-0.7之间足够,
P---------安装容量.所有电器(插座也折算在内.每个100W估算进去), cosφ------功率因数.民用电气线路按0.85-0.9估算.
得到计算电流值后.选择断路器可以套大1.2个规格的.但要注意.断路器与其所保护的线路之间要配套(指出线回路):
16A-对应线路为BV-2.5;20,25A对应线路为BV-4;32A对应线路为BV-6;40A对应线路为BV-10(一般是住宅进线规格,对应40A电表)。

一般选用正泰的,质量不错,价格合适!
空气开关,又称自动开关,低压断路器。

原理是:当工作电流超过额定电流、短路、失压等情况下,自动切断电路。

DZ47-60A C20的空气开关,这是微(小)型断路器的额定电流标法,英文字表示磁脱扣(短路保护)的动作倍数,C一般用于普通配电(5-10倍),另外一种常见的是D型,用于起动电流较大(如电机)的电器(10-14倍)。

20A表示额定电流,但应注意的是这个电流是在环境温度为40摄氏度时的整定值。

实际使用时可参照厂家提供的降容曲线。

家用断路器空气开关的选择
断路器,全称自动空气断路器,也称空气开关,是一种常用的低压保护电器,可实现短路、过载等功能。

断路器在家庭供电中作总电源保护开关或分支线保护开关用。

当住宅线路或家用电器发生短路或过载时,它能自动跳闸,切断电源,从而有效的保护这些设备免受损坏或防止事故扩大;家庭一般用二极(即2P)断路器作总电源保护,用单极(1P)作分支保护;
断路器的额定电流如果选择的偏小,则断路器易频繁跳闸,引起不必要的停电,如选择过大,则达不到预期的保护效果,因此家装断路器,正确选择额定容量电流大小很重要。

一般小型断路器规格主要以额定电流区分6A,10A,16A,20A,25A,32A,40A,50A,63A,80A,100A等;那么一般家庭如何选择或验算总负荷电流的总值喃?
1、首先计算各分支电流的值
①纯电阻性负载,如灯泡,电热器等用注明功率直接除以电压即的,
公式I=功率/220v;
例如20w的灯泡,分支电流I=20W/220=0.09A
电风扇、电熨斗、电热毯、电热水器、电暖器、电饭锅、电炒锅、吸尘器、空调等为阻性负载
②感性负载,如荧光灯,电视机,洗衣机,等计算稍微复杂,要考虑消耗功率,具体计算还要考虑功率因数等,为便于估算,笔者给出一个简单的计算方法,即一般感性负载,根据其注明负载计算出来的功率在翻一倍即可,例如注明20W的日光灯的分支电流I=20W/220v=0.09A,翻倍为0.09A*2=0.18A(比精确计算值0.15A,多0.03A)
日光灯、电冰箱、电视等划为感性类
2、总负荷电流即为各分支电流之和;知道了分支电流和总电流,就可以选择分支断路器及总闸断路器、总保险丝,总电表以及各支路电线的规格,或者验算已设计的这些电气部件的规格是否符合安全要求;
还有:为了确保安全可靠,电气部件的额定工作电流一般应大于2倍所需的最大负荷电流;此外,在设计、选择电气部件时,还要考虑到以后用电负荷增加的可能性,为以后需求留有余量;
下表给出了几种常见住宅的计算负荷及主开关的额定电流住宅类别计算负荷
/kw 计算电流/A 主开关额定电流/A 电能表容量/A 进户线规格复式楼 8 43 90 20(80) BV-3*25mm2 高级住宅 6.7 36 70 15(60) BV-3*16mm2
120m2以上住宅 5.7 31 50 15(60) BV-3*16mm2
80m2~120m2住宅 3 16 32 10(40) BV-3*10mm2
注:当实际用电容量大于8KW时,应考虑三相五线制配电
一、一般铜导线载流量
导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。

如:2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A
4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A
二、计算铜导线截面积
利用铜导线的安全载流量的推荐值5~8A/mm2,计算出所选取铜导线截面积S的上下范围: S=[ I /(5~8)]=0.125 I ~0.2 I(mm2) S-----铜导线截面积(mm2) I-----负载电流(A)三、功率计算
一般负载(也可以成为用电器,如点灯、冰箱等等)分为两种,一种式电阻性负载,一种是电感性负载。

对于电阻性负载的计算公式:P=UI
对于日光灯负载的计算公式:P=UIcosф,其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同,统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦,则最大电流是 I=P/Ucosф=6000/220*0.8=34(A) 。

但是,一般情况下,家里的电器不可能同时使用,所以加上一个公用系数,公用系数一般0.5。

所以,上面的计算应该改写成 I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说,这个家庭总的电流值为17A。

则总闸空气开关不能使用16A,应该用大于17A的电功率的计算,功率通俗点讲就是电器耗电大小,准确的讲是电器设备单位时间里用电量的大小。

对于家庭用的单相电气设备,功率计算的算式很简单: P=U×I×COSφP 功率,指有功功率单位:瓦(W) 1kW=1000W(1千瓦=1000瓦) U 电压,生活电都为220V 单位;伏(V) I 电流,单位:安(A) COSφ功率因数没有单位。

对于纯阻性负载如:电炉、电热水器,等发热电器;COSφ=1
功率计算式可以简化为:P=U×I 对于带感性负载如:风扇等电机类的电器、电视等;1>COS φ>0 电机类电器一般为0.8左右。

电流中包含有无功分量。

家用电器一般没有带容性负载。

备注: 由于家用电器不都是纯阻性负载,即COSφ≠1,电流中含有无功分量,所以我
们按电器功率I=P/220V计算出来的电流值与用仪表测量出来的电流值是不一样的。
