采集仪操作说明书

合集下载

数采仪说明书

数采仪说明书

物联网数据采集控制仪使用说明书Operating Instructions物联网数据采集控制仪使用说明书Operating Instructions仪器的商标(4)状态显示灯可以显示仪器工作状态,从左至右依次是: GPRS、充电、保护、过冲、浮充、放电、断电。

(5)电源开关( POWER)备用电池开关,当按钮被按下时,启用备用电池;当按钮弹起时,切断备用电池。

后面板说明物联网数据采集控制仪背面板如图1-2 所示。

图 1-2背面板(1)电源接口及开关仪器电源线接口以及开关,插上电源线,当开关处于位置“I”,接通仪器电源;当开关处于位置“O”,断开仪器电源。

(2)SIM 卡插槽可插 3G SIM 卡,用于 GPRS 模块进行无线数据传输。

(3)串口扩展外围接口仪器串口扩展模块的外围接口,可扩展 4 路串口。

(4)I/O 模块外围接口仪器的 I/O 扩展模块外围接口,可用于采集8 路模拟量与 12 路数字量。

(5)扩展板外部接口未使用,可插( 3)或( 4)模块,用于扩展串口或I/O 。

(6)扩展板外部接口未使用,可插( 3)或( 4)模块,用于扩展串口或I/O 。

(7)开关选择从 NOR 启动或者 NAND 启动,当开关拨到左端,选择从NAND 启动,当开关拨到右端,选择从NOR 启动。

(8)RS485 接口用于 485 通讯。

(9)CAN 接口CAN 总线通讯接口,可进行数据传输。

(10)音频接口左侧绿色接口可插耳机,右侧粉色接口可插麦克风。

(11)MICRO USB 接口用于给仪器烧写程序。

(12)SD 卡槽可插 SD 卡,用于扩展存储。

(13)USB 接口双USB 接口。

(14)RJ45 网口及 USB 接口上端是 RJ45 网口,可以连接网线,用于与主机通讯;下端是双 USB 接口。

(15)串行及视频接口上端为串行通讯接口,下端为VGA 视频接口。

装箱清单1台主机箱1条电源线1本说明书1条串口线1个合格证1包螺丝1个名牌1本故障手册安装说明安装环境:温度 5℃~40℃之间;相对湿度在90%以下;大气压力在86~106kPa。

数采仪说明书

数采仪说明书

前言一.目标读者:现场实施工程师。

二.读者需要具备的基础:1.基本的计算机操作知识。

2.LINUX基本命令的使用:ps, netstat, kill, ls, vi, df, ping, vi, tip, ifconfig, gunzip.第一部分数采仪基本说明一.外形介绍及功能说明1.外形请参看图2-1:2.功能:采集“环保数据采集装置”采集好的数据,将它们送给上端软件。

并将上端软件下发的遥控命令传给“环保数据采集装置”。

二.前面板贴图说明:1.参见图2-1。

2.“电源”灯表示是否接上了电源。

插上电源后,应常亮。

3.“运行”灯由程序控制。

具体定义待定。

4.“网络”表示数采仪连接着的HUB或个人计算机是10兆还是100兆的网。

如果是100兆的网,则闪烁。

如果是10兆的网,则不亮。

5.“通讯”表示CDMA通讯情况状况。

如果CDMA网络连通,则闪烁。

没连通的话,则常亮或不亮。

6.“收发”灯由程序控制。

具体定义待定。

三.后背板的插口说明:参见图2-1,从左到右:1.第一个是网线口.最好将与之相连的个人计算机的网速设为10兆半双工。

设置方法见图2-2:图2-2图2-2种最右边的窗口式点击中间窗口的“配置”按钮弹出来的。

2.第二个口是控制类串口。

用来将数采仪和个人计算机相连的(用串口线),下载内核和直接登陆并控制LINUX用的。

主机扩展串口(Com)及控制台接口(Console),串口(Com)用于连接外接串口设备,如外置无线MODEM等,接制台接口(Console)即调试口,用于主机显示信息输出、终端连接、调试等;接口定义如下表所示COM ConsoleRJ45接口RJ45接口针号功能说明针号功能说明1 GND 1 GND2 —— 2 ——3 CTS 3 CTS4 RXD 4 RXD5 RTS 5 RTS6 TXD 6 TXD7 —— 7 —— 8VCC8VCC表2-13.相连着的一组串口(共2排,每排有4个)。

KSJK数采仪说明书

KSJK数采仪说明书

K S J K-803型污染源在线自动监控(监测)数据采集传输仪安装使用说明书CCAEPI-EP-2013-021北京利达科信环境安全技术有限公司BeijingLeaderKingsEnvironmentSafetyTechnologyCo.,Ltd.安全指示、保证和责任本仪器必须接地!为维护人身及设备安全请您务必遵守下列造作规程◇维护或修理前务必断开电源;◇按照地方或国家规范进行电力连接;◇尽可能使用接地故障断路器;◇在连接操作条件下将操作单元接地。

本仪器自发货之日起保修12个月。

1.如果零件损坏或仪器失灵,请不要擅自维修、拆装仪器上任意组件,请联系我公司售后进行处理。

2.所有因撞击、浸水、冻坏或雷电击中、使用或操作不当等事故以及非人为而不可避免的情况导致的损坏或故障均不在本保证的范围内。

3.非专业人员及非法操作造成机器任何损坏或失灵导致的直接或间接的后果不在本保证的范围内。

4.禁止使用各种尖锐利器点击液晶屏幕,由于操作不当导致机器损坏及故障均不在保修范围之内。

责任制造商和/或其代理对因本仪器损坏、采集传输数据不准确或不精确所造成的直接或间接的后果不承担任何责任。

制造商和/或其代理商对因不当使用或维护本仪器所造成的直接或间接后果不承担任何责任。

序言感谢您选择使用本公司生产的KSJK-803型污染源在线自动监控(监测)数据采集传输仪。

本说明书中的所有信息都是经过认真核对且被视为准确的。

考虑到产品的不断完善,公司保留在不预先通知的情况下,对该说明书以及说明书描述的产品随时进行修改的权利。

为确保正确安全和使用本仪器,在拆箱、安装、操作该仪器之前请务必认真阅读整篇说明书。

目录二、产品特点 ......................................................................................三、功能简介 ......................................................................................四、技术参数 ......................................................................................五、使用说明 ......................................................................................六、维护和故障处理 (9)七、定货须知 (10)八、售后须知 (11)一、产品介绍KSJK-803污染源在线自动监控(监测)数据采集传输仪是我公司专门针对中华人民共和国环境保护部门发布的HJ477-2009《污染源在线自动监控(监测)数据采集传输仪技术要求》开发的新一代无线数据采集通讯终端。

GD100使用说明书

GD100使用说明书

G D100(Y D Z-1)通用数据采集仪简明用户手册h t t p://w w w.n s y.c o m.c n水利部南京水利水文自动化研究所T E L:025-********中国·南京声明本手册所述内容不属于承诺范围,内容如有变化不再另行通知。

本手册所述仪器的出售必须经过授权或签订协议。

本手册所述仪器的使用必须遵循协议约定,禁止在约定外的任何媒体上复制本手册。

购买者可以备份为目的而做一份拷贝,在未经书面许可之前本手册的任何一部分都不允许为了购买者使用以外的目的而以任何形式和任何手段进行复制或传播。

版权所有2005-2006水利部南京水利水文自动化研究所南水™是水利部南京水利水文自动化研究所的注册商标我们尽力保证这本手册的正确,如有修改不再另行通知。

前言本手册讲述GD100型通用数据采集仪在目标环境中如何使用及如何优化设置,使得其处于最佳运行状态。

在使用本仪器以前,请详细阅读本手册,以避免由于误操作,导致仪器的损坏或部分、全部功能的丧失。

本用户手册由下面的章节和附录组成:第一章:概述第二章:产品的适用范围第三章:产品技术参数第四章:产品的功能第五章:安装与操作第六章:维护与安全使用说明第七章:全套仪器及附件第八章:产品生产与保修附录目录1.产品概述 (4)2.适用范围 (5)3、技术指标 (6)3.1 数据采集接口 (6)3.2 标准通讯接口 (6)3.3 通讯协议 (6)3.4 数据存储 (6)3.5 数据传输信道接口 (6)3.5.1 与数字超短波通讯机接口 (6)3.6 电源 (7)3.7 实时显示、参数设置 (7)3.8 工作环境 (7)4.主要功能 (8)4.1 具有多参数数据采集功能 (8)4.2具有多参数的数据存储能力 (8)4.3具有多通道数据通讯能力 (9)5.安装与操作 (10)5.1 仪器的安装 (10)5.2 键盘、屏幕的使用 (12)5.3 参数设置功能的使用 (12)6、维护与安全使用 (14)7、全套仪器及附件 (15)8产品生产与保修 (16)9、附录一:南京水利水文自动化研究所.水生态监测事业部简易通讯协议 (21)附录二:南京水利水文自动化研究所·水生态监测事业部D E B U S通讯协议 (22)10、附录三:G D100主模块板图 (23)10、附录四:G D100主板示意图 (24)1.产品概述GD100型通用数据采集仪(简称GD100)是一种先进计算机技术、工业控制技术和网络通信技术紧密结合的产物,是体现当代技术先进性和安全可靠性的水利水文自动化系统的优选产品,实现远程和本地实时水文数据采集与监测。

34970A多点温度采集仪操作说明书

34970A多点温度采集仪操作说明书

34970A多点温度采集仪操作说明书

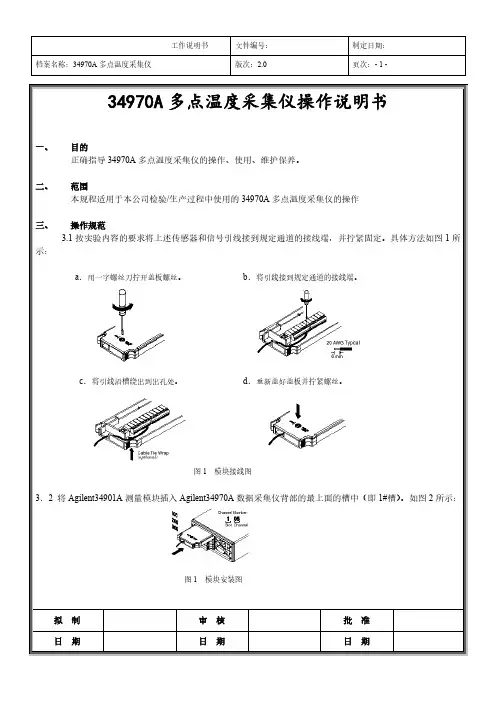

一、目的
正确指导34970A多点温度采集仪的操作、使用、维护保养。

二、范围
本规程适用于本公司检验/生产过程中使用的34970A多点温度采集仪的操作
三、操作规范
3.1按实验内容的要求将上述传感器和信号引线接到规定通道的接线端,并拧紧固定。

具体方法如图1所示:
a.用一字螺丝刀拧开盖板螺丝。

b.将引线接到规定通道的接线端。

c.将引线沿槽绕出到出孔处。

d.重新盖好盖板并拧紧螺丝。

图1 模块接线图
3.2 将Agilent34901A测量模块插入Agilent34970A数据采集仪背部的最上面的槽中(即1#槽)。

如图2所示:
图1 模块安装图
拟制审核批准
日期日期日期。

华擎数据采集仪HQ09A产品说明书

华擎数据采集仪HQ09A产品说明书

3.4.1 设置系统时间 .................................................................................................................................. 19 3.4.2 显示参数设置 ................................................................................................................................... 20
3.3.1 3.3.2 3.3.3
3.4
系统设置 ............................................................................................................................... 18

显示与键盘 ..................................................................................... 6
1.1 规约 ........................................................................................................................................... 6 1.2 状态栏 ....................................................................................................................................... 7 1.3 主显示区 .................................................................................................................................... 8

数据采集仪采集仪表安全操作及保养规程

数据采集仪采集仪表安全操作及保养规程

数据采集仪采集仪表安全操作及保养规程1. 引言本文档旨在说明数据采集仪采集仪表的安全操作及保养规程。

数据采集仪是一种常用的设备,用于采集、记录和分析仪表的数据。

正确操作和保养数据采集仪能够确保设备的长期稳定运行,并提高工作效率。

注意:在使用数据采集仪之前,请仔细阅读本文档,并按照规程进行操作和保养。

2. 操作规程2.1 环境要求•确保使用环境干燥,避免受潮;•温度保持在5℃至40℃之间;•操作时远离可燃物和易爆物。

2.2 数据采集仪的操作步骤1.确保数据采集仪已连接到所需的仪表;2.打开数据采集仪的电源开关,并确保设备稳定运行;3.根据仪表的要求设置数据采集仪,包括采样率、存储容量等参数;4.启动数据采集仪的数据记录功能,并等待数据采集过程完成;5.在数据采集完成后,关闭数据采集仪的电源开关;6.将数据采集仪连接到计算机,导出采集到的数据;7.断开数据采集仪与仪表的连接。

2.3 安全注意事项•操作时,避免过度挤压、摔落数据采集仪,以免损坏设备;•禁止在湿润的环境中使用数据采集仪,以免发生电气故障;•禁止拆卸数据采集仪或更换其内部零部件,以免造成危险;•对于故障或异常现象,及时停止使用,并联系专业人员进行检修。

3. 保养规程3.1 日常保养•定期清洁设备的外部表面,使用柔软的布进行擦拭,以确保设备清洁无尘;•每次使用后,检查数据采集仪的电源开关是否已关闭,仪表连接是否稳固;•严禁使用化学溶剂或腐蚀性液体清洁数据采集仪,避免对设备造成伤害。

3.2 定期保养•每隔一段时间,检查数据采集仪的连接线是否有损坏或松动现象,如有需要及时更换或修复;•定期检查数据采集仪的存储空间是否足够,及时清除无用数据,避免存储空间不足导致数据丢失;•对数据采集仪进行定期校准,确保采集的数据准确可靠。

4. 总结本文档针对数据采集仪采集仪表的安全操作及保养规程进行了详细说明。

正确的操作和保养能够确保设备的长期稳定运行,并提高工作效率。

数据采集仪使用说明书

数据采集仪使用说明书

数据采集仪使用说明书一、引言数据采集仪是一种用于收集、存储和分析数据的设备,广泛应用于各个行业的数据采集工作。

本使用说明书将详细介绍数据采集仪的使用方法和注意事项,以确保用户正确、有效地操作设备,提高数据采集的准确性和效率。

二、产品概述1. 产品外观及配件数据采集仪外观美观,整体设计简洁大方。

标配配件包括数据采集仪主机、电源适配器、USB数据线、使用说明书。

2. 技术参数为了更好地了解产品的功能和性能,以下是数据采集仪的一些主要技术参数:- 采集通道数:8个- 采集精度:16位- 采样频率:最高1000Hz- 存储容量:最大支持64GB的SD卡- 数据传输接口:USB、Wi-Fi、蓝牙三、使用方法1. 准备工作在开始使用数据采集仪之前,请确保已经完成以下准备工作:- 将数据采集仪主机连接到电源,并确保电源正常;- 插入SD卡,确保存储容量充足;- 通过USB数据线将数据采集仪与电脑连接。

2. 采集设置- 打开数据采集仪主机,进入菜单界面;- 使用上下方向键选择“采集设置”选项,并按确认键进入;- 针对不同的采集需求,设置采样频率、采集通道数等参数;- 根据需要选择数据采集的时间段或触发条件。

如需设置触发条件,请选择“触发设置”选项。

3. 数据采集- 设置完毕后,按下开始采集按钮,数据采集仪将开始工作;- 在采集过程中,请确保设备平稳放置,避免产生干扰;- 采集完成后,保存数据并关机。

4. 数据导出和分析- 断开数据采集仪与电脑的连接,将SD卡插入读卡器;- 此时,可以使用电脑上的数据处理软件进行数据导出和分析;- 使用分析软件,打开数据文件,进行数据处理、绘图等操作。

四、注意事项1. 使用环境数据采集仪适用于室内和室外环境,但请注意避免潮湿、高温、高压、腐蚀性气体等可能对设备造成损害的环境。

2. 使用方法- 请按照本说明书的步骤正确操作数据采集仪,避免因错误操作导致设备故障或数据丢失;- 在操作过程中,请勿拆卸数据采集仪主机或随意改动设备内部元件;- 避免让数据采集仪与尖锐物品直接接触,以防刮伤设备表面。

采集仪器操作方法

采集仪器操作方法

采集仪器操作方法
采集仪器操作方法取决于具体的仪器类型和用途。

以下是一个通用的采集仪器操作方法的步骤:
1. 准备工作:确保仪器的正常工作状态,例如插上电源、检查电池电量、连接必要的传感器等。

2. 设置参数:根据采集需求,在仪器的控制界面上设置相关参数,如采样率、采样时间、采集通道等。

3. 校准仪器:如果采集仪器需要校准,根据仪器的使用手册进行仪器的校准操作。

4. 放置传感器:将传感器放置在需要采集的物体或环境中,并确保传感器与仪器连接稳定。

5. 开始采集:根据设置的参数,点击开始采集按钮或触发采集命令,开始进行数据采集。

6. 监控采集过程:观察仪器的采集界面或指示灯,确保数据采集过程正常进行。

7. 停止采集:采集完成后,点击停止采集按钮或触发停止采集命令停止数据采
集。

8. 保存数据:将采集到的数据保存到仪器的内部存储器或外部设备,如电脑、USB存储器等。

9. 分析数据:将保存的数据导入到分析软件中进行数据分析和处理,根据需要生成报告或图表。

10. 清理仪器:根据使用手册的要求,对仪器进行清洁和保养,确保仪器的长期稳定运行。

注意事项:
- 在操作仪器前,务必仔细阅读仪器的使用手册,并按照说明进行操作。

- 在进行任何操作前,确保仪器和传感器处于安全状态,避免损坏仪器和受伤。

- 在设置参数和校准仪器时,注意选取合适的参数和校准方法,以确保采集的数据准确可靠。

- 在保存数据后,及时清理传感器和仪器,并确保存储设备的正常工作以防数据丢失。

采集仪操作说明书

采集仪操作说明书

JY-I智能数据采集仪系统V1.0用户手册JY-I智能数据采集仪系统V1.0 - 1 -1、概述根据国内表盘式试验机的特点,结合检测单位检测信息管理计算机化的需求,在调查国内数十家检测单位的十几种表盘式显示试验机的实际使用状况,听取多名业内专家及实际操作员的意见基础上,经多年的研发,并在现场的使用过程中逐步积累经验和发现问题不断改进,现推出现场无需电脑采集国内首创的新产品“PKPM建材试验机智能数据采集仪”。

仪器具有以下特点:●仪器自带液晶数显,可显示实时采集曲线图、样品编号、采集力值、准确度高,采集数据与表盘读数完全一致(改造后试验机精度达到一级)。

现场无需电脑,采集的数据自动传送到管理系统的数据库服务器,采集的数据有最大力值、实时采集曲线图数据,对钢筋机还自动算出屈服强度,显示并传到服务器。

●仪器使用220V的交流,产品本身内部设有滤波模块,能抑制一定幅度的外部电源的浮动,保证仪器核心部分的正常工作,对等位电网内的大型电机起降、变频器工作干扰、电机调速器工作所产生的脉冲和浪涌有一定的扼制作用,能在比较恶劣的电气环境、温度和湿度环境内出色工作。

●采用2线制现场总线的工业成套系统应用解决方案,与检测信息系统软件自动联机,电脑收样后的样品编号信息自动发送到数据采集仪,无需手工输入样品编号;采集仪完成每组试件的试验后,采集仪可根据试验员的主动判断后决定是否对试验结果作出自动上传和软件处理,或者舍弃然后换试件重做,试验员无须手工记录试验数据,从而可以实现从试验到出报告阶段试验数据的无缝传输,大大降低了试验员和报告审核工作的繁复程度和劳动强度,减少了发生错误的几率。

●实验室的各个科室,各种项目实验的不同厂家、不同类型的试验机,都可以通过此智能数据采集仪对试验信息,试验数据进行集中管理和控制。

典型的模型就是:依托一台配置有COM通讯口的PC机,通过COM口连接一个RS232 转RS485的转换器,下驳最多可12台智能数据采集仪,实现对只能采集仪对各试验机的试验数据的集中采集。

最新GD100使用说明书

最新GD100使用说明书

1G D100(Y D Z-1) 2通用数据采集仪3简明用户手册456789101112h t t p://w w w.n s y.c o m.c n13水利部南京水利水文自动化研究所14T E L:025-********15中国·南京16声明17本手册所述内容不属于承诺范围,内容如有变化不再另行通知。

18本手册所述仪器的出售必须经过授权或签订协议。

19本手册所述仪器的使用必须遵循协议约定,禁止在约定外的任何媒体20上复制本手册。

21购买者可以备份为目的而做一份拷贝,在未经书面许可之前本手册的22任何一部分都不允许为了购买者使用以外的目的而以任何形式和任何手段23进行复制或传播。

24版权所有 2005-200625水利部南京水利水文自动化研究所26南水™是水利部南京水利水文自动化研究所的注册商标27我们尽力保证这本手册的正确,如有修改不再另行通知。

28前言29本手册讲述GD100型通用数据采集仪在目标环境中如何使用及如何优30化设置,使得其处于最佳运行状态。

31在使用本仪器以前,请详细阅读本手册,以避免由于误操作,导致仪32器的损坏或部分、全部功能的丧失。

33本用户手册由下面的章节和附录组成:34第一章:概述35第二章:产品的适用范围36第三章:产品技术参数37第四章:产品的功能38第五章:安装与操作39第六章:维护与安全使用说明40第七章:全套仪器及附件41第八章:产品生产与保修42附录43目录441.产品概述 (5)452.适用范围 (7)463、技术指标 (7)473.1 数据采集接口 (7)483.2 标准通讯接口 (7)493.3 通讯协议 (8)503.4 数据存储 (8)513.5 数据传输信道接口 (8)523.5.1 与数字超短波通讯机接口 (8)533.6 电源 (9)543.7 实时显示、参数设置 (10)553.8 工作环境 (10)564.主要功能 (11)574.1 具有多参数数据采集功能 (11)584.2具有多参数的数据存储能力 (11)594.3具有多通道数据通讯能力 (14)605.安装与操作 (15)615.1 仪器的安装 (15)625.2 键盘、屏幕的使用 (18)635.3 参数设置功能的使用 (19)646、维护与安全使用 (23)657、全套仪器及附件 (25)668产品生产与保修 (27)679、附录一:南京水利水文自动化研究所·水生态监测事业部简易通讯68协议2169附录二:南京水利水文自动化研究所·水生态监测事业部D E B U S通讯70协议 (22)7110、附录三:G D100主模块板图 (24)7210、附录四:G D100主板示意图 (26)737475761.产品概述77GD100型通用数据采集仪(简称GD100)是一种先进计算机技术、工业78控制技术和网络通信技术紧密结合的产物,是体现当代技术先进性和安全79可靠性的水利水文自动化系统的优选产品,实现远程和本地实时水文数据80采集与监测。

USB采集仪使用中英文说明书

USB采集仪使用中英文说明书

查看开门记录的步骤第一步:制一张记录卡记录卡就是任意一张TEMIC卡,放在发卡器的感应区 点击。

第二步:将门锁的开门记录下载到采集器需要准备好采集器,先给采集器安装4接7#电池,再打开采集器后面的电源开关,采集器“嘀嘀”声后红灯亮,在门锁上刷一下记录卡,再将记录卡拿开,然后在3秒钟内将采集器靠近门锁的感应区,如下图,采集器的红灯有规律的闪烁表示正在下载,采集过程大约30秒钟。

采集完成后立即关闭采集器的电源开关。

采集姿势第三步:将记录上传到电脑关闭采集器的电源开关(注意:连到电脑的USB前,必须先关闭采集器的电源,并一直保持关闭状态),再连上电脑的USB端口;点击开门记录下的“读取”,根据提示一步一步操作即可。

Steps of opening recordsStep 1: Produced a record card.The record card is any one TEMIC card, put it on the sensitive area of the card dispenser Click。

Step 2: locks the door records downloaded to the collectorNeed to be ready for the collector, installed 4 pieces of 7 # battery in collector, open power switch behind the collector, the red light collector "Didi" sound, swipe the lock on the record card, then put record card away, and then to collect sensitive area near the door locks within 3 seconds, the regular flashing red light on the following figure, the acquisition is being downloaded, the acquisition process for about 30 seconds. The acquisition closed immediately after the completion of the acquisition of the power switch.Acquisition postureStep 3: upload the recording to your computerTurn off the acquisition power switch (Note: before connected to the computer's USB, the power of the collector must be turned off, and has remained off), and then connected to the computer's USB port; click "read" open the door to record, according to the prompt step instructions to operate .。

数采仪说明书

数采仪说明书

数采仪说明书-CAL-FENGHAI.-(YICAI)-Company One1数采仪使用说明书目录1 前言................................................................................................................错误!未定义书签。

概述..............................................................................................................错误!未定义书签。

功能特点......................................................................................................错误!未定义书签。

技术指标......................................................................................................错误!未定义书签。

2 安装和接线说明............................................................................................错误!未定义书签。

接线图..........................................................................................................错误!未定义书签。

指示灯状态..................................................................................................错误!未定义书签。

数据采集器中文说明书

数据采集器中文说明书

Agilent34970A数据采集仪基本操作实验一、实验目的1.了解Agilent34970A数据采集仪的基本结构和功能。

2.了解Agilent34901A测量模块的基本功能和工作原理。

3.学习Agilent34970A数据采集仪使用面板进行数据采集的方法。

二、实验要求1.根据Agilent34970A数据采集仪用户手册,掌握各开关、按钮的功能与作用。

2.通过Agilent34901A测量模块,分别对J型热电偶、Pt100、502AT热敏电组、直流电压、直流电流进行测量。

三、实验内容与步骤1.实验准备1.1 Agilent34970A数据采集仪的基本功能与性能。

Agilent 34970A数据采集仪是一种精度为6位半的带通讯接口和程序控制的多功能数据采集装置,外形结构如图1、图2所示:其性能指标和功能如下:1.仪器支持热电偶、热电阻和热敏电阻的直接测量,具体包括如下类型:热电偶:B、E、J、K、N、R|T型,并可进行外部或固定参考温度冷端补偿。

热电阻:R0=49Ω至 2.1kΩ,α=0.000385(NID/IEC751)或α=0.000391的所有热电阻。

热敏电阻:2.2 kΩ、5 kΩ、10 kΩ型。

2.仪器支持直流电压、直流电流、交流电压、交流电流、二线电阻、四线电阻、频率、周期等11种信号的测量。

3.可对测量信号进行增益和偏移(Mx+B)的设置。

4.具有数字量输入/输出、定时和计数功能。

5.能进行度量单位、量程、分辨率和积分周期的自由设置。

6.具有报警设置和输出功能。

7.热电偶测量基本准确度:1.0℃,温度系数:0.03℃。

8.热电阻测量基本准确度:0.06℃,温度系数:0.003℃。

9.热敏电阻测量基本准确度:0.08℃,温度系数:0.003℃。

10.直流电压测量基本准确度:0.002+0.005(读数的℅+量程的℅)。

11.直流电流测量基本准确度:0.08+0.01(读数的℅+量程的℅)。

海康威视 DS-K1F181-F 光学指纹采集仪用户手册说明书

海康威视 DS-K1F181-F 光学指纹采集仪用户手册说明书

光学指纹采集仪用户手册版权所有©杭州海康威视数字技术股份有限公司2017。

保留一切权利。

本手册的任何部分,包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其子公司(以下简称“本公司”或“海康威视”)。

未经书面许可,任何单位和个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。

除非另有约定,本公司不对本手册提供任何明示或默示的声明或保证。

关于本手册本手册描述的产品仅供中国大陆地区销售和使用。

本手册作为指导使用。

手册中所提供照片、图形、图表和插图等,仅用于解释和说明目的,与具体产品可能存在差异,请以实物为准。

因产品版本升级或其他需要,本公司可能对本手册进行更新,如您需要最新版手册,请您登录公司官网查阅()。

海康威视建议您在专业人员的指导下使用本手册。

商标声明为海康威视的注册商标。

本手册涉及的其他商标由其所有人各自拥有。

责任声明●在法律允许的最大范围内,本手册所描述的产品(含其硬件、软件、固件等)均“按照现状”提供,可能存在瑕疵、错误或故障,本公司不提供任何形式的明示或默示保证,包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证;亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿,包括但不限于商业利润损失、数据或文档丢失产生的损失。

(若您将产品接入互联网需自担风险,包括但不限于产品可能遭受网络攻击、黑客攻击、病毒感染等,本公司不对因此造成的产品工作异常、信息泄露等问题承担责任,但本公司将及时为您提供产品相关技术支持。

●使用本产品时,请您严格遵循适用的法律。

若本产品被用于侵犯第三方权利或其他不当用途,本公司概不承担任何责任。

●如本手册内容与适用的法律相冲突,则以法律规定为准。

前言本节内容的目的是确保用户通过本手册能够正确使用产品,以避免操作中的危险或财产损失。

在使用此产品之前,请认真阅读产品手册并妥善保存以备日后参考。

概述本手册适用于DS-K1F181-F光学指纹采集仪。

华思测控 HDA Pro 数据智能采集器使用说明书

华思测控 HDA Pro 数据智能采集器使用说明书

华思测控HDA Pro数据智能采集器使用说明书华思(广州)测控科技有限公司Huasi(Guangzhou)Measurement Technology Co.,Ltd.电话传真邮编:511400网址:地址:广州市番禺区东环街番禺大道北537号番山创业中心2号楼2区808B修订记录版本作者说明日期V1.0版本首发2021-09-17目录一、设备简介 (1)1.1应用介绍 (1)1.2参数指标 (2)1.3设备接口介绍 (3)二、HDA Pro设备软件介绍 (6)2.1APP主界面 (6)2.2蓝牙连接 (6)2.3设备信息 (7)2.4手动采集和历史数据 (9)三、自动化系统集成介绍 (10)四、自动化系统安装调试 (11)五、云平台设备挂载设置 (12)5.1新建项目 (12)5.2挂载设备 (13)5.3设备采集设置 (15)5.4设备交互 (17)六、注意事项 (19)七、常见问题解决 (20)问题1:无法开机 (20)问题2:无法通过数据线通讯 (20)问题3:自动模式失效 (20)问题4:传感器测值为零 (20)问题5:传感器测值不稳定 (20)问题6:不能通过网络发送无线数据 (21)八、联系我们 (22)一、设备简介1.1应用介绍华思测控HDA Pro数据智能采集器是分布式各类传感器数据采集的装置,广泛用于土石坝、堤防、建筑地基、矿井,基坑开挖、岩土边坡等安全监测领域传感器测点的采集传输设备。

它由PC密封防水外壳、智能数据采集模块、电源模块、蓝牙模块和数据传输模块等组成,具有自动量测、信号处理、控制和无线通讯功能,能在野外恶劣的环境下长期可靠的运行。

设备整体采用低功耗设计,内置电池加保护箱体太阳能板设计可保证每天采集一次的频率工作六年,有可靠的防雷抗干扰保护措施。

可采用多种通讯方式,包括4G无线网络、NB-IoT窄带物联网与HuasiMesh智能自组网,便于系统组成和扩展。

能接入振弦式、电阻式、电流式、电压式、数字式(485)各种类型的传感器。

Sefram DAS 240 数据采集仪使用指南说明书

Sefram DAS 240 数据采集仪使用指南说明书

SEFRAM DAS 240Sefram• 20 to 200 analogue channels• Input: voltage, thermocouple, Pt100-Pt1000, current (with optional adapter), resistance • Voltage: from 1mV to 200V (±100V)• Temperature: thermocouples (all types), Pt100-Pt1000 (2 or 3 wires)• 16 Bit vertical resolution• Max sampling rate: 1ms (1kHz)• 12 logical channels • 4 alarms (output)• 4 logical function input with counter & frequency meter capability • 10" TFT panoramic touch screen • Internal hard drive: 32 Gb• Interfaces: USB, Ethernet, Wifi (option)• Lithium-ion battery (factory option): 15h autonomy • DasLab software (licence free)• Safety: IEC 61010 CAT I 100VSelection guideThe DAS240 is supplied with 20 analogue channels, but you can add 180 analogue channels, by steps of 20. All modules (20channels) are strictly identical and can perform the same mea-surements (voltage, temperature, resistance, current).A modular solutionThe DAS240 recorder is really a general purpose recorder for process applications:- multi channel temperature monitoring and recording - 0-10V sensors monitoring and recording - voltage measurements - pulse counting- 4-20mA measurement and monitoring (with optional shunt).Multiple applicationsThe DAS240 is equipped with a panoramic 10" touch screen:the user interface becomes absolutely interactive. The icons and symbols used makes the browsing very easy and will save your time.The new DAS240 recorder has been designed to measure all parameters you can find in a process: voltage measurements,measurements on sensors (0-10V), temperature measurements (thermocouple, Pt100-Pt1000), current measurements (with optional shunt), resistance measurement, counter, frequency.You can view directly the results of measurements (graphs,numerical values) and memorize your results in the recorder memory or in a USB memory stick. The data transfer and data processing can be done later with a personal computer using the licence free DasLab software.Multi Channel Handheld RecorderDAS 240DAS240DAS240BAT20 analogue multiplexed channels ••12 logical channels input••Internal battery (15h autonomy)-•20 channels moduleoption option WiFi interface (USB dongle)optionoptionSetup: self-explanatory icons to guide the user Channels setup: all parameters can be displayed on a single screenNumerical display of measurements XY modeMath calculation between channelsTrigger: multiple choice and combination of threshold, channelsand conditionsMeasurement display with zoom and cursors File management with the DAS240The new DasLab software for PC (under Windows)is suitable for:- Managing recorder setup (online & offline)- Remote setup of the DAS240- Managing & downloading files(records, setup) from the recorderDasLab is a licence free software and can bedownloaded from Sefram website.The link between your DAS240 and your compu-ter can be set up through the Ethernet interfaceor the Wifi interface (option).SEFRAM DasLab SoftwareDAS 240: a flexible solution with the optional 20 channels modulesYour applications needs more measurement channels? The DAS240 is a flexible and scalable system!Supplied with 20 measurement channels, you can add up to 180 channels, by increment of 20, for reaching a total of 200 channels. The 20 channels modules (P/N: 902401000) are all versatile: you can measure voltage, temperature withthermocouples, Pt100-1000 and are supplied with fast connectors and a mechanical system to fix them together.20 channels module (P/N: 902401000)DAS240 equipped with 40 channelsDasLab : Remote setupDasLab: channels setupDasLab: files managementFTDAS240A00 - Specifications can be updated without notice32, rue Edouard Martel - BP55- 42009 - St Etienne - cedex 2Tél. +33 (0) 4.77.59.01.01I NTERNAL STORAGEInternal flash drive size:32Gb minMaximum file size:2GbI NTERFACESUSB: 2 x USB type AEthernet:10/100base-T with RJ45 socketWifi:with optional USB dongleGENERAL SPECIFICATIONSDisplay:10" TFT touch screen LCD, backlighted,1024 x 600 dotsPower supply:15V / 4A max with main adapter (100/240VAC) Battery:factory option, non removable, Lithium-ion Autonomy with battery:15h with standby mode, 10h withoutstand-by modeOperating temperature:0°C to 40°C, 80% RH (no condensation) Storage temperature:-20°C to 60°CDimensions:66 x 298 x 176mmWeight:1,5kgSafety:Cat I 100V, according to IEC61010-1 Warranty: 2 yearsA CCESSORIES AND OPTIONS902401000:20 channels module902408000:Rugged carrying case902402000:Wifi option (USB dongle)984405500:12 isolated logical channels board902407000:Logical channels patch cord902406500:4-20mA / 50 ohms shunt902409000:19" rackmount kit:T ECHNICAL SPECIFICATIONSNumber of channels:20 channels, expandable to 200with optional 20 channels modules I NPUT SPECIFICATIONSDC VoltageRanges:1mV (±0,5mV) to 200V (±100V) Maximum input voltage:100V DCAccuracy:0,1% of the full scale ±10µVT EMPERATURE WITH T HERMOCOUPLESSensors RangeCouple J -210°C to 1200°CCouple K -250°C to 1370°CCouple T -200°C to 400°CCouple S -50°C to 1760°cCouple B 200°C to 1820°CCouple E -250°C to 1000°CCouple N -250°C to 1300°CCouple C0°C to 2320°CCouple L -200°C to 900°CCold junction compensation: ±0,5°CT EMPERATURE WITH P T100 - P T1000Current:1mA (Pt100) & 100µA (Pt1000) Range:-200°C to 850°CMeasurements: 2 and 3 wiresAccuracy (at 20°C):0,3°C ±0,1% of readingCompensated resistance with 2 wire:30 ohms max.Compensated resistance with 3 wires:50 ohms maxR ESISTANCERanges:1kΩand 10kΩAccuracy:1Ω(range 1kΩ) and 10Ω(range (10kΩ)A CQUISITION- S AMPLINGResolution:16 bitAcquisition system:scanner, one sample per channelSampling rate:1ms to 20mn for V >50mV2ms to 20mn for V ≤50mV,thermocouples & Pt100-Pt1000Trigger:date, delay, threshold, combinationof thresholds (and/or),word on logical channels (and, or, slope, level) Pre-trigger :variable from 0 to 100k samplesA DDITIONNAL I/OLogical channelsNumber:12Maximum permitted voltage:24V Cat IInput impedance:4,7kΩSampling rate:1ms max.L OGICAL FUNCTION INPUTNumber of channels: 4 (K1 to K4)Maximum permitted voltage:24V Cat IInput impedance:4,7kΩSampling rate:1ms max.Pulse counter:0 to 10000000Frequency measurement:1Hz to 10kHzA LARMS(OUTPUT)Number: 4 alarms (A, B, C, D)Output level:0-5VSupplied with:a main adaptor 100/240V, manual (CD-ROM), 1 male connector with 25 pins male and cover, 1 cable (70cm) for measurement module connection, 1 mea-surement module (20 channels) with connectors, a stylus, a soft wipe, a screwdriver.。

山珍II型数据采集仪说明书(双面版)

山珍II型数据采集仪说明书(双面版)

目录第一章功能及特点 (1)1.1 山珍II 型数据采集仪的原理 (1)1.2 山珍II 型数据采集仪的特点 (1)第二章技术指标 (3)2.1 技术指标 (1)2.2 工作环境指标 (1)第三章接口与按键 (6)3.1 硬件接口 (1)第四章操作说明 (7)4.1 显示 (1)4.2 设置菜单操作 (1)第五章安装说明 (9)5.1 SIM卡的安装 (1)5.2 信号电缆的连接 (1)第六章常见问题及处理 (13)6.1注意事项 (1)6.2常见故障 (1)6.3技术支持 (1)6.4免责申明 (1)附录 (15)附录一:常用因子编码表 (15)附录二:目前嵌入的协议内容及编码 (18)附录三:安装结构尺寸 (19)附录四:代码定义 (20)21第一章功能及特点1.1 山珍II 型数据采集仪的原理山珍II 型数据采集仪,与现场监测仪表连接,采集监测结果(如COD、PH等水污染物,二氧化硫、烟尘等气污染物,流量计等),并进行数据的处理和储存,并将各项数据如瞬时值、平均值、最小值、最大值以及环保实施设备的运行监测等,以(如GPRS/ CDMA、以太网等)方式通过网络传输层实时传送到控制室的通讯服务器,从而监控中心可以进行远距离监控、监测。

1.2 山珍II 型数据采集仪的特点●全智能。

无人职守自动工作。

实现对下端仪器的反控。

●多信道通讯。

GPRS /CDMA、以太网等,所有通讯方式可以同时使用,具有极高的通讯可靠性。

出厂标配为LAN通讯方式。

● 备用电源系统。

当AC220掉电时,将自动切换到备用电池供电。

可持续工作大于12个小时。

●具有报警功能。

按照设置的报警上、下限触发报警功能,并可以及时上报到中心机,且报警出现时自动按设定间隔时间记录监测数据。

并具有报警使能开关设置。

●显示下端仪器的工作状态。

数据采集仪自带8个按键、8位数码管以及8个状态指示灯。

可在现场设置工作参数、指示设备的运行状态和显示采集到现场数据,并且设置参数时需要密码识别。

温度采集仪(Z7-821-II)说明书

温度采集仪(Z7-821-II)说明书

适用于温度的采集及传输。

二.特点:长期稳定性好、测量温度范围宽、精度高、抗干扰设计、灵敏度高、温漂小、现场温度显示。

三.主要技术参数:测温范围:-99.9℃~ +99.9℃环境温度:-10℃ ~ +60℃供电电源:+5V~ +12V精确度:0.3℃传输距离:1.5Km(RS485方式)、20m(RS232方式)AD 精度:16位四.外形及尺寸安装方式:导轨安装外型尺寸:121mm×71.5mm×25.5mm五.接线:注:可以用内正外负适配器直接插入电源插孔供电六.使用说明:1.先接好天线、pt1000,之后可以接通电源。

2.上电15秒内显示设备地址范围为0-254。

3.接通电源15秒后,自动切换到显示温度值,同时可以通讯。

4.可以通过通讯方式设置显示地址或温度,显示状态一直保持直到接收到另外的显示命令。

5.在显示温度状态下,可以短接L1、L3显示地址,拿开短接线恢复到显示温度状态。

6.设备带通讯指示灯:绿灯为收到主机命令,红灯为本设备应答。

7.温度显示范围为:-99.9℃~ +99.9℃,最小显示精度0.1℃。

七.通讯1.通讯方式:RS232或RS485;主机查询,温度无线采集仪应答的主从方式。

2.数据格式:8位数据位,无校验,1位停止位,波特率1200说明:通讯协议中所有字节为16进制表示形式;addr代表需要操作的无线温度采集仪的地址(有效地址:0-254;255为广播地址,代表对所有设备操作),Xor代表本字节前面所有字节的异或值。

【采集温度】:采集指定地址设备的当前温度值。

命令:应答:其中:A为符号位(0f为正,0a为负);B为温度十位( 9℃);C为温度个位(1℃);D 为温度小数位(0.1℃)。

例如:采集地址为1的设备当前温度;发送命令 63 6f 6d 31 01 51应答:63 6f 6d 31 01 0a 01 02 03 5b;温度值为:-12.3℃【设置地址】:对正在显示地址状态的所有设备设置地址命令:应答:其中:addr为设备需要修改成的地址。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

JY-I智能数据采集仪系统V1.0用户手册一、概述根据国内表盘式试验机的特点,结合检测单位检测信息管理计算机化的需求,在调查国内数十家检测单位的十几种表盘式显示试验机的实际使用状况,听取多名业内专家及实际操作员的意见基础上,经多年的研发,并在现场的使用过程中逐步积累经验和发现问题不断改进,现推出现场无需电脑采集国内首创的新产品“PKPM建材试验机智能数据采集仪”。

仪器具有以下特点:●仪器自带液晶数显,可显示实时采集曲线图、样品编号、采集力值、准确度高,采集数据与表盘读数完全一致(改造后试验机精度达到一级)。

现场无需电脑,采集的数据自动传送到管理系统的数据库服务器,采集的数据有最大力值、实时采集曲线图数据,对钢筋机还自动算出屈服强度,显示并传到服务器。

●仪器使用220V的交流,产品本身内部设有滤波模块,能抑制一定幅度的外部电源的浮动,保证仪器核心部分的正常工作,对等位电网内的大型电机起降、变频器工作干扰、电机调速器工作所产生的脉冲和浪涌有一定的扼制作用,能在比较恶劣的电气环境、温度和湿度环境内出色工作。

●采用2线制现场总线的工业成套系统应用解决方案,与检测信息系统软件自动联机,电脑收样后的样品编号信息自动发送到数据采集仪,无需手工输入样品编号;采集仪完成每组试件的试验后,采集仪可根据试验员的主动判断后决定是否对试验结果作出自动上传和软件处理,或者舍弃然后换试件重做,试验员无须手工记录试验数据,从而可以实现从试验到出报告阶段试验数据的无缝传输,大大降低了试验员和报告审核工作的繁复程度和劳动强度,减少了发生错误的几率。

●实验室的各个科室,各种项目实验的不同厂家、不同类型的试验机,都可以通过此智能数据采集仪对试验信息,试验数据进行集中管理和控制。

典型的模型就是:依托一台配置有COM通讯口的PC机,通过COM口连接一个RS232 转RS485的转换器,下驳最多可12台智能数据采集仪,实现对只能采集仪对各试验机的试验数据的集中采集。

这是一种理想的信息集总处理机制。

●JY-1型建材试验机智能数据采集仪广泛应用到全国各地大小几百余家检测机构和检测单位,应用项目可涵盖钢筋、钢材、混凝土、水泥、沙浆、面砖、砌块、环境防水和节能材料等多种建材的检测,深受广大用户的喜爱。

●可接我所研制的钢筋延伸采集探头同步自动采集钢筋力值,钢筋伸长量,采集的数据自动送入电脑后,自动生成并绘制带钢筋延伸率的检测报告,且可生成钢筋力—伸长率的各种关系图。

二、采集仪系统操作仪器开机(图1)上图为采集仪背面的接插埠和开关的正视图。

在接通外部电源的条件下,把翻转开关往上打,采集仪就开机了,开机情况下,电源指示灯是常亮的,如果电源灯不亮,就可以检查保险是否烧毁。

如果外接的交流电源没有接地极,那么必须在试验室附近找一合适地点,挖地1.5到2米,湿度较高的土层下埋一铁条或铁板,并撒上一包盐,浇上水,用导线引一条地线接到采集仪上图的接地桩上,接地能有效地预止雷击和静电破坏。

上图的通信接头是用来连接电脑跟电脑通讯的,荷载接头是用来接实验机的传感器的,位移接头是一个扩展的传感器接头,一般情况下是不会用到的。

带灯电源开关位移传感器接头接地桩 荷载传感器接头通信接头 220V 交流输入保险盒(一)主屏幕介绍接通电源,打开开关后,仪器的主屏幕会有如下显示:(图2)主屏幕的显示区域大致可以分为四个区:1)在屏幕的上方,由时间、荷载、速率三个参数显示框组成的一栏,显示的是试件试验时的过程参数;包括的是从试验开始的荷载加载试件记数,荷载框显示的是当前试验的荷载峰值,速率是指荷载增大的速率。

2)左边显示样品编号,无样品字样的一个竖立的矩形框,是一个显示区域,显示的是采集仪的菜单,我们称为菜单显示区。

3)右边一个较大的被虚线分割的矩形区域,是显示试件的荷载曲线的,矩形的左短边和下长边是曲线的2根坐标轴,横向的标注的是试验的时间,纵向的标注的是荷载的力值。

4)在显示屏的下方有一个长条形的显示区域,显示的是当前试验的试件的尺寸和材料类别,我们可认为它是个样品信息显示区。

(二)按键功能仪器键盘示意图(图3)上图是采集仪的按键全图。

采集仪的按键有2个主要的功能键,3个辅助功能键,还有4个方向控制键。

1)调校:是仪器的主功能键,按下此键,可进入采集的主功能菜单,对采集仪的主要参数进行设定。

2)确认键和退出键,是一对组合的辅助功能键,通过它们可以在采集仪的各级菜单之间进出,通过确定可以选择用户所需要的子菜单进入或参数设定及功能设定。

3)上(2)、下(8)、左(4)、右(6)键,是采集仪的方向控制键,可以让采集仪的光亮选择条在并列菜单之间跳跃,选择所需要的功能。

4)启动键:是一个辅助功能键,试验时此键被作为荷载采集仪的一个手动开始键。

在标定仪器时,当要对分段点的信号强度值进行手动修改时,此键作为一个插入键使用。

5)自动键:是试验的主功能键,按下自动,可以对当前仪器所期望的样品的类别,尺寸,编号尾数起始数(可容许后6位尾数筛选的条件,以大于这个尾数为条件进行筛选)进行设定,通过这些条件向计算机自动索取编号。

6)手动键提供了手动实验的功能,但实验的数据不能跟计算机进行自动传输。

7)数字键:1、2、3、4、5、6、7、8、9、0,共十个,实现数字输入的功能。

(三)仪器设置在按下采集仪的“调校”键后,可以进入采集仪设置的主菜单,同时采集仪的主屏幕会有如下显示:启动键自动键手动键 调校键退出键 确认键 清零键数字键方向(数字键)复位键(图4)(四)坐标设置将光亮选择块停留在坐标设置字样上,按确认键将出现如下图样(图5),(图5)数据采集仪允许设置3个不同量程的曲线绘图坐标,用户需根据自己当前试验的材料的实际耐荷特性来选择绘图坐标,绘图坐标用户可以自己进行预先设置。

比如,某种混凝土的抗压试验,一般此种试块的抗压极限荷载是在1100KN到1300KN之间;您所使用的压力机量程通常会是2000KN的量程,但是您在设置和选择坐标的时候,不必要选择2000的坐标,而把坐标设置成1500完全足够了。

这样做的好处是,采集仪在实验的时候,所绘制出来的荷载曲线比例尺会更加清晰。

启动荷载:设置后保证实验时每个试件可以自动启动停止荷载:实验完成可以自动停止并传数据可以去掉不需要的采集数据把光亮选择条移动到坐标1这一行,横向移动到坐标这一列,就是0300这个数字上,按确定键,用数字输入数字,输入完毕后再按确定键,可以对坐标1的坐标高度进行设定。

把光亮选择条移动到启动荷载这一列,就是数字0005上,可以对坐标1的启动荷载进行设定。

把光亮选择条移动到停止荷载这一列,就是数字0100上,可以对坐标1的停止荷载进行设定。

坐标2,坐标3的设定方法同上。

参数设置将光亮选择块停留在参数设置字样上,按确认键将出现如下图样(图5)(图5)本机编号:把光亮选择块移动到本机编号:01,光亮选择块停留在数字01上,按确定键,用数字键输入数字,然后确定,可以对本机编号进行设置。

注意,采集仪需在跟pkpmcj.exe这个采集程序联机的时候才可以自动采集。

一台PC机上只能运行一个Pkpmcj.exe程序,pkpmcj.exe最多允许使用12个工作站,也就是说采集软件pkpmcj.exe提供了01、02、03、04、05、06、07、08、09、10、11、12共十二个地址供采集仪联机使用。

在对采集仪的本机编号进行设置的时候,只能使用这12个地址中的任意一个,而且在一台PC机下面,不能有2台以上的采集仪使用同样的本机编号。

其中,08这个编号是专门预留给水泥抗折采集仪专用的,09是专门预留给防水和节能材料使用的,其他功能的采集仪不能占用。

样品通道号:无特殊的更改,样品通道号选择01。

采集仪或提供样品通道02作为一个冗余或扩展采集通道,供不同信号类型的传感器使用或者需要2个采集通道同时使用的项目使用。

样品量程:样品量程指当前试验所使用的荷载量程,比如10吨(100KN),30吨(300KN),60吨(600KN),100吨(1000KN),200吨(2000KN),300吨(3000KN);用户要自己根据实际需要进行选择。

把光亮选择块移动到样品量程上,按确定键,把光亮选择块移动就会跳到01数字上,用户根据需要自己输入01选择量程1,或者输入02选择量程2,按确定保存。

注意:每个通道可以设置3个样品量程,量程的设定方法和校准参看下一节,荷载标定。

荷载标定:图(6)把光亮选择块移动到参数设置上,按确定,屏幕显示如上图(6)界面。

上图中,光亮选择块初始位置停留在通道1上,此时按“↑”,“↓”键或者“←”,“→”键,将会在通道1和通道2之间切换,确定后光亮选择块将移动到量程1,量程2,量程3上下游走,当光亮选择条停留在哪个量程上时,按确认键就进入该量程的设置,如量程1,光亮选择条将移动到量程1后面冒号后面的数值设置。

把数值设置成你需要的量程后,按确认键,光亮选择条再移动到分段1上,按确认键,进行分段设置。

注意,分段设置建议把整个量程等分数份,能够更好地描述仪表的线性,如100吨的量程,也就是1000KN的荷载力值,建议把它分成5等份,也就是200、400、600、800、1000,值得注意的是,在计算机作线性代数运算的时候,从0KN到200KN这一段也是仪器来计量的,这个段也需要校准,那么还要把0KN这个点也纳入标定点范围,如此来说,总的标定点就是6个了,也就是0、200、400、600、800、1000,那么在输入分段的数值时,分段1后面应该输入06,确认后,光亮选择条移动到标定上,再按确定键,就进入每个点的标定步骤了。

屏幕也将会显示如下界面。

图(7)标定就是通过对分段点上的荷载压力下,承受此压力时传感器所反馈的电信号强度的测量和保存,把每个分段点上的信号强度都记录下来,就相当于在制作秤杆时把定盘的秤星都刻上去了,原理是一样的。

计算机根据这几个标定点的采样值,通过科学的计算,可以得出准确的计量值。

下面详细讲如何标定,每个分段点上采样值。

零点的标定:如我们对1000KN的量程做了如下分段;标定值采样值0000 00000200 00000400 00000600 00000800 00001000 0000首先,我们可以对0000这个标定点的采样值进行标定。

这个零点,是油泵开启而未给试验机施加荷载的时候的值。

在这个时刻,光亮选择块停留在采样值的数值输入块位置,标定者在采集仪的确认按键上按一下,所读取到的就是零点的采样值。

移动光亮选择块,到采样值的第二行,标定第二个分段点的采样值。

第二个标定点是表盘读数200KN。

继续开大油阀,以一个微小的可以快速控制的荷载增大速率给样品加荷载,一直到荷载值接近表盘(或者计量标准表)读数200KN时,保持手按确认键和荷载趋向200KN 的同步,在荷载处于表盘(或者计量标准表)读数200KN的那一时刻,按下确认键,将这一分段点的采样值读取到。
