安装预算知识点 (通用版)

合集下载

安装预算知识

安装预算知识安装预算知识点一、电气1、如何计算盘柜配线工程量?盘柜配线是指盘、柜、箱、板内部安装小型电气设备、元器件之间的连接导线，其配线所用导线规格由设计和所控制线路的用电负荷大小确定。

在计算盘柜配线工程量时，应区分导线截面计算配线长度。

可按下式计算：L＝(B＋H)n 式中L盘柜配线导线长度(m)；B盘(板)宽度(m)；H盘(板)高度(m)；n盘柜配线回路数(即导线根数)。

然后以“10m”为计量单位套用定额。

盘柜配线所用导线及接线端子系未计价材料，如前所述，应另行计算主材费。

成套配电箱、盘、柜、台进出导线，不得套用盘柜配线项目，另外盘柜配线定额也不适用于工厂的设备维修、配置和改造工程。

2、如何计算空配电箱、端子箱、端子板安装及端子板外部接线工程量?空配电箱安装工作内容包括检查、安装、接线及接地等，不分安装方式，但区分箱体半周长，以“台”为计量单位计算工程量。

其配电箱内配电盘及设备元件、配线等应另执行有关分项定额计算。

所谓端子箱，是指箱体内只设有接线端子板，而无开关、熔断器、电度表等电气器件，端子箱安装应区分户内式和户外式，以“台”为计量单位计算工程量，主材费另行计算。

端子板安装工作包括与盘内导线的连接，工程量计算按10个头为一组，以“组”为计量单位计算，端子板系未计价材料，主材费另行计算。

但成套配电箱不得另计端子板的安装费用。

端子板外部接线是指截面6mm2以下导线引进或引出配电箱时与箱内端子板的连接，按“有端子外部接线”和“无端子外部接线”，并区分导线截面规格，以“10个”为计量单位计算工程量，但不得另计主材费。

注意，控制电缆头进入配电箱、盘、柜时，只计算控制电缆头的制作安装费用，不得再计算端子板外部接线的安装费用。

3、如何计算焊、压接线端子工程量?焊压接线端子是指截面6mm2以上多股单芯导线与设备或电源连接时必须加装的接线端子，工程量计算应区分导线及接线端子材质。

例如铜导线应选用铜接线端子，铝导线则应选用铝接线端子。

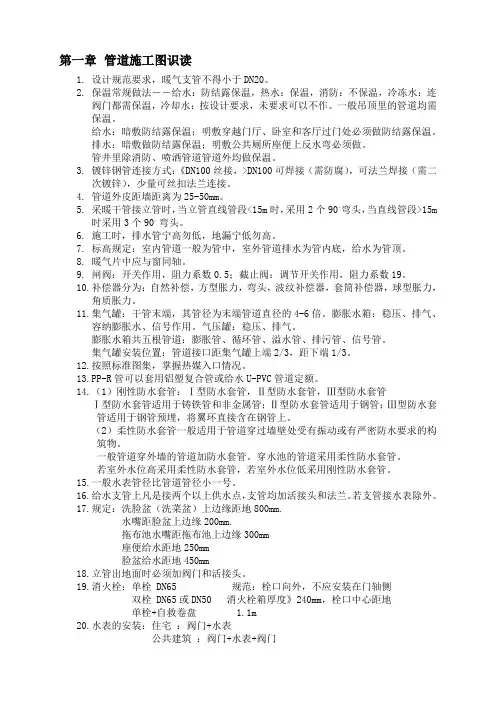

安装预算员入门笔记知识分享

第一章管道施工图识读1.设计规范要求，暖气支管不得小于DN20。

2.保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。

一般吊顶里的管道均需保温。

给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。

排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。

管井里除消防、喷洒管道管道外均做保温。

3.镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。

4.管道外皮距墙距离为25-50mm。

5.采暖干管接立管时，当立管直线管段<15m时，采用2个90。

弯头，当直线管段>15m时采用3个90。

弯头。

6.施工时，排水管宁高勿低，地漏宁低勿高。

7.标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。

8.暖气片中应与窗同轴。

9.闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。

10.补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。

11.集气罐：干管末端，其管径为末端管道直径的4-6倍。

膨胀水箱：稳压、排气、容纳膨胀水、信号作用。

气压罐：稳压、排气。

膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。

集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。

12.按照标准图集，掌握热媒入口情况。

13.PP-R管可以套用铝塑复合管或给水U-PVC管道定额。

14.（1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。

（2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。

一般管道穿外墙的管道加防水套管。

穿水池的管道采用柔性防水套管。

若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管。

安装预算知识点概论

第一章管道施工图识读1. 设计规范要求，暖气支管不得小于DN20。

2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。

一般吊顶里的管道均需保温。

给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。

排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。

管井里除消防、喷洒管道管道外均做保温。

3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。

4. 管道外皮距墙距离为25-50mm。

5. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。

弯头，当直线管段>15m时采用3个90。

弯头。

6. 施工时，排水管宁高勿低，地漏宁低勿高。

7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。

8. 暖气片中应与窗同轴。

9. 闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。

10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。

11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。

膨胀水箱：稳压、排气、容纳膨胀水、信号作用。

气压罐：稳压、排气。

膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。

集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。

12. 按照标准图集，掌握热媒入口情况。

13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。

14. （1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。

（2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。

一般管道穿外墙的管道加防水套管。

穿水池的管道采用柔性防水套管。

工程安装预算知识点总结

工程安装预算知识点总结一、工程安装预算的概念工程安装预算是指在工程项目实施前，根据工程项目的设计要求和施工规范，对需要安装的设备、设施等进行细致的预算统计，确定工程安装的费用预算。

工程安装预算不仅包括设备、设施的采购费用，还包括设备的安装调试、运输、保险、税费等相关费用，是工程项目实施的一个重要环节。

二、工程安装预算的编制流程1.搜集资料在编制工程安装预算前，首先需要搜集有关工程项目的设计图纸、技术规范、设备参数等相关资料，以便对工程安装的具体要求和内容有一个清晰的了解。

2.确定工程范围根据搜集到的资料，确定工程安装的范围，包括需要安装的设备、设施的种类、数量、规格等。

3.编制预算清单在确定了工程范围之后，需要编制工程安装的预算清单，包括设备、设施的名称、规格、数量、单价、总价等相关内容，以便清晰地了解需要安装的设备、设施的费用。

4.计算费用根据预算清单中的设备、设施的数量、单价等信息，计算出每项设备、设施的费用，并获得总费用。

5.加工费用在计算出设备、设施费用之后，还需要考虑安装过程中可能产生的加工费用，如设备的安装调试、运输、保险、税费等相关费用。

6.编制预算报告最后需要将计算出的费用进行整理，编制成工程安装预算报告，清晰地展现出每项设备、设施的费用及总费用，以便项目方进行审核和决策。

三、工程安装预算的注意事项1.准确搜集资料在编制工程安装预算时，需要准确搜集有关工程项目的设计要求、技术规范、设备参数等相关资料，以便对工程安装的具体要求和内容有一个清晰的了解。

2.合理确定工程范围在确定工程范围时，需要充分考虑工程项目的实际需求，确保不遗漏任何需要安装的设备、设施，也不包括任何不需要安装的设备、设施，以确保预算的准确性和合理性。

3.严格执行预算清单在编制预算清单时，需要严格按照设备、设施的实际需求进行清单编制，确保不遗漏任何需要预算的内容，也不包括任何不需要预算的内容。

4.细致计算费用在计算费用时，需要将设备、设施的数量、规格、单价等信息进行详细计算，确保计算的准确性和合理性。

工程安装预算知识点总结(3篇)

第1篇一、概述工程安装预算是指根据工程图纸、施工方案、材料价格、人工费等资料，对工程建设过程中的安装工程进行经济预算的一种方法。

它对于确保工程质量和进度、合理控制工程造价具有重要意义。

本文将从以下几个方面对工程安装预算知识点进行总结。

二、工程安装预算编制依据1. 工程设计图纸：工程安装预算的编制首先要依据工程设计图纸，包括施工图、电气图、管道图等，以确保预算的准确性。

2. 施工方案：施工方案是指导施工的重要文件，工程安装预算的编制要依据施工方案，确保预算符合施工要求。

3. 材料价格：材料价格是工程安装预算编制的重要依据，包括主材、辅材、设备等价格，要确保材料价格的时效性和准确性。

4. 人工费：人工费是指施工过程中所需的人工费用，包括直接费用和间接费用。

工程安装预算编制要依据人工费标准，合理计算人工费用。

5. 机械设备租赁费用：机械设备租赁费用是指施工过程中所需的机械设备租赁费用，包括租赁费、运输费、安装拆卸费等。

6. 施工组织设计：施工组织设计是指导施工的重要文件，工程安装预算编制要依据施工组织设计，确保预算符合施工要求。

7. 相关法律法规和政策：工程安装预算编制要遵循国家相关法律法规和政策，确保预算的合规性。

三、工程安装预算编制方法1. 工程量计算：工程量计算是工程安装预算编制的基础，包括土建工程量、安装工程量、装饰装修工程量等。

要严格按照设计图纸和施工方案进行计算，确保工程量的准确性。

2. 材料价格确定：根据市场行情和采购渠道，确定材料价格。

对于特殊材料，可采取询价、招标等方式确定价格。

3. 人工费计算：依据人工费标准，结合施工方案和工程量，计算人工费用。

4. 机械设备租赁费用计算：根据施工方案和工程量，计算机械设备租赁费用。

5. 其他费用计算：包括施工管理费、质量保证金、保险费等，按照相关规定进行计算。

6. 工程安装预算汇总：将上述各项费用汇总，形成工程安装预算总金额。

四、工程安装预算审核1. 审核工程量计算：核对工程量计算是否符合设计图纸和施工方案，确保工程量的准确性。

安装工程预算基础知识

（三）配管工程量计算时应注意的问题
配管工程量计算在电气施工图预算中所占比重较大，是预算编制中工程量计算的关键之一，因此除综合基价中的一些规定外还有一些具体问题需进一步明确。
不论明配还是暗配管，其工程量均以管子轴线为理论长度计算。水平管长度可按平面图所示标注尺寸或用比例尺量取，垂直管长度可根据层高和安装高度计算。
室内外高差为0.45m，一层层高3.44m，二层层高2.75m。
电力及照明工程：因食品加工及电热水器的应用，由临街电杆架空引入380V电源，作为电力和照明用，进户线采用BV型，架空引入标高3.2m；室内一律用BV型线穿PC塑料管暗敷，配电箱4台(M0，M1、M2、M3）均为成品，一律暗装，箱底边距地1．5m；插座暗装距地1．3m；拉线开关暗装距顶棚0．3m,跷板开关距地1．4m；配电箱可靠接地保护，见电气平面布置图(图1、2)及系统图（图3)。
二、管内穿线工程量计算
2
1
计算规则
管内穿线长度＝(配管长度+导线预留长度)×同截面导线根数
管内穿线按“单线延长米”计量。导线截面超过6mm2以上的照明线路，按动力穿线定额计算。
管内穿线长度可按下式计算：
4
3
序号
项目
预留长度
说明
1
各种配电箱、开关箱．柜、板
(高+宽)
盘面尺寸
2
单独安装(无箱、盘)的铁壳开关、闸刀开关、启动器、母线槽进出线盒等
电力及照明工程：因食品加工及电热水器的应用，由临街电杆架空引入380V电源，作为电力和照明用，进户线采用BV型，架空引入标高3.2m；室内一律用BV型线穿PC塑料管暗敷，配电箱4台(M0，M1、M2、M3）均为成品，一律暗装，箱底边距地1．5m；插座暗装距地1．3m；拉线开关暗装距顶棚0．3m,跷板开关距地1．4m；配电箱可靠接地保护，见电气平面布置图(图1、2)及系统图（图3)。

安装预算班笔记

第一章管道施工图识读1.设计规范要求，暖气支管不得小于DN20。

2.保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。

一般吊顶里的管道均需保温。

给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。

排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。

管井里除消防、喷洒管道管道外均做保温。

3.镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。

4.管道外皮距墙距离为25-50mm。

5.采暖干管接立管时，当立管直线管段<15m时，采用2个90。

弯头，当直线管段>15m时采用3个90。

弯头。

6.施工时，排水管宁高勿低，地漏宁低勿高。

7.标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。

8.暖气片中应与窗同轴。

9.闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。

10.补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。

11.集气罐：干管末端，其管径为末端管道直径的4-6倍。

膨胀水箱：稳压、排气、容纳膨胀水、信号作用。

气压罐：稳压、排气。

膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。

集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。

12.按照标准图集，掌握热媒入口情况。

13.PP-R管可以套用铝塑复合管或给水U-PVC管道定额。

（2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。

一般管道穿外墙的管道加防水套管。

穿水池的管道采用柔性防水套管。

若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管。

安装预算基础知识

阀门包括闸板阀、截止阀、旋塞阀、止回阀等
给排水工程常用材料图例
管件管箍、活接头、丝堵、90°弯头、45 °弯头、90°三通、45 °三通、正四通、P形存水弯、S形存水弯等 ——阀门、法兰、管件、卫生器具
给排水工程常用材料图例
——阀门、法兰、管件、卫生器具
卫生器具洗澡设施、洗面盆、大便器、小便器、洗涤盆、地漏、排水栓等
铜管、铜合金管、铅管、铝管等
聚氯乙烯管（PVC-U）聚丁烯管（PB）聚乙烯管（PE) 聚丙烯管（PP-R）等
铝塑复合管
用公称外径De表示
用公称直径DN表示
用外径*壁厚表示
给排水工程常用材料
管材常用管径 20、25、32、40、50、65、80、100
给排水工程常用材料图例
—— 阀门、法兰、管件、卫生器具
管道在系统图表示方法
管道系统图（轴测图）主要反映管道在室内的空间走向和标高位置。给排水、采暖、煤气管道系统图是正面斜轴测图，用左右方向的管线用水平线表示，上下走向的管线用竖线表示，前后走向的管道用45°斜线表示，如图
系统图（轴测图）
给排水预算工程量如何计算（计算顺序）？
01
单个线路走向：给水-供给方向；排（污）水-水流方向
安装Байду номын сангаас算基础知识培训
安装预算的分类：
分类很多：机械设备安装、热力设备安装、炉窑砌筑、电气工程、静置设备与工艺金属结构安装、给排水、燃气工程、采暖、工业管道安装、自动化控制仪表安装、低压锅炉与泵类安装、通风空调、消防工程……
01
按预安装算员专业来分，常见的有：
02
电气
03
暖通
04
给排水
05
弱电

安装预算知识大全(工程、电气、给排水、消防、采暖燃气)

安装预算知识大全（工程、电气、给排水、消防、采暖燃气）一、开关盒数量=开关数量+插座数量二、接线盒数量=灯头盒数量+规范规定[⑴无弯管路不超过30m；⑵两个接线盒之间有一个弯时，不超过20m；⑶两个接线盒之间有二个弯时，不超过15m；⑷两个接盒之间有三个弯时，不超过8m；⑸暗配管两个接线盒之间不允许出现四个弯]三、接线盒，每个明装配电箱（暗配管）的背后都用一个接线盒（先配管）。

接线箱一般的配电箱都是接线箱接线端子箱一般里面只有接线端子，没有元器件，如分支接线箱、等电位接线箱接地端子板是接地端子箱的一个端子板LEB是局部等电位连接箱，一般很小，里面的端子板也很小，端子也很少接地跨接线是用在比如桥架各节段、电线管之间的断接口电气辅助联通用的起传导电位的作用，正常时不通过电流断接卡是用在防雷接地上的，一般用在人工接地极的引入线上，主要是为了测接地电阻时把人工接地极与接地网断开，从而方便准确的测出这个人工接地极的接地电阻一、电缆头按制作安装材料又可分为热缩式（目前最常用的一种）、干包式和环氧树脂浇注式现在的70mm2以上电缆普遍采用热缩式，其实就是用到热缩头，一个热缩头在几十元到上百元不等，就是所谓的“手套”形状像手套一样，把电缆外保护层剥开，套上热缩头，然后用喷灯加热，使之附着在电缆头上（压铜鼻子我就不详说了）干包式就是采用高压自粘式胶布和电工胶布缠绕制作电缆头。

一般临时用电较多用到。

70mm2以下用干包式。

二、电缆头的区别电力电缆头分为终端头和中间接头，按安装场所分为户内式和户外式，按照电缆头制作材料分为干包式、环氧树脂浇注式和热缩式等三类1.户内干包式电力电缆头，干包电缆头不装" 终端盒" 时，称为" 简包终端头" ，适用于一般塑料和橡皮绝缘低压电缆。

2.户内浇注式电力电缆终端头，浇注式电缆头主要用于油浸纸绝缘电缆。

3.户内热缩式电力电缆终端头，热缩式电缆头适用于0.5 ～10.0kV 的交联聚乙烯电缆和各种电缆。
