DCS控制系统培训讲义(艾默生Deltav)
艾默生Deltav学习资料学习资料
第一章Deltav概述本章主要介绍以下内容: Deltav系统架构, Deltav组态软件, Deltav系统容量,PlantWeb、1、Deltav系统架构主要有以下三部分:工作站,交换机与控制器三部分,复杂的Deltav 里就就是一个系统里有多个工作站,交换机与交换机、一个Deltav 控制网络最多可以带120个节点或者100个控制器或者65个工作站、Deltav I/O 接口有2宽电源/控制器底板与8宽I/O接口底板。
下面就是I/O卡件的接线端子。
2.DeltavI/O卡件类型:DI卡, DO卡, AI卡, AOI卡,这里卡的类型基本都就是按照通道的数量来分的,有的也就是按照通道就是否可以单独定义分的、3、Deltav系统的电源输入就是24VDC或12VDC、电源卡件给控制器提供5VDC,为I/O卡件提供的就是12VDC、4、Deltav系统容量:最多120个节点,最多65台任何类型的工作站,1台主工程师站,最多10台工程师站,最多59台操作站,最多20台应用站,每台主工程师站或操作站最多支持15台远程客户机,最多100个单独/冗余控制器,30000DST,最多25000SCADA位号,每个MX控制器最多支持1500个DSTs、每个MD Plus控制器最多支持750个DSTs,15000个高级单元管理DSTs、5、DST设备标签授权:接线到端子板的每个仪表需要一个DST、它的级别由高到低为:AO-AI-DO-DI、高级别的可以替换低级别的、6、Deltav组态软件: Deltav Control Studio, Exploring Deltav, Deltav Operate(Configure)与Deltav Operate(RUN)与诊断的软件等几种常用的组态软件、7、对于控制器的识别:我们在Exploring Deltav软件中在Physicao Network s这个选项,右击属性,我们可以瞧到有个Flash lights选项,我们在这个选项前面选中,对于的控制器灯就会1s的间隔闪烁,我们要就是选中Stop flashing的话,对应的控制器等就会停止闪烁,这样我们就可以找到这个系统对应的控制器了、8、接下来我们还就是在Exploring Deltav软件中在Physicao Network中找到Decommissioned Nodes这个选项下投用控制器,还可以在控制器的属性里设置冷启动时间、第二章仿真练习1.在Exploring Deltav界面下,在Control Strategies树形图下,给已有厂区进行重命名与新建一个厂区、按照s88协议一个厂区总共5层,但就是我们实际的工作中除了就是batch项目外,我们都只有两层:Area与Control Module。
艾默生Deltav学习资料学习资料

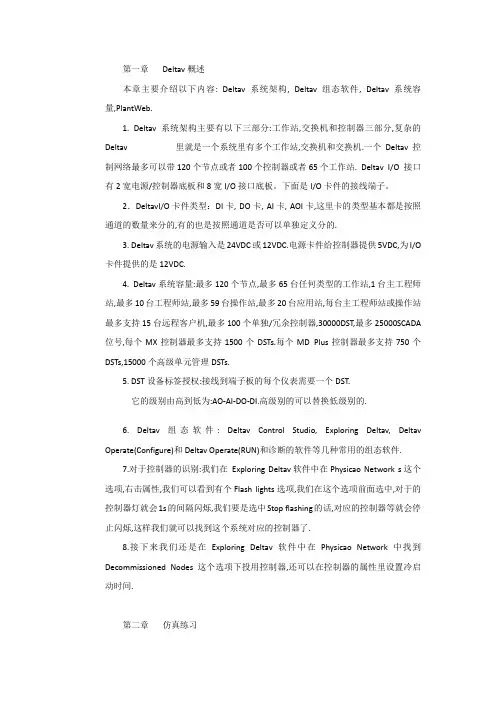

第一章 Deltav 概述本章主要介绍以下内容 : Deltav 系统架构 , Deltav 组态软件 , Deltav 系统容量,Pla ntWeb.1. Deltav 系统架构主要有以下三部分 :工作站 ,交换机和控制器三部分 ,复杂的Deltav 里就是一个系统里有多个工作站 ,交换机和交换机 .一个 Deltav 控制网络最多可以带 120个节点或者 100 个控制器或者 65个工作站 . Deltav I/O 接口有 2 宽电源 / 控制器底板和 8 宽 I/O 接口底板。
下面是 I/O 卡件的接线端子。
2. DeltavI/O卡件类型：DI 卡,DO卡,Al卡,AOI卡,这里卡的类型基本都是按照通道的数量来分的 ,有的也是按照通道是否可以单独定义分的.3. Deltav系统的电源输入是 24VDC或12VDC•电源卡件给控制器提供 5VDC为I/O 卡件提供的是 12VDC.4. Deltav系统容量：最多120个节点，最多65台任何类型的工作站,1台主工程师站,最多 10台工程师站 ,最多 59台操作站 ,最多 20台应用站 ,每台主工程师站或操作站最多支持15台远程客户机，最多100个单独/冗余控制器，30000DST最多25000SCADA 位号，每个MX控制器最多支持 1500个DSTs每个MD Plus控制器最多支持 750个 DSTs,15000个高级单元管理 DSTs.5. DST设备标签授权：接线到端子板的每个仪表需要一个DST.它的级别由高到低为:AO-AI-DO-DI高级别的可以替换低级别的 .6. Deltav 组态软件：Deltav Control Studio, Exploring Deltav, Deltav Operate(C on figure)和Deltav Operate(RUN)和诊断的软件等几种常用的组态软件7. 对于控制器的识别：我们在Exploring Deltav软件中在Physicao Network s这个选项,右击属性,我们可以看到有个Flash lights 选项,我们在这个选项前面选中 ,对于的控制器灯就会1s的间隔闪烁，我们要是选中Stop flashing的话，对应的控制器等就会停止闪烁 ,这样我们就可以找到这个系统对应的控制器了.8. 接下来我们还是在Exploring Deltav 软件中在 Physicao Network 中找到Decommissioned Nodes 这个选项下投用控制器 ,还可以在控制器的属性里设置冷启动时间 .第二章仿真练习1. 在 Exploring Deltav 界面下 , 在 Control Strategies 树形图下 , 给已有厂区进行重命名和新建一个厂区 .按照 s88 协议一个厂区总共 5 层，但是我们实际的工作中除了是 batch 项目外，我们都只有两层： Area 和 Control Module 。
艾默生Deltav学习资料学习资料
第一章Deltav概述本章主要介绍以下内容: Deltav系统架构, Deltav组态软件, Deltav系统容量,PlantWeb.1. Deltav系统架构主要有以下三部分:工作站,交换机和控制器三部分,复杂的Deltav 里就是一个系统里有多个工作站,交换机和交换机.一个Deltav控制网络最多可以带120个节点或者100个控制器或者65个工作站. Deltav I/O 接口有2宽电源/控制器底板和8宽I/O接口底板。
下面是I/O卡件的接线端子。
2．DeltavI/O卡件类型：DI卡, DO卡, AI卡, AOI卡,这里卡的类型基本都是按照通道的数量来分的,有的也是按照通道是否可以单独定义分的.3. Deltav系统的电源输入是24VDC或12VDC.电源卡件给控制器提供5VDC,为I/O 卡件提供的是12VDC.4. Deltav系统容量:最多120个节点,最多65台任何类型的工作站,1台主工程师站,最多10台工程师站,最多59台操作站,最多20台应用站,每台主工程师站或操作站最多支持15台远程客户机,最多100个单独/冗余控制器,30000DST,最多25000SCADA 位号,每个MX控制器最多支持1500个DSTs.每个MD Plus控制器最多支持750个DSTs,15000个高级单元管理DSTs.5. DST设备标签授权:接线到端子板的每个仪表需要一个DST.它的级别由高到低为:AO-AI-DO-DI.高级别的可以替换低级别的.6. Deltav组态软件: Deltav Control Studio, Exploring Deltav, Deltav Operate(Configure)和Deltav Operate(RUN)和诊断的软件等几种常用的组态软件.7.对于控制器的识别:我们在Exploring Deltav软件中在Physicao Network s这个选项,右击属性,我们可以看到有个Flash lights选项,我们在这个选项前面选中,对于的控制器灯就会1s的间隔闪烁,我们要是选中Stop flashing的话,对应的控制器等就会停止闪烁,这样我们就可以找到这个系统对应的控制器了.8.接下来我们还是在Exploring Deltav软件中在Physicao Network中找到Decommissioned Nodes这个选项下投用控制器,还可以在控制器的属性里设置冷启动时间.第二章仿真练习1.在Exploring Deltav界面下,在Control Strategies树形图下,给已有厂区进行重命名和新建一个厂区.按照s88协议一个厂区总共5层，但是我们实际的工作中除了是batch项目外，我们都只有两层：Area和Control Module。
DCS控制系统培训讲义(艾默生Deltav)教学教材
DeltaV系统的控制网络采用TCP/IP的通讯协议 ，系统自动分配各节点的IP地址。每套DeltaV系统 可支持最多120个节点。
一套DCS一般分为以下几大部分：
•过程站（PS：Process Station）：主要功 能是完成现场数据采集和控制，它是系统的核心 部分。
•操作站（OS：Operator Station）：主要功 能是完成监视、操作、过程管理，实现人机对话。
•通讯网络（LAN：Local Area Network）： 主要功能是实现在各连接物理设备之间的数据传 递。
编程的一般步骤：
•网络组态：设置固定IP地址，每个DCS厂家 有自己的固定IP设置。Deltav系统的网络组态， 在安装软件时自动设置完成，不需要更改。
•工作站/操作站组态：组态工程师站和操作 员站。（例如一台工程师站，两台操作员站）
•硬件组态：组态电源类型，CPU类型，卡件 类型（AI、AO、DI、DO）根据实际应用进行组态 类型。
红庙锅炉DCS控制系统 培训讲义
艾默生Deltav系列
第一章、Deltav系统概述 第二章、Deltav系统网络 第三章、Deltav系统硬件 第四章、Deltav软件及操作
第一章、Deltav概述
第一节、 锅炉控制方案概述 第二节、 Deltav 系统概述
第一节、 锅炉控制方案概述
随着自控技术的发展并结合我公司从事锅 炉自控系统设计的多年经验,我公司可为用户提 供三种锅炉自控解决方案: 一、 常规热工二次仪表 和智能仪表控制方案
艾默生DCS系统Deltav培训课程7009-10
EMERSON Proห้องสมุดไป่ตู้ess Management – Educational Services
Course 7009 - Rev 5 - 8/15/02
Copyrighted Material / Duplication Prohibited
10-7
Parameter Security
Access the DeltaV Parameter Security Properties dialog box from DeltaV Explorer by selecting System Configuration → Setup → Security → Parameter Security → Properties
EMERSON Process Management – Educational Services
Course 7009 - Rev 5 - 8/15/02
Copyrighted Material / Duplication Prohibited
10-9
Field Security
Access the DeltaV Field Security Properties dialog box from the DeltaV Explorer by selecting System Configuration → Setup → Security → Field Security → Properties
EMERSON Process Management – Educational Services
Course 7009 - Rev 5 - 8/15/02
Copyrighted Material / Duplication Prohibited
DCS控制系统培训讲义(艾默生Deltav)
控制器及I/O子系统包含控制器、供电模块和各类卡件，
卡件负责现场信号采集及处理，由控制器执行控制策略。 DeltaV系统支持将控制策略下装到现场总线设备中执行，
使控制风险更加分散。所有的部件都是自动感应和自动 分配地址，无需人员手工干预。
一套DCS一般分为以下几大部分：
•过程站（PS：Process Station）：主要功 能是完成现场数据采集和控制，它是系统的核心 部分。
•操作站（OS：Operator Station）：主要功 能是完成监视、操作、过程管理，实现人机对话。
•通讯网络（LAN：Local Area Network）： 主要功能是实现在各连接物理设备之间的数据传 递。
每个DeltaV控制器都有主副2个网络接口，在采 用冗余控制器的配置时，每对控制器会有2个网络 接口连接到主交换机上，另2个网络接口连接到副 交换机上。DeltaV系统的工作站都配有3块以上的 网卡，其中2块用于建立控制网络，另1块用于备 用或连接其它系统如工厂网络等。
DeltaV系统的控制网络采用TCP/IP的通讯协议 ，系统自动分配各节点的IP地址。每套DeltaV系统 可支持最多120个节点。
第二节、 Deltav 系统概述
DCS（Distributed Control System）即 集散控制系统，是七十年代中期发展起来的新型 控制系统。它集计算机技术、控制技术、通讯技 术和图形显示技术为一体，实现对生产集中管理 和分散控制。
“集”即为集中操作管理，有利于操作管理和 更高一级的控制；“散”即为分散控制，主要目 的是为了提高安全性。DCS的含义是利用微处理器 或微计算机技术对生产过程进行集中管理和分散 控制的系统。
艾默生Deltav学习资料学习资料(精校版本)
第一章Deltav概述本章主要介绍以下内容: Deltav系统架构, Deltav组态软件, Deltav系统容量,PlantWeb.1. Deltav系统架构主要有以下三部分:工作站,交换机和控制器三部分,复杂的Deltav 里就是一个系统里有多个工作站,交换机和交换机.一个Deltav控制网络最多可以带120个节点或者100个控制器或者65个工作站. Deltav I/O 接口有2宽电源/控制器底板和8宽I/O接口底板。
下面是I/O卡件的接线端子。
2．DeltavI/O卡件类型：DI卡, DO卡, AI卡, AOI卡,这里卡的类型基本都是按照通道的数量来分的,有的也是按照通道是否可以单独定义分的.3. Deltav系统的电源输入是24VDC或12VDC.电源卡件给控制器提供5VDC,为I/O 卡件提供的是12VDC.4. Deltav系统容量:最多120个节点,最多65台任何类型的工作站,1台主工程师站,最多10台工程师站,最多59台操作站,最多20台应用站,每台主工程师站或操作站最多支持15台远程客户机,最多100个单独/冗余控制器,30000DST,最多25000SCADA 位号,每个MX控制器最多支持1500个DSTs.每个MD Plus控制器最多支持750个DSTs,15000个高级单元管理DSTs.5. DST设备标签授权:接线到端子板的每个仪表需要一个DST.它的级别由高到低为:AO-AI-DO-DI.高级别的可以替换低级别的.6. Deltav组态软件: Deltav Control Studio, Exploring Deltav, Deltav Operate(Configure)和Deltav Operate(RUN)和诊断的软件等几种常用的组态软件.7.对于控制器的识别:我们在Exploring Deltav软件中在Physicao Network s这个选项,右击属性,我们可以看到有个Flash lights选项,我们在这个选项前面选中,对于的控制器灯就会1s的间隔闪烁,我们要是选中Stop flashing的话,对应的控制器等就会停止闪烁,这样我们就可以找到这个系统对应的控制器了.8.接下来我们还是在Exploring Deltav软件中在Physicao Network中找到Decommissioned Nodes这个选项下投用控制器,还可以在控制器的属性里设置冷启动时间.第二章仿真练习1.在Exploring Deltav界面下,在Control Strategies树形图下,给已有厂区进行重命名和新建一个厂区.按照s88协议一个厂区总共5层，但是我们实际的工作中除了是batch项目外，我们都只有两层：Area和Control Module。
艾默生Deltav学习资料学习资料全
第一章Deltav概述本章主要介绍以下容: Deltav系统架构, Deltav组态软件, Deltav系统容量,PlantWeb.1. Deltav系统架构主要有以下三部分:工作站,交换机和控制器三部分,复杂的Deltav 里就是一个系统里有多个工作站,交换机和交换机.一个Deltav 控制网络最多可以带120个节点或者100个控制器或者65个工作站. Deltav I/O 接口有2宽电源/控制器底板和8宽I/O接口底板。
下面是I/O卡件的接线端子。
2．DeltavI/O卡件类型：DI卡, DO卡, AI卡, AOI卡,这里卡的类型基本都是按照通道的数量来分的,有的也是按照通道是否可以单独定义分的.3. Deltav系统的电源输入是24VDC或12VDC.电源卡件给控制器提供5VDC,为I/O卡件提供的是12VDC.4. Deltav系统容量:最多120个节点,最多65台任何类型的工作站,1台主工程师站,最多10台工程师站,最多59台操作站,最多20台应用站,每台主工程师站或操作站最多支持15台远程客户机,最多100个单独/冗余控制器,30000DST,最多25000SCADA位号,每个MX控制器最多支持1500个DSTs.每个MD Plus控制器最多支持750个DSTs,15000个高级单元管理DSTs.5. DST设备标签授权:接线到端子板的每个仪表需要一个DST.它的级别由高到低为:AO-AI-DO-DI.高级别的可以替换低级别的.6. Deltav组态软件: Deltav Control Studio, Exploring Deltav, Deltav Operate(Configure)和Deltav Operate(RUN)和诊断的软件等几种常用的组态软件.7.对于控制器的识别:我们在 Exploring Deltav软件中在Physicao Network s 这个选项,右击属性,我们可以看到有个Flash lights选项,我们在这个选项前面选中,对于的控制器灯就会1s的间隔闪烁,我们要是选中Stop flashing的话,对应的控制器等就会停止闪烁,这样我们就可以找到这个系统对应的控制器了.8.接下来我们还是在Exploring Deltav软件中在Physicao Network中找到Decommissioned Nodes这个选项下投用控制器,还可以在控制器的属性里设置冷启动时间.第二章仿真练习1.在Exploring Deltav界面下,在Control Strategies树形图下,给已有厂区进行重命名和新建一个厂区.按照s88协议一个厂区总共5层，但是我们实际的工作中除了是batch项目外，我们都只有两层：Area和Control Module。
DCS控制系统培训讲义(艾默生Deltav)
如果出现未出现如上画面，按“Deltav登录”键，重新输入密码
输入密码后，按“确认”键，按“Deltav操作员界面”键登录。
DCS控制系统培训讲义(艾默生Deltav)
第三节、 DCS系统操作说明
DCS控制系统培训讲义(艾默生Deltav)
控制系统首页
DCS控制系统培训讲义(艾默生Deltav)
第一章、Deltav概述
第一节、 锅炉控制方案概述 第二节、 Deltav 系统概述
DCS控制系统培训讲义(艾默生Deltav)
第一节、 锅炉控制方案概述
随着自控技术的发展并结合我公司从事锅 炉自控系统设计的多年经验,我公司可为用户提 供三种锅炉自控解决方案: 一、 常规热工二次仪表 和智能仪表控制方案
DCS控制系统培训讲义(艾默生Deltav)
常用的DCS系统
国外：罗克韦尔（AB），艾默生（deltav） 国内：杭州和利时，浙大中控、南京科远
DCS控制系统培训讲义(艾默生Deltav)
第二节、 Deltav 系统概述
DCS（Distributed Control System）即 集散控制系统，是七十年代中期发展起来的新型 控制系统。它集计算机技术、控制技术、通讯技 术和图形显示技术为一体，实现对生产集中管理 和分散控制。
DCS控制系统培训讲义(艾默生Deltav)
DCS控制系统培训讲义(艾默生Deltav)
第三节、 I/O卡件
模拟量输入卡件
DCS控制系统培训讲义(艾默生Deltav)
模拟量输出卡件
DCS控制系统培训讲义(艾默生Deltav)
开关量输入卡件
DCS控制系统培训讲义(艾默生Deltav)
艾默生DeltaV7009dcs串级控制组态专题培训课件
Course 7009 - Rev 7 - 2/1/04
Copyrighted Material / Duplication Prohibited
8-7
Secondary Flow Control
FIC-20X
IN PV
0-100 GPM Gain = .5 Reset = 3
Rate= 0
SP
PI
8-6
Workshop – Creating Motor MTR-203
步骤 11. 确认motor STARTS和STOPS 使用Control Studio（控制室）的On-line （在线）按钮。
EMERSON Process Management – Educational Services
EMERSON Process Management – Educational Services
Course 7009 - Rev 7 - 2/1/04
Copyrighted Material / Duplication Prohibited
8-3
Workshop – Creating Motor MTR-203
Reverse Act
OUT
Increase to Open
FLOWSIM
OUTPUT PV
FILTER IN OUT
TIMECONST = 2
OUT
IN FIC-20X
FLOWSIM
CALC
INPUT
IN1 OUT1
VO
Pass flow signal only if
MTR-203 is running
IO_OUT_1
ZX-3 Card 4 Channel 3
DCS控制系统培训讲义(艾默生Deltav)
实用精品课件PPT
14
编程的一般步骤：
•网络组态：设置固定IP地址，每个DCS厂家 有自己的固定IP设置。Deltav系统的网络组态， 在安装软件时自动设置完成，不需要更改。
实用精品课件PPT
15
•工作站/操作站组态：组态工程师站和操作 员站。（例如一台工程师站，两台操作员站）
•硬件组态：组态电源类型，CPU类型，卡件 类型（AI、AO、DI、DO）根据实际应用进行组态 类型。
•操作站（OS：Operator Station）：主要功 能是完成监视、操作、过程管理，实现人机对话。
•通讯网络（LAN：Local Area Network）： 主要功能是实现在各连接物理设备之间的数据传 递。
实用精品课件PPT
பைடு நூலகம்13
Emerson公司DeltaV控制系统。系统一般由工 作站、控制器、集线器、I/O卡件等组成。系统网 络以Ethernet为唯一，站与站的通讯通过交换机， T型电缆最长100m，通过四个HUB级连可达500m， 当要传输更远的距离时，可选用光缆取代T型电缆。 对于PLUS站采用首IP地址：10.4.0.6和10.8.0.6， 而后，在每加一个节点后，IP地址的最后一位会 自动加4。六类工作站硬件以Dell为唯一，操作系 统软件以WindowsXP为唯一，系统用到的所有其它 软件以英文版为唯一选择。
仪表自动控制系统组成： 1.操作台 2.电气控制部分 3.现场变送器
变送器
电机
变频器
操作台
仪表自控系统示意图
实用精品课件PPT
5
智能仪表解决方案
优点: 缺点:
燃烧
投资成本低 符合普通司炉工司炉习惯 局部可实现自投
工人劳动强度大 导致每班燃烧工况差异很大 炉膛燃烧不稳对锅炉设备损伤较大 基本没有达到最佳风煤比、保证经济
艾默生Deltav学习资料学习资料
第一章Deltav概述本章主要介绍以下内容: Deltav系统架构, Deltav组态软件, Deltav系统容量,PlantWeb.1. Deltav系统架构主要有以下三部分:工作站,交换机和控制器三部分,复杂的Deltav 里就是一个系统里有多个工作站,交换机和交换机.一个Deltav控制网络最多可以带120个节点或者100个控制器或者65个工作站. Deltav I/O 接口有2宽电源/控制器底板和8宽I/O接口底板。
下面是I/O卡件的接线端子。
2．DeltavI/O卡件类型：DI卡, DO卡, AI卡, AOI卡,这里卡的类型基本都是按照通道的数量来分的,有的也是按照通道是否可以单独定义分的.3. Deltav系统的电源输入是24VDC或12VDC.电源卡件给控制器提供5VDC,为I/O 卡件提供的是12VDC.4. Deltav系统容量:最多120个节点,最多65台任何类型的工作站,1台主工程师站,最多10台工程师站,最多59台操作站,最多20台应用站,每台主工程师站或操作站最多支持15台远程客户机,最多100个单独/冗余控制器,30000DST,最多25000SCADA 位号,每个MX控制器最多支持1500个DSTs.每个MD Plus控制器最多支持750个DSTs,15000个高级单元管理DSTs.5. DST设备标签授权:接线到端子板的每个仪表需要一个DST.它的级别由高到低为:AO-AI-DO-DI.高级别的可以替换低级别的.6. Deltav组态软件: Deltav Control Studio, Exploring Deltav, Deltav Operate(Configure)和Deltav Operate(RUN)和诊断的软件等几种常用的组态软件.7.对于控制器的识别:我们在Exploring Deltav软件中在Physicao Network s这个选项,右击属性,我们可以看到有个Flash lights选项,我们在这个选项前面选中,对于的控制器灯就会1s的间隔闪烁,我们要是选中Stop flashing的话,对应的控制器等就会停止闪烁,这样我们就可以找到这个系统对应的控制器了.8.接下来我们还是在Exploring Deltav软件中在Physicao Network中找到Decommissioned Nodes这个选项下投用控制器,还可以在控制器的属性里设置冷启动时间.第二章仿真练习1.在Exploring Deltav界面下,在Control Strategies树形图下,给已有厂区进行重命名和新建一个厂区.按照s88协议一个厂区总共5层，但是我们实际的工作中除了是batch项目外，我们都只有两层：Area和Control Module。
集散控制系统采用Emerson Deltav系统培训
1、DCS系统总体说明1、1系统硬件本规程所涉及的操作均在操作站上实现，具体的硬件构成参见相关技术资料。
1、2系统软件系统的所有操作均在Deltav软件下实现，具体的Deltav操作参见相关技术手册。
1、3注意事项1）系统的开启与停止、操作人员口令等系统维护工作由专职人员完成，未经授权人员严禁进行此操作。
2）操作站计算机、键盘和鼠标为专用设备，严禁挪用。
特别注意：为保证系统正常运行，严禁在操作站计算机上运行任何其它非本系统所提供的软件或使用USB设备，严禁修改系统时间和操作站时间，否则将可能造成无法挽回的严重后果。
3）系统供电为统一的UPS为DCS系统专用设备，只能用于系统的各操作站和控制站供电，部分仪表供电，不能用于其它用途。
1、4系统异常情况处理1.4.1 DCS操作界面数据不刷新(正常情况数据每秒刷新一次)，手自动切换无法操作等情况，应联系DCS维护人员进行维护，同时立即到现场确认、操作。
1.4.2 出现变送器故障，自动控制过程应立即切回手动，立即通知仪表相关人员进行维护。
1.4.3 出现阀门执行机构，回路输出卡件等故障现象，应改为现场操作。
1.4.4 出现DCS系统回路输入卡件故障时应把相应控制回路切回手动，并更换故障卡件，检查确认故障消除后方可再次投入自动。
1.4.5 其他异常情况请参照岗位操作规程执行。
2、功能介绍2.1、工具栏简介主工具栏通过按钮可以打开最近曾经打开的十块Module。
通过按钮可以打开最近曾经打开的十幅流程图。
退出Deltav监控画面打印画面输入名字，可直接打开模块面板输入名字，可直接打开模块详细信息打开流程图回到前一次打开的流程图回到主画面显示所有该操作站所包含分区的报警显示该操作站所指点的分区操作员、工程师登陆窗口进入诊断状态，查看各控制器、操作站的工作信息，查看各硬件点的工作状态打开历史事件和趋势当在屏幕下方出现黄色闪烁时，对应点低报警或高报警当在屏幕下方出现红色闪烁时，对应点低低报或高高报，对应点进入联锁动作对应点曾经出现过低报或高报，目前报警已消除，但操作员未经过确认对应点曾经出现过低低报或高高报，目前报警已消除，但操作员未经过确认状态栏显示所对应报警产生的时间及其相关信息确认当前页面中的报警画面中其余按钮的功能，可通过监控画面中的右上角和右下角的，查看具体的使用。
艾默生DCS系统Deltav培训课程7009-5
EMERSON Process Management – Educational Services
Course 7009 - Rev 5 - 8/15/02
Copyrighted Material / Duplication Prohibited
5-3
Module MTR-102
DI DO CTLR MTR-102
Course 7009 - Rev 5 - 8/15/02
Copyrighted Material / Duplication Prohibited
5-5
MTR-11_ILOCK
The driving force behind motor control is the Device Control block (DC1). The parameter window, shown above, displays the DC1 block’s common configuration parameters. Selecting STATE_MASKS above displays the STATE_MASKS Properties box shown below.
This workshop requires you to perform the following tasks: Task 1. Task 2. Task 3. Task 4. Create the motor control module MTR-102 using a module template Define interlocks Display a pump dynamo Create Datalinks and add Expert functionality
DCS控制系统培训讲义艾默生Delv
七、上水系统
1、点击
可单
独启停1#（2#）补水
泵给六楼水箱上水。
2、设置启泵和停泵
液位
选择自动投入的
水泵：
可根据水箱液位 自动启动1#（2#）补 水泵。
八、输煤系统
1、联锁未投时
，设备均可单独启停
2、联锁投入时，先启动水平皮带，启动破碎机，启动振动
筛，启动小皮带。
3、输煤系统中，设有跑偏开关（皮带跑偏限位）、拉绳开
•I/O组态：根据每个卡件，每个通道的类型 进行组态（添加通道编号）
•程序编写：根据具体的应用情况进行编写， 编译，调试等等
2020/6/12
第二章、Deltav系统网络
DeltaV系统结构由工作站、控制器和I/O子系统组成， 各工作站及各控制器之间用以太网方式连接。现场智能 设备或常规设备的信号将接入DeltaV卡件，具备HART、 FUNDATIONTM现场总线、Profibus DP总线、AS-i总线、 DeviceNet总线及RS485串口通讯的设备也将连接到 DeltaV相应的总线接口卡件上。
如果出现未出现如上画面，按“Deltav登录”键，重新输入密码
输入密码后，按“确认”键，按“Deltav操作员界面”键登录。
第三节、 DCS系统操作说明
控制系统首页
锅炉控制系统
渣浆泵系统
一、启动前
1、投入引风机联锁 （只有渣浆泵和循环泵启动后，才允许启动） 2、投入鼓风机联锁
（只有渣浆泵、循环泵和引风机启动后，才允许启动）
网络地址分配
第二节、 控制器简介
1、电源卡件
2、控制器卡件
第三节、 I/O卡件
模拟量输入卡件
模拟量输出卡件
2020/6/12
艾默生DCS系统Deltav培训课程7009-10
EMERSON Process Management – Educational Services
Course 7009 - Rev 5 - 8/15/02
Copyrighted Material / Duplication Prohibited
10-7
Parameter Security
Access the DeltaV Parameter Security Properties dialog box from DeltaV Explorer by selecting System Configuration → Setup → Security → Parameter Security → Properties
EMERSON Process Management – Educational Services
Course 7009 - Rev 5 - 8/15/02
Copyrighted Material / Duplication Prohibited
10-3
DeltaV Locks & Keys
Through the use of Locks & Keys, the DeltaV System provides security mechanisms at the parameter, field and function level.
EMERSON Process Management – Educational Services
Course 7009 - Rev 5 - 8/15/02
Copyrighted Material / Duplication Prohibited
10-6
DeltaV Locks & Keys
艾默生Deltav 锅炉DCS控制系统(工程师培训)
电机
变频器 仪表自控系统示意图
操作台
优点: 缺点:
燃烧
智能仪表解决方案
投资成本低 符合普通司炉工司炉习惯 局部可实现自投
工人劳动强度大 导致每班燃烧工况差异很大 炉膛燃烧不稳对锅炉设备损伤较大 基本没有达到最佳风煤比、保证经济
PLC可编程控制器解决方案概述
锅炉PLC自动控制系统组成： 1.上位机 2.可编程控制器（PLC） 3.电气控制部分 4.现场变送器
Emerson公司DeltaV控制系统。系统一般由工 作站、控制器、集线器、I/O卡件等组成。系统网 络以Ethernet为唯一，站与站的通讯通过交换机， T型电缆最长100m，通过四个HUB级连可达500m， 当要传输更远的距离时，可选用光缆取代T型电缆。 对于PLUS站采用首IP地址：10.4.0.6和10.8.0.6， 而后，在每加一个节点后，IP地址的最后一位会 自动加4。六类工作站硬件以Dell为唯一，操作系 统软件以WindowsXP为唯一，系统用到的所有其它 软件以英文版为唯一选择。
每个DeltaV控制器都有主副2个网络接口，在采 用冗余控制器的配置时，每对控制器会有2个网络 接口连接到主交换机上，另2个网络接口连接到副 交换机上。DeltaV系统的工作站都配有3块以上的 网卡，其中2块用于建立控制网络，另1块用于备 用或连接其它系统如工厂网络等。
DeltaV系统的控制网络采用TCP/IP的通讯协议， 系统自动分配各节点的IP地址。每套DeltaV系统可 支持最多120个节点。
第三章、Deltav系统硬件
第一节、 系统架构 第二节、 控制器 第三节、 I/O卡件
第一节、 系统架构
DeltaV系统的控制网络考虑到网络的可用性，往 往采用冗余的方式，并建立两条完全独立的控制
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章、Deltav系统硬 件
第一节、 系统架构 第二节、 控制器 第三节、 I/O卡件
精品课件
第一节、 系统架构
精品课件
DeltaV系统的控制网络考虑到网络的可用性，往 往采用冗余的方式，并建立两条完全独立的控制网 络，即主、副控制网络。主、副控制网络中的交换 机、以太网线及工作站和控制器的网络接口也完全 是独立的。
红庙锅炉DCS控制系统 培训讲义
艾默生Deltav系列
第一章、Deltav系统概述 第二章、Deltav系统网络 第三章、Deltav系统硬件 第四章、Deltav软件及操作
精品课件
第一章、Deltav概述
第一节、 锅炉控制方案概述 第二节、 Deltav 系统概述
精品课件
第一节、 锅炉控制方案概述
DeltaV的工作站分为主工程师站、工程师站、操作站、 应用站等。
控制器及I/O子系统包含控制器、供电模块和各类卡件， 卡件负责现场信号采集及处理，由控制器执行控制策略。 DeltaV系统支持将控制策略下装到现场总线设备中执行， 使控制风险更加分散。所有的部件都是自动感应和自动 分配地址，无需人员手工干预。
•I/O组态：根据每个卡件，每个通道的类型进 行组态（添加通道编号）
•程序编写：根据具体的应用情况进行编写，编 译，调试等等
精品课件
第二章、Deltav系统网 络
精品课件
精品课件
精品课件
DeltaV系统结构由工作站、控制器和I/O子系统组成， 各工作站及各控制器之间用以太网方式连接。现场智能 设备或常规设备的信号将接入DeltaV卡件，具备HART、 FUNDATIONTM现场总线、Profibus DP总线、AS-i总线、 DeviceNet总线及RS485串口通讯的设备也将连接到 DeltaV相应的总线接口卡件上。
DCS（Distributed Control System）即 集散控制系统，是七十年代中期发展起来的新型 控制系统。它集计算机技术、控制技术、通讯技 术和图形显示技术为一体，实现对生产集中管理 和分散控制。
“集”即为集中操作管理，有利于操作管理和 更高一级的控制；“散”即为分散控制，主要目 的是为了提高安全性。DCS的含义是利用微处理 器或微计算机技术对生产过程进行集中管理和分 散控制的系统。
变送器
电机
变频器 PLC控制系统示意图
精品课件
上位机
PLC可编程控制器解决方案优点
*完善的报警功能 *采用PID控制方式，锅炉运行更稳定。 *历史数据记录功能，为运行状况分析及故障分析提供 了依据。 *完善的安全机制，参数设定和退出系统均有密码保护。
精品课件
DCS集散控制系统解决方案
锅炉DCS控制系统组成： 1.工程师站 2.操作员站 3.服务器 4.现场控制站几部分组成。
变送器
电机
变频器 仪表自控系统示意图
操作台
精品课件
智能仪表解决方案
优点: 投资成本低
符合普通司炉工司炉习惯 局部可实现自投
缺点: 工人劳动强度大
导致每班燃烧工况差异很大 炉膛燃烧不稳对锅炉设备损伤较大 基本没有达到最佳风煤比、保证经济燃烧
精品课件
PLC可编程控制器解决方案概述
锅炉PLC自动控制系统组成： 1.上位机 2.可编程控制器（PLC） 3.电气控制部分 4.现场变送器
精品课件
网络地址分配
精品课件
精品课件
第二节、 控制器简介
1、电源卡件
精品课件
精品课件
2、控制器卡件
精品课件
Emerson公司DeltaV控制系统。系统一般由 工作站、控制器、集线器、I/O卡件等组成。系统 网络以Ethernet为唯一，站与站的通讯通过交换 机，T型电缆最长100m，通过四个HUB级连可达 500m，当要传输更远的距离时，可选用光缆取 代T型电缆。对于PLUS站采用首IP地址： 10.4.0.6和10.8.0.6，而后，在每加一个节点后， IP地址的最后一位会自动加4。六类工作站硬件以 Dell为唯一，操作系统软件以WindowsXP为唯 一，系统用到的所有其它软件以英文版为唯一选 择。
精品课件
一套DCS一般分为以下几大部分：
•过程站（PS：Process Station）：主要功能 是完成现场数据采集和控制，它是系统的核心部 分。
•操作站（OS：Operator Station）：主要功 能是完成监视、操作、过程管理，实现人机对话。
•通讯网络（LAN：Local Area Network）： 主要功能是实现在各连接物理设备之间的数据传 递。
随着自控技术的发展并结合我公司从事锅 炉自控系统设计的多年经验,我公司可为用户提 供三种锅炉自控解决方案: 一、 常规热工二次仪表 和智能仪表控制方案
二 、 PLC可编程控制器解决方案
三 、 DCS集散控制系统解决方案
精品课件
智能仪表解决方案
仪表自动控制系统组成： 1.操作台 2.电气控制部分 3.现场变送器
精品课件
编程的一般步骤： •网络组态：设置固定IP地址，每个DCS厂家有
自己的固定IP设置。Deltav系统的网络组态，在 安装软件时自动设置完成，不需要更改。
精品课件
•工作站/操作站组态：组态工程师站和操作员 站。（例如一台工程师站，两台操作员站）
•硬件组态：组态电源类型，CPU类型，卡件类 型（AI、AO、DI、DO）根据实际应用进行组态 类型。
精品课件
DCS集散控制系统解决方案优点
硬件冗余、安全可靠 大量的可扩展接口，扩展系统十分方便 处理模拟量能力强，联网功能大 适用于大中型控艾默生（deltav） 国内：杭州和利时，浙大中控、南京科远
精品课件
第二节、 Deltav 系统概述
每个DeltaV控制器都有主副2个网络接口，在采 用冗余控制器的配置时，每对控制器会有2个网络 接口连接到主交换机上，另2个网络接口连接到副 交换机上。DeltaV系统的工作站都配有3块以上的 网卡，其中2块用于建立控制网络，另1块用于备 用或连接其它系统如工厂网络等。
DeltaV系统的控制网络采用TCP/IP的通讯协议 ，系统自动分配各节点的IP地址。每套DeltaV系 统可支持最多120个节点。
