不饱和树脂牌号及性能

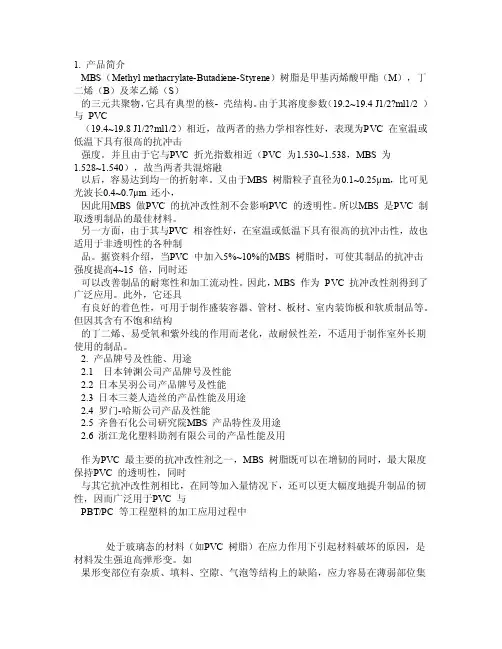

MBS树脂性能介绍
1. 产品简介MBS（Methyl methacrylate-Butadiene-Styrene）树脂是甲基丙烯酸甲酯（M），丁二烯（B）及苯乙烯（S）的三元共聚物，它具有典型的核- 壳结构。
由于其溶度参数（19.2~19.4 J1/2?ml1/2 ）与PVC（19.4~19.8 J1/2?ml1/2）相近，故两者的热力学相容性好，表现为PVC 在室温或低温下具有很高的抗冲击强度。
并且由于它与PVC 折光指数相近（PVC 为1.530~1.538，MBS 为1.528~1.540），故当两者共混熔融以后，容易达到均一的折射率。
又由于MBS 树脂粒子直径为0.1~0.25μm，比可见光波长0.4~0.7μm 还小，因此用MBS 做PVC 的抗冲改性剂不会影响PVC 的透明性。
所以MBS 是PVC 制取透明制品的最佳材料。
另一方面，由于其与PVC 相容性好，在室温或低温下具有很高的抗冲击性，故也适用于非透明性的各种制品。
据资料介绍，当PVC 中加入5%~10%的MBS 树脂时，可使其制品的抗冲击强度提高4~15 倍，同时还可以改善制品的耐寒性和加工流动性。
因此，MBS 作为PVC 抗冲改性剂得到了广泛应用。
此外，它还具有良好的着色性，可用于制作盛装容器、管材、板材、室内装饰板和软质制品等。
但因其含有不饱和结构的丁二烯、易受氧和紫外线的作用而老化，故耐候性差，不适用于制作室外长期使用的制品。
2. 产品牌号及性能、用途2.1 日本钟渊公司产品牌号及性能2.2 日本吴羽公司产品牌号及性能2.3 日本三菱人造丝的产品性能及用途2.4 罗门-哈斯公司产品及性能2.5 齐鲁石化公司研究院MBS 产品特性及用途2.6 浙江龙化塑料助剂有限公司的产品性能及用作为PVC 最主要的抗冲改性剂之一，MBS 树脂既可以在增韧的同时，最大限度保持PVC 的透明性，同时与其它抗冲改性剂相比，在同等加入量情况下，还可以更大幅度地提升制品的韧性，因而广泛用于PVC 与PBT/PC 等工程塑料的加工应用过程中处于玻璃态的材料（如PVC 树脂）在应力作用下引起材料破坏的原因，是材料发生强迫高弹形变。

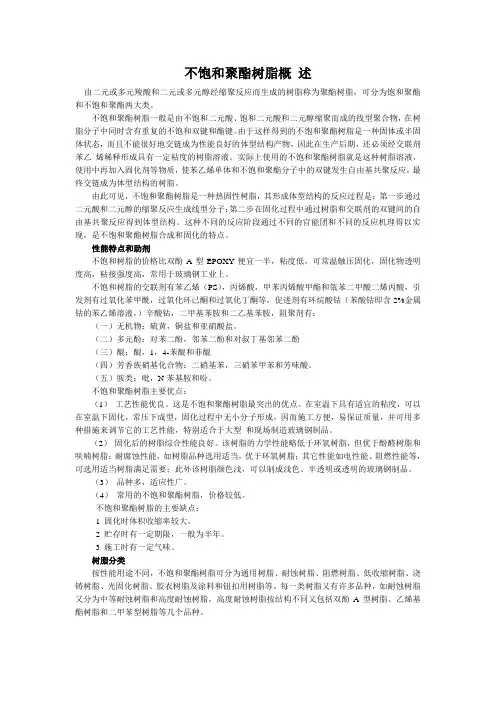

不饱和聚酯树脂品种简介
不饱和聚酯树脂概述由二元或多元羧酸和二元或多元醇经缩聚反应而生成的树脂称为聚酯树脂，可分为饱和聚酯和不饱和聚酯两大类。
不饱和聚酯树脂一般是由不饱和二元酸、饱和二元酸和二元醇缩聚而成的线型聚合物，在树脂分子中同时含有重复的不饱和双键和酯键。
由于这样得到的不饱和聚酯树脂是一种固体或半固体状态，而且不能很好地交链成为性能良好的体型结构产物，因此在生产后期，还必须经交联剂苯乙烯稀释形成具有一定粘度的树脂溶液。
实际上使用的不饱和聚酯树脂就是这种树脂溶液，使用中再加入固化剂等物质，使苯乙烯单体和不饱和聚酯分子中的双键发生自由基共聚反应，最终交链成为体型结构的树脂。
由此可见，不饱和聚酯树脂是一种热固性树脂，其形成体型结构的反应过程是：第一步通过二元酸和二元醇的缩聚反应生成线型分子；第二步在固化过程中通过树脂和交联剂的双键间的自由基共聚反应得到体型结构。
这种不同的反应阶段通过不同的官能团和不同的反应机理得以实现，是不饱和聚酯树脂合成和固化的特点。
性能特点和助剂不饱和树脂的价格比双酚A型EPOXY便宜一半，粘度低，可常温触压固化，固化物透明度高，粘接强度高，常用于玻璃钢工业上。
不饱和树脂的交联剂有苯乙烯（PS），丙烯酸，甲苯丙烯酸甲酯和瓴苯二甲酸二烯丙酸，引发剂有过氧化苯甲酰，过氧化环已酮和过氧化丁酮等，促进剂有环烷酸钴（苯酸钴即含2%金属钴的苯乙烯溶液，）辛酸钴，二甲基苯胺和二乙基苯胺，阻聚剂有：（一）无机物：硫黄，铜盐和亚硝酸盐。
（二）多元酚：对苯二酚，邻苯二酚和对叔丁基邻苯二酚（三）醌：醌，1，4-苯醌和菲醌（四）芳香族硝基化合物：二硝基苯，三硝苯甲苯和芳味酸。
（五）胺类：吡，N苯基胺和吩。
不饱和聚酯树脂主要优点：（1）工艺性能优良。
这是不饱和聚酯树脂最突出的优点。
在室温下具有适宜的粘度，可以在室温下固化，常压下成型，固化过程中无小分子形成，因而施工方便，易保证质量，并可用多种措施来调节它的工艺性能，特别适合于大型和现场制造玻璃钢制品。

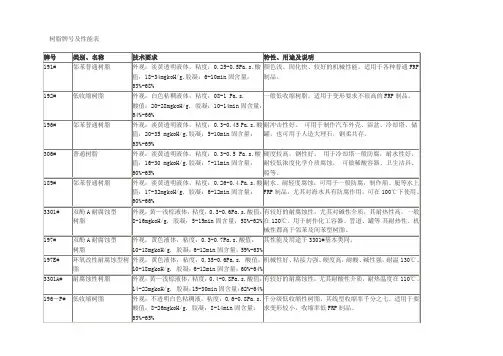

树脂牌号表
挤拉树脂
外观：黄色液体，粘度：0.5-0.9Pa.s.酸值：12-23mgkoH/g.胶凝：5-8min固含量：58%-65%
乙烯基酯型树脂热变形温度高,物理性能较好,适用于油井拉杆,高压抽油管.
191C#
缠绕树脂
外观：浅黄色透明液体粘度：0.3-0.5Pa.s.
酸值：25-34mgkoH/g.胶凝：8-16min固含量：64%-70%
198#
挤拉树脂
外观：浅黄-无色透明液体，粘度：0.4-0.7Pa.s.酸值：20-27mgkoH/g.胶凝：8-16min固含量：65%-70%
邻苯型树脂，可用于一般挤拉等工艺如门窗、大棚、蓬杆等。
198A#
挤拉树脂
外观：黄色液体，粘度：0.9-1.6Pa.s.酸值：10-22mgkoH/g.胶凝：6-10min固含量：59%-64%
机械性好、粘接力强、硬度高，耐酸、碱性强，耐温130℃。
3301A#
耐腐蚀性树脂
外观：黄—浅棕液体，粘度：0.4-0.8Pa.s.酸值：14-22mgkoH/g.胶凝：15-30min固含量：62%-64%
有较好的耐腐蚀性，尤其耐酸性介质，耐热温度在110℃。
196－P#
低收缩树脂
外观：不透明白色粘稠液，粘度：0.6-0.8Pa.s.酸值：8-26mgkoH/g.胶凝：8-14min固含量：63%-65%
酸值：20-28mgkoH/g.胶凝：10-14min固含量：64%-66%
一般低收缩树脂。适用于变形要求不很高的FRP制品。
196#
邻苯普通树脂
外观：淡黄透明液体，粘度：0.3-0.45 Pa.s.酸值：20-35 mgkoH/g.胶凝：5-10min固含量：63%-69%
不饱和树脂牌号及相关特性及用途
不饱和树脂牌号及相关特性及用途1.聚酯型不饱和树脂聚酯型不饱和树脂是一种常见的不饱和树脂，主要由不饱和酸、不饱和醇和稀释剂等组成。
具有以下特性：-良好的成型性和流动性-高机械强度和刚性-耐化学物质侵蚀主要用途包括：-制造玻璃钢制品：如船舶、储罐、化工设备等-电气绝缘材料：如绝缘板、电线电缆外护套等-建筑材料：如人造大理石、面板等2.环氧型不饱和树脂环氧型不饱和树脂是一种聚合度较高、分子链带有环氧基团的不饱和树脂。
具有以下特性：-优异的粘接性和耐腐蚀性-凝胶时间可调节，适应不同加工要求-优异的机械强度和热稳定性主要用途包括：-粘接剂：用于粘接复合材料、金属、陶瓷等-复合材料：制造高性能复合材料制品，如飞机、汽车等-电子封装材料：如芯片封装、电工胶等3.酚醛型不饱和树脂酚醛型不饱和树脂是一种由酚醛树脂与不饱和单体混合而成的不饱和树脂。
具有以下特性：-优异的热稳定性和电绝缘性-耐化学品侵蚀和耐磨性-高硬度和刚性主要用途包括：-电子零部件：如插座、继电器等-电机配件：如电机壳、转子等-高压开关：如断路器、接触器等4.醇酸型不饱和树脂醇酸型不饱和树脂是一种由醇酸树脂与不饱和单体混合而成的不饱和树脂。
具有以下特性：-优异的耐腐蚀性和绝缘性-良好的耐热性和耐水性-低挥发性和毒性主要用途包括：-食品包装：如食品容器、盖帽等-化妆品包装：如口红壳、香水瓶等-医药包装：如药品瓶、注射器等以上是一些常见的不饱和树脂的牌号、相关特性及用途的介绍。
在实际应用中，根据具体要求，可以选择不同种类的不饱和树脂进行加工，以满足不同行业的需求。

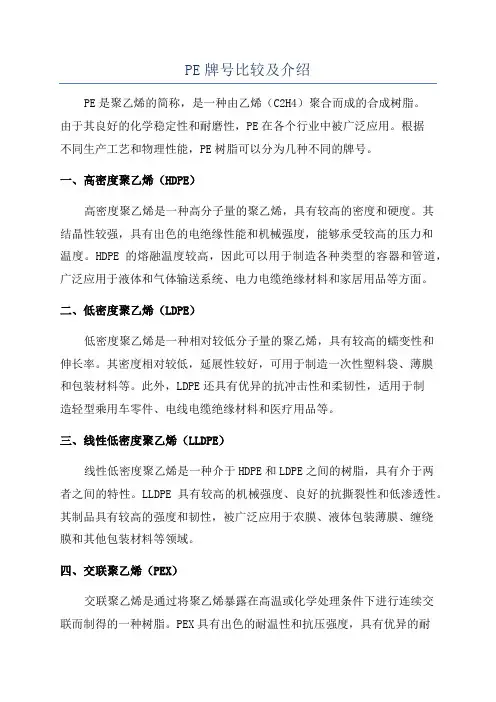

PE牌号比较及介绍
PE牌号比较及介绍PE是聚乙烯的简称，是一种由乙烯（C2H4）聚合而成的合成树脂。
由于其良好的化学稳定性和耐磨性，PE在各个行业中被广泛应用。
根据不同生产工艺和物理性能，PE树脂可以分为几种不同的牌号。
一、高密度聚乙烯（HDPE）高密度聚乙烯是一种高分子量的聚乙烯，具有较高的密度和硬度。
其结晶性较强，具有出色的电绝缘性能和机械强度，能够承受较高的压力和温度。
HDPE的熔融温度较高，因此可以用于制造各种类型的容器和管道，广泛应用于液体和气体输送系统、电力电缆绝缘材料和家居用品等方面。
二、低密度聚乙烯（LDPE）低密度聚乙烯是一种相对较低分子量的聚乙烯，具有较高的蠕变性和伸长率。
其密度相对较低，延展性较好，可用于制造一次性塑料袋、薄膜和包装材料等。
此外，LDPE还具有优异的抗冲击性和柔韧性，适用于制造轻型乘用车零件、电线电缆绝缘材料和医疗用品等。
三、线性低密度聚乙烯（LLDPE）线性低密度聚乙烯是一种介于HDPE和LDPE之间的树脂，具有介于两者之间的特性。
LLDPE具有较高的机械强度、良好的抗撕裂性和低渗透性。
其制品具有较高的强度和韧性，被广泛应用于农膜、液体包装薄膜、缠绕膜和其他包装材料等领域。
四、交联聚乙烯（PEX）交联聚乙烯是通过将聚乙烯暴露在高温或化学处理条件下进行连续交联而制得的一种树脂。
PEX具有出色的耐温性和抗压强度，具有优异的耐化学腐蚀性和抗老化性能。
由于其良好的物理和机械性能，PEX广泛应用于供水管道、地暖管道和电线电缆保护管等领域。
总之，PE树脂具有优良的耐化学性、耐磨性、抗冲击性和绝缘性能，广泛应用于包装、建筑、汽车、电气、医疗等领域。
不同牌号的PE树脂具有不同的物理和机械性能，适用于不同的应用需求。
在选择PE树脂时，需要根据具体使用环境和要求来确定最合适的牌号。
不饱和聚酯树脂
浇铸领域 占总量25～30% 主要产品：人造石、工艺品、钮扣等；
涂料领域 占总量10%左右 主要产品：涂料、原子灰、防腐地坪等； 其它领域 占总量1～5% 主要产品：锚固剂、浇铸互感器、增韧剂、粘接剂 等。
玻璃钢加工成型方式
手糊法 模压法
缠绕法 喷射法
不饱和聚酯树脂是由二元酸（饱和二元酸和不 饱和二元酸）同二元醇，经过缩聚反应而成的 一种线型聚合物。
O H O G O C R O C
x
O O G O C H C H C
O C
y
OH
英文名称: unsaturated polyester resin , 缩写：UPR
不饱和聚酯树脂的性质
• 耐热性
不饱和聚酯的合成方法
• 熔融缩聚法
• 溶剂共沸脱水法 • 环氧化合法
原料
• • • • • 二元酸 二元醇 交联单体 端基封闭剂 溶剂
UPR的生产工艺
UPR的生产工艺大都采用直接熔融缩 聚法，即把二元醇、苯酐、顺酐 投入缩聚 釜中，在惰性气体保护下高温反应 （200℃），生成的聚酯放入盛有苯乙烯和 阻聚剂的釜中，于60~80℃温反应混合而制 得黏稠的液态树脂。
UPR的合成机理 1. 直接酯化反应
(a) 二元醇与二元酸反应
(b) 二元醇与酸酐反应
采用酸酐反应产生的缩聚水比采用二元酸少一半。
2. 酯交换反应
中间体
中间体再与不饱和二酸或酸酐缩聚，得到不 饱和聚脂。
3.复分解反应
(a)聚碳酸脂合成
（b）邻苯二甲酸二烯丙脂的合成
4.开环聚合
环氧丙烷聚酯的合成
绝大多数不饱和聚酯树脂的热变形温度都在50～60℃，一些耐热 性好的树脂则可达120℃。
不饱和树脂牌号及性能
189#
邻苯普通树脂
外观：淡黄透明液体，粘度：0.26-0.4 Pa.s酸值：17-32mgkoH/g.胶凝：6-
12min固含量：60%-66%
耐水、耐轻度腐蚀，可用于一般防腐，制作船、艇等水上FRP制品，尤其
环氧忙乱性乙烯基酯树脂,具有较好的耐腐蚀性、较高的耐温性,热变形温度160C，适用于制作各种耐腐蚀及耐温比较高的玻璃钢制品.
197C#
对海水具有防腐作用，可在100C下使用。
3301#
双酚A耐腐蚀型树脂
外观：黄一浅棕液体，粘度：0.3-0.6Pa.s酸值：8-16mgkoH/g胶凝：5-
15min固含量：58%-62%
有较好的耐腐蚀性，尤其对碱性介质，其耐热性高，一般在120C。用于制
作化工容器、管道、力学性能,能适应多种成型工艺要求,使用温度呆 达120C，可作耐腐蚀衬里，电器绝缘材料及防腐设备等.
W-1#
乙烯基酯树脂
外观：棕色透明液体，粘度：0.2-0.4Pa.s酸值：16-26mgkoH/g胶凝：20-40min固含量：59%-68%
酚醛环氧型乙烯基酯树酯，相当于美国DOW化学公司Derakane,-470树脂，耐 较高温度•湿度能达120C，干能达150C,可做耐部分溶剂及氧化介质整体玻璃制 品内衬
千分级低收缩性树脂，其线型收缩率千分之七。适用于要求变形较小，收 缩率低FRP制品。
199#
间苯耐热树脂
外观：黄一棕色液体，粘度：0.3-0.5Pa.s酸值：16-24mgkoH/g.胶凝：7-9min固含量：61%-65%
具有良好耐冲击性，耐温性，其耐化学性和电性能高于邻苯，能满足缠绕 及手糊工艺要求。
玻璃纤维增强塑料用液体不饱和聚酯树脂
玻璃纤维增强塑料(玻璃钢)用液体不饱和聚酯树脂本标准适用于以苯乙烯为主要交联单体的供低压成型玻璃纤维增强塑料用的液体不饱和聚酯树脂。
1 术语液体不饱和聚酯树脂(以下简称树脂):由多元醇与多元酸反应生成的不饱和聚酯溶解在与其有聚合能力的单体中而制得的热固性树脂。
浇铸体:仅由加入引发剂(或再加促进剂)的树脂体系固化所得到的产物。
2 分类树脂的分类见表1。
表1_____________________________________________________________________ __类型简要说明G型一般的机械强度通用 IG型一般的机械强度,但耐热性比G型好耐热 HE型高耐热性和一般的机械强度HM型中等耐热性和一般的机械强度CEE型最好的耐化学性和一般的机械强度耐化学 CE型好的耐化学性和一般的机械强度CM型中等的耐化学性和一般的机械强度耐燃 SE型高阻燃性的一般的机械强度SM型自熄性和一般的机械强度_____________________________________________________________________ ____3 技术要求树脂的技术要求必须满足表2、3和表4的规定。
表 2 树脂_____________________________________________________________________ ______试验项目允许范围一等品合格品外观应无异状酸值±4.0 ±4.5粘度(25℃) ±30% ±35%凝胶时间(25℃) 指定值±30% 指定值±35%固体含量,% ±30% ±35%凝胶时间(80℃) ±3.0 ±3.5_____________________________________________________________________ _____注:一种牌号的树脂只允许有一个指定值。
191系列不饱和聚脂树脂[精解]
![191系列不饱和聚脂树脂[精解]](https://img.taocdn.com/s3/m/2eb83e3be3bd960590c69ec3d5bbfd0a7956d53b.png)
191系列不饱和聚脂树脂，系由二元酸（酐）和二元醇（及其缩合物）经酯化反应，缩聚成线性不饱和聚酯树脂，然后经具有交联作用的活性单体溶剂（苯乙烯）所溶解而配制成的透明粘稠液体。
本产品在加入适量引发剂后，能在常温下较快交联固化，成为坚实的固体，可用来粘合多种金属和非金属材料，固化后具有良好的耐水、耐腐蚀等性能。
本型号聚酯树脂，主要用于制造各种工艺品，也可用于粘接玻璃钢制品、宝丽板或作为其它金属、玻璃、陶瓷、木材等的粘合剂用。
为提供使用厂家方便，本型号产品在出厂前已加入适量的促进剂。
质量指标（部分质量指标要根据实际情况填写）： 1.外观：无色透明粘稠液体 2.固体含量：62±3％ 3.粘度：40—60秒（涂4号杯，25℃） 4.酸值：≤35mgKOH/克使用方法（参考配方）：树脂引发剂(过氧化甲乙酮液）0.8—2份(若过氧化环己酮糊1.5-4份) 促进剂(辛酸钴液) 0.5-3份(本型号产品已加入适量,可不必再加) 客户应根据使用时的天气温度情况和制作工艺要求，分别称取树脂（促进剂已加入，需要时可自行考虑补加量）、引发剂调和成均匀的树脂胶。
QJ-191不饱和聚酯树脂是一种固化时放热峰低、收缩率小的新型聚酯树脂。
用于制造各种人造大理石制品，如各种规格、形状的卫生洁具、平板和装饰品等。
1、物理性质不饱和聚酯树脂的相对密度在1.11～1.20左右，固化时体积收缩率较大，固化树脂的一些物理性质如下：⑴耐热性。
绝大多数不饱和聚酯树脂的热变形温度都在50～60℃，一些耐热性好的树脂则可达120℃。
红热膨胀系数α1为（130～150）×10-6℃。
⑵力学性能。
不饱和聚酯树脂具有较高的拉伸、弯曲、压缩等强度。
⑶耐化学腐蚀性能。
不饱和聚酯树脂耐水、稀酸、稀碱的性能较好，耐有机溶剂的性能差，同时，树脂的耐化学腐蚀性能随其化学结构和几何开关的不同，可以有很大的差异。
⑷介电性能。
不饱和聚酸树脂的介电性能良好。
不饱和聚酯树脂的分类和用途
不饱和聚酯树脂的分类和用途根据不饱和聚酯树脂的结构可分为邻苯型、间苯型、对苯型、双酚A型、乙烯基酯型等；根据其性能可分为通用型、防腐型、自熄型、耐热型、低收缩型等；根据其主要用途可分为玻璃钢（FRP）用树脂与非玻璃钢用树脂两大类，所谓玻璃钢制品是指树脂以玻璃纤维及其制品为增强材料制成的各种产品，也称为玻璃纤维增强塑料（简称FRP或玻璃钢）；非玻璃钢制品是树脂与无机填料相混合或其本身单独使用制成的各种制品，也称为非增强型玻璃钢制品。
按具体专用品种分类包括有缠绕树脂、喷射树脂、RTM树脂、拉挤树脂、SMC、BMC 树脂、阻燃树脂、食品级树脂、防腐蚀树脂、气干型树脂、宝丽板树脂、工艺品树脂、纽扣树脂、玛瑙树脂、人造石树脂、高透明树脂水晶树脂、原子灰树脂等。
作为FRP表面装饰的防老化阻燃胶衣、耐热胶衣、喷涂胶衣、模具胶衣、不开裂胶衣、辐射固化胶衣、高耐磨胶衣等。
UPR的玻璃钢制品广泛地应用于下述领域：建筑领域：制冷却塔，8立方米/小时～3000立方米/小时的横流、逆流、喷射式塔及风筒、风机、收水器等辅件。
门、窗、轻型采光建筑、格栅、活动房、冷库、公园亭、台、报亭等。
玻璃钢管、罐、槽等防腐产品及工程：包括大、中、小口径管道、管件、阀门、贮罐、贮槽、格栅、填仓板、塔器、烟囱、防腐地面及建筑防腐等。
玻璃钢车辆：火车双层客车及零部件、窗框、汽车车身、保险杠、火车通风道、弹簧板等。
玻璃钢船艇：包括游艇、救生艇、交通艇、渔船、快艇、舢舨、养殖船、冲锋舟等。
玻璃钢游乐设备：包括大型游艺机、大型水上乐园、儿童乐园。
玻璃钢交通设备、劳保及保安用品：包括公路牌、路标、人行桥、灯具、电缆盒、测量标尺、头盔、收亭、防爆器材、井盖等。
玻璃钢卫生设备：浴缸、洗漱台、便器、镜架、整体卫生间、垃圾箱。
节能玻璃钢产品：包括轴流风机、离心风机、太阳能热水器、风力发电机等。
玻璃钢食品容器：高位水箱、食品运输罐、饮料罐。
玻璃钢工艺品：城市雕塑、字体、工艺品和贴骨工艺。
树脂材料牌号
树脂材料牌号
树脂材料的牌号有很多，不同牌号的特点和应用领域也不同。
以下是一些常见的树脂材料牌号及其特点：
1.E-12环氧树脂：一种普通型环氧树脂，具有较好的机械性能和耐
化学性能，适用范围比较广泛。
2.YD-128环氧树脂：一种具有特殊结构和功能的环氧树脂，具有较
好的温度和耐水性能，适用于高温环境下的电气绝缘和耐化学性能的场合。
3.KH-50聚酰胺改性环氧树脂：具有良好的抗水性能和耐机械性能，
适用于湿润环境下的电气绝缘和结构材料。
4.YD-128AB环氧树脂：一种环氧树脂的黑色快干漆，具有优异的附
着性和耐热性能。
5.PA-6尼龙6：一种常见的工程塑料，具有高强度、高韧性、耐磨
性好等特点，广泛应用于汽车、电子、机械等领域。
6.PA-66尼龙66：尼龙家族中最常用的一种，具有高强度、高刚性、
高耐热性、耐化学腐蚀等特点，常应用于汽车、电子、医疗器械等行业。
7.PA-12聚酰胺12：一种颜色较浅的尼龙类塑料，具有良好的抗疲
劳强度和低摩擦系数，广泛应用于空气压缩机、制冷压缩机等领域。
以上是部分树脂材料的牌号及其特点，希望能为您提供帮助。
如有需要，建议您查阅相关行业网站或咨询专业人士以获取更多信息。
五种不饱和树脂特性与用途分析解析
五种不饱和树脂特性与用途分析内容提示：与国际业界相比，我国不饱和聚酯树脂业在近10多年来虽然发展较快，但与国外相比差距仍然较大，生产规模小、产品质量低，品种型号只有500个左右，原材料短缺，一些新原料质量达不到要求，新品种技术开发投入不够，科研院所与生产应用单位协作有待进一步加强。
不饱和聚酯树脂国外近年研究进展快速、新品层出不穷，比如：低收缩性树脂、耐腐蚀树脂、强韧性树脂、低吸水型不饱和聚酯树脂、透明性不饱和聚酯树脂、低游离苯乙烯残量的不饱和聚酯树脂、PET型不饱和聚酯树脂、低挥发性树脂、胶衣树脂、发泡不饱和聚酯树脂、玻璃钢船艇专用树脂、耐热性UPR树脂和光固化UPR树脂。
下面对五种不饱和聚酯树脂的性能及应用进行的解析。
其中包括低收缩性树脂、耐腐蚀性树脂、低吸水型不饱和聚酯树脂、低挥发性树脂、含水不饱和聚酯树脂 WCUP。
（一）低收缩性树脂所谓低收缩性树脂，采用热塑性树脂来降低和缓和UPR的固化收缩，已在SMC制造中得到广泛应用。
常用的低收缩剂有聚苯乙烯、聚甲基丙烯酸甲酯和苯二甲酸二烯丙酯聚合物等。
目前国外除采用聚苯乙烯及其共聚物外，还开发了聚己酸内酯（LPS-60）、改性聚氨酯和醋酸纤维素丁酯等。
日本油脂（株）化成品研究所研究了UP树脂的新型低收缩添加剂（LPAS），这种新型含有弹性链段和可以与UP树脂相容的链段，用于UP树脂SMC/BMC的成型工艺中，使得制品表面光泽、收缩率低，且着色性能好。
美国俄亥俄州立大学从膨胀学、形态学和结构学，研究了含有改性的热塑性LPAS添加剂可低温固化UP/ST/LPAS 体系，并在低温固化体系中引入Co-促进剂DVB，和第二单体三羟甲基丙烷三甲基丙烯酸酯（TMPT-MA），使得树脂在固化过程中的收缩得到更好的控制。
加拿大以热塑性PVAC为低收缩剂LPAS加入到UP树脂中，同样很好地解决了收缩问题。
日本昭和高聚物公司通过添加低收缩剂固体，可使不饱和聚酯组成物的粘接强度达2.45MPa，线性收缩系数降至0.32%。
不饱和聚酯树脂品种牌号分类情况
通用型不饱和聚酯树脂：这种树脂是应用得最多的树脂品种，如191、196树脂等。
柔韧型不饱和聚酯树脂：这种树脂制成玻璃钢制品后，其制品具有较好的柔韧性。
其牌号为TM182、304、T541等。
弹性不饱和聚酯树脂：这种树脂具有较高的弯曲强度，更坚韧而无脆性，适宜制作家具高档涂料，以及机器外壳等。
耐化学药品型的不饱和聚酯树脂：这类树脂具有较好的耐腐蚀性能，由于腐蚀介质种类很多，因此针对不同的介质可以使用不同的耐腐蚀树脂。
其牌号有197、3301、323、MFE-2等。
阻燃型不饱和聚酯树脂：这类树脂可分为合成型和添加型两种，均可达到阻燃的效果。
其牌号为：7901、S-906、TM302、317等。
耐热型不饱和聚酯树脂：这类树脂可以制成在较高温度下使用的玻璃钢制品，其热变形温度至少不低于110℃。
其牌号为∶TM197、TM199、S685等。
光稳定型和耐气候型不饱和聚酯树脂：这类树脂具有较好的耐大气的老化性能，暴露在日光条件下可以长期使用，仍保存一定的使用性能。
其牌号为：TM195、S692、F45、515等。
空气干燥型不饱和聚酯树脂：这类树脂具有空干性，即暴露在空气中进行固化，其表面不会发粘，以便改善其工艺性能及产品的使用性能，但其固化条件仍与通用型不饱和树脂的相同，在低温或室温下进行固化。
其牌号为：SGA20、桐酸型不饱和聚酯树脂等。
铸塑型不饱和聚酯树脂：这类树脂是一类低收缩、低放热的树脂，其主要的特性是铸塑时不会产生裂纹及破裂，可避免产生应力集中现象，并且颜色浅，透明性好。
其牌号为：SB39、S793等。
胶衣不饱和聚酯树脂（通常称为胶衣树脂）∶这类树脂在手工制作玻璃钢制品时十分重要。
它不但可以起到玻璃钢表面的保护层作用，而且可以起到表面的装饰效果，起着十分重要的作用。
由于玻璃钢制品的使用环境及要求各不相同，因此必须根据实际情况，选用不同品种的胶衣树脂。
目前的牌号为∶TM-33、TM-35、S-739、胶衣33等SMC/BMC专用不饱和聚酯树脂（简称SMC/BMC专用树脂）：这类树脂的主要特点是粘度低、增稠快、活性高，能快速固化，耐水性和耐热性能好，稳定性好等。
不饱和聚酯树脂实验方法
不饱和聚酯树脂实验方法
4 试验结果 4.1 每个试样测定二次，将读数按粘度计规定进行计算， 以算术平均值表示，取三位有效数字。 4.2 测定结果以帕•秒为单位。 5 试验报告 试验报告应包括下列内容： a. 试样名称、牌号、编号； b. 试样来源、送样日期； c. 粘度计名称、型号规格、使用的转筒(子)号数及转速 d. 测试结果； e. 测试人员、测试日期。
不饱和聚酯树脂实验方法
1 试样
1.1 均匀、无气泡、无杂质。
1.2 数量能满足粘度计测定需要。
2 仪器和设备 2.1 旋转粘度计：转筒型或转子型。 2.2 恒温水浴：控制温度精度为±0.5℃。
2.3 温度计：测量范围0～50℃，最小分度值为0.2℃。
2.4 容器：应符合粘度计的要求。 2.5 秒表。
不饱和聚酯树脂实验方法
试验结果：固体含量按下式计算，取三位有 效数字
m 3 m1 SC m2
式中： SC——不饱和聚酯树脂的固体含量，%； m1——培养皿的质量，g; m2——试样的质量，g; m3——培养皿与残留试样的质量，g; 测试结果以两个平行试样测定值的算术平均值表示。两个试 样的结果相对误差不得 超过0.5%，否则应重新进行试验。
不饱和聚酯树脂实验方法
3 试验步骤 3.1 选择粘度计的转筒(子)及转速，使测定读数落在满 刻度值的20%～90%，尽可能落在45 %～90%之间。 3.2 把试样装入容器，将温度调到25℃左右，然后把 容器放入温度为25±0.5℃的恒温水浴中(或将试样倒 入粘度计的测定容器)，水浴面应比试样面略高。 3.3 将粘度计转筒(子)垂直浸入试样中心，浸入深度应 符合粘度计的规定，与此同时开始计时。 3.4 在整个测定过程中，应将试样温度控制在 25±0.5℃，当转筒(子)浸入试样中达8min时，开启马 达，转筒旋转2min后读数。读数后关闭马达，停留 1min后再开启马达，旋转1min后第二次读数。 3.5 每测定一个试样后，应将粘度计转筒(子)等用溶剂 清洗干净。
不饱和树脂_牌号及相关特性及用途
M-162A#
抗静电树脂
外观：黄色液体，粘度：0.3-0.6Pa.s酸值:24-35mgkoH/g,胶凝:6-12min固含量:60%-65%
强度好,表面电阻可达1×10六次方~1×10九次方Ω适用于制作微机房地面和具有静电面的玻璃钢制品。
LDV3202#
乙烯基酯树酯
外观：黄色透明液体，粘度：0.4-0.5Pas酸值:10-20mgkoH/g,胶凝:10-20min固含量:59%-68%
具有优良的耐化学腐蚀性和力学性能，能适应多种成型工艺要求，使用温度可达120℃可作耐腐蚀衬里，电器绝缘材料及防腐设备等。
VER-1#
乙烯基酯树酯
外观：棕色液体，粘度：0.2-0.4Pas酸值:16-26mgkoH/g,胶凝:20-40min固含量:59%-68%
具有耐温性和耐化学性，用于缠绕及手糊。
902D#
邻苯耐热树脂
外观：淡黄色透明液体，粘度：0.6-0.8Pas酸值:24-32mgkoH/g,胶凝:6-10min固含量:63%-68%
具有耐热性，在100℃
下能使用。
C-146#
耐酸性树脂
外观：棕红深黄色粘稠度液体，粘度：0.4-0.6Pas酸值:14-36mgkoH/g,胶凝:12-25min固含量:58%-64%
R-156#
耐酸性树脂
外观：浅黄色透明液体，粘度：0.38-0.5Pas酸值:18-30mgkoH/g,胶凝:8-32min固含量:56%-61%
采用接枝共聚缩合而成的树脂，具有优异的耐腐性，耐热性，较小的固化收缩率和较高的机械强度性能。
1629#（邻）
各种树脂型号和用途
提取分离甜叶菊、茶多酚、蒽醌类、多酚类、咖啡因等
提取分离淫羊藿甙等甙类、黄酮类、蒽醌、大黄酸、甘草酸类，维生素 B12提取
B
提取分离生物碱、氨基酸等 提取分离大豆异黄酮、克林霉素磷酸酯等多种物质
LSD-632 LSA－700
绞 股 兰 总 皂 甙 、 三 七 总 皂 甙 、 罗 汉 果 总 皂 甙 等 中 草 药 有 效 成 分 脱 色 ； 新 霉 素 、 庆 大 霉 素 、 核 糖 霉 素 等 氨 基 糖 甙 类 抗 生 素 脱 色 ； 制糖工业中脱除水溶性及醇溶性色素及杂
脱除果蔬汁中的重金属离子
LSI-200
脱除果蔬汁中的硝酸根等有害离子
LSI-300
用于处理钠离子超标果汁
柑橘汁脱苦/脱酸
树脂牌号 功 能
有效去除棒曲霉素、农残等有害物质，提高色值、透光率等理化指标，处理后的果蔬汁色值 LSA-800B 贮存稳定性好 LSA-800 提高色值、透光率等理化指标，部分去除棒曲霉素等有害物质，色值贮存稳定性较好 LSA-800C
饮用水处理专用树脂：
LSI-106 硝酸盐去除专用树脂
在人体内硝酸盐（NO3）会降解为亚硝酸盐(NO2)，亚硝酸盐会使血液中血红素凝结，这样就降低了机体内氧
的输运能力，严重情况下，人的肌肤会发蓝，亚硝酸盐的存在还易使机体发生癌变。许多国家对饮用水要求硝酸
盐含量不得大于 10ppm（以氮计） 。
由于化肥在农业生产中的使用，许多地方存在水源中硝酸盐严重超标问题。蓝晓科技 LSI-106 树脂对饮用水
酒处理专用系列
XDA-10
白酒脱除高级脂肪酸酯类物质
XDA-20
白酒去除固形物
XDA-60
改善啤酒口感、色泽，增加稳定性，替代 PVPP
常用树脂牌号与性能参数表
挤拉树脂
外观：黄色液体，
酸值：12-23mgkoH/g. 胶凝：5-8min
固含量：58%-65%
乙烯基酯型树脂热变形温度高,物理性能较好,适用于油井拉杆,高压抽油管.
191C#
缠绕树脂
酸值：25-34mgkoH/g. 胶凝：8-16min
固含量：64%-70%
邻苯型缠绕树脂,适用于玻璃纤维等为增强材料的玻璃钢管道,贮罐的制品.
固含量：60%-67%
反应型阻燃树脂,氧指数≥30%,透光性好,适应于要求阻燃的采光罩等玻璃钢制品
182#
柔性树脂
酸值：22-32mgkoH/g. 胶凝：10-25min
固含量：68%-72%
具有弹性大,韧性好弯曲强度大,并能885#
大理石树脂
外观：黄色液体，
常用树脂牌号与性能参数表
牌号
类别、名称
技术要求
特性、用途及说明
191#
邻苯普通树脂
外观：淡黄透明液体，
酸值：18-34mgkoH/g.
胶凝：6-10min
固含量：63%-68%
颜色浅、固化快、较好的机械性能。适用于各种普通FRP制品。
192#
低收缩树脂
外观：白色粘稠液体，粘度：08-1 Pa.s.
酸值：20-28mgkoH/g. 胶凝：10-14min
189A# 船用树脂
船用树脂
外观：黄色液体，
酸值：10-26mgkoH/g.
胶凝：6-15min
固含量：59%-64%
间苯/新戊二醇型船用树脂,其性能优于MSS-618#.
199M#
模具树脂
外观：黄-浅棕色液体
酸值：9-20mgkoH/g.
双环不饱和树脂牌号
双环不饱和树脂牌号
4. TMPTA（Trimethylolpropane Triacrylate）：三甲基丙烷三丙烯酸酯，具有良好的耐 化学性和耐热性，常用于制备光固化涂料、油墨和粘合剂等。
这些双环不饱和树脂牌号在不同的应用领域具有各自的特点和优势，可以根据具体需求选 择适合的牌号进行使用。需要注意的是，在使用过程中应遵循相关的安全操作规程，确保安 全性和环境保护。
双环不饱和树脂牌号
以下是一些常见的双环不饱和树脂牌号：
1. DCPD（Dicyclopentadiene）：双环戊二烯树脂，具有优异的耐热性和化学稳定性， 常用于制备高性能复合材料、涂料和粘合剂等。
2. NPG（Neopentyl Glycol）：新戊二醇树脂，具有良好的耐候性和耐化学性，常用于 制备户外涂料、树脂胶粘剂和树脂涂料等。
常用树脂牌号与性能参数表
型树脂 液体，
氧指数≥28%折射率
粘度：0.3-0.5Pa.s. (25℃)1.5430±0.0020,
酸值：20-30mgkoH/g. 适用于手糊法、机械法生
802# H-802# 182# 885# 885A# 886# 886A# 198#
阻燃树脂
阻燃树脂
柔性树脂
大理石树 脂 大理石树 脂 玛瑙树脂
酸值：16-26mgkoH/g. 司 Derakane,-470 树脂,耐
胶凝：20-40min
较高温度.湿度能达
固含量：59%-68%
120℃,干能达 150℃,可做
耐部分溶剂及氧化介质整
体玻璃制品内衬
乙烯基酯 树脂
外观：黄色透明液体， 具有耐腐蚀性好,尤其是
粘度：0.25-0.55Pa.s. 耐碱性介质,耐温可在
外观：黄色液体，
反应型阻燃树脂,氧指数
粘度：0.3-0.55Pa.s. ≥30%,透光性好,适应于
酸值：20-34mgkoH/g. 胶 要求阻燃的采光罩等玻璃
凝：10-16min
钢制品
固含量：60%-67%
外观：浅黄色透明液体粘 具有弹性大,韧性好弯曲
度：0.4-0.8Pa.s.
强度大,并能提高制品的
交联密度高,耐热性较好, 供制耐热一般玻璃钢制 品.
外观：浅黄色液体， 具有耐温性和耐化学性, 粘度：0.35-0.5 Pa.s. 用于缠绕及用糊. 酸值：18-25mgkoH/g. 胶凝：8-12min 固含量：62%-65%
外观：黄色透明液体， 具有耐热性,在 100℃下能 粘度：0.6-0.8 Pa.s. 使用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不饱和树脂牌号及性能不饱和树脂牌号及性能牌号类别、名称技术要求特性、用途及说明191#邻苯普通树脂外观：淡黄透明液体，粘度：0.25-0.5Pa.s.酸值：18-34mgkoH/g.胶凝：6-10min固含量：63%-68%颜色浅、固化快、较好的机械性能。
适用于各种普通FRP制品。
192#低收缩树脂外观：白色粘稠液体，粘度：08-1Pa.s.酸值：20-28mgkoH/g.胶凝：10-14min固含量：64%-66%一般低收缩树脂。
适用于变形要求不很高的FRP制品。
196#邻苯普通树脂外观：淡黄透明液体，粘度：0.3-0.45Pa.s.酸值：20-35mgkoH/g.胶凝：5-10min固含量：63%-69%耐冲击性好。
可用于制作汽车外壳、浴盆、冷却塔、储罐，也可用于人造大理石，钢柔共存。
306#普通树脂外观：淡黄透明液体，粘度：0.3-0.5Pa.s.酸值：16-30mgkoH/g.胶凝：7-11min固含量：60%-65%硬度较高，钢性好。
用于冷却塔一般防腐，耐水性好，耐较低浓度化学介质腐蚀，可做稀酸容器、卫生洁具、船等。
189#邻苯普通树脂外观：淡黄透明液体，粘度：0.26-0.4 Pa.s.酸值：17-32mgkoH/g.胶凝：6-12min固含量：60%-66%耐水、耐轻度腐蚀，可用于一般防腐，制作船、艇等水上FRP制品，尤其对海水具有防腐作用，可在100℃下使用。
3301#双酚A耐腐蚀型树脂外观：黄—浅棕液体，粘度：0.3-0.6Pa.s.酸值：8-16mgkoH/g.胶凝：5-15min固含量：58%-62%有较好的耐腐蚀性，尤其对碱性介质，其耐热性高，一般在120℃。
用于制作化工容器、管道、罐等，其耐热性、机械性都高于邻苯及间苯型树脂。
197#双酚A耐腐蚀型树脂外观：**液体，粘度：0.3-0.7Pa.s.酸值：10-18mgkoH/g.胶凝：6-12min固含量：59%-63%其性能及用途于3301#基本类同。
197E#环氧改性耐腐蚀型树脂外观：**液体，粘度：0.35-0.6Pa.s.酸值：10-18mgkoH/g.胶凝：6-12min固含量：60%-64%机械性好、粘接力强、硬度高，耐酸、碱性强，耐温130℃。
3301A#耐腐蚀性树脂外观：黄—浅棕液体，粘度：0.4-0.8Pa.s.酸值：14-22mgkoH/g.胶凝：15-30min固含量：62%-64%有较好的耐腐蚀性，尤其耐酸性介质，耐热温度在110℃。
196－P#低收缩树脂外观：不透明白色粘稠液，粘度：0.6-0.8Pa.s.酸值：8-26mgkoH/g.胶凝：8-14min固含量：63%-65%千分级低收缩性树脂，其线型收缩率千分之七。
适用于要求变形较小，收缩率低FRP制品。
199#间苯耐热树脂外观：黄—棕色液体，粘度：0.3-0.5Pa.s.酸值：16-24mgkoH/g.胶凝：7-9min固含量：61%-65%具有良好耐冲击性，耐温性，其耐化学性和电性能高于邻苯，能满足缠绕及手糊工艺要求。
199A#对苯耐热树脂外观：**液体，粘度：0.35-0.6 Pa.s.酸值：18-30mgkoH/g.胶凝：5-10min固含量：62%-66%具有良好的机械性能,耐一般化学腐蚀及耐温120℃,适用于耐酸性强的化工容器.199C#对苯耐热树脂外观：**液体，粘度：0.35-0.6 Pa.s.酸值：18-30mgkoH/g.胶凝：5-10min固含量：62%-66%具有良好的机械性能,耐一般化学腐蚀及耐温120℃,适用于耐酸性强的化工容器.198#耐热树脂外观：浅**液体，粘度：0.6-1.2 Pa.s.酸值：20-28mgkoH/g.胶凝：5-8min固含量：63%-68%交联密度高,耐热性较好,供制耐热一般玻璃钢制品.198A#间苯耐热脂外观：浅**液体，粘度：0.35-0.5 Pa.s.酸值：18-25mgkoH/g.胶凝：8-12min 固含量：62%-65%具有耐温性和耐化学性,用于缠绕及用糊.198B#邻苯耐热树脂外观：**透明液体，粘度：0.6-0.8 Pa.s.酸值：24-32mgkoH/g.胶凝：6-10min 固含量：63%-68%具有耐热性,在100℃下能使用3200#乙烯基酯树脂外观：**液体，粘度：0.3-0.5Pa.s.酸值：10-26mgkoH/g.胶凝：10-20min固含量：56%-62%是双酚A型环氧与丙烯酸类改性的乙烯基酯树脂,既有环氧的基本性能,又有不饱和聚酯树脂的施工工艺性,具有优良的耐腐性,力学性等特点,适应于制耐腐蚀的FRP.3201#乙烯基酯树脂外观：棕色液体，粘度：0.35-0.55Pa.s.酸值：8-20mgkoH/g.胶凝：10-22min 固含量：55%-60%异氰酸酯改性的丙烯酸型乙烯基酯树酯,韧性高,收缩低,具有耐水.耐酸.碱性能,并具有良好的气干性,使用温度为110℃,可做防腐设备.3202#乙烯基酯树脂外观：**透明液体，粘度：0.4-0.5Pa.s.酸值：10-20mgkoH/g.胶凝：10-20min固含量：58%-64%具有优良的耐化学腐蚀性和力学性能,能适应多种成型工艺要求,使用温度呆达120℃,可作耐腐蚀衬里,电器绝缘材料及防腐设备等.W-1#乙烯基酯树脂外观：棕色透明液体，粘度：0.2-0.4Pa.s.酸值：16-26mgkoH/g.胶凝：20-40min固含量：59%-68%酚醛环氧型乙烯基酯树酯,相当于美国DOW化学公司Derakane,-470树脂,耐较高温度.湿度能达120℃,干能达150℃,可做耐部分溶剂及氧化介质整体玻璃制品内衬W2-2#乙烯基酯树脂外观：**透明液体，粘度：0.25-0.55Pa.s.酸值：8-24mgkoH/g.胶凝：6-25min固含量：56%-63%具有耐腐蚀性好,尤其是耐碱性介质,耐温可在110℃适用于制作各种耐腐蚀性,整体玻璃钢设备用内衬.W2-3#乙烯基酯树脂外观：棕色透明液体，粘度：0.35-0.5Pa.s.酸值：12-21mgkoH/g.胶凝：10-30min固含量：57%-63%环氧忙乱性乙烯基酯树脂,具有较好的耐腐蚀性、较高的耐温性,热变形温度160℃,适用于制作各种耐腐蚀及耐温比较高的玻璃钢制品.197C#耐高温、高氯型树脂外观：**透明液体，粘度：0.4-0.6Pa.s.酸值：22-30mgkoH/g.胶凝：8-16min 固含量：58%-65%海特酸型树脂,具有高腐蚀性和耐热性,能耐酸、湿氯气和氧化性介质。
蒸氧温度可达177℃，并有阻燃性，可用于氯碱及酸性强的工业中。
117#气干型树脂外观：**液体，粘度：0.5-0.6Pa.s.酸值：16-25mgkoH/g.胶凝：5-8min固含量：63%-68%属非厌氧性,不受空气、氧的阻聚干扰所制成的制品。
118#气干型树脂外观：红棕色液体，粘度：0.4-0.8Pa.s.酸值：14-26mgkoH/g.胶凝：10-20min固含量：58%-64%在半小时左右,均无发粘现象,适用于不易用聚酯薄膜的场合,使用于制作胶衣树脂及家俱漆先等.6688#家俱、钢琴、汽车专用树脂外观：浅**透明液体粘度：0.5-0.8Pa.s.酸值：20-30mgkoH/g.胶凝：10-17min固含量：59%-64%邻苯型树脂刚性及韧性好,用于聚酯家俱钢琴及汽车各类手糊玻璃钢制品.M-162#耐压、阻燃、抗静电树脂外观：白色糊液体，粘度：0.6-1Pa.s.酸值：18-30mgkoH/g.胶凝：15-30min 固含量：62%-70%具有耐用压>40MPa表面电阻1Χ106-108Ω氧指数≥32%,适用于矿井下玻璃钢制品M-162A#抗静电树脂外观：**糊液体，粘度：0.3-0.6Pa.s.酸值：24-35mgkoH/g.胶凝：6-12min固含量：60%-65%强度好,表面电阻可达1Χ106Ω,适用于制作微机房地面和具有静电面的玻璃钢制品.115#锚固剂树脂外观：黄-棕色液体，粘度：0.35-0.7Pa.s.酸值：22-34mgkoH/g.胶凝：3-6min 固含量：62%-66%固化快,储存时间长,拉力大,用于矿井下锚固杆(支承柱)的锚固作用.195#透光型树脂.外观：无色-浅绿色透明液体，粘度：0.3-0.6Pa.s酸值：24-32mgkoH/g.胶凝：4-8min固含量：59%-67%有较好的光稳定性,耐侯性和耐热性,透光率80-86%可用于制造高透光率玻璃钢材料.193#透光阻燃型树脂外观：无色-浅绿色透明液体，粘度：0.3-0.5Pa.s.酸值：20-30mgkoH/g.胶凝：5-10min固含量：60%-66%钢制品.反应型阻燃树脂:氧指数≥28%折射率(25℃)1.5430±0.0020,适用于手糊法、机械法生产透明阻燃玻璃钢制品802#阻燃树脂外观：白色糊状液体，粘度：0.6-0.8Pa.s.酸值：18-30mgkoH/g.胶凝：13-22min固含量：64%-71%添加型阻燃树脂,氧指数达≥34%,适用于有阻燃要求的玻璃钢制品.H-802#外观：**液体，粘度：0.3-0.55Pa.s.酸值：20-34mgkoH/g.胶凝：10-16min固含量：60%-67%反应型阻燃树脂,氧指数≥30%,透光性好,适应于要求阻燃的采光罩等玻璃钢制品182#柔性树脂外观：浅**透明液体粘度：0.4-0.8Pa.s.酸值：22-32mgkoH/g.胶凝：10-25min固含量：68%-72%具有弹性大,韧性好弯曲强度大,并能提高制品的抗冲击力,适合制作有柔性要求的玻璃钢制品.885#大理石树脂外观：**液体，粘度：0.9-1.6Pa.s.酸值：16-28mgkoH/g.胶凝：9-16min固含量：64%-70% .中等粘度,低收缩邻苯型,不易龟裂,抗老化适用于制造大理石树脂.885A#大理石树脂外观：**液体，粘度：1.8-2Pa.s.酸值：18-28mgkoH/g.胶凝：45-60min固含量：68%-75%邻苯型大理石树脂,具有高固体,低收缩,耐水性强,用于卫生洁具,板材等.886#玛瑙树脂外观：浅黄-无色透明液体，粘度：1.0-1.6Pa.s.酸值：17-26mgkoH/g.胶凝：10-15min固含量：65%-72%邻苯型树脂,刚性大,收缩率低,是制造人造玛瑙大理石的两用树脂.886A#外观：浅黄-无色透明液体，粘度：0.4-0.7Pa.s.酸值：20-27mgkoH/g.胶凝：8-16min固含量：65%-70%邻苯型,具有收缩率低,抗老化,耐水性强,是理想的玛瑙大理石两用树脂,也可用于普通手糊玻璃钢制品工艺品.198#挤拉树脂外观：浅黄-无色透明液体，粘度：0.4-0.7Pa.s.酸值：20-27mgkoH/g.胶凝：8-16min固含量：65%-70%邻苯型树脂，可用于一般挤拉等工艺如门窗、大棚、蓬杆等。
