国内外环氧树脂主要厂商产品牌号对照
国产双酚a环氧树脂的牌号和规格
国产双酚a环氧树脂的牌号和规格
国产双酚A环氧树脂是一种重要的工业化学品，其广泛应用于电子电器、建筑、汽车、航空航天等领域。
以下是国产双酚A环氧树脂的牌号和规格：
1. 牌号：EP828
规格：黄色透明液体，固含量≥99%，粘度25℃为1500-3000mPa·s，环氧当量为174-186g/eq，操作时间为30-40min，硬化时间为24h。
2. 牌号：EP400
规格：无色透明液体，固含量≥99%，粘度25℃为400-800mPa·s，环氧当量为186-195g/eq，操作时间为50-70min，硬化时间为24h。
3. 牌号：EP828AB
规格：黄色透明液体，固含量≥99%，粘度25℃为1500-3000mPa·s，环氧当量为174-186g/eq，操作时间为30-40min，硬化时间为24h。
以上是国产双酚A环氧树脂的部分牌号和规格，不同的牌号适用于不同的应用领域和工艺需求。
用户在选用时应根据具体情况进行选择。
- 1 -。
国产双酚a环氧树脂的牌号和规格
国产双酚a环氧树脂的牌号和规格
国产双酚A环氧树脂是一种高性能、多用途的化学材料，广泛应用于涂料、胶粘剂、复合材料、电子元器件等领域。
以下是国产双酚A环氧树脂的常见牌号和规格：
1. EP828：黄色透明液体，酸值≤0.5mgKOH/g，比重1.15-
1.18g/cm，固含量≥99.5%。
2. EP828G：黄色透明液体，酸值≤0.5mgKOH/g，比重1.15-1.18g/cm，固含量≥99.5%，适用于电子组装胶、电路板涂覆等领域。
3. EP1001：无色透明液体，酸值≤0.5mgKOH/g，比重1.16-1.19g/cm，固含量≥99.5%，适用于复合材料、钢结构防腐等领域。
4. EP828S：紫色透明液体，酸值≤0.5mgKOH/g，比重1.16-1.18g/cm，固含量≥99.5%，适用于高温耐磨涂料、航空航天等领域。
以上是国产双酚A环氧树脂的部分常见牌号和规格，具体应用需根据实际需求进行选择。
- 1 -。
CYD环氧树脂品种牌号

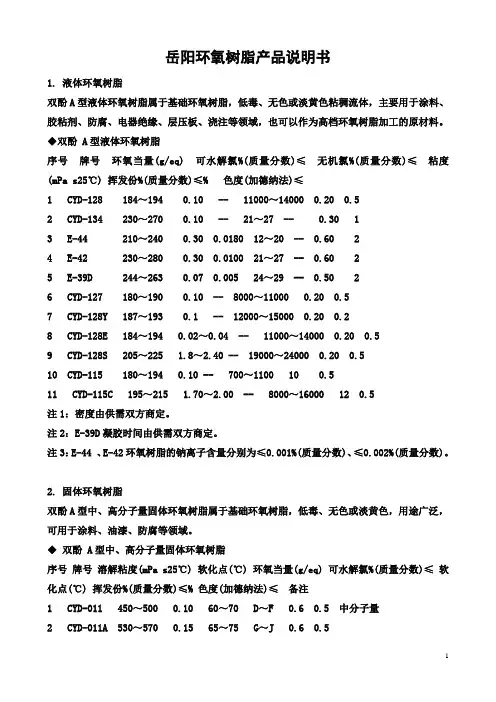

岳阳环氧树脂产品说明书1. 液体环氧树脂双酚A型液体环氧树脂属于基础环氧树脂，低毒、无色或淡黄色粘稠流体，主要用于涂料、胶粘剂、防腐、电器绝缘、层压板、浇注等领域，也可以作为高档环氧树脂加工的原材料。
◆双酚 A型液体环氧树脂序号牌号环氧当量(g/eq) 可水解氯%(质量分数)≤无机氯%(质量分数)≤粘度(mPa s25℃)挥发份%(质量分数)≤%色度(加德纳法)≤1 CYD-128 184～194 0.10 -- 11000～14000 0.20 0.52 CYD-134 230～270 0.10 -- 21～27 -- 0.30 13 E-44 210～240 0.30 0.0180 12～20 -- 0.60 24 E-42 230～280 0.30 0.0100 21～27 -- 0.60 25 E-39D 244～263 0.07 0.005 24～29 -- 0.50 26 CYD-127 180～190 0.10 -- 8000～11000 0.20 0.57 CYD-128Y 187～193 0.1 -- 12000～15000 0.20 0.28 CYD-128E 184～194 0.02～0.04 -- 11000～14000 0.20 0.59 CYD-128S 205～225 1.8～2.40 -- 19000～24000 0.20 0.510 CYD-115 180～194 0.10 -- 700～1100 10 0.511 CYD-115C 195～215 1.70～2.00 -- 8000～16000 12 0.5注1：密度由供需双方商定。
注2：E-39D凝胶时间由供需双方商定。
注3：E-44 、E-42环氧树脂的钠离子含量分别为≤0.001%(质量分数)、≤0.002%(质量分数)。
2. 固体环氧树脂双酚A型中、高分子量固体环氧树脂属于基础环氧树脂，低毒、无色或淡黄色，用途广泛，可用于涂料、油漆、防腐等领域。
国产双酚a环氧树脂的牌号和规格
国产双酚a环氧树脂的牌号和规格
国产双酚A环氧树脂是一种重要的高分子材料，广泛用于电子、电器、航空航天、汽车等领域。
以下是国产双酚A环氧树脂的一些常见的牌号和规格：
1. EP828：黄色透明液体，固含量为100%，黏度为
13,000~15,000cps，可用于制作复合材料、工艺品、模具等。
2. E-44：透明液体，固含量为80%，黏度为8,000~13,000cps，可用于制作电子封装、化工阀门、汽车零部件等。
3. E-12：黄色透明液体，固含量为80%，黏度为6,000~10,000cps，可用于制作电子封装、各种粘接、工艺品等。
4. E-51：黄色透明液体，固含量为80%，黏度为13,000~17,000cps，可用于制作工艺品、模具、电子封装等。
以上是国产双酚A环氧树脂的一些常见的牌号和规格，具体使用时需根据具体情况选择合适的型号。
- 1 -。
国内外环氧牌号对照表
R-144
DER-337
EP-834
NPEL134/NPEL-134L
860
GT-6040
236/EP-836
YD-001Z/YD-001
YD-001/YD-001E
YD-014
YD-017/YD-017S YD-017H YD-019 YDCN-701/YDCN702 YDCN-703/YDCN704
壳牌SHELL
南亚
大日本油 墨DIC
EP-815
NPEL-115
855
EP-827
NPEL127/NPEL-127E
840S/840
NPEL-
EP-828/EP- 128/NPEL828XA/EP-828EL 128E/NPEL-
850/850S
128R
NPEL-128S
YD-134/YD-134N EP-4340
EP-1003F /EP-1004/EP1005
GT-7097
EP-1007/EP2007
GT-7098
EP-1008/EP2008
GT-6099/ EP-1009/EP-
GT-6609
2009
DEN-439
YDB-500
NPES-901
NPES901/NPES-301
1050/1055
NPES-
303/NPES-
2055/3050
304/NPES-903H
NPES-907
7050
NPES909/NPES-909H
9055
NPPN-704
N-667/N670
NPPN-703
N-660/N665
NPPN-631
N-738
国内外乙烯基酯树脂牌号及各树脂性能
二、产品种类由于树脂合成的工艺和方法的不同，各家乙烯基树脂的结构、性能及应用也会略有差别。
2.1、标准型双酚A在分子链两端的双键极其活泼，使乙烯基树脂能迅速固化，很快得到使用强度，得到具有高度耐腐蚀性聚合物；采用甲基丙烯酸合成，酯键边的甲基可起保护作用，提高耐水解性；树脂含酯键量少，每摩尔比耐化学聚酯（双酚A-富马酸UPR）少35-50%，使其耐碱性能提高；较多的仲羟基可以改善对玻璃纤维的湿润性与粘结性，提高了层合制品的力学强度；由于仅在分子两端交联，因此分子链在应力作用下可以伸长，以吸收外力或热冲击，表现出耐微裂或开裂。
表2.1中列出了国外标准双酚A型环氧乙烯基酯树脂的典型性能表，其中国外的产品性能是按照ASTM标准或其它国外标准进行，与中国国家标准（GB）的测试方法有所差别，故我们选取了典型的一国外产品与富晨公司的854按国标进行比较测试。
表2.1国外标准型双酚A环氧乙烯基酯树脂典型性能2.22.32.4①浇铸体后固化处理：采用MEKP固化剂，室温固化24hr后，在80℃2hr，110℃1hr，155℃下1hr。
②：增强薄板铺层为：表面毡1层/短切毡1层/0.4无碱玻璃布9层/短切毡1层/表面毡1层；总厚度4mm，总体树脂含量约60%，后处理80℃2hr，110℃2hr，155℃2hr。
2.52.6、PU2.7、其它品种目前，国内市场上乙烯基酯树脂除上述品种外，还有两大类：一类是较多厂家采用的丙烯酸型乙烯基酯树脂（天和HT3202），或在该树脂基础上用氨基甲酸酯改性处理，该类型树脂耐温等级比相应的甲基丙烯酸型乙烯基酯下降10—20℃，树脂的延伸率上升，但由于缺乏甲基对酯键的保护作用，导致树脂的耐腐蚀性能如耐碱性下降；另一类树脂是我国特色产品，它是富马酸改性双酚A环氧乙烯基酯树脂，但从严格意义上说，它不属于乙烯基酯树脂，而是乙烯基酯树脂与双酚A不饱和聚酯树脂中的一个过渡品种，这种类型的乙烯基酯树脂具有交联密度高、脆性和收缩大的特点，由于树脂中的酯键含量比标准型乙烯基树脂高40-50%，因此其耐碱性相对较差。
环氧乙烯基酯树脂种类及性能
环氧乙烯基酯树脂相同的耐化学性 ,同时又赋予树 脂自熄性 。
表 3 中列出了几种品牌溴化阻燃型环氧乙烯基 酯树脂的典型性能 。
表 3 阻燃型环氧乙烯基酯树脂浇铸体典型性能 (室温)
品牌型号
拉伸强度
拉伸模量
延伸率
弯曲强度
弯曲模量
HDT
(MPa)
( GPa)
( %)
(MPa)
( GPa)
( ℃)
Derakane 510A - 40 Hetron FR992 Vipel K022 Dion FR9300 Atlac 750 Ripoxy S - 550 Swancor 905 Fuchem 892 TM - V501
(6) 含酯键少 (与邻苯 、间苯 、双酚 A 等树脂比 较) ,故制品耐碱性能好 。 2. 1. 2 双酚 A 通用型 VER 的典型性能
表 2 中列出了几种品牌通用型双酚 A 环氧乙烯 基酯树脂的典型性能 。表 2 中国外和中国台湾地区 厂商的产品数据是按照 ASTM 标准测定的 ,与中国 国家标准 ( GB) 的测试方法不尽相同 ,中国大陆厂商 的产品是按照中国国家标准 ( GB) 测定的 。
树脂固化后表现出优异的耐化学腐蚀及高强度
等典型性能 ,因此自上世纪中期 (中国大陆地区开始 于七十年代中) 首先由壳牌 (Shell) 化学推出品牌名 为 Epocrgl (据了解已停产) 的环氧乙烯基酯树脂以 来 ,获得了迅猛发展和广泛的应用 。
目前 ,国内外的环氧乙烯基酯树脂品牌和种类很 多 ,较有影响力的如陶氏(Dow) 化学的 Derakane 、亚什兰 (Ashland) 化学的 Hetron、帝斯曼 (DSM) 的 Atlac 、AOC 的 Vipel、Interplastics 的 CoREZYN、Reichhold 的 Dion、昭和 (Showa) 的 Ripoxy、上纬 (Swancor) 的 Swancor 等 ;国内不 少企业也研发生产环氧乙烯基酯树脂 ,如上海富晨化 工、天马集团(常州 253) 、南京费隆等。
环氧树脂的品种分类表完整版
名称
简称
环氧值
粘度
备注
二氧化双环戊二烯
6207#
1.22
白色固体
用于浇铸料、玻璃钢、层压塑料等
H-71
6201#
0.60-0.64
1600-2000
适于200-300℃环境中，耐紫外线老化和耐碱性
双（2,3-环氧基环戊基）醚
白色结晶
均苯三甲酯环氧树脂
0.78
白色固体
对苯二甲酯环氧树脂
672#
六氢化邻苯二甲酯环氧树脂
内次甲基四氢化邻苯二甲酯环氧树脂
0．57
1160
对羟基苯甲酸环氧树脂
0．87
1500-5000
二、特种环氧树脂
名称
备注
海因环氧树脂
粘度为1500-2500cpa，高名为Xb2793，热稳定性好，耐高温和高压
难燃环氧树脂
589#
用作橡胶与合成纤维的浸渍处理剂
缩水甘油酯型环氧树脂
四氢化苯二甲酯环氧树脂
711#
0.63-0.67
450酸环氧树脂
TDE-85#
低
耐高温电绝缘材料
邻苯二甲酯环氧树脂
731#
0.60-0.65
浅黄色液体
间苯二甲酯环氧树脂
732#
0.60-0.63
溴化树脂
含嗅量40nf%
磷化环氧树脂
2C-7环氧树脂
三聚氯化磷胺与EeHno的缩合物稳定性，用40%顺丁烯二酸酐在160%5h固化，（180℃自固化）
高韧性螺结构环氧树脂
用顺丁烯二酸酐，间苯二胺固化
有机硅树脂665#
国内外乙烯基酯树脂牌号及各树脂性能
二、产品种类由于树脂合成的工艺和方法的不同，各家乙烯基树脂的结构、性能及应用也会略有差别。
2.1、标准型双酚A环氧乙烯基在分子链两端的双键极其活泼，使乙烯基树脂能迅速固化，很快得到使用强度，得到具有高度耐腐蚀性聚合物；采用甲基丙烯酸合成，酯键边的甲基可起保护作用，提高耐水解性；树脂含酯键量少，每摩尔比耐化学聚酯（双酚A-富马酸UPR）少35-50%，使其耐碱性能提高；较多的仲羟基可以改善对玻璃纤维的湿润性与粘结性，提高了层合制品的力学强度；由于仅在分子两端交联，因此分子链在应力作用下可以伸长，以吸收外力或热冲击，表现出耐微裂或开裂。
表2.1中列出了国外标准双酚A型环氧乙烯基酯树脂的典型性能表，其中国外的产品性能是按照ASTM标准或其它国外标准进行，与中国国家标准（GB）的测试方法有所差别，故我们选取了典型的一国外产品与富晨公司的854按国标进行比较测试。
表2.1国外标准型双酚A环氧乙烯基酯树脂典型性能2.2、阻燃环氧乙烯2.3、酚醛酚醛环氧乙烯基酯树2.4、高交联密度酚醛环氧乙烯2.5、柔性乙烯基酯2.6、PU改性环氧乙烯基酯树2.7、其它品种目前，国内市场上乙烯基酯树脂除上述品种外，还有两大类：一类是较多厂家采用的丙烯酸型乙烯基酯树脂（天和HT3202），或在该树脂基础上用氨基甲酸酯改性处理，该类型树脂耐温等级比相应的甲基丙烯酸型乙烯基酯下降10—20℃，树脂的延伸率上升，但由于缺乏甲基对酯键的保护作用，导致树脂的耐腐蚀性能如耐碱性下降；另一类树脂是我国特色产品，它是富马酸改性双酚A环氧乙烯基酯树脂，但从严格意义上说，它不属于乙烯基酯树脂，而是乙烯基酯树脂与双酚A不饱和聚酯树脂中的一个过渡品种，这种类型的乙烯基酯树脂具有交联密度高、脆性和收缩大的特点，由于树脂中的酯键含量比标准型乙烯基树脂高40-50%，因此其耐碱性相对较差。
常用树脂牌号与性能参数表(同名16939)
1、聚酯树脂牌号对照表
牌号
类别、名称
技术要求
特性、用途及说明
191#
邻苯普通树脂
外观：淡黄透明液体，粘度：0.25-0.5Pa.s.酸值：18-34mgkoH/g.胶凝：6-10min固含量：63%-68%
颜色浅、固化快、较好的机械性能。适用于各种普通FRP制品。
192#
低收缩树脂
有较好的耐腐蚀性，尤其耐酸性介质，耐热温度在110℃。
196－P#
低收缩树脂
外观：不透明白色粘稠液，粘度：0.6-0.8Pa.s.酸值：8-26mgkoH/g.胶凝：8-14min固含量：63%-65%
千分级低收缩性树脂，其线型收缩率千分之七。适用于要求变形较小，收缩率低FRP制品。
199#
间苯耐热树脂
酸值：12-21mgkoH/g.胶凝：10-30min固含量：57%-63%
环氧忙乱性乙烯基酯树脂,具有较好的耐腐蚀
性、较高的耐温性,热变形温度160℃,适用于
制作各种耐腐蚀及耐温比较高的玻璃钢制品.
197C#
耐高温、高氯型树脂
外观：黄色透明液体，粘度：0.4-0.6Pa.s.
酸值：22-30mgkoH/g.胶凝：8-16min固含量：58%-65%
M-162A#
抗静电树脂
外观：黄色糊液体，粘度：0.3-0.6Pa.s.酸值：24-35mgkoH/g.胶凝：6-12min固含量：60%-65%
强度好,表面电阻可达1Χ106Ω,适用于制作微机房地面和具有静电面的玻璃钢制品.
115#
锚固剂树脂
外观：黄-棕色液体，粘度：0.35-0.7Pa.s.
酸值：22-34mgkoH/g.胶凝：3-6min固含量：62%-66%
【2017年整理】国内外乙烯基酯树脂牌号及各树脂性能
【2017年整理】国内外乙烯基酯树脂牌号及各树脂性能国内外乙烯基树脂性能一、国内外乙烯基酯树脂牌号一览表亚什兰昭和聚DSM 公司陶氏化学上纬企业上海富晨上海天和 Reichhold 化学合物公司国度美国美国日本荷兰台湾上海挪威上海Norpol 品牌 Derakane Hetron Ripoxy Atlac Swancor Fuchem TH Dion 854、879 标准型双酚A环氧乙烯基酯 411 922 806 430 901 9100 110 880 阻燃型环氧乙烯基酯 510 992 550 750 905 892 9300 310210、220、酚醛环氧乙烯基酯 470 980 630 590 907 890 9400 230—高交联密度型环氧乙烯基酯— 970 600 — 977 898 9700—柔性环氧乙烯基酯 8084 ——— 980 810 ——PU改性型环氧乙烯基酯——— 580 — 820 9800 二、产品种类由于树脂合成的工艺和方法的不同，各家乙烯基树脂的结构、性能及应用也会略有差别。
2.1、标准型双酚A环氧乙烯基酯树脂(陶氏411-亚什兰922-昭和806-430-上纬901-富晨854、879、880-挪威9100-天和110)标准型双酚A环氧乙烯基树脂是由甲基丙烯酸与双酚A环氧树脂通过反应合成的乙烯基树脂，已溶于苯乙烯溶液，该类型树脂具有以下特点: 在分子链两端的双键极其活泼，使乙烯基树脂能迅速固化，很快得到使用强度，得到具有高度耐腐蚀性聚合物;采用甲基丙烯酸合成，酯键边的甲基可起保护作用，提高耐水解性;树脂含酯键量少，每摩尔比耐化学聚酯(双酚A-富马酸UPR)少35-50%，使其耐碱性能提高;较多的仲羟基可以改善对玻璃纤维的湿润性与粘结性，提高了层合制品的力学强度;由于仅在分子两端交联，因此分子链在应力作用下可以伸长，以吸收外力或热冲击，表现出耐微裂或开裂。
国产环氧树脂
一、产品说明1、公司生产的E-44、E-42、E-39-D等牌号环氧树脂，均属双酚-A型环氧树脂。
2、本产品加入硬化剂及其他辅助材料后配制粘合剂，可以用来粘合金属（如铝、钢、铁等）及非金属（如玻璃、陶瓷、橡胶、木材、塑料等各种材料）但对聚苯乙烯、聚氯乙烯、聚乙烯有机硅树脂等粘合力很差，不宜采用。
3、本产品具有很多优良性能，除耐化学品稳定性能高，机械性能强外，特别适用于电器绝缘方面，本产品硬化后，电性能佳，收缩率小，可以浇注各种电器设备。
4、公司生产的主要几种牌号环氧树脂特性（见表）二、产品规格执行标准:Q/JHG 06-1997*客户对指标有不同要求可面洽三、物理性能产品用邻苯二甲酸酐为硬化剂，石英粉作填料浇铸件的物理性能：四、使用简介本产品本身不会硬化，须加入胺类、酸酐及其他高分子化合物，才能转变为不溶不熔的体型交联结构，脂肪族胺类及低分子量的聚酰胺能使环氧树脂在室温硬化，使用较为广泛的室温硬化剂有乙二胺，二乙烯三胺、三乙烯四胺、已二胺等。
而用酸酐、芳香族胺作硬化剂是需在加热时，才能使环氧树脂硬化。
采用酸酐作为硬化剂时，胶粘剂的胶接强度，耐热性和电性能均比用乙烯多胺类硬化时所得结果要好。
*部分硬化剂种类及使用条件（仅供参与）五、注意事项1、贮存：应存放在通风、干燥的库房内，防止日光直接照射，并应隔绝火源，远离热源。
产品自生产之日起贮存期为1年，超过贮存期应对质量指标逐项进行检验，合格的仍可使用。
2、包装；铁桶，净重20kg、200kg从中可以看出断裂韧性G IC有些升高，但大大牺牲了材料的耐热性，而且固化物中还存有过量的未反应的环氧基。
第三种办法是提高环氧树脂的分子量。
双酚A型环氧树脂分子的端基为环氧基团，环氧值愈低的环氧树脂分子量愈大。
国产环氧树脂代号后的数字表示其环氧值的大小，若按分子量大小排列，则E-12>E-20>E-39>E-44>E-51。
在绝缘浇注料中，使用环氧值低(即分子量大)的环氧树脂的实质是降低环氧树脂固化物的交联密度。
常用环氧树脂参数总结
常用环氧树脂参数总结一、缩水甘油基型环氧树脂:1．缩水甘油醚型环氧树脂1．1双酚A型环氧树脂：双酚A型环氧树脂是应用最广泛的树脂之一，占环氧树脂总产量的90%。
在分子结构中含有羟基和醚键，固化过程进一步生成新的—OH和—O—，使固化物具有很高的内聚力和粘附力。
因此可以对金属、陶瓷、木材、水泥和塑料进行粘接。
另外，双酚A型环氧树脂属无毒树脂，其白鼠的最低口服致死量为LD50为11.4g/kg。
双酚A型环氧树脂的牌号与性质表新牌号原牌号外观粘度（Pa.s）软化点（℃）环氧值E—55616#浅黄粘稠液体6－8－－－－0.55－0.56E—51618#浅黄粘稠液体10－16－－－－0.48－0.54E—446101#黄色高粘度液体20－40－－－－0.41－0.47E—42634#同上－－－－21－270.38－0.45E—35637#同上－－－－20－350.30－0.40E—31638#浅黄粘稠液体－－－－40－550.23－0.38E—20601#黄色透明固体－－－－64－760.18－0.22E—14603#同上－－－－78－850.10－0.18E—12604#同上－－－－85－950.10－0.18E—06607#同上－－－－110－1350.04－0.07E—03609#同上－－－－135－1550.02－0.04E—01665#液体30－40－－－－0.01－0.031．2双酚S型环氧树脂双酚S型环氧树脂是由双酚S和过量环氧氯丙烷在碱性条件下缩聚得到的耐高温环氧树脂。
双酚S为浅黄色固体，由东北石化研究所研制，全名为“4，4‘—二羟基二苯双缩水甘油醚环氧树脂”，胺类、酸酐、咪唑均能固化双酚S，其固化物具有热变形温度高、热稳定性能好的特点。
这是因为分子中极性强的砜基—SO2—取代双酚A中的异丙基，提高了热稳定性；砜基改善了粘附力，增强了环氧基的开环活性。
1．3双酚F型环氧树脂双酚F型环氧树脂是由双酚F和过量环氧氯丙烷（1：10），在四甲基氯化铵和NaOH条件下，经醚化和闭环反应，缩聚而成的。
