电流互感器的安装使用及接线检查标准版本

合集下载

关于差动保护电流互感器极性现场接线

关于差动电流保护互感器的极性
网上有好多关于差动电流极性不能接错的讨论，并且都给出了原理图，但实际应用中怎样接才不错，尤其是用了微机保护以后，接入保护装置的端子具体的用图示来看。

一、首先看电动机差动接线如下图
其中1LH和3LH用作差动保护
这里注意，CT的极性端一定要注意，电动机差动保护CT的极性端不在同一侧，即
1、如果机端互感器的同极性端在靠近母线侧，则电动机中性点侧的电流互感器同极性端应该靠近中性点侧（远离电动机侧）。

2、如果机端互感器的同极性端在靠近电动机侧，则中性点侧的电流互感器同极性端应该靠近电源侧（接近电动机侧）。

二、变压器差动
变压器差动保护的接线同电动机，即接进保护装置的互感器极性高压侧和低压侧
的极性端要么都靠近变压器，要么都远离变压器。

常用的都是靠近母线侧即变压器高
低压母线侧。

注意在保护装置内①②是一组原件（可理解为一个绕组），③④是一组原件，其
中①③是极性端。

三、线路光纤差动保护
对于线路的差动由于微机差动保护装置有两个，一般为同一厂家、同一型号、同一版本，分别在线路的两端，通过光纤通道连接。

可以理解为同变压器的一样，只不过两
个绕组装在了两个地点。

至于互感器的极性都要以接近母线侧为减极性端（同名端），下面看具体的界限图示。

动作判据如下。

220kVSF6电流互感器更换作业指导书精选全文完整版

导向杆
16mm
支
2
32
万用表
/
只
1
常规型、合格
33
兆欧表
500V
只
1
34
夹柄起子
大
把
2
35
圈尺
5m、
把
2
36
直尺
60cm、100cm
把
2
37
单相电钻
13mm
把
1
38
麻绳
￠12
支
若干
39
电焊机
台
1
40
气割设备
套
1
41
钻头
5mm-13mm
支
若干
3.5 材料
√
序号
名称
规格
单位
数量
备注
1
小毛巾
/
块
5
2
白布
根据摸底时设备状况及需执行的反措计划
2
在工作前7天提交相关停役申请
3
开工前三天,准备好施工所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料
仪器仪表、工器具应试验合格,满足本次施工的要求,材料应齐全,图纸及资料应附合现场实际情况
4
开工前确定现场工器具摆放位置
现场工器具摆放位置参考定置图,确保现场施工安全、可靠
数量
3.7 危险点分析
√
序号
危险点
预控措施
1
吊臂回转时与相邻带电设备距离近,引起拉弧触电
设专人监护,严格保持吊臂回转时与带电体距离
2
起吊时指挥不规范或监护人员不到位,易引起误操作
规范指挥,精心操作
3
起重不规范或使用已损坏起重设备,引起设备损坏或人员伤亡

零序电流互感器的安装步骤安装注意事项

零序电流互感器的安装步骤及安装注意事项零序电流互感器是用来检测零序电流的，它的构造与普通穿心式电流互感器相仿，只是它的一次绕组是被保护系统的三个相的导线（三相的导线一起穿过互感器环形铁心），二次绕组反应一次系统的零序电流。

在中性点不直接接地系统中，零序电流互感器与接地继电器等构成单相接地保护装置。

系统正常运行时，通过零序电流互感器一次侧三相电流的矢量和为零，当发生单相接地故障时，铁心中出现零序磁通，该磁通在二次绕组感应出电动势，二次电流流过接地继电器使之动作。

零序电流互感器在电力系统产生零序接地电流时与继电器保护装置或信号装置配合使用。

使装置元件动作实现保护或监控功能。

零序电流互感器的安装步骤、安装注意事项、怎么选择？选择注意事项！一起来看看吧！零序电流互感器的安装步骤1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。

2、开口式互感器不受电缆敷设与否的限制，具体方法如下：(1)拆下互感器〃K1 ' 〃、〃K2 '〃的联接压片(圆形互感器无此项要求)。

(2)将互感器顶部两个内六角螺栓松开拆下(圆形互感器是将两侧的紧固螺丝松开拆下)，互感器便分为两部分。

(3)把互感器套在电缆上，将接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分后拧上内六角螺栓(两侧的紧固螺丝)，互感器两部分要对齐以免影响性能。

(4)将联接片固定在〃K1 ' 〃、〃K2 '〃上(圆形互感器无此项要求)。

(5)内孔>120mm的互感器如水平安装时，请加非导磁支架。

零序电流互感器安装注意事项1、安装存在的问题(1 )零序电流互感器’> 电流互感器应装在开关柜底板上面，应有可靠的支架固定。

但有些厂家或施工单位将零序电流互感器’> 电流互感器安装在开关柜底板下面的支架上，更有甚者将零序电流互感器’> 电流互感器捆绑在电缆上，这违背了开关柜全封闭原则，既不安全，也不防尘，更不防小动物，留下很多隐患。

电流互感器的安装使用及接线检查模版

电流互感器的安装使用及接线检查模版电流互感器是电力系统中常见的一种装置，用于测量电流的大小。

它广泛应用于变电站、配电系统等电力设备的安装和维护中。

以下是电流互感器的安装使用及接线检查模板，供参考使用。

一、电流互感器的安装1. 安装位置选择：根据实际需要选择电流互感器的安装位置，通常应选择在电力设备运行稳定的位置，离电源和负荷较近，并保证容易安装和维护。

2. 确定安装方式：根据电流互感器的型号和规格，确定合适的安装方式，可以选择侧面安装、上面安装等方式。

3. 安装固定支架：根据电流互感器的安装要求，选择合适的固定支架，并通过螺栓或其他固定装置将其牢固地安装在所选位置上。

4. 安装导线连接：根据实际需要，选择合适的导线连接电流互感器的绕组。

将导线连接到电流互感器的引线端子上，并牢固地固定。

5. 安装绝缘保护：在电流互感器的绕组和导线连接处，应添加绝缘保护措施，以防电流互感器受到外界的损坏和干扰。

二、电流互感器的使用1. 连接设备：将电流互感器的引线分别连接到电力设备的进线和出线上，保证连接牢固且绝缘良好。

2. 调整初始值：在初次使用电流互感器时，应根据实际需要调整其初始值，以满足电流测量的要求。

3. 运行监测：电流互感器正常使用后，应定期进行运行监测，检查其测量精度和运行状态，如发现异常情况应及时处理。

4. 维护保养：定期对电流互感器进行维护保养，清除灰尘和污垢，检查绝缘情况，并及时更换损坏的部件。

三、电流互感器的接线检查模板1. 接线部分：（1）检查电流互感器的导线是否牢固连接，无松动、脱落现象。

（2）检查电流互感器引线末端的绝缘套管是否完好，无破损、老化现象。

（3）检查电流互感器引线末端的接线端子是否干净、无尘污、氧化现象。

2. 绝缘部分：（1）检查电流互感器绕组和引线之间的绝缘情况，无破损、裂纹、腐蚀现象。

（2）检查电流互感器绕组和外壳之间的绝缘情况，无破损、裂纹、腐蚀现象。

（3）检查电流互感器绕组和周围金属设备之间的绝缘情况，无短路、漏电现象。

交接试验标准

2、油浸、干式电流互感器
序号
项目
标准
说明
1
绕组及末屏的绝缘电阻
1）绕组绝缘电阻不应低于出厂值或初始值的70%
2）电容型电流互感器末屏对地绝缘电阻一般不低于1000MΩ
1）2500V兆欧表。
2）测量时非被试绕组（或末屏）、外壳应接地
3）500kV电流互感器具有二个一次绕组时，应测量一次绕组的绝缘电阻
2
用1000V兆欧表测量
2
断路器内SF6气体湿度检测
1）断路器灭弧室气室，交接时不大于150ppm
2）其他气室，交接时不大于250ppm
新装设备一年内复测一次，如湿度符合要求，则正常运行一至三年测一次。
3
SF6气体泄露
年漏气率不大于1%或按厂家要求。
4
耐压试验
交流耐压或操作冲击耐压的试验电压为出厂试验电压值的80%，当试验电压低于612KV时，应按612KV进行试验。
采用突然加压法
10
主回路的导电回路电阻
交接时的回路电阻应符合厂家规定
应采用直流压降法测量，电流不小于100A。
11
分、合闸线圈的直流电阻及绝缘电阻
1）直流电阻应符合厂家规定
2）绝缘电阻不小于1 MΩ
采用1000V兆欧表
12
SF6密度表检查
应符合厂家规定
六、站用变压器：
序号
项目
标准
说明
1
油中溶解气体色谱分析
交接时、油纸绝缘0.5、膜纸复合绝缘0.15
上节电容器测量电压10KV，中压电容的试验电压自定。
7
交流耐压和局部放电
试验电压为出厂值的75%，当电压升至试验电压1min后，再降至0.8*1.3Um历时10S

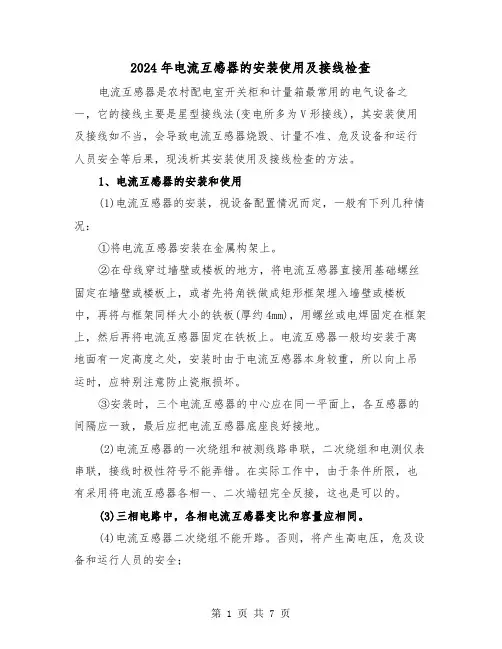

2024年电流互感器的安装使用及接线检查(三篇)

2024年电流互感器的安装使用及接线检查电流互感器是农村配电室开关柜和计量箱最常用的电气设备之一，它的接线主要是星型接线法(变电所多为V形接线)，其安装使用及接线如不当，会导致电流互感器烧毁、计量不准、危及设备和运行人员安全等后果，现浅析其安装使用及接线检查的方法。

1、电流互感器的安装和使用(1)电流互感器的安装，视设备配置情况而定，一般有下列几种情况：①将电流互感器安装在金属构架上。

②在母线穿过墙壁或楼板的地方，将电流互感器直接用基础螺丝固定在墙壁或楼板上，或者先将角铁做成矩形框架埋入墙壁或楼板中，再将与框架同样大小的铁板(厚约4mm)，用螺丝或电焊固定在框架上，然后再将电流互感器固定在铁板上。

电流互感器一般均安装于离地面有一定高度之处，安装时由于电流互感器本身较重，所以向上吊运时，应特别注意防止瓷瓶损坏。

③安装时，三个电流互感器的中心应在同一平面上，各互感器的间隔应一致，最后应把电流互感器底座良好接地。

(2)电流互感器的一次绕组和被测线路串联，二次绕组和电测仪表串联，接线时极性符号不能弄错。

在实际工作中，由于条件所限，也有采用将电流互感器各相一、二次端钮完全反接，这也是可以的。

(3)三相电路中，各相电流互感器变比和容量应相同。

(4)电流互感器二次绕组不能开路。

否则，将产生高电压，危及设备和运行人员的安全；同时因铁芯过热，有烧坏互感器的可能：对电流互感器的误差也有所增大。

为此，在二次回路上工作时，应先将电流互感器二次侧短路。

(5)电流互感器二次侧端钮应有一端接地，以防止一、二次侧绝缘击穿时，造成对人身和设备的损伤(对于500V及以下的电流互感器二次侧可不接地)。

2、电流互感器接线的检查(1)为查清电流互感器二次侧有无断线、短路等故障，可以依次将接于电能表A相电压端子的引线和C相电压端子的引线断开，电能表的圆盘都应转动。

若断开A相电压后圆盘不转动，则说明电流互感器C 相断线或短路：若断开C相电压后圆盘不转动，则说明电流互感器A 相断线或短路，如果现场cos值接近0.5(感性)时，为防止误判断，可在断开C相电压的同时，用C相电压代换接于电能表的A相电压，如电能表有明显反转时，也说明A相电流无断线、短路等情况。

电流互感器的安装使用及接线检查范本

电流互感器的安装使用及接线检查范本一、电流互感器的安装使用1. 安装位置选择电流互感器的安装位置选择应考虑以下因素：(1) 电流互感器应安装在电流变送器附近，以便方便进行接线。

(2) 避免长时间暴露在阳光直射下。

若无法避免，应选择耐候性好的电流互感器。

(3) 要避免安装在易受冲击或振动的位置，以免损害电流互感器的精度和可靠性。

(4) 确保电流互感器安装时方向正确，应遵循产品说明书或相关标准。

(5) 要根据电流互感器的额定容量选择合适的安装位置，并确保其能够无妨碍地通风散热。

2. 安装注意事项(1) 在安装电流互感器之前，必须切断电流回路供电。

在接线检查完毕后，方可通电操作。

(2) 使用电流互感器时，应提前做好接地措施，以确保人身安全。

(3) 进行接线时，应根据电流互感器的接线图正确连接，确保接线的可靠性和正确性。

(4) 在接线检查过程中，应仔细检查接线螺母是否紧固，接线端子是否松动或接触不良，以免影响电流互感器的工作性能。

二、电流互感器的接线检查范本1. 检查前准备(1) 首先，确保电流互感器与变送器之间的连接线良好连接，并处于正常工作状态。

(2) 其次，确认电流互感器和其他电气设备的接线端子是否紧固。

如有锈蚀或松动现象，应及时清理和修复。

(3) 确认电流互感器接线端子的标识是否清晰可辨，以便正确接线和检查。

2. 接线检查步骤(1) 检查电源接线：将电流互感器的电源线与电源端子相连，确保接触良好。

(2) 检查变送器接线：将电流互感器的输出信号线与变送器的输入端子相连，确保接触牢固。

(3) 检查设备接线：将变送器的输出信号线与显示仪表或控制系统的输入端子相连，确保接线正确。

3. 接线检查注意事项(1) 在进行接线检查之前，务必切断电源，以免发生电击事故。

(2) 接线检查时应仔细观察接线端子的状态，如发现松动、脱落、氧化等异常情况，应及时处理。

(3) 检查完毕后，应按照正确的顺序通电，并观察电流互感器及其连接设备的工作状态是否正常。

电气装置安装工程接地装置施工及验收规范GB50169—92

电气装置安装工程接地装置施工及验收规范GB50169—92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年7月1日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标〔1992〕911号根据国家计委计标函（1987）78号、建设部（88）建标字25号文的要求，由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准，已经有关部门会审，现批准《电气装置安装工程旋转电机施工及验收规范》GB80170－92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171－92、《电气装置安装工程蓄电池施工及验收规范》GB50172－92、《电气装置安装工程电缆线路施工及验收规范》GB50168－92和《电气装置安装工程接地装置施工及验收规范》GB50169－92为强制性国家标准，自一九九三年七月一日起施行。

原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。

本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部一九九二年十二月十六日修订说明本规范是根据国家计委计标函（1987）78号、建设部（88）建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。

在修订过程中，规范组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。

本规范共分三章和二个附录。

这次修订的主要内容有：增加新型设备的接地规定，接地干线涂色标志采用IEC标准同国标一致，对接地装置施工防腐问题、焊接质量要求作了修订，对土壤腐蚀性分级定量和化学降阻剂使用上作了规定。

JJG1021-2007电力互感器

电力互感器检定规程1范围本规程适用于安装在6kV及以上电力系统中用于计量与测量的电流、电压互感器以及组合互感器（简称电力互感器）的首次检定、后续检定和使用中的检验。

6kV以下电力系统中使用的电力互感器，如果不移离现场安装位置，也参照本规程检定。

2引用文献本规程引用以下文献：GB1207-2006电磁式电压互感器GB1208-2006电流互感器GB/T4703-2001电容式电压互感器使用本规程时，应注意使用上述引用文献的现行有效版本。

3概述电力系统中使用的电流、电压互感器起着高压隔离和按比率进行电流电压变换作用，给电气测量、电能计量、自动装置提供与一次回路有准确比例的电流、电压信号。

电流互感器和电磁式电压互感器都是利用电磁感应原理，把一次绕组的电流和电压传递到电气上隔离的二次绕组。

电容式电压互感器则通过电容分压器把一次侧的高电压降低为中压，通过电抗器补偿容性内阻压降后经中压变压器传递到二次侧。

电流互感器的电流误差（比值差）力按下式定义：f1 = -l^~L×IOO% ⑴式中K/为电流互感器的额定电流比，/1为一次电流有效值，为二次电流有效值。

电流互感器的相位误差科定义为一次电流相量与二次电流相量的相位差，单位为“'”。

相量方向以理想电流互感器的相位差为零来决定，当二次电流相量超前一次电流相量时，相位差为正，反之为负。

电压互感器的电压误差〔比值差）心按下式定义：K u U2-U1 xl00%⑵=Ul式中KU为电压互感器的额定电压比，q为一次电压有效值，力为二次电压有效值。

电压互感器的相位误差与定义为一次电压相量与二次电压相量的相位差，单位为“'”。

相量方向以理想电压互感器的相位差为零来决定，当二次电压相量超前一次电压相量时，相位差为正，反之为负。

4计量性能要求4.1准确度等级电流互感器按准确度分为0.1、0.2S、0.2ʌ 0.5S、0.5ʌ 1级，电压互感器按准确度分为0.1、0.2、0.5、1级。

10kV／20kV计量用电流互感器技术规范(QCSG1209011-2016)

误差重复性测试
被试样品按照误差测试接好线，在20%In时重复测量6次以上，每次测量不必重新接线，但应该断开电源。其实验标准偏差S按以下公式计算：
式中：n——测量次数； ——第i次测量时的误差； ——各次测量误差的平均值。
试验时的负荷为额定值
误差测试
计量用电流互感器误差测试时的测量点和二次负荷见表7。
目次
前言
按照中国南方电网有限责任公司电能计量“标准化、电子化、自动化、智能化”的战略要求，依据国家和行业标准，结合公司目前和未来的应用需求，组织编写了中国南方电网有限责任公司10kV/20kV计量用电流互感器技术规范。
本标准对10kV/20kV计量用电流互感器外形结构、使用条件、技术要求、绝缘要求和试验项目和方法等做出了规定，是中国南方电网有限责任公司10kV/20kV计量用电流互感器招标采购、检验验收及质量监督等工作的技术依据。
局部放电水平
电流互感器的局部放电水平应不超过表4的规定值。
表4 允许的局部放电水平
系统接地方式
局部放电电压（kV）
局部放电允许水平（视在放电量）pC
（固体绝缘）
中性点绝缘系统或非有效接地系统
1.2Um
50
1.2Um/
20
中性点有效接地系统
Um
50
1.2Um/
20
注：1、若中性点接地方式没有明确，局部放电水平可按中性点绝缘或非有效接地系统考虑。
安装前检验
1
外观及铭牌标志检验
＋
＋
＋
2
绕组极性检查
＋
＋
＋
3
绝缘电阻测试
＋
＋
＋
4
一次对二次及地之间的工频耐压试验
＋

零序电流互感器安装注意事项

零序电流互感器安装注意事项什么是零序电流互感器？零序电流互感器是一种用于电力系统中的电流测量设备。

它可以用于测量三相中的零序电流，通过测量零序电流，可以检测到电力系统中的接地故障，以及其他的电气故障。

零序电流互感器的安装位置通常情况下，零序电流互感器应该安装于母线上。

安装的具体位置应该根据实际情况而定。

但是，在安装的过程中，需要注意以下几点：1.零序电流互感器应该距离变压器的中性点十分之一的距离。

如果安装位置过于靠近变压器中性点，会导致测量误差较大。

2.零序电流互感器应该距离负荷中心较远。

如果安装位置过于靠近负荷中心，会导致零序电流互感器受到较大的干扰，从而影响测量精度。

3.零序电流互感器应该远离其他的电气设备，避免受到电气干扰影响。

零序电流互感器的安装方式零序电流互感器可以通过两种方式进行安装：1.直接安装：将零序电流互感器直接安装于母线上，与电气系统其他设备相连。

2.绕线安装：将零序电流互感器绕线安装在电气系统中。

这种安装方式可以避免直接安装时的测量误差，但是对电气系统的负荷有一定的影响。

零序电流互感器的接线方式在安装零序电流互感器的时候，需要注意其接线方式。

一般来说，零序电流互感器的连接电缆应该尽可能地短，同时需要保证连接电缆与其他电气设备的距离足够远，避免受到其它设备的电气干扰。

此外，应该注意以下几点：1.接线端子应该可靠固定，接线端子的插接与拔出需要注意操作规程。

2.接线端子的大小需要与连接电缆的尺寸相匹配。

3.接线端子的颜色应该与其它设备的接线颜色保持一致。

零序电流互感器的定期检查在安装零序电流互感器之后，需要进行定期检查。

具体的检查内容包括：1.检查接线端子的紧固程度，如果发现松动，则需要进行紧固操作。

2.检查零序电流互感器的外观，如果发现外观有损坏，则需要进行修补或更换。

3.检查零序电流互感器的测量数据，如果发现测量数据异常，则需要进行进一步的故障排除操作。

结论综上所述，零序电流互感器的安装对于电力系统的运行具有重要的意义，需要特别注意安装位置以及接线方式。

电能计量装置安装接线规则

（1）计费电能表及其附件应装在专用的表箱内。
（2）表板的厚度不小于20mm，牢固地安装在可靠及干燥的墙上。
（3）一般安装在楼下，沿线长度一般不超过8m，其环境应干净、明亮，便于装拆、维修和抄表。
整理课件
21
（4）表箱下沿离地高度为1.7～ 2m，暗式表箱下沿离地应1.5m 左右，并列安装的电能表中心距离不应小于20cm 。
2、高压电流互感器必须接地。
整理课件
19
安装要求:
电能表: 安装必须垂直牢固，表中心线
向各方向的倾斜不大于1度。有功和无功电能表应垂直排列或水平排列，无功电能表应在有功电能表下方或右方，二只三相电能表相距的最小距离应大于80mm，但相电能表相距的最小距离为30mm。
整理课件
20
电能计量箱的安装
整理课件
41
2、单相计量有功电能，经电流互感器接入式接线图
整理课件
42
3、低压计量有功电能，直接接入式接线图
整理课件
43
4、低压分相计量有功电能，直接接入式接线图
整理课件
44
5、低压计量有功电能，经电流互感器接入式分相接线方式接线图（三相四线机械式电脑表）
整理课件
45
6、低压计量有功电能，经电流互感器接入式分相接线方式接线图（三相四线多功能表）
整理课件
38
（6）执行功率因数调整电费的用户，应安装能计量有功电量、感性和容性无功电量的电能计量装置；按最大需量计收基本电费的用户应装设具有最大需量计量功能的电能表；实行分时电价的用户应装设复费率电能表或多功能电能表。
整理课件
39
几种常见电能表接线图
整理课件
40

电能表及电流互感器安装施工方案

电能表及电流互感器安装施工方案1. 引言本文档旨在提供电能表及电流互感器的安装施工方案，以确保安装过程符合相关法规和标准，并保证设备的正常运行。

2. 安装施工准备在进行电能表及电流互感器的安装施工之前，需要进行以下准备工作：- 确定安装位置：根据电力系统的布局和要求，确定电能表及电流互感器的安装位置，确保能够准确测量电能和电流。

- 准备所需工具和材料：包括螺丝刀、钳子、绝缘胶带、电缆等。

- 检查设备完整性：确保电能表及电流互感器设备完整，并进行必要的检查和测试。

3. 安装步骤以下是电能表及电流互感器的安装步骤：3.1 安装电流互感器1. 关闭电源：在安装电流互感器之前，务必切断电力系统的电源，确保安全。

2. 安装互感器：根据设备的安装要求，将电流互感器安装在预定位置。

确保互感器与电缆的连接牢固可靠。

3. 进行电缆连接：根据互感器的接线要求，进行电缆的连接。

确保连接无误并固定牢固。

4. 进行绝缘处理：使用绝缘胶带等材料对电缆进行绝缘处理，防止漏电和短路等问题。

3.2 安装电能表1. 关闭电源：在安装电能表之前，再次切断电力系统的电源，确保安全。

2. 确定安装位置：根据电能表的使用要求和要测量的电路，确定电能表的安装位置。

3. 安装电能表：将电能表安装在预定位置，确保安装牢固可靠。

根据电能表的接线要求，进行电缆的连接。

4. 进行绝缘处理：同样对电能表的电缆进行绝缘处理，确保安全可靠。

4. 安装验收在完成电能表及电流互感器的安装施工后，需要进行安装验收，以确保设备的正常运行。

验收过程包括：- 仔细检查设备的连接和固定情况。

- 进行必要的电气测试和校准，确保测量结果准确可靠。

- 确认设备与电力系统的连接正确无误。

- 检查设备的显示和指示功能是否正常。

5. 安全注意事项在安装电能表及电流互感器的过程中，需要注意以下安全事项：- 切断电源：在安装之前和安装过程中，务必切断电力系统的电源，以确保人身和设备的安全。

24kV电互感器技术规范

24kV电流互感器技术规范（试行）1 范围本规范规定了24kV电流互感器的使用条件、主要技术参数、性能、结构、安装和试验等方面的技术要求。

本规范适用于20kV电压等级系统中所使用的户内和户外型电流互感器。

本规范所规定的技术要求为最低限度技术要求，并未对所有技术细节做出规定，也未充分引述相关标准和规范的具体条文。

制造厂家应提供符合本规范、国家标准、电力行业标准以及国际标准的优质产品。

2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

GB1208 电流互感器GB311.1 高压输变电设备的绝缘配合GB/T16927.1 高电压试验技术第一部分一般试验要求GB/T16927.2 高电压试验技术第二部分测量系统GB11604 高压电器设备无线电干扰测量方法GB50150 电气装置安装工程电气设备交接试验标准GB/T5582 高电压电力设备外绝缘污秽等级GB2536 变压器油GB/T7252 变压器油中溶解气体分析和判断导则DL/T596 电力设备预防性试验规程DL/T429.9 电力系统油质试验方法绝缘油介电强度测定法DL/T 620 交流电气装置的过电压保护和绝缘配合JB/T5356 电流互感器试验导则IEC60815 污秽条件下绝缘子使用导则GB/T 8287 高压支柱瓷绝缘子GB/T4585.2交流系统用高压绝缘子人工污秽试验方法固体层法IEC60044-1 电流互感器3 术语和定义本规范采用GB 1208和GB 2900.15 等标准中有关术语和定义。

4 使用条件4.1 海拔高度1000 m4.2 最高环境温度+ 40 ℃4.3 最低环境温度－25℃4.4 日照强度0.1W/cm²（风速：0.5m/s）4.5 最大日温差25K4.6 户内相对湿度：日平均值≤95%，月平均值≤90%4.7 最大风速35m/s(注：风速是指离地面10m高度的10min平均风速)4.8 荷载同时有10mm覆冰和17.5m/s的风速4.9 耐地震能力地面水平加速度0.2g；垂直加速度0.1g同时作用。

电流互感器的安装使用及接线检查

电流互感器的安装使用及接线检查集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-电流互感器的安装使用及接线检查电流互感器是农村配电室开关柜和计量箱最常用的电气设备之一，它的接线主要是星型接线法(变电所多为V形接线)，其安装使用及接线如不当，会导致电流互感器烧毁、计量不准、危及设备和运行人员安全等后果，现浅析其安装使用及接线检查的方法。

1、电流互感器的安装和使用(1)电流互感器的安装，视设备配置情况而定，一般有下列几种情况：①将电流互感器安装在金属构架上。

电流互感器一般均安装于离地面有一定高度之处，安装时由于电流互感器本身较重，所以向上吊运时，应特别注意防止瓷瓶损坏。

③安装时，三个电流互感器的中心应在同一平面上，各互感器的间隔应一致，最后应把电流互感器底座良好接地。

(2)电流互感器的一次绕组和被测线路串联，二次绕组和电测仪表串联，接线时极性符号不能弄错。

在实际工作中，由于条件所限，也有采用将电流互感器各相一、二次端钮完全反接，这也是可以的。

(3)三相电路中，各相电流互感器变比和容量应相同。

(4)电流互感器二次绕组不能开路。

否则，将产生高电压，危及设备和运行人员的安全；同时因铁芯过热，有烧坏互感器的可能：对电流互感器的误差也有所增大。

为此，在二次回路上工作时，应先将电流互感器二次侧短路。

(5)电流互感器二次侧端钮应有一端接地，以防止一、二次侧绝缘击穿时，造成对人身和设备的损伤(对于500V及以下的电流互感器二次侧可不接地)。

【安装工程】配电柜上电流表与互感器的接线方法和电控柜安装接线的规范

【安装工程】配电柜上电流表与互感器的接线方法和电控柜安装接线的规范c.各种电气元件和装置的电气间隙、爬电距离应符合4.4条的规定。

d.保证一、二次线的安装距离。

1.9组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

1.11主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

1.12对于发热元件(例如管形电阻、散热片等)的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法1.13所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上1.14接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a)端子的标识1.15标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目b)双重的标识1.16安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c)门上的器件1.17保护接地连续性a.保护接地连续性利用有效接线来保证。

b.柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面（红圈处），或者破坏绝缘层。

c.门上的接地处（红圈处）要加“抓垫”，防止因为油漆的问题而接触不好，而且连接线尽量短。

1.18安装因振动易损坏的元件时，应在元件和安装板之间加装橡胶垫减震。

1.19对于有操作手柄的元件应将其调整到位，不得有卡阻现象。

1.20将母线、元件上预留给顾客接线用得螺栓拧紧。

2.1基本要求：按图施工、连线正确。

2.2二次线的连接（包括螺栓连接、插接、焊接等）均应牢固可靠，线束应横平竖直，配置坚牢，层次分明，整齐美观。

电流互感器的安装使用及接线检查

行业资料：________ 电流互感器的安装使用及接线检查单位：______________________部门：______________________日期：______年_____月_____日第1 页共7 页电流互感器的安装使用及接线检查电流互感器是农村配电室开关柜和计量箱最常用的电气设备之一，它的接线主要是星型接线法(变电所多为V形接线)，其安装使用及接线如不当，会导致电流互感器烧毁、计量不准、危及设备和运行人员安全等后果，现浅析其安装使用及接线检查的方法。

1、电流互感器的安装和使用(1)电流互感器的安装，视设备配置情况而定，一般有下列几种情况：①将电流互感器安装在金属构架上。

电流互感器一般均安装于离地面有一定高度之处，安装时由于电流互感器本身较重，所以向上吊运时，应特别注意防止瓷瓶损坏。

③安装时，三个电流互感器的中心应在同一平面上，各互感器的间隔应一致，最后应把电流互感器底座良好接地。

(2)电流互感器的一次绕组和被测线路串联，二次绕组和电测仪表串联，接线时极性符号不能弄错。

在实际工作中，由于条件所限，也有采用将电流互感器各相一、二次端钮完全反接，这也是可以的。

(3)三相电路中，各相电流互感器变比和容量应相同。

(4)电流互感器二次绕组不能开路。

否则，将产生高电压，危及设备和运行人员的安全；第 2 页共 7 页同时因铁芯过热，有烧坏互感器的可能：对电流互感器的误差也有所增大。

为此，在二次回路上工作时，应先将电流互感器二次侧短路。

(5)电流互感器二次侧端钮应有一端接地，以防止一、二次侧绝缘击穿时，造成对人身和设备的损伤(对于500V及以下的电流互感器二次侧可不接地)。

330kV电流互感器、电压互感器安装作业指导书

kV 母线型 TYD
330 3
3
电容式电压互感器
/
0 .1 3
/
0 .1 3
/0.1
12 台
kV 线路型
主要设备材料检验要求
1．核对图纸，检查互感器总数及各型号隔离开关数量应一致。 2．核对型号规格应与设计相符，对各箱件分组分类存放于室外或室内平整场地。 3．检查互感器本体外观应无损伤、锈蚀现象。 4．检查铭牌、接线图标志、型号规格等应各个符合设计要求；二次接线端子标志应清晰。 5．清洁绝缘子上的灰尘油污等物，检查绝缘子应无裂纹，破损，检查铁法兰与瓷件的胶合外应无松动、裂纹和锈蚀现象。 6．电容式电压互感器的油位应正常，密封应良好，无渗油现象。 7．电容式电压互感器的电磁装置和谐振阻尼器的封铅应完好。 8．SF6 电流互感器中 SF6 气体压力应正常。 9．检查各附件应齐全完整(包括产品说明书和合格证等)。 10．检查备品备件数量应与合同相符。 11．在设备开箱检查中，如发现异常应及时做记录，并请制造厂及时处理更换或补供。
5.电容式电压互感器安装
电容式电压互感器的安装工作，应在制造厂家技术人员的指导下进行。
5.1 设备安装前的检查 5.1.1 设备安装前，应检查电容式电压互感器外观等应无损伤、锈蚀及掉瓷现象。 5.1.2 检查铭牌、接线图标志、型号规格等应符合设计要求。 5.1.3 检查油位应正常，密封应良好，无渗油现象。 5.2 安装 5.2.1 每套电容式电压互感器的电容分压器和电磁装置均为配套供货，应严格按铭牌上的编号配套安装，不得随意调换。 5.2.2 电容式电压互感器安装的基础应符合设计要求。用底座螺栓固定后，应检查其牢固性及垂直度应符合要求。 5.2.3 三相应保持相同的极性方向，接线盒面向巡检侧。 5.2.4 多节电容器单元应分节吊运安装，不得叠装后整体起吊；起吊油箱的部分（分压电容器与电磁装置的组合体）时，不得从电容器顶部及瓷裙起吊，应用电磁单元油箱上的起吊孔起吊。 5.3 引线连接 5.3.1 电容式电压互感器高压端子接线用螺栓固定在接线端子板上。 5.3.2 与高压母线连接时，《电气装置安装工程母线装置施工及验收规范》按 GBJ149-90

装表接电及接线分析(续完)

主持:朱宁NONGCUN DIANCX3NG装表複电及複线分怙) (273300)国网山东省电力公司梁波王凤祥徐伟其安装接线分线长测量与截取、线头剥削、接线端子编号标注、导线走线、电流互感器端接线端子接线、接线盒互感器侧出线端子接线、接线盒电压回路接线、导线捆绑8个步骤进行。

其操作要点和方法与直接接入式三相四线电能计量装置的安装基本相同。

但应注意。

①剥去每根导线线头的绝缘层后，套入方向套，并根据接图上的编号，对每个方向套进行编号。

②采用电压电流共线接法时，电流互感器二次侧必须可靠接地。

此时，3只电流互感器二次侧的S2接线端子用相同的导线短接，并接至计量箱上接地端子螺钉上。

采用电压电流分线接法时，电流互感器二次侧不允许接地。

③导线线头与按线盒接线孔连接时，要分清相序依次接入接线盒的进线端子上。

④采用电压电流分线接法时，接线盒的电压应从计量箱(柜)的电源刀开关处取样。

导线接入接线端子时必须按规定的位置接入。

3.5注意事项与单相电能计量装置的安装基本相同，但应特别注意:一是进行接线端子编号的再次核对，并对各接线端子螺钉进行一次检査紧固；二是送电后检查电能表运行是否正常，检查电流互感器运行声音、温升是否正常等；三是接线完成后应对电能表、联合接线盒、电流互感器等处加封印；四是电流互感器的极性一定要核对，一次应保证电流从P1流入，从P2流出，二次应保证电流从S2流入，从S1流出。

4电能计量装置接线分析4.1单相电能计量装置常见接线4.1.1单相电能表的正确接线直接接入式单相电能表的正确接线图如图5所示，其相量图如图6所示。

不，其相量图如图8所不。

■O图7单相电能表相线和中性线互换错接线图为P=UIcos<p图8单相电能表相线和中性线互换时相量图单相电能表相线和中性线互换时计量功率计算公式为P—(—")(—/)COSW=l/Icos(p此种错接线情况下电能表正转，当负荷侧接地易漏计电能量，同时存在两户合谋借零窃电风险。
