热电阻的测温电路
热电阻测温原理是什么
热电阻测温原理是什么
热电阻测温原理是利用材料在温度变化时产生的电阻变化来测量温度的一种方法。
热电阻一般采用铂、镍、铜等材料,当温度发生变化时,热电阻的电阻值也会发生变化。
热电阻的电阻值与温度之间存在着一定的函数关系,通常可以通过校准曲线将电阻值转换为对应的温度值。
热电阻测温原理起源于热电效应,热电效应是指当材料的两个接触点处于不同温度时,会产生一个电势差。
根据这一原理,热电阻测温的过程大致分为以下几个步骤:
1. 将热电阻安装在需要测量温度的物体表面或内部,并通过导线与测温设备连接。
2. 当待测物体的温度发生变化时,导致热电阻的电阻值发生变化。
这是由于温度变化引起导电材料内部电子的热运动和碰撞,从而改变了电子的自由运动能力,影响了电阻的大小。
3. 测温设备通过测量热电阻的电阻值来反推温度的变化。
在这个过程中需要根据热电阻的特性和校准曲线,将电阻值转换为相应的温度值。
4. 通过记录和处理温度数据,可以实时监测物体的温度变化,以及进行进一步的分析和控制。
总的来说,热电阻测温原理是基于材料在温度变化下产生的电阻变化来实现温度测量,通过将电阻值转换为温度值,可以实现对物体温度的监测和控制。
热电阻法测温
非接触、便携、快速、直观、可记录存储
响应速度快 灵敏度高 测温范围宽广 适用于多种目标
在机电行业中,红外测温主要用于机械、电气控制 设备的状态监测及故障检查。
(一)红外点温仪 红外点温仪是以黑体辐射定律为理论依据,通过 被测目标红外辐射能量进行测量,经黑体标定后 确定被测目标温度的仪器。
5.性能稳定,重复性好,有利互换;测量电路简单
2.非接触式测量
在工业领域中有许多温度测量问题用接触式测 量方法无法解决,如高压输电线接点处的温度 监测,炼钢高炉以及热轧钢板等运动物体的温 度监测等。
一、辐射测温的基本原理 物体因受热使其内部原子或分子获得能量而从低 能级跃迁到高能级,当它们向下跃迁时,就会发 射出辐射能,这类辐射称为热辐射。
4.1.4温度诊断技术
1接触式测温方法
在机电设备的故障诊断与监测领域,根据测量 时测温传感器是否与被测对象接触可将测温方 式分为接触式测温和非接触式测温两大类。
常用的接触测量法
热电阻法 热电偶法
集成温度传感法
一、热电阻法测温 热电阻法测温使用的仪器是电阻式温度计,它是 根据几乎所有导体的电阻都会随着温度的改变而 变化这一原理制成的。测温时,温度计上感温元 件的电阻随着温度的改变而变化,电阻的这种变 化通过测量回路的转换在显示器上显示出温度值。
红外点温仪通常由光学系统、红外探测器、电信 号处理器、温度指示器及附属的瞄准器、电源、 机械结构等组成。
常用的红外点温仪按其工作原理及其检测波段 的不同,分为以下3类:
1.辐射感温器
2.单色测温仪
3.比色测温仪
ቤተ መጻሕፍቲ ባይዱ
非接触式测量方法就是通过检测被测物体所发射 的辐射能中不同波长的光,来实现温度检测的。

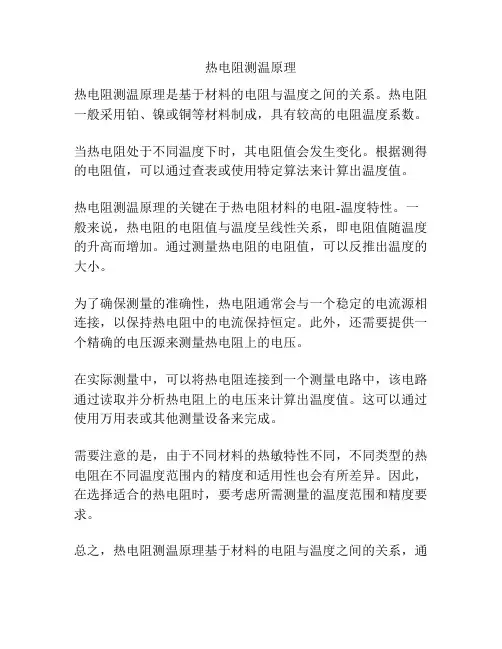

热电阻测温原理
热电阻测温原理
热电阻测温原理是基于材料的电阻与温度之间的关系。
热电阻一般采用铂、镍或铜等材料制成,具有较高的电阻温度系数。
当热电阻处于不同温度下时,其电阻值会发生变化。
根据测得的电阻值,可以通过查表或使用特定算法来计算出温度值。
热电阻测温原理的关键在于热电阻材料的电阻-温度特性。
一般来说,热电阻的电阻值与温度呈线性关系,即电阻值随温度的升高而增加。
通过测量热电阻的电阻值,可以反推出温度的大小。
为了确保测量的准确性,热电阻通常会与一个稳定的电流源相连接,以保持热电阻中的电流保持恒定。
此外,还需要提供一个精确的电压源来测量热电阻上的电压。
在实际测量中,可以将热电阻连接到一个测量电路中,该电路通过读取并分析热电阻上的电压来计算出温度值。
这可以通过使用万用表或其他测量设备来完成。
需要注意的是,由于不同材料的热敏特性不同,不同类型的热电阻在不同温度范围内的精度和适用性也会有所差异。
因此,在选择适合的热电阻时,要考虑所需测量的温度范围和精度要求。
总之,热电阻测温原理基于材料的电阻与温度之间的关系,通
过测量热电阻的电阻值来推算出温度值。
它是一种常用的温度测量方法,广泛应用于工业自动化、实验室研究等领域。

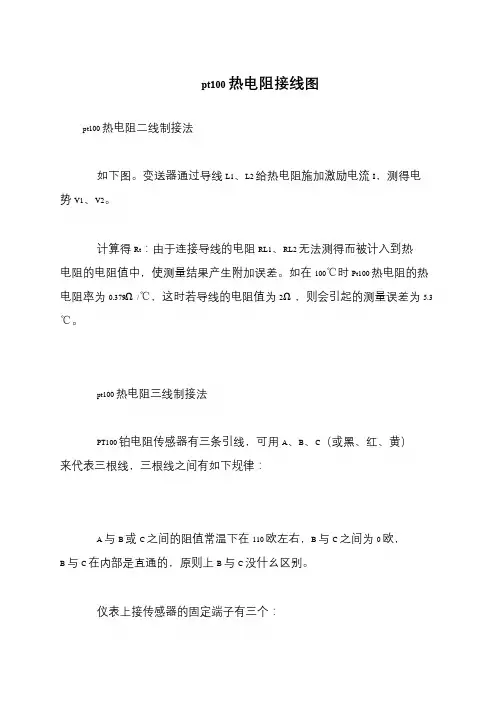

pt100热电阻接线图
pt100 热电阻接线图pt100 热电阻二线制接法如下图。
变送器通过导线L1、L2 给热电阻施加激励电流I,测得电势V1、V2。
计算得Rt:由于连接导线的电阻RL1、RL2 无法测得而被计入到热电阻的电阻值中,使测量结果产生附加误差。
如在100℃时Pt100 热电阻的热电阻率为0.379Ω/℃,这时若导线的电阻值为2Ω,则会引起的测量误差为5.3 ℃。
pt100 热电阻三线制接法PT100 铂电阻传感器有三条引线,可用A、B、C(或黑、红、黄)来代表三根线,三根线之间有如下规律:A 与B 或C 之间的阻值常温下在110 欧左右,B 与C 之间为0 欧,B 与C 在内部是直通的,原则上B 与C 没什幺区别。
仪表上接传感器的固定端子有三个:A 线接在仪表上接传感器的一个固定的端子,B 和C 接在仪表上的另外两个固定端子,B 和C 线的位置可以互换,但都得接上,如果中间接有加长线,三条导线的规格和长度要相同。
热电阻的3 线和4 线接法:是采用2 线、3 线、4 线,主要由使用的二次仪表来决定。
一般显示仪表提供三线接法,PT100 一端出一颗线,另一端出两颗线,都接仪表,仪表内部通过桥抵消导线电阻。
一般PLC 为四线,每端出两颗线,两颗接PLC 输出恒流源,PLC 通过另两颗测量PT100 上的电压,也是为了抵消导线电阻,四线精确度最高,三线也可以,两线最低,具体用法要考虑精度要求和成本。
pt100 三线制接线方式原因PT100 热电阻0℃时电阻值为100Ω,电阻变化率为0.3851Ω/℃。
由于其电阻值小,灵敏度高,所以引线的阻值不能忽略不计,采用热电阻三线式接法可消除引线线路电阻带来的测量误差,原理如下:PT100 热电阻引出的三根导线截面积和长度均相同(即r1=r2=r3),测量铂电阻的电路一般是不平衡电桥,铂电阻(Rpt100)作为电桥的一个桥臂电阻,将导线一根(r1)接到电桥的电源端,其余两根(r2、r3)分别接到铂电阻所在的桥臂及与其相邻的桥臂上,这样两桥臂都引入了相同阻值的引线电阻,电桥处于平衡状态,引线线电阻的变化对测量结果没有任何影响。

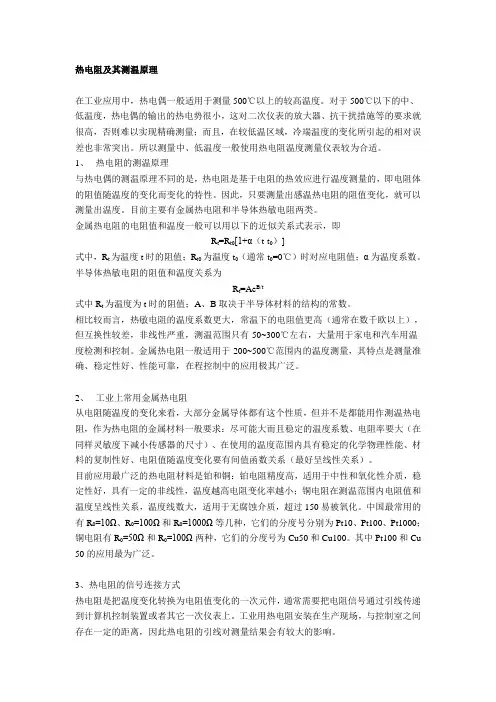

热电阻测温原理及常见故障
热电阻及其测温原理在工业应用中,热电偶一般适用于测量500℃以上的较高温度。
对于500℃以下的中、低温度,热电偶的输出的热电势很小,这对二次仪表的放大器、抗干扰措施等的要求就很高,否则难以实现精确测量;而且,在较低温区域,冷端温度的变化所引起的相对误差也非常突出。
所以测量中、低温度一般使用热电阻温度测量仪表较为合适。
1、热电阻的测温原理与热电偶的测温原理不同的是,热电阻是基于电阻的热效应进行温度测量的,即电阻体的阻值随温度的变化而变化的特性。
因此,只要测量出感温热电阻的阻值变化,就可以测量出温度。
目前主要有金属热电阻和半导体热敏电阻两类。
金属热电阻的电阻值和温度一般可以用以下的近似关系式表示,即R t=R t0[1+α(t-t0)]式中,R t为温度t时的阻值;R t0为温度t0(通常t0=0℃)时对应电阻值;α为温度系数。
半导体热敏电阻的阻值和温度关系为R t=Ae B/t式中R t为温度为t时的阻值;A、B取决于半导体材料的结构的常数。
相比较而言,热敏电阻的温度系数更大,常温下的电阻值更高(通常在数千欧以上),但互换性较差,非线性严重,测温范围只有-50~300℃左右,大量用于家电和汽车用温度检测和控制。
金属热电阻一般适用于-200~500℃范围内的温度测量,其特点是测量准确、稳定性好、性能可靠,在程控制中的应用极其广泛。
2、工业上常用金属热电阻从电阻随温度的变化来看,大部分金属导体都有这个性质,但并不是都能用作测温热电阻,作为热电阻的金属材料一般要求:尽可能大而且稳定的温度系数、电阻率要大(在同样灵敏度下减小传感器的尺寸)、在使用的温度范围内具有稳定的化学物理性能、材料的复制性好、电阻值随温度变化要有间值函数关系(最好呈线性关系)。
目前应用最广泛的热电阻材料是铂和铜:铂电阻精度高,适用于中性和氧化性介质,稳定性好,具有一定的非线性,温度越高电阻变化率越小;铜电阻在测温范围内电阻值和温度呈线性关系,温度线数大,适用于无腐蚀介质,超过150易被氧化。

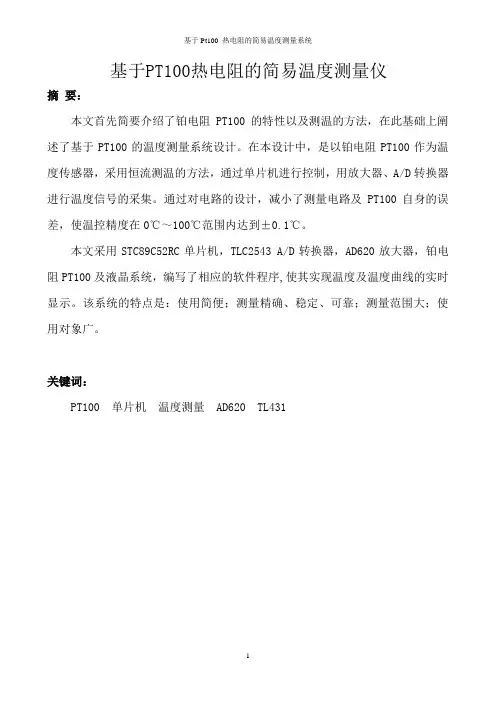

基于Pt100_热电阻的简易温度测量系统毕业设计论文1 精品
基于PT100热电阻的简易温度测量仪摘要:本文首先简要介绍了铂电阻PT100的特性以及测温的方法,在此基础上阐述了基于PT100的温度测量系统设计。
在本设计中,是以铂电阻PT100作为温度传感器,采用恒流测温的方法,通过单片机进行控制,用放大器、A/D转换器进行温度信号的采集。
通过对电路的设计,减小了测量电路及PT100自身的误差,使温控精度在0℃~100℃范围内达到±0.1℃。
本文采用STC89C52RC单片机,TLC2543 A/D转换器,AD620放大器,铂电阻PT100及液晶系统,编写了相应的软件程序,使其实现温度及温度曲线的实时显示。
该系统的特点是:使用简便;测量精确、稳定、可靠;测量范围大;使用对象广。
关键词:PT100 单片机温度测量 AD620 TL431AbstractThis article briefly describes the characteristics of PT100 platinum resistance and temperature measurement method, on the basis it describes the design of temperature measurement system based on PT100. In this design, it is use a PT100 platinum resistance as temperature sensor, in order to acquisition the temperature signal, it use of constant-current temperature measurement method and use single-chip control, Amplifier, A / D converter. It can still improve the perform used two-wire temperature circuit and reduce the measurement eror. The temperature precision is reached ±0.1℃ between 0℃~100℃.The system contains SCM(STC89C52), analog to digital convert department (TLC2543), AD620 amplifier, PT100 platinum, LCD12864, write the corresponding software program to achieve real-time temperature display. The system is simple , accurate , stable and wide range. Keywords:PT100 MCU Temperature Measures AD620 TL431目录前言 (4)第一章方案设计与论证 (6)1.1 传感器的选择 (6)1.2 方案论证 (7)1.3 系统的工作原理 (8)1.4 系统框图 (9)第二章硬件设计 (9)2.1 PT100传感器特性和测温原理 (9)2.2 硬件框图以及简要原理概述 (11)2.3 恒流源模块测温模块设计方案 (11)2.4 信号放大模块 (12)2.5 A/D转换模块 (15)2.6 单片机控制电路 (18)2.7 显示模块 (19)第三章软件设计 (19)3.1系统总流程的设计 (19)3.2 主函数的设计 (20)3.3 温度转换流程图的设计 (21)3.4 显示流程图 (21)3.5 按键流程的设计 (22)第四章数据处理与性能分析 (23)4.1采集的数据及数据处理 (23)4.2 性能测试分析 (23)第五章结论与心得 (24)1 结论 (24)2 心得 (24)附录1 原理图 (25)附录2 元器件清单 (26)附录3 程序清单 (27)前言随着科技的发展和“信息时代”的到来,作为获取信息的手段——传感器技术得到了显著的进步,其应用领域越来越广泛,对其要求越来越高,需求越来越迫切。
实用低成本PT100测温电路两例_V1.0
实用PT100测温电路两例概述PT100铂热电阻是一种常用的温度传感器。
其测温原理是利用了金属铂自身电阻随着温度近乎线性变化的特点。
相较于其他测温元件(热电偶和热敏电阻),PT100铂热电阻的热稳定性好、精度高、漂移小,通常用在-200℃~600℃范围内的精密测温系统中。
PT100测温探头一般有2线、3线和4线这几种引线方式。
3线和4线的引线方式,主要是为了后面的调理电路能修正引线电阻带来的影响。
当然,引线越多,探头价格越贵。
PT100铂热电阻在0℃时是100Ω,当温度每变化1℃,电阻变化约0.385Ω。
如果引线电阻1Ω,那么会引入大约2.56℃的误差。
所以设计时应根据实际情况,选用不同的引线方式。
对于要求不高,引线不长(<0.5米)的系统,此时引线电阻很小,一般几十毫欧,引线电阻引入的误差可以忽略,推荐使用2线方式。
对于引线比较长的系统,引线电阻比较大,而且阻值不可预测,则应使用3线或4线方式。
根据IEC60751标准,PT100铂热电阻的阻值与温度之间关系如下:其中:下表是PT100铂热电阻的温度-电阻速查表:温度℃电阻值Ω温度℃电阻值Ω温度℃电阻值Ω温度℃电阻值Ω-20018.5220107.79240190.47460267.56-18027.1040115.54260197.71480274.29-16035.5460123.24280204.90500280.98-14043.8880130.90300212.05520287.62-12052.11100138.51320219.15540294.21-10060.26120146.07340226.21560300.75-8068.33140153.58360233.21580307.25-6076.33160161.05380240.18600313.71-4084.27180168.48400247.09620320.12-2092.16200175.86420253.96640326.480100.00220183.19440260.78660332.79表1PT100温度-电阻速查表PT100铂热电阻温度采集系统主要有两种实现方式:1.恒流方式,2.电桥方式。
热电阻测温原理
热电阻测温原理热电阻传感器是一种常用的测温设备,利用的是物质受热影响的电阻变化特性来测量温度,其工作原理是基于热电效应及电阻温度特性原理。
热电效应是指在两种不同金属或半导体材料之间,当它们的一端热量有差异时,就会产生电动势的现象。
这个现象被称之为“热电效应”,其中最常见的有“塞贝克效应”、“汤姆逊效应”和“皮尔逊效应”。
热电阻就是利用其中的“塞贝克效应”。
把一根金属钏子或铜丝,卷成几圈或绕成U形,形成一个具有一定电阻的电路。
当电路的一端加热时,该端就会产生电动势,这个电动势随着温度的变化而发生变化。
因为电动势很小,在其他不受热影响的电路元件的作用下,无法直接测量,所以需要将热电阻放入到一个电桥电路中,利用电桥平衡来间接测量电动势。
电桥电路是由四个电阻组成的电路,由一个电源和一个测量器构成,它们的连接形成一个“桥”。
一般情况下,电桥四角中有三个电阻的电阻值已知,只有一个电阻值未知,当热电阻的电阻值变化时影响到电桥平衡状态时,通过调节一个可变电阻的值来使电桥恢复平衡,从而推算出热电阻的电阻值,再通过根据已知的电阻值和温度关系,就能够计算出温度的值。
根据热电阻的材料不同,它们的电阻温度特性也不同。
一般来说,随着温度的升高,热电阻的电阻值也会随之升高。
同时还存在一些非线性特性,随着温度升高,电阻值的变化也越来越大。
而且,不同的热电阻材料适用于不同的温度范围。
因此,在选择热电阻时要根据需要测量的温度范围来选择合适的材料。
总的来说,热电阻传感器的原理是通过热电效应和电阻温度特性,将温度的变化转换成电阻值的变化,并利用电桥电路间接测量电动势,然后推算出温度值。
在实际应用中,要注意热电阻的选型、安装和使用条件,以免影响测量精度和寿命。
基于三线制的高精度热电阻测量电路设计
基于三线制的高精度热电阻测量电路设计热电阻传感器是一种电阻值随环境温度变化而改变的温度传感器,其中用金属铂做成的热电阻因具有稳定性好、精度高、测温范围大等优点,而被广泛应用。
测量温度的热电阻测温仪主要由热电阻传感器、测量显示仪表及连接导线组成。
由于热电阻传感器自身的温度灵敏度较低,连接导线所具有的线路电阻对测量结果影响不容忽视,为了消除导线电阻的影响,热电阻测温仪广泛采用平衡电桥式三线制接法,这种方法使温度误差得到一定的补偿,但线路电阻的影响依然存在。
提出基于恒压分压式三线制导线电阻补偿方法,电路简单,实现方便,可完全消除导线电阻的影响。
相比于文献所提出的使用较多的硬件电路进行导线电阻补偿方法,该方法具有更加简洁的导线电阻补偿电路。
1 常用热电阻测量方法分析对于Pt100 铂热电阻,国际温标BS-90 中给出其阻值随温度变化关系如式(1)所示。
式中,Rt 为热电阻在温度为t℃时的阻值,R0 为热电阻在温度为0℃时的阻值,R0=100 Ω,A=3.968 47 乘以10-3℃-1,B=-5.847x10-7℃-2,C=-4.22x10-12℃-3 是与传感器自身相关的系数。
由式(1)可知,Pt100 热电阻的灵敏度约为0.38 Ω/℃,为减小连接导线的线路电阻对测量结果的影响,一般常用三线制电桥法进行测量。
VR=1 V 其电路原理如图1 所示。
Rt 为测温电阻,r 为连接导线电阻,R1、R2、R3 为固定桥臂,R1=R2=1 000 Ω,R3=100 Ω,VR 为基准参考电压,G 为测量仪表。
在该电路中,3 根导线分别连接传感器桥臂、电阻桥臂和输出端。
采用这个方法可以很容易地测出待测电阻Rt。
但是,在实际使用时,温度传感器和测温电路之间往往有一定距离,连接导线的电阻率约为0.1~0.5Ω/m,连接导线电阻r 所引起的测量误差不能忽视。
三线制热电阻测温
惠更斯电桥(三线制Pt100)惠更斯电桥的原理图如图所示,它的测量原理是当电桥的上下两个桥臂的电阻对应成比例时,a 点和b 点的电位相等,则检流计流过的电流为零.当其中一个电阻的阻值发生变化时,a 点和b 点的电位就会不等,检流计中就会有电流流过,检流计的指针就会发生偏转.根据这个原理,如果这四个电阻中的任何一个是未知的,而另外三个电阻相等时就可以通过检流计的偏转程度得知未知电阻的大小.热电阻检测温度的原理是利用了热敏电阻的阻值与温度对应成比例的原理,通过检测电阻值的大小来确定检测对象的实际温度.在实际现场中使用的热电阻的型号大多是Pt100,这个型号的含义是当实际温度是0度时,热电阻的阻值是100欧姆.温度每升高或降低一度阻值将变化约0.39欧姆.例如:当你使用万用表测量的阻值为110欧姆时,你可以通过下列计算方法得到实际温度值.先将实测阻值110减去100得到其差值10欧姆,然后用10除以0.39就可以得到实际的温度了.在本例中实际的温度值为25.64度.如果实测电阻值为90欧姆,计算方法和前面的一样,用90减去100得到-10,用-10除以0.39得到实际温度值为零下25.64度.热电阻检测温度的原理是利用了热敏电阻的阻值与温度对应成比例的原理,通过检测电阻值的大小来确定检测对象的实际温度.在实际现场中使用的热电阻的型号大多是Pt100,这个型号的含义是当实际温度是0度时,热电阻的阻值是100欧姆.温度每升高或降低一度阻值将变化约0.39欧姆.例如:当你使用万用表测量的阻值为110欧姆时,你可以通过下列计算方法得到实际温度值.先将实测阻值110减去100得到其差值10欧姆,然后用10除以0.39就可以得到实际的温度了.在本例中实际的温度值为25.64度.如果实测电阻值为90欧姆,计算方法和前面的一样,用90减去100得到-10,用-10除以0.39得到实际温度值为零下25.64度.知道了检测原理,下面要做的工作就是如何检测这个与温度对应成比例的电阻值了.我们通常使用的方法就是利用惠更斯电桥原理.如图我们将电桥的一个桥臂接入测温电阻RTD,另外三个桥臂电阻相等.这样在检流计中流过的电流就会随热电阻阻值的变化而变化.如果我们将检流计两端的电位差引入PLC 的AI 模板中,经过计算就会在HMI 上得到实际温度值.但是,如果只是简单的应用原理进行接线的话是达不到精度要求的.这是因为从PLC 到检测现场有很长的一段距离,导线的线路电阻是不能被忽略的.从右边的图可以看出,电桥的测量桥臂包括了两根连接导线的线路电阻 r .这样是不行的.这就是RTD 测温采用三线制的原因.下图的左边部分是三线制的原理接线图.由图中看出电源通过C 线接入测量桥路,这时电路就可以等效为右图.从右图得知,A 线和B 线的线路电阻 r 被分别连接到上下桥臂中.由于这两根导线的长度一样,既电阻一样,这样就消除了线路电阻的影响.注意:在等效线路图中没有将C 线的线路电阻画出来,这是因为它在供电线路中可以忽略不计.但是当由于接触不良造成C 线电阻过大时,情况就会发生变化.由于C 线电阻过大,供到电桥中的电压会有较大的压降损失,从而导致桥路的输出比实际的要低因此,在实际维护中发现仪表的显示值比实际低时,应检查C线电阻值.PLC 现场•三线制电阻杆的示意图如左图所示.电阻体的一端引出一根引线,我们称为A线,另一端引出两根引线,称为B线和C线.•A线、B线和C线引入接线盒内并分别接在标有A、B和C(或B,b)的接线端子上.•当来自PLC的三根信号电缆一一对应的接到这三个端子上时,随温度变化的电阻值就被接入到PLC的AI 输入插板中并转换为实际温度.对于使用Pt100热电阻测量介质温度时发生故障时的一般检查方法当HMI上的温度显示值波动较为剧烈时,一般情况下是由于接触不良造成的.这是因为温度是一种变化比较缓慢的量,属于惯性环节.特别是热容较大的被测对象.(如检测一个几十立方米容积的液体储槽中的液体温度时,温度基本不会发生剧烈波动.)在这种情况下应检查各接线端子处的端子接线是否有松动现象或连接导线有无似断似连的现象.当温度值显示为无穷大时,一般情况下故障原因是由于线路开路引起.如果温度值显示为负最大,一般情况下为线路短路引起.由上述两点引申出下面的结论:1.如果显示温度比实际的要高,则可能由于接线端子接触不良或接线松脱、折断造成电阻增大所至.这时应对电阻杆接线盒内的接线柱和各个中间端子箱的对应端子进行检查并紧固.另外也可能由于端子与导线间有氧化层使得电阻增大所引起.这种情况可使用砂纸或其他工具将氧化层去除即可;2.如果显示温度比实际的要低,则可能有短路现象或如前面所讲的那样C线电阻增大所引起.检查热电阻是否正常的方法是:无论你在那一个位置(PLC柜的接线端子、中间端子箱、就地电阻杆)进行检查时,都要将A线断开. 这是因为使用万用表的电阻档测量电阻时,表本身要向铂电阻供电,而A线同样是向铂电阻供电的线路.如果不拆下A线,则测量的值就会与实际值相去甚远.断开A线后先将表的红、黑表笔短接,校对表的零点.然后测量AB间、AC间电阻的值,并对这两个值进行比较.如果一致,再用这个值使用前面所示的公式求出实际温度值.。
热电阻接线原理
热电阻接线原理
热电阻是一种测量温度的传感器,它利用材料在温度变化时的电阻值变化来测量温度。
热电阻的接线原理是根据电路中的电压和电阻的关系来实现温度测量。
热电阻的接线通常采用四线制接法,其中两根导线用于加热电阻,另外两根导线用于测量电压。
在加热电阻两端加上一个恒定电流,根据欧姆定律可以得到电阻的电压降。
由于热电阻的电阻值与温度成正比,因此可以通过测量电压降来计算出温度值。
为了减小电线阻抗对测量结果的影响,通常采用四线制接法。
其中两根导线用于加热电阻,电流通过这两根导线流过加热电阻。
另外两根导线连接在加热电阻两端,用于测量电压降。
通过测量加热电阻两端的电压降,并且利用已知的电流值,就可以根据欧姆定律计算出电阻值。
进而,根据热电阻的电阻-温度特性曲线,可以推算出温度的值。
四线制接法能够有效降低电线阻抗对测量结果的影响,提高测量的准确度。
因此,在实际应用中,热电阻的接线通常使用四线制接法来进行温度测量。
热电阻测量电路及应用
铂热电阻测温的常规方法是将铂热电阻接到 电桥的一个桥臂上,通过测量不平衡电桥的 输出得到温度值。
电桥构建注意的问题:电桥地与电源地不能 共地;电源必须是恒压源,不允许有电压波 动,因此不能直接与外界的地相连
参数的考虑:兼顾(铂热电阻)热惯性和 (输出电压)灵敏度;a、电流大小的考虑 b、电源电压的选择 c、标称阻值的选择 d、调零电位器R9材质的选择(线绕电阻,康 铜)
热电阻的测量电路及应用
一、热电阻: 热电阻的测温原理:
基于金属导体的电阻值随温度的增加而 增加这一特性来进行温度测量的。
热电阻大都由纯金属材料制成,目前用得最 多的是铂和铜,此外,现在已开始采用铟、 镍、锰和铑等材料制造热电阻。
在各类工业测温的场合中,热电阻是中低温 区最常用的一种温度传感器: 铂热电阻的测温的范围:一般为零下200800摄氏度。 铜热电阻的测温的范围:一般为零下40到 140摄氏度。
下表为PT100在0 ℃ --- 199 ℃范围内的分 度表:可以看出铂热电阻在0 ℃ --- 200 ℃ 的温度范围内,具有良好的温度-电阻特性, 近似线性关系,因此通常计算时可采用近似 公式。
二、测量电路: 工业上,广泛
应用铂热电阻作为 -200℃ --- 800℃ 范围的温度测量。 优点:灵敏度高,稳 定性强,互换性以及 准确性都比较好,也 可以远传电信号 缺点:热惯性大, 需要外加电源激励, 不能够瞬时测量温 度的变化。
当R1=R2时,导线电阻的变化对测量结果没有 任何影响,这样就消除了导线线路电阻带来 的测量误差。
注意:前提
1)必须为等臂电桥
2)并且在电桥平衡状态下 公式成立。
否则不可能完全消除导线电阻的影响,但尽管 如此,采用三线制仍可大大减小导线电阻带 来的附加误差,工业上一般都采用三线制接 法。
热电阻测温原理
热电阻(RTD)测温原理因为A/D转换器不能直接测量电阻,而欧姆定路告诉我们R=U÷I,因此我们让一恒定电流流过电阻,通过测量电流在该电阻上的压降而间接测量电阻R=U÷I,如线图:由于热电阻测温原理是温度与阻值的一一对应关系。
当进行温度显示时,一定要用导线将热电阻和显示仪表连起来,这样连接导线的阻值势必要造成测量系统的附加的系统误差,而且导线越长越细,误差就越大。
两线制接法无法克服这一误差,因此必须在软件里设定线路电阻,以软件补偿方式消除这一误差,但这个设定值是个常数,而实际情况是,随着线路老化、环境温度变化等因素影响,线路电阻并不是固定不变的,因此软件补偿方式仍然会有误差,三线接法可以随着线路电阻的变化实时减少或消除这一系统误差,但这也是建立在热电阻两端两条线路的线路电阻相等的前提条件下,当然在材料相同,环境温度相等的条件下热电阻两端两条线路的线路电阻基本上是相等的,因此为了进一步提高精度,彻底消除导线材料、环境温度等因素对测量精度、误差的影响,我们采用四线制测量方法,如下图所示,建议在高精度测量要求的场合下尽量采用四线制测量方式.一、二线制测量、三制测量原理二线制方式下:运放输入差动电压:()22L t t L U R R I U R R I =÷+⨯-=⨯→⨯因此软件测得U ÷I 后需再减去预先设定的常数(线路电阻2R L )即可得到热电阻阻值R t 。
三线制测量方式下:由于两个恒流源电流相等并已知为I ,那么根据叠加定理,运放输入差动电压:[2) ()]((2)L t L L L L L U I R R R I I R R I I I R R U =⨯⨯+⨯-⨯⨯⨯=→+⨯=÷+当采用三线制测量方式时由于采用双恒流源,为了消除线路电阻带来的误差,要求两个恒流源的电流必须相等,还要要求热电阻两端的线路电阻必须相等,实际上由于这两个两个恒流源的电流以及热电阻两端的线路电阻往往总是不相等存在着少量误差,因而线路电阻并不能完全抵消(消除),但在一定精度范围内已经能满足要求.二、什么是四线制测量?有何用途?当测量电阻数值很小时,表笔(测试线)的电阻可能引入明显误差,四线测量用两条附加测试线提供恒定电流,另两条测试线测量未知电阻的电压降,在电压表的内阻或者测量运放输入阻抗足够高的条件下,电流不流过电压表或运放,这就可以精确测量未知电阻上的压降U,再除以已知电流I,即可得出热电阻阻值R t,而且理论上无论线多大以及各段线路电阻是否相等均与测量精度无关,如下图由于通过以上电路测量可以精确得到电压U,而在电路设计阶段以上恒流源的电流I已被设定为一个恒定的已知数。
三线制PT100热电阻测温电路的设计
热 电阻是根据 电阻的热效应阻值随温度 的变化 而变 化 , 因
此, 可以根据其阻值测量 温度 , 常用的热电阻有 P 1 0 0 、 P T 5 0以及
C u 5 0等 , 其中以 P l 0 o应 用最 为 广 泛 。
发射极电流 . 并且在运算过程 中消除 了电源 电压+ 5 V的影响 , 误
的影响, 详细分析 了电路原理并给 出计算过程 , 电路 简洁实用、 测量精度较高。
关键词 : 三线制 ; P T I O 0 ; 测 温
中图分类号: T P 2 1 6 文献标识码: A 文章编号 : 1 0 0 3 — 5 1 6 8 ( 2 0 1 4 ) 0 7 — 0 2 1 2 — 0 1 工业 中经 常要对温度信 号进行测 量 ,而 P T 1 0 0测 温范 围 在一 2 0 0 ~ 8 5 0 %之间 , 并且具有 较好 线性度 , 测温精 确 , 因此在供
差仅与电阻 R 1与 电压 基 准 U 2有 关 ,因此 R1电 阻要 选 择 温 漂 较 小 的金 属 膜 电 阻 。 差动放大 电路主要 由运算放 大器 U 3以 及 电 阻 R 4 一 R 9组
在实际 中 P T I O 0传感器 和现场仪表之 间连线会较长 , 接线 的导线电阻将 引入 测量误差 ,因此在工业 中常采用三线制消除
2 三 线 制测 量 电路 的 设计
根据以上对三线制原理 的分 析 , 设计热 电阻三线制测量 电 路 如图 2 所示 , 电路 由恒流源电路 和差动放大 电路两部分组成 。 其中恒流 源电路主要 由电压基准 u 1 、 运算放 大器 U 2与三 极管 Q 1 、 Q 2以及外围阻容元件组成 。恒流源电路 由集成 电压基
导 线 引 入 的 误 差 。 三线 制 测 量 原 理如 图 1 所示 。
热电阻温度计工作原理
热电阻温度计工作原理
热电阻温度计是一种用于测量温度的传感器,它基于电阻与温度之间的线性关系原理工作。
该传感器通常由细长而细微的金属导线或薄膜制成,例如铂丝或镍铬合金。
在热电阻温度计中,导线的电阻取决于导线的温度。
当导线暴露于高温环境中时,导线中的电子会以更高的速度运动,增加电阻。
相反,当导线暴露于低温环境中时,导线中的电子会以较慢的速度运动,减少电阻。
为了测量温度,热电阻温度计通常嵌入在需要测量温度的对象中。
当所测温度发生变化时,热电阻温度计中的导线电阻也会相应变化。
测量仪器连接到热电阻温度计的电路中,通过测量导线的电阻来确定温度的变化。
热电阻温度计通常使用电桥电路进行测量。
电桥电路由四个电阻组成,其中一个电阻是热电阻温度计。
其他三个电阻为标准电阻,它们的电阻值是已知的。
当电桥电路平衡时,测量仪器可以通过调节电桥中的电阻值,来计算热电阻温度计的电阻值,从而得知温度的变化。
由于热电阻温度计的电阻与温度之间的线性关系,通过测量电阻值即可推算出温度值。
为了提高测量精度,热电阻温度计通常采用了标定曲线,将电阻值与温度值之间的关系进行了精确的测量和标定。
总结来说,热电阻温度计通过测量在温度变化时导线的电阻值
来确定温度的变化。
它的工作原理基于导线电阻与温度之间的线性关系,利用电桥电路进行测量,并通过标定曲线提高测量精度。
热电阻测温原理
热电阻测温原理热电阻是一种利用金属或半导体材料的电阻随温度变化而变化的特性来进行温度测量的传感器。
它的工作原理是基于材料的电阻随温度的变化而变化的特性,利用这一特性可以实现对温度的测量。
热电阻的工作原理可以用热力学和电学的原理来解释。
当热电阻与被测物体接触后,被测物体的温度会传导到热电阻上,导致热电阻的温度升高。
而热电阻的电阻随温度的升高而发生变化,这种变化可以通过电路来测量,从而得到被测物体的温度。
热电阻的温度测量原理可以用以下公式来表示,Rt = R0(1 +αt),其中Rt为热电阻在温度t下的电阻值,R0为热电阻在参考温度下的电阻值,α为热电阻的温度系数。
根据这个公式,可以通过测量热电阻的电阻值来计算出被测物体的温度。
在实际应用中,热电阻通常被制成一定形状的传感器,用于直接接触被测物体或者被安装在被测物体的表面。
当被测物体的温度发生变化时,热电阻的电阻值也会随之变化,通过测量电阻值的变化可以得到被测物体的温度变化情况。
热电阻测温原理的优点是测量精度高、响应速度快、稳定性好,适用于各种温度范围的测量。
另外,热电阻还具有结构简单、制作成本低的特点,因此在工业生产和科学研究中得到了广泛的应用。
总之,热电阻测温原理是利用热电阻材料的电阻随温度变化而变化的特性来进行温度测量的原理。
通过测量热电阻的电阻值变化,可以得到被测物体的温度变化情况,从而实现对温度的准确测量。
这种测温原理具有测量精度高、响应速度快、稳定性好等优点,适用于各种温度范围的测量,因此在工业生产和科学研究中得到了广泛的应用。
