第2章simulink 仿真技术(12ji)
2）模块的复制 如果需要几个同样的模块，可以使用按住 鼠标右键并拖动基本模块可进行拷贝。也 可以在选中所需的模块后，使用【Edit】菜 单上的【Copy】和【Paste】。 3）模块的移动 方法：选取中需移动模块，按住鼠标左键 将模块拖到合适的地方即可。 4）模块的删除 在选中待删除模块后，按鼠标右键,在弹出 的子菜单中单击Clear可以完成。
图 2-9 simulink模模块 模型浏览器中Simulink名下的模型共有9大类: 1) 连续系统(Continuous)模块库
主要用于构建连续控制系统的仿真模型
微分运算:对输入信号的做微分运算
积分运算:对输入信号的做积分运算
状态方程:建立状态方程
计算点积:输出两个输入信号的点积
逻辑运算:与、或、非等逻辑运算符 乘法运算:对输入信号做乘法算符 比较运算:>、<、=等算符
信号综合：综合多路信号
4) 端口和子系统(Ports and Subsystems)模块库 子系统：表示在另一系统之内的子系统 5) 信号分配(Signal Routing)模块库 信号分解：将一个向量信号分解输出 手动开关：双击该开关，开关输出在两个输入
3.simulink模型窗的组成
（1）工具条：最左边的几个图标具有标准Windows的 相应操作功能。 （2）状态栏：以图2-10为例，自左至右的文字表示： ①“Ready”表示模型已准备就绪而等待仿真指令。 ②“100%”表示编辑窗模型的显示比例。
③仿真历经的时刻为“T=0”。
④仿真所选取用的积分算法是“ode45”。此外仿真过程中， 在状态栏的空白格中还会出现动态信息。
2.3 仿真算法及仿真参数设置 从模型编辑窗口的Simulation菜单中选择 Configuration parameters命令，打开一个仿真 参数对话框。仿真参数对话框包含5个可以相互 切换的选项卡：
simulink初始条件 -回复
simulink初始条件-回复Simulink 初始条件是在进行模拟和仿真之前设置模型的初始状态。
它可以是系统的状态变量的初始值，也可以是输入信号的初始值。
在Simulink 中，初始条件是实现仿真的重要步骤之一，因为它能够模拟实际系统在初始状态下的行为。
在这篇文章中，我将详细介绍Simulink 初始条件的设置方法和其在仿真中的作用。
第一部分：什么是初始条件？初始条件代表系统在仿真开始时的初始状态。
它可以是系统状态变量的初始值，也可以是输入信号的初始值。
在Simulink 中，初始条件可以被设置为常量值，也可以是连续或离散信号。
第二部分：设置初始条件的方法1. 直接指定初始条件：这是最简单的方法，通过手动设置系统状态变量或输入信号的初始值。
可以在模型中使用常数或变量来表示初始条件。
2. 使用信号源块：在信号源块的参数设置中，可以指定信号的初始值。
信号源块可以是恒定值、连续信号或离散信号。
3. 使用集成器块：集成器块是一个用于模型输入的特殊块，它可以将输入和初始条件结合起来。
集成器块可以将初始条件设置为某个固定值，也可以使用变量来表示。
通过设置集成器块的参数，可以轻松设置初始条件。
第三部分：初始条件在仿真中的作用1. 初始状态：初始条件对于模型的仿真起着至关重要的作用。
系统的初始状态会影响系统的动态行为。
通过设置适当的初始条件，可以模拟实际系统在不同初始状态下的行为。
2. 稳定性分析：初始条件对于稳定性分析也非常重要。
通过设置不同的初始条件，可以分析系统在不同初始状态下的稳定性。
这对于设计控制系统以及预测系统行为至关重要。
3. 系统响应：初始条件还可以影响系统响应。
不同的初始条件会导致系统在仿真开始时的不同状态。
通过在仿真中使用不同的初始条件，可以观察和分析系统的动态性能。
第四部分：初始条件的注意事项1. 系统稳定性：初始条件的设置可能影响系统的稳定性。
如果初始条件设置不当，系统可能出现不稳定的行为。
模糊pidmatlab(simulink)仿真详细步骤
下面用一个简单的例子作介绍：（本例不是特别针对实现什么功能，只是为了介绍方便）第一部分创建一个模糊逻辑（.fis文件）第一步：打开模糊推理系统编辑器步骤：在Commond Window 键入fuzzy回车打开如下窗口，既模糊推理系统编辑器第二步：使用模糊推理系统编辑器本例用到两个输入，两个输出，但默认是一个输人，一个输出步骤：1、添加一个输入添加一个输出得如下图2、选择Input、output(选中为红框)，在Name框里修改各输入的名称并将And method 改为prod，将Or method 改为probor提示：在命名时’_’在显示时为下标，可从上图看出。
第三步：使用隶属函数编辑器该编辑器提供一个友好的人机图形交互环境，用来设计和修改模糊推理系中各语言变量对应的隶属度函数的相关参数，如隶属度函数的形状、范围、论域大小等，系统提供的隶属度函数有三角、梯形、高斯形、钟形等，也可用户自行定义。
步骤：1、双击任何一个输入量（In_x、In_y）或输出量打开隶属度函数编辑器。
2、在左下处Range和Display Range处添加取值范围，本例中In_x和In_y的取值范围均为[0 10], Out_x和Out_y的取值范围均为[0 1]3、默认每个输入输出参数中都只有3个隶属度函数，本例中每个输入输出参数都需要用到五个，其余几个需要自己添加：选中其中一个输入输出参数点击Edit菜单，选Add MFS…打开下列对话框将MF type设置为trimf(三角形隶属度函数曲线，当然你也需要选择其他类型) 将Number of MFs设置为2点击OK按钮同样给其他三个加入隶属度函数4、选中任何一个隶属度函数（选中为红色），在Name中键入名称，在Type 中选择形状，在Params中键入范围，然后回车如下图：5、关闭隶属函数编辑器第四步：使用规则编辑器通过隶规则编辑器来设计和修改“IF...THEN”形式的模糊控制规则。
simulink 电力系统仿真教材
simulink 电力系统仿真教材简介：Simulink是一种软件工程仿真环境，具有图形化可视化建模工具。
它经常用于电气工程领域中的电力系统仿真。
本教材旨在介绍Simulink在电力系统仿真方面的应用并提供相关教学示例。
第一部分：Simulink基础知识1. Simulink的介绍和安装2. Simulink界面和基本操作3.模型构建和系统参数设置技巧4.信号传递与数据类型第二部分：电力系统基础知识1.电力系统的基本结构和组成2.电力系统的数学建模3.电力系统中常见的设备和元件4.电力系统的传输和分配第三部分：电力系统仿真建模1. Simulink中的电力系统仿真模块2.电力系统仿真建模的基本步骤3.电力系统仿真的常用工具和技巧4.电力系统仿真模型的参数选择和优化第四部分：电力系统仿真案例分析1.单相感性负载仿真模型建立与分析2.三相感性负载仿真模型建立与分析3.发电机与电力系统的并联仿真模型建立与分析4.电力系统的短路故障仿真模型建立与分析第五部分：电力系统实时仿真与调试1. Simulink与实际电力系统的接口方法2.电力系统实时仿真的基础知识3.电力系统实时仿真与调试工具的使用4.电力系统实时仿真案例与应用总结：通过本教材的学习，读者将了解到Simulink在电力系统仿真方面的基本原理、操作技巧和实际应用案例。
Simulink作为一种强大的仿真工具，不仅可以帮助电力工程师实现电力系统的仿真建模，还可以为电力系统的优化和性能评估提供有力支持。
希望本教材能为学习Simulink和电力系统仿真的读者提供帮助，促进他们在电力系统领域的发展和研究。

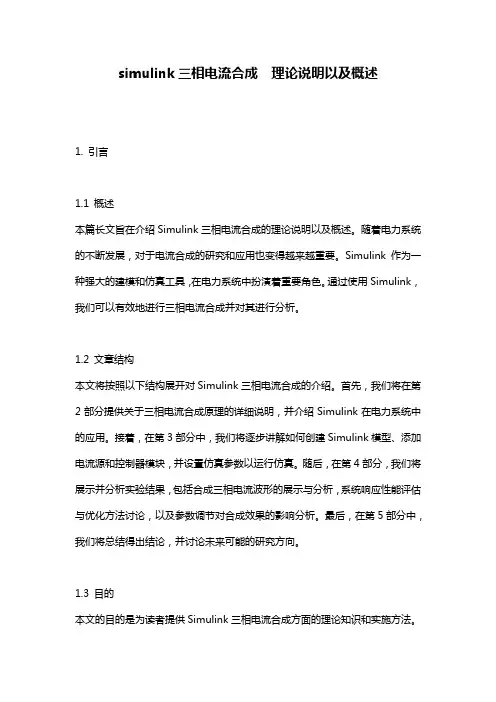

simulink三相电流合成__理论说明以及概述
simulink三相电流合成理论说明以及概述1. 引言1.1 概述本篇长文旨在介绍Simulink三相电流合成的理论说明以及概述。
随着电力系统的不断发展，对于电流合成的研究和应用也变得越来越重要。
Simulink作为一种强大的建模和仿真工具，在电力系统中扮演着重要角色。
通过使用Simulink，我们可以有效地进行三相电流合成并对其进行分析。
1.2 文章结构本文将按照以下结构展开对Simulink三相电流合成的介绍。
首先，我们将在第2部分提供关于三相电流合成原理的详细说明，并介绍Simulink在电力系统中的应用。
接着，在第3部分中，我们将逐步讲解如何创建Simulink模型、添加电流源和控制器模块，并设置仿真参数以运行仿真。
随后，在第4部分，我们将展示并分析实验结果，包括合成三相电流波形的展示与分析，系统响应性能评估与优化方法讨论，以及参数调节对合成效果的影响分析。
最后，在第5部分中，我们将总结得出结论，并讨论未来可能的研究方向。
1.3 目的本文的目的是为读者提供Simulink三相电流合成方面的理论知识和实施方法。
通过深入了解三相电流合成原理，并在Simulink中进行实际操作，读者可以更加全面地理解电力系统中电流合成的过程以及相关参数对结果的影响。
同时，本文还将对合成效果进行分析与评估，以便读者能够优化系统性能。
最终，读者将能够掌握Simulink仿真工具在三相电流合成中的应用，并为未来相关研究提供展望。
以上即是我对于“1. 引言”的详细清晰撰写的内容，请您确认是否满意。
2. 理论说明:在本节中，我们将对simulink三相电流合成的理论做出详细说明。
这将包括三相电流合成的原理、Simulink在电力系统中的应用以及模型的建立和参数设定。
2.1 三相电流合成原理三相电流合成是指通过控制技术将单个或多个独立的电源与负载连接，在负载端产生稳定且符合要求的三相电流波形。
其原理基于Kirchhoff定律和Ohm定律，通过适当的控制算法以及使用PWM (Pulse Width Modulation) 技术来实现。
simulink中configuration parameters -回复
simulink中configuration parameters -回复题目：Simulink中的配置参数摘要：Simulink是一种用于建立、模拟和验证可视化动态系统的软件工具。
在使用Simulink开发模型时，了解并配置合适的参数是非常重要的。
本文将详细介绍Simulink中的配置参数，以及如何根据需要进行设置。
第一部分：Simulink简介在介绍Simulink中的配置参数之前，我们首先了解一下Simulink是什么。
Simulink是一种基于模型的设计和仿真环境，它使用图形化方式来表示动态系统。
它可以与MATLAB集成，使用MATLAB编程语言进行模型开发和参数配置。
第二部分：配置参数的重要性在开发Simulink模型时，配置参数是非常重要的。
即使模型的结构和逻辑正确，但如果配置参数不正确，模型在仿真和实时应用中可能会出现问题。
配置参数直接影响模型的性能、准确性和仿真速度，因此了解和配置合适的参数非常重要。
第三部分：Configurations参数设置Simulink的配置参数可通过"Simulation"和"Configuration Parameters"菜单进行设置。
其中，"Simulation"菜单主要包含有关仿真的参数，而"Configuration Parameters"菜单则包含更详细的配置选项。
3.1 仿真参数仿真参数是影响模型仿真性能和准确性的关键设置。
其中包括仿真时间、仿真步长、数值精度、初始条件等。
在设置仿真时间时，可以根据需求设置仿真的起始和结束时间。
对于仿真步长，需要根据系统动态特性进行调整，以平衡准确性和仿真速度。
数值精度参数是控制数值计算的精度，设置太低可能会导致数值误差，设置太高可能会增加计算负担。
初始条件参数是为模型中的各个变量指定初始值，以便在仿真开始时进行初始化。
3.2 模型外观和尺寸参数模型外观和尺寸参数涉及到模型的显示效果和布局。
simulink中pwm脉冲频率调制 -回复
simulink中pwm脉冲频率调制-回复simulink中的PWM脉冲频率调制（Pulse Width Modulation）是一种常用的电子调制技术，广泛应用于控制系统和电力电子领域。
PWM 技术通过改变信号的脉冲宽度来控制电路的输出功率。
本文将详细介绍simulink中的PWM脉冲频率调制的使用方法，并逐步解释其原理和应用。
第一部分：PWM调制原理PWM调制的基本原理是通过改变信号的脉冲宽度来控制输出信号的平均电平。
在simulink中，我们可以使用PWM Generator模块来实现PWM调制。
该模块可以生成指定频率和占空比的PWM信号。
在PWM调制中，通常使用两个参数来描述信号的特征：频率和占空比。
频率指的是PWM信号的矩形脉冲的重复次数，通常以赫兹（Hz）为单位。
占空比指的是PWM信号高电平持续的时间与一个完整周期的时间之比，通常以百分比表示。
第二部分：使用PWM Generator模块生成PWM信号在simulink中，我们可以使用PWM Generator模块来生成PWM信号。
首先，我们需要在模型中添加PWM Generator模块。
然后，打开模块的参数设置，输入所需的PWM频率和占空比。
接下来，我们需要将需要调制的信号与PWM Generator模块进行连接。
这可以通过直接连接或使用Signal Routing模块来完成。
可以将需要调制的信号直接连接至PWM Generator的输入端口，或者使用Signal Routing模块将信号连接到PWM Generator模块。
第三部分：调整PWM参数在生成PWM信号之前，我们需要调整PWM Generator模块的参数以满足我们的需求。
在参数设置界面中，我们可以设置PWM信号的频率和占空比。
对于频率，我们可以手动输入所需的数值，或者通过调节滑动条来实现。
通常，PWM信号的频率应根据应用场景的需要来确定。
较高的频率可以提高调制的精度，但也会带来更大的计算负荷和更高的功耗。
simulink传递函数单输入多输出simo_概述说明
simulink传递函数单输入多输出simo 概述说明1. 引言1.1 概述在控制系统中，SIMO（Single Input Multiple Output）传递函数是一种常见的模型表示方法。
这种传递函数可以描述系统输入信号与多个输出信号之间的关系。
SIMO传递函数在实际工程中具有广泛的应用，例如机械控制系统、电力系统以及通信系统等。
本文旨在介绍SIMO传递函数的基本概念和相关应用，并重点研究Simulink在SIMO传递函数中的应用。
Simulink是一种流行的图形化仿真环境，可用于建立复杂系统的模型，并进行仿真与分析。
1.2 文章结构本文共分为五个部分，具体内容如下：第一部分为引言部分，主要介绍文章的背景和整体结构。
第二部分详细介绍SIMO传递函数，在2.1节对SIMO系统进行概述，在2.2节定义单输入多输出传递函数，并在2.3节探讨其特点与应用场景。
第三部分将重点关注Simulink在SIMO传递函数中的应用。
首先，在3.1节简要介绍Simulink软件；然后，在3.2节解释如何建立SIMO传递函数模型；最后，在3.3节探讨基于Simulink的模拟与分析方法。
第四部分将介绍SIMO传递函数模型的设计与优化方法。
具体包括参数估计与调整技术在4.1节的应用，系统辨识方法及其应用在4.2节，以及优化算法在SIMO传递函数中的应用在4.3节。
最后，第五部分为结论与展望部分。
5.1节对本文内容进行总结，5.2节展望了未来相关研究方向。
1.3 目的本文的目标是系统地介绍SIMO传递函数以及Simulink在该领域中的应用。
通过本文的阐述，读者将能够了解SIMO传递函数的概念、特点和应用，并能够掌握Simulink软件建立SIMO传递函数模型的方法和基于Simulink进行仿真与分析的技巧。
此外，本文还将介绍SIMO传递函数模型设计与优化所涉及的各种方法和算法，为读者提供理论依据和实践指导。
希望通过这篇文章，读者能够深入了解SIMO传递函数，并将其成功应用于实际工程中。
simulink仿真建模笔记……输入输出以及子系统模块（2）
simulink仿真建模笔记……输⼊输出以及⼦系统模块（2）1、以第⼆种系统模块划分⽅法为例，系统功能上可以划分为模块输⼊，模块输出,中间部分对系统进⾏处理
在编辑菜单中选择创建⼦系统，进⾏模块的归类和个性化设置（moduling➡（点击模块可以显⽰对应的设置）format...)
2、在library中右键模块选择help...可以查看帮助⽂档 **查看scope⽂档
3、加法输⼊的矩阵输⼊，向量默认为列向量，选智能匹配规则时会把后⾯的数据⾃动扩展或修改为正确格式即矩阵运算或数组运算
4、通过总线将多路信号输⼊⽰波器中⽤不同颜⾊显⽰，信号超过六个的话进⼊⾃动循环
5、如果不使⽤⾃动分配x、y坐标轴，使⽤⼿动分配，可以在相应的坐标轴上右键，对坐标轴最⼤值最⼩值以及标签进⾏⼿动分配。
simulink中first-order filter用法 -回复
simulink中first-order filter用法-回复First Order Filter用法及操作指南第一部分：引言首先，让我们先了解一下Simulink的背景。
Simulink是一个MATLAB 基于图形块编程的仿真环境。
它可以用于建模、分析和仿真动态系统。
在Simulink中，我们可以通过连接各种可视化的图形块来构建系统模型。
其中之一的图形块就是First Order Filter，也称为一阶滤波器。
在本文中，我们将详细讨论它的一些主要用法、参数和操作步骤。
第二部分：First Order Filter的概述First Order Filter是一种常见的信号滤波器，它使用一阶微分方程对输入信号进行滤波。
它主要用于去除高频噪声或平滑输入信号。
First Order Filter通过自定义的系数可以实现低通、高通和带通滤波效果。
第三部分：创建First Order Filter模型在Simulink中创建First Order Filter的模型非常简单。
首先，打开Simulink并新建一个模型。
然后，进入Simulink库浏览器，并在搜索栏中输入“First Order Filter”。
选择“First Order Filter”图形块并将其拖放到模型中。
第四部分：配置First Order Filter参数在配置First Order Filter参数之前，我们需要对其一些重要的参数有一个基本的理解。
这些参数包括时间常数、增益和滤波类型。
1. 时间常数（Time Constant）：时间常数决定了滤波器对输入信号的响应速度。
它表示在输入信号改变一倍时，输出信号达到其稳定值所需的时间。
可以根据需要自定义时间常数。
2. 增益（Gain）：增益用于放大或缩小输出信号。
它控制了输出信号的幅度。
当增益大于1时，输出信号放大；当增益小于1时，输出信号缩小；当增益等于1时，输出信号与输入信号保持一致。
simulink中saturation模块
simulink中saturation模块simulink中saturation模块是一种常用的信号调节模块，它可以将输入信号限制在一个预先设定的范围内。
在本文中，我将逐步回答与saturation模块相关的问题，并探讨它的用途、工作原理以及在simulink 中的应用。
第一部分：什么是saturation模块1.saturation模块的定义:saturation模块是simulink中的一种信号调节模块，它根据预设的上下限将输入信号限制在指定范围内。
2.saturation模块的用途:saturation模块主要用于系统控制、信号处理以及模拟等领域。
它可以避免信号超出系统能够处理的范围，从而保护系统的正常运行。
第二部分：saturation模块的工作原理1.输入信号的范围:saturation模块将连续的输入信号映射到一个指定的范围内。
这个范围由上下限值决定，上下限值可以是常数，也可以是来自其他模块的信号输出。
2.saturation模块的输出:saturation模块的输出信号与输入信号相同，除非输入信号超出了设定的范围。
当输入信号大于上限时，输出信号等于上限；当输入信号小于下限时，输出信号等于下限。
第三部分：在simulink中使用saturation模块1.saturation模块的添加:在simulink的模型中添加saturation模块的步骤如下：a.打开simulink模型或者新建一个模型。
b.在simulink库浏览器中找到“非线性”类别。
c.在非线性类别中找到saturation模块，然后将其拖动到模型中。
2.saturation模块的参数设置:saturation模块的参数设置主要包括输入信号范围的设定，可以根据需要选择上下限的数值，并可以通过常数值或者其他模块输出的信号进行设置。
3.saturation模块的输入输出连接:将待处理的信号连接到saturation模块的输入端口，并将saturation模块的输出端口连接到后续的模块或者作为系统的输出。
simulink晶闸管触发脉冲
simulink晶闸管触发脉冲【Simulink晶闸管触发脉冲】引言：在现代电力系统和电动机控制中，晶闸管（SCR）是一种重要的电子器件。
它具有可控的双向导通特性，可以实现高功率无级控制。
而触发脉冲则是用来控制晶闸管的导通和关断的信号。
在本文中，我们将使用Simulink来模拟晶闸管的触发脉冲，并详细介绍其步骤和原理。
第一部分：Simulink介绍Simulink是Matlab软件中的一个建模和仿真工具，它提供了广泛的电子、控制系统和通信系统建模的功能。
通过Simulink，我们可以用图形化方式搭建模型，并进行仿真和分析。
第二部分：晶闸管触发脉冲的原理晶闸管的触发脉冲是通过控制其门极和阳极之间的电压来实现的。
当门极和阳极间的电压达到一定的触发电压时，晶闸管会导通。
触发脉冲的宽度和频率可以决定晶闸管的导通时间和功率输出。
第三部分：Simulink建模1. 打开Matlab软件，并进入Simulink环境。
2. 在工具栏中选择“Library Browser”。
3. 在Library Browser中搜索“Pulse Generator”模块，并将其拖拽到工作区。
4. 将“Pulse Generator”模块连线到“Scope”模块，以便观察模拟输出。
5. 右键点击“Pulse Generator”模块，并选择“Block Parameters”。
6. 在“Block Parameters”中，设置输出信号的幅值、周期和占空比。
7. 点击“Run”按钮来运行模型，并观察在Scope中的输出结果。
第四部分：实例分析为了更好地理解晶闸管触发脉冲的应用，我们将以交流电动机的控制为例进行实例分析。
1. 在Simulink中建立一个电动机模型，包括电机、晶闸管和触发脉冲的控制模块。
2. 设置模型中的参数，如电机的额定功率、晶闸管的额定电流和触发脉冲的频率。
3. 运行模型，并观察电机的速度和功率输出。
第五部分：结果分析与改进根据模型运行的结果，我们可以分析和评估控制系统的性能，并进行参数调整和改进。
simulink if else多层嵌套模型 -回复
simulink if else多层嵌套模型-回复以Simulink中的多层嵌套模型为主题，本文将逐步回答关于该主题的问题。
首先，我们将介绍Simulink和其基本概念，然后详细讨论Simulink 中的if-else多层嵌套模型的实现方法，并提供示例以帮助读者更好地理解和应用这些概念。
最后，我们将总结本文的主要内容并给出一些附加资源供感兴趣的读者深入研究。
第一部分：引言和基本概念1.1 什么是Simulink？Simulink是一种基于图形化编程语言的模块化仿真环境，用于建立、仿真和分析动态系统。
它是Matlab软件的一个附属模块，通过交互式和可视化的方式对系统进行建模和仿真，使得处理复杂系统变得更加容易。
1.2 什么是嵌套模型？嵌套模型是指将更小的模型嵌入到主模型中的模型设计方法。
这种方法可以使模型更加模块化，更易于理解和维护。
在Simulink中，我们可以通过使用子系统模块将更小的模型嵌套到更大的模型中。
第二部分：Simulink中的if-else多层嵌套模型2.1 if-else语句简介if-else语句是一种常见的条件语句，用于根据给定条件的真假来执行不同的操作。
在Simulink中，if-else语句通常用于控制模型中的信号流动和参数的调整。
2.2 if-else语句在Simulink中的实现方法在Simulink中，我们可以使用if-else模块来实现if-else语句。
if-else 模块有一个条件输入端口和两个输出端口，根据条件的真假，将信号发送到不同的输出端口。
2.3 Simulink中的嵌套if-else模型在Simulink中，我们可以使用嵌套if-else模型来实现更复杂的条件语句。
嵌套if-else模型是指在一个if-else语句中嵌入另一个if-else语句。
通过这种方式，我们可以实现多个条件的判断和多个操作的执行。
在Simulink中，我们可以通过将多个if-else模块连接在一起来实现嵌套if-else模型。
simulink中uniform random number模块
simulink中uniform random number模块Simulink是一个功能强大的模拟和建模工具，用于开发和仿真复杂的动态系统。
其中一个常用的模块是Uniform Random Number（均匀随机数）模块。
本文将以Simulink中的Uniform Random Number模块为主题，详细介绍该模块的使用和功能，并阐述如何在模型中生成均匀分布的随机数。
第一部分：介绍Uniform Random Number模块Uniform Random Number模块是Simulink中用于生成均匀分布随机数的模块。
均匀分布是一种理论上的连续概率分布，其特点是在一定范围内的所有取值具有相等的概率。
在Simulink中，Uniform Random Number 模块可以被用于生成具有均匀分布特征的随机数序列。
这些随机数可用于模拟各种情况，如随机噪声、随机参数等。
第二部分：Uniform Random Number模块的使用Uniform Random Number模块可以在Simulink库浏览器中找到。
将该模块从库中拖放到您的模型中。
模块参数设置：Uniform Random Number模块有几个参数需要配置，以确定随机数的生成方式和属性。
1. 区间范围（Range）：这是一个必需的参数，用于确定生成的随机数的取值范围。
可以手动输入最小值和最大值，也可以使用信号输入来动态地控制范围。
2. 数据类型（Data type）：随机数的数据类型可以根据需要进行配置。
可以选择整数、浮点数等不同的数据类型。
3. 种子（Seed）：种子是随机数生成器的起始值，它决定了整个随机数序列的生成。
如果使用相同的种子，将得到相同的随机数序列。
可以手动输入种子值，也可以使用信号输入进行动态控制。
第三部分：生成均匀分布随机数生成均匀分布随机数的步骤如下：1. 在Simulink模型中，将Uniform Random Number模块添加到所需位置。
simulink中的rate transition block -回复
simulink中的rate transition block -回复Simulink中的Rate Transition Block（速率转换块）是一个十分常见和重要的模块，用于处理模型中不同采样率之间的数据流转换。
在这篇文章中，我们将详细介绍Rate Transition Block的作用、原理以及使用方法，以及一些常见的应用场景和注意事项。
第一部分：Rate Transition Block的作用和原理Rate Transition Block主要用于协调模型中具有不同采样率的信号，实现数据在不同速率之间的转换。
在Simulink中，每个模块都有一个离散采样率，用于控制模块的执行和所需资源。
当模型中的信号具有不同的采样率时，Rate Transition Block可以被用来实现这些信号之间的数据流转换，以确保模型正确运行。
Rate Transition Block使用两个主要参数来控制数据流转换：输入采样率和输出采样率。
输入采样率是指进入该块的信号的采样率，而输出采样率是指从该块输出的信号的采样率。
Rate Transition Block根据这些参数，以及一些额外的配置选项，通过插值、减采样或上采样等方式，自动调整信号的采样率，以适应模型中其他模块的要求。
第二部分：Rate Transition Block的使用方法Rate Transition Block的使用非常简单，只需将其拖放到模型中，并连接输入和输出信号即可。
以下是一些常用的步骤：1. 打开Simulink，并创建一个新模型。
2. 在Simulink库浏览器中找到Rate Transition Block，将其拖到模型中。
3. 将输入信号连接到Rate Transition Block的输入端口。
4. 将输出信号从Rate Transition Block的输出端口连接到模型中其他模块的输入端口。
5. 可选地，根据需要配置Rate Transition Block的参数，如输入和输出采样率、插值方法等。
simulink波形误差 -回复
simulink波形误差-回复什么是Simulink波形误差?Simulink是一种非常强大的工具，用于进行多域仿真和模型设计。
在使用Simulink进行系统建模和仿真时，波形误差是一个非常关键的指标。
波形误差指的是实际输出波形与期望输出波形之间的差异。
在本文中，我们将一步一步回答关于Simulink波形误差的问题并讨论如何减小这种误差。
第一部分：什么是波形误差?波形误差是指在系统中，实际输出波形与期望输出波形之间的差异。
波形误差可以通过比较实际信号和期望信号的差异来量化。
这种差异可以由于系统的非线性、延迟、噪声和其他因素引起。
第二部分：Simulink中如何测量波形误差?在Simulink中，我们可以使用误差分析工具箱进行波形误差的测量。
误差分析工具箱提供了几个用于比较两个信号波形的函数。
其中最常用的是"波形比较器（Waveform Comparator）"模块。
这个模块可以将实际输出波形和期望输出波形进行比较，并输出波形误差。
在使用波形比较器之前，我们需要将实际输出波形和期望输出波形导入到Simulink模型中。
为了保证两个波形的时间轴一致，我们可以考虑使用插值算法使它们具有相同的采样率。
一旦两个波形导入到模型中，我们可以将它们作为波形比较器的输入，并获取波形误差。
第三部分：如何减小Simulink波形误差?减小Simulink波形误差需要从多个方面入手。
下面是一些常见的方法。
1. 模型精度提升：在建模过程中，我们可以增加系统的精度，尤其是对于非线性系统。
通过增加模型的复杂程度和准确性，可以减小波形误差。
2. 误差补偿：模型中的传感器和执行器常常会引入误差。
在Simulink中，我们可以使用补偿方法来减小这些误差。
一种常见的方法是使用卡尔曼滤波器进行误差补偿。
3. 参数优化：通过调整模型中的参数，可以进一步减小波形误差。
参数优化可以通过试错法或使用优化算法进行。
4. 模型校准：在实际系统中，模型通常无法完美地描述系统的行为。
simulink foc端电压经过滤波后马鞍波 -回复
simulink foc端电压经过滤波后马鞍波-回复Simulink中的FOC（Field Oriented Control）电压经过滤波后会产生所谓的"马鞍波"现象。
在这篇文章中，我们将一步一步回答相关问题，探讨马鞍波的原因以及如何解决这一问题。
第一部分：FOC电压滤波的背景和意义在FOC控制中，我们希望将直流电机的电压转化为适合的三相交流电压，以实现对电机的精确控制。
滤波器在FOC系统中扮演着至关重要的角色，它可以消除与功率电子器件开关频率相关的高频噪音，从而得到更加平滑的电压输出。
尽管具有滤波功能的设计可以减少电压的波动，但在某些情况下，滤波后的电压可能产生奇异的"马鞍波"现象。
第二部分：马鞍波现象的原因马鞍波现象可被视为FOC电压控制中的一种振荡现象，它可能发生在FOC 系统的转速较低或负载变化较大的情况下。
具体来说，马鞍波是由FOC电流环的共振效应引起的。
这种现象通常在电机的低转速区域或当电机受到大的扰动时变得明显。
第三部分：如何解决马鞍波问题为了解决马鞍波问题，我们可以采取以下一些有效的方法。
1. 使用合适的滤波器参数：选择合适的滤波器参数可以减少马鞍波的发生。
一般来说，较低的滤波截止频率可以减少振荡的可能性，但也可能导致电压响应的滞后。
因此，需要权衡滤波效果和系统响应的要求。
2. 优化控制策略：改进FOC的电流环设计可以减少马鞍波现象的发生。
例如，引入合适的作用量调节方法，如PI调节器或其他高级控制策略，有助于提高系统的稳定性。
3. 考虑电机负载特性：电机负载的动态变化可能导致马鞍波的发生。
通过合理设计负载控制策略或采用负载补偿措施，可以减少马鞍波的产生，并提高系统的稳定性。
第四部分：实例分析和模拟结果为了验证马鞍波现象并进一步探究解决方法的有效性，我们可以进行Simulink仿真。
通过仿真可以模拟FOC电压滤波后的电压响应，以及在不同控制策略下的马鞍波现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二部分:
请教：怎样能查到仿真块的程序？
simulink自带的模块如果不是mask的就查不了
为什么用SUMULINK里to file模块中的数据传不到M文件？需要设置什么？谢谢
是写入.mat中的。
用load命令读入到workspace。
请问如何产生带限白噪声
如果先产生随机数再通过滤波器，请问，滤波器归一化频率如何确定，和采样频率
归一化吗
使用Band-Limited White Noise模块
-------
请教：关于.m文件和simulink模型的仿真速度的问题。
一个控制问题，用.m文件做仿真，运行时间大约15分钟；然后作成simulink 模型，
运行了24小时也没有得到结果。
这是什么原因？simulink就如此慢吗？小弟对simulink不熟，请指教有无加快速度的办法？（accelerate用过了）。
谢谢。
问题不清楚，只能猜一下
simulink是不是有代数环？在command窗口看看
m文件用pcode处理一下
请教：如何在.m文件中实现变量延时？就象simulink中的传输延时模块的功能。
没办法，m文件中只是数值计算，只有调用顺序问题，如果使用差分方程计算，对应
于滞后一些的循环
simulink仿真是有时间基准的
-------
Simulink模型的PreLoadFcn属性在哪里写的呀？谢谢
打开模型文件——file－－model property——callbacks，进行修改即可
存在simulink下的file.mat中的文件结果怎么才能在程序里调用呢？需要什么设置
？filename是pend.mat，为什么用以下的语句打不开呢？
load pend.mat
t=signals(1,;
总是提示：Undefined variable.
你的pend.mat文件中有该变量吗？
为什么我在simulink里仿真得不到较好的单位阶跃图？？五阶传递函数
是不是你阶跃模块的第一个参数没改？是默认的1而不是0
用MATLAB6.5版时，选用simpowersystems库中的Voltage Measurement模块，为何在
每次运行时，都报Data type mismatch错误，而在6.1版时则没有这个问题？
估计你把非电气库的线和电气库连线混用了
我想知道SIMULINK中的延迟模块(就是那个上面显示1/z的模块),它的延迟时间可以
改变吗?比如让它作一个0.001秒的延迟参数应该怎么设?
双击unit delay模块
改sample time
MATLAB里得NOTBOOK是做什么用的？
MATLAB与WORD的连接，只要在命令窗口中输入：notebook -setup 按照提示就可完
成设置
离散的微分在SIMULINK中是哪块？
没有，得自己搭建
在SIMULINK里的FROM FILE模块里读入矩阵为什么总显示错误信息？
我在模块上写读入文件名时信息提示该文件不是矩阵，可明明是矩阵文件呀！
该矩阵文件还应该包括时间信息。
-------------------------------------------------------------------------
-------
用simulink实现的线性滤波器初始条件怎么设？
默认的模块不能设置，到ＳｉｍｕｌｉｎｋＥｘｔｒａｓ里找
请问如何利用simulink中的模块得到三角波（等腰）信号？
用repeat sequence模块，只需定义一个周期的即可
如何在Simulink中做到实时的响应键盘输入？我的意思是就像在VC中那样，按下任
意键后就有一个消息产生通知程序。
我看了帮助，waitforbuttonpress只能在GUI中使用。
而且不能做到实时响应。
Simulink支持回调函数的。
