1、线速的定义
是指网络设备的端口上每秒钟传输的2进制数个数,单位为:
bit per second,即bps。这也就是我们通常会看到的,比如:
a)、通常说的100M的网卡就是说的该网卡的网口线速为100Mbps;
b)、家里面开的宽带,比如电信说的是2M的宽带,说的是给我们开的端口线速度为2Mbps。
注意:电脑上的文件下载速度计算通常是以字节每秒为单位的,即:
byte per second。为了与线速度的bps相区分,通常将其记为Bps。这两个单位很多人都搞不清怎么回事,一个大写,一个小写,其实是两码事。因为1byte=8bit,所以二者是8倍关系,即1Bps=8bps。

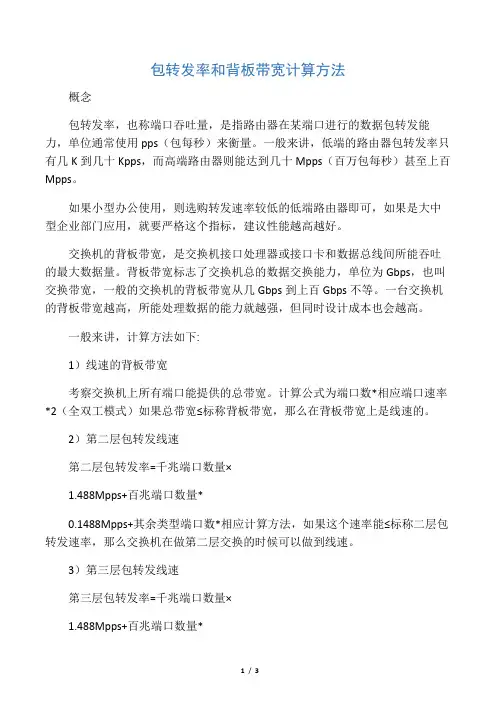

2、包转发率
包转发率的含义是每秒钟内所转发的数据包的个数,即packet per second,记做pps。
这里的数据包packet和字节byte有个对应关系,1packet=64byte。为什么是64呢?这是个定义,网络中1个数据包最小包含64字节。
下面我们计算一下一个1000Mbps的线速端口其最大包转发率。
计算之前还要讲一点,就是我们的数据包在网络上传输不是裸的数据包在传输,而是每个数据包都要加上8byte的帧头和12byte的帧间隙。每传输一个数据包就需要传输64+8+12=84byte。
=1,488,095(pps)≈那1000Mbps线速端口的包转发率=1000,000,000(bps)
84×8(bit)
1.488Mpps。照此算法,可以得出以下常用线速端口的包转发率:

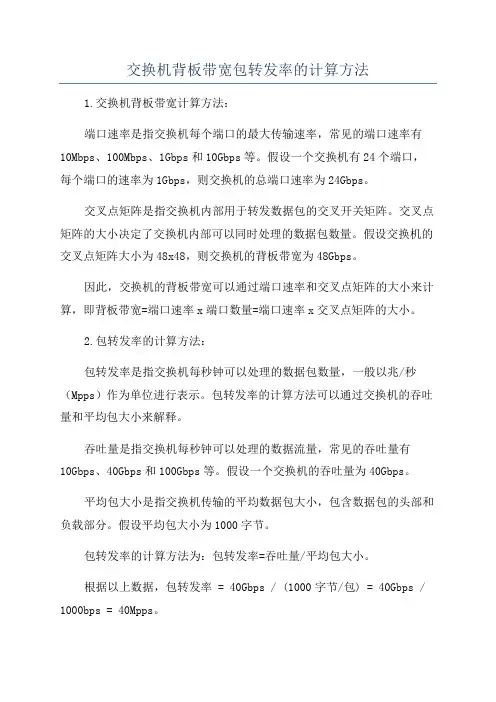

1、背板带宽(也称转发带宽)
背板可以理解为交换机或路由器内部的一条数据总线。设备端口间的数据交换都在总线上传输。好比一条高速公路,连接了若干城市,城市之间的交通流量都需要从该高速公路上通过。那背板带宽就是高速公路的最大无阻塞交通流量(当然我们要假设高速公路上的车辆都是以恒定的最高速度在行驶)。背板带宽是背板的物理属性,其单位为bps,和端口线速的单位一样。
2、整机包转发率(也称吞吐量)
将高速公路所连接的所有城市看做一个交通系统,整机包转发率相当于进出所有城市的交通流量之和。即:该网络设备所有端口的双向(双工)包转发率之和。
整机包转发率是一个极限指标,即网络设备在所有端口满配,并工作在端口的最高线速的情况下的一个指标。
根据以上所讲的内容,我们可以对一些网络设备进行性能评估。
1、理论计算Cisco2950G-48
比如Cisco 2950G-48交换机,具有2个千兆以太网接口和48个百兆以太网接口。那么其背板带宽至少应该是:
(2×1000M+48×100M)×2=13.6Gbps
才能满足该交换机所有端口的无阻塞交换。(为什么要乘以2呢?因为端口都是全双工的,收发都在工作,都在传输数据。)
对应整机包转发率应该是:
13.6(Gbps)
2×
1.488Mpps
1Gbps
=10.1184(Mpps)
(为什么要除以2呢?因为包转发率是一个双工的概念。)
2、解读宣传参数,选择自己合适的产品
理论上将,一台网络设备的端口数量、背板带宽、整机包转发率参数要匹配才能算作合格,但是往往不是这样的。因为高端的网络设备通常采用了模块化设
计,厂家为了使自己的宣传资料看起来更好看,往往夸大了其产品性能。通常厂方的解释是“把每个板卡内部的交换能力也纳入了整机的性能计算”。
因此在选择网络设备时,要根据自己的应用需要,使用设备的终期端口配置为依据,计算背板带宽和包转发率,并留够参数余量,选择自己需要的产品。
