二阶滤波电路
二阶rc滤波电路原理
二阶rc滤波电路原理二阶RC滤波电路是一种常见的滤波电路，可以对电路中的信号进行频率选择性增益或衰减，具有相位平移特性。
它由一个二阶低通或高通滤波器组成，使用电容和电阻元件构成。
该电路可以分为低通滤波器和高通滤波器两种形式。
在低通滤波器中，电容连接到输入信号的端口，而电阻则连接到输出信号的端口；而在高通滤波器中，电阻连接到输入信号的端口，而电容则连接到输出信号的端口。
下面将分别介绍这两种电路的工作原理和特性。
首先，我们来看二阶低通滤波器。
它的电路原理如下：输入信号经过电容C1，与电阻R1并联，然后再经过电容C2和电阻R2，并最终输出滤波后的信号。
电容的作用是通过对高频信号的阻抗来限制高频信号的传输，而电阻的作用是形成RC电路的电压分压，用于捕获和输出滤波后的信号。
该电路的传输函数可以由基本的电流和电压关系推导得到，使用复数域的频率响应函数。
对于低通滤波器，其传输函数为：H(s) = 1 / (R1C1s + 1) * (R2C2s + 1)其中，s是复频域变量，R1和R2是电阻值，C1和C2是电容值，H(s)是频率响应函数。
可以通过调整电阻和电容的数值来控制滤波器的截止频率，从而实现所需的频率筛选效果。
接下来，我们来看二阶高通滤波器。
它的电路原理与低通滤波器类似，只是电容和电阻的连接位置交换了。
输入信号经过电阻R1，与电容C1并联，然后再经过电阻R2和电容C2，并最终输出滤波后的信号。
高通滤波器的作用是通过对低频信号的阻抗来限制低频信号的传输，而电阻的作用是形成RC电路的电压分压，用于捕获和输出滤波后的信号。
高通滤波器的传输函数与低通滤波器相似，也可以由基本的电流和电压关系来推导得到：H(s) = (R1C1s + 1) / (R1C1s + 1) * (R2C2s + 1)同样地，可以通过调整电阻和电容的数值来控制滤波器的截止频率，实现对信号频率的选择性放大或衰减的效果。
无论是低通滤波器还是高通滤波器，二阶RC滤波电路都具有相位平移特性。
二阶高通滤波电路
2011 ~2012学年第 2 学期《高频电子线路》课程设计报告题目：变容二极管直接调频电路的设计专业：电子信息工程班级：姓名：指导教师：电气工程系2012年12月17日1、任务书课题名称变容二极管直接调频电路的设计指导教师（职称）执行时间2012~2013学年第二学期第周学生姓名学号承担任务设计目的1．原理分析及电路图设计2．用相关仿真软件画出电路并对电路进行分析与测试设计要求(1)输入1KHz大小为200Mv的正弦电压（也可以用1KHz的方波）；(2)主振频率为f0大于15MHz；(3）最大频偏△fm= 20KHz。
摘要调频电路具有抗干扰性能强、声音清晰等优点，获得了快速的发展。
主要应用于调频广播、广播电视、通信及遥控。
调频电台的频带通常大约是200～250kHz，其频带宽度是调幅电台的数十倍，便于传送高保真立体声信号。
由于调幅波受到频带宽度的限制，在接收机中存在着通带宽度与干扰的矛盾，因此音频信号的频率局限于30～8000Hz的范围内。
在调频时，可以将音频信号的频率范围扩大至30～15000Hz，使音频信号的频谱分量更为丰富，声音质量大为提高。
变容二极管调频电路是一种常用的直接调频电路，广泛应用于移动通信和自动频率微调系统。
其优点是工作频率高，固有损耗小且线路简单，能获得较大的频偏，其缺点是中心频率稳定度较低。
较之中频调制和倍频方法，这种方法的电路简单、性能良好、副波少、维修方便，是一种较先进的频率调制方案。
本课题载波由LC电容反馈三端振荡器组成主振回路，振荡频率有电路电感和电容决定，当受调制信号控制的变容二极管接入载波振荡器的振荡回路，则振荡频率受调制信号的控制，从而实现调频。
关键字：变容二极管；直接调频；LC振荡电路。
目录第一章设计思路 (1)第二章滤波电路的基本理论 (2)2.1滤波电路的定义 (2)2.2滤波电路的工作原理 (2)2.3滤波电路的种类 (2)2.4滤波电路的主要参数 (3)2.5无源滤波电路和有源滤波电路 (3)2.5.1无源滤波电路 (3)2.5.2 有源滤波电路 (4)2.5.3无源滤波器与有源滤波器的比较 (4)第三章高通滤波电路模块的设计 (6)3.1高通滤波电路与低通滤波电路的联系 (6)3.2压控电压源高通滤波电路 (6)3.3无限增益多路反馈高通滤波电路 (7)第四章二阶高通滤波器电路仿真及系统误差分析 (9)4.1压控电压源二阶高通滤波电路 (9)4.2无限增益多路反馈二阶高通滤波电路 (11)4.3 误差分析 (14)结论 (15)附录一LM324引脚图（管脚图） (16)附录二参考文献 (17)第一章设计思路本设计要求分别用压控电压源和无限增益多路反馈两种方法设计一个二阶高通滤波电路并使其增益u A=5，截止频率c f=100Hz。
简单二阶有源低通滤波器电路及幅频特性
简单二阶有源低通滤波器电路及幅频特性为了使输出电压在高频段以更快的速率下降，以改善滤波效果，再加一节RCo(1)通带增益当f=0时，各电容器可视为开路，通带内的增益为低通滤波环节，称为二阶有源滤波电路。
它比一阶低通滤波器的滤波效果更好二阶LPF的电路图如图6所示，幅频特性曲线如图7所示。
1-(2)二阶低通有源滤波器传递函数根据图8-2.06可以写出丄“盘斗丄〕俯二一礎通常有，联立求解以上三式，可得滤波器的传递函数臥)—九…(3)通带截止频率将s 换成j 3,令3 0 = 2n f o=1/(RC)可得当f=fp时，上式分母的模="丿厶I VoZ与理想的二阶波特图相比，在超过fO以后，幅频特性以-40 dB/dec的速率下降，比一阶的下降快。
但在通带截止频率fp -fO之间幅频特性下降的还不够快。
摘要设计一种压控电压源型二阶有源低通滤波电路，并利用MultisimIO仿真软件对电路的频率特性、特征参量等进行了仿真分析，仿真结果与理论设计一致，为有源滤波器的电路设计提供了EDA手段和依据。
关键词二阶有源低通滤波器；电路设计自动化；仿真分析；MultisimIO滤波器是一种使用信号通过而同时抑制无用频率信号的电子装置，在信息处理、数据传送和抑制干扰等自动控制、通信及其它电子系统中应用广泛。
滤波一般可分为有源滤波和无源滤波，有源滤波可以使幅频特性比较陡峭，而无源滤波设计简单易行，但幅频特性不如有源滤波器，而且体积较大。
从滤波器阶数可分为一阶和高阶，阶数越高，幅频特性越陡峭。
高阶滤波器通常可由一阶和二阶滤波器级联而成。
采用集成运放构成的RC有源滤波器具有输入阻抗高，输出阻抗低，可提供一定增益，截止频率可调等特点。
压控电压源型二阶低通滤波电路是有源滤波电路的重要一种，适合作为多级放大器的级联。
本文根据实际要求设计一种压控电压源型二阶有源低通滤波电路，采用EDA仿真软件Multisim1O对压控电压源型二阶有源低通滤波电路进行仿真分析、调试，从而实现电路的优化设计。
二阶rc滤波电路原理(一)
二阶RC滤波电路原理一、引言二阶RC滤波电路是一种常见的电子滤波器，用于对信号进行滤波和频率响应的调节。
在本文中，我们将深入探讨二阶RC滤波电路的原理及其工作机制。
二、基本概念在开始深入讨论二阶RC滤波电路的原理之前，我们首先需要了解一些基本概念。
RC滤波器是利用电容和电阻的组合来实现对信号的滤波作用。
而二阶滤波器表示它具有两个级联的一阶滤波器，可以提供更加陡峭的滤波特性。
三、一阶RC滤波器为了更好地理解二阶RC滤波电路，我们首先来回顾一下一阶RC滤波器的原理。
一阶RC滤波器由一个电阻和一个电容组成，它可以将输入信号分为低频和高频两部分，并通过不同的通道进行滤波。
当输入信号的频率低于截止频率时，电容对信号的影响较小，大部分信号通过电阻，从而实现对低频信号的传输。
而当输入信号的频率高于截止频率时，电容对信号的影响变大，从而实现对高频信号的滤波。
四、二阶RC滤波器二阶RC滤波器由两个一阶RC滤波器级联而成，可以提供更加陡峭的滤波特性。
它可以通过两个级联的一阶滤波器来实现对信号的更加精细的调节和滤波。
在二阶RC滤波器中，第一个滤波器级联对低频信号进行滤波，而第二个滤波器级联则对高频信号进行滤波，从而实现对输入信号的更加精细的调节和滤波效果。
五、工作原理二阶RC滤波器的工作原理可以通过频率响应来进行解释。
频率响应是指滤波器对不同频率信号的响应程度。
对于二阶RC滤波器，频率响应曲线通常呈现出两个极点的特征，分别对应低频截止频率和高频截止频率。
在低频截止频率以下，信号可以完全通过滤波器，而在高频截止频率以上，信号基本上被滤波器所屏蔽。
而在截止频率附近，信号的传输会出现衰减的情况，呈现出一个带通滤波的效果。
六、总结通过以上的讨论，我们可以看到二阶RC滤波器具有更加陡峭的滤波特性，可以实现对输入信号的更加精细的调节和滤波效果。
它的工作原理主要通过频率响应来解释，频率响应曲线可以直观地显示出滤波器对不同频率信号的响应程度。
二阶有源滤波器传递函数

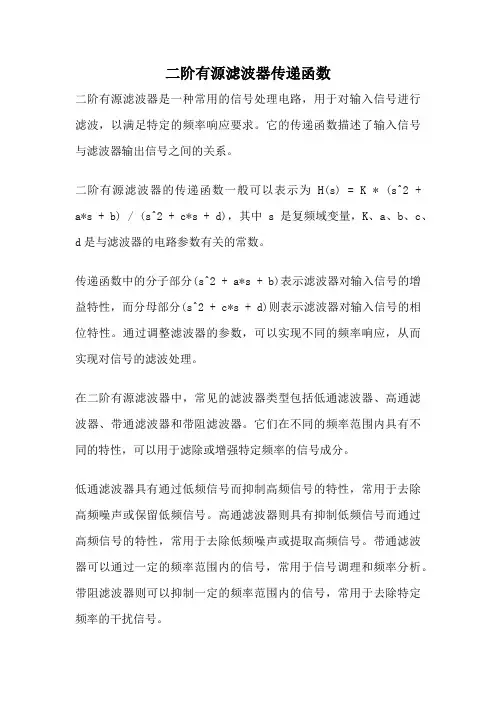

二阶有源滤波器传递函数二阶有源滤波器是一种常用的信号处理电路，用于对输入信号进行滤波，以满足特定的频率响应要求。
它的传递函数描述了输入信号与滤波器输出信号之间的关系。
二阶有源滤波器的传递函数一般可以表示为H(s) = K * (s^2 + a*s + b) / (s^2 + c*s + d)，其中s是复频域变量，K、a、b、c、d是与滤波器的电路参数有关的常数。
传递函数中的分子部分(s^2 + a*s + b)表示滤波器对输入信号的增益特性，而分母部分(s^2 + c*s + d)则表示滤波器对输入信号的相位特性。
通过调整滤波器的参数，可以实现不同的频率响应，从而实现对信号的滤波处理。
在二阶有源滤波器中，常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
它们在不同的频率范围内具有不同的特性，可以用于滤除或增强特定频率的信号成分。
低通滤波器具有通过低频信号而抑制高频信号的特性，常用于去除高频噪声或保留低频信号。
高通滤波器则具有抑制低频信号而通过高频信号的特性，常用于去除低频噪声或提取高频信号。
带通滤波器可以通过一定的频率范围内的信号，常用于信号调理和频率分析。
带阻滤波器则可以抑制一定的频率范围内的信号，常用于去除特定频率的干扰信号。
通过调整二阶有源滤波器的参数，可以改变滤波器的频率响应，从而实现对输入信号的精确滤波。
例如，可以通过调整滤波器的截止频率来控制滤波器的通带范围。
此外，通过调整滤波器的阻尼系数和品质因数等参数，还可以改变滤波器的衰减特性和相位响应。
二阶有源滤波器在实际应用中具有广泛的应用，例如在音频处理、通信系统和仪器仪表等领域。
它可以通过滤波器设计和参数调整来满足不同应用的需求，并实现对输入信号的精确处理。
二阶有源滤波器的传递函数描述了滤波器的输入输出关系，通过调整滤波器的参数可以实现对信号的精确滤波。
不同类型的滤波器可以满足不同的频率响应要求，广泛应用于各个领域。
通过深入理解和应用二阶有源滤波器，可以实现对信号处理的精确控制，提高系统性能和信号质量。
二阶lc滤波电路
二阶lc滤波电路
二阶LC滤波电路通常由两个一阶LC滤波电路组成，可以更好地滤除高频信号。
LC滤波电路是由电感器和电容器组成的电路，通过对不同频率的信号进行阻抗变化来达到滤波的目的。
二阶LC滤波电路通常由两个一阶LC滤波电路组成，每个一阶LC滤波电路都可以对一定频率范围的信号进行滤波。
二阶LC滤波电路可以更好地滤除高频信号，因为它的衰减率更高。
在二阶LC滤波电路中，通常会使用两个电感和两个电容，其中每个电感和电容都与另一个电感和电容串联或并联。
这样，对于不同频率的信号，不同的元件会起作用，从而实现对不同频率信号的滤波。
二阶LC滤波电路的幅频特性通常用幅频响应来表示。
幅频响应是指输入信号的幅度与输出信号的幅度之比与频率的关系。
二阶LC 滤波电路的幅频响应通常是一个带通滤波器，允许一定频率范围内的信号通过，而抑制其他频率的信号。
在实际应用中，二阶LC滤波电路通常用于电源线噪音抑制、高频信号的提取等场合。
需要根据具体的应用场景和要求来选择适当的元件参数和电路结构，以达到最佳的滤波效果。
第四章_滤波电路
第四章 信号滤波目前在一般测控系统中, RC 有源滤波器,特别是由各种形式一阶与二阶有源滤波电路构成的滤波器应用最为广泛.它们的结构简单,调整方便,也易于集成化,实用电路多采用运算放大器作有源器件,几乎没有负载效应,利用这些简单的一阶与二阶电路级联,也很容易实现复杂的高阶传递函数,在信号处理领域得到广泛应用.由于一阶电路比较简单,也可由RC 无源网络实现,性能不够完善,应用不多,所以本节只介绍压控电压源型、无限增益多路反馈型与双二阶环型这三种常用的二阶有源滤波电路。
4.1压控电压源型滤波电路u i )图4.1 压控电压源滤波电路图4.1是压控电压源滤波电路基本结构，点划线框内由运算放大器与电阻R 和0R 构成的同相放大器称为压控电压源，压控电压源也可以由任何增益有限的电压放大器实现，如使用理想运算放大器，压控增益R R /1K 0f +=该电路传递函数为[]24315432121)1()()(H Y Y Y K Y Y Y Y Y Y Y Y K s f f +-+++++=式中51~Y Y ——所在位置元件的复导纳，对于电阻元件i i R Y /1=，对于电容元件)5~1(==i sC Y i i 。
51~Y Y 选用适当电阻Ｒ、电容Ｃ元件，该电路可构成低通、高通与带通三种二阶有源滤波电路．１.低通滤波电路在图4.1中，取1Y 与2Y 为电阻，3Y 与5Y 为电容，4Y =0开路，可构成低通滤波电路，如图4.2a 所示，滤波器的参数为RR 1K K 0f p +==21210C C R R 1=ω22f2110C R K -1R 1R 1C 1+⎪⎪⎭⎫ ⎝⎛+=αω 2．高通滤波电路在图4.1中，取3Y 与5Y 为电阻，1Y 与2Y 为电容，4Y =0开路，可构成高通滤波电路，如图4.2b 所示，该电路相当于图4.2a 低通电路中，电阻R 与电容C 位置互换，滤波参数为RR K K f 0p 1+==21210C C R R 1=ω11f 2120C R K -1C 1C 1R 1+⎪⎪⎭⎫ ⎝⎛+=αωu i )a ）1R )b ）)c ）2R a ）低通滤波电路 b ）高通滤波电路 c ）带通滤波电路图4.2 压控电压源型二阶滤波电路3．带通滤波电路R )图4.3 压控电压源型二阶带阻滤波电路用压控电压源构成的二阶带阻滤波电路也有多种形式，图4.3是一种基于RC 双T 网络的二阶带阻滤波电路，双T 网络必须具有平衡式结构，()()32121321R C C R R C R R ++=，或213R //R R =，213C //C C =。
二阶有源低通滤波器
（3）二阶有源低通滤波器（压控电压源VCVS）
二阶有源低通滤波器电路如图8所示。
它是一种具有正相增益的常用二阶低通滤波器电路，运放和它的两个连接电阻、形成一个电压控制电压源（VCVS）。
运放的增益为，它为滤波器提供了增益。
幅频特性如图9所示，其中截止频率。
图8 二阶有源低通滤波器电路图9 二阶有源低通滤波器幅频特性VCVS滤波器具有元件数量少、输出阻抗低、元件间差值范围小和放大能力比较高等优点。
而且增益值可用电位器微调、进行精确的调整。
VCVS滤波器一般用于品质因数值不高于10的场合。
（4）二阶有源高通滤波器（压控电压源VCVS）
二阶有源高通滤波器电路如图10所示。
滤波器中的运放增益为，也可将开路而短路，让运放构成一个电压跟随器。
幅频特性如图11所示。
其中截止频率。
图10 二阶有源高通滤波器电路图11 二阶有源高通滤波器幅频特性。
二阶滤波电路原理
二阶滤波电路原理在电子电路领域中，滤波器是一种重要的电路元件，用来将特定频率的信号通过而阻断其他频率的信号。
其中，二阶滤波电路是一种常见且有效的滤波器，具有较好的滤波性能和频率响应特性。
二阶滤波电路的基本原理二阶滤波电路是指滤波器中所使用的滤波电路的阶数为2的滤波器。
它主要由两个一阶滤波电路级联而成，常见的形式包括二阶低通滤波器、二阶高通滤波器和二阶带通滤波器。
不同类型的二阶滤波电路在频率响应和滤波特性上有所区别，但基本的原理类似。
二阶滤波电路一般由电容和电感组成，通过合理的组合和连接方式，可以实现对不同频率信号的滤波功能。
在电路理论中，二阶滤波电路常采用差分方程或频域转移函数的方法进行分析和设计，以满足特定的滤波要求。
二阶滤波电路的频率特性二阶滤波电路的频率特性是描述其对不同频率信号响应情况的重要指标。
对于二阶滤波电路而言，存在一个截止频率，当输入信号的频率低于截止频率时，滤波器可以通过该信号；当输入信号的频率高于截止频率时，滤波器则会将该信号衰减或阻断。
截止频率是二阶滤波电路频率特性的关键参数，不同类型的二阶滤波电路在设计时需要根据截止频率进行调整。
同时，在频率特性分析中，还需要考虑二阶滤波电路的通频带宽度、通频带增益、相位响应等指标，以全面评估滤波器的性能。
二阶滤波电路的应用领域二阶滤波电路在电子电路中有着广泛的应用领域，例如音频信号处理、通信系统、功率转换器等。
在音频信号处理中，二阶低通滤波器可以用来去除音频信号中的高频噪声，提高音质；而在通信系统中，二阶带通滤波器则可以用来提取特定频率范围内的信号。
此外，二阶滤波电路还常用于功率转换器中，实现对输出波形的滤波和调节，保证电路的稳定性和效率。
在各种电子设备和系统中，二阶滤波电路都扮演着重要的角色，为信号处理和系统运行提供了可靠的支持。
总结二阶滤波电路作为一种常见的滤波器，在电子电路领域具有重要意义。
通过对电容和电感的合理组合，二阶滤波电路可以实现有效的信号滤波功能，广泛应用于各种电子设备和系统中。
二阶滤波电路
二阶滤波电路
二阶滤波电路是指电路中采用了二阶滤波器的电路。
滤波器是一种电路，可以通过选择不同的频率来滤除或放大信号中的特定频率。
二阶滤波器比一阶滤波器具有更 steprage 和更陡峭的频率响应特性。
二阶滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等不同类型。
在低通滤波器中，只有低于截止频率的频率信号得以通过，高于截止频率的频率信号被滤除。
高通滤波器则相反，只有高于截止频率的频率信号得以通过，低于截止频率的频率信号被滤除。
带通滤波器是同时允许位于截止频率之间的信号通过，而滤除较高或较低频率的信号。
带阻滤波器则是相反，滤除位于截止频率之间的信号，而允许较高或较低频率的信号通过。
二阶滤波电路可以采用被动元件（如电阻、电容和电感）或主动元件（如运放）来构成。
其中最常见的是采用运放作为放大器和滤波器的主要元件。
通过合理选择电阻、电容和电感的数值，可以实现不同类型的二阶滤波器。
在实际应用中，二阶滤波电路常常用于音频信号处理、通信系统等领域。
由于其频率响应特性较好，能够更精确地滤除或放大特定频率的信号，因此广泛应用于各种电子设备中。
二阶低通滤波电路 谐振频率和截止频率
二阶低通滤波电路是一种常见的电路结构，用于去除输入信号中高于特定频率的成分，从而实现信号的滤波效果。
在这篇文章中，我将从简到繁地探讨二阶低通滤波电路的工作原理、谐振频率和截止频率，以及对于电路设计和应用的个人观点和理解。
1. 二阶低通滤波电路的工作原理二阶低通滤波电路由电容和电感组成，其工作原理基于信号在电容和电感之间的交换。
当输入信号的频率较低时，电感对信号的阻抗较小，信号能够通过电感并输出；而当输入信号的频率较高时，电感对信号的阻抗增大，信号被滤除。
通过这种方式，二阶低通滤波电路可以有效地去除高频噪声，保留低频信号。
2. 谐振频率和截止频率谐振频率和截止频率是二阶低通滤波电路中两个重要的参数。
谐振频率是指当电路达到最大振幅时的频率，而截止频率则是指电路开始对信号进行滤波的频率。
在二阶低通滤波电路中，谐振频率和截止频率之间存在着一定的关系。
当输入信号的频率接近或等于谐振频率时，电路会出现明显的共振现象，而当输入信号的频率超过截止频率时，电路将开始对信号进行滤波。
了解谐振频率和截止频率对于设计和使用二阶低通滤波电路至关重要。
3. 个人观点和理解作为一种常见的电路结构，二阶低通滤波电路在现代电子领域中有着广泛的应用。
在实际应用中，我们需要根据具体的信号特性和滤波需求来选择合适的谐振频率和截止频率，以达到最佳的滤波效果。
合理设计电容和电感的数值，结合合适的电路拓扑，也是保证二阶低通滤波电路性能稳定和可靠运行的关键。
总结：通过本文的介绍，我们对二阶低通滤波电路的工作原理、谐振频率和截止频率有了一定的了解。
在实际应用中，我们需要综合考虑电路参数的选择、信号特性和滤波要求，才能设计出性能优良的二阶低通滤波电路。
在知识网站上进行讨论，有助于阅读和技术交流的广度和深度。
二阶低通滤波电路是一种常见的电路结构，被广泛应用于通信、音频处理、控制系统等各个领域。
它通过对输入信号进行频率选择性的抑制，能够有效地去除高频噪声，保留低频信号，从而实现信号的滤波效果。
有源二阶低通滤波器工作原理
有源二阶低通滤波器工作原理
有源二阶低通滤波器是一种常用的电路，其主要作用是对输入信号进行滤波，只保留低于一定频率的信号，而抑制高于该频率的信号。
该电路由一个运算放大器和一些电阻、电容等元件组成，其工作原理如下：
当输入信号通过电容C1进入滤波电路时，电容C2起到了耦合的作用，将输出信号回馈给运算放大器的负输入端，形成了一个反馈回路。
在这个反馈回路中，R2和C2组成了一个带通滤波器，其截止频率为f1=1/(2πR2C2)。
如果输入信号的频率较低，即小于f1，则其可以通过带通滤波器，经过放大后输出。
而如果输入信号的频率较高，则其会被带通滤波器抑制，无法通过回路，也就无法输出。
此外，R1和C1组成了另一个滤波电路，其截止频率为f2=1/(2πR1C1)。
该滤波器主要起到了防止输入信号过大的作用，以保护运算放大器。
总的来说，有源二阶低通滤波器可以用于实现音频信号的去噪、信号增强等功能。
其中，截止频率的选择需要根据具体应用场景进行调整，以达到最佳效果。
- 1 -。
有源二阶低通滤波器工作原理
有源二阶低通滤波器工作原理
有源二阶低通滤波器是一种电子电路，通常由一个运放、电容器和电阻器组成。
其主要作用是将输入信号中高于截止频率的部分滤除，只保留低于截止频率的部分。
它的工作原理基于运放的反馈放大作用，通过调整电容器和电阻器的阻抗比，将信号频率进行滤波。
当输入信号通过输入电容器后，运放的反馈回路会将一部分信号再次输入到输入电容器形成相互补偿的作用，从而限制输出信号的频率范围。
以下是有源二阶低通滤波器的一些关键参考内容：
1. 截止频率：有源二阶低通滤波器的截止频率取决于输入电容器和输出电容器以及电阻器的阻值和阻抗比，一般可以通过调整这些参数来控制截止频率。
2. 放大倍数：滤波器放大倍数的大小也可以通过调整运放的增益来控制，通常情况下，增益越高，滤波器的放大倍数也越高。
3. 电容器类型：在选择电容器的类型和值时需要注意，不同的电容器会对滤波器的性能产生不同的影响，例如铝电解电容器具有较大的电感和电阻，会对滤波器的性能产生负面影响。
4. 运放选择：有源二阶低通滤波器中使用的运放可以是单个运放也可以是双电源运放，双电源运放在设计中可以提高滤波器的性能。
5. 滤波器的稳定性：滤波器的稳定性是设计时需要考虑到的因素之一，在电源电压或温度变化时，滤波器的性能可能会发生变化，需要选择较为稳定的元器件来保证滤波器的稳定性。
二阶低通滤波器电路设计
目录摘要 (Ⅰ)1 理论学习 (1)1.1 PROTEL DXP2004简介 (1)1.2使用PROTEL设计电路 (2)1.3 滤波的概念 (4)2 电路设计 (5)3 电路仿真结果 (6)3.1 仿真电路图 (6)3.2 输入Vi和输出Vo波形 (6)3.3 幅频特性曲线 (7)4 生成网络表 (8)5 制作PCB (10)5.1 调整Room区域 (10)5.2 排列元器件 (10)5.3 绘制电路板电气边界 (10)5.4 PCB成图 (11)6 元器件清单 (11)心得体会 (12)参考文献 (13)1 理论学习1.1 PROTEL DXP2004简介Altium公司作为EDA领域里的一个领先公司，在原来Protel 99SE的基础上，应用最先进的软件设计方法，率先推出了一款基于Windows2000和Windows XP操作系统的EDA设计软件Protel DXP。
Protel DXP在前版本的基础上增加了许多新的功能。
新的可定制设计环境功能包括双显示器支持，可固定、浮动以及弹出面板，强大的过滤和对象定位功能及增强的用户界面等。
Protel DXP是第一个将所有设计工具集于一身的板级设计系统，电子设计者从最初的项目模块规划到最终形成生产数据都可以按照自己的设计方式实现。
Protel DXP运行在优化的设计浏览器平台上，并且具备当今所有先进的设计特点，能够处理各种复杂的PCB设计过程。
通过设计输入仿真、PCB绘制编辑、拓扑自动布线、信号完整性分析和设计输出等技术融合，Protel DXP提供了全面的设计解决方案。
Protel DXP2004是Altium公司于2004年推出的最新版本的电路设计软件，该软件能实现从概念设计，顶层设计直到输出生产数据以及这之间的所有分析验证和设计数据的管理。
当前比较流行的Protel 98、Protel 99 SE，就是它的前期版本。
Protel DXP 2004已不是单纯的PCB（印制电路板）设计工具，而是由多个模块组成的系统工具，分别是SCH（原理图）设计、SCH（原理图）仿真、PCB（印制电路板）设计、Auto Router（自动布线器）和FPGA设计等，覆盖了以PCB为核心的整个物理设计。
二阶rlc串并联电路滤波器状态判断方法
二阶rlc串并联电路滤波器状态判断方法
二阶RLC串并联电路滤波器是一种常见的电子滤波器，其主要作用是对电路中的信号进行滤波处理，从而去除噪声干扰，使信号更加纯净。
在使用二阶RLC串并联电路滤波器时，需要对其状态进行判断，以确保电路的正常运行。
二阶RLC串并联电路滤波器的状态判断方法主要包括以下几个方面：
1. 频率响应曲线：通过绘制二阶RLC串并联电路滤波器的频率响应曲线，可以清楚地了解该电路的工作状态。
当频率响应曲线出现拐点时，即可确定该电路的截止频率。
2. 相位响应曲线：相位响应曲线也是判断二阶RLC串并联电路滤波器状态的重要指标之一。
当相位响应曲线出现急剧变化时，表明该电路存在相位失真现象。
3. 电流和电压波形：通过观察二阶RLC串并联电路滤波器的电流和电压波形，可以判断电路是否存在振荡或谐振现象。
4. 电阻和电容值：电阻和电容值是二阶RLC串并联电路滤波器的重要参数，其值的选择直接影响电路的滤波效果。
因此，通过检查电阻和电容值是否符合设计要求，可以判断电路的状态是否正常。
总之，二阶RLC串并联电路滤波器状态判断方法是多种多样的，需要综合考虑各种指标，以确保电路的正常运行。
在实际应用中，应选择合适的方法进行状态判断，并及时调整电路参数，以满足滤波要求。
二阶有源滤波电路的设计
二阶有源滤波电路的设计摘要：二阶有源滤波器在信号处理电路中有着广泛的应用，是模拟电路的重要组成部分，同时也成为全国大学生电子设计竞赛的综合测评题的一个基本电路。
本文对二阶无限增益多路负反馈低通滤波电路和带通滤波电路进行了分析，并讨论了牙关滤波器有设计方法。
本文还根据电赛综合测评题中的一些滤波电路进行设计，并经Multisim仿真验证及分析实验，以获得良好的滤波效果。
关键词：有源滤波电路；截止频率；品质因数；电路设计中图分类号：TN713+.8 文献标识码：A 文章编号：0引言对于信号的频率具有选择性的电路称为滤波电路，滤波电路的功能是使特定频率范围内的信号通过，而阻止其他频率信号通过。
作为信号处理的重要部件，有源滤波器在模拟电子电路设计与实践中有很广泛的运用，特别是二阶有源滤波器。
在模拟信号处理电路或信号调理中，二阶有源滤波器有着极其重要的地位，也是模拟电路中的一个基本电路[1]。
正是因为二阶有源滤波器在模拟电子电路中同时有着如此重要的作用，如何设计并制作一个有源滤波器引起很多人的关注，不少文献对有源滤波器进行了研究和分析[2][3][4]。
随着电子技术的发展，模拟电子技术在现代电子技术中的作用越来越引起有识之士的重视。
全国高校电子类专业中有极高地位的大学生电子设计竞赛主要是在大学生中培养和发现电子系统设计与实践方面的优秀人才。
为了促使大学生更好地掌握模拟电子电路的基本技术，2011年开始实施关于模拟电子技术基本电路的综合测评。
在每届电子设计竞赛的综合测评中必有关于有源滤波器设计的内容，这也从一个侧面证明了有源滤波器设计的重要性。
本文在对信号分析的基础上，根据预设的条件和要求，对有源二阶滤波电路进行分析和设计，通过Multisim仿真软件进行仿真，验证设计的可实现性，并通过对实际电路中的调试，显示良好的滤波特性。
1 有源二阶滤波电路一般我们希望滤波器具有理想的频率响应特性，即在通带内信号能正常通过，一旦信号频率到了通带外就进入阻带，信号就完全不能通过。
二阶RC低通滤波电路设计
二阶RC低通滤波电路设计
学生：王亮
指导教师：崔红玲
低通滤波电路和高通滤波电路的一个重要指标是转折频率，转折频率是输出由最大值下降到0.707或下降到3dB时所对应的频率。
对于如图所示的二阶低通滤波电路，令|H(jω)|= 1/(√2)=0.707,可得到以下方程
(1-ωc~2R~2C~2)~2+9ωc~2R~2C~2=2
求解得到：
ωc=1/2.6724RC=0.3742/Γ
一、实验目的和实验要求
1．实验目的：
1、学习RC有源滤波器的设计方法；
2、由滤波器设计指标计算电路元件参数；
3、设计二阶RC有源滤波器低通)；
4、掌握有源滤波器的测试方法；
5、测量有源滤波器的幅频特性。
2.实验要求
1、设计二阶低通滤波电路，计算电路元件参数；
2、转折频率f=29070029HZ。
二．电路原理及设计方案
1. 试验器件
由上知RC=1/2.6724ωc=2*10~（-9）.所以，R=1000Ω，C=2pF.
2. 电路图设计
3．分析结果
1.当角频率等于转折角频率是，如图所示知该网络移向的角度为
-52.55度
2.角频率越大时，电压转移比几乎为零
3.角频率远远小于转折角频率是，电压转移比几乎为1
结论：由此可知，该网络具有低通滤波特性。
电工七班王亮
学号2012029070029。
二阶rc滤波电路
二阶RC滤波电路是一种常见的滤波电路，它通过在信号通路中加入RC元件（电阻和电容）来滤除信号中的噪声和干扰。
下面我将用1500字回答关于二阶RC滤波电路的问题。
1. 什么是二阶RC滤波电路？二阶RC滤波电路是一种利用电阻（R）和电容（C）组成的滤波电路，具有二阶滤波特性。
它通常用于滤除信号中的噪声和干扰，提高信号质量。
2. 二阶RC滤波电路的工作原理是什么？二阶RC滤波电路的工作原理是利用电容的储能和充放电特性，以及电阻的分压作用，对信号进行滤波处理。
当信号通过电阻R时，一部分信号能量被消耗掉，另一部分信号能量通过电容C进行储能，形成滤波效果。
当电容充好电后，信号将继续通过电阻R，但此时由于电容已经储能，信号中的高频噪声被抑制，只剩下低频信号通过电容继续向前传输。
这种滤波过程不断重复，从而实现二阶滤波效果。
3. 二阶RC滤波电路的特点是什么？二阶RC滤波电路具有以下特点：* 具有良好的频率响应特性，能够有效地滤除高频噪声和干扰，提高信号质量。
* 可以通过调整电阻和电容的值来改变滤波器的滤波特性，适应不同的应用需求。
* 电路简单，成本较低，易于实现。
* 可能会引入一定的延迟，影响实时性要求较高的应用。
4. 如何选择二阶RC滤波电路中的电阻和电容值？选择二阶RC滤波电路中的电阻和电容值时，需要根据具体的信号频率、系统要求和应用场景进行综合考虑。
一般来说，可以通过试验或参考相关经验数据来确定合适的值。
* 电阻值：一般建议选择具有较大阻值（如几百千欧到几百兆欧）的电阻，以减少对信号的损耗和避免对其他电路的影响。
同时，需要根据具体的信号频率和系统要求选择合适的金属膜电阻或水泥电阻等类型。
* 电容值：通常选择具有较大电容量（如几百微法到几百微法拉）的电容，以获得较好的滤波效果。
可以选择电解电容或固态电容等类型，具体根据系统要求和应用场景选择。
5. 二阶RC滤波电路的应用场景有哪些？二阶RC滤波电路广泛应用于各种电子设备中，如通信设备、音频设备、仪器仪表、控制系统的信号调理等场景中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 f0 = 2π C1C2 R2 Rf
Rf C1 Avp = − Q = (R1 ∥R2 ∥ Rf ) R2 Rf C2 R1
有源高通滤波器
3.频率响应 频率响应
由传递函数可以写出频率响应的表达式 Avp & = Av f 2 f 1 − ( ) + j(3 - Avp ) f0 f0 当 f = f 0 时，上式可以化简为 Avp & Av ( f = f0 ) = j(3 - Avp ) 定义有源滤波器的品质因数Q值为 定义有源滤波器的品质因数 值为 f = f 0 时的 电压放大倍数的模与通带增益之比
1 1 ∥(R + ) sC1 sC2 VN (s ) = Vi ( s ) 1 1 ∥(R + )] R +[ sC1 sC2
通常有C1=C2=C，联立求解以上三式，可得 滤波器的传递函数 Avp VO (s ) Av (s ) = = VI (s ) 1 + 3sCR + (sCR )2
(3)通带截止频率
一阶有源滤波器
电路特点是电路简单，阻 带衰减太慢，选择性较差。
1.通带增益 1.通带增益
当 f = 0时，电容视为开路，通 带内的增益为 R
A0 = AVF = 1 +
•
f
1 ∴V P ( s ) = Vi ( s ) 1 + SRC 2.传递函数 传递函数 A0 V0 ( s ) 1 = A( s ) = = AVF Vi ( s ) 1 + SRC 1 + S
2.同相比例放大器 同相比例放大器
ui ~
测量u0=？，计算Auf = u0/ui 。
3.跟随器 跟随器
ui ~
测量u0 =？，计算Auf = u0/ui 。
4.微分电路 微分电路
┑ ui ┌┑
观察 u0 的输出波形。
有 源 滤 波 电路
滤波器的用途 滤波器是一种能使有用信号通过，滤除信号中无 用频率，即抑制无用信号的电子装置。 例如，有一个较低频率的信号，其中包含一些较高 频率成分的干扰。
有源滤波电路的分类
有源滤波器实际上是一种具有特定频率响应的 放大器。它是在运算放大器的基础上增加一些R 放大器。它是在运算放大器的基础上增加一些 、 C等无源元件而构成的。 等无源元件而构成的。 等无源元件而构成的 低通滤波器（ 低通滤波器（LPF） ） 高通滤波器（ 高通滤波器（HPF） ） 带通滤波器（ 带通滤波器（BPF） ） 带阻滤波器（ 带阻滤波器（BEF） ）
2.二阶压控型LPF的传递函数 2.二阶压控型LPF的传递函数 二阶压控型LPF
Vo ( s ) = AvpV( + ) ( s ) 1 V( + ) ( s ) = V N ( s ) 1 + sCR
N节点的电流方程： 节点的电流方程： 节点的电流方程
VN ( s ) − V(+) ( s ) Vi ( s ) − VN ( s ) − [VN ( s ) − Vo ( s )]sC − =0 R R
例1: 要求二阶压控型LPF的f 0 = 400 Hz, Q值为0.7， 试求电路中的电阻、电容值。 解：根据f 0 ，选取C再求R。 1. C的容量不易超过1μF 。 因大容量的电容器体积大， 价格高，应尽量避免使用。 取 C = 0.1μF , 1 k Ω < R < 1 M Ω,
1 1 f0 = = = 400Hz −6 2π RC 2π × 0.1× 10 R 计算出 R = 3979 Ω ，取 R = 3.9 k Ω
ωn
V0 ( jω ) A0 A( jω ) = = Vi ( jω ) 1 + j ( ω )
ωn
A( jω ) =
V0 ( jω ) Vi ( jω )
=
A0
ω 2 1+ ( ) ωn
一阶LPF的幅频特性曲线
简单二阶低通有源滤波器
为了使输出电压在高频段以更快的速率下降，以改 善滤波效果，再加一节RC低通滤波环节，称为二阶 有源滤波电路。它比一阶低通滤波器的滤波效果更好。
联立求解以上三式，可得 联立求解以上三式，可得LPF的传递函数 的传递函数 Avp Vo (s ) Av (s ) = = Vi (s ) 1 + (3 − Avp ) sCR + (sCR )2 上式表明，该滤波器的通带增益应小于3， 才 上式表明， 该滤波器的通带增益应小于3 能保障电路稳定工作。 能保障电路稳定工作。
(1)通带增益
Rf Avp = 1 + R1
(2)传递函数
Av ( s ) = ( sCR ) 2 Avp 1 + (3 − Avp ) sCR + ( sCR ) 2
二阶压控型HPF
(3)频率响应 1 1 ，Q = , 则可得出频响表达式 令f 0 = 2π CR 3 − Avp Avp & Av = 由此绘出的频率响应特性曲线 f0 2 1 f0 1− ( ) + j ( ) f Q f
1 Q= 3 - Avp
& Av
( f = f0 )
= QAvp
1 Q= 3 − Avp
& Av ( f
= f ) 0
= QAvp
以上两式表明，当 2 < Avp < 3 时，Q>1，在 f = f 0 处的电压增益将大于 Avp ，幅频特性在
f = f 0 处将抬高。
当 Avp ≥3时，Q =∞，有源滤波器自激。由 于将 接到输出端，等于在高频端给LPF加了 C1 一点正反馈，所以在高频端的放大倍数有所抬 高，甚至可能引起自激。
二阶反相型低通有源滤波器
二阶反相型LPF是在反相比例积分器的输入端再 加一节RC低通电路而构成。
反相型二阶LFP
改进型反馈反相二阶LFP
−1 VN ( s ) 由图 Vo ( s ) = sC 2 R2
N节点的电流方程
− Rf / R1 传递函数为 Av (s ) = 1 1 1 1 + sC2 R2 Rf ( + + ) + s 2C1C2 R2 Rf R1 R2 Rf Ap v & 频率响应为 A= v f 2 1 f 1−( ) + j 以上各式中 f0 Q f0RC• Nhomakorabea•
R1
电
数 (传递函数)为
+. Vi -
R C特
ωn
& Vo 1 1 AV = = & 1 + jω RC = 1 + SRC Vi • • 1 ∴V 0 = Vi 1 + SRC
+. ω n = 1 /( RC )， Vo -
3.幅频响应 幅频响应
V0 ( s ) A0 A( s ) = = Vi ( s ) 1 + S
二阶LPF
二阶LPF的幅频特性曲线
（1）通带增益
或频率很低时， 当 f = 0, 或频率很低时，各 电容视为开路， 电容视为开路 ， 通带内的增 益为 Rf Avp = 1 + R1
（2）传递函数
Vo ( s ) = AvpV( + ) ( s ) 1 V( + ) ( s ) = VN ( s ) 1 + sC 2 R
∴ R1 = 5.51× R = 5.51× 3.9 k Ω = 21.5 k Ω Rf = 3.14 × R = 3.14 × 3.9 k Ω = 12.2 k Ω
实验八 运算放大器在信号方面的应用
调零电路 调整RW使输出为零。
1.反相比例放大器 反相比例放大器
ui ~
测量u0=？，计算Auf = u0/ui 。
下降快。 下降快。但在通带截止频率 f p → f 0之间幅频 特性下降的还不够快。 特性下降的还不够快。
二阶压控型低通滤波器
二阶压控型低通有源滤波器中的一个电容器C1原来是接 地的，现在改接到输出端。显然C1的改接不影响通带增益。
二阶压控型LPF 二阶压控型
二阶压控型LPF的幅频特性 的幅频特性 二阶压控型
结论：当 f << f 0 时， 幅频特性曲线的斜率 为+40 dB/dec； 当 Avp ≥3时，电 路自激。
二阶压控型HPF 频率响应
有源带通滤波器(BPF) 和带阻滤波器(BEF)
二阶压控型BPF
二阶压控型BEF
带通滤波器是由低通RC环节和高通RC环节组合而成的。要将 高通的下限截止频率设置的小于低通的上限截止频率。反之则为 带阻滤波器。 要想获得好的滤波特性，一般需要较高的阶数。滤波器的设计 计算十分麻烦，需要时可借助于工程计算曲线和有关计算机辅助 设计软件。
低通滤波器的主要技术指标 （1）通带增益Avp
通带增益是指滤波器在通频带内的电压放大 倍数， 性能良好的LPF通带内的幅频特性曲线 倍数 ， 性能良好的 通带内的幅频特性曲线 是平坦的，阻带内的电压放大倍数基本为零。 是平坦的，阻带内的电压放大倍数基本为零。
（2）通带截止频率fp
其定义与放大电路的上限截止频率相同。 其定义与放大电路的上限截止频率相同 。 通带与阻带之间称为过渡带， 过渡带越窄， 通带与阻带之间称为过渡带 ， 过渡带越窄 ， 说 明滤波器的选择性越好。 明滤波器的选择性越好。
将s换成 jω，令 ω 0 = 2πf 0 = 1 / RC ,可得 当 f = f p 时，上式分母的模 解得截止频率
& Av =
Avp f 2 f 1 − ( ) + j3 f0 f0
1− (
