UL线材介绍
ul线缆的用途及型号分类
ul线缆的用途及型号分类一、引言UL线缆是一种符合UL（Underwriters Laboratories）标准的电线电缆产品。
UL是美国著名的独立第三方检测和认证机构，其标准被广泛应用于电线电缆、电气设备等领域。
本文将介绍UL线缆的用途及型号分类。
二、UL线缆的用途1. 家庭和办公室配电UL线缆广泛应用于家庭和办公室的配电系统中。
例如，UL电源线缆可以连接电视、电脑、音响等电器设备，为其提供稳定可靠的电力供应。
此外，UL线缆还可以用于室内照明系统和墙壁插座等电气设备的连接。
2. 工业自动化在工业自动化领域，UL线缆被广泛用于机器人、传感器、PLC（可编程逻辑控制器）等设备的连接。
这些设备通常需要传输高速、高频率的信号，UL线缆能够提供稳定的信号传输性能，确保设备的正常运行。
3. 交通运输UL线缆在交通运输领域也有重要的应用。
例如，汽车内部的电气系统需要使用UL线缆进行连接，包括车载音响、导航系统、车窗控制等。
此外，UL线缆还可以用于城市轨道交通系统、高速铁路等交通设施的电力传输。
4. 太阳能发电随着太阳能发电技术的发展，UL线缆在太阳能发电系统中的应用也越来越广泛。
太阳能发电系统需要将太阳能转化为电能，并将其输送到电网或储能设备中。
UL线缆的高耐候性和耐火性能使其成为太阳能发电系统的理想选择。
三、UL线缆的型号分类根据不同的应用需求和技术要求，UL线缆可以分为多种型号。
以下是常见的几种UL线缆型号分类：1. UL1007线缆UL1007线缆是一种常用的通用型UL线缆，其额定电压为300V，适用于家电、电子设备等低压场合。
UL1007线缆的导体由多股细铜线组成，绝缘层采用PVC材料，具有良好的耐磨性和耐老化性能。
2. UL2464线缆UL2464线缆是一种多芯双绞UL线缆，常用于计算机、通信设备等领域。
该线缆的电压等级为300V，内部由多根铜丝组成的绞线对相互绝缘，有效减少电磁干扰，提供稳定的信号传输。
ul线材标准规格对照表
ul线材标准规格对照表ul线材标准规格对照表主要是为了方便用户在使用ul线材时能够准确地了解不同规格的线材的特点和用途。
ul线材是一种广泛应用于电气设备和电子产品中的线材，具有耐高温、耐磨损、耐腐蚀等特点，因此在不同的场合中都有着重要的作用。
为了满足不同场合的需求，ul线材的规格也是多种多样的，用户在选购时需要根据具体的使用要求来选择合适的规格。
下面将为大家介绍一些常见的ul线材规格及其对照表，希望能够帮助大家更好地了解和选择ul线材。
1. ul1007线材。
ul1007线材是一种通用性较强的线材，常用于内部布线、连接电路板和其他低压电气设备中。
其额定电压为300V，适用于温度在80℃以下的环境。
ul1007线材的导体采用多股铜线，绝缘层采用PVC材料，具有良好的耐磨损和耐油性能。
在选择ul1007线材时，用户需要根据具体的电气设备要求来确定导线截面积和线材长度。
2. ul1015线材。
ul1015线材是一种常用的通用性较强的线材，其额定电压为600V，适用于温度在105℃以下的环境。
ul1015线材的导体采用多股铜线，绝缘层采用PVC材料，具有良好的耐磨损和耐油性能。
ul1015线材常用于内部布线、连接电路板和其他低压电气设备中，用户在选择时需要根据具体的电气设备要求来确定导线截面积和线材长度。
3. ul1061线材。
ul1061线材是一种额定电压为300V的线材，适用于温度在80℃以下的环境。
ul1061线材的导体采用多股铜线，绝缘层采用PVC材料，具有良好的耐磨损和耐油性能。
ul1061线材常用于内部布线、连接电路板和其他低压电气设备中，用户在选择时需要根据具体的电气设备要求来确定导线截面积和线材长度。
4. ul1569线材。
ul1569线材是一种额定电压为300V的线材，适用于温度在105℃以下的环境。
ul1569线材的导体采用多股铜线，绝缘层采用PVC材料，具有良好的耐磨损和耐油性能。

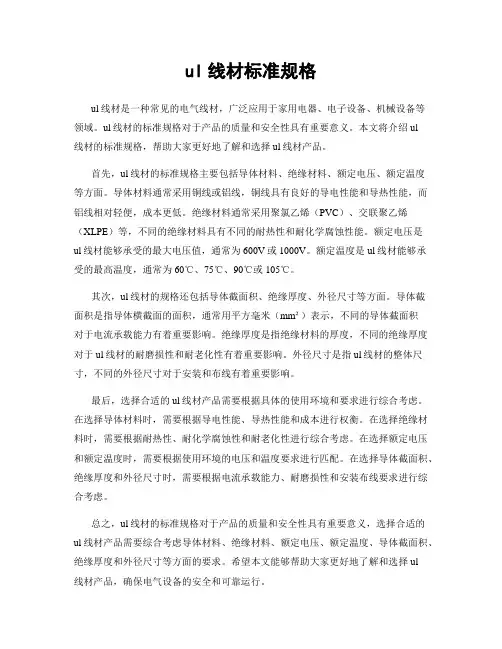

ul线材标准规格
ul线材标准规格ul线材是一种常见的电气线材，广泛应用于家用电器、电子设备、机械设备等领域。
ul线材的标准规格对于产品的质量和安全性具有重要意义。
本文将介绍ul线材的标准规格，帮助大家更好地了解和选择ul线材产品。
首先，ul线材的标准规格主要包括导体材料、绝缘材料、额定电压、额定温度等方面。
导体材料通常采用铜线或铝线，铜线具有良好的导电性能和导热性能，而铝线相对轻便，成本更低。
绝缘材料通常采用聚氯乙烯（PVC）、交联聚乙烯（XLPE）等，不同的绝缘材料具有不同的耐热性和耐化学腐蚀性能。
额定电压是ul线材能够承受的最大电压值，通常为600V或1000V。
额定温度是ul线材能够承受的最高温度，通常为60℃、75℃、90℃或105℃。
其次，ul线材的规格还包括导体截面积、绝缘厚度、外径尺寸等方面。
导体截面积是指导体横截面的面积，通常用平方毫米（mm²）表示，不同的导体截面积对于电流承载能力有着重要影响。
绝缘厚度是指绝缘材料的厚度，不同的绝缘厚度对于ul线材的耐磨损性和耐老化性有着重要影响。
外径尺寸是指ul线材的整体尺寸，不同的外径尺寸对于安装和布线有着重要影响。
最后，选择合适的ul线材产品需要根据具体的使用环境和要求进行综合考虑。
在选择导体材料时，需要根据导电性能、导热性能和成本进行权衡。
在选择绝缘材料时，需要根据耐热性、耐化学腐蚀性和耐老化性进行综合考虑。
在选择额定电压和额定温度时，需要根据使用环境的电压和温度要求进行匹配。
在选择导体截面积、绝缘厚度和外径尺寸时，需要根据电流承载能力、耐磨损性和安装布线要求进行综合考虑。
总之，ul线材的标准规格对于产品的质量和安全性具有重要意义，选择合适的ul线材产品需要综合考虑导体材料、绝缘材料、额定电压、额定温度、导体截面积、绝缘厚度和外径尺寸等方面的要求。
希望本文能够帮助大家更好地了解和选择ul线材产品，确保电气设备的安全和可靠运行。
UL电线电缆常用材料介绍
UL电线电缆常用材料介绍一．导体材料1．裸铜线：Bare copper.简称BC。
比重8.89,耐热150℃(M AX),导电率98%,抗张275mpa(max),伸长率15%(min).不含任何其它金属合金或镀层的纯铜导体.AD:单根裸铜线 AS:绞合裸铜线2．镀锡铜线:Tin-Coated copper.简称TC。
耐热150℃(MAX)，导电率94%，抗张275mpa(max) ,伸长率10%(min).铜表面上镀一层锡，防止铜导体氧化或微酸腐蚀（硫酸，醋酸）并增加焊接性。
TC：TOP-Coating,先绞后镀（裸铜先绞合，再在表面镀一层镀）优点：容易镀锡，成本低。
缺点：绞线较容易松开OS-1：Over-Coating,先镀后绞再镀，单根铜镀锡后再绞合，表面再镀锡。
优点：绞线不容易松开。
缺点：镀锡较困难易有锡渣，成本较高。
3．铜包钢：（CCS）Copper.clad.steel,又称CP，中心为铜表面被覆上一层铜，常用于同轴电缆。
特性：导体电阻较高，刚性强，不易管曲变形，抗张强度785Mpa(max),伸长条1%，耐热温度150℃(MAX)，导电率39.2%.铜色钢规格一般以铜线OD及导电率来分.4．铜箔丝(Tinsel wire):硬铜线延压线溥片，再缠绕在尼龙丝上。
一般应用于电话线之导体。
二．塑料材料1．聚氯乙烯（Polyvin/L）简称PVC,P=1.25—1.5,耐温-55℃--105℃.介电余数3.5—6.5特性:A. 透明的硬质PVC加入可塑剂(DOP.DIDP.TOTM)成软质PVCB. 加热后会脱盐酸变黑,燃烧时有碳渣辛辣味和黑烟,不助燃.C. 优点:高低温皆适用,耐烧,软性好.单价低一般家电器具用线(AWM)都用PVC为材料.缺点:介电系数会因温度和频率而变化,电元特性较难控制,燃烧时会产生有毒气体2．半硬质聚氯乙烯(Semi Rigid polyuinyl chloride)即SR -PVC优点:强度比一般PVC大,藉可以缩小电线OD,单价约PVC的1 20%.缺点:因硬度较高,高温老化后延伸会降低,押出冷却水易加热用途:一般用于电脑线的内芯绝缘材料3．聚丙烯(Polypylene)简称PP，耐温60℃，比重0.89-0.91优点:刚性大,价格低廉,耐热性,耐磨性,抗张强度,介质强度同PE比较更好(PP:2.2 FM-PE:1.55 PE:2.3)缺点:烧烧时会有焰滴及有近烧情形,低温易碎化(加耐寒剂)用途:电缆内芯绝缘材料,广泛应用于通讯电缆,因具有防潮性和质的特点可作线材填充.4．聚乙烯简称PE(Polyethylene)P：0.92-0.95.一般分为HD -PE,LD-PE和FM-PE,耐寒,耐磨耐溶剂,防湿,电气特性较好.介电系数(一般PE=2.3,发泡PE为:1.64)在各频率点介电系数都很稳定.缺点:高温时会急速老化.用途:通讯用对绞线,高频同轴线,高压电缆,海底电缆,户外自持线通讯电缆等.5．聚胺基甲酸酯(Polyurethane)简称PV,耐温-55℃-75℃优点:机械强度,耐化学药性,电气特性,耐候性,弹性均较强.缺点:燃烧时会延燃及焰滴,剥皮困难(押外被前,一般要包纸)单价为PVC的2-3倍用途:用于绝缘材料,漆包线涂料,可直接焊不必将漆膜刮除6．聚四氟乙烯,俗称铁氟龙TEFLON电气特性，介电系数，散逸系数低。
UL线材标准规格
UL线材标准规格在电子设备和电气工程领域，UL 线材是至关重要的组成部分。
UL 线材的标准规格确保了电线的安全性、可靠性和性能，对于保障电气系统的正常运行以及人员和设备的安全起着关键作用。
UL 是美国保险商实验室（Underwriters Laboratories）的缩写，这是一家全球知名的独立安全科学公司。
UL 制定的线材标准被广泛认可和采用，以确保线材在各种应用中的质量和安全性。
UL 线材的标准规格涵盖了多个方面。
首先是线材的导体材料。
常见的导体材料包括铜和铝。
铜导体具有良好的导电性和导热性，通常是优质线材的首选。
而铝导体在一些特定应用中也会被使用，但其导电性相对较弱。
线材的截面积是另一个重要的规格参数。
截面积的大小直接影响到线材能够承载的电流大小。
较小的截面积适合低电流应用，而较大的截面积则能够承受更高的电流。
例如，在家庭电路中，照明线路可能使用较细的线材，而大功率电器的线路则需要更粗的线材来确保安全和稳定的电流传输。
绝缘材料也是 UL 线材标准规格中的关键部分。
优质的绝缘材料能够提供良好的电绝缘性能，防止电流泄漏和短路。
常见的绝缘材料包括聚氯乙烯（PVC）、聚乙烯（PE）等。
不同的绝缘材料具有不同的特性，如耐热性、耐腐蚀性和耐磨性等，以适应不同的使用环境。
UL 线材的额定电压也是一个重要的规格指标。
不同的应用场景需要不同额定电压的线材。
例如，一般家庭用电的线材额定电压通常为220V 或 110V，而在工业领域，可能会有更高额定电压的需求。
除了上述基本规格，UL 线材还需要满足一系列的性能测试要求。
例如，线材需要经过耐磨损测试，以确保在长期使用过程中不会因为摩擦而损坏绝缘层。
同时，还需要进行耐热测试，以保证在高温环境下线材的性能不受影响。
UL 线材的颜色编码也有一定的标准。
不同颜色的线材通常用于不同的用途，以便于安装和维护人员进行识别和区分。
例如，火线通常为红色或棕色，零线通常为蓝色，地线通常为黄绿色。
UL线材简述
（2）对于不规则内壁试样，面积A： W A= 163.87G W：10英寸样品的重量，以克计； G：材质比重； A：截面积，以平方英寸计。 注：哑铃片状外被样品。 截面积A=外被平均厚度*宽度 （3）比重G的测量 10英寸25.4CM长的材质，按下图方式制备样品，测量前样品须在纯净 酒精中浸没。主要是为避免样品内壁上空气的保留。 测量W1：空气中样品的重量； W3：为直径小于0.127mm绑捆铜丝的重量。 W1 G= W - W + W 1 2 3
2013-7-30
12
（四）火花测试
对于单芯电源线，如CXTW线，耐电压测试即为火花测试，而 对于多芯电源线，日常生产测试中也可以用火花测试代替耐电 压测试。
火花测试要点： 火花试验机
（1）镀铬铜珠练长度、位置：参见Table900.1,从横向和纵向对珠练 的间隔，排列方式等进行了规定，日常生产中须定期检查珠练 是否掉落，如发现有部分不全，应及时加以更换。 （2）火花机V型测试槽长度L、测试频率、生产电线最大出线速率的 关系，见Table900.2.可见工作频率提高，出线速率可以大幅提 高，生产效率也可大大提升。 （3）线路接地：保持导体以及放、收线轮与火花机接地良好。
2013-7-30
5
导体绝缘厚度
1、测量工具：千分尺
•
• •
常用的千分尺，测量端面均为平面，最小读数：0.01mm 端面为1.98*9.5mm，荷重10g的荷重千分尺（导体绝缘厚度） 平均绝缘厚度的测量：距端线10英寸开始，每10英寸为一个测量点， 测量5个点处导线的外径，导体的直径。 绝缘厚度=（导线外径-导体直径）/2 将5个点处的绝缘厚度平均即得到平均绝缘厚度。 最小绝缘厚度的测量： 测量工具：pin-gauge千分尺,注意此方法适用于18AWG或更大线径的导 线结构。截取一段抽出芯线导体的绝缘体，将其放置在千分尺的pin上。 测量时先将荷重轻轻抬起，并缓慢转动绝缘体，读取最小值即视作导 线绝缘体最小厚度。对于小于18AWG的导线，可采用读数显微镜方法。
UL线材标准规格
UL线材标准规格在电子电气领域，UL 线材扮演着至关重要的角色。
UL 是美国保险商实验室（Underwriters Laboratories Inc）的缩写，UL 认证的线材在安全性和可靠性方面具有很高的标准。
了解 UL 线材的标准规格对于从事相关行业的人员来说是必不可少的知识。
UL 线材的种类繁多，常见的有电子线、电源线、通信线等。
每种类型的线材都有其特定的用途和标准规格。
先来说说电子线。
UL 电子线通常用于内部连接电子设备的电路，例如计算机、电视机、音响设备等。
常见的UL 电子线型号包括1007、1015 等。
以 1007 电子线为例，它的额定电压为 300V，工作温度范围在 80℃至 105℃之间。
导体通常由铜丝组成，绝缘材料一般是聚氯乙烯（PVC）。
这种线材的外径和导体截面积都有明确的标准规定，以确保其能够安全稳定地传输电流。
电源线则是为设备提供电力输入的重要线材。
UL 电源线的标准规格涵盖了多种参数。
比如，常见的电源线型号有 SVT、SJT 等。
SVT电源线一般适用于轻型电器设备，额定电压为 300V，工作温度为 60℃至 105℃。
它的导体截面积根据电流承载能力的不同而有所差异，常见的有 18AWG、16AWG 等。
SJT 电源线相对来说更适用于中重型电器设备，额定电压为 300V 或 600V，工作温度范围也更广。
通信线在现代通信系统中起着关键作用。
UL 认证的通信线如 CAT5、CAT6 等，用于网络连接和数据传输。
CAT5 网线的传输频率可达100MHz，而 CAT6 网线的传输频率则更高，能够达到 250MHz。
这些通信线的导体材质、绞合方式以及绝缘材料等都符合严格的 UL 标准，以保证信号传输的稳定性和准确性。
UL 线材的标准规格还包括对线材的防火性能、耐磨损性能、耐弯曲性能等方面的要求。
例如，一些应用于特殊环境的 UL 线材需要具备良好的防火性能，以防止火灾发生时线材成为助燃因素。
ul线材标准规格
ul线材标准规格UL线材标准规格。
UL线材是指符合美国UL认证标准的电线电缆产品，UL认证是美国安全认证，也是世界上最为权威的安全认证之一。
UL线材标准规格对于线材的安全性能、电气性能、机械性能等方面都有严格的规定，以确保产品的质量和安全性。
本文将对UL线材标准规格进行详细介绍，以便大家更好地了解和选择UL线材产品。
首先，UL线材标准规格对线材的材质和结构进行了严格的规定。
UL线材通常采用铜作为导体材料，因为铜具有良好的导电性能和机械强度，能够满足电气设备的要求。
此外，UL线材的绝缘层也有严格的要求，通常采用聚氯乙烯（PVC）或交联聚乙烯（XLPE）等材料，以确保线材在使用过程中能够安全可靠地工作。
其次，UL线材标准规格对线材的电气性能进行了详细的规定。
其中包括导体的电阻、绝缘层的耐压、耐热温度等方面的要求。
这些规定旨在确保线材在正常使用条件下能够稳定可靠地传输电能，同时也能够在异常情况下保持良好的安全性能，避免发生火灾或其他安全事故。
此外，UL线材标准规格还对线材的机械性能进行了严格的规定。
这包括线材的抗拉强度、抗压强度、耐磨性等方面的要求。
这些规定旨在确保线材在安装和使用过程中能够承受外部力的作用，不会因为外部力的作用而导致线材断裂或损坏，从而影响电气设备的正常运行。
除此之外，UL线材标准规格还对线材的外观质量、包装标识等方面进行了规定。
这些规定旨在确保线材在运输和使用过程中不会因为外观缺陷或包装不当而导致产品质量问题，同时也方便用户对线材进行辨识和选择。
总的来说，UL线材标准规格对线材的材质、结构、电气性能、机械性能、外观质量等方面都有严格的规定，以确保产品的质量和安全性能。
选择符合UL线材标准规格的产品，不仅能够保障电气设备的安全可靠运行，也能够提高使用寿命，降低维护成本，是用户选择线材产品时的重要参考依据。
希望通过本文的介绍，能够让大家对UL线材标准规格有更深入的了解，从而更好地选择和使用符合UL标准的线材产品。
UL电缆常用材料介绍
2．半硬质聚氯乙烯(Semi Rigid polyuinyl chloride)即SR-PVC
优点:强度比一般PVC大,藉可以缩小电线OD,单价约PVC的120%.
缺点:因硬度较高,高温老化后延伸会降低,押出冷却水易加热
用途:一般用于电脑线的内芯绝缘材料
3．聚丙烯(Polypylene)简称PP，耐温60℃，比重0.89-0.91
电气特性，介电系数，散逸系数低。耐温，耐磨性，耐化学性，单价高，比重约为2.2,耐解,耐压差.加工困难.引落比大:10:1.OD受限制.注:押出温度高380℃左历.导体一般为镀银或镀镍铜线(耐温200-260℃)单价约PVC的10-20倍.用途:壁,高频可烧性通讯线材.
7．PP.PE.PVC之分别:一般用燃烧来区别.PVC阻燃具有黑烟.PP易燃有臭味.PE易燃有香味
TC：TOP-Coating,先绞后镀（裸铜先绞合，再在表面镀一层镀）
优点：容易镀锡，成本低。 缺点：绞线较容易松开
OS-1：Over-Coating,先镀后绞再镀，单根铜镀锡后再绞合，表面再镀锡。
优点：绞线不容易松开。 缺点：镀锡较困难易有锡渣，成本较高。
3．铜包钢：（CCS）Copper.clad.steel,又称CP，中心为铜表面被覆上一层铜，常用于同轴电缆。
特性：导体电阻较高，刚性强，不易管曲变形，抗℃(MAX)，导电率39.2%.铜色钢规格一般以铜线OD及导电率来分.
4．铜箔丝(Tinsel wire):硬铜线延压线溥片，再缠绕在尼龙丝上。一般应用于电话线之导体。
二．塑料材料
1．聚氯乙烯（Polyvin/L）简称PVC,P=1.25—1.5,耐温-55℃--105℃.介电余数3.5—6.5
ul线材标准
ul线材标准UL线材标准是指美国安全实验室（UnderwritersLaboratories Inc.）制定的一系列线材产品的安全标准。
UL标准是全球公认的安全认证标志，符合UL标准的产品被认为是安全可靠的。
UL线材标准涵盖了电线、电缆、连接器等各种电气配件产品，对产品的安全性、可靠性、耐热性、耐磨性等方面进行了严格的测试和认证。
本文将对UL线材标准的相关内容进行介绍，以便读者更好地了解UL线材标准的意义和要求。
首先，UL线材标准对线材产品的材料、结构、性能等方面提出了严格的要求。
在材料方面，UL线材标准要求线材产品使用的材料必须符合UL认证的材料标准，以确保材料的安全性和可靠性。
在结构方面，UL线材标准规定了线材产品的外观尺寸、绝缘层厚度、导体截面积等参数，以确保产品的结构合理、安全可靠。
在性能方面，UL线材标准对线材产品的电气性能、耐热性、耐磨性等方面提出了严格的测试要求，以确保产品在使用过程中能够稳定可靠地工作。
其次，UL线材标准对线材产品的生产和测试过程也提出了严格的要求。
在生产过程中，UL线材标准要求生产厂家必须建立健全的质量管理体系，并严格按照UL标准的要求进行生产，以确保产品的质量稳定可靠。
在测试过程中，UL线材标准要求产品必须经过严格的实验室测试，包括电气性能测试、耐热性测试、耐磨性测试等，以确保产品符合UL标准的要求。
只有通过了UL认证的产品，才能够在市场上销售和使用。
最后，UL线材标准对线材产品的标识和认证也提出了明确的要求。
UL线材标准规定了线材产品必须在产品上标注UL认证的标志，并在产品包装上标注UL认证的编号，以便用户和监管部门查询和核实产品的认证信息。
同时，UL线材标准还规定了产品的使用说明书和安全警示标识的要求，以确保用户在使用产品时能够正确、安全地操作。
综上所述，UL线材标准是一项重要的安全认证标准，对线材产品的材料、结构、性能、生产、测试、标识等方面提出了严格的要求。
UL线材的基本介绍
UL线材的基本介绍UL1007，300V80°，电子线32AWG-16AWG,单根或者裸铜，镀锡铜丝，标准UL758-。
电子电器设备内部连接线，UL1015，600V105°电子线32AWG-10AWG,单根或者裸铜，镀锡铜丝，标准UL758。
电子电器设备内部连接线，UL1032,1000V90°电子线30AWG-4AWG,单根或者裸铜，镀锡铜丝，标准UL758。
电子电器设备内部连接线UL1061，300V80°电子线30AWG-16AWG,单根或者裸铜，镀锡铜丝，标准UL758。
电子电器设备内部连接线UL1185,300V80°单芯屏蔽线，30-4AWG单根或者裸铜，镀锡铜丝，用于录放音系统，电子电路等UL1429,150V80°交联PVC线30-16AWG,单根或者裸铜，镀锡铜丝标准UL758电子电器设备内部连接线UL1430,300V105°交联PVC线30-16AWG,单根或者裸铜，镀锡铜丝标准UL758电子电器设备内部连接线UL1431600V105交联PVC线30-16AWG,单根或者裸铜，镀锡铜丝标准UL758电子电器设备内部连接线UL1704,300V150°32-10AWG镀银，镀锡，镀镍软铜丝，铁氟龙线航空冶金石油仪器仪表，变压器电机引出线UL2096多芯屏蔽电线300V80度30-16AWG绞合裸铜，2-8芯，镀锡铜丝，电器电子内部连接器，UL758UL2405双芯屏蔽电线，300V80度，30-16AWG电脑，视听设备内部线UL2464,300V80°电脑线，无屏蔽，单屏蔽，双屏蔽，30AWG-18AWG绞合裸铜，镀锡铜丝，电子电器内外部连接线UL2468,300V80°排线，30WAG-16AWG单根，绞合铜丝，电器电脑内部连接线UL2517/2464/20276-SSS,300V105°28-16AWG移动线缆，电子电器，通用线缆，机器人用线缆UL2547,80°多芯屏蔽线缆80度，30-16AWG2-3芯，录放音响电子系统UL2651排线300V105度灰排彩排线，用于IDC连接器配合PICH 2.54/2.0/1.27/1.0MMUL2678ATA300V105度灰排线，用于ATA连接器配合PICH0.635MM UL2725,30V80°30-28AWG2-13芯，用于2类系统视听电子设备内外部连接线UL283530V60度，屏蔽，无屏蔽，32-22AWG用于2级电路电子设备内部连接线，游戏机线UL285130V80度UL385430V80度UL2919,30V80°低电压电脑线，1+4，3+4、5、6、7，，，RGB显示器，电子计算机，商用计算机UL296030V60度低压电脑线UL296930V80度UL20276，30V80°多芯电脑线，25P用于2类电子设备内外部连接线UL3173600V125度无卤交联线电气设备内部连接线UL3265150V125度，无卤交联线，电子电器内部连接线UL3266,300V125°无卤交联线，32-10AWG电子电器内部连接线UL3271600V125度，无卤交联线，汽车或者电器、设备内部连接线UL3275无卤交联线，1000V105度，电器设备内部连接线26AWG-9AWG UL3302无卤交联线，30V105度电子电器内部2类电路连接线UL3363无卤加强交联线，300V125度，电子电器设备内部连接线UL3385无卤交联线，300V105度电子电器内部连接线UL3386无卤交联线600V105度电子电器内部连接线UL20851无卤HDMI多媒体连接线30V80度，UL20855无卤DVI电缆UL21088无卤IEEE1394高速介面链接线CAT-3E三类局部区域网络电缆CAT-5E超五类局部区域网络电缆UTP/FTP/STPCAT-6E超六类局部区域网络电缆CAT-7七类局部区域网络电缆UL3266绝缘厚度0.38mm125℃,300V，UL10086绝缘厚度0.28mm150~200℃,600V，UL10109绝缘厚度0.17mm200℃,300V，UL10308绝缘厚度0.26mm200℃,600V，UL10331绝缘厚度0.23mm150℃,300V，AV汽车花线，0.5、0.75、0.85、1.25平方毫米AVS特薄心汽车花线0.3、0.5、0.75、0.85、1.25、3.0、5.0平方毫米AVSS超薄型汽车花线0.3、0.5、0.85、1.25平方毫米。
UL线材基本介绍
使用UL 线材基本介绍UL1003 300V 60CUL1004 80CUL1005 90CUL1006 105CUL1007，300V 80°C电子线32AWG -16AWG ,单根或者裸铜，镀锡铜丝，标准UL758 ，电子电器设备内部连接线，UL1010 300V 105C 电子线UL1015，600V 105C电子线32AWG -10AWG ,单根或者裸铜，镀锡铜丝，标准UL758 。
电子电器设备内部连接线，UL1028 600V 105C 电子线，6AGG-22AWG 电子电器设备内部连接UL1032 ,1000V 90C电子线30AWG -4AWG ,单根或者裸铜，镀锡铜丝，标准UL758 。
电子电器设备内部连接线UL1034 300V 80C，音视频连接线UL1056 600V 105C 通用线UL1061，300V 80C电子线30AWG -16AWG ,单根或者裸铜，镀锡铜丝，标准UL758 。
电子电器设备内部连接线UL1066 300V 60C音视频连接线UL1067 10KV 60C 电子设备连接用UL1071 300V 80 C 移动线缆UL1095 300V 80C 30AWG-16AWG 电子电器内部连接UL1097 300V 80C 电子电器内部连接UL1102 600V 80CUL1107 300V 60C，30-16AWG 同轴电缆。
电子电器内部连接线UL1108 300V 80CUL1109 300V 90CUL1110 300V 105CUL1112 300V 80CUL1113 600V 60CUL1150 300V 60CUL1153 300V 60CUL1164 300V 150C 32-10AWG 单芯特氟龙线，外被材质PTFEUL1167 600V 80CUL1174 300V 80CUL1176 80CUL1180 300V 200C 32-10AWG 单芯特氟龙线，外被PTFEUL1185,300V 80C单芯屏蔽线，30-4AWG 单根或者裸铜，镀锡铜丝，用于录放音系统，电子电路等UL1195 300V 80CUL1198 600V 150V 30-4AWG 单芯特氟龙线，外被材质PTFEUL1199UL1208 300V 80CUL1126UL1127 105CUL1195 300V 80CUL1199 600V 200C 单芯特氟龙线，30-4AWG 外被材质PTFE UL1213 105C 36-16AWG 单芯特氟龙线，外被材质FEPUL1227 105C 32-10AWG 单芯特氟龙线，外被材质FEP/PTFE UL1232 600V 105CUL1275 600V 105 CUL1283 600V 105CUL1284 600V 105CUL1316 699 105CUL1317 600V 105CUL1318 600V 105CUL1319 600V 105CUL1320 600V 105CUL1321 600V 105CUL1330 600V 200C 30-4AWG 单芯特氟龙线，外被材质PEP UL1331 600V 150C 30-4AWG 单芯特氟龙线，外被材质FEP UL1332300V 200C 单芯特氟龙线30-10AWG 外被材质FEP UL1333300V 150C 30-10AWG 单芯特氟龙线，外被材质FEP UL1338 125V 105C 1-4AWG 单芯特氟龙线，外被材质FEP UL1353 300V 60CUL1354 300V 80C，同轴线，家电内部连接线UL1355 200CUL1365 300V 60C，同轴线30-16AWG 电子电器内部连接线UL1371 105C 36-6AWG 单芯特氟龙线，外被材质PVDFUL1375 30V 80CUL1380 300V 80CUL1387 300V 60CUL1419 105CUL1423 105C 36-20AWG 单芯特氟龙线，外被材质PTFEUL1429,150V 80C交联PVC 线30-16AWG ,单根或者裸铜，镀锡铜丝标准UL758 电子电器设备内部连接线UL1430,300V 105C交联PVC 线30-16AWG ,单根或者裸铜，镀锡铜丝标准UL758 电子电器设备内部连接线UL1431 600V 105 C交联PVC 线30-16AWG ,单根或者裸铜，镀锡铜丝标准UL758 电子电器设备内部连接线UL1436 300V 80CUL1452 1000V 90C 26-12AWG 尼龙线，电器设备内部连接线UL1453 1000V 90CUL1472 125V 80CUL1475 60CUL1478 30V 60C30-16AWG 绝缘屏蔽线，电子设备外部连接线UL1481UL1486 300V 105CUL1489 60CUL1490 60CUL1493 300V 80CUL1494 300 80CUL1494 300V 80CUL1497 300V 80CUL1500 600V 105CUL1503 150V 80CUL1505 600V 105C 20-650MCM 辐照交联PE 线，XLPE UL1507 600V 80CUL1508UL1511 300V 60CUL1512 105C 16-14AWG 单芯特氟龙线，外被材质ETFE UL1513 105C 36-20AWG 单芯特氟龙线，外被材质ETFE UL1516 105C 36-20AWG 单芯特氟龙线，外被材质ETFE UL1517 105C 32-20AWG 单芯特氟龙线，外被材质ETFE UL1518 300V 60CUL1520 300V 60CUL1521 300V 80CUL1522 300V 80CUL1523 105C 32-20AWG 单芯特氟龙线，外被材质ETFE UL1524UL1533 80C 单芯屏蔽线缆。
UL电线介绍
➢ 外被最小厚度：同导线最小绝缘厚度。外 被内表面须先小心抛磨打平，再使用荷重85g,测
量截面直径6.4mm的荷重千分尺测量。
➢ 读数显微镜测量：方法同导体绝缘厚度测 量方法。
2006-12-20
6
绞距
➢ 芯线绞距
➢ 导线绞距
各种导体芯线最大绞距参见UL62。各种线径的 导线最大绞距参见UL62
20
三、常见UL758电线电缆及说明
1。现在使用的UL AWM电子线要求一般是应用
AWM电线按结构来分：
➢ 1XXX：单导体（单芯）结构热塑绝缘电线，如AWM1007，
1015，1061
➢ 2XXX：双导体或多导体护套结构，如AWM2468，2464， 2919等
2006-12-20
21
➢ 3XXX：单导体，热固性绝缘电线。
字面进行三
个完整的来回磨擦，检查印字是否剥落。
5、抗拉试验
对于18AWG和17AWG的电源延长线等护套缆线，能保证在 承受规定荷重1分钟后，各内芯线不应断线。
6、护套表面绝缘电阻
表面洁净的护套线，相距0.5英寸的两个铜箔电极间施加500V DC电压1分钟，其绝缘电阻应保持大于100MΩ。
2006-12-20
首先要确定阻抗因子C，再从UL62Table33.1中
找出相应的M因子，套用前面公式，即可求出
阻抗。 2006-12-20
13
注：对于护套电缆，如SVT，SJTW，表中所列的绝缘 电阻为护套内各导线间绝缘电阻，所以在测量时， 需将护套外被切除后再浸水测试。
阻抗因子C的决定：参见UL62第34节。
原理：在两个样品升温和降温的过程中，测量5个固定 温度点的阻值，在半对数坐标上作图，推算出15.6 ℃时的阻值，再读出16.1 ℃的阻值，两者相除即可 求出C值。
UL 线材的基本介绍
UL 线材的基本介绍使用UL 线材基本介绍UL1007，300V 80°，电子线32AWG -16AWG ,单根或者裸铜，镀锡铜丝，标准UL758 -。
电子电器设备内部连接线，UL1015，600V 105°电子线32AWG -10AWG ,单根或者裸铜，镀锡铜丝，标准UL758 。
电子电器设备内部连接线，UL1032 ,1000V 90°电子线30AWG -4AWG ,单根或者裸铜，镀锡铜丝，标准UL758 。
电子电器设备内部连接线UL1061，300V 80°电子线30AWG -16AWG ,单根或者裸铜，镀锡铜丝，标准UL758 。
电子电器设备内部连接线UL1185,300V 80°单芯屏蔽线，30-4AWG 单根或者裸铜，镀锡铜丝，用于录放音系统，电子电路等UL1429,150V 80°交联PVC 线30-16AWG ,单根或者裸铜，镀锡铜丝标准UL758 电子电器设备内部连接线UL1430,300V 105°交联PVC 线30-16AWG ,单根或者裸铜，镀锡铜丝标准UL758 电子电器设备内部连接线UL1431 600V 105 交联PVC 线30-16AWG ,单根或者裸铜，镀锡铜丝标准UL758 电子电器设备内部连接线UL1704,300V 150° 32-10AWG 镀银，镀锡，镀镍软铜丝，铁氟龙线航空冶金石油仪器仪表，变压器电机引出线UL2096 多芯屏蔽电线300V 80度30-16AWG 绞合裸铜，2-8芯，镀锡铜丝，电器电子内部连接器，UL758UL2405 双芯屏蔽电线，300V 80度，30-16AWG 电脑，视听设备内部线UL2464,300V 80°电脑线，无屏蔽，单屏蔽，双屏蔽，30AWG-18AWG 绞合裸铜，镀锡铜丝，电子电器内外部连接线UL2468,300V 80°排线，30WAG-16AWG 单根，绞合铜丝，电器电脑内部连接线UL2517/2464/20276-SSS,300V 105°28-16AWG 移动线缆，电子电器，通用线缆，机器人用线缆UL2547,80°多芯屏蔽线缆80度，30-16AWG 2-3芯，录放音响电子系统UL2651 排线300V 105度灰排彩排线，用于IDC 连接器配合PICH 2.54/2.0/1.27/1.0MM UL2678 ATA300V 105 度灰排线，用于ATA 连接器配合PICH 0.635MMUL2725,30V 80° 30-28AWG 2-13芯，用于2类系统视听电子设备内外部连接线UL2835 30V 60度，屏蔽，无屏蔽，32-22AWG 用于2级电路电子设备内部连接线，游戏机线UL2851 30V 80度UL3854 30V 80度UL2919,30V 80°低电压电脑线，1+4，3+4、5、6、7，，，RGB 显示器，电子计算机，商用计算机UL2960 30V 60度低压电脑线UL2969 30V 80度UL20276，30V 80°多芯电脑线，25P 用于2类电子设备内外部连接线UL3173 600V 125度无卤交联线电气设备内部连接线UL3265 150V 125 度，无卤交联线，电子电器内部连接线UL3266,300V 125°无卤交联线，32-10AWG 电子电器内部连接线UL3271 600V 125度，无卤交联线，汽车或者电器、设备内部连接线UL3275 无卤交联线，1000V 105度，电器设备内部连接线26AWG-9AWGUL3302 无卤交联线，30V105度电子电器内部2类电路连接线UL3363 无卤加强交联线，300V 125度，电子电器设备内部连接线UL3385 无卤交联线，300V 105 度电子电器内部连接线UL3386 无卤交联线600V 105度电子电器内部连接线UL20851 无卤HDMI 多媒体连接线30V 80度，UL20855 无卤DVI 电缆UL21088 无卤IEEE1394 高速介面链接线CAT-3E 三类局部区域网络电缆CAT-5E 超五类局部区域网络电缆UTP/FTP/STPCAT-6E 超六类局部区域网络电缆CAT-7 七类局部区域网络电缆AV 汽车花线，0.5、0.75、0.85、1.25平方毫米AVS 特薄心汽车花线0.3、0.5、0.75、0.85、1.25、3.0、5.0平方毫米AVSS 超薄型汽车花线0.3、0.5、0.85、1.25平方毫米。
UL电线电缆标准介绍
ul标准的推广和实施措施
制定和发布UL标准
UL标准制定机构会根据市场需求和技术发展，制定和发布 相关的UL标准，为电线电缆行业提供指导和规范。
培训和教育
UL标准制定机构会提供相关的培训和教育服务，帮助企业 和相关人员了解和掌握UL标准，提高产品质量和安全性。
认证服务
UL标准制定机构会提供认证服务，对符合UL标准的电线电 缆产品进行认证，并颁发UL认证证书。
02
ul电线电缆标准的分类
按用途分类
电力电缆
通信电缆
控制电缆
用于传输和分配电能， 如低压电缆、中压电缆
和高压电缆。
用于传输电信号和光信 号，如电话线、网线等。
用于传输控制信号，如 用于自动化设备和仪器
仪表的信号线。
特种电缆
具有特殊用途的电缆， 如耐高温、耐腐蚀、耐
辐射等。
按导体材料分类
1 2
铜导体
最为常见，具有良好的导电性能和机械性能。
铝导体
价格相对较低，但导电性能略逊于铜导体。
3
合金导体
用于特殊用途，如高强度、耐腐蚀等。
按绝缘材料分类
01
02
03
聚氯乙烯绝缘
价格低廉，电气性能良好， 但耐高温性能较差。
聚乙烯绝缘
电气性能优异，耐高温性 能良好，但价格较高。
交联聚乙烯绝缘
电气性能和耐高温性能均 优于聚氯乙烯和聚乙烯， 但价格更高。
UL标准对电线电缆产品的安全性能进行了严格的规定，要求产品符合相关标准和规定，并通过UL认证，以确保产品 的安全性和可靠性。
电缆产品的质量保证
UL标准对电线电缆产品的质量进行了全面的评估和检测，要求产品符合质量标准，并通过UL认证，以确保产品的质 量和可靠性。
UL线材基本介绍
使用U L线材基本介绍UL1003?300V60C?UL1004??80C?UL1005?90C?UL1006105C?UL1007UL1015UL1061UL1102600V80CUL1107300V60C，30-16AWG同轴电缆。
电子电器内部连接线UL1108300V80CUL1109300V90CUL1110300V105CUL1113600V60CUL1150300V60CUL1153300V60CUL1164300V150C32-10AWG单芯特氟龙线，外被材质PTFEUL1199UL1126UL1213105C36-16AWG单芯特氟龙线，外被材质FEPUL1227105C32-10AWG单芯特氟龙线，外被材质FEP/PTFE UL1232600V105CUL1275600V105 CUL1284600V105C UL1316699105C UL1317600V105C UL1318600V105CUL137530V80C UL1380300V80C UL1387300V60C UL1419?105CUL1423105C36-20AWG单芯特氟龙线，外被材质PTFEUL1429,150V80C交联PVC线30-16AWG,单根或者裸铜，镀锡铜丝标准UL758电子电器设备内部连接线UL1430,300V105C交联PVC线30-16AWG,单根或者裸铜，镀锡铜丝标准UL758电子电器设备内部连接线UL1431600V105 C交联PVC线30-16AWG,单根或者裸铜，镀锡铜丝标准UL758电子电器设备内部连接线UL1436300V80CUL1481UL1500600V105CUL1503150V80CUL1505600V105C20-650MCM辐照交联PE线，XLPEUL1507600V80CUL1508UL1511?300V60CUL1512105C16-14AWG单芯特氟龙线，外被材质ETFE UL1513105C36-20AWG单芯特氟龙线，外被材质ETFE UL1516105C36-20AWG单芯特氟龙线，外被材质ETFEUL1524UL1547300V60CUL1478?30V80CUL1500?600V105CUL1551?125V80CUL1552125N80CUL1553??80 C30-16AWG录音录像系统UL1554300V80CUL1557105CUL1558125C34-16AWG单芯特氟龙线，外被材质ETFEUL1592?300V200C单芯特氟龙线，32-16AWG外被材质FEP UL159630V60CUL159780CUL159830V80CUL1609125V105C36-6AWG单芯特氟龙线，外被材质FTFE UL1610105C32-10AWG单芯特氟龙线，外被材质ETFEUL1617600V105C30AWG-16AWG电子设备内部连接线UL1618300V80C14-30AWG电子设备内部连接线加强型电子线UL1618300V80CUL164990V105C400-1500MIL单芯特氟龙线，外被材质FTEF UL165180CUL1659?600V250C26-4AWG单芯特氟龙线，外被PTFEUL166060CUL166460CUL1666300V150CUL1667600V150CUL1668300V200CUL1684UL1689105C32-16AWG单芯特氟龙线，外被材质ECTFE UL1691?30V80C16-40AWG视听设备内部连线UL1694UL169730V60CUL170330V60CUL1704,300V150°32-10AWG镀银，镀锡，镀镍软铜丝，铁氟龙线航空冶金石油仪器仪表，变压器电机引出线UL1705UL170730V200C单芯特氟龙线，32-20AWG外被材质PFAUL1721UL1731300V105 CUL173230V80CUL1736300V150CUL1737600V150CUL1739600V200C UL174130V60C UL1745UL1750UL1764UL1781600V105C UL1782300V105C UL1783600V105C UL1787300V80CUL178930V80C32-16AWG电子电器内部连接线无卤连接线UL1792?30V80CUL1794600V105CUL1800300V105CUL1801300V80CUL183230V60CUL183330V60CUL1835600V150CUL1839600V80CUL184730V105C?MIN40AWG单芯特氟龙线。
UL线材标准规格
UL线材标准规格在电子电气领域，UL 线材是一种常见且重要的材料。
UL 是美国保险商实验室（Underwriters Laboratories Inc）的缩写，UL 认证的线材在安全性、可靠性等方面都达到了一定的标准。
了解 UL 线材的标准规格对于从事相关行业的人员来说至关重要。
UL 线材的标准规格涵盖了多个方面，包括线材的材质、结构、尺寸、电气性能、温度等级等等。
首先，从材质上来说，UL 线材常见的导体材料有铜和铝。
铜导体具有良好的导电性和导热性，是大多数高品质 UL 线材的首选。
而铝导体虽然在导电性上稍逊于铜，但成本相对较低，在一些对性能要求不太高的场合也有应用。
在结构方面，UL 线材可以分为单芯线和多芯线。
单芯线结构简单，通常适用于固定安装的场合。
多芯线则由多根细小的导体绞合而成，具有更好的柔韧性，适用于需要经常移动或弯曲的应用场景。
尺寸是 UL 线材标准规格中的一个重要参数。
这包括线材的外径、导体的直径等。
不同的尺寸规格适用于不同的电流负载和安装环境。
一般来说，较粗的线材能够承受更大的电流，但在空间有限的情况下，可能需要选择较细的线材。
电气性能也是 UL 线材的关键指标之一。
例如，电阻值直接影响线材在传输电能时的能量损耗。
电阻值越低，电能的传输效率就越高。
此外，绝缘电阻和耐压强度也非常重要。
绝缘电阻要足够高，以确保电流不会通过绝缘层泄漏。
耐压强度则决定了线材能够承受的最大电压，保证在正常工作电压下不会发生击穿现象。
UL 线材还根据其能够承受的温度进行了等级划分。
常见的温度等级有 60℃、75℃、90℃、105℃等。
温度等级越高，线材在高温环境下的性能就越稳定。
在选择 UL 线材时，必须根据实际使用环境的温度来确定合适的温度等级。
如果使用环境温度较高，而选择了温度等级较低的线材，可能会导致线材老化、短路等问题，从而影响整个电路的正常运行。
另外，UL 线材的标准规格还包括了线材的颜色标识。
不同的颜色通常代表着不同的用途或电路相位，这有助于在安装和维护过程中进行快速识别和区分。
ul线材标准规格表
ul线材标准规格表ul线材是一种常见的电线电缆产品，广泛应用于家庭、工业和商业领域。
ul线材的标准规格表是制定和执行ul线材产品质量标准的重要文件，它对ul线材的材料、结构、性能等方面进行了详细规定，为ul线材的生产和使用提供了重要的参考依据。
本文将对ul线材标准规格表进行详细介绍，以便读者更好地了解ul线材产品的质量标准和性能要求。
一、ul线材的材料要求。
ul线材标准规格表对ul线材所使用的材料进行了严格规定，主要包括导体材料、绝缘材料、护套材料等。
其中，导体材料要求具有良好的导电性能和机械强度，通常采用铜、铝等金属材料。
绝缘材料要求具有良好的绝缘性能和耐热性能，通常采用聚氯乙烯（PVC）、交联聚乙烯（XLPE）等材料。
护套材料要求具有良好的耐磨性和耐腐蚀性能，通常采用聚氯乙烯（PVC）、聚氯乙烯抗紫外线（UV）等材料。
二、ul线材的结构要求。
ul线材标准规格表对ul线材的结构进行了详细规定，主要包括导体结构、绝缘结构、护套结构等。
其中，导体结构要求采用单根或多股导体，导体之间要有良好的绝缘分隔。
绝缘结构要求采用单层或多层绝缘，绝缘层之间要有良好的粘合性能。
护套结构要求采用单层或多层护套，护套要具有良好的机械保护性能和耐腐蚀性能。
三、ul线材的性能要求。
ul线材标准规格表对ul线材的性能进行了详细规定，主要包括导体电阻、绝缘电阻、耐压性能、耐热性能、耐磨性能等。
其中，导体电阻要求符合国家标准要求，绝缘电阻要求在一定温度和湿度条件下达到一定数值，耐压性能要求在一定电压下不发生击穿和破坏，耐热性能要求在一定温度下不发生软化和变形，耐磨性能要求在一定条件下不发生磨损和损坏。
四、ul线材的标志要求。
ul线材标准规格表对ul线材的标志进行了详细规定，主要包括产品型号、生产厂家、生产日期、认证标志等。
其中，产品型号要求标注清晰明确，生产厂家要求标注真实可靠，生产日期要求标注准确完整，认证标志要求符合国家认证要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AWM最低要 求
UL62最低要 求/FT2
Horizontal-Specimen Appliance-Wire Flame Test
Horizontal-Specimen Flame Test
UL1581 (1090)
UL1581 (1100)
UL758：AWM线，I线
UL62：CXTW等单芯线， 电线完成品外被。
2013-7-14 16
注：对于护套电缆，如SVT，SJTW，表中所列的绝缘电阻为护套内 各导线间绝缘电阻，所以在测量时，需将护套外被切除后再浸 水测试。 阻抗因子C的决定：参见UL62第34节。 原理：在两个样品升温和降温的过程中，测量5个固定温度点的阻值， 在半对数坐标上作图，推算出15.6 ℃时的阻值，再读出16.1 ℃ 的阻值，两者相除即可求出C值。
2013-7-14 19
（2）对于不规则内壁试样，面积A： W A= 163.87G W：10英寸样品的重量，以克计； G：材质比重； A：截面积，以平方英寸计。 注：哑铃片状外被样品。 截面积A=外被平均厚度*宽度 （3）比重G的测量 10英寸长的材质，按下图方式制备样品，测量前样品须在纯净酒精中 浸没。主要是为避免样品内壁上空气的保留。 测量W1：空气中样品的重量； W3：为直径小于0.127mm绑捆铜丝的重量。 W1 G= W - W + W 1 2 3
2013-7-14
17
（六）老化前和老化后拉伸测试
1、如何决定测试机的拉伸速度？ 拉伸速率：在UL1581第50节各表中未特别指明拉伸速率时，通常情况 下速率为500+25mm/min. 2、如何决定材质的拉伸指数？ UL62现在已将常规可弯曲软线的物性归结在Table5.2(绝缘体）和 Table7.2（外被）中。 过去所有电线塑料材质的物性全部列入UL1581 Table50系列。例如SPT2，105 ℃电线，其物性要求为：SPT-2为Integral PVC电缆，故应用 UL62Table15.1或UL1581 Table50182。105 ℃对应的CLASS是2.11,拉伸指 数为老化前拉伸率100%，抗张强度1500ibf/m2。136 ℃，7天的老化后 拉伸率为之前的65%，抗张强度为老化前的85%。而对于半硬PVC而言 （SR-PVC），根据UL1581Table47.1,拉伸指数在Table50183中列明，即 老化前，拉伸率100%，抗张强度3000ibf/m2,老化后百分比分别为70%， 70%。
UL1581 (1160)
UL13 UL444 UL758：完成品外被 UL758：绝缘芯线 UL758：绝缘芯线和完成外 被分别试验。
11
2013-7-14
（三）耐电压测试
电缆中各导线间应施加UL62Table51.1相对应的电压，加压时应 在10S至60S钟内缓慢将电压由零加到额定值，保持1分钟。判别 标准为在升、降压以及保持期间，Hi-pot机电路报警。另一方 面，绝缘电阻测试在某种程序上也能产生类似效果，所以先进 行耐电压测试是一种积极的简便测试漏电的方法。
2013-7-14
15
2、常用户外型“w”电线电缆，如SPT-2W，SJTW，CXTW等。
短时间绝缘电阻的测试方法与普通型电线电缆相同，但合格判 定标准完全不同，“W”型电线阻值要高得多。如CXTW22AWG， 合格标准为15.6 ℃225M/1000英尺。 （1）判定标准 SPT-2W，SPT-1W，XTW以及CXW，参见UL62Table35.1 SJTW等护套线，参见UL62Table32.1 表中所列的绝缘电阻为15.6 ℃下短时间浸水阻值，另外还需进 行50 ℃升温长时间浸水测试其绝缘电阻。 （2）TCF的确定 首先要确定阻抗因子C，再从UL62Table33.1中找出相应的M因 子，套用前面公式，即可求出阻抗。
2013-7-14 4
其中n为导体结构中芯线的根数。芯线直径的测量：根据 UL1581第200节，每根芯线直径须使用精度达到0.01mm(0.001英 寸），两个端面都是平面的千分尺进行测量。 B、称重法，见UL1581第210节。 测量过程中发现测量值小于要求值（UL1581，Table20.1),可用两 种方法中的另一种加以证实。（注：DC电阻测量法不能用来作 为测量CMA的最终判断标准）。
基本结构
（一）导线
1、导体电阻：除TPT、TS和TST等锡芯电线外，UL不要求测量电
线电缆产品的导体电阻。
2、线径：通常电线电缆的线径都是偶数AWG，如18AWG、16AWG
等，奇数AWG电线属于特殊例外。
3、决定导体截面积的方法有二种：
A、测量每一根绞合芯线截面积之和，测量时至少要取7根苡线直径 的平均值作为平均芯线直径。D 以Mils计算：导体截面积CMA=nd2（CMA：Circular Mil Area) 以毫米计算：导体=0.7854*nd2
常见电线的平均厚度和最小厚度的对照表。见UL62， Table:16.2,16.4,16.6,16.8.
2013-7-14
8
绞距
芯线绞距 取芯线10个绞合的间距的平均值作为芯线平均绞距，测量时去 除大约十个绞合长度的绝缘外皮，取任何一支芯线为对象进行 测量。注意在去皮时不要损伤芯线，造成芯线断线。 导线绞距 同样取导线的10个绞距长度进行平均，作为平均导线绞距，取 样时要注意由于导线绞合时的内应力一扭力很大，去除外被时 可能造成原绞合结构的松散。为此，取样时先预留一段护套线 不去除外被，再沿线缆方向用利刀片拉掉部分外被，最好是以 能看到待测导线，而导线与外被结合得仍很紧密为宜。将样品 平放拉直，量取某一导线十个绞合点之间的距离作为绞距，因 为成缆时由于应力的关系，成形外被后原绞合距离会增加。 各种芯线最大绞距参见UL62。各种线径的导线最大绞距参见 UL62
9
2013-7-14
（二）燃烧测试 电线燃烧等级及测试方法对照表
燃烧等级 （表面印字） FT1 VW-1 测试项目 标准章节 测试对象
Vertical Flame Test Vertical-Specimen Flame Test
UL1581 (1060) UL1581 (1080)
UL62:护套，不包括导线 UL758：AWM线II级 UL62：护套、导线、地线 同时满足FT1要求。
2013-7-14
7
外被 平均外被厚度
沿线身测量相距离英寸的5个点处外被的外径以及成缆直径，外 被厚度=（外被外径-成缆直径）/2 平均外被厚度为5个点测量值的平均。
外被最小厚度：同导线最小绝缘厚度。外被内表面须
先小心抛磨打平，再使用荷重85g,测量截面直径6.4mm的荷重千 分尺测量。
读数显微镜测量：方法同导体绝缘厚度测量方法。
2013-7-14 13
放线端为裸铜线：放线端接地，收线端不用接地，电线的导通 性不须测试。 放线端为绝缘导线：导线与收线、放线轮导通连接，收线、放 线端均须接地。对于10AWG或更细导线，不用测试导通性能。
测试电压：见Table900.2
2013-7-14
14
（五）绝缘电阻测试
1、普通电线电缆
3、电子线（设备引线）标准
UL758 Appliance Wiring Material(设备装置线）
4、电线电缆参考标准(UL1581)
本标准描述UL62，UL44 Wires and Cables,UL83涵盖之电线电 缆的样品制备、测试及计算方法
2013-7-14 3
二、电线电缆的基本测试方法
绝缘高阻计直流电压调节为100-500V，长度为50FT-5000FT的电线在水 槽中浸泡2小时，高阻计的一个电极连接到水槽的铜板电极上，另一电 极连接到待测的电线导线上。测量时间为60秒，合格标准为15.6℃时 1000英尺电线的绝缘电阻大于2.5M. 将10 ℃-29.4 ℃水温的测量值折算为15.6 ℃、长度为1000英尺的值： IR= R*L*M*TCF 1000 R：高阻计读数 L：实测电线长度 M：高阻计倍率 TCF：温度修正系数 TCF对照表可参见UL1581 Table52.1
2013-7-14 2
一、UL电线电缆标准概况：
1、可绕曲电线电缆标准
UL62 Flexible Cord and Fixture Wire(软线和装置线） 本标准涵盖各种可绕曲软线，但不包括铠装电缆以及电压超过 600V的电线电缆，也不包括加装各种端线接头的电线电缆。
2、通讯电线电缆标准
UL444 Communication Cables(通讯电缆）
2013-7-14
5导体绝缘厚度ຫໍສະໝຸດ 1、测量工具：千分尺
•
• •
常用的千分尺，测量端面均为平面，最小读数：0.01mm 端面为1.98*9.5mm，荷重10g的荷重千分尺（导体绝缘厚度） 平均绝缘厚度的测量：距端线10英寸开始，每10英寸为一个测量点， 测量5个点处导线的外径，导体的直径。 绝缘厚度=（导线外径-导体直径）/2 将5个点处的绝缘厚度平均即得到平均绝缘厚度。 最小绝缘厚度的测量： 测量工具：pin-gauge千分尺,注意此方法适用于18AWG或更大线径的导 线结构。截取一段抽出芯线导体的绝缘体，将其放置在千分尺的pin上。 测量时先将荷重轻轻抬起，并缓慢转动绝缘体，读取最小值即视作导 线绝缘体最小厚度。对于小于18AWG的导线，可采用读数显微镜方法。
2013-7-14
6
2、测量工具，读数显微镜
取样时，小心抽取全部导体芯线，沿导线绝缘体方向垂直切片， 在显微镜下测量最薄处的厚度，作为导体绝缘层的最小厚度。 通常将读数显微镜（精度为0.001mm)的测量结果作为最终的参 考标准。实际测量时发现一卷电线测量的最小厚度小于规定值 多过2Mils，判定该卷电线不合格。若测量值小于规定值不超过 2Mils,应在该卷电线上相距1英尺处抽取两个样测量，如果其中1 个结果小于最小值，该卷电线判为不合格，若两个测量值均达 标，判为合格。
