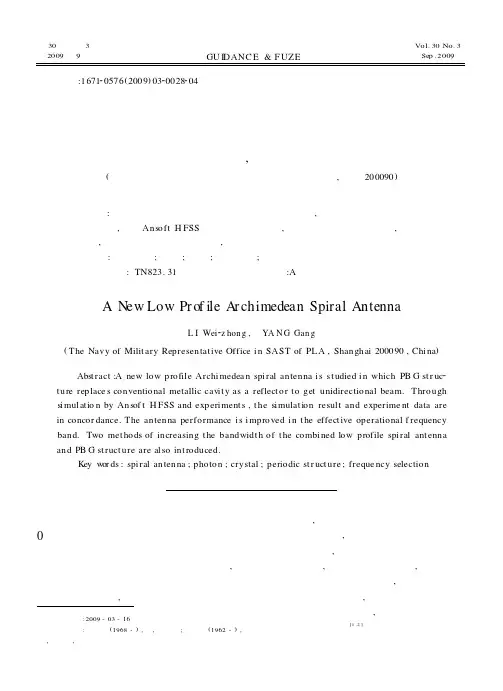

一种新型的低剖面阿基米德螺旋天线

一种新型的低剖面阿基米德螺旋天线

第30卷 第3期2009年9月

制 导 与 引 信GU I DANC E &F UZE

Vol.30No.3

Sep.2009

文章编号:167120576(2009)0320028204

一种新型的低剖面阿基米德螺旋天线

李伟忠, 杨 刚

(中国人民解放军海军驻上海地区航天系统军事代表室,上海200090)

摘 要:采用光子晶体取代传统金属反射腔作为反射面,设计了一种新型的低剖面阿基米德螺旋天线,运用Ansoft H FSS 软件进行仿真计算,仿真结果与实验数据吻合,在有效的工

作带宽内,该类天线的性能得到了改善,并介绍了扩展该类天线工作带宽的两种方法。

关键词:螺旋天线;光子;晶体;周期结构;频率选择性中图分类号:TN823.31 文献标识码:A

A N ew Low Pr of ile A r chimedean Spiral Antenna

L I Wei 2z hon g , YA N G Gan g

(The Navy of Milit ary Representat ive Office i n SAST of PLA ,Shanghai 200090,Chi na ) Abst ract :A new low profil e Archi medea n spi ral antenna i s st udied i n which PB G st r uc 2t ure replace s conventional metallic cavi t y as a reflect or t o get unidirectional beam.Through si mul at io n by Ansof t H FSS and experi ment s ,t he si mulat ion resul t and experime nt data are in concor dance.The antenna performance i s i mproved i n t he effect ive operational f requency band.Two met hods of increasing t he bandwidt h of t he combi ned low profile spi ral ant enna and PB G st ruct ure are al so int roduced.

平面等角螺旋天线及巴伦的设计

平面等角螺旋天线及巴伦的设计

平面等角螺旋天线及巴伦的设计

随着无线通信技术的飞速发展,天线作为无线通信系统的重要组成部分,其性能和设计受到了广泛。其中,平面等角螺旋天线(Planar Inverted-F Antenna,简称PIFA)以及巴伦(Balun)是两种常用的天线和平衡转换器设计。本文将介绍这两种天线的特点、设计原理和参数,旨在帮助读者深入了解其优势和应用场景。

平面等角螺旋天线是一种常见的宽带天线,具有体积小、易共形、易集成等优点。它由一个平面的辐射元和一个螺旋状的地面构成,通过调整辐射元和地面的尺寸以及螺旋的匝数,可以实现在宽频带内的良好辐射性能。

平面等角螺旋天线的辐射原理主要依赖于螺旋的电流分布。当高频电流在螺旋上流动时,会产生一个向外扩散的磁场,从而形成辐射。由于螺旋的等角特性,电流在整个螺旋上均匀分布,使得天线在宽频带内具有稳定的辐射方向图和阻抗特性。

平面等角螺旋天线的特点在于其宽频带性能和易共形性。通过改变螺旋的匝数和辐射元的尺寸,可以覆盖较宽的频率范围,同时保持稳定的阻抗特性和辐射方向图。在设计时,需要考虑的主要参数包括辐射元的尺寸、螺旋的匝数、介质基板的厚度和相对介电常数等。

巴伦是一种用于将不平衡的信号转换为平衡的信号,或反之亦然的平衡转换器。在天线设计中,巴伦被广泛应用于将天线的不平衡信号转换为平衡信号,以实现更好的辐射性能。下面以常见的威尔金森巴伦为例,介绍其设计原理和特点。

威尔金森巴伦是一种经典的巴伦设计,它利用两个对称的线绕线圈来实现不平衡到平衡的转换。在线绕线圈的中心连接不平衡信号源,在线绕线圈的两侧连接平衡信号端口。通过调整线圈的匝数和半径,以及源阻抗和负载阻抗的匹配,可以实现信号的高效传输。

平面螺旋天线的设计与实现

平面螺旋天线的设计与实现

平面螺旋天线的设计与实现

第19卷增刊电波科学学报V01.19,Sup.2004年10月CHINEsEJOURNALOFRADIOSCIENCEOctober,2004

陈小娟袁乃昌

(国防科技大学微波中心,湖南长沙410073)

摘要平面阿基米德螺旋天线具有极宽的工作频带,但匹配平衡电路的宽频带实

现则较难,尤其是在加反射腔以使其单向辐射时。在倍频程范围内,仿真并实际制作

关键词。柩幕狰螺旋天线,巴仑,反射腔出了单向辐射的平面螺旋天线,给出了设计参数值,仿真结果及实测结果。

、.————————∥t,

1引言使其结构缩比到无限小。因此对高端频率有所限

制。但是,若用一根平衡馈线从平面螺旋中心馈电,

阿基米德螺旋天线[1]是一种宽频带天线,因其那么馈电点附近,由大小相等方向相反的电流产生结构紧凑,尺寸小,重量轻而得以广泛应用。图1所的辐射场在远区互相抵消,在螺旋的周长接近一个示为一两臂阿基米德螺旋天线,如果两臂等幅反相波长时有最大辐射。由文献[4]知周长为A的圆环馈电,可在宽频带内获得双向的圆极化辐射,并且在上的行波电流将辐射圆极化波,因此,在周长为

一个很宽的频带内天线的输入阻抗不变,在天线平面的波长附近的区域,形成平面螺旋的主要辐射区。当上方为右旋圆极化,下方为左旋圆极化,在天线背部频率变化时,主要辐射区随之变动,方向图基本不加一反射腔则可得一单向圆极化辐射的天线。变。因此,天线具有宽频带工作特性。对应最低频

率天线要有1.252。.。,对最高频率,由馈电点间隔尺

寸决定,其间隔必须小于A旆/4。

为了避免电流在螺旋最外层的边沿上反射,通

低剖面端射天线的研究

低剖面端射天线的研究

低剖面端射天线的研究

垂直极化的低剖面端射天线在机载、舰载和车载等通信和雷达系统中具有广阔的应用前景。本论文对端射天线的剖面压缩和带宽展宽等理论和技术进行了深入系统的研究,具体研究工作如下:1.提出了顶盘加载折合单极子的等效电路和顶盘加载(折合)螺旋天线结构:研究了顶盘加载单极子和顶盘加载折合单极子的输入阻抗特性,分析了顶盘和短路金属柱对单极子的影响,提出了顶盘加载折合单极子的等效电路,较好地描述了其谐振特性。提出了一个新的顶盘加载(折合)法向模螺旋天线结构,对其输入阻抗和远场辐射特性进行了研究。

对两类天线进行对比分析,总结出各自特点。2.用顶盘加载(折合)单极子组成准八木结构实现低剖面端射:提出了一个新的低剖面顶盘加载单极子准八木天线结构,采用一个顶盘加载折合单极子作为激励单元和一个接地的顶盘加载单极子作为寄生单元。通过对该结构的参数进行优化设计,可获得较宽的阻抗带宽和较高前后比。

设计并研制了一个五单元准八木天线,其剖面仅有0.033λL(λL为最低工作频率对应的自由空间波长),仿真和测试结果表明其阻抗带宽为20.5%,前后比为10dB,增益可达6.6dBi。3.用顶盘加载(折合)螺旋组成准八木结构实现平面低剖面端射:提出了一个基于介质板的新型低剖面平面螺旋准八木天线结构,并采用该天线和微带结构Butler矩阵成功实现了多波束端射天线,其剖面高度仅为0.054λL。4.用顶盘加载单极子组成对数周期阵列实现宽带低剖面端射:针对单极子对数周期天线剖面高度难以降低的问题,提出了用顶盘加载单极子作为阵列单元的方案,通过不同加载量实现各单元高度一致。

一种大功率平面螺旋天线的设计

一种大功率平面螺旋天线的设计
第3 2 卷第 4 期
2 0 1 3年 l 2月




V0 I . 3 2 No . 4 De c . 2 0 1 3
URES C0MM UNI CATl 0N C0UNTERM EAS

种大功率 平面螺旋 天线 的设计
徐 风清 , 王玉峰 , 何 志国 , 崔景 波
i n g t h e c ho o s i n g o f nt a e n n a or f m a n d t h e d e s i g n me t h o d. S e v e r a l a p p r o a c h e s a r e a p p l i e d t o i n c r e a s e t h e p o we r e n-
的线宽 , 提 升 了天线的功 率容量 ; 通过合理设计天线螺旋 角、 腔体 高度 , 提 高 了天线的增益 ; 利用外锥 式
渐变线馈 电实现 了天线的平衡馈 电及 阻抗 匹配。 对背腔式平面螺 旋天线各参数进行 了综合优化设计 , 研 制 出了具有大功率、 低剖 面、 宽频带、 高增益等特点的平面螺旋天线 实物样机 。测量 结果表 明, 研制 出的 天线在 2 : 1 的工作频带 内可以承 受 2 0 0 W 功率 , 并且具有 良好的阻抗和辐射特性。 关键词 : 背腔平面螺旋天线 ; 大功率 ; 宽频 带; 低剖面

一种宽频带小型化低剖面天线的设计

一种宽频带小型化低剖面天线的设计

2021年11期科技创新与应用

Technology Innovation and Application设计创新一种宽频带小型化低剖面天线的设计

陈鹏宇,候宇通,王满仓

(上海航空机械有限公司,上海201314)

引言

近年来随着电子科学技术的不断发展,无线通信技术也随着发展浪潮不断进步。从手机通信基站到飞机、车、船、导弹、卫星等各种载体上,搭载了种类繁多的通讯天线和设备。随之而来的设备间的相互影响,固定空间下设备的排布等问题也变得十分突出和棘手。

设备向着小型化,多功能化发展,天线也需要适应其发展,特别是在超短波频段,其波长较长,相应的天线尺寸也很大,这对整个载体的天线布局带来极大的难度。而且因天线尺寸很大,对高速运动的载体的气动外形影响也很大,极大限制了其运用环境。因此,迫切的需要在缩小天线尺寸的同时对天线的宽带化进行研究,目的是使用小型化的天线覆盖更宽的频段。

1天线的设计

传统倒锥台形式的天线也称锥形单极子天线,是一种常见的宽带天线形式,其锥顶可以是平的,也可以是其他形状,通过调节锥角(锥角通常使用范围为60°~100°)可以使其阻抗曲线在很宽的频带内保持稳定,实现宽带特性。天线的工作带宽只和其尺寸相关,故也称为频率无关天线。但是其较大的体积并不适应现在天线发展中的小型化要求。本章研究的主要内容即以锥形单极子天线为基础,进行小型化设计。

图1给出了天线的结构示意图,如图所示,天线主要由天线罩、锥形辐射体、短路柱、介质支撑柱、地板构成。在倒锥台辐射体上添加圆环形式的顶加载结构,顶加载圆环改变了天线辐射体和底板间的分布电容和分布电感,有效地减小了天线的尺寸;短路柱连接天线的顶加载和底板,使天线辐射体和底板短接,进一步减小了天线的尺寸。采用锥形结构作为辐射体,可保证天线在很宽频带内具有稳定的阻抗特性;天线的圆环加载结构,在不额外增加天线高度的条件下,增加了天线的有效辐射面积,展宽了天线的低频带宽,同时圆环加载结构和地板间形成了电容加载结构,而添加的短路柱结构形成了电感加载,通过优化调整圆环加载的尺寸以及短路柱的粗细、数量和加载位置,可以使天线输入阻抗在频带内更加平坦,实现了天线的小型化和宽频带。天线直径为天线低频工作频率的0.3个空气波长,天线高度为天线低频工作频率的0.1个空气波长。

螺旋天线的仿真设计微波课设

螺旋天线的仿真设计微波课设

螺旋天线的仿真设计微波课设

简介

本文是关于螺旋天线的仿真设计微波课设的报告,主要讲述了螺旋天线的基本

原理、设计理论、仿真模型和实验验证。

螺旋天线是一种常见的微波天线,其特点是具有宽频带、高增益和环形辐射图

等优点。在通信、雷达、卫星等领域得到广泛应用。本次课设的目的就是通过仿真设计一款螺旋天线,掌握螺旋天线的设计方法和仿真技术。

设计原理

螺旋天线的结构是由两个相等直径的共面平面圆形线圈组成,中心为同一轴线,相互平行,以同一角速度反向电流通入。当通电后,平面线圈间的气隙产生交变磁场,电磁波通过该磁场辐射,并且因为电流相反极性和相邻线圈间相位差异,导致了圆极化辐射。通常情况下,螺旋天线的圆极化为右旋极化。

设计理论

本次课设采用的是单臂螺旋天线,其电磁性能主要由以下参数决定:

螺距

螺距是指螺旋线圈上两个相邻回路之间的垂直距离。螺距越大,天线的工作频

率越低,增益也越低。相反,螺距越小,天线的工作频率和增益也越高。

匝数

匝数是指螺旋线圈上电流通路的总数。匝数越多,天线的工作频率和增益也越高。

直径

直径是指螺旋线圈轴线上的两个相邻线圈之间的距离。直径越小,天线的工作

频率越高,增益也越高。

间隔

间隔是指螺旋线圈上每个回路的直接相邻回路之间的距离。间隔影响螺旋天线

的的工作带宽和辐射方向图。

仿真模型

本次课设采用的是CST Studio Suite软件进行仿真设计。具体流程如下:

建立模型

首先需要在CST软件中建立螺旋天线模型。具体处理如下:

1.以XY平面建立直径为10mm的圆形线圈。

2.以相同的直径在Z方向上建立若干个圆形线圈,其中螺距、匝数、

低剖面高性能圆极化天线的设计与实现

低剖面高性能圆极化天线的设计与实现

低剖面高性能圆极化天线的设计与

实现

专业品质权威

编制人:______________

审核人:______________

审批人:______________

编制单位:____________

编制时间:____________

序言

下载提示:该文档是本团队精心编制而成,期望大家下载或复制使用后,能够解决实际问题。文档全文可编辑,以便您下载后可定制修改,请依据实际需要进行调整和使用,感谢!

同时,本团队为大家提供各种类型的经典资料,如办公资料、职场资料、生活资料、进修资料、教室资料、阅读资料、知识资料、党建资料、教育资料、其他资料等等,想进修、参考、使用不同格式和写法的资料,敬请关注!

Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!

And, this store provides various types of classic materials for everyone, such as office materials, workplace materials, lifestyle materials, learning materials, classroom materials, reading materials, knowledge materials, party building materials, educational materials, other materials, etc. If you want to learn about different data formats and writing methods, please pay attention!

一种超宽带平面螺旋天线的设计与研究

一种超宽带平面螺旋天线的设计与研究

一种超宽带平面螺旋天线的设计与研究作者:曾嘉诚

来源:《科学与财富》2020年第19期

摘要:平面螺旋天线具有宽频带、小体积、易共形等特性,因此广泛应用在电子对抗领域。文章设计了一种低剖面高增益的超宽带平面螺旋天线,该天线能够工作在1-40GHz的频段内。用一种经指数切削的同轴馈电巴伦对天线进行馈电,满足了天线的馈电平衡和阻抗匹

配,同时通过在天线背面加载异型反射腔提高天线的正向增益。经一系列的仿真优化,其结果表明天线具有良好的宽频带特性、较大的功率容量和较好的圆极化特性。

关键词:平面螺旋天线;宽带;巴伦;反射腔

现如今电子信息技术已经得到了蓬勃的发展,电子技术也已广泛应用在军事领域中,几乎所有的现代化武器系统都已实现了信息化。在日益复杂的电磁环境下,电子对抗技术也就变得更加重要[1-3]。

在上世纪50年代,Rumsey等人提出了频率无关天线的概念,这类天线的电性能参数在相当宽的频带范围内保持不变或变化很小。频率无关天线也称为非频变天线,根据Rumsey原理,其结构只与角度有关,这也表示天线的尺寸可以无限大[4-6]。实际运用中,因尺寸限制往往要求天线在某点处截断时,天线性能不受影响或可忽略不计,即需满足截断原则。平面螺旋天线作为一类经典的非频变天线,在电子对抗技术已得到了广泛的使用,如预警机的雷达[7]。

1平面螺旋天线设计

本文设计的是双臂阿基米德螺旋天线,其结构在极坐标下可用如下方程表示:

式中r0表示天线的起始半径;α为增长率;为角度;为起始方位角,本文中分别设置为0和π。事实上阿基米德螺旋天线并不完全满足Rumsey原理,不是一个真正的非频变天线。下面根据阿基米德螺旋天线的辐射机理,解释其为什么拥有很宽的频带。阿基米德螺旋天线存在一个辐射激活区,远区场的辐射主要依赖于这一激活区,激活区外所产生的场几乎对远区辐射场没有影响。在周长为一个波长的区域附近,两臂上的电流几乎同向所产生的辐射场在螺旋平面法向方向上相互叠加产生强辐射,这一区域就是辐射激活区。随着波长(也就是频率)的变化,激活区的位置也在不断变化,这使得阿基米德螺旋天线具有非频变特性[8]。且由于天线的对称结构使得电流在空间的分布几乎正交且大小几乎相等,所以天线辐射场为圆极化[9]。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一种低剖面平面螺旋天线的设计

[ 录入者:天线微波 | 时间:2008-12-19 12:31:09 | 作者:景小东张福顺 | 来

源: | 浏览:498次 ]

摘要文章提出了一种低剖面平面螺旋天线的设计方法,用金属反射板代替传统的A /4反射腔来实现螺旋天线的单向辐射,并在螺旋末端接以阻性负载,以改善天线的电性能。实验结果表明,对于工作频带为1.3GHz~2.1GHz的四臂平面阿基米德螺旋天线,在保证天线特性的前提下,整个天馈结构的厚度减小至17ram。

0 引言

平面螺旋天线由于其结构的自相似性,能在很宽的频带内辐射圆极化波,因而获得了广泛的应用¨J。平面螺旋天线的辐射是双向的,但在实际应用中,往往要求天线具有单向辐射特性。通常的做法是,在螺旋天线的一侧加装反射腔,并根据实际情况在腔内填充微波吸收材料。这种做法能使天线达到相当宽的频带(2GHz~

18GHz) 』,但其最大的缺点是,由于微波吸收材料的存在,近一半的辐射能量将被吸收掉 J,这使得天线的效率大大降低;即使不填充吸收材料,反射腔A/4的高度又使得天线的厚度过大,这在某些应用中又令人难以接受。

文章根据四臂平面螺旋天线的原理,设计了相应的馈电网络,将其地板作为天线的平面反射器,代替A/4反射腔,并在螺旋终端接阻性负载,以减小由镜像电流引起的互耦对天线电性能的影响。

通过调整天线辐射器与馈电电路板的间距,在保证天线电性能的前提下,使天线厚度减薄至17ram,满足低剖面要求。

1 天线设计

1.1 平面阿基米德螺旋天线

平面螺旋天线的基本形式为等角螺旋天线和阿基米德螺旋天线,在结构上又有单臂、双臂、四臂之分。文章采用四臂平面阿基米德螺旋天线,其结构如图1所示。其中螺旋臂1的两条边缘线满足的曲线方程分别为:

多臂平面螺旋天线具有多个工作模式,不同的模式需要不同的激励方式。文献[5]中的分析表明,对于多臂平面螺旋天线,为激励出需要的工作模式,相邻各臂的输入电流应满足幅度相等,相位相差△ (360m/n)。(m为模数,n为臂数)。因此,对于工作于模式1的四臂平面阿基米德螺旋天线,相邻各臂的输入电流应满足幅度相等且相位依次相差90。。文章采用3个Wilkinson功率分配器及相移线来实现对天线的馈电,馈电网络结构如图2所示。功分器1通过两段长度相差a/2的微带线与功分器2、3相连,用以产生等幅反相信号;功分器2、3的输出端分别接两段长度相差a/4的微带线,这样,馈电网络将在A、B、C、D处输出幅度相等且相位依次相差90。的信号。在功分器1的输入端,通过一段a/4阻抗变换器与50Q微带线匹配,在A、B、C、D处通过四段平行馈线经由过孑L分别与天线四条臂的馈电点相连。馈电网络的微带线宽可根据天线的输入阻抗及平行馈线的特性阻抗来确定。1.3 设计与实现

首先,根据所需工作频率确定螺旋面的直径D,使其周长约为1。5A⋯。取为130ram,螺旋率口=6.37,r0=11mm,馈电点问距d=8mm。根据公式(1)可以计算出激励于模式1的四臂平面阿基米德螺旋天线每条臂的对地阻抗为133I'~,考虑到馈电方式及介质的影响,实际的输入阻抗要低于该值,一般情况下,用lO01"l的馈线就能实现很好的匹配 j。据此,馈电网络输出端微带线特性阻抗设计为1001~,在4、B、C、D处经由过孑L通过四段平行馈线与天线各臂馈电点相连,调节平行馈线的问距可以实现与天线的匹配。

当用导体平面反射器来实现天线的单向辐射时,根据镜像原理,实臂与虚臂电流的互耦将破坏螺旋臂上的电流分布,从而使天线的电性能恶化,特别是当反射器与螺旋面的间距相对于波长很小时。可以通过在螺旋终端接阻性负载的方式加以改善。实验中发现,当负载阻值为120Q时,天线有较好的性能,天线厚度可减薄至

1 7mm。集成的天线结构如图3所示。

2 测试结果

用HP8753D矢量网络分析仪对天线的驻波进行了测量,其结果如图4所示。可以看出,在11GHz~2.4GHz频带内,天线的驻波小于2。

在微波暗室中,用自制的天线远场自动测量系统对天线的轴比和方向图进行了测量。图5为轴比测试曲线,可以看出,由于馈电网络自身的窄带特性,大线的圆

极化带宽小于其阻抗带宽,但仍然达到了在I.3GHz~2.1 GHz频带内轴比小于3dB 的特性。图6给出了天线在1.3GHz、1.7GHz、2.1 GHz

处的测试方向图,可见方向图对称性较好,但由于反射地板尺寸较小,方向图后瓣较大。

3 结论

针对平面螺旋天线设计中所存在的不足,提出一种低剖面螺旋天线的设计方法,根据此方法所设计的四臂平面阿基米德螺旋天线,在工作频带内具有良好的阻抗和辐射特性,且整个天馈结构的厚度仅为17mm,远小于传统设计的厚度,天线结构简单紧凑,易于制作。
