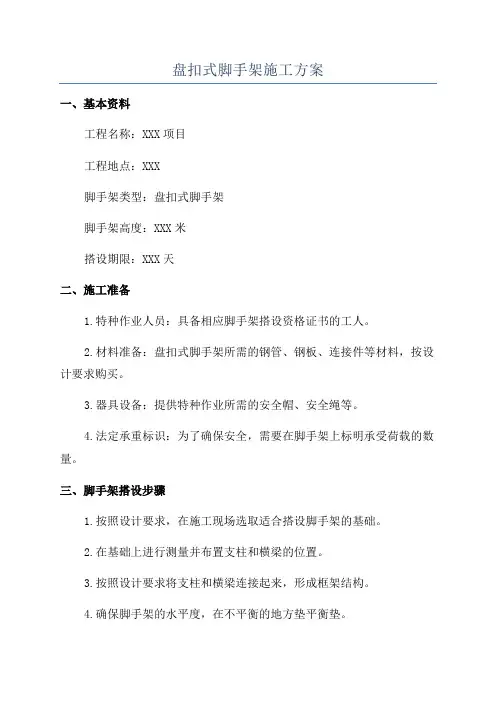

盘扣式外墙脚手架施工方案

文体中心LED全彩显示屏安装工程

脚

手

架

施

工

方

案

编制人:

审核人：

审批人：

编制日期：2017年4月6日

一、编制依据

1、《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2011；

2、《混凝土结构设计规范》 GB50010-2010；

3、《建筑施工安全检查标准》JGJ59-2011；

4、《建筑施工高处作业安全技术规范》JGJ80-2013；

5、《施工现场临时用电安全技术规范》JGJ46-2005；

6、《建筑机械使用安全技术规程》JGJ33-2012；

二、施工准备

1、技术准备：

在施工前完善施工方案工作，并组织施工人员认真学习施工图纸、施工方案和施工规范等技术文件，做好三级安全技术交底工作，减少和避免施工误差。

重点对脚手架搭设施工等分项工序的技术、质量和工艺要求进行学习，并将其质量和工艺的要点向作业班组做详细交底，并做好文字记录。

2、劳动力进场教育准备：

做好施工人员进场的安全、质量、防火、文明等教育工作，进行岗前培训，对关键技术工种必须持证上岗，按规定进行三级安全技术交底，交底内容包括各项安全、技术、质量保证措施；质量标准和验收规范要求；设计变更和技术核定等。同时健全各项规章制度，加强遵纪守法教育。

3、材料准备：

根据施工需用量计划，做好外脚手架材料的租凭和购买计划，并及时做好进场前的材料检验，确保施工正常进展。

三、脚手架的布置

喜年广场LED全彩显示屏供货安装工程脚手架搭设方案，脚手架直接坐落于结构混凝土板面上，采用双立杆，立杆间距1500mm，步高1800mm，搭设前垫好木躺板，搭设高为35m，墙面无拉结点，必须采用满堂脚手架支撑，支撑满堂脚手架搭设高度为16.4m 及25.4m，具体详见附图。

四、脚手架力学性能要求

1、钢管质量要求：

（1）、确保材料质量合格，按材料进场计划分期分批进场，并按规定定点存放，做好遮盖保护，同时收集各种进场材料相关质保证明，并加强对钢管扣件受理和抽样检测。

（2）、采用φ48mm×2.8mm的钢管，应有产品质量合格证；其质量检验报告及钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》（GB/T228）的相关规定，质量应符合现行国家标准《碳素结构钢》（GB/T700）中相关规定。

（3）、钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道：钢管外径、壁厚、端面等的偏差应符合规范的规定，钢管必须有刷不锈漆。

（4）、钢管打孔严禁使用

（5）、钢管必须涂有防锈漆，表面橘红油漆。上栏杆、下栏杆、剪刀撑红白相间油漆。

（6）、钢管的允许偏差应符合相关要求。

2、扣件质量要求：

（1）、新扣减应有生产许可证、法定检测单位的测试报告和产品质量合格证，并符合《钢管脚手架扣件》的规定。

（2）、旧扣件使用前要进行质量检查，有裂缝、变形的严禁使用。出现滑丝的必须更换。

（3）、采用的扣件，在螺栓拧紧扭力矩达到65N·M时不得发生破坏。

（4）、新旧扣件均应进行防锈处理。

3、扣件的安装要求

（1）、扣件规格必须与φ48钢管的外径相同；

（2）、螺栓拧紧扭力矩不应少于40N·M，且不大于65N·M；

（3）、在主节点处固定横向水平杆、纵向水平杆、剪力撑、横向斜撑等用的直角扣件、旋转扣减的中心点相互距离不应大于150mm；

（4）、对接扣件开口应朝上或朝内；

（5）、各杆件端头伸出扣件盖板边缘的长度不应小于100mm；

（6）、直角扣件：用于两根呈垂直交叉钢管的连接；

（7）、旋转扣件：用于两根呈任意角度交叉高管的连接；

（8）、对接扣件：用于两根钢管对接连接。

五、脚手架搭设流程及搭设要求

1.脚手架的流程

画线放样→放置槽钢垫块或木垫块→放置纵向扫地杆→立杆（加临时抛杆）→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→第二步纵向水平杆→第二步横向水平杆→第三步纵向水平杆→第三步横向水平杆→以此类推，完成第一层脚手架纵横向搭设→剪刀撑搭设→再搭设上几层脚手架→水平剪刀撑搭设→铺设脚手片。

2.脚手架的搭设要求

搭设标准：脚手架钢管要求横平竖直，整齐清晰，平竖通顺，连接牢固，受荷安全，有显示屏安装预留空间，不变形、不摇晃，立杆采用一字扣件对接，两个相邻立杆接头不应设在同步同跨内，两相邻立杆在高度方向的接头不大于步距的1/3，立杆的垂直偏差不大于架高的1/400，立杆在离地脚20cm处设置扫地杆。

（1）脚手架基础

脚手架基础为混凝土板面，上面铺设厚度50mm的0.2×3m木脚手板，之后在木脚手板上放置钢底座，钢底座上放置立杆，之后按设计的立杆间距进行放线定位，铺设木脚手板要平稳，不得悬空。

（2）搭设顺序

先按1.5m立杆间距进行整体布杆→搭设中间场地部位脚手架与周边已搭设部分持平→再按安装要求层高往上逐层搭设，逐层铺设脚手片。

（3）脚手架搭设

画线放样→放置槽钢垫块或木垫块→放置纵向扫地杆→立杆（加临时抛杆）→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→第二步纵向水平杆→第二步横向水平杆→第三步纵向水平杆→第三步横向水平杆→以此类推，完成第一层脚手架纵横向搭设→剪刀撑搭设→再搭设上几层脚手架→水平剪刀撑搭设→铺设脚手片。

1）先画线放样，然后脚手架立杆按1.5m进行摆放（具体平面布置见附图），搭设高度9m以下采用双立杆，脚手架长度为35m，宽度为11.3m。

2）在脚手架搭设高度满足剪刀撑安装高度后，随即同步进行剪刀撑搭设（平面和剖面布置见附图），中间纵横向每隔四排设一道通长剪刀撑，斜杆与地面成45°~ 60°夹角，斜杆用旋转扣件与立杆和横向水平杆扣牢，二根钢管搭接，搭接长度不小于1m，用旋转扣件三个，中距400mm，二端头外露150mm。

3）脚手架立杆采用一字扣件对接，顶层杆可采用搭接。

4）为将脚手架钢管偏心受压为轴心受压，将相邻步距的大横杆交替设于立杆两侧，不得设于同一侧。

5）扣件规格必须与钢管的外径一致，拧紧扭力矩适当（控制在40~65N·m，重点部位不小于60N·m），对接扣件的开口应朝内或朝上，在操作层纵向杆与立杆连接的扣件下面采用双扣件。扣件应分不同部位进行检查，对堆料平台扣件应用扭力扳手逐一检查，其他部位则由安检人员抽样检查。

6）脚手架水平杆伸出端能与砼柱、梁或墙顶紧处，水平杆应顶紧，立杆距柱、梁不小于15㎝。

7）脚手架一侧为外墙面，故在周边平台上搭设时，通过外墙门窗洞口采用钢管抱箍连接，作为脚手架与墙体连墙件。

8）脚手架水平剪刀撑按纵横向从顶层开始向下每隔三步设置一道。
