ACB系列框架断路器智能控制器
智能电器在低压配电自动化中的应用
智能电器在低压配电自动化中的应用作者:杨芳磊来源:《城市建设理论研究》2013年第24期【摘要】智能电器既包含传统的开关电器,同时又是微型处理器和计算机技术的融合,通过智能化控制器来实现电器的基本功用。
近几年来,我国的电力资源发展较为迅速,低压配电自动化也得到了广泛应用。
在我国的低压配电自动化中,所使用的智能电器较多,本文简单分析了智能电器在低压配电自动化中的应用。
【关键词】智能电器低压配电自动化智能电器应用低压配电电器应用中图分类号: TM642+.2 文献标识码: A 文章编号:一.引言。
所谓的智能电器,就是将电力电子、数字信号处理、电磁兼容、数控制造、传感器、现场的总线局域网、计算机及动态模拟仿真,加入新材料和新工艺,和现场的质量监控技术进行有机结合而产生的新一代具有智能化的电器。
随着我国微电子技术的快速发展,各种微处理芯片和各类通讯协议芯片、电流传感器、电压及功率电子器件等技术得到迅速提升,通过各种组合,将智能电器嵌入到低压电器中,而成为网络化、智能化和小型化的具有稳定可靠,节能环保,安全有效的新时代电器。
二.智能电器的发展及应用我国智能电器的发展已有20多年的历史,从开始的引进、仿制和消化吸收到自主创新,其控制器的性能和断路器的极限分断能力已与国外的品牌产品一样,有些指标已超过国外同类产品。
1000V以下的低压电器智能化程度较高,3kV、6kV、10kV、24kV和35kV中压电器智能化速度较慢。
而110kV、220kV、330kV、500kV、750kV和1000kV高压电器由于传感器技术、电磁兼容和可靠性等方面因素,智能化水平更低一些。
本文所述的智能电器主要是指1000V以下(含AC230V、400V和690V)低压电器。
目前国内低压配电柜中使用较多的智能电器主要有:智能框架断路器(简称ACB)、智能塑料外壳式断路器(简称MCCB)、智能漏电断路器(简称RCCB,又称剩余电流断路器、零序电流断路器)、智能双电源自动切换装置(简称ATSE)、智能无功功率自动补偿控制器(简称JKG、JKF、JKL和JKW)、智能数字仪表系列、智能电动机保护器、智能软起动器、变频调速器、智能型接触器、智能型CPS、智能型微型断路器和智能型防爆电器等。
ACB讲解及BREAK介绍
3 储能方式
1 手动触能 • 用手动储能手柄将弹簧触能,按ON按钮断路器合闸,
按OFF按钮则分闸 • 当合闸弹簧储能完毕,储能指示器则显示CHARGE • 指示器显示主电路触头处于ON或OFF状态 • 当OFF按钮被按下时断路器不可能合闸,这是安全设
计,另外挂锁位置可以锁定在OFF位置 2 电动储能 • 合闸弹簧由电动机储能,当断路器合闸时,弹簧则
漏电断路器NV 小型的DIN系列 BH MS-N接触器
1、外部结构图
1、固定用螺栓 2、伸缩导轨 3、位置锁位 4、抽出手柄小孔 5、抽出手柄 6、控制电路端子 7、框架 8、自动控制电路连接器 9、储能手柄 10、抽出位置指示
1、伸缩导轨 2、位置锁位 3、抽出手柄小孔 4、抽出手柄 5、框架 6、自动控制电路连接器 7、提钩孔 8、储能手柄 9、抽出位置显示
2 分励脱扣装置
该装置是遥控发开断路器的开关,内置防止烧 损的开关。
3 电动触能装置
如合闸弹簧已电动储能,断路器则可预备闭合 当需要遥控操作断路器的合/分时,请同时订购合 闸线圈和分励脱扣装置(SHT )
4 失压脱扣装置
当电源电压低于其标称电压值时 ,该装置自动 脱扣断路器,它包括失压线圈及失压控制器。
另外,还有其他一些附件,如按钮盖,计数器, 圆柱锁,门联锁,端子盖,门框架,防尘罩,间隔 衬垫 ,机械联锁,电容脱扣装置。
6 抽出单元
• 位置指示开关 该开关用来指示断路器的抽出位置 • 还有其他一些装置,如短接B触头、提升钓钩、 安全挡板、安全挡板锁、误插入防护装置、测试连 接线、抽出联锁、位置锁
电气脱扣装置
整 定 拨 盘 工 作 示 意 图
A 脱扣显示灯 B 预报警显示灯 C 异常温度报警显示灯 D 复位键 E 负载电流指示LED F 额定电流整定旋钮 G 连续电流整定旋钮 H LTD时间整定旋钮 I STD电流整定旋钮 J STD时间整定旋钮 K STD锁定旋钮 L INST电流整定旋钮
ACB万能式框架断路器
ACB是万能式框架断路器,这种断路器分断能力强,主要用于一级配电,很少直接带负荷。
选择的型号有从ME,DW,CW,AH,M,MT,F随厂家不同而变。
它的选配功能也很多,可以带有很齐全的保护功能。
MCCB多指塑壳开关。
主要用于终端配电,可以直接带负荷。
额定电流最大不超过1250A (施耐德有),在一般应用中不超过630A。
功能相对简单,具备热?磁,电-磁脱扣,欠压脱扣,故障脱扣,报警等功能,可带几组辅助接点。
型号从国产到进口非常多(包括微型断路器)。
但ACB与MCCB的区别并不是仅仅是断路器选型的区别,它们是两个供配电专业术语的英文缩写。
具体是什么缩写,我是门外汉,还请大侠们指点。
隔离开关仅用于不带负荷分断的场合,一般为便于检修而设置。
CB应该就是断路器的意思:circuit breakerA应该就是,air 空气的意思吧。
塑壳断路器:Moulded Case Circuit Breaker 就不知道为何这样翻译了`MCCB是手动操作空气开关,ACB是自动合闸空气断路器都是英文的缩写,是说明合闸的方式,手动或自动.电子脱扣器是由电流互感器、磁通变换器(脱扣执行器)、电子控制器组成。
电流互感器是检测元件,磁通变换器是执行元件,而控制器是核心控制元件,对电流大小进行分析、判断,用以实现各种曲线保护。
各种保护参数可调。
例如脱扣电流,延时时间等。
它有三段保护功能(长延时、短延时、瞬动)。
因为有了电子控制元件(MCU/CPU)因而可以实现智能化,如遥控,通讯,报警、等等!当然价格也相应的要贵了。
热磁脱扣器由双金属片和螺线管组成。
双金属片实现热脱扣,螺线管实现磁脱扣(瞬动保护)。
它一般只有长延时和瞬动保护功能。

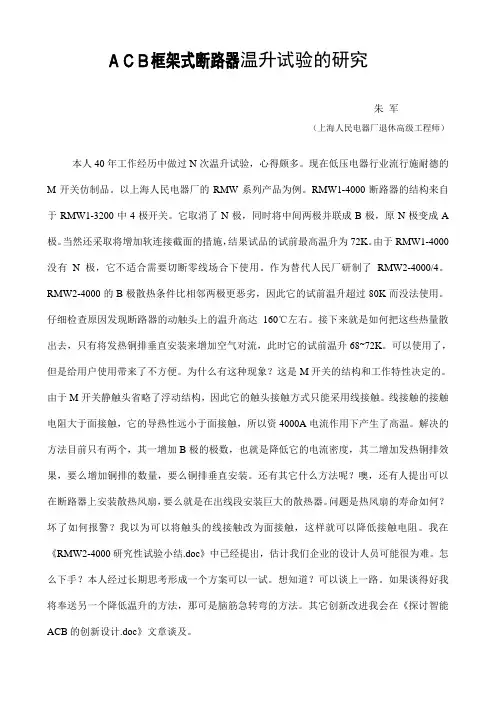

ACB框架式断路器温升试验的研究
ACB框架式断路器温升试验的研究朱军(上海人民电器厂退休高级工程师)本人40年工作经历中做过N次温升试验,心得颇多。
现在低压电器行业流行施耐德的M开关仿制品。
以上海人民电器厂的RMW系列产品为例。
RMW1-4000断路器的结构来自于RMW1-3200中4极开关。
它取消了N极,同时将中间两极并联成B极,原N极变成A 极。
当然还采取将增加软连接截面的措施,结果试品的试前最高温升为72K。
由于RMW1-4000没有N极,它不适合需要切断零线场合下使用。
作为替代人民厂研制了RMW2-4000/4。
RMW2-4000的B极散热条件比相邻两极更恶劣,因此它的试前温升超过80K而没法使用。
仔细检查原因发现断路器的动触头上的温升高达160℃左右。
接下来就是如何把这些热量散出去,只有将发热铜排垂直安装来增加空气对流,此时它的试前温升68~72K。
可以使用了,但是给用户使用带来了不方便。
为什么有这种现象?这是M开关的结构和工作特性决定的。
由于M开关静触头省略了浮动结构,因此它的触头接触方式只能采用线接触。
线接触的接触电阻大于面接触,它的导热性远小于面接触,所以资4000A电流作用下产生了高温。
解决的方法目前只有两个,其一增加B极的极数,也就是降低它的电流密度,其二增加发热铜排效果,要么增加铜排的数量,要么铜排垂直安装。
还有其它什么方法呢?噢,还有人提出可以在断路器上安装散热风扇,要么就是在出线段安装巨大的散热器。
问题是热风扇的寿命如何?坏了如何报警?我以为可以将触头的线接触改为面接触,这样就可以降低接触电阻。
我在《RMW2-4000研究性试验小结.doc》中已经提出,估计我们企业的设计人员可能很为难。
怎么下手?本人经过长期思考形成一个方案可以一试。
想知道?可以谈上一路。
如果谈得好我将奉送另一个降低温升的方法,那可是脑筋急转弯的方法。
其它创新改进我会在《探讨智能ACB的创新设计.doc》文章谈及。
最后我还是喜欢议论一下,我的方案降低温升大概10K左右。
施耐德MCCB,ACB,MCB选型
微型断路器施耐德微型断路器代号标注方法:举例:1-C65N-C20A/2P+VE+30mA+SD,各项含义为1---------识别号C65------序列代号N--------分断能力,N为6000A,H为10000A,L为15kAC--------脱扣曲线,B为电子保护,C为配电保护,D为动力保护20A------额定电流,有1、2、4、6、10、16、20、25、32、40、50、63A施耐德断路器2P-------极数,有1、2、3、4极VE-------剩余电流附件,有VE、VEG、VM、VEA,VM为电磁式30mA-----剩余动作电流,有30、100、300mASD-------选配附件,有MX、OF、MN、MV、SD、Tm、ATm,其中SD为辅助接点。
塑壳断路器施耐德塑壳断路器常见的有NSX、NSE、EZD、NSC系列产品。
举例:NSE100N TMD100 3P3DNSE---------产品系列100---------额定电流大小,有100、250、250、400、630AN------------分断能力,有F为36KA N为50KA H为70KA L为100KA TMD--------脱扣执行器,有TMD-热磁脱扣器 MIC2.2 MIC5.2A 5.2E 6.2A 6.2E电子脱扣器100---------实际电流100A下有16 25 32 40 50 63 80 100A160A下有80 100 125 160A250A下有125 160 200 250A400A下有400A630A下有630A3P3D------极数有3P2D 3P3D 4P3D 4P4D框架断路器施耐德框架断路器有MT MTE NW系列产品框架断路器举例:MTH108 mic2.0 3PMT---------系列号H1----------分断能力有N1 N2 50KA 、H1 65KA 、 H1b 85KA、H2 100KA、NWN1 42KA08----------电流 06-630A 08-800A 10-1000A 12-1250A 16-1600A 20-2000A 25-2500A 32-3200A 40-4000A 50-5000A 63-6300A mic2.0------控制单元有:基本型 mic2.0 基本保护mic5.0 选择性保护mic6.0 选择性保护+接地故障保护电流表A mic2.0A 基本保护mic5.0A 选择性保护mic6.0A 选择+接地故障保护mic7.0A 选择+漏电保护电能表D mic5.0D 选择性保护mic6.0D 选择+接地故障保护功率表P mic5.0P 选择性保护mic6.0P 选择+接地故障保护mic7.0P 选择+漏电保护谐波表H mic5.0H 选择性保护mic6.0H 选择+接地故障保护mic7.0H 选择+漏电保护3P----------极数分3P 4P 2档另外还有固定式抽屉式断路器之分。
ACB、MCCB、MCB断路器使用如何区别
不同的负载应选用不同类型的断路器最常见的负载有配电线路、电动机和家用与类似家用(照明、家用电器等)三大类。
以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器。
这三类断路器的保护性质和保护特性是不相同的。
对配电型断路器而言,它有A类和B类之分:A类为非选择型,B类为选择型。
所谓选择型是指断路器具有过载长延时、短路短延时和短路瞬时的三段保护特性。
万能式(又称框架式)断路器中的DW15系列、DW17(ME)系列、AH系列和DW40、DW45系列中大部分是B 型,而DZ5、DZ15、DZ20、TO、TG、CM1、TM30及HSM1等系列和万能式DW15、DW17的某些规格因仅有过载长延时、短路瞬时的二段保护,它们是属于非选择型的A类断路器。
选择性保护,如图1所示。
当F点短路时,只有靠近F点的QF2断路器动作,而上方位的QF1断路器不动作,这就是选择性保护(由于QF1不动作,就使未发生故障的QF3、QF4支路保持供电)。
如果QF2和QF1都是A类断路器,则F点发生短路,短路电流值达一定值时,QF1、QF2同时动作,Q F1断路器回路及其下的支路全部停电,就不是选择性保护了。
能够实现选择性保护的原因是,QF1为B类断路器,它具有短路短延时性能,当F点短路时,短路电流流过QF2支路,也流过QF1回路,QF2的瞬时动作脱扣器动作(通常它的全分断时间不大于0.02s),因QF1的短延时,QF1在0.02s内不会动作(它的短延时≥0.1s 或0.2、0.3、0.4s)。
在Q F2动作切断故障线路时,整个系统就恢复了正常。
可见,如果要达到选择性保护的要求,上一级的断路器应选用具有三段保护的B型断路器。
对于直接保护电动机的电动机保护型断路器,它只要有过载长延时和短路瞬时的二段保护性能就够了,也就是说它可选择A类断路器(包括塑壳式和万能式),DZ5、DZ15、TO、TG、GM1、TM30、HSM1及DW15等系列除有配电保护的性能外,它们的630A及以下规格均有保护电动机的功能。
低压断路器的选型和整定
断路器的选型和整定断路器的选用,应根据具体使用条件选择使用类别,选择额定工作电压、额定电流、脱扣器的整定电流等参数,参照产品样本提供的保护特性曲线选用保护特性,并需对短路特性和灵敏系数进行校验。
01断路器的分类(1)框架式断路器(ACB)框架断路器也称为万能式断路器,其所有零件都装在一个绝缘的金属框架内,常为开启式,可装设多种附件,更换触头和部件较为方便,多用在电源端总开关。
过电流脱扣器有电磁式,电子式和智能式脱扣器等几种。
断路器具有长延时、短延时、瞬时及接地故障四段保护,每种保护整定值均根据其壳架等级在一定范围内调整。
框架断路器适用交流50Hz,额定电压380V、660V,额定电流为200A-6300A的配电网络中,主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路,单相接地等故障的危害,该断路器具有多种智能保护功能,可做到选择性保护。
在正常的条件下,可作为线路的不频繁转换之用。
1250A以下的断路器在交流50Hz电压380V 的网络中可用作保护电动机的过载和短路。
框架式断路器还经常应用于变压器400V侧出线总开关、母线联络开关、大容量馈线开关和大型电动机控制开关。
(2)塑壳式断路器(MCCB)塑壳式断路器也被称为装置式断路器,其接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。
辅助触点,欠电压脱扣器以及分励脱扣器等多采用模块化,结构非常紧凑,一般不考虑维修,适用于作支路的保护开关。
塑壳断路器通常含有热磁跳脱单元,而大型号的塑壳断路器会配备固态跳脱传感器。
塑壳式断路器过电流脱扣器有电磁式和电子式两种,一般电磁式塑壳断路器为非选择性断路器,仅有长延时及瞬时两种保护方式;电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。
部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。
塑壳式断路器一般用于配电馈线控制和保护,小型配电变压器的低压侧出线总开关,动力配电终端控制,也可用于各种生产机械的电源开关。
ACB、MCCB、MCB断路器使用如何区别
不同的负载应选用不同类型的断路器最常见的负载有配电线路、电动机和家用与类似家用(照明、家用电器等)三大类。
以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器。
这三类断路器的保护性质和保护特性是不相同的。
对配电型断路器而言,它有A类和B类之分:A类为非选择型,B类为选择型。
所谓选择型是指断路器具有过载长延时、短路短延时和短路瞬时的三段保护特性。
万能式(又称框架式)断路器中的DW15系列、DW17(ME)系列、AH系列和DW40、DW45系列中大部分是B 型,而DZ5、DZ15、DZ20、TO、TG、CM1、TM30及HSM1等系列和万能式DW15、DW17的某些规格因仅有过载长延时、短路瞬时的二段保护,它们是属于非选择型的A类断路器。
选择性保护,如图1所示。
当F点短路时,只有靠近F点的QF2断路器动作,而上方位的QF1断路器不动作,这就是选择性保护(由于QF1不动作,就使未发生故障的QF3、QF4支路保持供电)。
如果QF2和QF1都是A类断路器,则F点发生短路,短路电流值达一定值时,QF1、QF2同时动作,QF1断路器回路及其下的支路全部停电,就不是选择性保护了。
能够实现选择性保护的原因是,QF1为B类断路器,它具有短路短延时性能,当F点短路时,短路电流流过QF2支路,也流过QF1回路,QF2的瞬时动作脱扣器动作(通常它的全分断时间不大于0.02s),因QF1的短延时,QF1在0.02s内不会动作(它的短延时≥0.1s 或0.2、0.3 、0.4s)。
在QF2动作切断故障线路时,整个系统就恢复了正常。
可见,如果要达到选择性保护的要求,上一级的断路器应选用具有三段保护的B型断路器。
对于直接保护电动机的电动机保护型断路器,它只要有过载长延时和短路瞬时的二段保护性能就够了,也就是说它可选择A类断路器(包括塑壳式和万能式),DZ5、DZ15、TO、TG、GM1 、TM30、HSM1及DW15等系列除有配电保护的性能外,它们的630A及以下规格均有保护电动机的功能。
西门子 3WN6 万能式断路器 框架式断路器 (ACB) 产品手册
3WN6 万能式断路器
新型的 3WN6 系列万能式断路器适用于额定电流从630~3200A ,运行电压至AC690V 的大型建筑物、工矿企业、电站和水厂等场所,还适用于钴井机或船舶等场合。
3WN6 的优点:
• 紧凑的外形使其可用于体积更小的开关柜• 固定式和抽屉式• 热耗散减少• 满负载运行至 55°C • 所需的控制功率减少• 多种功能特征
• 标准型中配置有多种可视信号和电气信号• 模块化结构
• 适合于各种用途的过电流保护单元
应用
3WN6 系列断路器可应用于:• 在三相系统中作为进线和出线装置
•用于通断和保护电动机、发电机、变压器和电容器组
• 作为大型设备的主开关
用途广泛的新型过电流脱扣器
新型的 3WN6 断路器以拥有新一代的过电流脱扣器为特征。
所有的过电流脱扣器可用作时间分段控制,并且具有状态显示和故障原因显示。
脱扣信号独立存储而不需外部电源,信号的查询也不需附加的信号装置。
对于脱扣器机电参数配置的测试也包含在脱扣器中。
根据用户需要,还可以提供扩展的报警功能,电流表甚至通讯模块。
功能可用于能量管理,或诊断数据输,以及准确地预测维修周期。
s
框架式断路器 (ACB)。
断路器的分类与选择
断路器的分类与选择标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]断路器的分类与选择1、高压断路器(QF)——短路、灭弧、正常负荷高压断路器具有可靠的灭弧装置,其灭弧能力很强,电路正工作时,用来接通或切断负荷电流,在电路发正故障时,防止事故扩大,保证安全运行。
也可用来切断巨大的短路电流。
高压断路器要开断1500V,电流为1500-2000A的电弧,这些电弧可拉长至2m仍然继续燃烧不熄灭。
故灭弧是高压断路器必须解决的问题。
高压断路器按灭弧介质的不同可分为多油灭弧断路器、少油断路器、高压断路器、真空断路器、六氟化硫断路器、磁吹断路器等。
2、负荷开关(QL)——过负荷电流,简单灭弧负荷开关吸具有简单的灭弧装置,其灭弧能力有限,在电路正常工作时,用来接能或切断负荷电流,但在电路断路时,不能用来切断巨大的短路电流,负荷开关断开后,有可见的断开点,是其特点。
3、隔离开关(QS)——无灭弧,有明显断点隔离开关没有特殊的灭弧装置,其灭弧能力微弱,故一般用来隔离电压,将已由短路器切断,没有负荷电流流过的电路接通或切断,而不能用来接能或切断负荷电流。
隔离开关的主要用途是当电气设备需停电检修时,用它来隔离电源电压,并造成一个明显的断开点,以保证检修人员工作的安全。
一般大容量超过400KVA的装断路器,或者真空负荷开关,低于这个的装压气式负荷开关熔断器组合电器,也就是用熔断器来切断过电流!而且熔断器带有撞击器!熔断器动作负荷开关就会跳闸!对于低压装了隔离开关可以方便检修下面的断路器!且隔离开关不能带负荷操作!低压断路器的几种类型表2—1 按用途分类的断路器特性1、框架断路器(万能式)——ACB在额定电流上,原则上额定电流630A心上要求采用框架断路器,塑壳断路器一般为630A(一些新产品可达到1600A)以下。
可见框架断路器的额定电流要大很多,一般为630A-6300A。
另外在分段能力上,框架断路器要比塑壳断路器高。
ACB说明书
使用说明书服务Service 科技Science 创新Creation 环保Conservation 厦门士林电机有限公司目录一、概述1.1用途┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(1)1.2型号及含义┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(1)1.3分类┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(1)1.4正常工作条件┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(1)二、结构说明┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(2)三、智能控制器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(3)四、附件及功能4.1 分励脱扣器、欠压脱扣器、电动贮能机构、闭合(释能)电磁铁┄┄┄┄┄(11)4.2 辅助触头┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(11)4.3 机械联锁┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(11)五、接线5.1控制器上体与互感器的接线┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(13)5.2控制器与断路器的接线┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(14)5.3二次接线图┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(15)六、外形及安装尺寸6.1抽屉式断路器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(16)6.2固定式断路器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(19)6.3柜门开孔尺寸和安装孔距┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(20)七、安装使用及维护7.1安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(21)7.2智能控制器的使用┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(21)7.4 断路器的插入与抽出┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(38)7.5维护┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(38)八、常见故障及排除方法┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(39)一、概述1.1 用途BW 系列万能式断路器(以下简称断路器)额定电压为400V 、690V ,交流50Hz 。
框架式断路器-ACB
框架式断路器(Air Circuit Breaker)断路器:能接通、承载以及分断正常电路条件下的电流,也能在规定的非正常电路条件下接通、承载一定时间和分断电流的一种机械开关电器。
产品选用及工程设计要点:低压断路器主要用于线路的过载、短路、过电流、失压、欠压、接地、漏电、双电源自动切换及电动机的不频繁起动时的保护、操作等用途。
其选择原则除遵守低压电器设备的使用环境特征等基本原则外尚应考虑如下条件:1)断路器的额定电压不应小于线路的额定电压。
2)断路器的额定电流与过流脱扣器的额定电流不小于线路的计算电流。
3)断路器的额定短路分断能力不小于线路的最大短路电流。
4)选择型配电断路器需考虑短延时短路通断能力和延时保护级间配合。
5)断路器的欠压脱扣器额定电压等于线路的额定电压。
6)用于电动机保护时,需考虑电动机的起动电流并使之在电动机启动时间内不动作。
7)断路器选择还应考虑断路器与断路器、断路器与熔断器的选择性配合。
8)断路器与断路器的配合应考虑上级断路器的瞬时脱扣器动作值,应大于下级断路器出线端处最大预期短路电流。
若由于两级断路器处短路时回路元件阻抗值差别小,使之短路电流值差别不大,则上级断路器可选择带短延时的脱扣器。
9)限流断路器在短路电流大于或等于其瞬时脱扣器整定值时,将会在数毫秒以内脱扣。
因此下级保护电器不宜用断路器实现选择性保护要求。
10)具有短延时的断路器,当其时限整定在最大延时的时候,其通断能力下降,因此,在选择性保护回路中,考虑选择断路器的短延时通断能力应满足要求。
还应考虑上级断路器的短路延时可返回特性与下级断路器的动作特性时间曲线不应相交,短延时特性曲线与瞬时特性曲线间不应相交。
11)断路器与熔断器配合使用时应考虑上下级的配合,应将断路器的安秒特性曲线与熔断器安秒特性曲线比较,以使在发生短路电流的情况下,具有保护选择性。
12)断路器作配电线路的保护时,宜选用带长延时动作过流脱扣器的断路器。
ACB操作设定规范
ACB操作设定规范1. 目的通过本规范使操作者能够正确操作ACB,不出现误操作,延长设备的使用寿命,防止设备产生故障并能保证操作者的安全;2. 适用范围A6-1 MEMS 厂务所有ACB系统3. 装置说明3.1框架式断路器(ACB):能接通、承载以及分断正常电路条件下的电流,也能在规定的非正常电路条件下接通、承载一定时间和分断电流的一种机械开关电器。
4. 系统操作说明及注意事项4.1ACB手车操作步骤4.1.1手动将手车从试验断开位置插入到运行位置4.1.1.1打开手车室门,将手车上两个水平把手向上转动90º,使左右锁扣向内收缩,然后将手车推入柜内。
把两个把手恢复到水平位置,使左右锁扣向外伸出插入柜体侧面挡板上的缺口,这时手车就被锁定,进入断开/试验位置。
4.1.1.2将二次插头插入,可在断开试验位置对断路器进行分合试验。
4.1.1.3关上手车室门,锁好。
4.1.1.4确认接地开关在分闸位置,将手摇曲柄插入摇进插孔,并顺时针转动,直到转不动为止(约20转),手车即移动到工作位置,一次静触头接通。
4.1.1.5观察位置指示器,确认在运行位置。
4.1.1.6在不转动手动曲柄的情况下拔出手柄。
4.1.2手动将手车从运行位置移到断开/试验位置4.1.2.1确认真空断路器已经分闸。
4.1.2.2将手摇曲柄插入摇进插孔,并逆时针转动,直到转不动为止(约20转),手车即移到断开/试验位置,一次静触头分断。
4.1.2.3观察位置指示器,确认断路器在断开/试验位置。
4.1.2.4在不转动手动曲柄的情况下拔出手柄。
4.1.2.5此时接地开关可按需要合闸。
4.1.2.6打开手车室门,拔掉二次插头,并按照把手车推入柜内的倒序操作,即可将手车拉出柜外。
4.1.3将手车从断开/试验位置移到转移车上4.1.3.1打开手车室的门。
4.1.3.2拔掉控制线插头,将其锁定在手车上的存放位置。
4.1.3.3将转移车推到开关柜正面,调整工作台的高度,使导向针对准柜前的导向插孔,稍用力一推,转移车通过锁定键咬合在开关柜前。
acb断路器的框架电流 -回复
acb断路器的框架电流-回复【acb断路器的框架电流】是指在正常使用情况下,acb断路器可承受的最大电流。
acb断路器作为一种重要的电器设备,被广泛应用于各个领域,起到保护电路安全的作用。
了解acb断路器的框架电流及其重要性对于正确选用和使用acb断路器具有重要意义。
本文将从以下几个方面介绍acb 断路器的框架电流。
一、什么是acb断路器的框架电流acb断路器的框架电流是指在规定的电压和频率条件下,acb断路器可连续带载工作的额定电流值。
根据电流的大小,可选用不同额定电流的acb 断路器。
框架电流取决于断路器内部的导电材料、触头结构、传热性能等因素。
通常情况下,保证断路器正常运行并防止过载或短路时的失效,acb 断路器的框架电流要大于或等于电路中的额定电流。
二、为什么要选择合适的框架电流选择合适的框架电流是确保acb断路器正常工作的关键。
如果框架电流过小,则会导致断路器在过载或短路时无法及时跳闸,从而使电路失去保护作用;而如果框架电流过大,则会造成断路器内部过载,甚至损坏断路器的绝缘材料,使其失效。
因此,根据实际电路负荷和短路能力,选择适当的框架电流对于保护电路和提高电气设备的可靠性至关重要。
三、如何确定acb断路器的框架电流确定acb断路器的框架电流需要考虑多个因素。
首先,需要了解电路的额定电流和短路电流,以及电路负荷的特点和变化情况。
其次,需要根据电力系统的配电容量及负载特性,确定acb断路器的额定电流。
一般来说,acb断路器的框架电流应大于或等于电路的额定电流,但要根据具体情况进行综合考虑,包括负荷的峰值、短路电流的大小和类型等。
四、框架电流与短路电流的关系框架电流与短路电流是acb断路器选型的重要参考依据。
短路电流是指电路中发生故障时所能达到的电流峰值,它决定了acb断路器在短路情况下能否正常跳闸。
一般来说,acb断路器的框架电流应大于或等于电路的短路能力。
根据不同的短路电流水平,可选择相应的框架电流,确保在发生短路时能够有效地切断故障电流,保护电力设备和线路的安全。
框架断路器的脱口曲线解读
框架断路器的脱口曲线解读
框架断路器(Air Circuit Breaker, ACB)的脱口曲线是用于描述其短路保护功能的特性曲线。
脱口曲线显示了断路器的短路保护响应时间和动作电流之间的关系。
在脱口曲线中,通常使用对数坐标来表示电流和时间。
曲线的横坐标代表电流,纵坐标代表时间。
脱口曲线通常分为几个不同的区域,表示了断路器在不同电流范围内的响应时间。
解读脱口曲线时,需要注意以下几个要点:
1. 动作时间:曲线上的不同点代表了断路器的动作时间。
较靠近曲线起点的点表示较小的电流下的动作时间,而较远离起点的点表示较大的电流下的动作时间。
2. 动作电流:曲线上的不同区域代表了断路器的动作电流范围。
通常曲线分为瞬时动作区、短时间动作区和延时动作区。
瞬时动作区表示断路器能够迅速动作的最大电流范围,短时间动作区表示断路器可以在一定的时间内动作的电流范围,而延时动作区表示断路器需要较长时间才能动作的电流范围。
3. 选择合适的曲线:根据特定的应用需求,需要选择适合的脱口曲线。
不同的应用场景可能需要不同的动作时间和动作电流范围,以确保断路器能够在故障发生时及时切断电路,保护电气设备和人员安全。
总之,脱口曲线提供了断路器短路保护功能的信息,帮助用户选择适合的断路器来保护电气系统。
在实际应用中,需要结合具体的电气系统要求和安全标准来解读和选择合适的脱口曲线。
低压断路器型号 标准
低压断路器型号标准
低压断路器型号有很多种,每种型号都有其独特的特点和应用。
以下是一些常见的低压断路器型号和标准:
1. 框架式断路器(ACB):也称为万能式断路器,所有零件都装在一个绝缘的金属框架内,常为开启式,可装设多种附件,更换触头和部件较为方便。
框架断路器适用交流50Hz,额定电压380V、660V,额定电流为200A-6300A的配电网络中。
框架式断路器还经常应用于变压器400V侧出线总开关、母线联络开关、大容量馈线开关和大型电动机控制开关。
2. 塑壳式断路器(MCCB):其特点是固定式的塑壳断路器,它与热脱扣器配合使用,能带负载通断电路,并且可以自动切除接地故障。
塑壳式断路器主要用于交流50Hz或60Hz,额定电流在630A以下的馈电线路中保护线路的过载和短路。
3. 微型断路器(MCB):适用于照明、电机控制、配电等电路中,作为线路及电器设备的过载和短路保护以及线路的不频繁转换之用。
此外,还有许多其他类型的低压断路器,如漏电断路器、电子式断路器等。
需要注意的是,选择合适的低压断路器型号需要考虑到电路的电压、电流、保护需求等因素,并遵循相应的标准。
概述断路器:断路器有两种型式:框架式断路器(ACB)和塑壳式.
断路器概述:断路器有两种型式:框架式断路器(ACB)和塑壳式断路器(MCCB):a:框架式断路器:容量一般在630A~6300A之间,用于变压器出口侧,作为低压配电盘的进线开关、联络开关和大容量的馈电开关。
其特点是容量大,最大可到6300A,且具有短延时作用,可作上下级断路器之间的选择性配合,延时时间可在0.1~0.4秒之间选择。
b;塑壳式断路器:额定电流一般在63A~800A之间,用于配电线路馈出线开关和电动机的保护开关,随着制造技术的发展,塑壳式断路器的额定电流目前已达2000A。
此外,还有一种微型(或小型)断路器,额定电流为1A~63A,一般用于照明、小型电动机和控制回路。
怎样选择断路器:1. 额定电流:根据电动机的额定电流或配电线路的计算电流,先选择恰当的壳架等级额定电流,然后在这一等级中选择额定电流。
例如有一台水泵电动机,型号为Y255M-4,55KW,额定电流为103.6A,选用壳架电流为225A的CM1-225□型断路器(或壳架电流为160A的NS160□型),额定电流为125A。
2. 额定极限分断能力:根据配电柜上的母线短路电流I″,一般的负荷中心(PCC)可按变压器出口侧的短路电流确定,如果由电动机控制中心(MCC)供电,则要根据从PCC到MCC的距离和选用的电缆截面,计算出MCC母线上的短路电流值来选择。
例如上述的水泵电动机在上级变压器容量为1000KVA 时,短路电流值为32.1KA。
可选用CM1-255L(极限短路分断能力Icu为35KA,CM1-225C为25KA,CM1-225M为50KA),如果在同一段母线上都是向大容量的电动机供电,则要加上电动机短路时的反馈电流影响(可进行计算),如果无法计算时,则可以选CM1-225M型断路器。
如果上级变压器为1600KVA时,短路电流值为51.3KA,断路器应选用CM1-225H(极限短路分断能力Icu为85KA)。
上述举例是考虑供电系统容量为,实际上1600KVA变压器二次测的短路容量不会超过50KA,选用CM1—225M也是可以的,如果这台变压器都是向大容量的电动机供电,则应该选CM1-225H。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
字节号 1 2 3 4 5 6 7 8
表 2-2 读取多个数据报文格式
查询报文
响应报文
名称
数值
字节号
名称
从站地址
1-247
1
从站地址
功能码
