箱变使用说明书
箱变说明书
YBW-12/0.4高/低压预装式变电站安装使用说明书************有限公司目录一产品概述 (1)二产品型号含义 (1)三使用环境条件 (1)四结构概述 (2)五箱变主要技术参数（仅供参考） (2)六运输及存放 (3)七现场安装 (3)八现场调试 (4)九操作 (5)十维护、维修 (6)十一本厂供货时提供下列文件及附件 (7)十二定货须知 (7)YBW1-12/0.4户外预装式变电站是由高压室、变压器室、低压室组成的高效配电装置。
适用于额定电压12KV的电力系统。
具有成套性、占地面积小、可移动、结构合理、外形美观、安装维护方便和投资少的特点，适用于住宅小区、大型工地、工矿企事业单位、高层建筑、城市路灯配电、油田、矿山、狭窄街道、临时用电等场所。
本开关设备能满足GB17467-2001等技术标准要求，并且具有防止误操作断路器；防止带负荷拉闸；防止带电关合接地开关；防止接地开关在接地位置时送电和防止误入带电间隔“五防”功能。
二产品型号含义YBW- 12/0.4- □□Z：终端型H：环网型额定容量（kVA）低压侧额定电压（kV）高压侧额定电压（kV）户外预装式变电站三使用环境条件3.1 海拔高度：不超过2000米。
3.2 环境温度：上限为40℃；下限为-30℃。
3.3 风压不超过700Pa（相当于风速34m/s）。
3.4 地震烈度不超过8度。
没有火灾、爆炸危险。
3.5没有剧烈震动，垂直倾斜度不超过5°及化学腐蚀等严重污秽的场所。
3.6 超出上述环境条件时，用户应与制造厂协商。
4.1 本系列产品系框架结构，用型钢经特殊防腐处理后焊接而成。
外壳可采用冷轧钢，表面喷塑。
箱顶为双层结构具有隔热、排气降温的作用。
4.2 所有操作均在柜门关闭状态下进行。
具备完善有效的“五防”功能，防止误操作。
4.3 进出线方式：高压电缆进，低压电缆出；高压电缆进，低压架空出；高压架空进，低压电缆出；高压架空进，低压架空出。
箱式变压器操作规程
箱式变压器操作规程
《箱式变压器操作规程》
一、操作前的检查
1. 确认箱式变压器的电源已经关闭并且断开电源。
2. 检查箱式变压器周围没有易燃、易爆、腐蚀物质。
3. 确保箱式变压器的绝缘性能良好，没有漏电现象。
二、开启箱式变压器
1. 将箱式变压器的主断路器或开关关闭。
2. 先打开箱式变压器的低压侧开关，然后是高压侧开关。
3. 确保电压稳定后再连通负载。
三、关闭箱式变压器
1. 先断开负载，然后依次关闭高压侧和低压侧开关。
2. 关闭主断路器或开关。
3. 切断电源。
四、维护与保养
1. 定期对箱式变压器进行绝缘测试。
2. 清洁箱式变压器外部，去除积聚的灰尘和杂物。
3. 定期检查箱式变压器连接线路和开关，如有损坏及时更换。
五、注意事项
1. 不得超负荷使用箱式变压器。
2. 发现箱式变压器有异常响声或异味时，立即断开电源并联系专业人员检修。
3. 使用箱式变压器时，严禁在周围堆放易燃、易爆、腐蚀物质。
以上就是《箱式变压器操作规程》，遵守操作规程，可以有效确保箱式变压器的安全运行，延长使用寿命，保障生产安全。

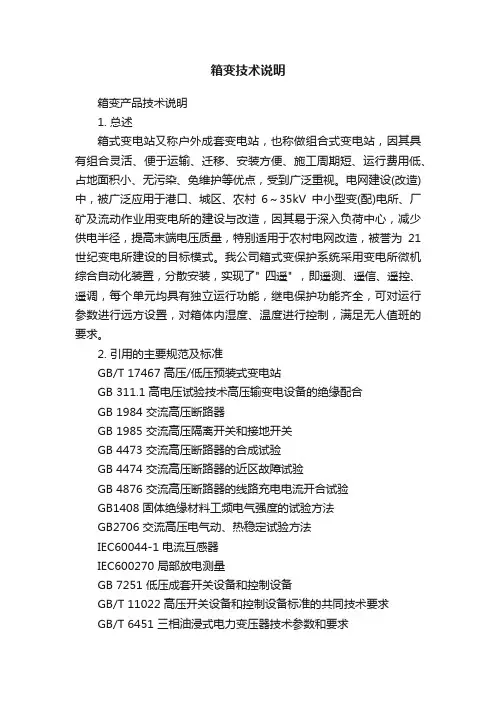

箱变技术说明
箱变技术说明箱变产品技术说明1. 总述箱式变电站又称户外成套变电站，也称做组合式变电站，因其具有组合灵活、便于运输、迁移、安装方便、施工周期短、运行费用低、占地面积小、无污染、免维护等优点，受到广泛重视。
电网建设(改造)中，被广泛应用于港口、城区、农村6～35kV中小型变(配)电所、厂矿及流动作业用变电所的建设与改造，因其易于深入负荷中心，减少供电半径，提高末端电压质量，特别适用于农村电网改造，被誉为21世纪变电所建设的目标模式。
我公司箱式变保护系统采用变电所微机综合自动化装置，分散安装，实现了" 四遥" ，即遥测、遥信、遥控、遥调，每个单元均具有独立运行功能，继电保护功能齐全，可对运行参数进行远方设置，对箱体内湿度、温度进行控制，满足无人值班的要求。
2. 引用的主要规范及标准GB/T 17467 高压/低压预装式变电站GB 311.1 高电压试验技术高压输变电设备的绝缘配合GB 1984 交流高压断路器GB 1985 交流高压隔离开关和接地开关GB 4473 交流高压断路器的合成试验GB 4474 交流高压断路器的近区故障试验GB 4876 交流高压断路器的线路充电电流开合试验GB1408 固体绝缘材料工频电气强度的试验方法GB2706 交流高压电气动、热稳定试验方法IEC60044-1 电流互感器IEC600270 局部放电测量GB 7251 低压成套开关设备和控制设备GB/T 11022 高压开关设备和控制设备标准的共同技术要求GB/T 6451 三相油浸式电力变压器技术参数和要求GB3983.1 低电压并联电容器GB9466 低压成套开并设备基本试验方法IEC439低压开关设备和控制设备成套装置IEC947 低压开关设备和控制设备3. 使用条件3.1 气温气温：-20~+40℃（24小时内，平均温度不超过+35℃）3.2 相对湿度不大于85﹪（+25℃）4. 箱式变电站技术参数额定电压：6~10/0.4~0.69kV；操作机构电压：低压交流220V；高压手动操作或直流110V操作。
箱式变电站使用说明书
YB□-12/0.4系列箱式变电站使用说明书贵阳千福安电气技术有限公司电话：0851-8网址：地址：贵阳市白云区建设南路泰和花园1 概述1.1 产品适用范围YB系列预装式变电站适用于三相交流50Hz，10KV、6KV电压等级的三相系统中作为受电、变配电用。
预装式变电站箱体采用了阻燃性材料和非爆炸性元件，能深入到负荷中心，广泛应用于工矿、企业、高层楼宇、住宅小区、医院、机场、学校、地铁、商业中心、以及城市道路等场所。
1.2 产品执行标准GB/T17467-1998《高压/低压预装式变电站》1.3 产品型号说明Y B □ (□) □ /□ - □额定容量(kVA)低压侧电压等级(kV)高压侧电压等级(KV)箱体材料:彩钢复合板结构布局：M目字形结构P品字形结构MS美式结构预装式变电站1.4 产品的正常使用条件1.4.1海拔高度不超过1500m；1.4.2最高气温+40℃；1.4.3最高日平均气温+30℃；1.4.4最高年平均气温+24℃；1.4.5最低气温-25℃（适用于户外）；1.4.6户外风速不超过35m/s；1.4.7空气相对湿度不超过90%（+25℃时）；1.4.8地震水平加速度为0.4m/s,垂直加速度为0.2m/s；1.4.9安装在没有火灾、爆炸危险、化学腐蚀及剧烈振动，其地面倾斜度不超过5°的场所；1.4.10上述使用条件不满足要求时，用户可与制造商协商解决。
1.5 JXYB系列预装变电站主要技术数据(表1)1.6 10kV级S9系列油浸式变压器技术参数 (表2)1.7 10kV级S11系列油浸式变压器技术参数 (表3)1.8 10kV级SC9系列环氧树脂干式变压器技术参数 (表4)1.9 10kV级SC10系列环氧树脂干式变压器技术参数 (表5)2 产品结构简介2.1 其本组成预装式变电站是由高压开关设备、电力变压器、低压开关设备三个单元组成的变、配电成套装置。
具有成套性强，体积小，可移动，安装检修方便，节能性能好等特点。
美式箱变使用说明书(新)
本说明书适用于本公司生产的MB预装式变电站的安装，使用及日常维护。
请用户在安装及使用之前认真阅读该说明书。
一产品介绍1.1概述MB预装式变电站是许继工控系统有限公司推出的国产化美式箱变。
该产品作为电缆化配电网中重要供电单元，集高压控制，保护，变电，以及配电设备于一体的成套预装产品，广泛应用于城乡配电网之中。
该产品将高压负荷开关，高压熔断器置于变压器油中，具有与变压器器身共箱或分箱两种结构形式。
油箱采用全密封结构，配有油温表、油位表、压力表、压力释放阀、放油阀等元件以监测变压器运行状况。
该产品分为环网型、终端型及双电源供电方式。
为了使此种产品更适合于我国电网的实际要求，插拔型干式熔断器，熔丝的熔断不影响变压器的性能。
根据低压馈出要求的复杂程度，我公司MB型产品分为标准型、加强型和综合型三种结构形式，做到使用户和设计单位在选型时、更灵活、更经济。
1.2使用环境环境温度：最高气温+40℃，最低气温-30℃;海拔：≤1000m;风速：相当34m/s;湿度：日相对湿度平均值不大于95％，月相对湿度平均值不大于95％；防震：水平加速度不大于0.4m/S2,垂直加速度不大于0.15m/S2；安装地点倾斜度：不大于3°；安装环境：周围空气不受腐蚀性，可燃性气体等明显污染，安装地点无剧烈震动；订购本产品超出上述条件规定时，可与本公司相关技术人员进行协商。
二产品装卸和运输油箱两侧有用于装卸的吊拌，起吊钢丝绳之间的夹角不得大于60°（见下图），如有必要应用横杆支撑钢丝绳，以免造成箱变结构或起吊钩的任何变形。
箱变运输时必须保持正常的直立状态，并固定好防止箱变滑动，运输过程应匀速行驶，上下坡及路面不平应采取措施，防止倾斜造成某一侧受力过大，造成意外事故。
注意：对于不带吊拌的箱变，起吊时用底拖架上的四个吊臂杆（专用吊具）。
三安装美式箱变安装前应做好基础，预埋接地极及高低压电缆。
根据低压馈出要求的复杂程度，我公司MB型产品分为标准型、加强型和综合型三种外壳形式。
箱变使用说明书
箱变使用说明书(总4页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除箱变、开闭所操作维护说明说一、箱变、开闭所操作规程1、10kV、500kVA以上箱变、开闭所使用单位必须配备变电所专职电工。
电气工作人员必须身体健康，并具备必要的电气知识，取得电工证后方可上岗。
2、箱变安装后，运行、维护、操作、事故处理、交接与事故后的试验、预防性实验、保护校验等均由用户负责。
3、用户不准改变箱变原结构，否则将失去保修资格。
4、高压操作要由电气负责人签发操作票，并做好组织与技术安全措施。
5、高压倒闸操作必须由两人进行，带绝缘手套。
为保证安全每天定期进行巡回检查，单人巡视时不得进行任何操作，雷雨天巡视应穿绝缘靴。
6、严禁随意打开高压柜、电缆柜、需要打开时必须确认柜内带电部分已无电压。
7、安全技术措施⑴停电按规定断开各负荷开关及检修段上级负荷开关。
⑵验电使用相应电压等级验电器在停电设备进出线地侧进行验电，确认已无电压。
⑶放电使用符合规定的接地线进行各相放电。
接地线，各相短路并接地。
在一经合闸就可送电到检修点的开关上悬挂“禁止合闸，有人工作”标示牌。
8、各开关操作顺序为：（以开关说明书或开关上标示牌说明为准）⑴送电：（高压负荷开关：FN12-12为例）：关闭柜门，转动框门门锁扣住柜门。
将操作杆插入接地开关操作孔内。
按标示转动至接地开关分闸，这时柜门应锁住不能开。
将操作杆插入负荷开关操作孔内。
按标示转动至负荷开关合闸，这时可听见变压器有轻微响声，说明高压已送电。
⑵停电将操作杆插入负荷开关操作孔内，按标示转动至负荷开关分闸。
观察开关隔离断口以分开，确认负荷开关断开后，系统已无电压。
将操作杆插入接地开关操作孔内按标示转动至接地开关合闸。
注意这时负荷开关进线端仍有高压电，如需进入高压开关柜内仍需进线电缆停电。
⑶本箱变低压配电系统接地制式为：TN-C接地系统。
美式变电站使用说明书
美式变电站使用(shǐyòng)说明书美式变电站使用(shǐyòng)说明书ZGS- 组合(zǔhé)箱式变电站安装使用说明书********1.概述(ɡài shù)ZGS系列组合式变电站称美式箱变，是我公司在吸收美国基座式变压器技术的基础上自行开发的高科技产品。
它具有(jùyǒu)体积小、结构紧凑、全功能、全绝缘、全封闭、无裸露、保护范围广、设计合理、节约土地及基建资金等到优点。
而且深入负荷中心进行环网与双向供电，一次安装即可实现送电，适用于商业中心、工业园区、居民小区、街道、机场、码头、车站、地铁入城市人中密集区。
2：产品型号说明(shuōmíng)Z G S ━□━□∕□电压(diànyā)等级（KV）变压器额定(é dìng)容量（KVA）性能(xìngnéng)水平代号三相(sān xiānɡ)共箱式组合式变压器3：使用环境条件（1）海拔不超过2000m（2）环境温度-30℃—+40℃（3）空气相对湿度不超过90%。
（+25℃）（4）风速不大于35m/s(5) 地震水平加速度0.4m/s，重直加速度0.02m/s发下（6）安装地点就无腐蚀性或可燃性气体和水蒸气。
（7）安装地点应无剧烈振动，垂直斜倾度不超过5度，上述条件如不能满足时，用户与制造厂协商解决。
4：结构特征（1）底座和骨架采用槽钢(cáo ɡānɡ)、角钢焊接而成有较高的强度。
（2）具有体积小，相当于同电压级、同容量其他箱式变电站的1/3，重量(zhòngliàng)大为减轻。
（3）其熔断器、高压负荷(fùhè)开关。
无励磁调压分接开关为变压器的部件装在变压油箱内。
（4）全封闭、全绝缘(juéyuán)、全范围。
（5）高低压室隔离采取联锁，当低压门打开后，才能(cáinéng)打开高压室门。
箱式变电站安装使用说明书
XWB箱式变电站安装使用说明书一产品概述XWB-10/户外（户内）、XWB-35/10（）型箱式变电站系列是由高压室、变压器室、低压室组成的高效变配电装置。
适用于额定电压35KV、12KV的电力系统。
具有成套性、占地省、可移动、结构合理、外形美观、安装维护方便和投资少的特点，适用于住宅小区、大型工地、工矿企事业单位、高层建筑、城市灯路灯控配电、油田、矿山、狭窄街道、临时用电等场所。
本开关设备能满足GB/T17467-1998、GB/T17467-1998等标准要求，并且具有防止误操作断路器；防止带负荷拉闸；防止带电关合接地开关；防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。
二产品型号含义X W B — 35（10）/ （）□KVA容量低压侧额定电压高压侧额定电压变电站户外箱式三使用环境条件海拔高度：不超过2000米。
环境温度：上限为40℃；下限为-30℃，高寒地区-40℃。
风压不超过700Pa（相当于风速34m/s）。
地震烈度不超过8度。
没有火灾、爆炸危险。
没有剧烈震动，垂直倾斜度不超过5°及化学腐蚀等严重污秽的场所。
超出上述环境条件时，用户应与制造厂协商。
四结构概述本系列产品系框架结，用型钢经特殊防腐处理后焊接而成。
外壳可采用防锈铝合金板、彩色夹心钢板、非金属。
箱顶为双层结构具有隔热、排气降温的作用。
所有操作均在柜门关闭状态下进行。
具备完善有效的“五防”功能，防止误操作。
进出线方式：高压电缆进，低压电缆出；高压电缆进，低压架空出；高压架空进，低压电缆出；高压架空进，低压架空出。
高压侧一次供电系统可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。
变压器室可选择 S9、S11以及其他低损耗油浸式变压器和干式变压器；变压器（如变压器容量大于1600KVA，变压器敞开布置）设有自起动强迫风冷系统及照明系统。
采用自然通风和强迫通风两种方式，通风冷却性能良好。
箱变使用说明书
目录概述技术参数一次结构图结构安全操作规程标准图纸基础技术要求标准包装保管运输订货须知概述适用范围本说明数对YBM，YBP系列紧凑型箱式变电站（以下简称箱变）的型号说明、环境条件、技术参数、产品结构、检验及标志等进行了规定。
本技术太偶见使用于额定频率为交流50Hz，额定电压10/0.4kV,变压器容量在50-1600kVA之间的YBM，YBP，ＭＢ箱变中。
箱变是由高低压开关设备、配电变压器、电能计量设备和无功功率补偿装置等设备装配在一个或几个箱体内组成的紧凑型变配电装置。
箱变投资地，占地面积小，施工周期短，维修方便，安全可靠，特别是其外形多样化易与周围环境相协调的特点被广泛地应用于高层建筑、住宅小区、厂矿企业、市政、公园、商场等，目前得到大力发展。
引用标准ＧＢ／Ｔ１７４６７－１９９８《高压／低压预装式变电站》ＤＬ／Ｔ５３７－１９９３《６－３５ｋＶ箱式变电站定货技术条件》ＧＢ／Ｔ１１０２２－２００２《高压／低压预装箱式变电站选用导则》ＧＢ７２５１．１－２００５《低压成套开关设备和控制设备》第一部分：《型式试验和部分型式试验成套设备》ＧＢ／Ｔ１６９３４－１９９７《电能计量柜》ＧＢ１０９４－２００３《总则》（变压器）品型号说明产品型号说明变压器容量低压侧额定电压高压侧额定电压设计序号结构型式变电站预装式使用环境1，海拔高度；小于等于2000m.2，周围空气温度：不高于+40°C，不低于-25°C3，风速：小于等于35m/s4，相对湿度：日平均值不大于95%，月平均值不大于90%。
5，安装地点：没有爆炸，火灾危险。
无严重腐蚀，污秽源。
周围无剧烈震动设备。
安装倾斜度不超过3度。
6，如与上述条件不符可与厂家协商。
基础技术要求1.接地网可按其它做法，但接地电阻需小于4欧。
2.电缆管预埋根数，位置，管经由用户自定。
3.墙裙，踏步自定。
4.在当地供电部门指导下，可预埋电缆头固定支架。
5.防水沙浆厚20mm.6.根据平面图设定摆向，变压器室门朝向路边或开阔地。
欧式箱变通用说明书
预装式箱式变电站（欧式）此次承蒙惠购10KV欧式箱变，非常感谢。
本设备广泛应用丁矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，为新型的成套变配电装置，调试、维修方便，运行稳定，可靠性高。
为了充分利用本设备的功能，务请在使用之前，仔细阅读本使用维护手册，以便丁今后长期安全正确的使用。
1、......................................................................... 概述4 2、...................................................................... 型号说明5 3、...................................................................... 使用条件5 4、...................................................................... 技术规范6 5、...................................................................... 技术参数8 6、................................................................ 各单元技术说明10 7、................................................................ 控制与工艺要求14 8、.................................................................... 安装与维修16 9、...................................................................... 订货须知2210、图纸 (22)1、概述1.1简介本箱变是把高压开关设备，配电变压器，低压开关设备，电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置，适用丁矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，为新型的成套变配电装置。
预装式变电站(欧式)安装、使用及维护说明书
YB系列预装式变电站（欧式）安装、操作说明书一、概述YB—12型预装式变电站（又名箱式变电站，以下简称箱变）是北京合纵科技有限公司根据国家城乡电网改造的需要，按照国际、国内标准进行设计的系列产品。
由高压开关设备、配电变压器、低压开关设备、电能计量设备和功率补偿装置（必要时）等组装在一个或几个箱体内构成的紧凑型变配电装置。
它适用于城市公用配电、高层建筑、住宅小区、厂矿企业等场所。
本产品具有成套性强、安装周期短、占地面积小、投资小、运行安全可靠、造型美观等特点。
二、使用环境•海拔高度：2000m•周围空气温度：-30℃～+40℃•周围相对湿度：日平均值不大于95% 月平均值不大于90%•户外风速：不超过35m∕s•安装地点：安装在没有火灾爆炸危险，没有严重化学腐蚀及剧烈震动的场所注：超出上述使用环境条件时，请与我公司销售中心联系。
三、产品型号及含义欧式：品字型：目字型：终端型：环网型变压器容量kVA低压电压等级kV高压电压等级kV：变压器性能参数等级为“9系列”：变压器性能参数等级为“11系列”：三相变压器：单相变压器：预装式变电站四、手册说明本手册是用来辅助技术人员进行YB—12型预装式变电站的安装、操作运行及维护。
虽然本手册尽可能详尽地考虑了一般安装、操作和维护过程中可能遇到的问题，但它不可能包括设备和使用条件的所有可能变化。
本手册没有对在设备安装、操作或维护中发生的偶然事件逐一讨论。
如需更详尽的资料，请与我公司产品技术服务部联系。
需要指出的是：使用本手册的人员必须了解电力系统的高、低压安全操作规程，本手册不能代替安全操作此设备所需的适当培训和必要的实践经验。
五、安装①．验收检查●产品到货，先检查运输中是否发生损坏或装卸不当，把发现的任何损坏或缺陷通知我公司产品技术服务部，以便尽快妥善处理。
●在移动箱变之前，要先拧紧或更换可能已经松动或损坏的零件或附件。
●产品附有装箱单、合格证、安装使用说明书、电气原理图、二次接线图、外形图、安装地基图、所采用的主要设备的说明书、操作工具（有专用操作工具时）、钥匙（有门锁时）以及根据协议而提供的备品备件。
箱变说明书
标题：箱变说明书一、引言箱变作为电力系统中的重要组成部分，在电力输送和分配中起着至关重要的作用。
本说明书旨在介绍箱变的基本原理、结构、安装方法和维护保养等内容，以便用户能够正确使用和维护箱变，确保电力系统的安全运行。
二、箱变的基本原理1. 基本概念箱变，又称变电站变压器，是电力系统中的一个重要设备。
其主要功能是将电力输送线路的高压电能转变为低压电能，以供居民、企事业单位使用。
2. 工作原理箱变主要由变压器、控制电路、保护装置等组成。
在高压侧，变压器将输送线路的高压电能降压，同时在低压侧提供稳定的低压电能。
控制电路负责箱变的运行控制，而保护装置能够及时检测和处理箱变的故障情况，确保系统的安全运行。
三、箱变的结构1. 外观结构箱变外观通常为箱型结构，由钢板焊接而成，具有较强的耐压性能和防护功能。
箱变设计合理，在外观上考虑了美观和通风散热等因素。
2. 内部结构箱变内部主要由高压侧和低压侧的绝缘层、铁芯、线圈等组成。
绝缘层能够有效隔离高压和低压部分，避免电能泄漏和短路等危险情况。
铁芯和线圈则起到了转换电能的作用。
四、箱变的安装方法1. 安装环境要求箱变的安装应在室内进行，确保安装环境通风、干燥，并且远离可燃物。
应保持适宜的温度和湿度，避免影响箱变的正常运行。
2. 安装步骤（1）箱变安装前需要先进行空载试运行，检测箱变的基本参数和运行情况。
（2）根据箱变的尺寸和重量，选择合适的安装位置，并确保箱变与其他设备之间有足够的安全间距。
（3）按照安装图纸和说明书要求，进行箱变的固定和接线。
（4）安装完成后，进行线路连接和绝缘测试，并进行下一步的调试工作。
五、箱变的维护保养1. 检查和清洁定期检查箱变的外观和内部结构，以确保箱变的正常运行。
清除箱变周围的杂物，防止缠绕或影响散热。
同时，保持箱变的通风口清洁畅通。
2. 绝缘测试定期对箱变的绝缘层进行测试和检测，确保绝缘性能良好。
如果发现绝缘损坏或老化等情况，应及时更换。
箱变操作使用说明
TZBWO-12铁路电力远动智能箱变安装使用与维护手册Railway Remote Intelligent Compact SubstationInstruction manual青岛特锐德电气有限公司TGOOD ELECTRIC CO.,LTD QINGDAO始终安全第一Safety first-always！在开关设备安装使用前请先仔细阅读本说明书That’s why our instruction manual begins with these recommendations箱式变电站安装于户外场所。
Compact substation install outdoor suitable for electrical equipment.确保由专职电气人员进行安装、操作和维护。
Ensure that installation，operation and maintenance are carried out by specialist electricians only.必须保证现场电气设备的联接条件和工作规程的适用和安全性。
Comply in full with the legally recognized standards（DIN VDE/IEC），the connection conditions of the local electrical utility and the applicable safety at work regulations.有关开关设备的一切操作，都要遵守说明书中的相应规定。
Observe the relevant information in the instruction manual for all actions involving switchgear and switchboards.危险Danger要特别注意说明书中标有这个危险标志的注意事项。
箱变 说明书
新建10kV供电工程箱变部分施工图设计设计说明书及材料表设计单位：设计证号：地址：日期： 2016年03月批准：审核：校核：编写：目录1、工程概述 (4)2、设计依据 (4)3、卷册划分 (4)4、设计范围、管理模式 (4)5、设备布置及运输 (4)6、电气一次部分 (4)7、电气二次部分 (5)8、土建部分 (6)9、接地装置 (6)10、箱体 (6)11、消防 (7)12、其他要求 (7)13、主要设备材料清册 (8)1、工程概述本工程位于交叉口之间，距赣水路140m处绿化带内新建1台箱变供用电。
新建箱变的变压器容量为630kVA。
2、设计依据2.1 提供的相关技术资料。
2.2 依据该项目《供电方案答复单》。
2.3 根据国家颁布现行的相关法律、法规及规程、规范。
3、卷册划分本工程图纸共分三个卷册，第一卷为10kV线路部分，图纸编号为D0101；第二卷为箱变电气接线部分，图纸编号为D0201；第三卷为土建部分，图纸编号为T0301。
4、设计范围、管理模式4.1 设计范围为1台10kV箱式变电站内的电气设备及箱变的基础结构。
4.2 运行管理模式按无人值班设计。
5、设备布置及运输箱式变设置在户外地坪上，箱式变与其他建筑物的距离满足防火规范要求。
高压配电室、低压配电室和变压器室平面为“品”字形布置方式。
该厂区有车辆进出口，可以满足检修人员及所需原材料的运输使用，便于车辆进出、检修及满足消防要求。
6、电气一次部分6.1 变压器容量箱变主变压器容量采用630kVA。
6.2 电气主接线箱变采用单母线接线方式。
6.3 进出线规模10kV侧采用2回进线1回出线；0.4kV低压侧采用1回进线2 回出线。
6.4 主要设备选择6.4.1 10kV设备短路电流按25kA设计。
6.4.2 每台箱变内设S11-M-630/10.5±2×2.5%/0.4kV 接线组别Dyn11油浸变压器一台。
变压器接线端子上设绝缘保护罩。
箱变测控技术操作说明书IRS6000
2.1.3 开关量输入 ...................................................................................................... 1
e 2.1.4 开关量输出 ...................................................................................................... 2
务。
更多产品信息，请访问 。
邮箱：che_service@
电话：025-85090526 传真：025-85090536
IRS6000 箱变测控保护装置
目录
第1章
概述 .......................................................................................................................... 1
2.5 型式试验 .................................................................................................................. 3
R 2.5.1 环境试验 .......................................................................................................... 3
1.1 应用范围 .................................................................................................................. 1
美式箱变使用说明书(12.1)
ZGSX系列组合式变压器安装、操作及维护使用说明书合肥金德电力设备制造有限公司简介本手册是用来辅助技术人员进行美式箱变的安装、操作、运行及维护。
美式箱变用于三相地下交联电缆系统。
设备安装在户内、外混凝土底座上，底座预留了高低压电缆进出口。
美式箱变主要技术参数如下：●额定电压：10kV±2×2.5%/0.4kV/0.23kV●最高电压：12kV●接线组别：Dyn11●额定容量（kV A）：200、250、315、400、500、630、800、1000●额定频率：50Hz●绝缘水平：1分钟工频耐压：35kV雷电冲击耐压：75kV●ELSP后备保护高压熔断器开断容量：50kA●高压负荷开关短路关合电流：12.5kA●线圈及导体材料：铜●环境温度：-45~+40℃（普通油）-20~+40℃（高燃点油）●允许温升：65℃●噪音水平：51~61dB●防护等级：IP57●冷却方式：油浸自冷（普通油或高燃油）●压力释放装置：0.5个大气压（箱体内外压差）●有关阻抗电压、损耗、重量的技术数据见附录15一、安装1.验收检查一旦箱变到货，一定要检查箱变有无破损、脱落、松动、漏油现象，运输中是否发生损坏或装卸不当，把发现的任何损坏或缺陷通知北京科锐公司，以便尽快妥善处理。
2.安装条件1)安装地点箱变内的绝缘油分两种，一种为RTEMP（高燃点油），一种为普通油，充RTEMP油的箱变（箱变低压侧有明显标记）可用在建筑物内，而充普通油的箱变不能用在建筑物内，所以吊装箱变时应注意识别，不要放错位置。
箱变普通油的凝点为-45℃；RTEMP油的凝点为-24℃，充RTEMP油的箱变不能用于环境温度低于-24℃的地区。
无论箱变充普通油或RTEMP油（高燃点油），如果在环境温度低于-20℃时投运，需要空载运行24个小时进行预热，然后逐渐增加负载。
2)箱变基础箱变应被安装在混凝土台基上，台基应足以承受箱变的重量，箱变的重量见表一。
箱变说明书
YBW -12型预装式箱式变电站新疆华仪源电力设备有限公司一、产品概述箱式变电站，又叫预装式变电所或预装式变电站。
是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。
箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。
二、产品型号含义Y B W - /变压器容量一次电压系列编号户外变电站预装式三、正常使用条件1、周围环境温度上限：+40℃下限：一般地区-10℃，高寒地区-35℃。
2、海拔高度不超过1000m；3、空气湿度：相对湿度：日平均值≯95%；月平均值≯90%。
4、地震地震水平加速度不大于0.3g。
5、无经常性剧烈震动。
6、周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染。
7、安装地点的倾斜度应不大于3°。
8、超出本技术条件的规定时，由用户和制造厂协商。
四、基本参数五、结构简述1、本产品可分为三个部分：高压室、变压器室、低压室；按结构形式可分为“目”字型和“品”字型。
高压室由环网柜组成一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。
变压器可选择干式变压器。
变压器室设通风系统和照明系统。
低压室采用标准低压柜组成所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量等多种功能，满足用户的不同要求。
2、箱体骨架用钢板弯制而成，其底架部分采用槽钢和角钢焊接，并设有带通风口的降噪声隔板，同时，变压器室也具备良好的通风环境，使变压器在满负荷情况下，因其发热而引起箱变温度提升得到有效控制。
3、本箱式变电站能实现互防联锁，在高压室安装有带电显示装置，高压负荷开关具有防误操作和联锁功能，同时高压室与变压器室电器联锁，可防止事故发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.5地震水平加速度不大于0.4m/s2，垂直加速度不大于0.2m/s2。
3.6使用地点：不应有腐蚀性、易燃、易爆的危险物品。
3.7安装地点无剧烈震动，垂直斜度不大于3度。
四、功能特点
4.1本产品由高压配电装置、变压器及低压配电装置联接而成，分成三个功能隔室，即高压室、变压器室和低压室，高、低压室功能齐全。高压侧一次供电系统可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器室可选择S9、S11以及其他低损耗油浸式变压器和干式变压器；变压器（如变压器容量大于1600KVA，变压器敞开布置）设有自起动强迫风冷系统及照明系统，低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能，满足用户的不同要求，并方便用户的供电管理和提高供电质量。
5.3采用自然通风和强迫通风两种方式、使通风冷却性能良好。变压器室有温控仪，能自动控制变压器温度，保证变压器满负荷运行。
5.4根据不同的使用环境和使用条件，可选用不同的结构形式和材料，满足不同的使用要求和保证变电站的正常运行。变电站外壳可用普通钢板、不锈钢钢板、敷镁铝锌板等材料制作，经部分或全部表面的处理后，具备长期户外使用的条件，确保防腐、防水、防尘性能，使用寿命长，外形美观。其基本结构形式大致可分为：
本产品符合GB17467-2010《高低压预装式变电站》的标准。
二、型号含义
YBM、YBP系列可移动型预装式变电站，是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，该型箱式变电站即有普通箱式变电站的功能，又有可移动性的功能，广泛适用于煤矿、铜矿等矿山以及道路施工等用电设备需频繁移动的场所，以满足用电设备要求，作配电系统中接受和分配电能之用，该型箱式变电站防护等级高，能适应灰尘多、风沙大等工作环境恶劣。
湖北瑞力
YBM、YBP预装式变电站
产品使用手册
湖北瑞力电气有限公司
ＨＵＢＥＩ ＲＵＬＩ ＥＬＥＣＴＲＩＣCo．，Ltd
一、产品概述
YBM、YBP系列可移动型预装式变电站，是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，该型箱式变电站即有普通箱式变电站的功能，又有可移动性的功能，广泛适用于煤矿、铜矿等矿山以及道路施工等用电设备需频繁移动的场所，以满足用电设备要求，作配电系统中接受和分配电能之用。
5.4.1用普通钢板的一般型箱变；
5.4.2用不锈钢板、敷镁铝锌板的高防腐型箱变；
5.4.3用双层钢板加隔热层的保温隔热型箱变；
5.4.4其它结构形式箱变。
5.5进出线方式可电缆及架空进出线。
三、环ห้องสมุดไป่ตู้条件：
3.1海拨高度：≤2000m。
3.2环境温度：-30℃～+40℃。
3.3风速：不超过35m/s。
4.2高、低压室布置合理紧凑，操作、维修方便，高压开关设备具有防误操作联锁功能。变压器能方便地进出于变压器室大门，且变压器室大门上装有自然通风装置。各室均设有自动照明装置，另外高、低压开关设备所选元件性能可靠、操作简单、维修方便。变电站的顶盖为双层隔热结构，减少阳光辐射作用，四周檐下有通风孔，与各功能室内形成对流作用，以便通风散热。底座为型钢结构，有足够的强度和钢性。
YBM、YBP系列可移动型预装式变电站，具有成套
性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10~1/5，大大减少了设计工作量及施工量，减少了建设费用。在配电系统中，可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的新型成套设备。
5.2高、低压室布置合理紧凑，操作、维修方便，高压开关设备具有防误操作联锁功能。变压器能方便地进出于变压器室大门，且变压器室大门上装有自然通风装置。各室均设有自动照明装置，另外高、低压开关设备所选元件性能可靠、操作简单、维修方便。变电站的顶盖为双层隔热结构，减少阳光辐射作用，四周檐下有通风孔，与各功能室内形成对流作用，以便通风散热。底座为型钢结构，有足够的强度和钢性。
4.4.1用普通钢板的一般型箱变；
4.4.2用不锈钢板、敷镁铝锌板的高防腐型箱变；
4.4.3用双层钢板加隔热层的保温隔热型箱变；
4.3采用自然通风和强迫通风两种方式、使通风冷却性能良好。变压器室有温控仪，能自动控制变压器温度，保证变压器满负荷运行。
5.4根据不同的使用环境和使用条件，可选用不同的结构形式和材料，满足不同的使用要求和保证变电站的正常运行。变电站外壳可用普通钢板、不锈钢钢板、敷镁铝锌板等材料制作，经部分或全部表面的处理后，具备长期户外使用的条件，确保防腐、防水、防尘性能，使用寿命长，外形美观。其基本结构形式大致可分为：
本产品符合GB/T17467《高压/低压预装式变电站》的标准和SD320《箱式变电站技术件》。
5.1本产品由高压配电装置、变压器及低压配电装置联接而成，分成三个功能隔室，即高压室、变压器室和低压室，高、低压室功能齐全。高压侧一次供电系统可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器室可选择S9、S9-M·R以及其他低损耗油浸式变压器和干式变压器；变压器（如变压器容量大于1600KVA，变压器敞开布置）设有自起动强迫风冷系统及照明系统，低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能，满足用户的不同要求，并方便用户的供电管理和提高供电质量。
YBM、YBP系列可移动型预装式变电站，具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10~1/5，大大减少了设计工作量及施工量，减少了建设费用。在配电系统中，可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的新型成套设备。
