常见的PLC模块有哪些
PLC组成及工作原理

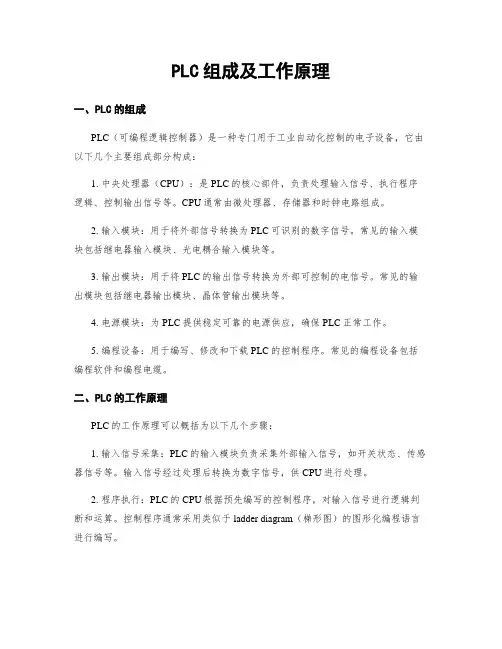

PLC组成及工作原理一、PLC的组成PLC（可编程逻辑控制器）是一种专门用于工业自动化控制的电子设备，它由以下几个主要组成部分构成：1. 中央处理器（CPU）：是PLC的核心部件，负责处理输入信号、执行程序逻辑、控制输出信号等。
CPU通常由微处理器、存储器和时钟电路组成。
2. 输入模块：用于将外部信号转换为PLC可识别的数字信号。
常见的输入模块包括继电器输入模块、光电耦合输入模块等。
3. 输出模块：用于将PLC的输出信号转换为外部可控制的电信号。
常见的输出模块包括继电器输出模块、晶体管输出模块等。
4. 电源模块：为PLC提供稳定可靠的电源供应，确保PLC正常工作。
5. 编程设备：用于编写、修改和下载PLC的控制程序。
常见的编程设备包括编程软件和编程电缆。
二、PLC的工作原理PLC的工作原理可以概括为以下几个步骤：1. 输入信号采集：PLC的输入模块负责采集外部输入信号，如开关状态、传感器信号等。
输入信号经过处理后转换为数字信号，供CPU进行处理。
2. 程序执行：PLC的CPU根据预先编写的控制程序，对输入信号进行逻辑判断和运算。
控制程序通常采用类似于 ladder diagram（梯形图）的图形化编程语言进行编写。
3. 输出信号控制：根据程序的逻辑判断结果，PLC的CPU控制输出模块产生相应的输出信号，如控制电机启停、开关继电器动作等。
4. 监控与反馈：PLC可以通过输入模块实时监测外部设备的状态，如温度、压力等。
同时，PLC还可以通过输出模块接收外部设备的反馈信号，以实现闭环控制。
5. 通信与数据交换：现代PLC通常具有通信接口，可以与上位机、其他PLC 或外部设备进行数据交换和通信，实现更复杂的控制功能。
总之，PLC通过采集、处理和控制输入输出信号，实现对工业自动化过程的控制和监控。
其可编程性和灵活性使得PLC广泛应用于各种工业领域，如制造业、能源领域、交通运输等。
PLC都有哪些部分组成
写点纯理论的东西，最近一直在思考怎么跟零基础的人讲PLC。
也就是当你面对一个门外汉时，怎么让他对PLC感兴趣，然后慢慢的带着学习PLC。
思考了很多，又把学校的里的课本找了出来，试着回忆自己怎么入门的。
几天过去了没一点头绪，先整理了这篇东西，结果现在看来还是太理论了。
PLC都有哪些部分组成1、CPU模块CPU模块主要是由微处理器（芯片）和存储器组成，这个和家用电脑PC机一样，相当于人的大脑和心脏。
通过把其他模块采集到的信息汇总、分析、处理最终把运算结果给输出系统。
CPU的主要功能就是执行用户程序，编程人员通过编写用户程序来实现一些功能。
存储器是用来存储程序和数据的，这个存储器类似家用电脑PC机的内存条。
CPU模块也简称CPU。
PLC都有哪些部分组成2、I/O模块输入输出模块简称I/O模块，相当于人的眼睛、耳朵、鼻子、手、脚是联系外部信息和大脑（CPU）的桥梁。
输入：input输出：output输入模块用来采集现场设备的各种信号如：按钮、选择开关、限位开关、接近开关、压力继电器的开关量信号。
除了要接收这些开关量信号还有一类信号如：电位器、压力表、电流表、电压表提供的模拟量信号。
这种信号的特点是连续变化、并且要持续采集。
所以输入模块有两种：数字量输入模块（DI）模拟量输入模块（AI）相应的输出模块也有两种：数字量输出模块（DO）模拟量输出模块（AO）数字量输出模块主要是用来控制继电器、接触器、电磁阀、指示灯等只有开和关两种状态的设备。
模拟量输出模块用来控制调节阀、变频器、调速器等需要连续调节的设备。
名词解释：数字量信号：只有通和断两种状态，在数字设备内用0和1组成的信号类型。
这种信号不连续只有两种相反的状态。
模拟量信号：连续的电压，电流等信号量，信号幅度随时间连续变化。
为什么要有I/O模块？CPU的工作电压一般是5V，而PLC外围设备的电路电压一般较高。
控制柜内主要有DC24V和AC220V两个控制电压，如果有这么高的电压引入必然会对CPU造成损害。
plc常用元器件及功能
plc常用元器件及功能PLC（Programmable Logic Controller，可编程逻辑控制器）系统中的常用元器件主要包括以下几个部分：1. 中央处理单元（CPU）CPU是PLC的核心部件，负责执行用户程序、处理输入信号、进行逻辑和算术运算，并根据运算结果产生输出控制信号。
它内部通常包括微处理器、存储器（RAM、ROM等）、以及其他控制电路。
2. 电源模块提供电源转换功能，将交流电转换为PLC内部所需的直流稳压电源，确保系统稳定运行。
3. 输入/输出模块（I/O模块）输入模块：接收来自现场设备（如传感器、按钮、限位开关等）的电信号，并将其转换成CPU可以识别和处理的形式。
输出模块：根据CPU的指令驱动外部执行机构，例如接触器、电磁阀、电机启动器等，实现对生产设备的控制。
4. 继电器、定时器、计数器在PLC软件中，这些元件作为逻辑编程的基本元素，虽然它们不是物理存在的元器件，但在编程时被当作逻辑对象使用：输入继电器（I）：模拟实际的输入信号状态。
输出继电器（Q）：用于控制输出设备的动作。
辅助继电器（M）：用于内部逻辑运算和状态记忆。
定时器（T）：在设定的时间间隔内积累时间，达到设定值后改变状态。
计数器（C）：累计输入脉冲数量，达到预设值时触发特定动作。
5. 人机界面（HMI）或触摸屏提供操作员与PLC系统的交互平台，显示实时数据、报警信息、设备状态等，并允许操作员通过图形化界面发送指令或设置参数。
6. 通信模块支持不同类型的网络协议，实现与其他PLC、上位机、智能设备之间的数据交换和远程监控。
7. 其他扩展模块模拟量输入/输出模块（AI/AO）：处理连续变化的模拟信号，如温度、压力、流量等。
高速计数模块：用于高速脉冲信号的采集和处理。
运动控制模块：适用于精确控制伺服电机和步进电机等运动装置。
通俗讲S7-1500PLC常用7种模块及功能，这么讲还不懂就真没办法啦~
通俗讲S7-1500PLC常用7种模块及功能，这么讲还不懂就真没办法啦~今天给大家讲讲S7-1500PLC的常用模块，S7-1500PLC是模块化结构设计的PLC，各个单独模块之间可以进行广泛组合和扩展，它的主要组成部分有电源模块（PM/PS）、中央处理器模块（CPU）、导轨（RACK）、信号模块（SM）、通信模块（CP/CM）和工艺模块（TM）等。
（1）、电源模块（PM/PS）用于向CPU以及其扩展模块提供+24V DC电源。
PM：无背板总线、不占用槽位，无固件版本（类似PS307）PS：有背板总线，占用槽位，有固件版本（类似PS407）（2）、中央处理器模块（CPU）主要包括标准CPU（比如：CPU1511-1PN）紧凑型CPU（比如：CPU1512C-1PN）分布式模块CPU（比如：CPU1510SP-1PN工艺型CPU（比如：CPU1511T-1PN）故障安全CPU模块（比如：CPU1511F-1PN）通过标红的字母可以区分是什么类型的CPU（3）、导轨（RACK）是安装S7-1500各类模块的机架，是特制的异形板，标准长度为160/245...2000，可以根据实际选用。
S7-300/1200/1500的导轨上无背板总线。
但S7-400有背板总线，不可缺少。
（4）、存储卡（SD）用于存储PLC程序，可由PC直接读取，不支持热插拔。
50万次读取寿命，最大32GB注：S7-300的MMC，PC不能直接读取需用准用读卡器设备。
（5）、信号模块（SM）是数字量I/O模块和模拟量I/O模块的总称。
信号模块主要有SM521（数字量输入）、SM522（数字量输出）、混合模块SM523、SM531（模拟量输入）、SM532（模拟量输出）和混合模块SM534。
基本型：BA标准型：ST高性能：HF（6）、工艺模块（TM）主要用于对实时性和存储量要求高的控制任务。
计数模块（高速输入）：TM Count2位置检测模块（高速输入）：TM Poslnput2PTO模块（高速输出）：TM PTO（7）、通信模块（CP/CM）用于PLC之间、PLC与计算机和其他智能设备之间的通信，可将PLC接入以太网、PROFIBUS和AS-I网络，或用于串行通信。
PLC的输入输出模块及其功能介绍
PLC的输入输出模块及其功能介绍PLC（可编程逻辑控制器）是一种广泛应用于自动化控制领域的设备，它负责接收和处理各类输入信号，并通过输出信号控制相关设备的运行。
PLC的输入输出模块是其中至关重要的组成部分，下面将对其进行介绍。
一、PLC的输入模块1. 开关输入模块：开关输入模块常用于检测开关的状态，如按钮、开关等。
它能够实时接收开关信号，并将其转化为数字信号输入给PLC，用于控制进程。
2. 传感器输入模块：传感器输入模块用于接收各类传感器产生的信号，如温度传感器、压力传感器、光电开关等。
它能够将传感器信号转化为数字信号，并传输给PLC进行处理，用于监测和控制各种环境参数。
3. 模拟输入模块：模拟输入模块接收模拟（连续变化）信号，如电压信号、电流信号等。
它能够将模拟信号转化为数字信号，以便PLC进行精确的测量和控制。
二、PLC的输出模块1. 开关输出模块：开关输出模块用于输出开关信号控制相关设备的运行，如继电器、电磁阀等。
它能够将PLC产生的数字信号转化为相应的开关信号，控制设备的启停、方向等。
2. 电机控制输出模块：电机控制输出模块常用于控制电机的启停、正反转等操作。
它能够提供适合电机控制的输出信号，并通过PLC对电机进行精确的控制。
3. 模拟输出模块：模拟输出模块用于输出模拟（连续变化）信号，如电压信号、电流信号等。
它能够将PLC产生的数字信号转化为模拟信号，以控制各种需要连续变化的设备。
三、PLC的输入输出模块功能介绍1. 数据采集与监测：PLC的输入输出模块能够实时采集各种输入信号，并将其转化为数字信号输入给PLC进行处理。
通过输入模块，PLC可以监测实时数据，如温度、压力、流量等，以保证系统的正常运行。
2. 逻辑控制和决策：PLC能够根据输入模块接收到的信号进行逻辑判断和决策，然后再通过输出模块控制相应设备的运行。
输入输出模块在逻辑控制过程中起到了桥梁的作用，使得PLC能够实现自动化的控制。
plc方案

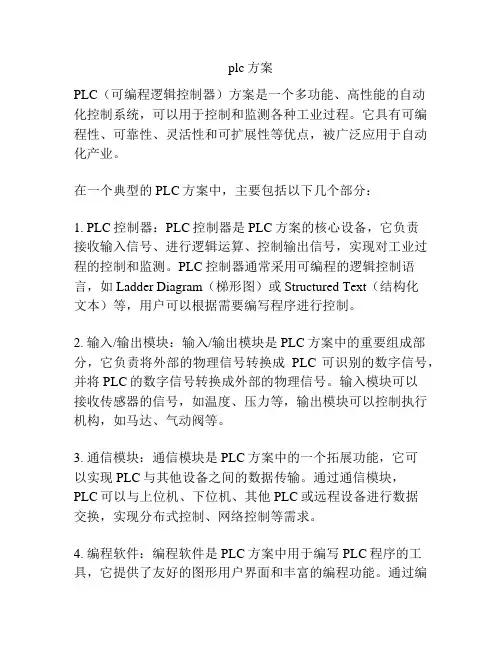

plc方案PLC（可编程逻辑控制器）方案是一个多功能、高性能的自动化控制系统，可以用于控制和监测各种工业过程。
它具有可编程性、可靠性、灵活性和可扩展性等优点，被广泛应用于自动化产业。
在一个典型的PLC方案中，主要包括以下几个部分：1. PLC控制器：PLC控制器是PLC方案的核心设备，它负责接收输入信号、进行逻辑运算、控制输出信号，实现对工业过程的控制和监测。
PLC控制器通常采用可编程的逻辑控制语言，如Ladder Diagram（梯形图）或Structured Text（结构化文本）等，用户可以根据需要编写程序进行控制。
2. 输入/输出模块：输入/输出模块是PLC方案中的重要组成部分，它负责将外部的物理信号转换成PLC可识别的数字信号，并将PLC的数字信号转换成外部的物理信号。
输入模块可以接收传感器的信号，如温度、压力等，输出模块可以控制执行机构，如马达、气动阀等。
3. 通信模块：通信模块是PLC方案中的一个拓展功能，它可以实现PLC与其他设备之间的数据传输。
通过通信模块，PLC可以与上位机、下位机、其他PLC或远程设备进行数据交换，实现分布式控制、网络控制等需求。
4. 编程软件：编程软件是PLC方案中用于编写PLC程序的工具，它提供了友好的图形用户界面和丰富的编程功能。
通过编程软件，用户可以轻松地创建、编辑和调试PLC程序。
5. 人机界面：人机界面是PLC方案中用于与操作人员进行交互的设备，它可以显示和输入项目参数、显示报警信息、显示其他PLC设备状态等。
人机界面通常采用触摸屏、键盘或鼠标等设备，操作简便直观。
PLC方案的应用范围非常广泛，可以应用于电力、石油、化工、制造业、交通运输等各个领域。
它可以实现对生产线的自动化控制，提高生产效率和产品质量；可以实现对设备的监视和诊断，及时发现和解决问题；还可以实现对工业过程的数据采集和存储，为后续的分析和优化提供数据支持。
综上所述，PLC方案是一个非常重要且有效的自动化控制系统，它在实现对工业过程的控制和监测方面有着广泛的应用。
PLC常用的输入输出元件
PLC常用的输入输出元件输入（Input）模块和（Output）模块简称为I/O模块，它们是PLC系统的眼、耳、手、脚，是联系外部现场设备和CPU模块的桥梁。
CPU模块集成了输入电路和输出电路。
而无论是输入模块采集信号还是输出模块输出信号，都需要一些外部元件设备的帮忙，这次我们来就简单的介绍一下PLC常用的输入输出元件。
➢按钮按钮是主令元件，只能发信号给PLC，当PLC接收到按钮的电压变化，即0到1或者是1到0或通、断信号后，根据PLC中的逻辑控制程，计算控制结果，然后输出到阀，或电机，或继电器，使设备工作。
一般按钮按到PLC的输入点后，电压到时，会通过光藕合管发信号映像到PLC的输入区。
➢选择开关选择开关是把分接选择器和切换开关的功能结合在一起，能承载、通断电流的一种开关装置。
有2段、3段和组合开关。
万能开关及凸轮转换器这些都是选择开关。
常用的就是转换开关。
具体实现什么功能，主要根据程序和电路来决定。
主要就是各种设备的操作功能的转换➢拨码开关拨码开关（也叫DIP开关，拨动开关，超频开关，地址开关，拨拉开关，数码开关，指拨开关）是一款用来操作控制的地址开关，采用的是0/1的二进制编码原理。
通俗的说也就是一款能用手拨动的微型的开关，所以也通常叫指拨开关的也很多。
数字电路通常用 BCD 码表示十进制，用高、低电平表示二进制的 1 、0 ，拨码开关内部的机械触点把对应的十进制数转换成 8421码（BCD 码的一种），用来输入数据。
如定时器的定时时间、信号发生器的频率、计数器的脉冲数量等参数。
➢限位开关限位开关又称行程开关，可以安装在相对静止的物体（如固定架、门框等，简称静物）上或者运动的物体（如行车、门等，简称动物）上。
当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。
由开关接点开、合状态的改变去控制电路和电机。
限位开关的应用方面很多，很多电器里面都有它的身影。
它主要是起连锁保护的作用。
plc硬件原理图
plc硬件原理图
对不起，GPT-3不支持以图像形式提供内容。
我可以通过文本为您提供一些有关PLC硬件原理图的信息。
如果您有任何问题，请随时向我提问。
PLC（可编程逻辑控制器）硬件原理图是用于控制和监控自动化系统的图形表示。
它显示了PLC内部的各个组件和它们之间的连接关系。
以下是一些常见的PLC硬件原理图组件：
1. 电源模块：提供PLC所需的电源电压和电流。
2. CPU（中央处理器）模块：负责执行PLC程序，并处理输入输出信号。
3. 输入模块：用于接收来自外部传感器和设备的信号，并将其转换为可用于PLC程序的电信号。
4. 输出模块：用于将PLC程序生成的电信号转换为可用于控制外部执行器和设备的信号。
5. 通信模块：用于与其他设备（如上位机、传感器网络等）进行通信。
6. 显示器和按键模块：用于显示PLC的运行状态并进行程序修改和调试。
7. 存储器模块：用于存储PLC程序和运行时数据。
这些组件通过电路板上的连接器相互连接，并通过导线和电缆与外部设备连接。
硬件原理图不仅显示了组件之间的连接，还显示了连接器和线路的细节。
希望这些信息能对你有所帮助。
如果您对PLC硬件原理图有任何进一步的问题，请随时向我提问。
S7-1200 PLC通信模块介绍
S7-1200 PLC通信模块介绍S7-1200 PLC具有非常强大的通信功能，提供PROFINET、PROFIBUS、远距离控制通信、点对点通信、USS通信、Modbus RTU（远程终端单元）、执行器传感器接口（Actuator Sensor Interface，AS-i通信）等通信功能。
通信模块和通信处理器(Communication Processor, CP)将扩展CPU的通信接口，S7-1200 PLC最多可扩展3个通信模块（CM 或CP），它们安装在CPU模块的左侧。
1.集成的PROFINET接口实时工业以太网是现场总线发展的趋势，PROFINET是基于工业以太网的现场总线，是开放式的工业以太网标准，它使工业以太网的应用扩展到了控制网络最底层的现场设备。
S7-1200 PLC CPU模块集成的PROFINET接口可用于与编程设备(STEP 7)通信，通信时将PROFINET电缆一端插入PLC的CPU模块，另一端插入计算机或编程设备的以太网接口，如图1所示；其与HMI 设备通信（用于可视化）或与其他PLC通信如图2所示。
此外，它还通过开放的以太网协议TCP/IP、ISO-on-TCP、Modbus TCP支持与第三方设备的通信，还可通过成熟的S7通信协议连接到多个S7控制器和HMI设备。
图1 S7-1200 PLC与编程设备通信图2 S7-1200 PLC与HMI、PLC的通信S7-1200 PROFINET接口由一个RJ45连接器组成。
该连接器具有自动交叉网线功能，因此一个标准或是交叉的以太网线都可以用于该接口，支持最多23个以太网连接，数据传输速率达10/100Mbit/s。
CSM 1277是一个4端口的紧凑型交换机，用户可以通过它将S7-1200 PLC连接到最多3个附加设备，以便轻松组建网络。
2.PROFIBUS通信与通信模块PROFIBUS是目前国际上通用的现场总线标准之一。
PLC中常用元件
PLC常用元件PLC是可编程逻辑控制器（Programmable Logic Controller,PLC）的简称，PLC实质是一种专用于工业控制的计算机，主要用于工业环境中的各种控制需求，比如控制各种生产机器的运行，PLC硬件结构基本上与微型计算机相同，主要分为电源模块，CPU模块，I/O接口模块。
下面对两大主要模块I/O接口模块，CPU模块进行简要说明。
I/O接口模块：I/O接口模块即输入（input）/输出（output）模块，这一部分是主要用光耦的模块，我们知道，最终处理数据的是CPU，那为什么需要I/O接口模块呢？因为在工业环境中，输入信号往往会有很多干扰，因此为了防止这些干扰造成误判或者损坏整个系统，我们需要对这些信号进行处理，通常便是选用光耦进行隔离。
那么输出接口呢？因为CPU的输出功率非常有限，很难带动负载，同时也为了防止负载端对CPU的冲击，因此根据不同的负载，往往要采用不同的器件，比如继电器，MOS管等晶体管。
输入接口的隔离：通常可以选用晶体管输出光耦进行隔离，下图是4路输入，可采用4个TLP181或者一个TLP181-4，对于一些8路输入，16路输入等，就需要用到8个和16个光耦。
直流输入：常可选TLP181,TLP181-4,TLP185等交流输入：常可选TLP180,TLP184等输出接口：输出端往往采用一些继电器，MOS管来提升驱动能力继电器：因为CPU的输出能力有限，不能直接驱动继电器，因此经常需要用到达灵顿管、缓冲器/线驱动器、锁存器等来驱动继电器。
常用的缓冲器、线驱动器有：SN74HC244D，TC74VHCT244AFT常用的锁存器有：74VHC374，74VHC273常用8通道达灵顿驱动芯片有：TD62083，ULN2803MOS管：上面简单介绍了输入输出接口，而PLC的核心在于可编程，因此需要有通讯端口，满足其程序的写入以及其它通信需求。
常见的通讯协议有RS-232，RS-485，CAN等，还可以配置上USB等端口。
PLC模块简称名称
有关PLC模块名称英文简写及统一叫法：
1. PS模块---Power System电源模块（PLC主站、I/O从站用）
块及外部信号用）
3. DI模块---Digital Input Module 开关量输入模块
4. DO模块--- Digital Output Module开关量输出模块
5. DX模块--- Digital (Input Output) MIX开关输入输出混合模块
6. DC模块--- Digital Configuration开关量输入输出可设置模块
7. AI模块--- Analog Input Module -模拟量输入模块
8. AO模块--- Analog Output Module -模拟量输出模块
14.RACK机架---RACK PLC安装底板机架
15.TB模块 --- Terminal Base CPU模块端子底板
16.TU模块 --- Terminal Unit- I/O模块、CI模块端子底板
17.BTS系统 --- Bus Terminal Station 现场总线I/O端子站
12.CM模块---Communication Module-通讯模块(智能型)
（如：RS485、DP、PN、CAN、ECAT等现场总线通讯模块）
13.CI模块--- Communication Interface Module -通讯接口模块
（如：DP、PN、CAN、ECAT等现场总线从站接口模块）
9. AX模块--- Analog (Input Output) MIX 模拟量输入输出混合模块
10.DA模块--- Digital & Analog Module -开关模拟输入出混合模块
常见的plc输出模块一般有哪几种输出形式
常见的plc输出模块一般有哪几种输出形式PLC常用的开关量输出接口按输出开关器件不同有三种类型：是继电器输出、晶体管输出和双向晶闸管输出，其图所示。
继电器输出的PLC是利用了继电器的触点和线圈将PLC的内部电路与外部负载电路进行电气隔离。
晶体管输出型PLC是通过光电耦合器使晶体管截止或导通以控制外部负载电路，并同时PLC内部电路和晶体管输出电路进行电气隔离。
继电器输出接口可驱动交流或直流负载，但其响应时间长，动作频率低，但负载能力最强；而晶体管输出和双向晶闸管输出接口的响应速度快，动作频率高，但前者只能用于驱动直流负载，后者只能用于交流负载。
对于电阻负载而言，继电器输出的PLC每点电流为为2A，个别型号的PLC 每点负载电流高达8~10A，晶闸管和晶体管输出型PLC负载电流一般在0.3~0.5A。
常见的PLC模块有哪些
常见的PLC模块有哪些常见的PLC模块有电源模块●为PLC提供内部电源，有些电源模块还可以为输入信号提供电源。
I/O模块●就是输入/输出模块模块，I代表输入，o代表输出。
I/O模块可以分为离散模块、仿真模块和特殊模块。
这些模块可以安装在具有多个插槽的导轨或机架上，每个模块根据点数插入其中一个插槽。
内存模块●主要存储用户程序，有些内存模块还能为系统提供辅助工作内存。
在结构上，所有内存模块都连接到CPU模块。
底板、机架模块●顾名思义，在各种PLC模块的安装过程中，底板、机架模块充当了底板的作用，为模块间的通信提供总线。
多个底板之间的一些连接使用接口模块，一些使用总线接口。
不同厂商有所不同，但PLC因类型而异。
●箱型小型PLC的主机箱的规格因可将上述模块集中在1个机箱中提供的I/O点数而异。
箱型PLC中不含CPU，也有一个仅作为电源和I/O单元使用的I/O扩展箱。
扩展盒的规格因I/O点的数量而异。
除上述模块外，PLC还有特殊的智能或功能模块。
例如，A/D(模型)模块、D/A(模型)模块、高速计数模块、位置控制模块、温度模块等。
这些模块有自己的CPU，通过对信号进行前处理或后处理，可以简化PLC CPU的控制，简化复杂的程序控制量。
智能模块的类型和特性也大不相同。
具有优异性能的PLC，具有多种多样的类型和优异的性能。
通信模块连接到PLC后，可以在PLC和计算机之间、PLC和PLC之间进行通信，可以与变频器、温控器等其他控制单元进行通信，还可以形成局域网。
通信模块表示PLC的网络功能，表示当前PLC性能的重要方面。
PLC组成及工作原理
PLC组成及工作原理PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专门用于工业自动化控制的计算机控制系统。
它由中央处理器、输入输出模块、存储器和通信模块等组成，通过编程控制各种工业设备的运行。
一、PLC的组成1. 中央处理器（CPU）：PLC的核心部件，负责控制和执行程序。
CPU通常由控制逻辑处理器和存储器组成，可以执行逻辑运算、算术运算和数据传输等操作。
2. 输入模块：用于将外部信号转换为数字信号，供CPU处理。
常见的输入模块包括开关量输入模块、模拟量输入模块等。
3. 输出模块：用于将CPU处理后的数字信号转换为控制信号，控制外部设备的运行。
常见的输出模块包括继电器输出模块、模拟量输出模块等。
4. 存储器：用于存储程序、数据和中间结果。
存储器通常分为RAM（随机存取存储器）和ROM（只读存储器）两种类型。
5. 通信模块：用于PLC与其他设备之间的数据传输和通信。
通信模块可以实现PLC与上位机、其他PLC或外部设备的联网控制。
二、PLC的工作原理PLC的工作原理可以简单概括为以下几个步骤：1. 输入信号采集：PLC通过输入模块采集外部设备的信号，如传感器信号、按钮信号等。
输入模块将这些信号转换为数字信号，供CPU处理。
2. 程序执行：CPU根据预先编写的程序进行逻辑运算、算术运算和数据传输等操作。
程序可以通过编程软件进行编写，常用的编程语言有ladder图、指令表、SFC图等。
3. 输出信号生成：CPU根据程序的执行结果，将处理后的数字信号转换为控制信号。
输出模块接收这些信号，并将其转换为外部设备可以识别的信号，如继电器信号、模拟量信号等。
4. 控制外部设备：输出信号经过输出模块后，通过继电器、电磁阀、电机等外部设备进行控制。
PLC可以实现对各种工业设备的自动化控制，如生产线的启停控制、温度的调节控制等。
5. 监控与反馈：PLC可以监控外部设备的运行状态，并通过输入模块采集反馈信号。
PLC的组成模块有哪些？
CPU模块，它是PLC的硬件核心。
PLC的主要性能，如速度、规模都由它的性能来体现。
电源模块，它为PLC运行提供内部工作电源，而且，有的还可为输入信号提供电源。
I/O模块，它集成了I/O电路，并依点数及电路类型划分为不同规格的模块。
内存模块，它主要存储用户程序，有的还为系统提供辅加的工作内存。
在结构上内存模块都是附加于CPU模块之中。
底板、机架模块，它为PLC各模块的安装提供基板，并为模块间的联系提供总线。
若干底板间的联系有的用接口模块，有的用总线接口。
不同厂家或同一厂家但不同类型的PLC都不大相同。
箱体式的小型PLC的主箱体就是把上述几种模块集成在一个箱体内的，并依可能提供I/O点数的多少，划分为不同的规格。
箱体式的PLC还有I/O扩展箱体，它不含CPU，仅有电源及I/O单元的功能。
扩展箱体也依I/O点数的多少划分有不同的规格。
除上述模块，PLC还有特殊的或称智能或称功能模块。
如A/D（模入）模块、D/A（模出）模块、高速计数模块、位控模块、温度模块等等。
这些模块有自己的 CPU，可对信号作预处理或后处理，以简化PLC的CPU对复杂的程控制量的控制。
智能模块的种类、特性也大不相同，性能好的PLC，这些模块种类多，性能也好。
通讯模块，它接人PLC后，可使PLC与计算机，或PLC与PLC进行通讯，有的还可实现与其它控制部件，如变频器、温控器通讯，或组成局部网络。
通讯模块代表PLC的组网能力，代表着当今PLC性能的重要方面。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关PLC产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
plc的信号模块
PLC的信号模块1. 什么是PLCPLC（可编程逻辑控制器）是一种专门用于工业自动化控制系统的计算机控制系统。
它通过编程来控制机械和工艺过程，实现自动化生产和控制。
PLC的核心部件是CPU，它接收输入信号，根据预先编写的程序进行逻辑运算和控制输出信号，以实现自动化控制。
2. PLC的信号模块在PLC系统中，信号模块是用来接收和发送输入输出信号的设备。
它们通常用于将传感器和执行器与PLC连接起来，实现对机械和工艺过程的控制。
2.1 输入信号模块输入信号模块用于接收外部传感器的信号，并将其转换为数字信号供PLC处理。
常见的输入信号模块包括：•数字输入模块：用于接收开关、按钮等数字输入信号。
•模拟输入模块：用于接收模拟量传感器（如温度传感器、压力传感器）的信号，并将其转换为数字信号。
输入信号模块通常具有防护功能，能够抵御电磁干扰和静电干扰，保证信号的稳定和可靠性。
2.2 输出信号模块输出信号模块用于将PLC处理后的信号发送给执行器，控制机械和工艺过程。
常见的输出信号模块包括：•数字输出模块：用于控制开关、继电器等数字输出信号。
•模拟输出模块：用于控制模拟量执行器（如电机驱动器、变频器）的信号。
输出信号模块通常具有电流和电压隔离功能，以保护PLC和执行器，同时能够输出稳定可靠的信号。
2.3 特殊信号模块除了常见的输入输出信号模块外，PLC还有一些特殊的信号模块，用于满足特殊应用需求。
例如：•高速计数模块：用于高速计数和脉冲控制。
•高速脉冲输出模块：用于驱动步进电机等需要高精度脉冲信号的设备。
•通信模块：用于与其他设备进行数据交换和通信。
这些特殊信号模块扩展了PLC的功能和应用范围，使其能够适应更多的控制需求。
3. PLC的信号模块选择与配置在选择和配置PLC的信号模块时，需要考虑以下几个方面：3.1 输入输出类型和数量根据实际应用需求，确定需要的输入输出类型和数量。
例如，如果需要控制多个开关和按钮，就需要选择足够数量的数字输入模块；如果需要控制多个电机，就需要选择足够数量的数字输出模块。
PLC的组成与基本结构介绍
PLC的组成与基本结构介绍根据物理结构形式的不同，PLC可分为整体式和组合式两种，整体式PLC中有CPU板、I／O板、显示面板、内存块、电源等，所有的电路都装入一个模块内，构成一个整体。
整体机结构紧凑、体积小。
组合式PLC中有CPU模块、I／O模块、内存、电源模块、底板或机架，组合拼装起来后就成为一个整齐的长方体结构。
无论哪种结构类型的PLC，都属于总线式开放型结构，其I／O能力可按用户需要进行扩展与组合。
PLC控制系统的基本结构框图如下图所示。
▲PLC的基本结构框图1、中央处理器（CPU）CPU是PLC的核心，起神经中枢的作用，它按PLC中系统程序赋予的功能指挥PLC有条不紊地进行工作，其主要任务如下：（1）控制用户程序和数据的接收与存储，用扫描的方式通过I ／O部件接收现场的状态或数据，并存入输入映像存储器或数据存储器中。
（2）诊断PLC内部电路的工作故障和编程中的语法错误等。
（3）PLC进入运行状态后，从存储器逐条读取用户指令，解释并按指令规定的任务进行数据传递、逻辑或算数运算等，并根据运算结果，更新有关标准位的状态和输出映像寄存器的内容，再经输出部件实现输出控制、制表打印或数据通信等功能。
CPU芯片的性能关系到PLC处理控制信号的能力与速度。
CPU 的位数越高，系统处理的信息量越大，运算速度也越快。
2、存储器PLC的存储器包括系统存储器和用户存储器两部分。
系统存储器用来存放由PLC生产厂家编写的系统程序，并固化在ROM内，用户不能直接更改。
它使PLC具有基本的智能，能够完成PLC设计者规定的各项工作。
用户存储器包括用户程序存储器（程序区）和功能存储器（数据区）两部分。
用户程序存储器用来存放用户针对具体控制任务用规定的PLC编程语言编写的各种用户程序。
用户程序存储器根据所选用的存储器单元类型的不同，可以是RAM（有掉电保护）、EPROM（ErasaGleProgrammaGleROM，可擦除可编程ROM）或EEPROM（ElectricallyErasaGleProgrammaGleRead－OnlyMemory，电可擦可编程只读存储器），其内容可以由用户任意修改或增删。
光阳plc内部构造
光阳plc内部构造
光阳PLC（可编程逻辑控制器）是一种用于工业控制系统的计
算机控制系统，它能够监控输入信号并根据预设的逻辑程序进行输
出控制。
PLC的内部构造一般包括以下几个主要部分：
1. 中央处理器（CPU），光阳PLC的核心部件，负责执行用户
编写的程序，处理输入信号和输出控制指令。
CPU通常集成了微处
理器、存储器和输入/输出接口。
2. 输入/输出模块（I/O模块），用于连接外部传感器、执行
器等设备的接口模块，负责将外部信号转换为数字信号供CPU处理，并将CPU输出的控制指令转换为相应的输出信号。
3. 存储器，包括程序存储器和数据存储器。
程序存储器用于存
储用户编写的逻辑控制程序，而数据存储器则用于存储程序执行过
程中的临时数据和运行状态信息。
4. 通信接口，用于与其他设备进行通信，如人机界面（HMI）、上位机或其他PLC之间的通讯。
5. 电源模块，负责为PLC系统提供稳定的电源供应。
在光阳PLC内部，这些部件相互配合，通过输入/输出模块与外部设备进行连接和通信，CPU执行用户编写的逻辑控制程序，实现对工业生产过程的监控和控制。
同时，PLC还可能包括一些辅助部件和功能模块，如定时器、计数器、模拟量输入输出模块等，以满足不同工业控制需求。
总的来说，光阳PLC的内部构造是一个复杂而高效的系统，它能够通过各种接口和模块实现对工业生产过程的精确控制和监控。
plc的信号模块 -回复
plc的信号模块-回复PLC（可编程逻辑控制器）的信号模块是一个用于接收和发送信号的设备。
它是PLC系统中非常重要的一个组成部分，负责从外部设备和传感器中接收信号，并将信号发送到其他设备或执行输出动作。
本文将详细介绍PLC 信号模块的工作原理、类型和应用。
一、PLC信号模块的工作原理PLC信号模块通过其输入和输出端口与外部设备连接。
它可以接收来自传感器、按钮、开关、编码器等各种信号，并将这些信号传送到PLC的中央处理单元（CPU）进行处理。
CPU根据接收到的信号进行逻辑运算和判断，并根据程序中设定的条件决定执行相应的动作。
在执行过程中，PLC信号模块也负责将从CPU发送过来的信号转发到其他外部设备上，如继电器、电机控制器等。
二、PLC信号模块的类型根据功能和特性的不同，PLC信号模块可以分为输入模块和输出模块。
1. 输入模块输入模块用于接收外部设备传输的信号，并将其转换为数字信号供CPU 处理。
常见的输入模块包括数字输入模块和模拟输入模块。
- 数字输入模块：用于接收数字信号，如按钮的按下、开关的位置等。
它们通常包含多个输入端口，每个端口可以连接到一个外部信号源。
- 模拟输入模块：用于接收模拟信号，如温度、压力等变量。
它们通常包含一个或多个输入通道，每个通道可以测量和转换一个模拟信号源。
2. 输出模块输出模块用于将PLC系统处理后的信号发送到外部设备，控制其工作状态。
常见的输出模块包括数字输出模块和模拟输出模块。
- 数字输出模块：用于控制开关或继电器的状态变化，控制外部设备的启停。
它们通常包含多个输出端口，每个端口可以连接到一个外部设备。
- 模拟输出模块：用于控制模拟信号，如电流、电压等变量的输出。
它们通常包含一个或多个输出通道，每个通道可以控制一个模拟信号源。
三、PLC信号模块的应用PLC信号模块广泛应用于自动化控制领域，如工业生产线、制造工艺控制、交通信号灯控制等。
以下是几个常见的应用示例：1. 自动化生产控制在自动化生产线上，PLC信号模块用于接收和发送各种信号，控制生产设备的启停、速度调节等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见的PLC模块有哪些
常见的PLC模块有：
●电源模块为PLC提供内部电源，有些电源模块还可以为输入信号提供电源。
●I/O模块就是输入/输出模块模块，I代表输入，o代表输出。
I/O模块可以分为离散模
块、仿真模块和特殊模块。
这些模块可以安装在具有多个插槽的导轨或机架上，每个模块根据点数插入其中一个插槽。
●内存模块主要存储用户程序，有些内存模块还能为系统提供辅助工作内存。
在结构上，
所有内存模块都连接到CPU模块。
●底板、机架模块顾名思义，在各种PLC模块的安装过程中，底板、机架模块充当了底
板的作用，为模块间的通信提供总线。
多个底板之间的一些连接使用接口模块，一些使用总线接口。
不同厂商有所不同，但PLC因类型而异。
箱型小型PLC的主机箱的规格因可将上述模块集中在1个机箱中提供的I/O点数而异。
箱型PLC中不含CPU，也有一个仅作为电源和I/O单元使用的I/O扩展箱。
扩展盒的规格因I/O点的数量而异。
●除上述模块外，PLC还有特殊的智能或功能模块。
例如，A/D(模型)模块、D/A(模型)
模块、高速计数模块、位置控制模块、温度模块等。
这些模块有自己的CPU，通过对信号进行前处理或后处理，可以简化PLC CPU的控制，简化复杂的程序控制量。
●智能模块的类型和特性也大不相同。
具有优异性能的PLC，具有多种多样的类型和优异
的性能。
●通信模块连接到PLC后，可以在PLC和计算机之间、PLC和PLC之间进行通信，可以
与变频器、温控器等其他控制单元进行通信，还可以形成局域网。
通信模块表示PLC 的网络功能，表示当前PLC性能的重要方面。
